Dell 2335dn — каталог запчастей со схемами

Dell 2335dn — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Узел 1
Узел 2
Узел 3
Узел 4
Узел 5
Узел 6
Узел 7
Узел 8
Узел 9
Узел 10
Узел 11
Узел 12
Узел 13
Узел 14
Узел 15
Узел 16
Узел 17
Узел 18
Узел 19
Узел 20
Узел 21
Узел 22

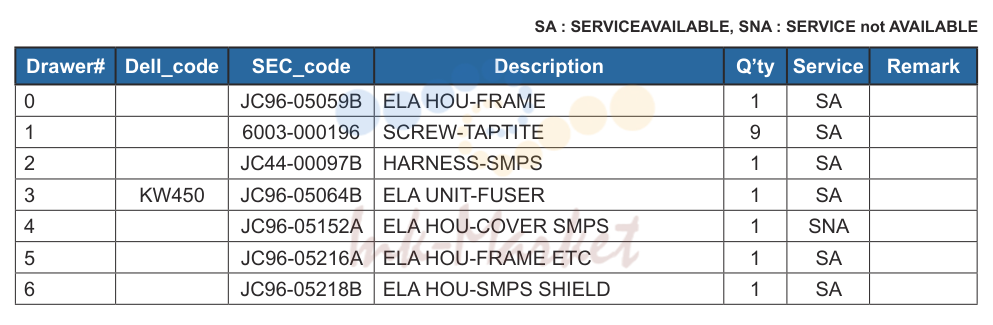

Узел 23

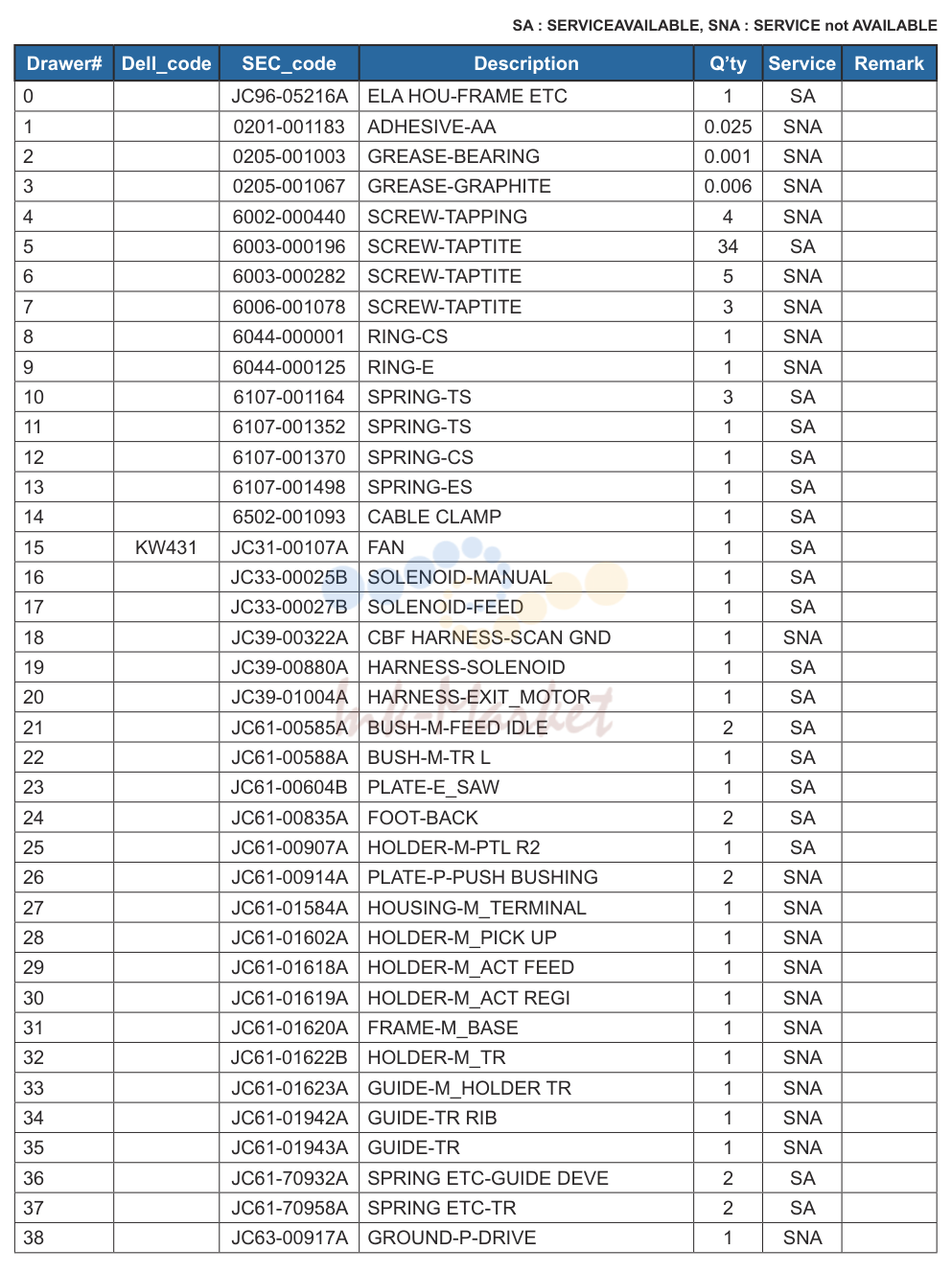

Узел 24

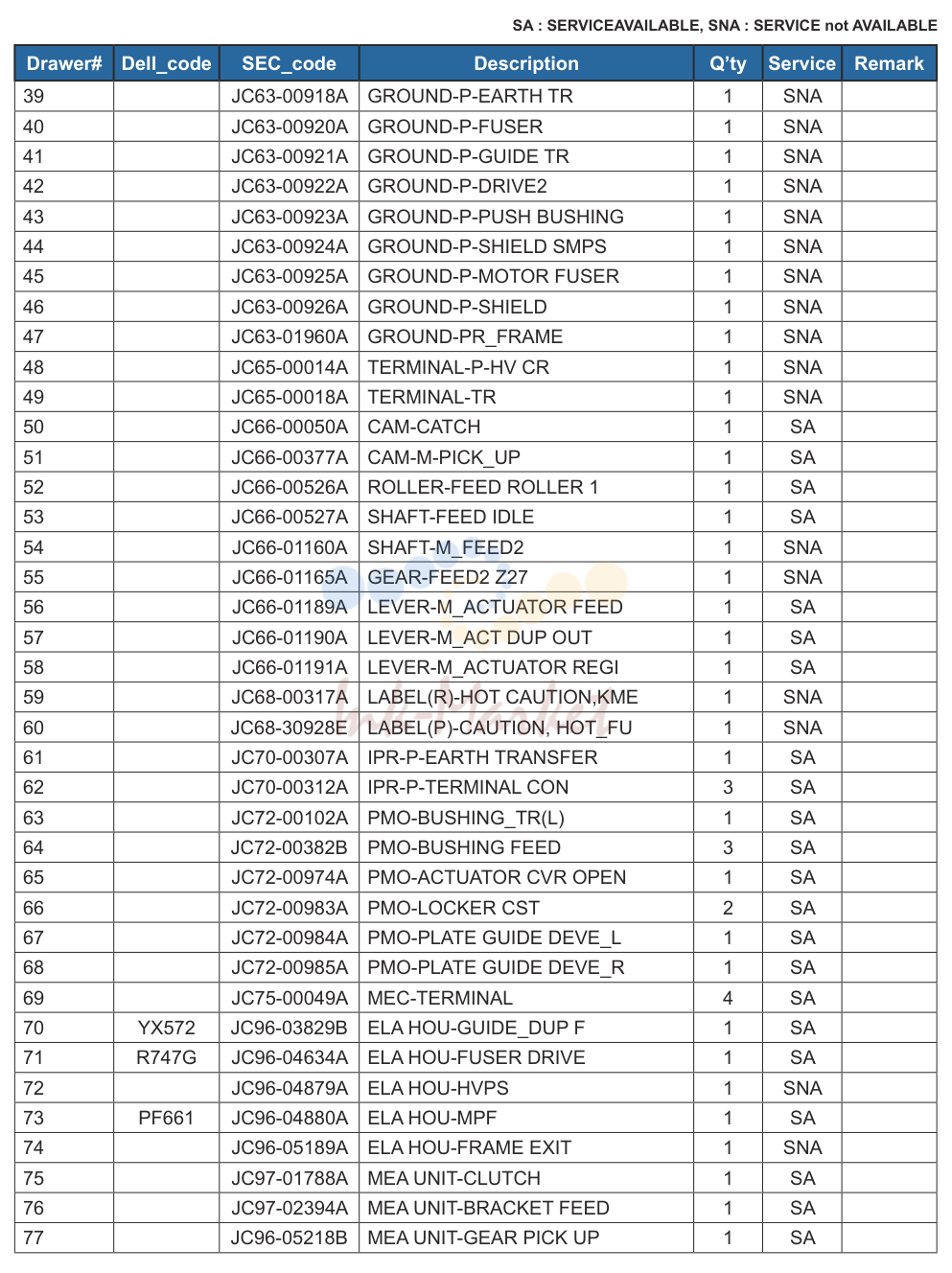

NIT-шестерня PICK UP 1 SA ELA_HOU-FRAME_ETC
Узел 26
Узел 27

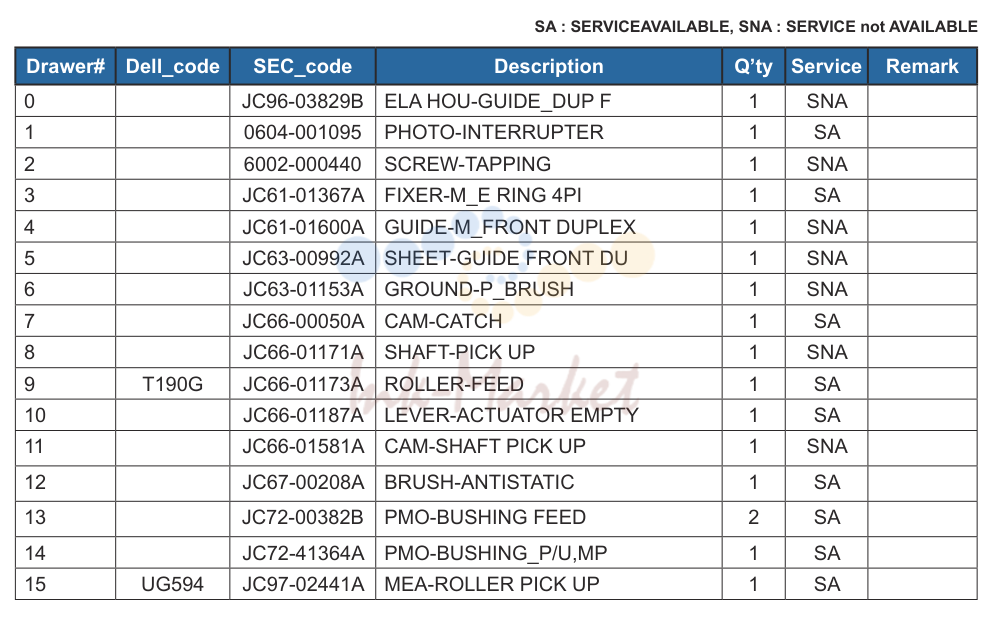

Узел 28
Узел 29

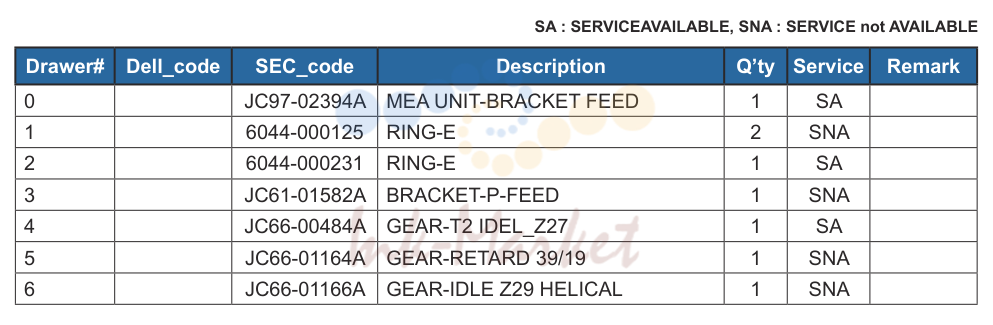

Узел 30
Узел 31
Узел 32
Узел 33
Узел 34
Узел 35
Узел 36
Узел 37
Узел 38
Узел 39
Узел 40
Узел 41
Узел 42
Узел 43
жгут-печь CON 1 SNA ELA_UNIT-печь
Узел 45
Узел 46
Узел 47
Узел 48

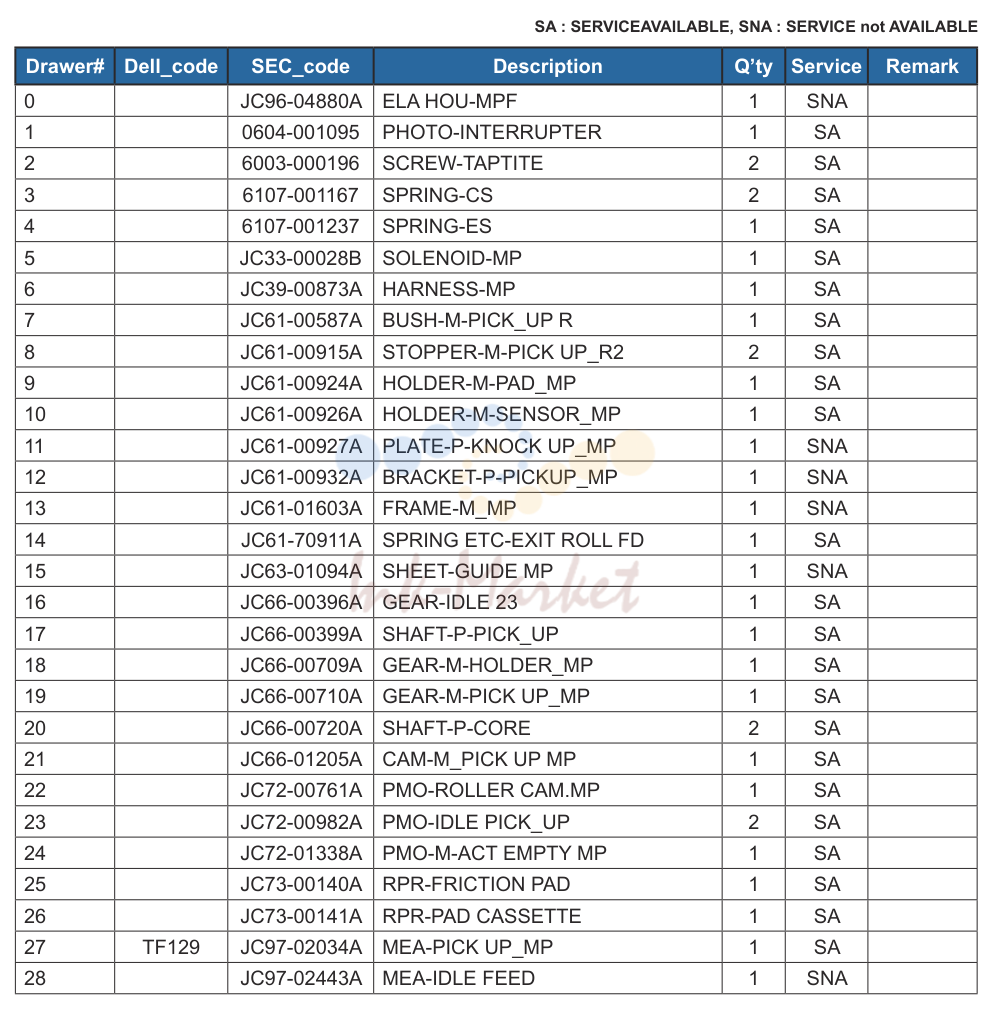

Узел 49

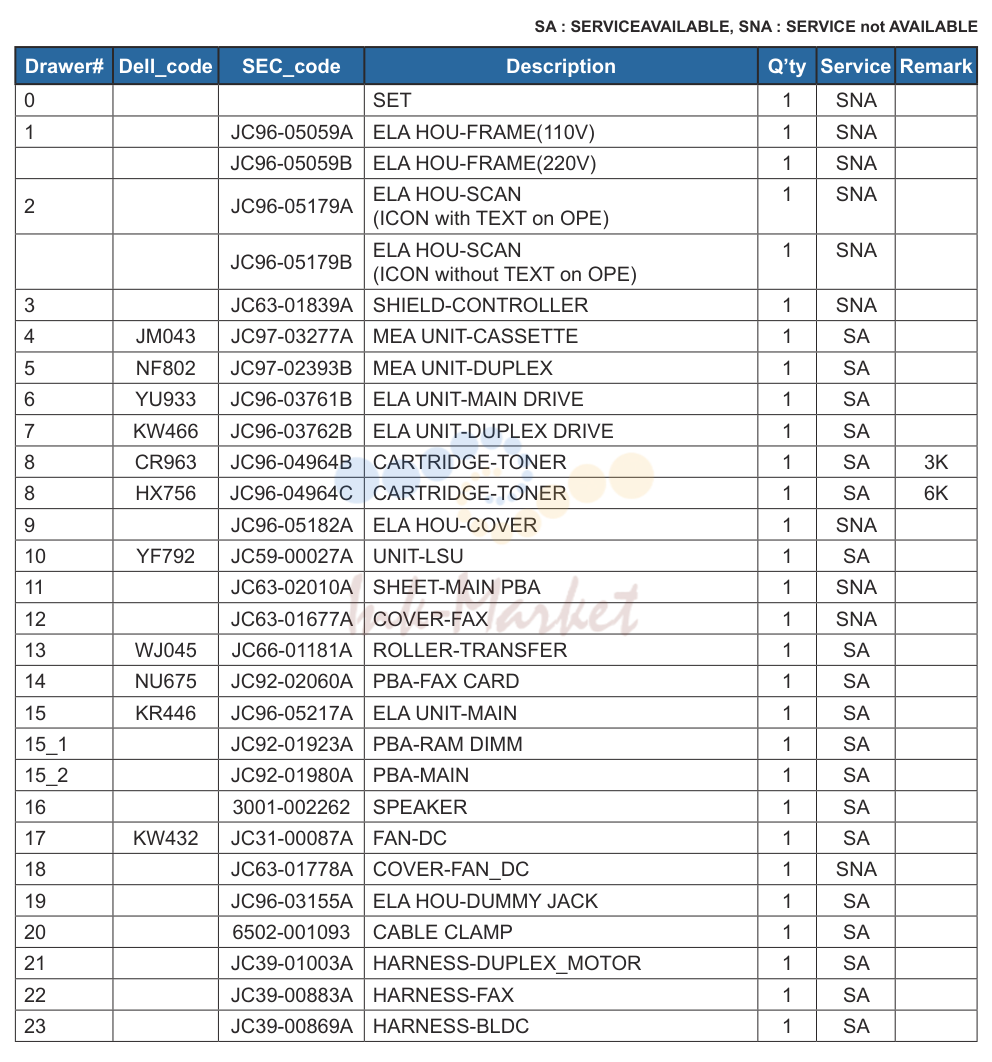

Узел 1

№	Артикул	Наименование
1	JC96-05059A запросить цену →	ELA HOU-рама(110V)
	JC96-05059B запросить цену →	ELA HOU-рама(220V)
3	JC63-01839A запросить цену →	SHIELD-CONTROLLER
4	JC97-03277A запросить цену →	узел-CASSETTE
5	JC97-02393B запросить цену →	узел-DUPLEX
6	JC96-03761B запросить цену →	узел-MAIN привод
7	JC96-03762B запросить цену →	узел-DUPLEX привод
8	JC96-04964B запросить цену →	CARTRIDGE-TONER 1 SA 3K
8	JC96-04964C запросить цену →	CARTRIDGE-TONER 1 SA 6K
9	JC96-05182A запросить цену →	ELA HOU-крышка
10	JC59-00027A запросить цену →	узел-LSU
11	JC63-02010A запросить цену →	SHEET-MAIN плата
12	JC63-01677A запросить цену →	крышка-FAX
13	JC66-01181A запросить цену →	ролик-TRANSFER
14	JC92-02060A запросить цену →	плата-FAX CARD
15	JC96-05217A запросить цену →	узел-MAIN
	JC92-01923A запросить цену →	плата-RAM DIMM
	JC92-01980A запросить цену →	плата-MAIN
17	JC31-00087A запросить цену →	FAN-DC
18	JC63-01778A запросить цену →	крышка-FAN_DC
19	JC96-03155A запросить цену →	ELA HOU-DUMMY JACK
21	JC39-01003A запросить цену →	жгут-DUPLEX_MOTOR
22	JC39-00883A запросить цену →	жгут-FAX
23	JC39-00869A запросить цену →	жгут-BLDC

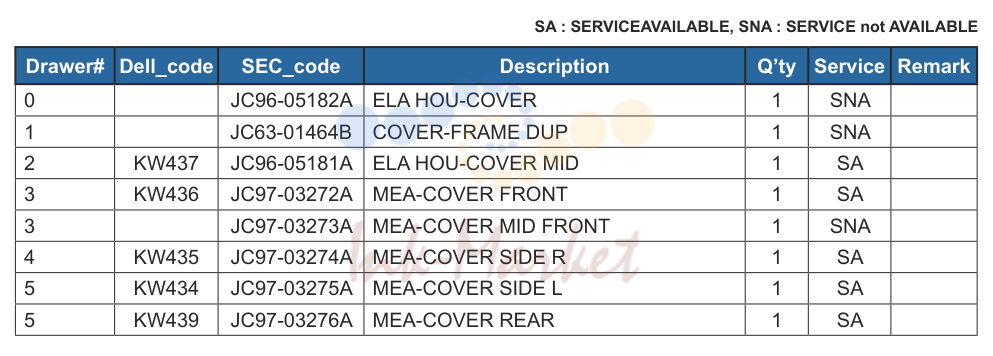

Узел 2

№	Артикул	Наименование
0	JC96-05182A запросить цену →	ELA HOU-крышка
1	JC63-01464B запросить цену →	крышка-рама DUP
2	JC96-05181A запросить цену →	ELA HOU-крышка MID
3	JC97-03272A запросить цену →	MEA-крышка передний
3	JC97-03273A запросить цену →	MEA-крышка MID передний
4	JC97-03274A запросить цену →	MEA-крышка SIDE R
5	JC97-03275A запросить цену →	MEA-крышка SIDE L
5	JC97-03276A запросить цену →	MEA-крышка задний

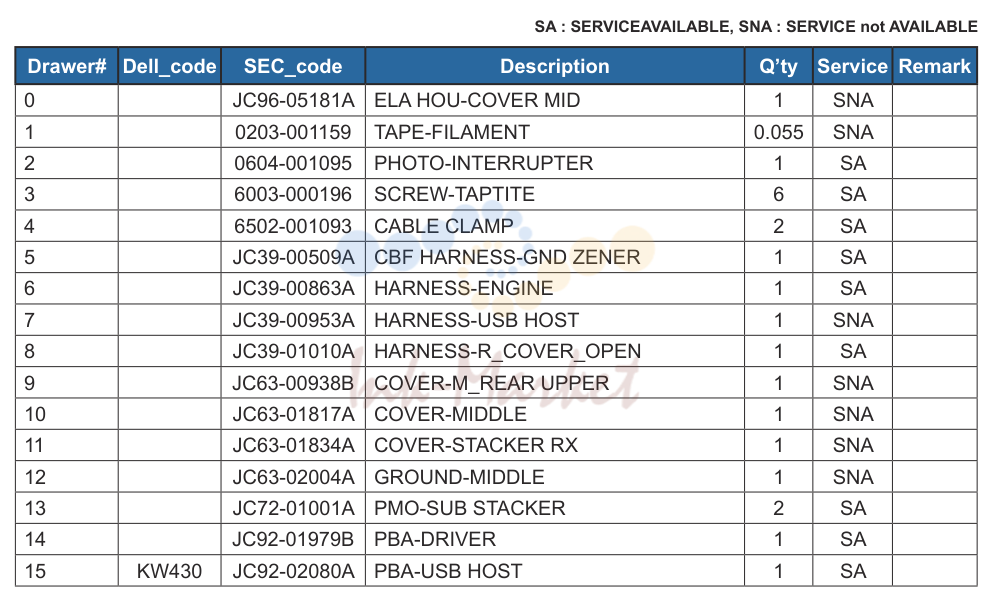

Узел 3

№	Артикул	Наименование
0	JC96-05181A запросить цену →	ELA HOU-крышка MID
5	JC39-00509A запросить цену →	CBF жгут-GND ZENER
6	JC39-00863A запросить цену →	жгут-ENGINE
7	JC39-00953A запросить цену →	жгут-USB HOST
8	JC39-01010A запросить цену →	жгут-R_COVER_OPEN
9	JC63-00938B запросить цену →	крышка-M_REAR верхний
10	JC63-01817A запросить цену →	крышка-MIDDLE
11	JC63-01834A запросить цену →	крышка-STACKER RX
12	JC63-02004A запросить цену →	заземление-MIDDLE
13	JC72-01001A запросить цену →	SUB STACKER
14	JC92-01979B запросить цену →	плата-DRIVER
15	JC92-02080A запросить цену →	плата-USB HOST

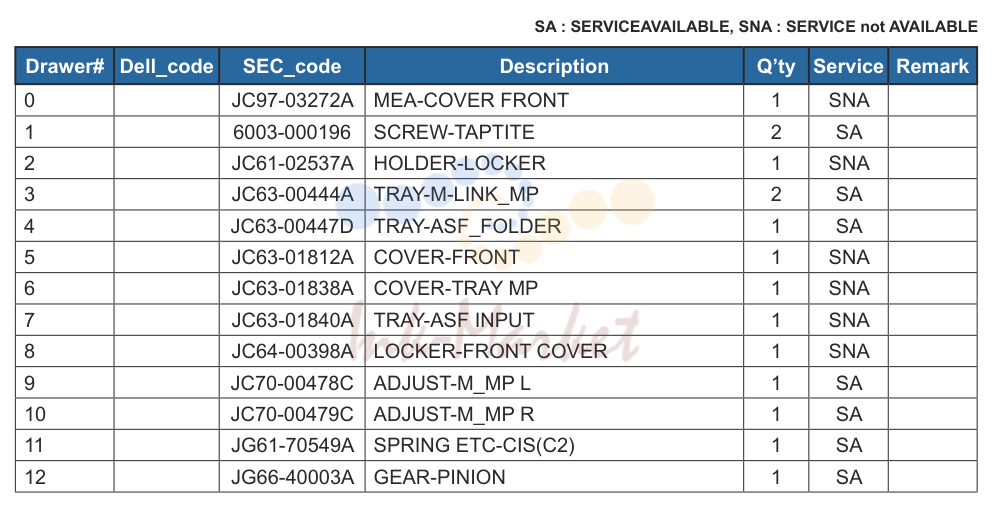

Узел 4

№	Артикул	Наименование
0	JC97-03272A запросить цену →	MEA-крышка передний
2	JC61-02537A запросить цену →	держатель-LOCKER
3	JC63-00444A запросить цену →	TRAY-M-LINK_MP
4	JC63-00447D запросить цену →	TRAY-ASF_FOLDER
5	JC63-01812A запросить цену →	крышка-передний
6	JC63-01838A запросить цену →	крышка-TRAY MP
7	JC63-01840A запросить цену →	TRAY-ASF INPUT
8	JC64-00398A запросить цену →	LOCKER-передний крышка
9	JC70-00478C запросить цену →	ADJUST-M_MP L
10	JC70-00479C запросить цену →	ADJUST-M_MP R

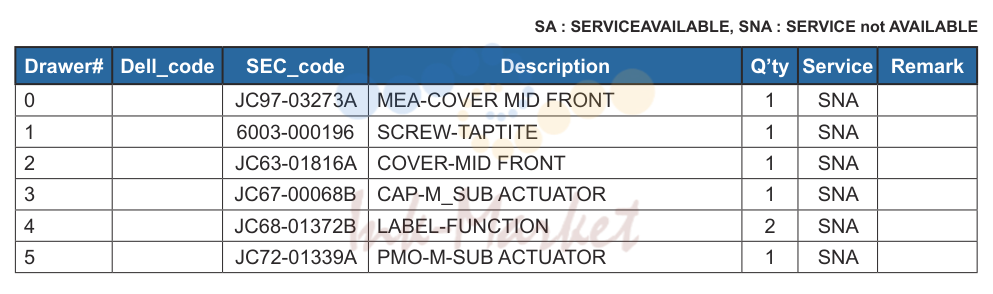

Узел 5

№	Артикул	Наименование
0	JC97-03273A запросить цену →	MEA-крышка MID передний
2	JC63-01816A запросить цену →	крышка-MID передний
3	JC67-00068B запросить цену →	CAP-M_SUB ACTUATOR
4	JC68-01372B запросить цену →	LABEL-FUNCTION
5	JC72-01339A запросить цену →	M-SUB ACTUATOR

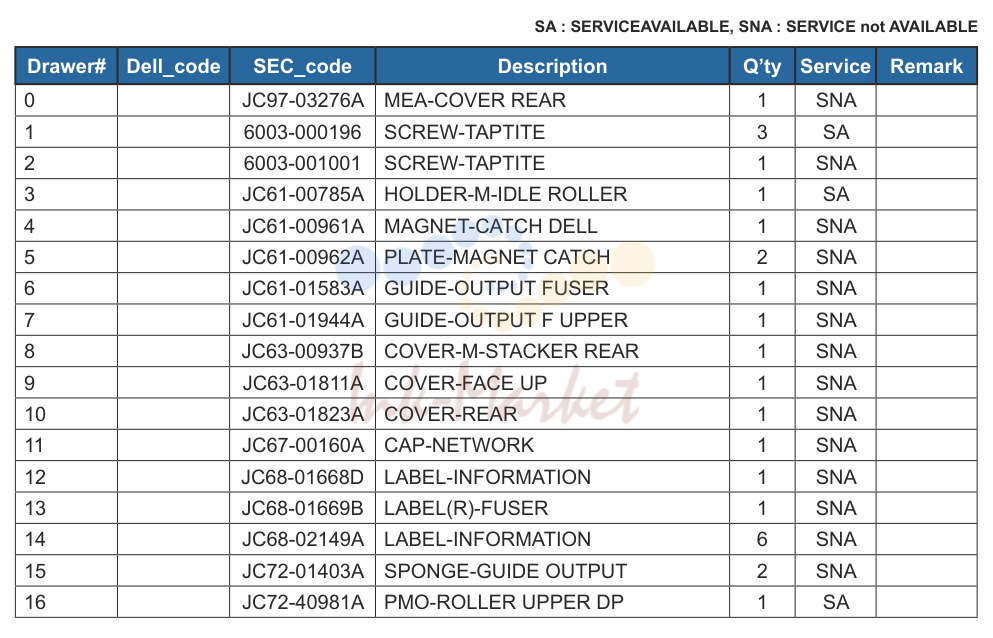

Узел 6

№	Артикул	Наименование
0	JC97-03276A запросить цену →	MEA-крышка задний
3	JC61-00785A запросить цену →	держатель-M-IDLE ролик
4	JC61-00961A запросить цену →	MAGNET-CATCH DELL
5	JC61-00962A запросить цену →	пластина-MAGNET CATCH
6	JC61-01583A запросить цену →	направляющая-OUTPUT печь
7	JC61-01944A запросить цену →	направляющая-OUTPUT F верхний
8	JC63-00937B запросить цену →	крышка-M-STACKER задний
9	JC63-01811A запросить цену →	крышка-FACE UP
10	JC63-01823A запросить цену →	крышка-задний
11	JC67-00160A запросить цену →	CAP-NETWORK
12	JC68-01668D запросить цену →	LABEL-INFORMATION
13	JC68-01669B запросить цену →	LABEL(R)-печь
14	JC68-02149A запросить цену →	LABEL-INFORMATION
15	JC72-01403A запросить цену →	SPONGE-направляющая OUTPUT
16	JC72-40981A под заказ	ролик верхний DP

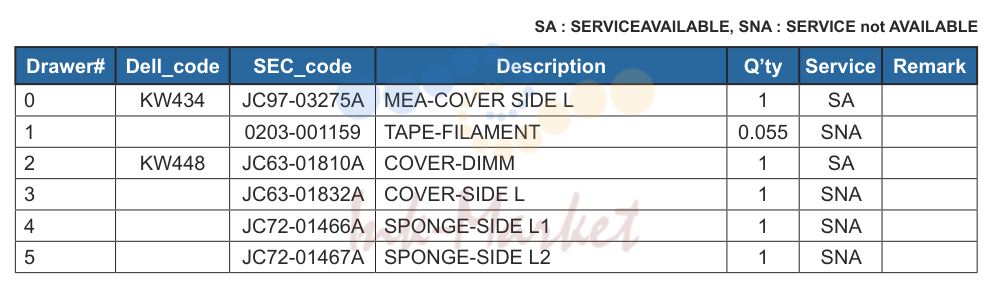

Узел 7

№	Артикул	Наименование
0	JC97-03275A запросить цену →	MEA-крышка SIDE L
2	JC63-01810A запросить цену →	крышка-DIMM
3	JC63-01832A запросить цену →	крышка-SIDE L
4	JC72-01466A запросить цену →	SPONGE-SIDE L1
5	JC72-01467A запросить цену →	SPONGE-SIDE L2

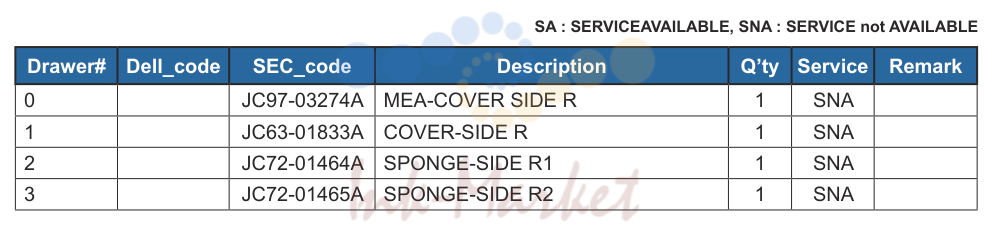

Узел 8

№	Артикул	Наименование
0	JC97-03274A запросить цену →	MEA-крышка SIDE R
1	JC63-01833A запросить цену →	крышка-SIDE R
2	JC72-01464A запросить цену →	SPONGE-SIDE R1
3	JC72-01465A запросить цену →	SPONGE-SIDE R2

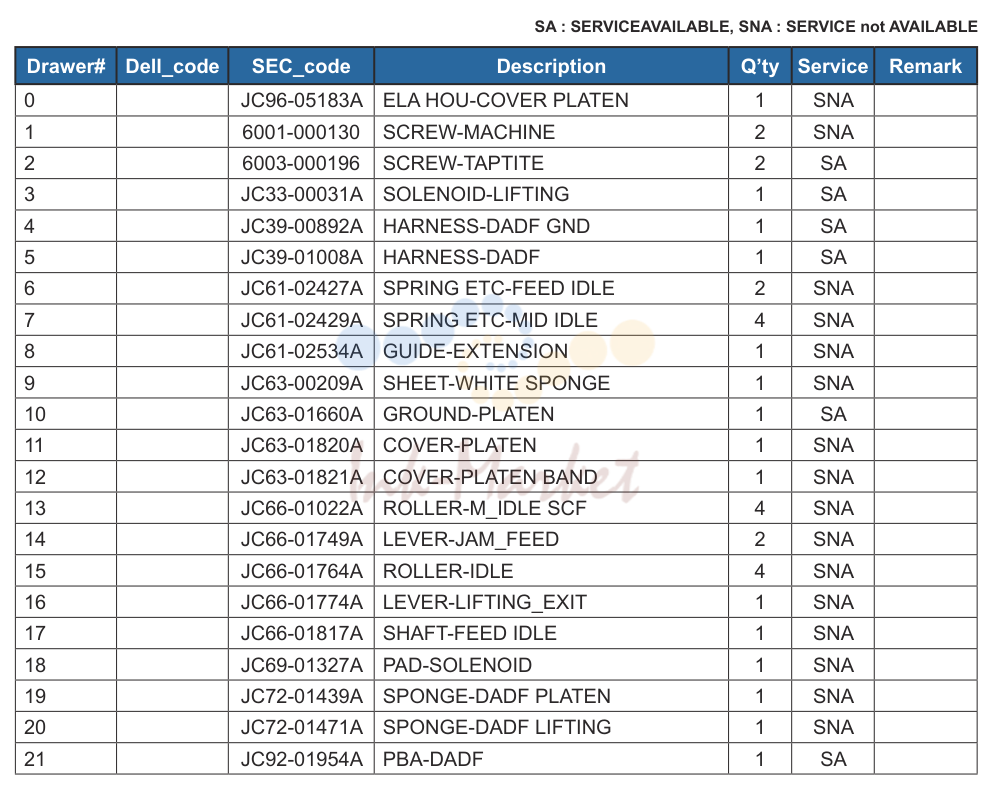

Узел 9

№	Артикул	Наименование
0	JC96-05183A запросить цену →	ELA HOU-крышка PLATEN
3	JC33-00031A запросить цену →	соленоид-LIFTING
4	JC39-00892A запросить цену →	жгут-DADF GND
5	JC39-01008A запросить цену →	жгут-DADF
6	JC61-02427A запросить цену →	пружина ETC-FEED IDLE
7	JC61-02429A запросить цену →	пружина ETC-MID IDLE
8	JC61-02534A запросить цену →	направляющая-EXTENSION
9	JC63-00209A запросить цену →	SHEET-WHITE SPONGE
10	JC63-01660A запросить цену →	заземление-PLATEN
11	JC63-01820A запросить цену →	крышка-PLATEN
12	JC63-01821A запросить цену →	крышка-PLATEN BAND
13	JC66-01022A под заказ	ролик-M_IDLE SCF
14	JC66-01749A запросить цену →	LEVER-JAM_FEED
15	JC66-01764A запросить цену →	ролик-IDLE
16	JC66-01774A запросить цену →	LEVER-LIFTING_EXIT
17	JC66-01817A запросить цену →	вал-FEED IDLE
18	JC69-01327A запросить цену →	PAD-соленоид
19	JC72-01439A запросить цену →	SPONGE-DADF PLATEN
20	JC72-01471A запросить цену →	SPONGE-DADF LIFTING
21	JC92-01954A запросить цену →	плата-DADF

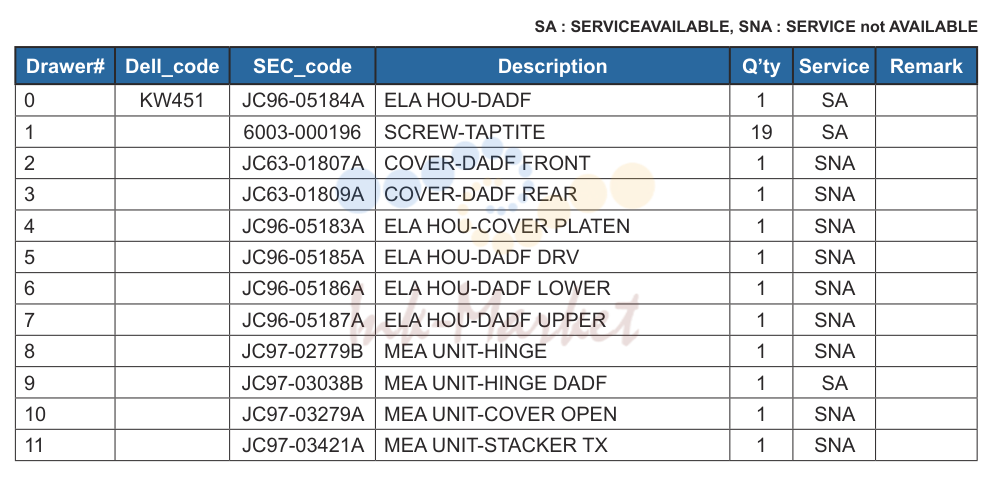

Узел 10

№	Артикул	Наименование
0	JC96-05184A запросить цену →	ELA HOU-DADF
2	JC63-01807A запросить цену →	крышка-DADF передний
3	JC63-01809A запросить цену →	крышка-DADF задний
4	JC96-05183A запросить цену →	ELA HOU-крышка PLATEN
5	JC96-05185A запросить цену →	ELA HOU-DADF DRV
6	JC96-05186A запросить цену →	ELA HOU-DADF нижний
7	JC96-05187A запросить цену →	ELA HOU-DADF верхний
8	JC97-02779B запросить цену →	узел-HINGE
9	JC97-03038B запросить цену →	узел-HINGE DADF
10	JC97-03279A запросить цену →	узел-крышка OPEN
11	JC97-03421A запросить цену →	узел-STACKER TX

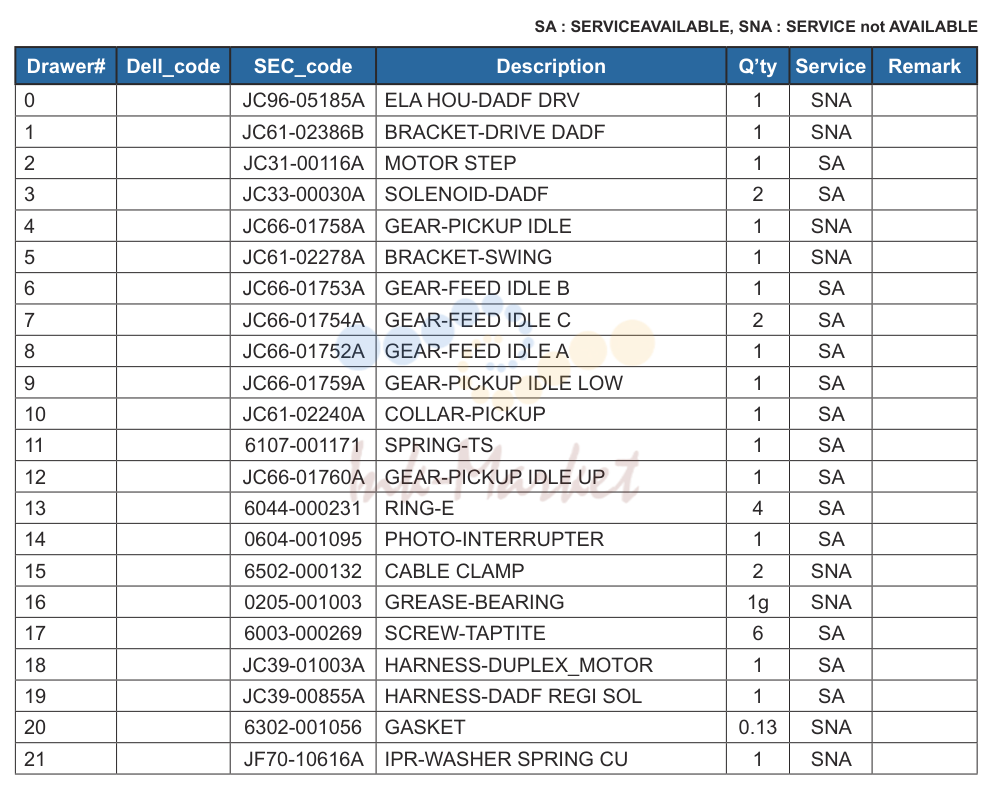

Узел 11

№	Артикул	Наименование
0	JC96-05185A запросить цену →	ELA HOU-DADF DRV
1	JC61-02386B запросить цену →	кронштейн-привод DADF
2	JC31-00116A запросить цену →	мотор STEP
3	JC33-00030A запросить цену →	соленоид-DADF
4	JC66-01758A запросить цену →	шестерня-PICKUP IDLE
5	JC61-02278A запросить цену →	кронштейн-SWING
6	JC66-01753A запросить цену →	шестерня-FEED IDLE B
7	JC66-01754A запросить цену →	шестерня-FEED IDLE C
8	JC66-01752A запросить цену →	шестерня-FEED IDLE A
9	JC66-01759A запросить цену →	шестерня-PICKUP IDLE LOW
10	JC61-02240A запросить цену →	COLLAR-PICKUP
12	JC66-01760A запросить цену →	шестерня-PICKUP IDLE UP
18	JC39-01003A запросить цену →	жгут-DUPLEX_MOTOR
19	JC39-00855A запросить цену →	жгут-DADF REGI SOL

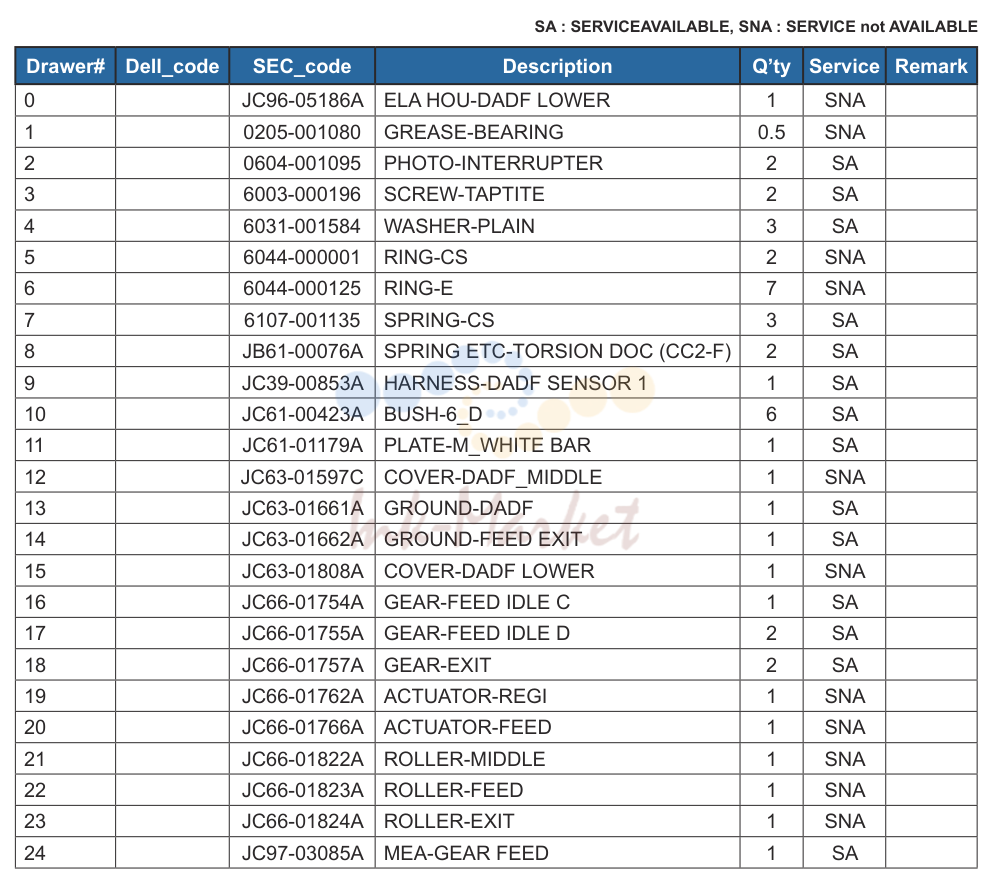

Узел 12

№	Артикул	Наименование
0	JC96-05186A запросить цену →	ELA HOU-DADF нижний
9	JC39-00853A запросить цену →	жгут-DADF датчик
10	JC61-00423A запросить цену →	BUSH-6_D
11	JC61-01179A запросить цену →	пластина-M_WHITE BAR
12	JC63-01597C запросить цену →	крышка-DADF_MIDDLE
13	JC63-01661A запросить цену →	заземление-DADF
14	JC63-01662A запросить цену →	заземление-FEED EXIT
15	JC63-01808A запросить цену →	крышка-DADF нижний
16	JC66-01754A запросить цену →	шестерня-FEED IDLE C
17	JC66-01755A запросить цену →	шестерня-FEED IDLE D
18	JC66-01757A запросить цену →	шестерня-EXIT
19	JC66-01762A запросить цену →	ACTUATOR-REGI
20	JC66-01766A запросить цену →	ACTUATOR-FEED
21	JC66-01822A под заказ	ролик-MIDDLE
22	JC66-01823A под заказ	ролик-FEED
23	JC66-01824A под заказ	ролик-EXIT
24	JC97-03085A запросить цену →	MEA-шестерня FEED

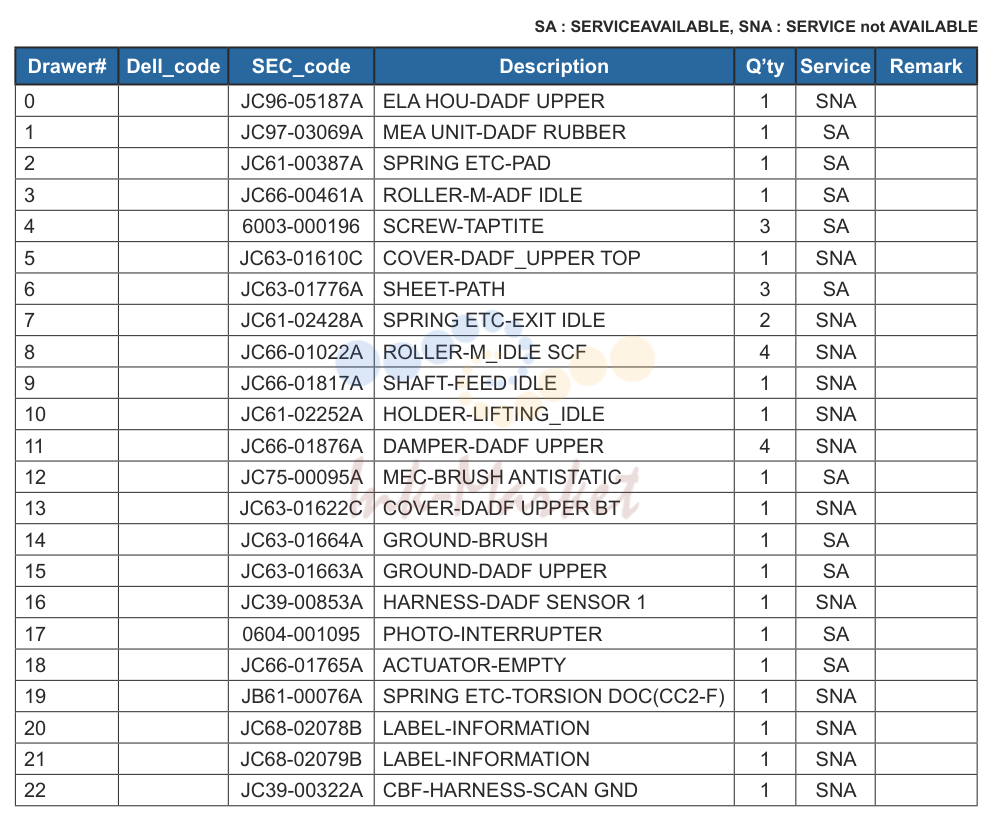

Узел 13

№	Артикул	Наименование
0	JC96-05187A запросить цену →	ELA HOU-DADF верхний
1	JC97-03069A ✓ в наличии	узел-DADF RUBBER
2	JC61-00387A запросить цену →	пружина ETC-PAD
3	JC66-00461A запросить цену →	ролик-M-ADF IDLE
5	JC63-01610C запросить цену →	крышка-DADF_UPPER TOP
6	JC63-01776A запросить цену →	SHEET-PATH
7	JC61-02428A запросить цену →	пружина ETC-EXIT IDLE
8	JC66-01022A под заказ	ролик-M_IDLE SCF
9	JC66-01817A запросить цену →	вал-FEED IDLE
10	JC61-02252A запросить цену →	держатель-LIFTING_IDLE
11	JC66-01876A запросить цену →	DAMPER-DADF верхний
12	JC75-00095A запросить цену →	MEC-BRUSH ANTISTATIC
13	JC63-01622C запросить цену →	крышка-DADF верхний BT
14	JC63-01664A запросить цену →	заземление-BRUSH
15	JC63-01663A запросить цену →	заземление-DADF верхний
16	JC39-00853A запросить цену →	жгут-DADF датчик
18	JC66-01765A запросить цену →	ACTUATOR-EMPTY
20	JC68-02078B запросить цену →	LABEL-INFORMATION
21	JC68-02079B запросить цену →	LABEL-INFORMATION
22	JC39-00322A запросить цену →	CBF-жгут-SCAN GND

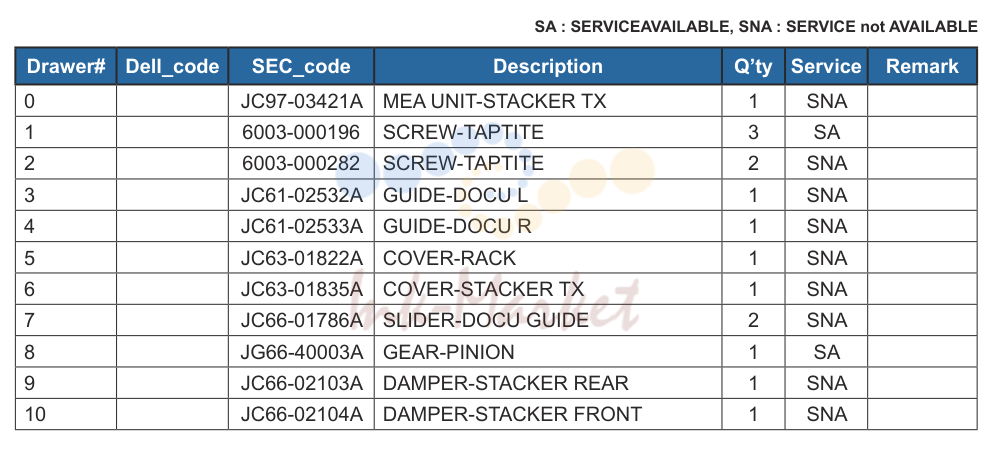

Узел 14

№	Артикул	Наименование
0	JC97-03421A запросить цену →	узел-STACKER TX
3	JC61-02532A запросить цену →	направляющая-DOCU L
4	JC61-02533A запросить цену →	направляющая-DOCU R
5	JC63-01822A запросить цену →	крышка-RACK
6	JC63-01835A запросить цену →	крышка-STACKER TX
7	JC66-01786A запросить цену →	SLIDER-DOCU направляющая
9	JC66-02103A запросить цену →	DAMPER-STACKER задний
10	JC66-02104A запросить цену →	DAMPER-STACKER передний

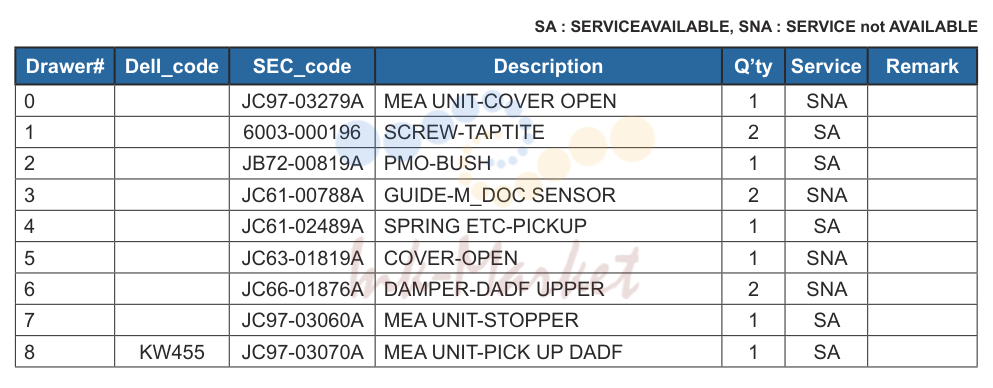

Узел 15

№	Артикул	Наименование
0	JC97-03279A запросить цену →	узел-крышка OPEN
3	JC61-00788A запросить цену →	направляющая-M_DOC датчик
4	JC61-02489A запросить цену →	пружина ETC-PICKUP
5	JC63-01819A запросить цену →	крышка-OPEN
6	JC66-01876A запросить цену →	DAMPER-DADF верхний
7	JC97-03060A запросить цену →	узел-STOPPER
8	JC97-03070A запросить цену →	узел-PICK UP DADF

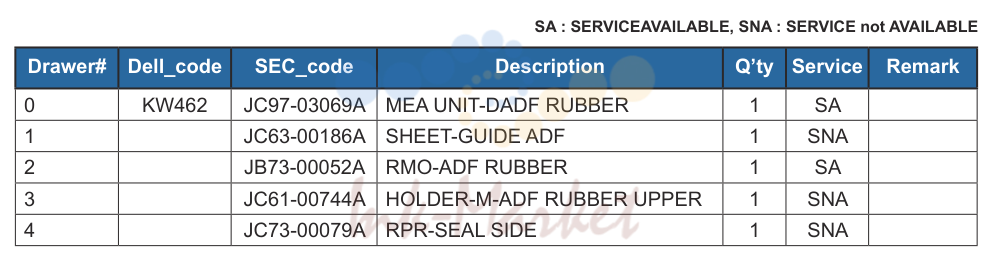

Узел 16

№	Артикул	Наименование
0	JC97-03069A ✓ в наличии	узел-DADF RUBBER
1	JC63-00186A запросить цену →	SHEET-направляющая ADF
3	JC61-00744A запросить цену →	держатель-M-ADF RUBBER верхний
4	JC73-00079A запросить цену →	RPR-SEAL SIDE

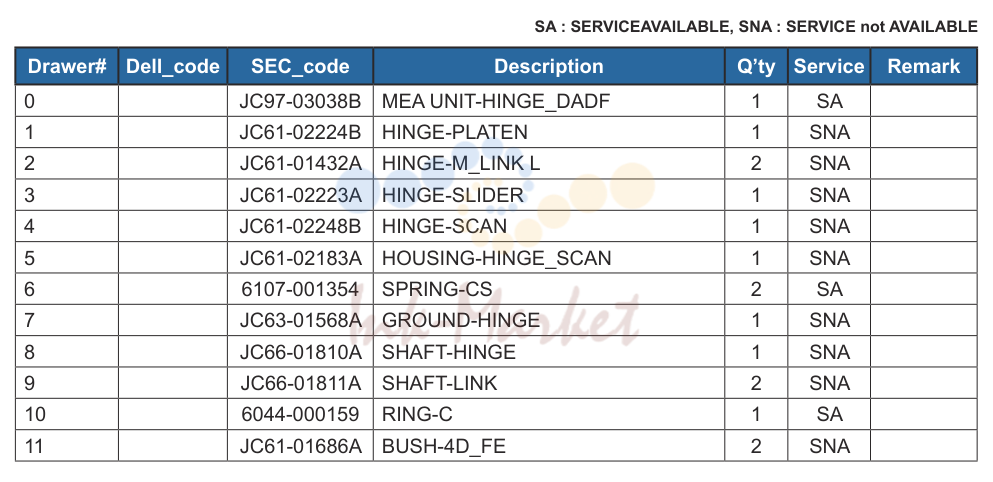

Узел 17

№	Артикул	Наименование
0	JC97-03038B запросить цену →	узел-HINGE_DADF
1	JC61-02224B запросить цену →	HINGE-PLATEN
2	JC61-01432A запросить цену →	HINGE-M_LINK L
3	JC61-02223A запросить цену →	HINGE-SLIDER
4	JC61-02248B запросить цену →	HINGE-SCAN
5	JC61-02183A запросить цену →	HOUSING-HINGE_SCAN
7	JC63-01568A запросить цену →	заземление-HINGE
8	JC66-01810A запросить цену →	вал-HINGE
9	JC66-01811A запросить цену →	вал-LINK
11	JC61-01686A запросить цену →	BUSH-4D_FE

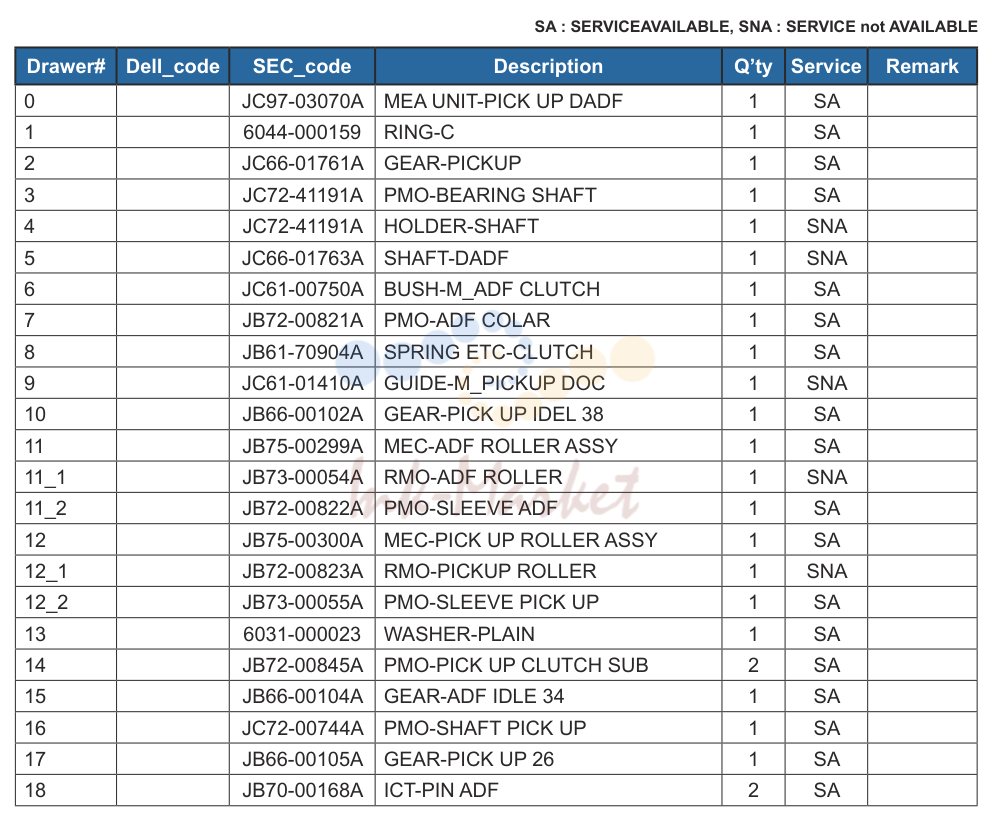

Узел 18

№	Артикул	Наименование
0	JC97-03070A запросить цену →	узел-PICK UP DADF
2	JC66-01761A запросить цену →	шестерня-PICKUP
3	JC72-41191A запросить цену →	подшипник вал
5	JC66-01763A запросить цену →	вал-DADF
6	JC61-00750A запросить цену →	BUSH-M_ADF муфта
9	JC61-01410A под заказ	направляющая-M_PICKUP DOC
16	JC72-00744A запросить цену →	вал PICK UP

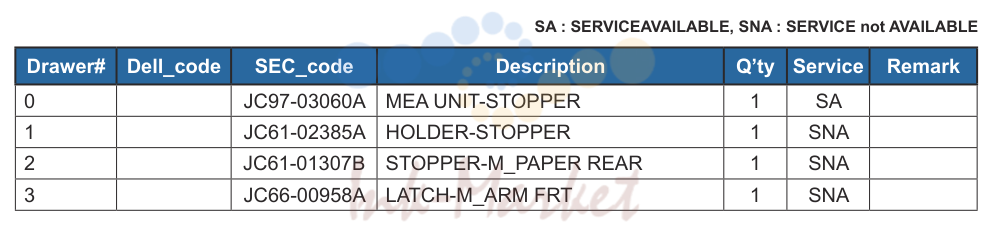

Узел 19

№	Артикул	Наименование
0	JC97-03060A запросить цену →	узел-STOPPER
1	JC61-02385A запросить цену →	держатель-STOPPER
2	JC61-01307B запросить цену →	STOPPER-M_PAPER задний
3	JC66-00958A запросить цену →	LATCH-M_ARM FRT

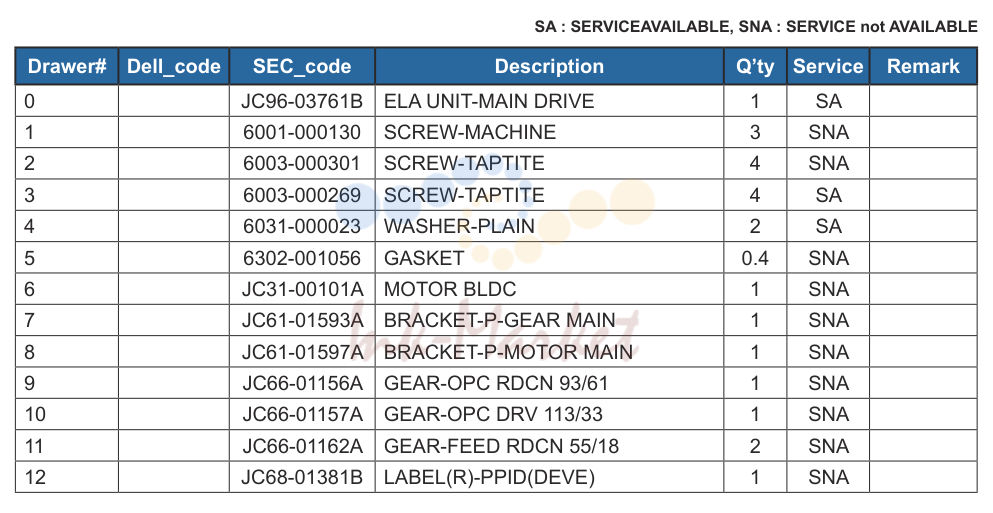

Узел 20

№	Артикул	Наименование
0	JC96-03761B запросить цену →	узел-MAIN привод
6	JC31-00101A запросить цену →	мотор BLDC
7	JC61-01593A запросить цену →	кронштейн-P-шестерня MAIN
8	JC61-01597A запросить цену →	кронштейн-P-мотор MAIN
9	JC66-01156A запросить цену →	шестерня-OPC RDCN 93/61
10	JC66-01157A запросить цену →	шестерня-OPC DRV 113/33
11	JC66-01162A запросить цену →	шестерня-FEED RDCN 55/18
12	JC68-01381B запросить цену →	LABEL(R)-PPID(DEVE)

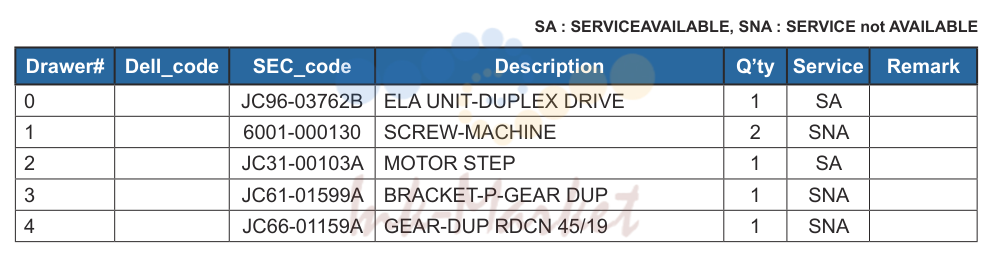

Узел 21

№	Артикул	Наименование
0	JC96-03762B запросить цену →	узел-DUPLEX привод
2	JC31-00103A запросить цену →	мотор STEP
3	JC61-01599A запросить цену →	кронштейн-P-шестерня DUP
4	JC66-01159A запросить цену →	шестерня-DUP RDCN 45/19

Узел 22

№	Артикул	Наименование
0	JC96-05059A запросить цену →	ELA HOU-рама
2	JC39-00862A запросить цену →	жгут-SMPS
3	JC96-05063B запросить цену →	узел-печь
4	JC96-05152A запросить цену →	ELA HOU-крышка SMPS
5	JC96-05216A запросить цену →	ELA HOU-рама ETC
6	JC96-05218A запросить цену →	ELA HOU-SMPS SHIELD

Узел 23

№	Артикул	Наименование
0	JC96-05059B запросить цену →	ELA HOU-рама
2	JC44-00097B запросить цену →	жгут-SMPS
3	JC96-05064B запросить цену →	узел-печь
4	JC96-05152A запросить цену →	ELA HOU-крышка SMPS
5	JC96-05216A запросить цену →	ELA HOU-рама ETC
6	JC96-05218B запросить цену →	ELA HOU-SMPS SHIELD

Узел 24

№	Артикул	Наименование
0	JC96-05216A запросить цену →	ELA HOU-рама ETC
15	JC31-00107A запросить цену →	FAN
16	JC33-00025B ✓ в наличии	соленоид-MANUAL
17	JC33-00027B запросить цену →	соленоид-FEED
18	JC39-00322A запросить цену →	CBF жгут-SCAN GND
19	JC39-00880A запросить цену →	жгут-соленоид
20	JC39-01004A запросить цену →	жгут-EXIT_MOTOR
21	JC61-00585A запросить цену →	BUSH-M-FEED IDLE
22	JC61-00588A ✓ в наличии	BUSH-M-TR L
23	JC61-00604B запросить цену →	пластина-E_SAW
24	JC61-00835A запросить цену →	FOOT-BACK
25	JC61-00907A запросить цену →	держатель-M-PTL R2
26	JC61-00914A запросить цену →	пластина-P-PUSH BUSHING
27	JC61-01584A запросить цену →	HOUSING-M_TERMINAL
28	JC61-01602A запросить цену →	держатель-M_PICK UP
29	JC61-01618A запросить цену →	держатель-M_ACT FEED
30	JC61-01619A под заказ	держатель-M_ACT REGI
31	JC61-01620A запросить цену →	рама-M_BASE
32	JC61-01622B запросить цену →	держатель-M_TR
33	JC61-01623A запросить цену →	направляющая-M_HOLDER TR
34	JC61-01942A запросить цену →	направляющая-TR RIB
35	JC61-01943A запросить цену →	направляющая-TR
36	JC61-70932A запросить цену →	пружина ETC-направляющая DEVE
37	JC61-70958A запросить цену →	пружина ETC-TR
38	JC63-00917A запросить цену →	заземление-P-привод

NIT-шестерня PICK UP 1 SA ELA_HOU-FRAME_ETC

№	Артикул	Наименование
39	JC63-00918A запросить цену →	заземление-P-EARTH TR
40	JC63-00920A запросить цену →	заземление-P-печь
41	JC63-00921A запросить цену →	заземление-P-направляющая TR
42	JC63-00922A запросить цену →	заземление-P-DRIVE2
43	JC63-00923A запросить цену →	заземление-P-PUSH BUSHING
44	JC63-00924A запросить цену →	заземление-P-SHIELD SMPS
45	JC63-00925A запросить цену →	заземление-P-мотор печь
46	JC63-00926A запросить цену →	заземление-P-SHIELD
47	JC63-01960A запросить цену →	заземление-PR_FRAME
48	JC65-00014A запросить цену →	TERMINAL-P-HV CR
49	JC65-00018A запросить цену →	TERMINAL-TR
50	JC66-00050A запросить цену →	CAM-CATCH
51	JC66-00377A запросить цену →	CAM-M-PICK_UP
52	JC66-00526A ✓ в наличии	ролик-FEED ролик
53	JC66-00527A под заказ	вал-FEED IDLE
54	JC66-01160A запросить цену →	вал-M_FEED2
55	JC66-01165A запросить цену →	шестерня-FEED2 Z27
56	JC66-01189A запросить цену →	LEVER-M_ACTUATOR FEED
57	JC66-01190A под заказ	LEVER-M_ACT DUP OUT
58	JC66-01191A ✓ в наличии	LEVER-M_ACTUATOR REGI
59	JC68-00317A запросить цену →	LABEL(R)-HOT CAUTION,KME
60	JC68-30928E запросить цену →	LABEL(P)-CAUTION, HOT_FU
61	JC70-00307A запросить цену →	IPR-P-EARTH TRANSFER
62	JC70-00312A запросить цену →	IPR-P-TERMINAL CON
63	JC72-00102A ✓ в наличии	BUSHING_TR(L)
64	JC72-00382B запросить цену →	BUSHING FEED
65	JC72-00974A запросить цену →	ACTUATOR CVR OPEN
66	JC72-00983A под заказ	LOCKER CST
67	JC72-00984A ✓ в наличии	пластина направляющая DEVE_L
68	JC72-00985A ✓ в наличии	пластина направляющая DEVE_R
69	JC75-00049A запросить цену →	MEC-TERMINAL
70	JC96-03829B запросить цену →	ELA HOU-GUIDE_DUP F
71	JC96-04634A запросить цену →	ELA HOU-печь привод
72	JC96-04879A запросить цену →	ELA HOU-HVPS
73	JC96-04880A запросить цену →	ELA HOU-MPF
74	JC96-05189A запросить цену →	ELA HOU-рама EXIT
75	JC97-01788A под заказ	узел-муфта
76	JC97-02394A запросить цену →	узел-кронштейн FEED
77	JC96-05218B запросить цену →	узел-шестерня PICK UP

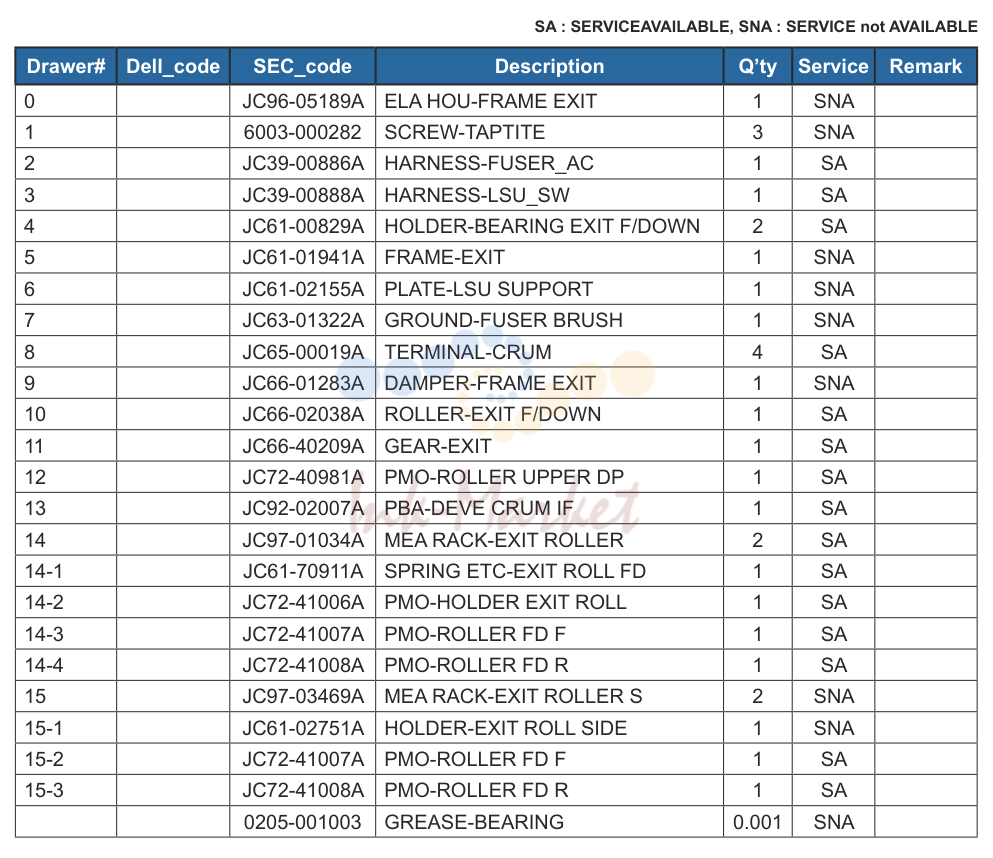

Узел 26

№	Артикул	Наименование
0	JC96-05189A запросить цену →	ELA HOU-рама EXIT
2	JC39-00886A запросить цену →	жгут-FUSER_AC
3	JC39-00888A запросить цену →	жгут-LSU_SW
4	JC61-00829A запросить цену →	держатель-подшипник EXIT F/DOWN
5	JC61-01941A запросить цену →	рама-EXIT
6	JC61-02155A запросить цену →	пластина-LSU SUPPORT
7	JC63-01322A запросить цену →	заземление-печь BRUSH
8	JC65-00019A запросить цену →	TERMINAL-CRUM
9	JC66-01283A запросить цену →	DAMPER-рама EXIT
10	JC66-02038A запросить цену →	ролик-EXIT F/DOWN
11	JC66-40209A запросить цену →	шестерня-EXIT
12	JC72-40981A под заказ	ролик верхний DP
13	JC92-02007A запросить цену →	плата-DEVE CRUM IF
14	JC97-01034A запросить цену →	MEA RACK-EXIT ролик
	JC61-70911A запросить цену →	пружина ETC-EXIT ROLL FD
	JC72-41006A запросить цену →	держатель EXIT ROLL
	JC72-41007A под заказ	ролик FD F
	JC72-41008A запросить цену →	ролик FD R
15	JC97-03469A запросить цену →	MEA RACK-EXIT ролик S
	JC61-02751A запросить цену →	держатель-EXIT ROLL SIDE

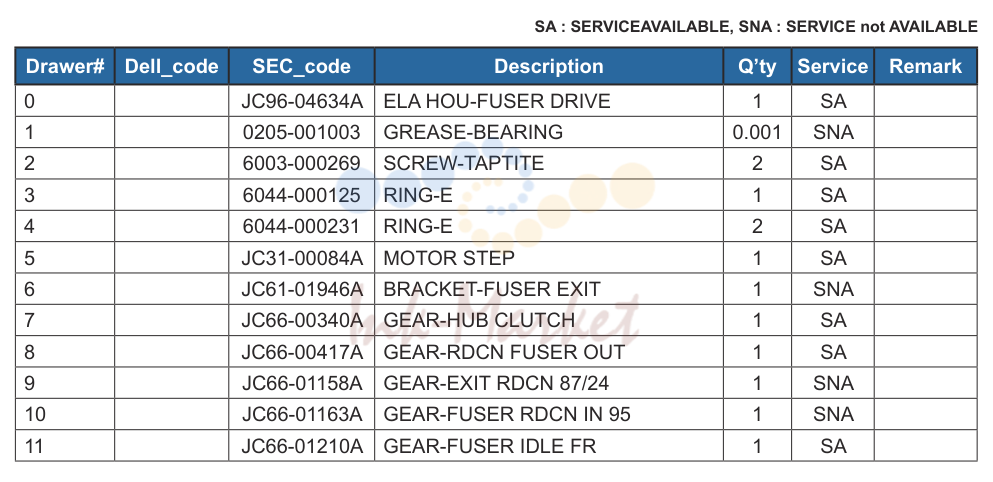

Узел 27

№	Артикул	Наименование
0	JC96-04634A запросить цену →	ELA HOU-печь привод
5	JC31-00084A запросить цену →	мотор STEP
6	JC61-01946A запросить цену →	кронштейн-печь EXIT
7	JC66-00340A ✓ в наличии	шестерня-HUB муфта
8	JC66-00417A запросить цену →	шестерня-RDCN печь OUT
9	JC66-01158A запросить цену →	шестерня-EXIT RDCN 87/24
10	JC66-01163A запросить цену →	шестерня-печь RDCN IN
11	JC66-01210A под заказ	шестерня-печь IDLE FR

Узел 28

№	Артикул	Наименование
0	JC96-03829B запросить цену →	ELA HOU-GUIDE_DUP F
3	JC61-01367A запросить цену →	FIXER-M_E кольцо 4PI
4	JC61-01600A запросить цену →	направляющая-M_FRONT DUPLEX
5	JC63-00992A запросить цену →	SHEET-направляющая передний DU
6	JC63-01153A запросить цену →	заземление-P_BRUSH
7	JC66-00050A запросить цену →	CAM-CATCH
8	JC66-01171A запросить цену →	вал-PICK UP
9	JC66-01173A под заказ	ролик-FEED
10	JC66-01187A запросить цену →	LEVER-ACTUATOR EMPTY
11	JC66-01581A запросить цену →	CAM-вал PICK UP
12	JC67-00208A запросить цену →	BRUSH-ANTISTATIC
13	JC72-00382B запросить цену →	BUSHING FEED
14	JC72-41364A запросить цену →	BUSHING_P/U,MP
15	JC97-02441A запросить цену →	MEA-ролик PICK UP

Узел 29

№	Артикул	Наименование
0	JC96-04880A запросить цену →	ELA HOU-MPF
5	JC33-00028B под заказ	соленоид-MP
6	JC39-00873A запросить цену →	жгут-MP
7	JC61-00587A запросить цену →	BUSH-M-PICK_UP R
8	JC61-00915A запросить цену →	STOPPER-M-PICK UP_R2
9	JC61-00924A под заказ	держатель-M-PAD_MP
10	JC61-00926A запросить цену →	держатель-M-SENSOR_MP
11	JC61-00927A запросить цену →	пластина-P-KNOCK UP_MP
12	JC61-00932A запросить цену →	кронштейн-P-PICKUP_MP
13	JC61-01603A запросить цену →	рама-M_MP
14	JC61-70911A запросить цену →	пружина ETC-EXIT ROLL FD
15	JC63-01094A запросить цену →	SHEET-направляющая MP
16	JC66-00396A запросить цену →	шестерня-IDLE
17	JC66-00399A запросить цену →	вал-P-PICK_UP
18	JC66-00709A под заказ	шестерня-M-HOLDER_MP
19	JC66-00710A под заказ	шестерня-M-PICK UP_MP
20	JC66-00720A запросить цену →	вал-P-CORE
21	JC66-01205A запросить цену →	CAM-M_PICK UP MP
22	JC72-00761A запросить цену →	ролик CAM.MP
23	JC72-00982A запросить цену →	IDLE PICK_UP
24	JC72-01338A запросить цену →	M-ACT EMPTY MP
25	JC73-00140A ✓ в наличии	RPR-FRICTION PAD
26	JC73-00141A ✓ в наличии	RPR-PAD CASSETTE
27	JC97-02034A запросить цену →	MEA-PICK UP_MP
28	JC97-02443A под заказ	MEA-IDLE FEED

Узел 30

№	Артикул	Наименование
0	JC97-02394A запросить цену →	узел-кронштейн FEED
3	JC61-01582A запросить цену →	кронштейн-P-FEED
4	JC66-00484A запросить цену →	шестерня-T2 IDEL_Z27
5	JC66-01164A запросить цену →	шестерня-RETARD 39/19
6	JC66-01166A запросить цену →	шестерня-IDLE Z29 HELICAL

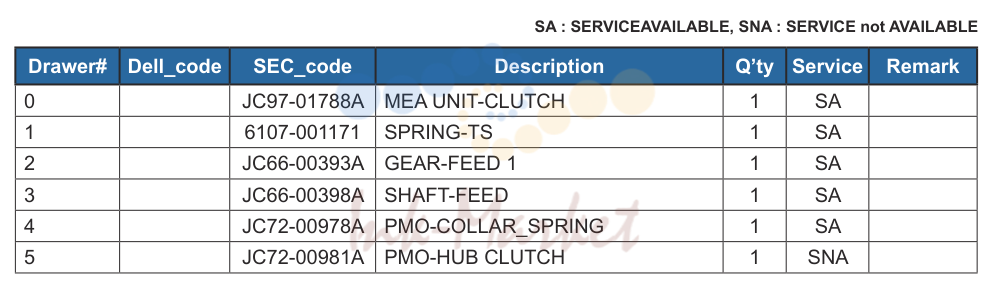

Узел 31

№	Артикул	Наименование
0	JC97-01788A под заказ	узел-муфта
2	JC66-00393A ✓ в наличии	шестерня-FEED
3	JC66-00398A ✓ в наличии	вал-FEED
4	JC72-00978A запросить цену →	COLLAR_SPRING
5	JC72-00981A запросить цену →	HUB муфта

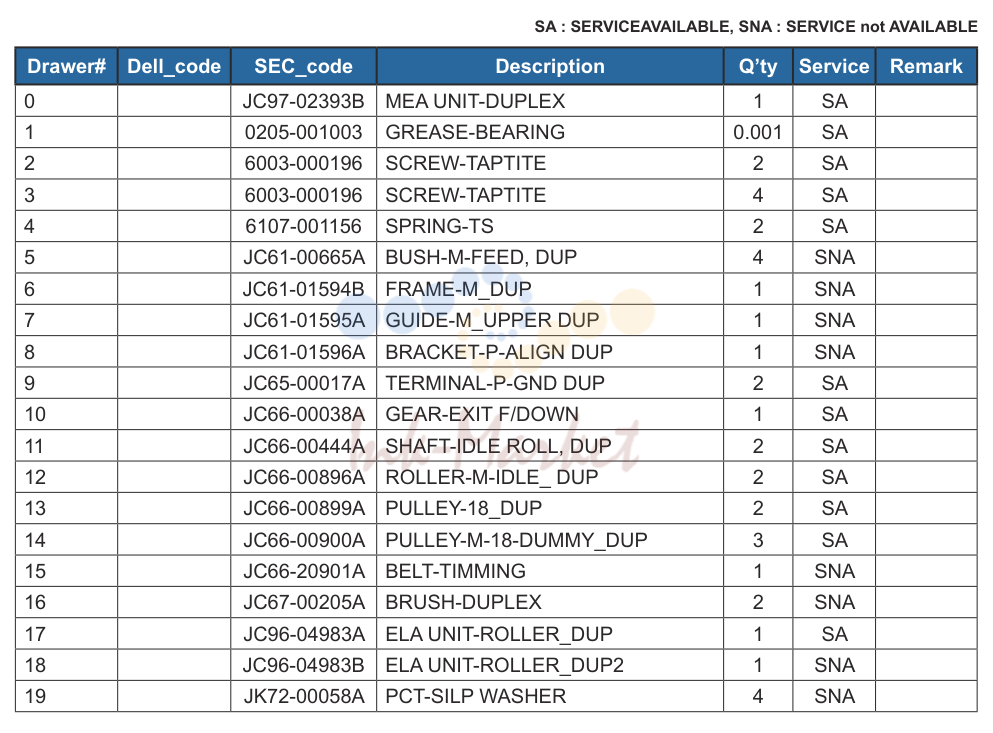

Узел 32

№	Артикул	Наименование
0	JC97-02393B запросить цену →	узел-DUPLEX
5	JC61-00665A запросить цену →	BUSH-M-FEED, DUP
6	JC61-01594B запросить цену →	рама-M_DUP
7	JC61-01595A запросить цену →	направляющая-M_UPPER DUP
8	JC61-01596A запросить цену →	кронштейн-P-ALIGN DUP
9	JC65-00017A запросить цену →	TERMINAL-P-GND DUP
10	JC66-00038A запросить цену →	шестерня-EXIT F/DOWN
11	JC66-00444A запросить цену →	вал-IDLE ROLL, DUP
12	JC66-00896A запросить цену →	ролик-M-IDLE_ DUP
13	JC66-00899A запросить цену →	шкив-18_DUP
14	JC66-00900A запросить цену →	шкив-M-18-DUMMY_DUP
15	JC66-20901A запросить цену →	ремень-TIMMING
16	JC67-00205A запросить цену →	BRUSH-DUPLEX
17	JC96-04983A запросить цену →	узел-ROLLER_DUP
18	JC96-04983B запросить цену →	узел-ROLLER_DUP2

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
