Dell 1600n MFP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Узел 1
- Main в сборе
- RX привод в сборе
- ADF в сборе
- Узел 5
- Узел 6
- Узел 7
- Middle крышка в сборе
- рама в сборе

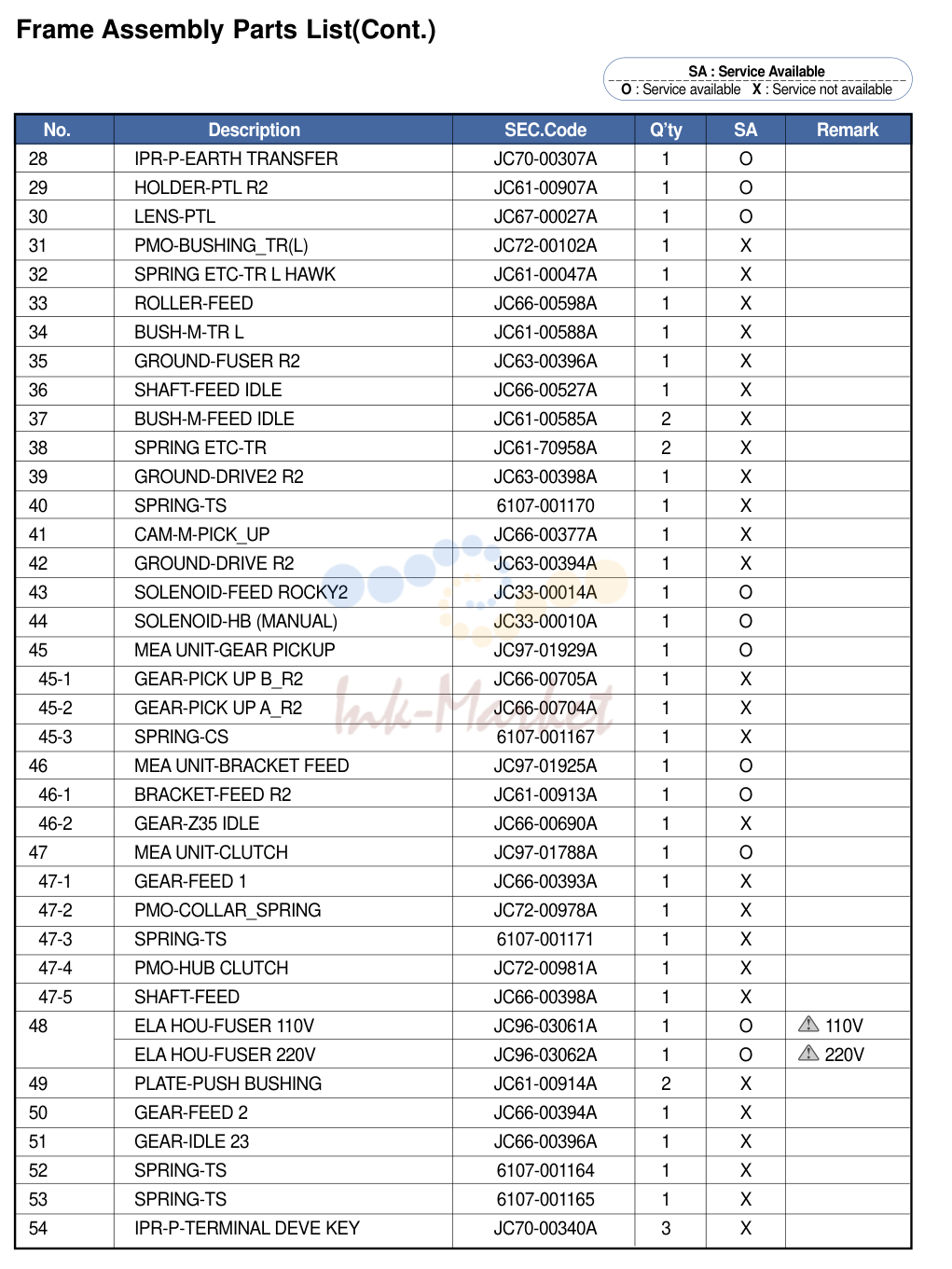

- Узел 10
- рама в сборе

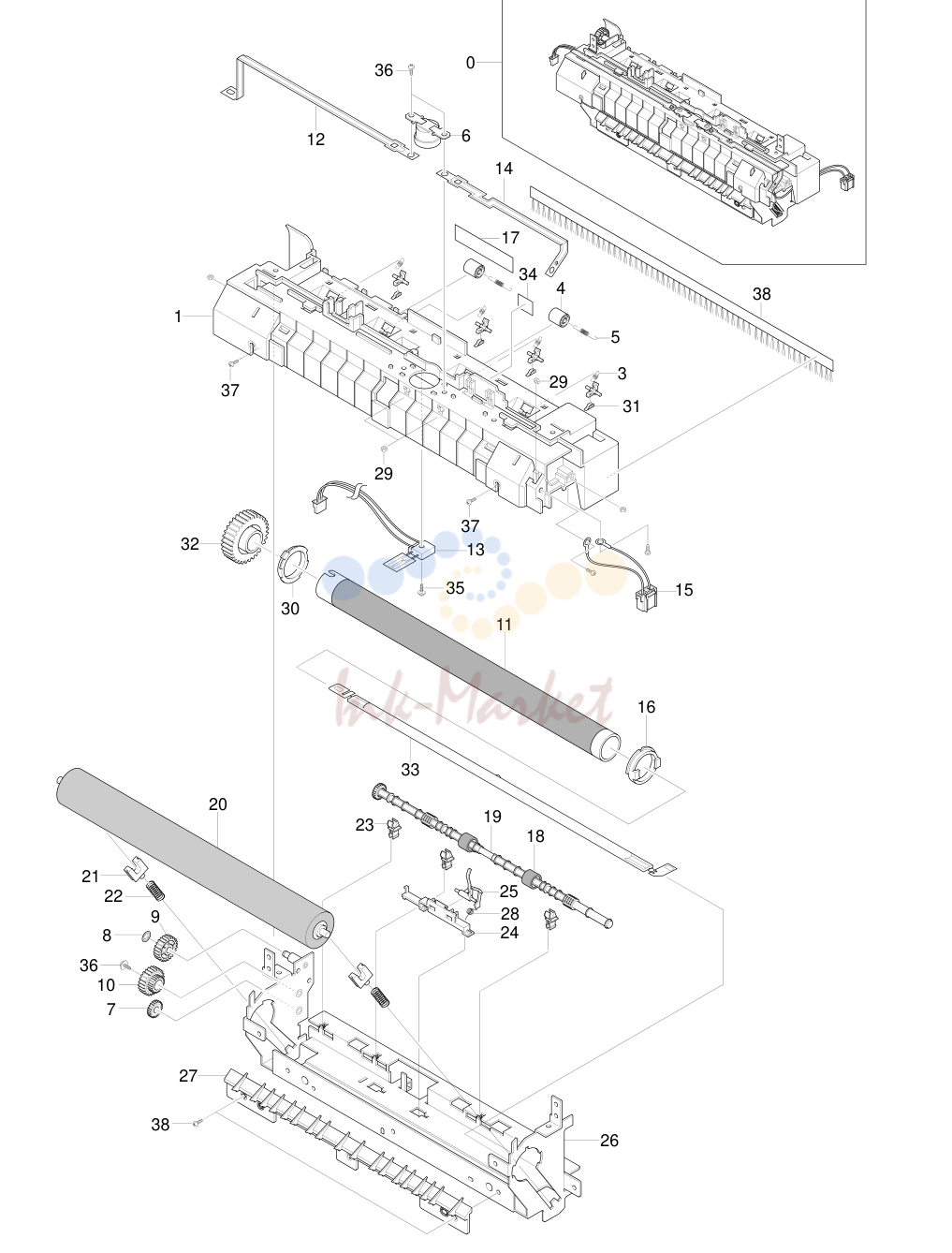

- печь в сборе

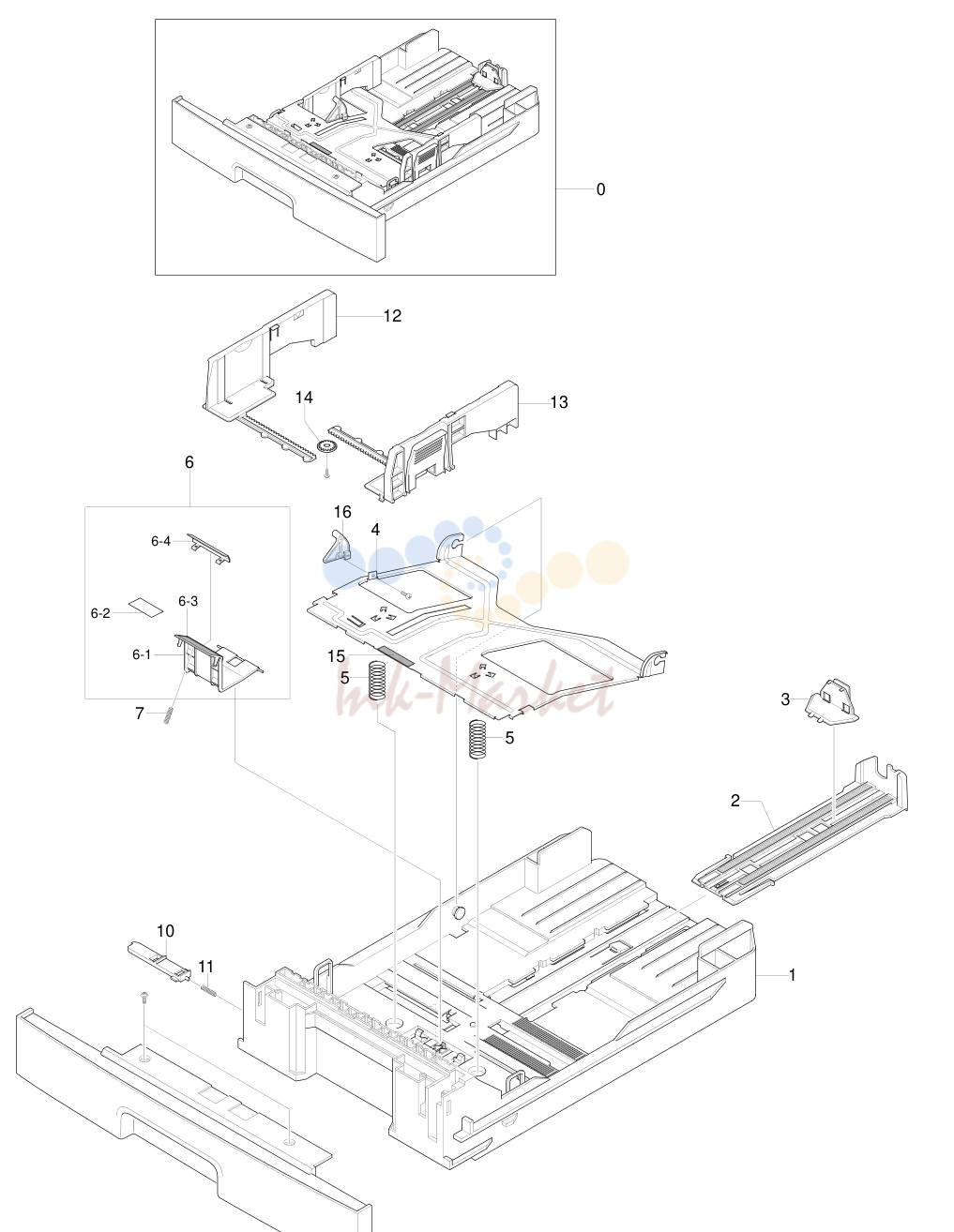

- Cassette в сборе
- в сборе
- в сборе

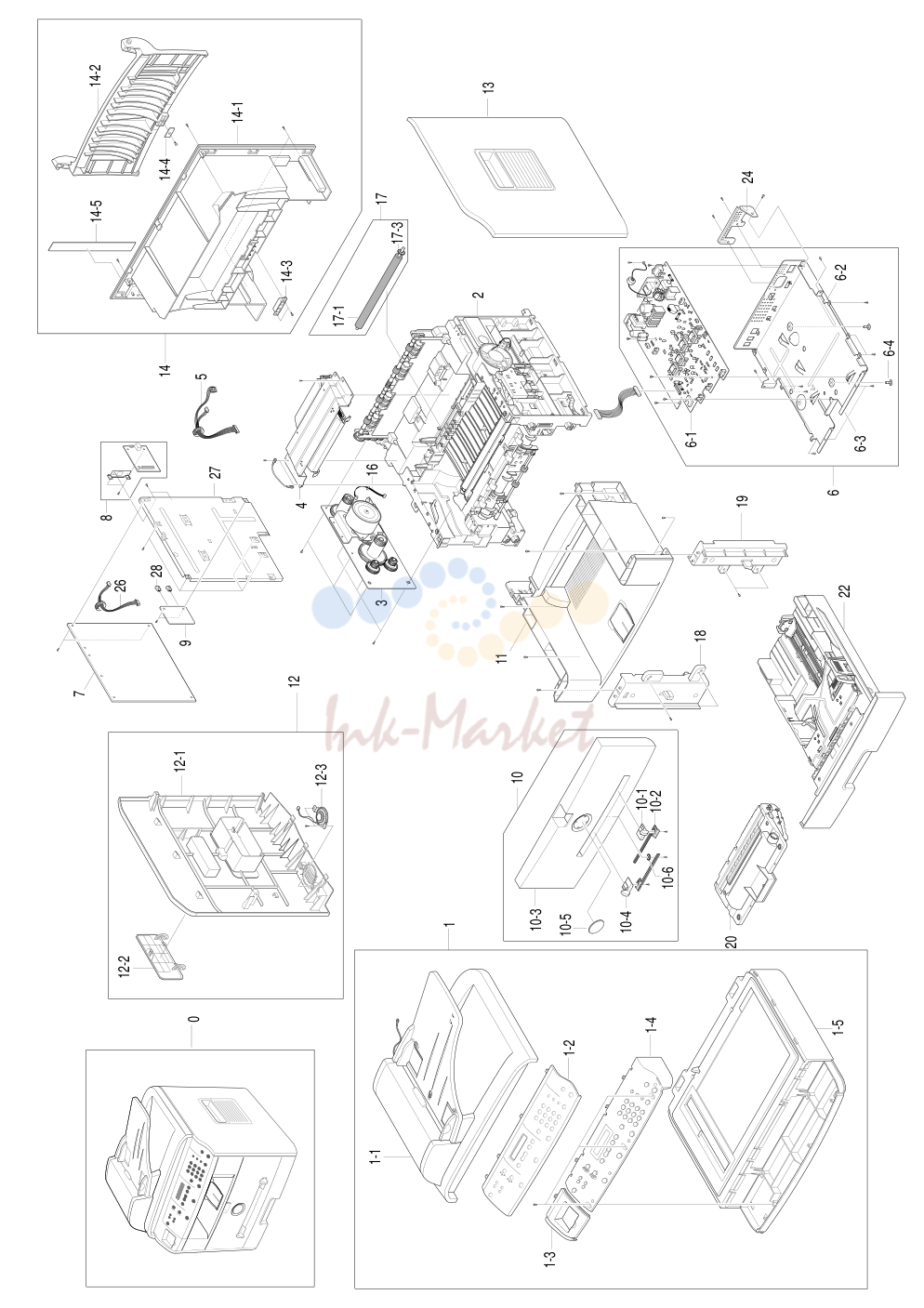

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | JC96-03080A запросить цену → | ELAHOU-UNITSCAN |
| JC96-03604A запросить цену → | 1-1 ELAHOU-ADF | |
| JC63-00377A запросить цену → | 1-2 крышка-OPE DUMMYR2 | |
| JC63-00378A запросить цену → | 1-3 крышка-OPE POCKET | |
| JC96-03070A запросить цену → | 1-4 ELAHOU-OPE | |
| JC96-03067A запросить цену → | 1-5 ELAHOU-PLATEN | |
| 2 | JC96-03098A запросить цену → | ELAUNIT-рама DELL |
| 3 | JC96-03078A запросить цену → | ELAUNIT-RX привод |
| 4 | JC59-00018B запросить цену → | узел-HUMMINGBIRD LSU |
| 5 | JC39-00321A запросить цену → | CBF жгут-LSU |
| 6 | JC96-03107A запросить цену → | ELAHOU-SHIELD ASS’YLV, 110V |
| JC96-03108A запросить цену → | ELAHOU-SHIELD ASS’YHV, 220V | |
| JC44-00070A запросить цену → | 6-1 SMPS-SMPS(V1)+HVPS, 110V | |
| JC44-00071A запросить цену → | SMPS-SMPS(V2)+HVPS, 220V | |
| JC97-01794A запросить цену → | 6-2 MEAUNIT-SHIELD ENGINE | |
| JC63-00399A запросить цену → | 6-3 SHIELD-ENGINE R2 | |
| 7 | JC92-01601A запросить цену → | PBAMAIN-MAIN CONTROLLER |
| 8 | JC96-02906A запросить цену → | ELAHOU-NPC3_PRT |
| JC92-01466A запросить цену → | 8-1 PBASUB-NPC3_PRT | |
| JC61-00809A запросить цену → | 8-2 кронштейн-NPC | |
| 9 | JC92-01607A запросить цену → | MODULAR JACK в сборе |
| 10 | JC97-01933A запросить цену → | MEAUNIT-крышка передний |
| JC70-00475A запросить цену → | 10-1 ADJUST-MANUALR_R2 | |
| JC70-00304A запросить цену → | 10-2 ADJUSTRACK-M-MANUAL | |
| JC63-00389A запросить цену → | 10-3 крышка-FRONTR2 | |
| JC70-00474A запросить цену → | 10-4 ADJUST-MANUALL_R2 | |
| JC66-00387A запросить цену → | 10-5 шестерня-RACK_PINION | |
| 11 | JC97-01932A запросить цену → | MEAUNIT-крышка MIDDLE |
| 12 | JC96-09079A запросить цену → | ELAHOU-крышка SIDE L |
| JC96-03079A запросить цену → | 12-1 крышка-SIDE L_R2 | |
| JC63-00390A запросить цену → | 12-2 крышка-DIMM R2 |

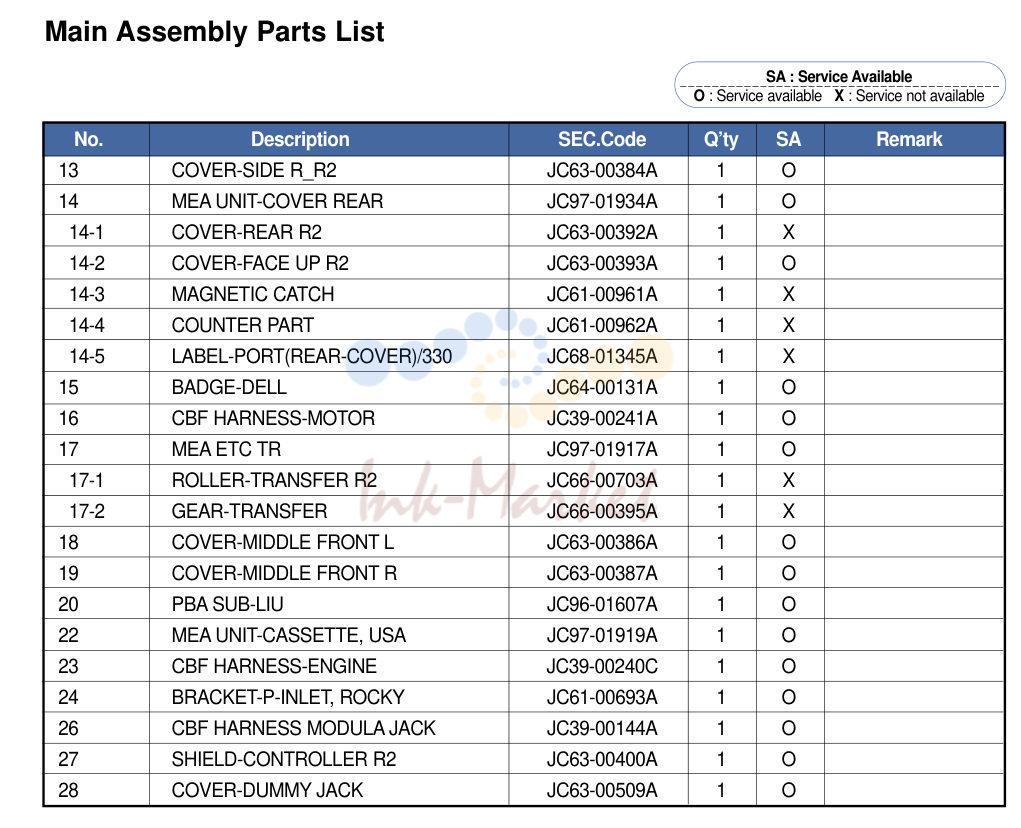

Main в сборе
| № | Артикул | Наименование |
|---|---|---|
| 13 | JC63-00384A запросить цену → | крышка-SIDE R_R2 |
| 14 | JC97-01934A запросить цену → | MEAUNIT-крышка задний |
| JC63-00392A запросить цену → | 14-1 крышка-задний R2 | |
| JC63-00393A запросить цену → | 14-2 крышка-FACE UPR2 | |
| JC61-00961A запросить цену → | 14-3 MAGNETIC CATCH | |
| JC61-00962A запросить цену → | 14-4 COUNTER PART | |
| JC68-01345A запросить цену → | 14-5 LABEL-PORT(задний-крышка)/330 | |
| 15 | JC64-00131A запросить цену → | BADGE-DELL |
| 16 | JC39-00241A запросить цену → | CBF жгут-мотор |
| 17 | JC97-01917A запросить цену → | MEAETC TR |
| JC66-00703A запросить цену → | 17-1 ролик-TRANSFER R2 | |
| JC66-00395A запросить цену → | 17-2 шестерня-TRANSFER | |
| 18 | JC63-00386A запросить цену → | крышка-MIDDLE FRONTL |
| 19 | JC63-00387A запросить цену → | крышка-MIDDLE FRONTR |
| 20 | JC96-01607A запросить цену → | PBASUB-LIU |
| 22 | JC97-01919A запросить цену → | MEAUNIT-CASSETTE, USA |
| 23 | JC39-00240C запросить цену → | CBF жгут-ENGINE |
| 24 | JC61-00693A запросить цену → | кронштейн-P-INLET, ROCKY |
| 26 | JC39-00144A запросить цену → | CBF жгут MODULAJACK |
| 27 | JC63-00400A запросить цену → | SHIELD-CONTROLLER R2 |
| 28 | JC63-00509A запросить цену → | крышка-DUMMYJACK |

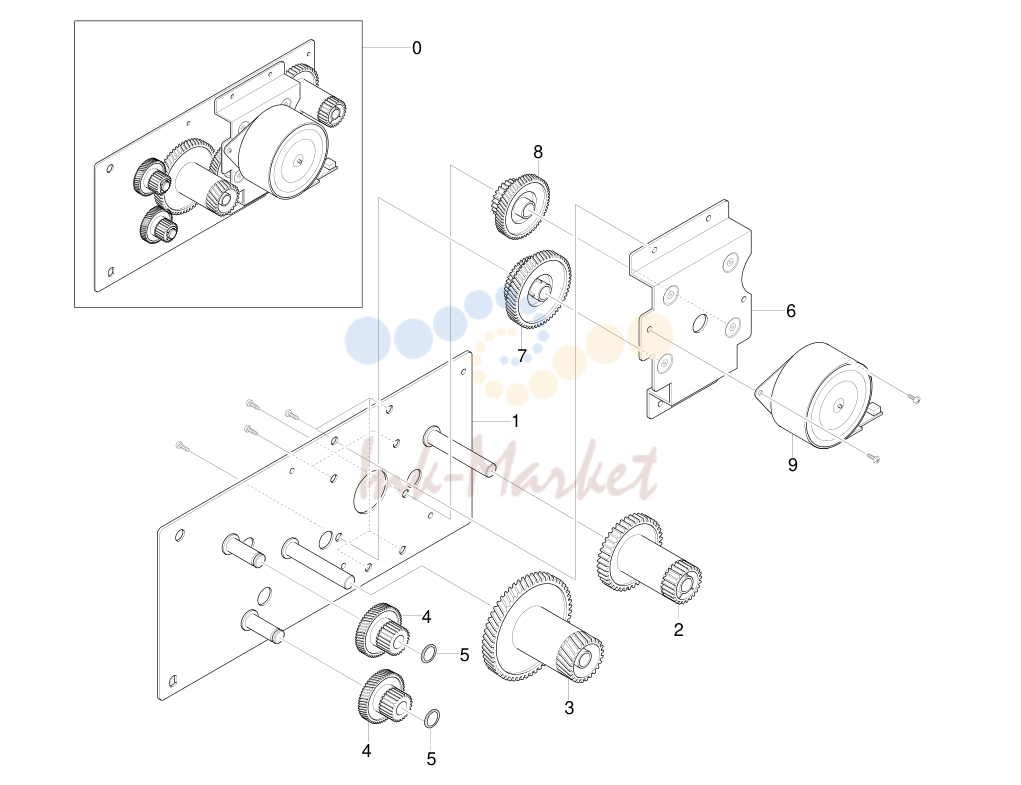

RX привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03078A запросить цену → | ELAUNIT-RX привод |
| 1 | JC61-00891A запросить цену → | кронштейн-шестерня MAIN |
| 2 | JC66-00388A запросить цену → | шестерня-RDCN 53/26 |
| 3 | JC66-00706A запросить цену → | шестерня-RDCN 113/33 |
| 4 | JC66-00389A запросить цену → | шестерня-RDCN 57/18 |
| 6 | JC61-00916A запросить цену → | кронштейн-мотор MAIN R2 |
| 7 | JC66-00390A запросить цену → | шестерня-RDCN 103/41 |
| 8 | JC66-00392A запросить цену → | шестерня-RDCN 90/31 |
| 9 | JC31-00037A запросить цену → | мотор STEP-MAIN |
ADF в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03133A запросить цену → | ELAHOU-ADF-ENGINE |
| 1 | JC97-01939A запросить цену → | MEAUNIT-ADF верхний |
| JC63-00450A запросить цену → | 1-1 крышка-ADF верхний R2 | |
| JC97-01940A запросить цену → | 1-2 MEAUNIT-держатель ADF | |
| JC61-00893A запросить цену → | 1-2-2 держатель-PAD ADF | |
| JC61-00387A запросить цену → | 1-2-3 пружина ETC-PAD | |
| JC63-00373A запросить цену → | 1-2-4 SHEET-ADF держатель | |
| 2 | JC96-03066A запросить цену → | ELAHOU-ADF нижний |
| JC63-00370A запросить цену → | 2-1 крышка-ADF нижний R2 | |
| JC92-01618A запросить цену → | 2-2 PBASUB-ADF | |
| JC63-00372A запросить цену → | 2-3 заземление-ADF R2 | |
| 38 | JC66-00460A запросить цену → | 2-4 вал-M-FEED шестерня |
| JC66-00560A ✓ в наличии | 2-5 ролик-привод | |
| JC72-01320A запросить цену → | 2-6 -ACTEMPTYADF | |
| JC72-01010A запросить цену → | 2-7 -ACTUATOR REGI датчик | |
| JC72-01011A запросить цену → | 2-8 -ACTUATOR SCAN датчик | |
| JC70-10467A запросить цену → | 2-10 IPR-GROUND_ROLLER | |
| JC66-00559A под заказ | 2-12 ролик-EXIT | |
| JC75-00095A запросить цену → | 2-13 MEC-BRUSH ANTISTATIC | |
| JC72-00752A запросить цену → | 2-14 PPR-WHITE BAR SHEET | |
| JC39-00278A запросить цену → | 2-16 CBF жгут-ADF | |
| JC66-00310A запросить цену → | 2-17 шестерня-AGITATOR-2 | |
| JC61-00712A запросить цену → | 2-19 направляющая-STACKER SUB | |
| JC39-00187A запросить цену → | 2-20 CBF жгут ADF ролик GND | |
| JC70-00225A запросить цену → | 2-21 IPR-BRKTWHITE BAR | |
| JC61-00548A запросить цену → | 2-22 пружина ETC WHITE BAR | |
| 3 | JC96-03065A запросить цену → | ELAHOU-ADF мотор |
| JC61-00892A запросить цену → | 3-1 кронштейн-шестерня ADF | |
| JC31-00023A запросить цену → | 3-2 мотор BLOWER-ADF | |
| 39 | JC66-00322A запросить цену → | 3-5 шестерня-муфта |
| 35 | JC66-00458A запросить цену → | 3-7 шестерня-IDLE ADF |
| JC66-00456A ✓ в наличии | 3-8 шестерня-40/21 ADF |

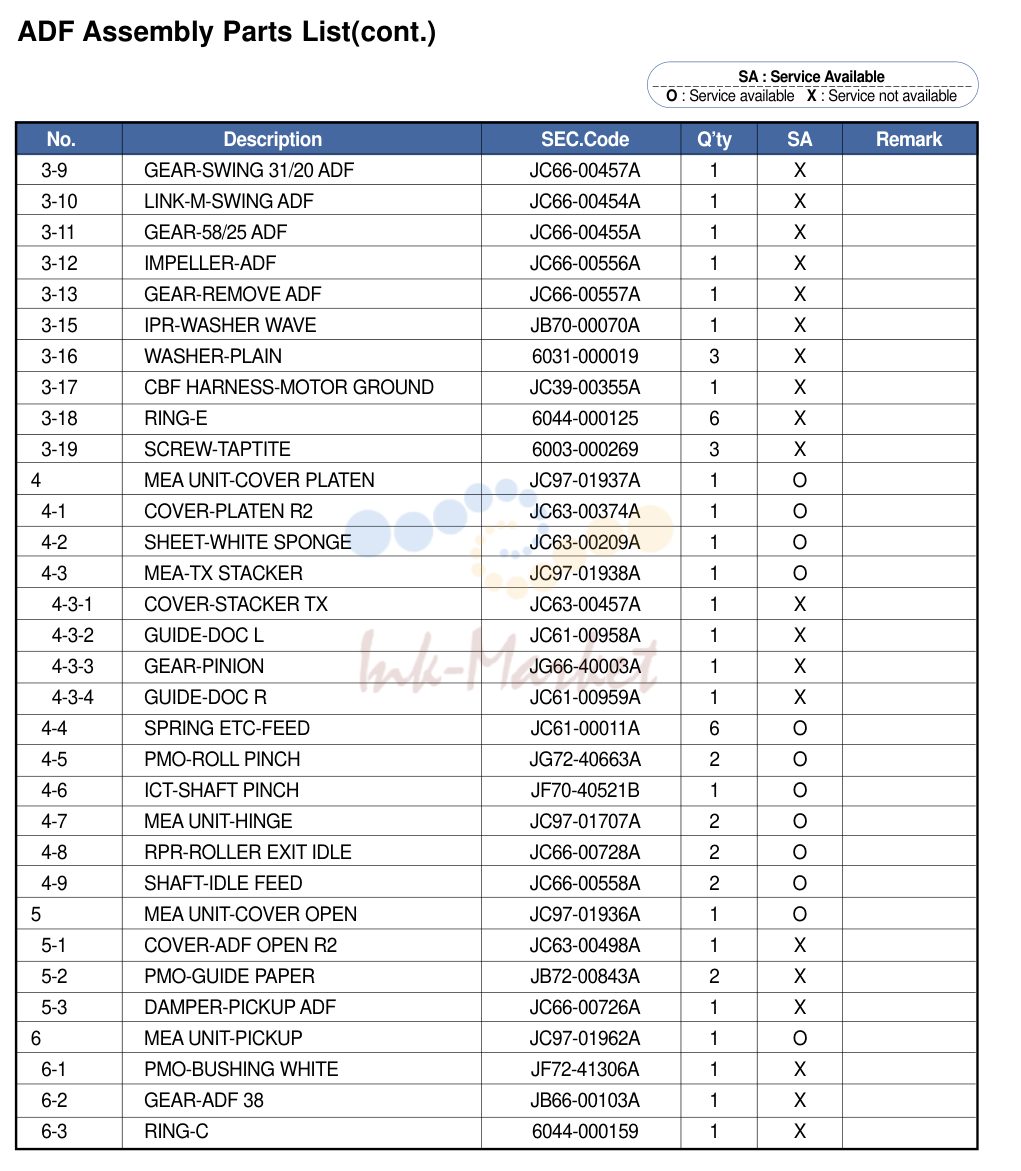

Узел 5
| № | Артикул | Наименование |
|---|---|---|
| JC66-00457A запросить цену → | 3-9 шестерня-SWING 31/20 ADF | |
| JC66-00454A запросить цену → | 3-10 LINK-M-SWING ADF | |
| JC66-00455A запросить цену → | 3-11 шестерня-58/25 ADF | |
| JC66-00556A запросить цену → | 3-12 IMPELLER-ADF | |
| JC66-00557A запросить цену → | 3-13 шестерня-REMOVE ADF | |
| JC39-00355A запросить цену → | 3-17 CBF жгут-мотор заземление | |

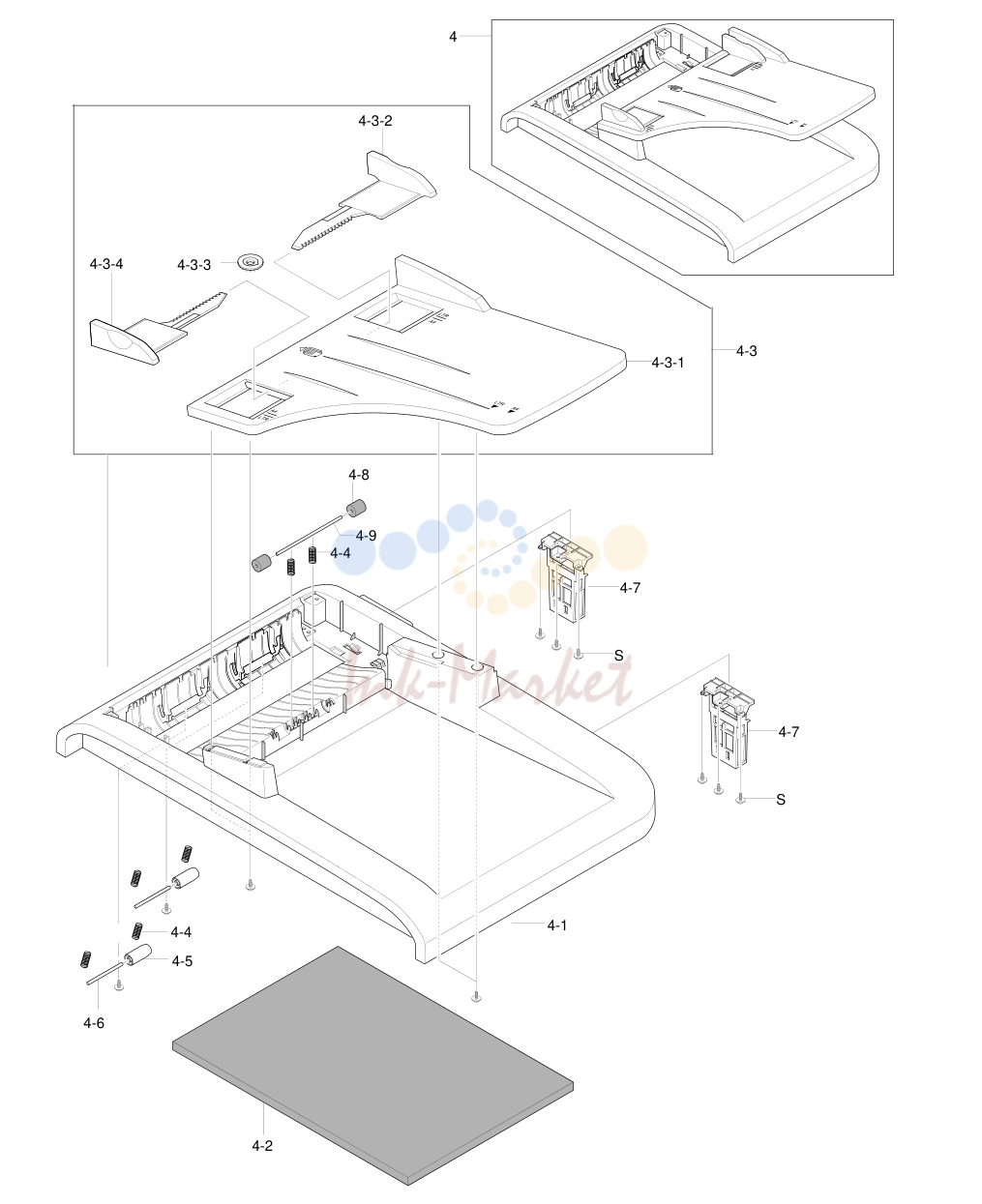

| 4 | JC97-01937A запросить цену → | MEAUNIT-крышка PLATEN |
| JC63-00374A запросить цену → | 4-1 крышка-PLATEN R2 | |
| JC63-00209A запросить цену → | 4-2 SHEET-WHITE SPONGE | |
| JC97-01938A запросить цену → | 4-3 MEA-TX STACKER | |
| JC63-00457A запросить цену → | 4-3-1 крышка-STACKER TX | |
| JC61-00958A запросить цену → | 4-3-2 направляющая-DOC L | |
| JC61-00959A запросить цену → | 4-3-4 направляющая-DOC R | |
| JC61-00011A запросить цену → | 4-4 пружина ETC-FEED | |
| JC97-01707A запросить цену → | 4-7 MEAUNIT-HINGE | |
| JC66-00728A запросить цену → | 4-8 RPR-ролик EXITIDLE | |
| JC66-00558A запросить цену → | 4-9 вал-IDLE FEED | |
| 5 | JC97-01936A запросить цену → | MEAUNIT-крышка OPEN |
| JC63-00498A запросить цену → | 5-1 крышка-ADF OPEN R2 | |
| JC66-00726A запросить цену → | 5-3 DAMPER-PICKUPADF | |
| 6 | JC97-01962A под заказ | MEAUNIT-PICKUP |

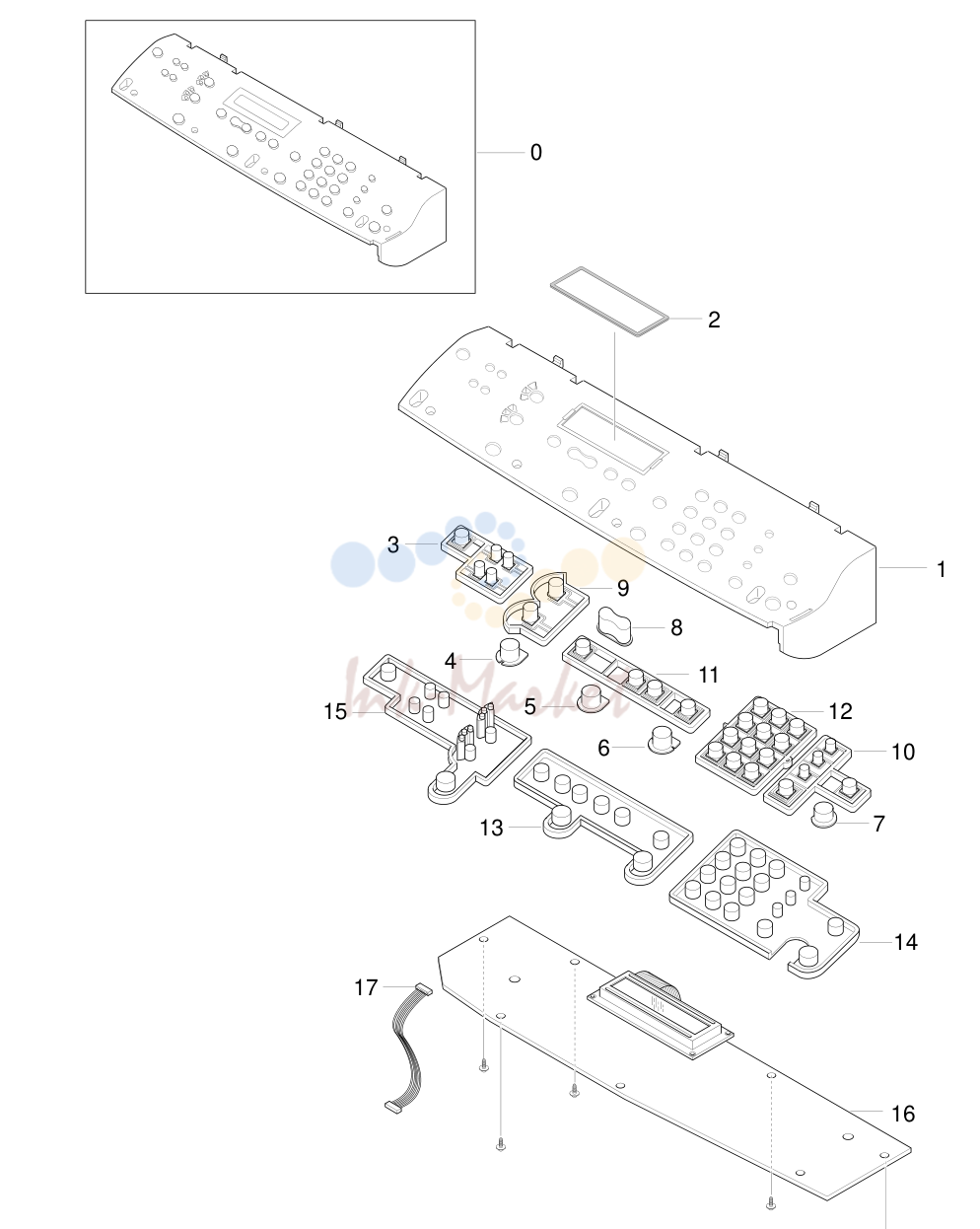

Узел 6
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03070A запросить цену → | ELAHOU-OPE |
| 1 | JC63-00376A запросить цену → | крышка-OPE R2_DELL |
| 2 | JC64-00130A запросить цену → | WINDOW-LCD |
| 3 | JC64-00120A запросить цену → | KEY-COPY_DELL |
| 4 | JC64-00126A запросить цену → | KEY-STARTCOPY |
| 5 | JC64-00127A запросить цену → | KEY-CANCEL |
| 6 | JC64-00128A запросить цену → | KEY-SEND FAX |
| 7 | JC64-00129A запросить цену → | KEY-STARTSCAN |
| 8 | JC64-00123A запросить цену → | KEY-SCROLL_DELL |
| 9 | JC64-00121A запросить цену → | KEY-QUALTY |
| 10 | JC64-00125A запросить цену → | KEY-FAX_DELL |
| 11 | JC64-00122A запросить цену → | KEY-MENU |
| 12 | JC64-00124A запросить цену → | KEY-TEL_DELL |
| 13 | JC73-00176A запросить цену → | RUBBER-SCROLL_DELL |
| 14 | JC73-00177A запросить цену → | RUBBER-TEL/FAX_DELL |
| 15 | JC73-00178A запросить цену → | RUBBER-COPY_DELL |
| 16 | JC92-01503A запросить цену → | PBASUB-OPE |
Узел 7
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03067A запросить цену → | ELAHOU-PLATEN |
| 1 | JC97-01942A запросить цену → | MEAUNIT-SCAN верхний |
| JC63-00380A запросить цену → | 1-1 крышка-SCAN верхний DELL | |
| JC01-00001A запросить цену → | 1-2 GLASS-SCAN | |
| JC97-01941A запросить цену → | 1-3 MEAUNIT-SCAN DUMMY | |
| JC63-00456A запросить цену → | 1-3-1 крышка-SCAN DUMMYR2 | |
| JC63-00377B запросить цену → | крышка-SCAN DUMMYR2 | |
| JC63-00377C запросить цену → | крышка-SCAN DUMMYR2 | |
| JC63-00377D запросить цену → | крышка-SCAN DUMMYR2 | |
| JC63-00377F запросить цену → | крышка-SCAN DUMMYR2 | |
| JC74-00021A запросить цену → | 1-3-2 MCT-GLASS ADF | |
| 2 | JC96-03068A запросить цену → | ELAHOU-SCAN нижний |
| JC63-00379A запросить цену → | 2-1 крышка-SCAN нижний DELL | |
| JC96-02759A запросить цену → | 2-2 ELAHOU-CCD MODULE | |
| JC39-00269A запросить цену → | 2-3 CBF SIGNAL-CCD FFC | |
| JC72-00755A запросить цену → | 2-11 -LEVER датчик | |
| JC61-00894A запросить цену → | 2-14 держатель-CCD | |
| JC96-03069A запросить цену → | 2-15 ELAHOU-SCAN мотор | |
| JC61-00895A запросить цену → | 2-15-1 кронштейн-SCAN мотор R2 | |
| JC66-00530A запросить цену → | 2-15-3 шестерня-REDUCTION | |
| JC66-00531A запросить цену → | 2-15-5 шестерня-TIMING | |
| JC39-00348A запросить цену → | 2-16 CBF-жгут-OPE |

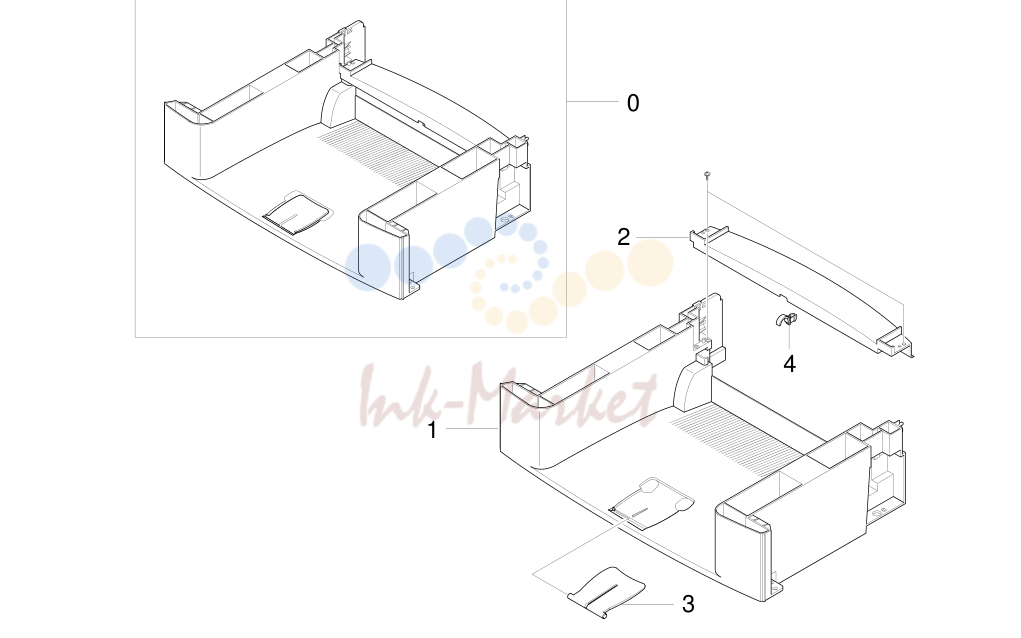

Middle крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC97-01932A запросить цену → | MEAUNIT-крышка MIDDLE |
| 1 | JC63-00385A запросить цену → | крышка-MIDDLE R2 |
| 2 | JC63-00388A запросить цену → | крышка-задний верхний |
| 3 | JC63-00513A запросить цену → | крышка-STACKEPRX |
| 4 | JC61-00902A запросить цену → | BUSH-F/DOWN R2 |

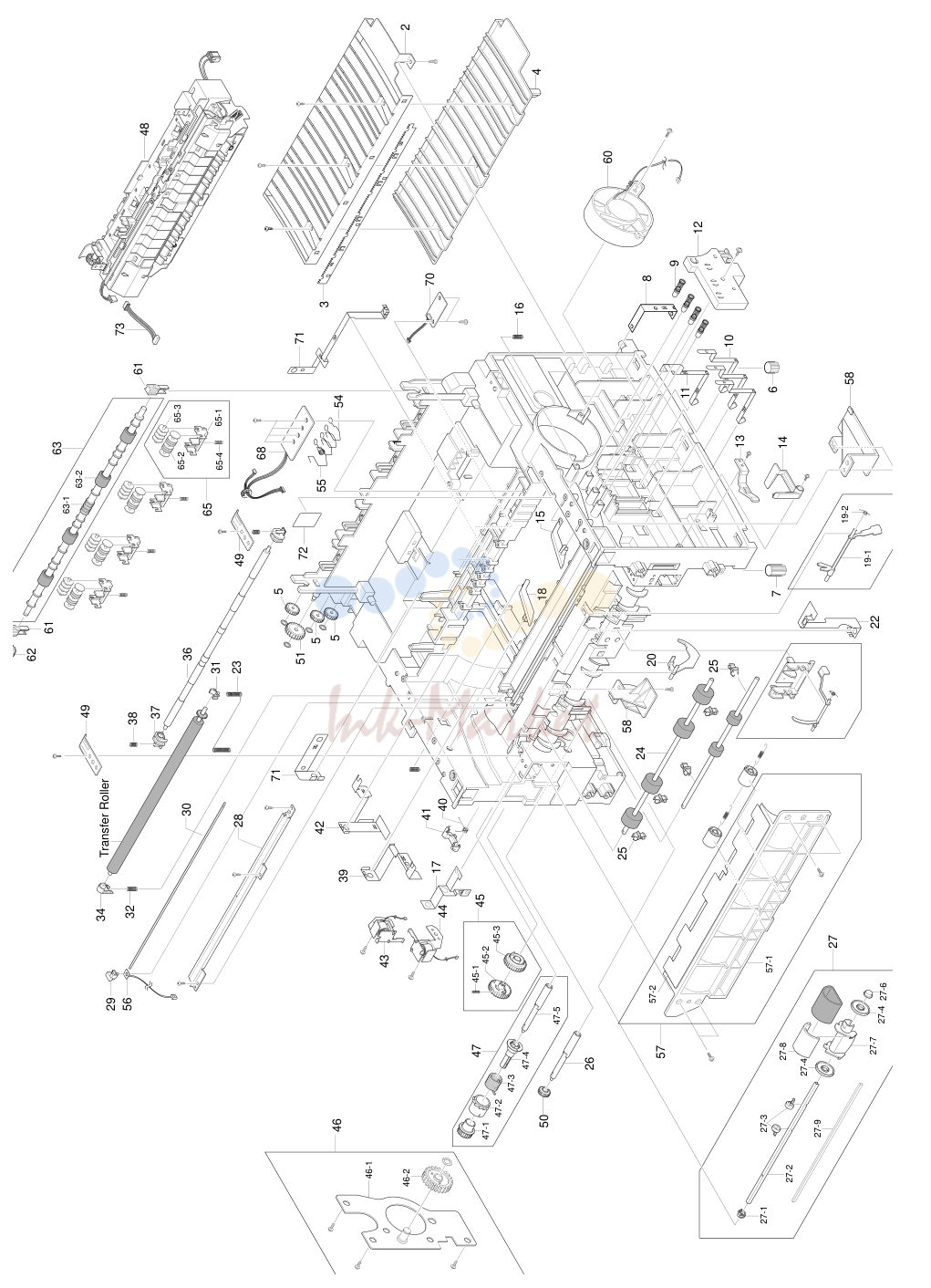

рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03098A запросить цену → | ELAUNIT-рама DELL |
| 1 | JC61-00906A запросить цену → | рама-BASE R2 |
| 2 | JC61-00607A запросить цену → | направляющая-P-TR |
| 3 | JC61-00604A запросить цену → | пластина-P-SAW |
| 4 | JC61-00594A запросить цену → | направляющая-M-TR RIB |
| 5 | JC72-00143A запросить цену → | GEAR_EXIT_DRV16 |
| 6 | JC61-00835A запросить цену → | FOOT-BACK |
| 7 | JC61-00836A запросить цену → | FOOT-передний |
| 8 | JC63-00397A запросить цену → | заземление-GUDIE TR R2 |
| 9 | JC75-00049A запросить цену → | MEC-TERMINAL |
| 10 | JC61-00903A запросить цену → | пластина-TERMINALCON R2 |
| 11 | JC61-00904A запросить цену → | пластина-TERMINALCR R2 |
| 12 | JC61-00911A запросить цену → | HOUSING-TERMINALR2 |
| 13 | JC72-00983A под заказ | LOCKER CST |
| 14 | JC72-00974A запросить цену → | ACTUATOR CVR OPEN |
| 15 | JC72-00985A ✓ в наличии | пластина направляющая DEVE_R |
| 16 | JC61-70932A запросить цену → | пружина ETC-направляющая DEVE |
| 17 | JC63-00401A запросить цену → | заземление-PUSH BUSHING |
| 18 | JC72-00984A ✓ в наличии | пластина направляющая DEVE_L |
| 19 | JC72-01323A ✓ в наличии | ACTFEED R2 |
| 20 | JC72-00975A ✓ в наличии | ACTUATOR EMPTY |
| 21 | JC72-01324A запросить цену → | ACTMANUALR2 |
| 22 | JC63-00395A запросить цену → | заземление-EARTH TR R2 |
| 23 | JC63-00403A запросить цену → | заземление-TERMINALTR |
| 24 | JC66-00526A ✓ в наличии | ролик-FEED ролик 1 |
| 25 | JC72-00382B запросить цену → | BUSHING FEED |
| 26 | JC66-00398A ✓ в наличии | вал-FEED |
| 27 | JC97-01926A под заказ | MEAUNIT-PICKUP |
| JC61-00586A запросить цену → | 27-1 BUSH-M-PICK_UPL | |
| JC66-00399A запросить цену → | 27-2 вал-P-PICK_UP | |
| JC61-00915A запросить цену → | 27-3 STOPPER-PICK UP_R2 | |
| JC72-00982A запросить цену → | 27-4 -IDLE PICK_UP | |
| JC72-01231A ✓ в наличии | 27-5 SPONGE-ролик PICK_UP | |
| JC61-00587A запросить цену → | 27-6 BUSH-M-PICK_UPR | |
| JC61-00909A запросить цену → | 27-7 HOUSING-PICK UP_R2 | |
| JC61-00910A под заказ | 27-8 HOUSING-PICK UP2_R2 | |
| JC65-00720A запросить цену → | 27-9 вал-CORE |
Узел 10
| № | Артикул | Наименование |
|---|---|---|
| 28 | JC70-00307A запросить цену → | IPR-P-EARTH TRANSFER |
| 29 | JC61-00907A запросить цену → | держатель-PTLR2 |
| 30 | JC67-00027A запросить цену → | LENS-PTL |
| 31 | JC72-00102A ✓ в наличии | BUSHING_TR(L) |
| 32 | JC61-00047A запросить цену → | пружина ETC-TR LHAWK |
| 33 | JC66-00598A запросить цену → | ролик-FEED |
| 34 | JC61-00588A ✓ в наличии | BUSH-M-TR L |
| 35 | JC63-00396A запросить цену → | заземление-печь R2 |
| 36 | JC66-00527A под заказ | вал-FEED IDLE |
| 37 | JC61-00585A запросить цену → | BUSH-M-FEED IDLE |
| 38 | JC61-70958A запросить цену → | пружина ETC-TR |
| 39 | JC63-00398A запросить цену → | заземление-DRIVE2 R2 |
| 41 | JC66-00377A запросить цену → | CAM-M-PICK_UP |
| 42 | JC63-00394A запросить цену → | заземление-привод R2 |
| 43 | JC33-00014A запросить цену → | соленоид-FEED ROCKY2 |
| 44 | JC33-00010A запросить цену → | соленоид-HB (MANUAL) |
| 45 | JC97-01929A под заказ | MEAUNIT-шестерня PICKUP |
| JC66-00705A запросить цену → | 45-1 шестерня-PICK UPB_R2 | |
| JC66-00704A запросить цену → | 45-2 шестерня-PICK UPA_R2 | |
| 46 | JC97-01925A запросить цену → | MEAUNIT-BRACKETFEED |
| JC61-00913A запросить цену → | 46-1 кронштейн-FEED R2 | |
| JC66-00690A запросить цену → | 46-2 шестерня-Z35 IDLE | |
| 47 | JC97-01788A под заказ | MEAUNIT-муфта |
| 1 | JC66-00393A ✓ в наличии | 47-1 шестерня-FEED |
| JC72-00978A запросить цену → | 47-2 -COLLAR_SPRING | |
| JC72-00981A запросить цену → | 47-4 -HUB муфта | |
| JC66-00398A ✓ в наличии | 47-5 вал-FEED | |
| 48 | JC96-03061A запросить цену → | ELAHOU-печь 110V |
| JC96-03062A запросить цену → | ELAHOU-печь 220V | |
| 49 | JC61-00914A запросить цену → | пластина-PUSH BUSHING |
| 50 | JC66-00394A запросить цену → | шестерня-FEED 2 |
| 51 | JC66-00396A запросить цену → | шестерня-IDLE 23 |
| 54 | JC70-00340A запросить цену → | IPR-P-TERMINALDEVE KEY |
рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 55 | JC63-00458A запросить цену → | заземление-TERMINALDEVE |
| 56 | JC92-01620A запросить цену → | PBASUB-PTL |
| 57 | JC97-01924A запросить цену → | MEAUNIT-направляющая PAPER |
| JC61-00905A запросить цену → | 57-1 направляющая-PAPER передний | |
| JC63-00470A запросить цену → | 57-2 SHEET-направляющая PAPER | |
| JC66-00529A запросить цену → | 57-3 ролик-M-IDLE FEED | |
| 58 | JC61-00908A запросить цену → | держатель-TERMINALR2 |
| 59 | JC61-00912A запросить цену → | держатель-ACTMANUALR2 |
| 61 | JC75-10529A запросить цену → | MEC-подшипник,EXIT |
| 62 | JC66-00038A запросить цену → | шестерня-EXITF/DOWN |
| 63 | JC66-00378A запросить цену → | ролик-EXITF/DOWN |
| 64 | JC73-40915A запросить цену → | RMO-RUBBER EXIT |
| 65 | JC97-01034A запросить цену → | MEARACK-EXITROLLER |
| JC72-41006A запросить цену → | 65-1 -держатель EXITROLL | |
| JC72-41007A под заказ | 65-2 -ролик FD F | |
| JC72-41008A запросить цену → | 65-3 -ролик FD R | |
| JC61-70911A запросить цену → | 65-4 пружина ETC-EXITROLLFD | |
| 66 | JC61-00917A запросить цену → | направляющая-SUB передний |
| 68 | JC92-01605A запросить цену → | плата-SUB-CRUM |
| 69 | JC39-00356A запросить цену → | CBF жгут CRUM2 |
| 70 | JC92-01604A запросить цену → | PBASUB-EXITSENSOR |
| 71 | JC63-00402A запросить цену → | заземление-SHIELD R2 |
| 72 | JC68-00317A запросить цену → | LABEL(R)-HOTCAUTION,KME |
| 73 | JC31-00025A запросить цену → | FAN-DC |
печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03061A запросить цену → | ELAHOU-печь 110V |
| JC96-03062A запросить цену → | ELAHOU-печь 220V | |
| 1 | JC63-00363A запросить цену → | крышка-печь R2 |
| 2 | JC61-00886A запросить цену → | держатель-пластина CLAW R2 |
| 3 | JC61-00064A запросить цену → | пружина ETC-CLAW |
| 4 | JC72-40361A запросить цену → | ROLLER_EXIT |
| 5 | JC61-70976A ✓ в наличии | пружина ETC-печь EXIT |
| 6 | JC47-00005A запросить цену → | THERMOSTAT-150 |
| 7 | JC72-00143A запросить цену → | GEAR_EXIT_DRV16 |
| 8 | JC66-00396A запросить цену → | шестерня-IDLE 23 |
| 10 | JC66-00397A запросить цену → | шестерня-RDCN 25/15 |
| 11 | JC66-00729A ✓ в наличии | ролик-HEATER |
| 12 | JC70-00473A запросить цену → | ELECTRODE-LFETR2 |
| 14 | JC70-00472A запросить цену → | ELECTRODE-RIGHTR2 |
| 15 | JC39-00353A запросить цену → | CBF жгут-печь 110V |
| JC39-00354A запросить цену → | CBF жгут-печь 220V | |
| 16 | JC61-00887A ✓ в наличии | BUSH-HR R_R2 |
| 17 | JC68-30928D запросить цену → | LABEL(P)-CAUTION, HOT_FUSER |
| 18 | JC73-00017A запросить цену → | RMO-RUBBER_EXIT |
| 19 | JC66-00380A под заказ | ролик-M-EXITF/UP |
| 20 | JC66-00600B под заказ | ролик-PRESSURE |
| 21 | JC66-10901A под заказ | подшипник-PRESSURE/R |
| 23 | JC72-00382A запросить цену → | BUSHING TX |
| 24 | JC61-00581A запросить цену → | держатель-ACTUATOR |
| 25 | JC72-01319A запросить цену → | ACTUATOR EXITR2 |
| 26 | JC61-00890A запросить цену → | рама-печь R2 |
| 27 | JC61-00889A запросить цену → | направляющая-INPUTR2 |
| 30 | JC61-00888A ✓ в наличии | BUSH-HR L_R2 |
| 31 | JC61-00605A запросить цену → | пластина-P-CLAW |
| 32 | JC66-00695A ✓ в наличии | шестерня-печь R2 |
| 34 | JC68-00408A запросить цену → | LABEL(R)-LV печь |
| 38 | JC75-00095A запросить цену → | BRUSH-ANTISTAIC |
Cassette в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC97-01919A запросить цену → | MEAUNIT-CASSETTE, USA |
| 1 | JC61-00876A запросить цену → | рама-M-CASSETTE |
| 2 | JC61-00918A запросить цену → | направляющая-M-EXTENSION LARGE |
| 3 | JC61-00960A запросить цену → | направляющая-EXTENSION SMALL |
| 4 | JC61-00603A запросить цену → | пластина-P-KNOCK_UP |
| 6 | JC97-01931A ✓ в наличии | MEAUNIT-держатель PAD |
| JC61-00580A запросить цену → | 6-1 держатель-M-PAD | |
| JC63-00407A запросить цену → | 6-2 SHEET-держатель PAD R2 | |
| JC73-00140A ✓ в наличии | 6-3 RPR-FRICTION PAD | |
| JC70-00314A ✓ в наличии | 6-4 IPR-пластина PAD | |
| 7 | JC61-70911A запросить цену → | пружина ETC-EXITROLLFD |
| 8 | JC63-00368A запросить цену → | крышка-SUB CASSETTE R2 |
| 10 | JC72-00972A запросить цену → | PLATE_LOCKER |
| 12 | JC70-00300G запросить цену → | ADJUST-M-CASSETTE_L |
| 13 | JC70-00301G запросить цену → | ADJUST-M-CASSETTE_R |
| 15 | JC73-00141A ✓ в наличии | RPR-PAD CASSETTE |
| 16 | JC66-00719A запросить цену → | CAM-KNOCK UP |

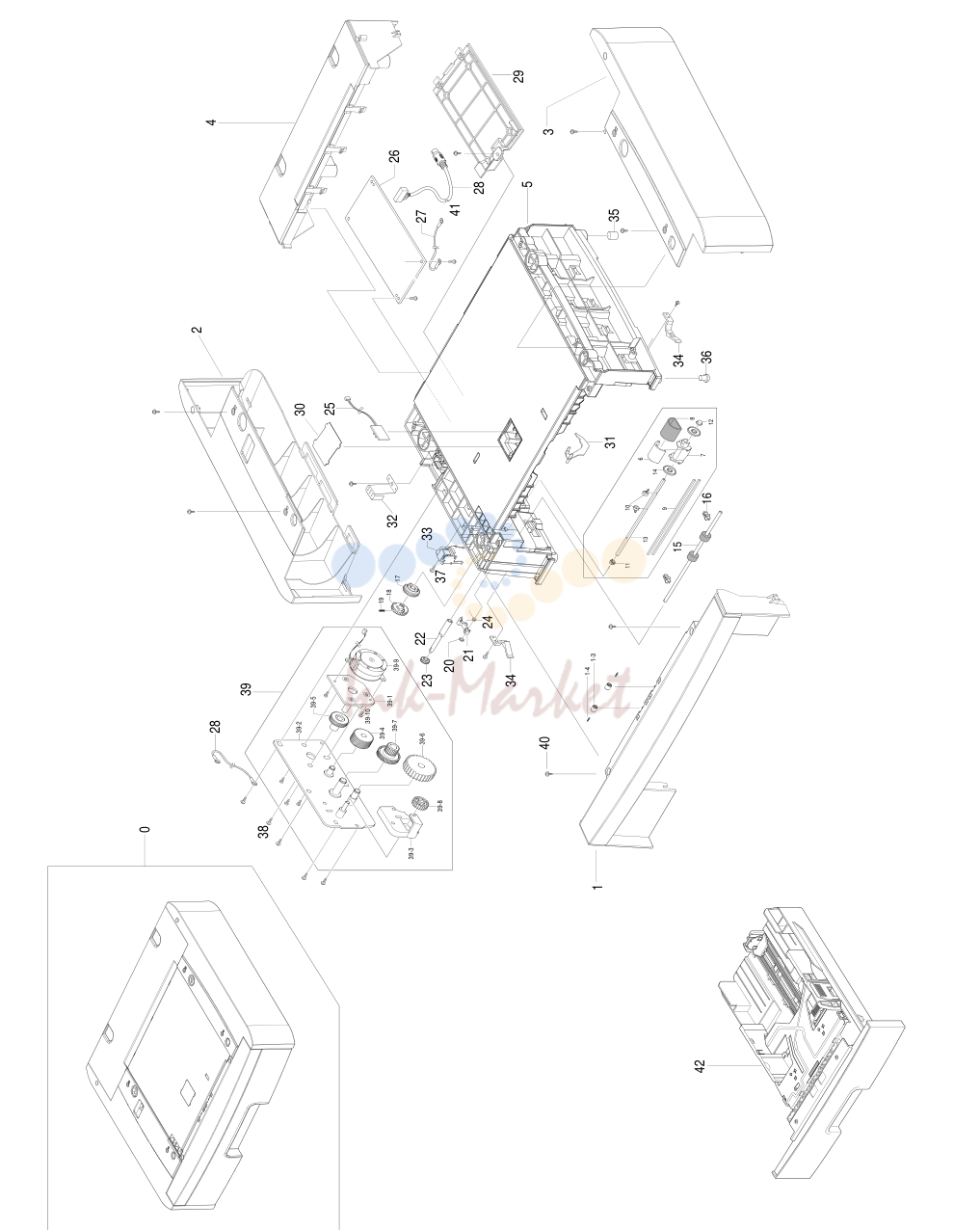

в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | JC96-03096A запросить цену → | ELAHOU-SCF R2 |
| 1 | JC63-00364A запросить цену → | крышка-M-FRONTSCF R2 |
| 2 | JC63-00365A запросить цену → | крышка-M-LEFTSCF R2 |
| 3 | JC63-00366A запросить цену → | крышка-M-RIGHTSCF R2 |
| 4 | JC63-00367A запросить цену → | крышка-M-задний SCF R2 |
| 5 | JC61-00877C запросить цену → | рама |
| 6 | JC61-00909A запросить цену → | HOUSING-M-PICKUP_R2 |
| 7 | JC61-00910A под заказ | HOUSING-M-PICKUP2_R2 |
| 8 | JC72-01231A ✓ в наличии | SPONGE -ролик PICK_UP |
| 9 | JC66-00720A запросить цену → | вал-P-CORE |
| 10 | JC61-00593A запросить цену → | BUSHING-PICK_UP |
| 11 | JC61-00586A запросить цену → | BUSH-M-PICK_UPL |
| 12 | JC61-00587A запросить цену → | BUSH-M-PICK_UPR |
| 13 | JC66-00399A запросить цену → | вал-P-PICK_UP |
| 14 | JC72-00982A запросить цену → | IDLE PICK_UP |
| 15 | JC66-00598A запросить цену → | ролик -FEED |
| 16 | JC72-00382A запросить цену → | BUSHING TX |
| 17 | JC72-00979A запросить цену → | шестерня PICK_UPA |
| 18 | JC72-00980A запросить цену → | шестерня PICK_UPB |
| 21 | JC66-00377A запросить цену → | CAM-M-PICK_UP |
| 22 | JC66-00527A под заказ | вал-FEED |
| 23 | JC66-00394A запросить цену → | шестерня -FEED 2 |
| 25 | JC92-01364B запросить цену → | PCB-датчик |
| 26 | JC92-01614A запросить цену → | PBASUB-SCF |
| 27 | JC39-00366A запросить цену → | CBF жгут -SCF GND |
| 28 | JC39-00357A запросить цену → | CBF жгут -SCF |
| 29 | JC63-00492A запросить цену → | крышка-M-SIMM R2 |
| 30 | JC63-00369A запросить цену → | SHEET-крышка датчик |
| 31 | JC72-00975A ✓ в наличии | ACTUATOR EMPTY |
| 32 | JC70-11028A запросить цену → | IPR-GND TOP |
| 33 | JC33-00010A запросить цену → | соленоид-HB(MANUAL) |
| 34 | JC72-00983A под заказ | LOCKER CST |
| 35 | JC61-00835A запросить цену → | FOOT-BACK |
| 36 | JC61-00836A запросить цену → | FOOT-передний |

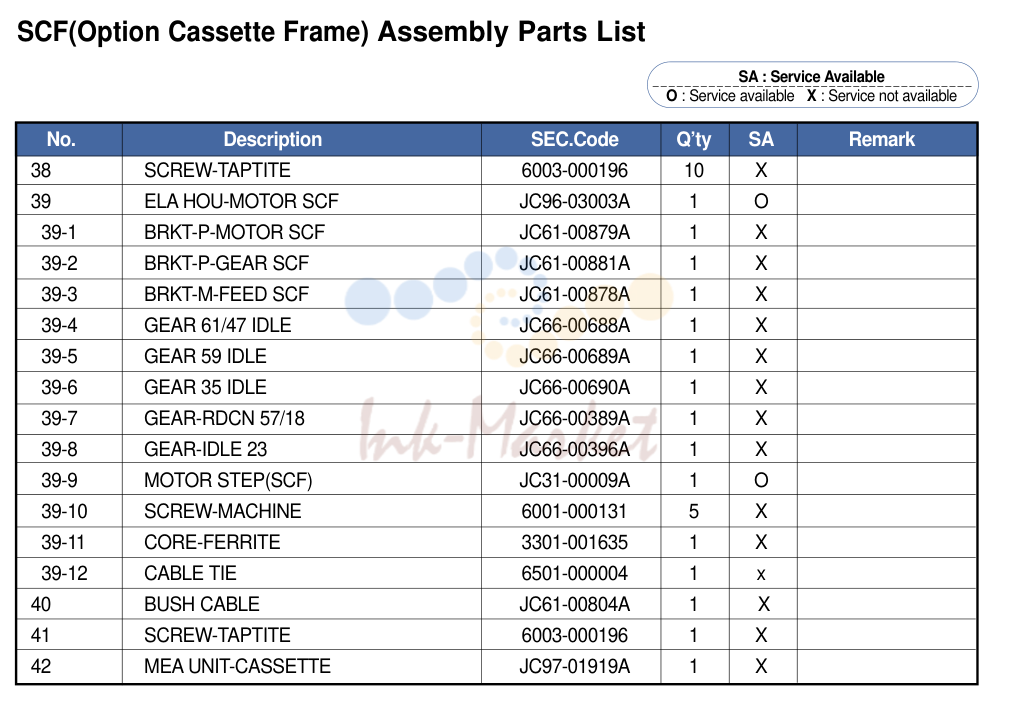

в сборе
| № | Артикул | Наименование |
|---|---|---|
| 39 | JC96-03003A запросить цену → | ELAHOU-мотор SCF |
| JC61-00879A запросить цену → | 39-1 BRKT-P-мотор SCF | |
| JC61-00881A запросить цену → | 39-2 BRKT-P-шестерня SCF | |
| JC61-00878A запросить цену → | 39-3 BRKT-M-FEED SCF | |
| JC66-00688A запросить цену → | 39-4 шестерня 61/47 IDLE | |
| 59 | JC66-00689A запросить цену → | 39-5 шестерня IDLE |
| 35 | JC66-00690A запросить цену → | 39-6 шестерня IDLE |
| JC66-00389A запросить цену → | 39-7 шестерня-RDCN 57/18 | |
| 23 | JC66-00396A запросить цену → | 39-8 шестерня-IDLE |
| JC31-00009A запросить цену → | 39-9 мотор STEP(SCF) | |
| 40 | JC61-00804A запросить цену → | BUSH шлейф |
| 42 | JC97-01919A запросить цену → | MEAUNIT-CASSETTE |
комментарии
