Brother PDS 5000 PDS 5000F PDS 6000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

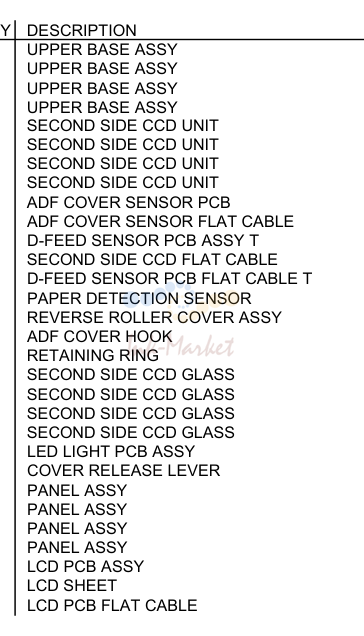

верхний
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1572001 запросить цену → | верхний BASE в сборе PDS-5000 |
| 1 | LD1834001 запросить цену → | верхний BASE в сборе PDS-5000F |
| LD1617001 запросить цену → | SECOND SIDE CCD узел PDS-5000 | |
| 1-1 | LD1617001 запросить цену → | SECOND SIDE CCD узел PDS-6000 |
| 1-1 | LD1833001 запросить цену → | SECOND SIDE CCD узел PDS-5000F |
| 1-2 | LD1574001 запросить цену → | ADF крышка датчик плата |
| 1-3 | LD1575001 запросить цену → | ADF крышка датчик FLAT шлейф |
| LD1576001 запросить цену → | D-FEED датчик плата в сборе T | |
| 1-5 | LD1577001 запросить цену → | SECOND SIDE CCD FLAT шлейф |
| 1-6 | LD1578001 запросить цену → | D-FEED датчик плата FLAT шлейф T |
| 1-7 | LD1579001 запросить цену → | PAPER DETECTION датчик |
| 1-8 | LD1580001 запросить цену → | REVERSE ролик крышка в сборе |
| 1-9 | LD1581001 запросить цену → | ADF крышка HOOK |
| LD1582001 запросить цену → | RETAINING RING | |
| LD1583001 запросить цену → | SECOND SIDE CCD GLASS PDS-5000 | |
| 1-11 | LD1583001 запросить цену → | SECOND SIDE CCD GLASS PDS-6000 |
| 1-11 | LD1840001 запросить цену → | SECOND SIDE CCD GLASS PDS-5000F |
| 1-12 | LD1585001 запросить цену → | LED LIGHT плата в сборе |
| LD1587001 запросить цену → | крышка RELEASE рычаг | |
| LD1588001 запросить цену → | PANEL в сборе PDS-5000 | |
| 2 | LD1606001 запросить цену → | PANEL в сборе PDS-6000 |
| 2 | LD1841001 запросить цену → | PANEL в сборе PDS-5000F |
| 2 | LD1846001 запросить цену → | PANEL в сборе PDS-6000F |
| 2-1 | LD1570001 запросить цену → | LCD плата в сборе |
| 2-2 | LD1571001 запросить цену → | LCD SHEET |
| LD1569001 запросить цену → | LCD плата FLAT шлейф |

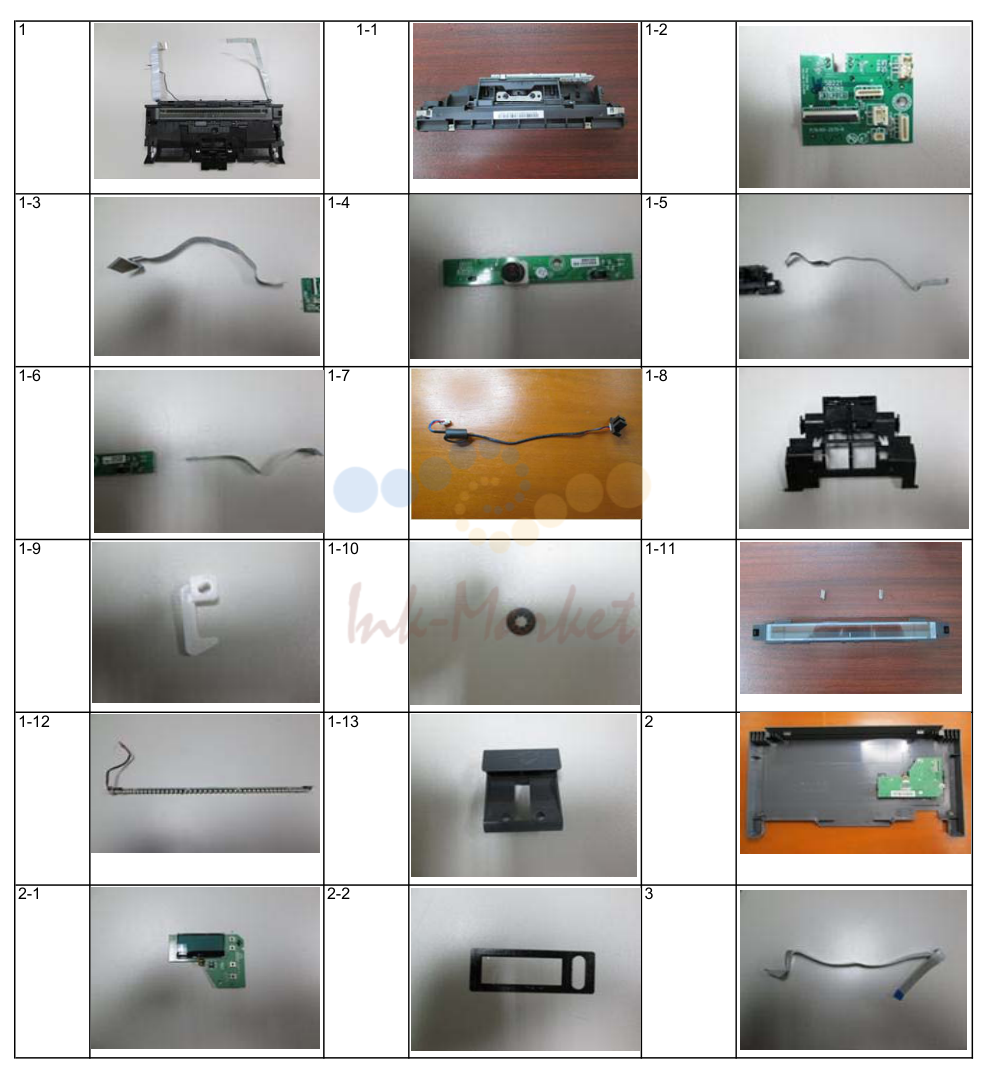

нижний
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1573001 запросить цену → | FIRST SIDE CCD узел PDS-5000 |
| 1 | LD1832001 запросить цену → | FIRST SIDE CCD узел PDS-5000F |
| LD1592001 запросить цену → | PICK-UP ролик крышка | |
| 3 | LD1593001 запросить цену → | FIRST SIDE CCD GLASS PDS-5000 |
| 3 | LD1839001 запросить цену → | FIRST SIDE CCD GLASS PDS-5000F |
| 4 | LD1595001 запросить цену → | FEED ролик в сборе |
| LD1596001 запросить цену → | EXIT ролик в сборе | |
| 6 | LD1577001 запросить цену → | FIRST SIDE CCD FLAT шлейф |
| 7 | LD1598001 запросить цену → | D-FEED датчик плата в сборе R |
| 8 | LD1599001 запросить цену → | D-FEED датчик плата FLAT шлейф R |
| 9 | LD1600001 запросить цену → | FEED DRIVE ремень |
| 10 | LD1664001 запросить цену → | FEED DRIVE ремень S |
| LD1601001 запросить цену → | FEED мотор | |
| 13 | LD1724001 запросить цену → | мотор GASKET |
| 14 | LD1585001 запросить цену → | LED LIGHT плата в сборе |
| 15 | LD1602001 запросить цену → | PICK-UP DRIVE ремень |
| 16 | LD1594001 запросить цену → | вал MOUNT в сборе |
| LD1586001 запросить цену → | REVERSE ролик шестерня в сборе |

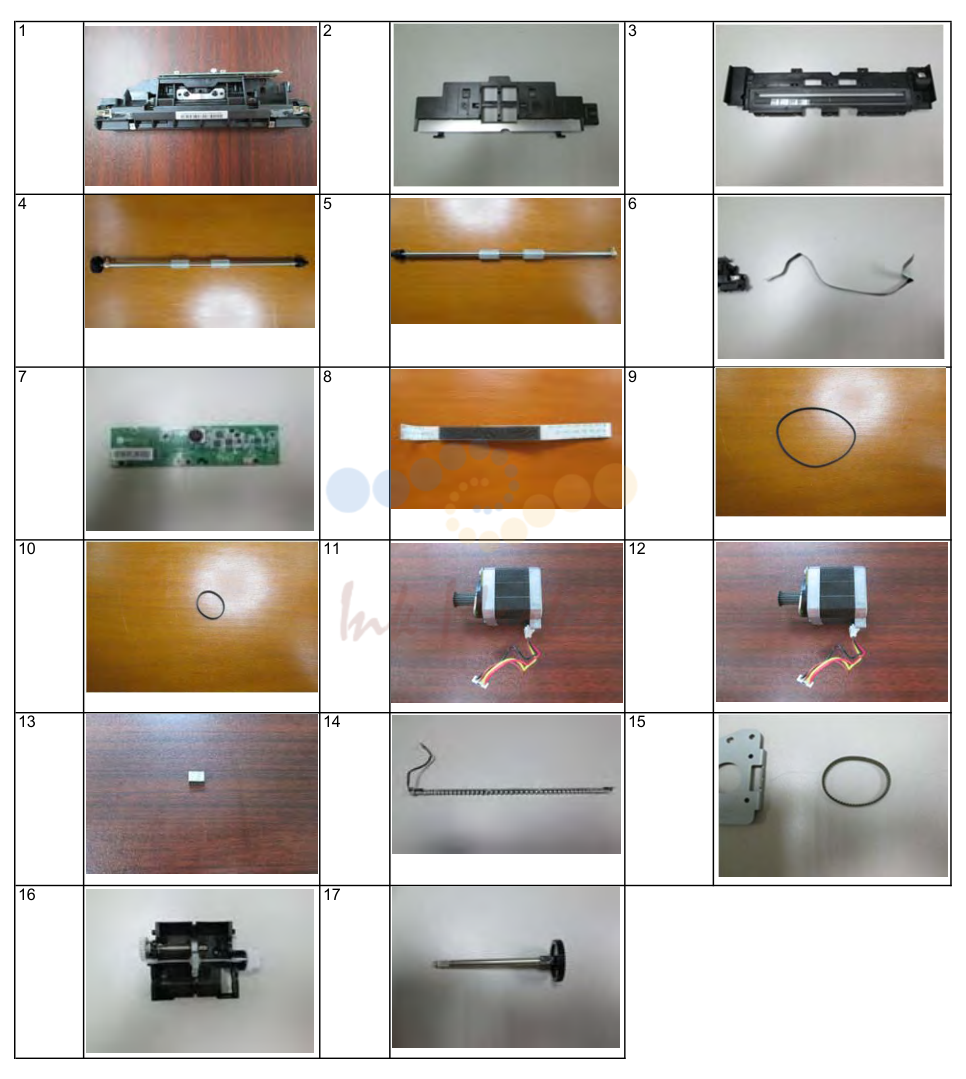

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1559001 запросить цену → | TOP крышка в сборе |
| 2 | LD1560001 запросить цену → | BACK крышка PDS-5000 |
| 2 | LD1827001 запросить цену → | BACK крышка PDS-5000F |
| LD1827001 запросить цену → | BACK крышка PDS-6000F | |
| 3 | LD1561001 запросить цену → | BOTTOM крышка в сборе PDS-5000 |
| 4 | LD1562001 запросить цену → | OUTPUT TRAY в сборе PDS-5000 |
| 5 | LD1563001 запросить цену → | SIDE крышка L |
| LD1564001 запросить цену → | SIDE крышка R | |
| 7 | LD1565001 запросить цену → | верхний BACK крышка |
| 8 | LD1828001 запросить цену → | JOINT крышка PDS-5000F |
| 9 | LD1836001 запросить цену → | BLIND SHEET CIRCLE BLACK PDS-5000F |

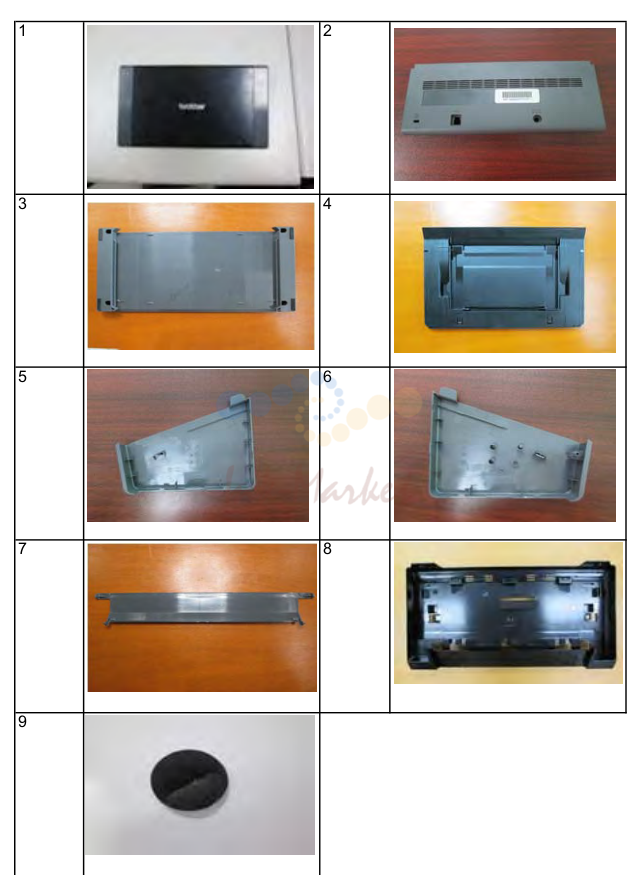

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1567001 запросить цену → | MAIN плата в сборе PDS-5000 |
| 1 | LD1605001 запросить цену → | MAIN плата в сборе PDS-6000 |
| 1 | LD1831001 запросить цену → | MAIN плата в сборе PDS-5000F |
| 1 | LD1845001 запросить цену → | MAIN плата в сборе PDS-6000F |

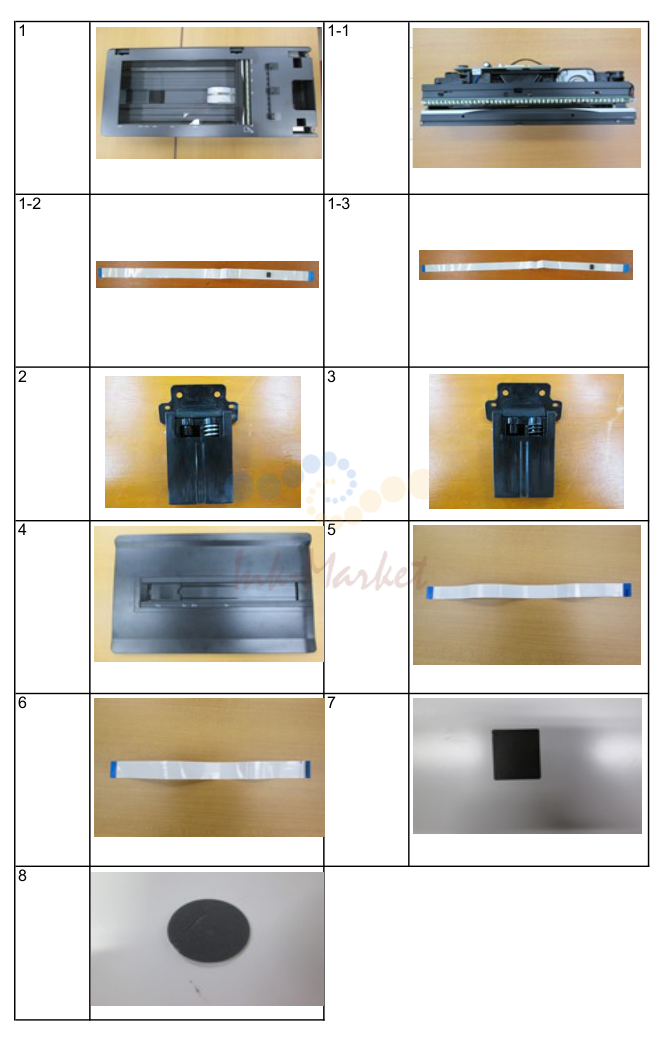

FLAT BED
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1820001 запросить цену → | FLAT BED узел PDS-5000F |
| 1-1 | LD1824001 запросить цену → | FB CCD узел PDS-5000F |
| LD1826001 запросить цену → | FB CCD FLAT шлейф 24 PDS-5000F | |
| 1-2 | LD1826001 запросить цену → | FB CCD FLAT шлейф 24 PDS-6000F |
| 1-3 | LD1825001 запросить цену → | FB CCD FLAT шлейф 18 PDS-5000F |
| 2 | LD1821001 запросить цену → | HINGE L PDS-5000F |
| LD1822001 запросить цену → | HINGE R PDS-5000F | |
| 3 | LD1822001 запросить цену → | HINGE R PDS-6000F |
| 4 | LD1823001 запросить цену → | DOCUMENT крышка в сборе PDS-5000F |
| 5 | LD1829001 запросить цену → | RELAY плата FLAT шлейф 18 PDS-5000F |
| LD1830001 запросить цену → | RELAY плата FLAT шлейф 24 PDS-5000F | |
| 7 | LD1835001 запросить цену → | BLIND SHEET SQUARE PDS-5000F |
| 8 | LD1837001 запросить цену → | BLIND SHEET CIRCLE GRAY PDS-5000F |

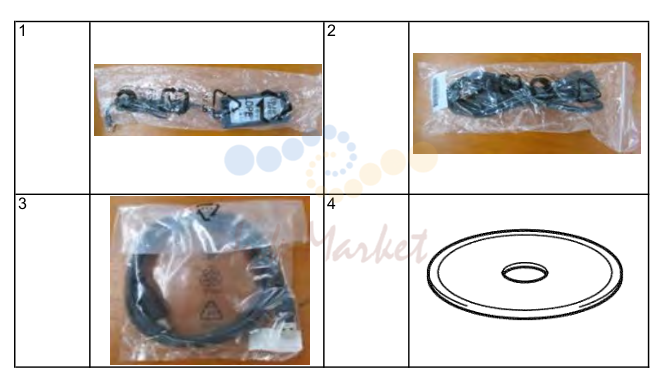

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1197001 запросить цену → | AC ADAPTER PDS |
| 2 | LD1198001 запросить цену → | POWER SUPPLY CORD US FOR US |
| 2 | LD1199001 запросить цену → | POWER SUPPLY CORD BRZ FOR US |
| 2 | LD1200001 запросить цену → | POWER SUPPLY CORD EUR FOR EU/ASA |
| LD1201001 запросить цену → | POWER SUPPLY CORD UK FOR EU/ASA | |
| 2 | LD1511001 запросить цену → | POWER SUPPLY CORD AUSTRALIA PDS-5000 FOR ASA |
| 3 | LD1203001 запросить цену → | USB шлейф |
| 4 | LD1196001 запросить цену → | DVD в сборе PDS-5000 |
| 4 | LD1206001 запросить цену → | DVD в сборе PDS-6000 |
| LD1815001 запросить цену → | DVD в сборе PDS-5000F | |
| 4 | LD1816001 запросить цену → | DVD в сборе PDS-6000F |
PRINTING MATTER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1194001 запросить цену → | QUICK SETUP направляющая PDS-5000 FOR US |
| LD1194001 запросить цену → | QUICK SETUP направляющая PDS-6000 FOR US | |
| 1 | LD1195001 запросить цену → | QUICK SETUP направляющая PDS-5000 FOR EU |
| 1 | LD1509001 запросить цену → | QUICK SETUP направляющая PDS-5000 FOR ASA |
| 1 | LD1757001 запросить цену → | QUICK SETUP направляющая PDS-5000FFOR US |
| 1 | LD1848001 запросить цену → | QUICK SETUP направляющая PDS-5000FFOR EU ADD |
PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1192001 запросить цену → | CARTON PDS-5000 FOR US |
| 1 | LD1193001 запросить цену → | CARTON PDS-5000 FOR EU |
| 1 | LD1508001 запросить цену → | CARTON PDS-5000 FOR ASA |
| 1 | LD1204001 запросить цену → | CARTON PDS-6000 FOR US |
| 1 | LD1205001 запросить цену → | CARTON |
| 1 | LD1512001 запросить цену → | CARTON PDS-6000 FOR ASA |
| 1 | LD1755001 запросить цену → | CARTON PDS-5000FFOR US |
| 1 | LD1756001 запросить цену → | CARTON PDS-5000FFOR EU |
| 1 | LD1758001 запросить цену → | CARTON PDS-6000FFOR US |
| 1 | LD1759001 запросить цену → | CARTON PDS-6000FFOR EU |
| 2 | LD1725001 запросить цену → | PAD в сборе PDS-5000 |
| 3 | LD1842001 запросить цену → | PAD в сборе PDS-5000F |
| 4 | LD1612001 запросить цену → | PROTECT SHEET A |
| 5 | LD1614001 запросить цену → | PE BAG PDS-5000 |
| 5 | LD1844001 запросить цену → | PE BAG PDS-5000F |
| 6 | LD1607001 запросить цену → | HOLDING TAPE A |
| 7 | LD1615001 запросить цену → | ACCESSORY PAD PDS-5000 |
| 8 | LD1843001 запросить цену → | ACCESSORY PAD PDS-5000F |
OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD1668001 под заказ | PAPER FEED ролик KIT |
| 2 | LD1663001 запросить цену → | OD/WF CHART в сборе |
| 3 | LD1838001 запросить цену → | TEST CHART OD FB PDS-5000F |
| 4 | LD1625001 запросить цену → | TEST CHART DS-001 del |
| 5 | LD1669001 запросить цену → | CARRIER SHEET (X2) add |
