Brother MFC L8600CDW MFC L8850CDW MFC L9550CDW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

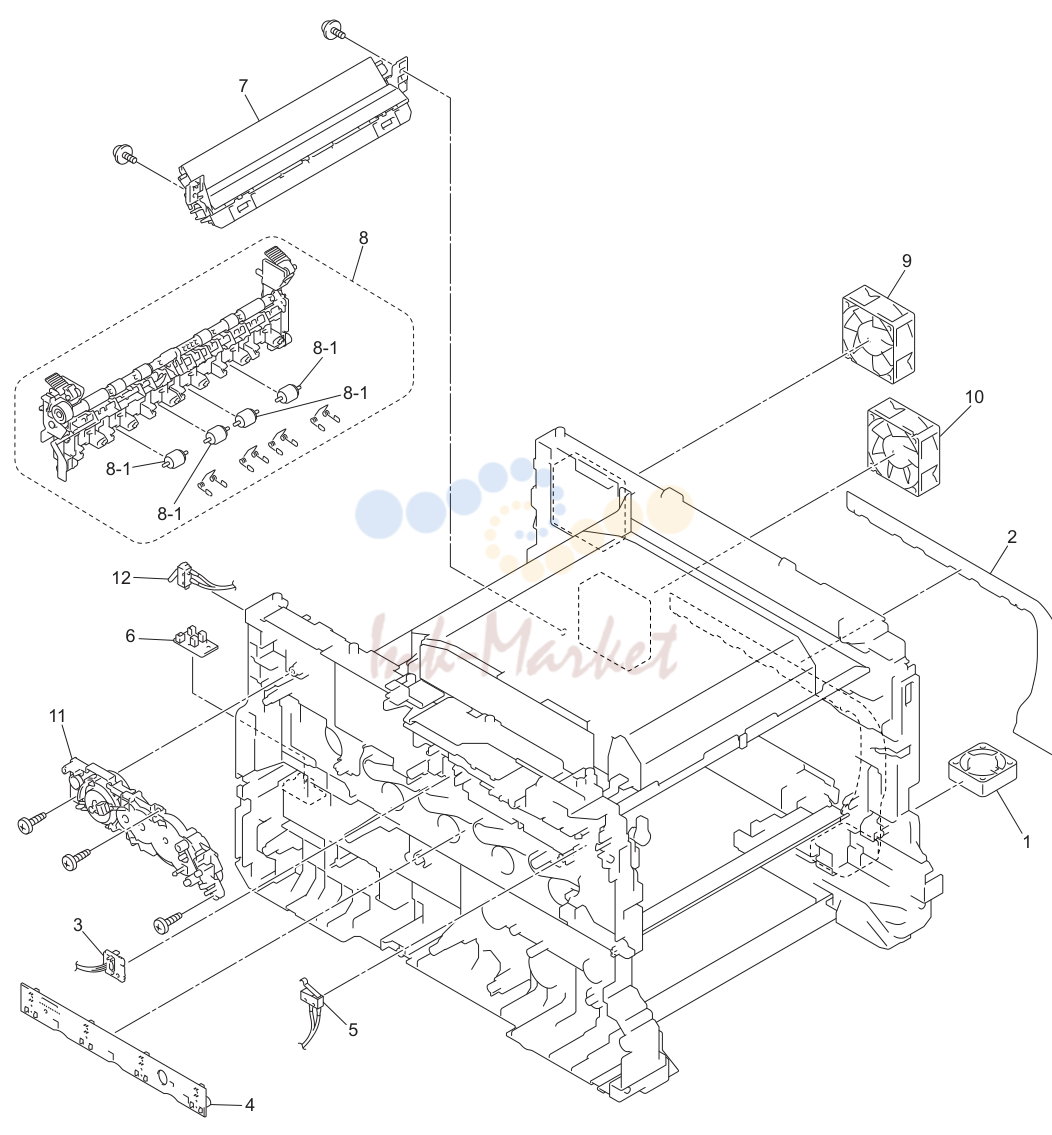

рама

рама

№АртикулНаименование
1LY0101001 запросить цену →BLOWER
2LY7613001 запросить цену →AIR воздуховод плёнка
3LV0489001 запросить цену →DEVELOP RELEASE SENSORPCB
4LY7724001 запросить цену →тонер/NEW датчик плата в сборе
5LV1177001 запросить цену →передний крышка датчик
6LV1412001 запросить цену →EJECT датчик плата в сборе DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/CHN/ ADD
6LV1201001 запросить цену →EJECT датчик плата в сборе DCP-L8400CDN FOR BRZ
7LY7726001 запросить цену →REGISTRATION MARK датчик
8LY7727001 запросить цену →FUSER крышка в сборе
8-1LY0634001 ✓ в наличииCLEANER прижимной ролик S в сборе
9LY7625001 запросить цену →FUSER вентилятор
10LY7719001 запросить цену →POWER вентилятор
12LT2941001 запросить цену →BACK крышка датчик в сборе

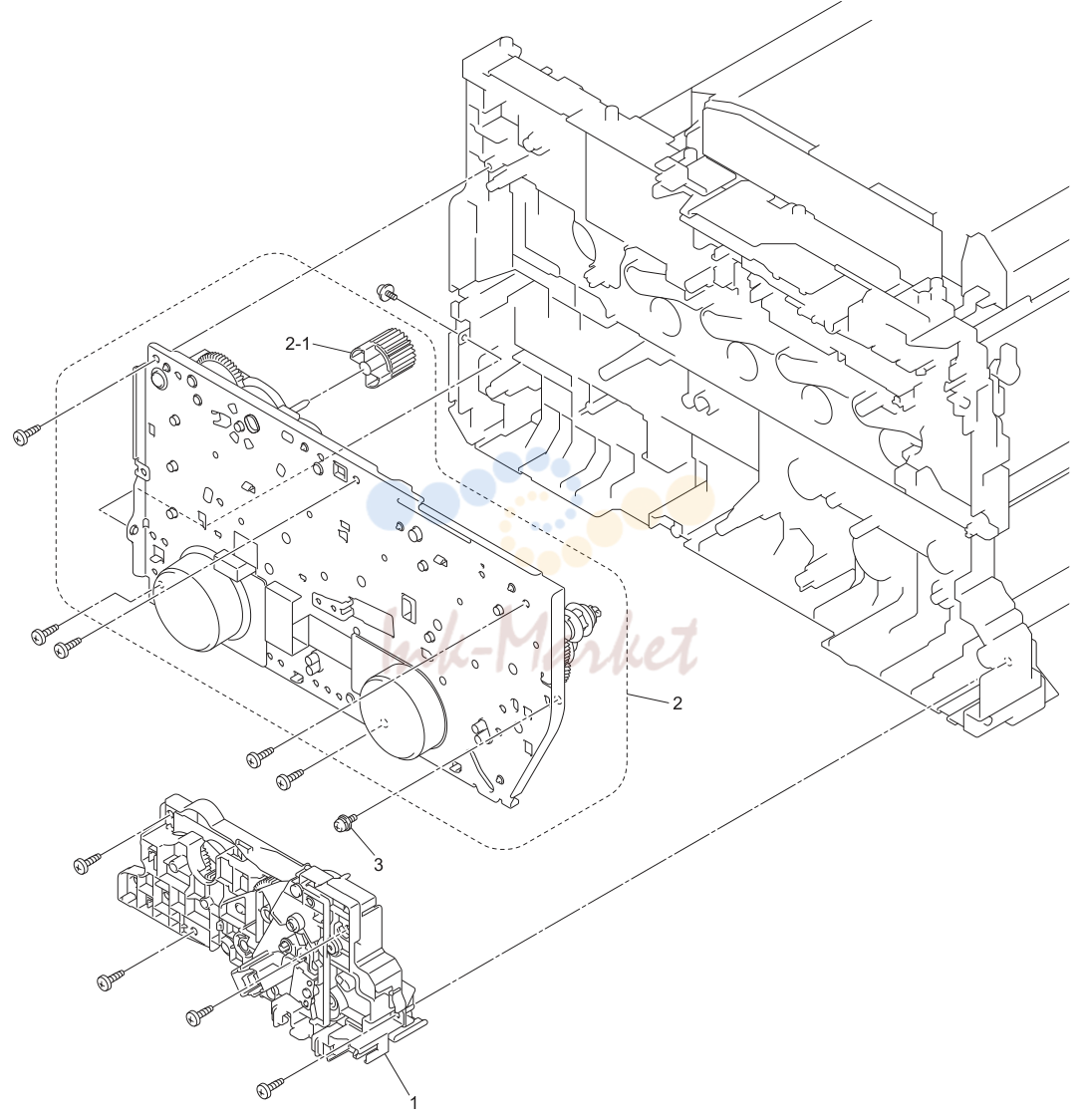

DRIVE

DRIVE

№АртикулНаименование
1LY7731001 запросить цену →MAIN DRIVE узел
2LU4923001 запросить цену →PROCESS DRIVE узел (SP)
2-1LY0233001 под заказFUSER DRIVE шестерня Z25
3LU6109001 запросить цену →саморез PAN(шайба)B M4X12DA

лазер-узел

лазер-узел

№АртикулНаименование
1LU6918001 под заказлазер-узел (SP)
2LV1174001 ✓ в наличиилазер-узел FLAT шлейф
3LU1259001 запросить цену →LABEL LASER CAUTION

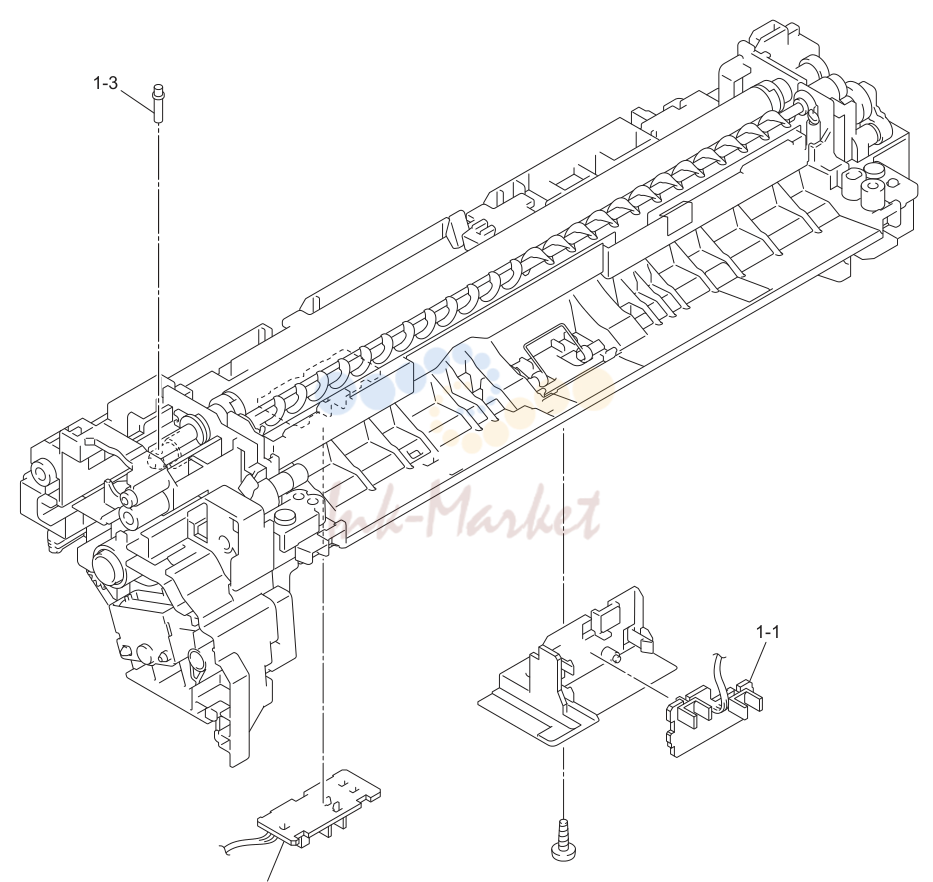

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LR2190001 запросить цену →PAPER FEED узел (SP) CHG
1-1LV1208001 запросить цену →REGISTRATION передний/задний
1-2LV1210001 запросить цену →T1 PAPER FEED датчик плата
1-3LY7136001 запросить цену →JOINT PIN ADD

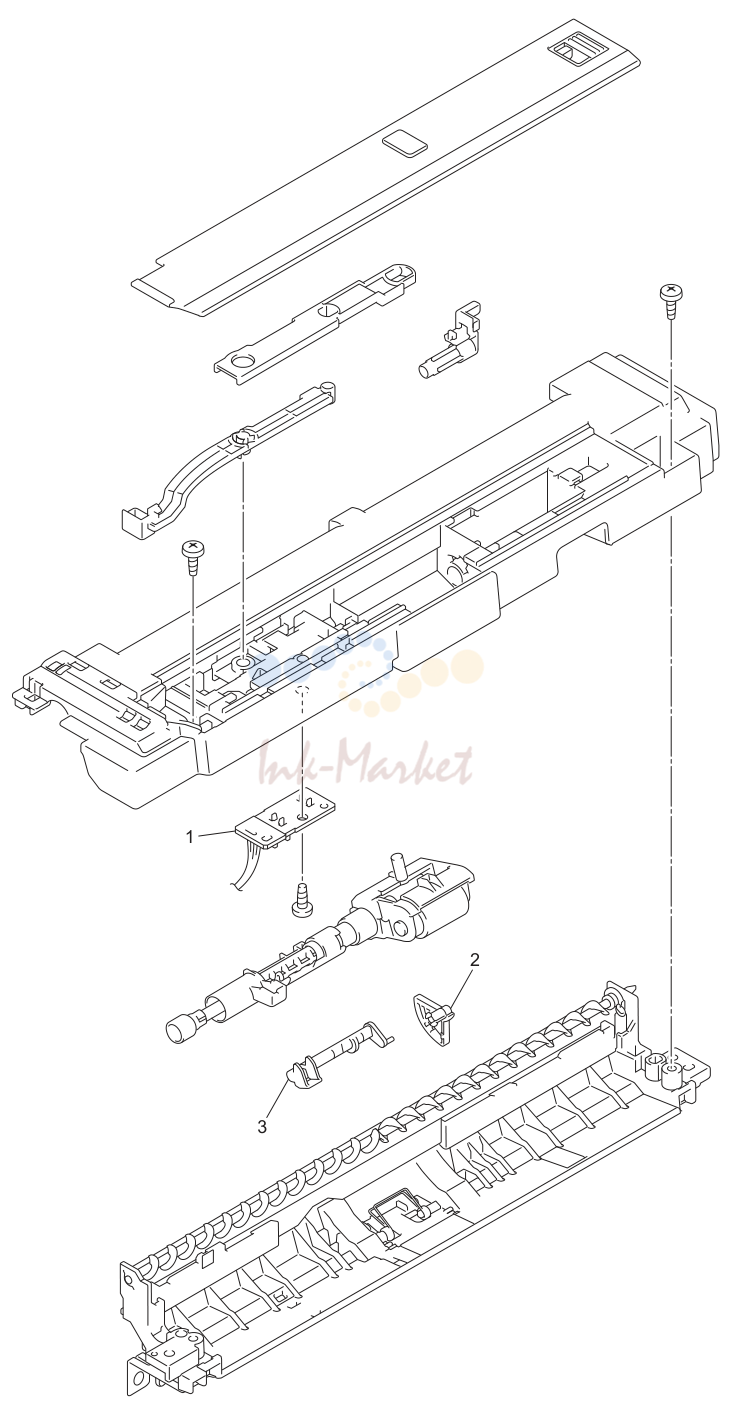

MP узел

MP узел

№АртикулНаименование
1LV1212001 запросить цену →MP PAPER EMPTY/REGISTRATION
2LY0873001 запросить цену →MP PAPER EMPTY ACUTUATOR A
3LY0304001 запросить цену →MP PAPER EMPTY ACUTUATOR B

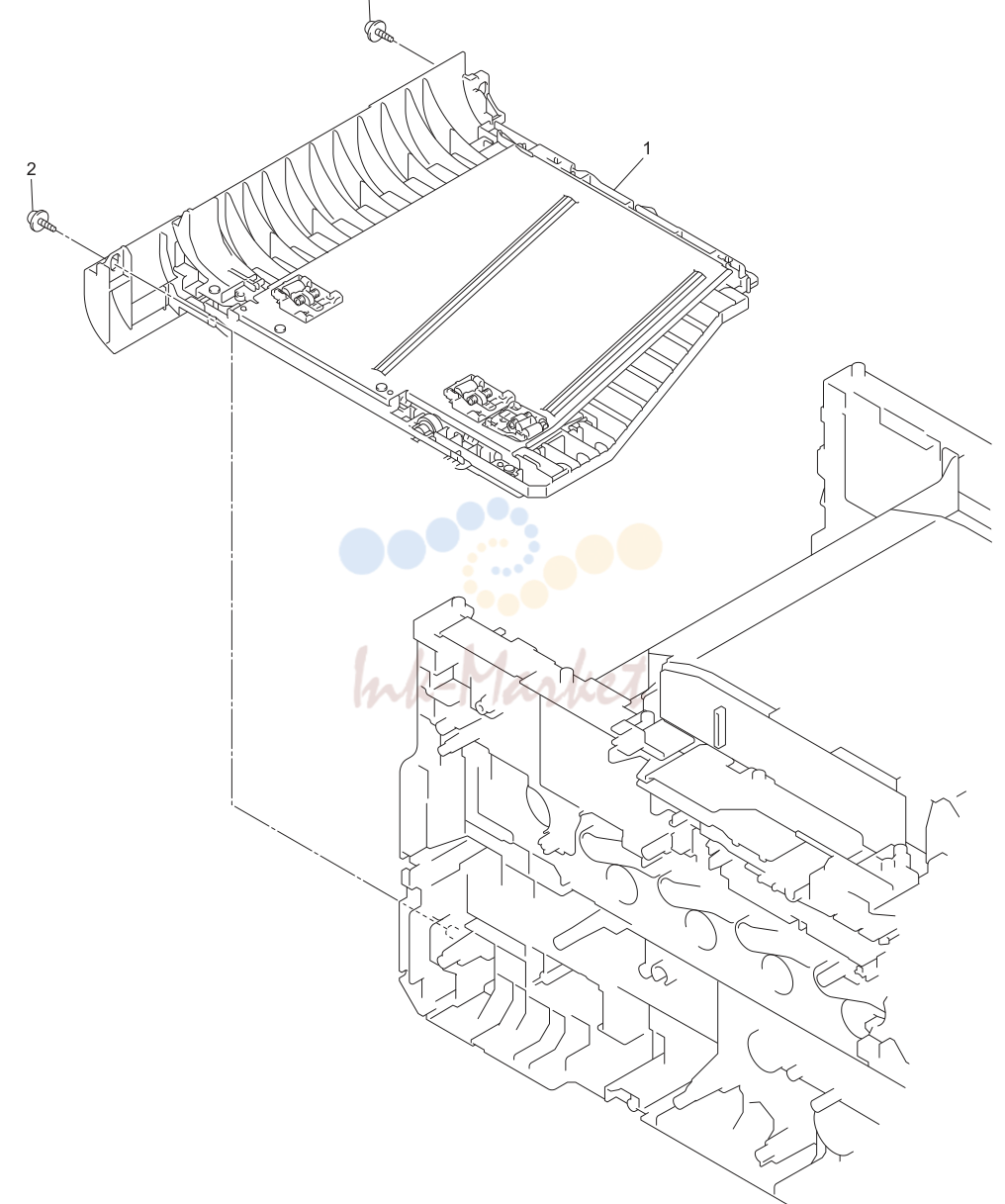

DUPLEX

DUPLEX

№АртикулНаименование
1LU4929001 запросить цену →DX FEED в сборе A4 (SP) DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/CHN/
1LU4928001 запросить цену →DX FEED в сборе LTR (SP) DCP-L8400CDN FOR BRZ
2LY1163001 запросить цену →саморез CUP B M3X12

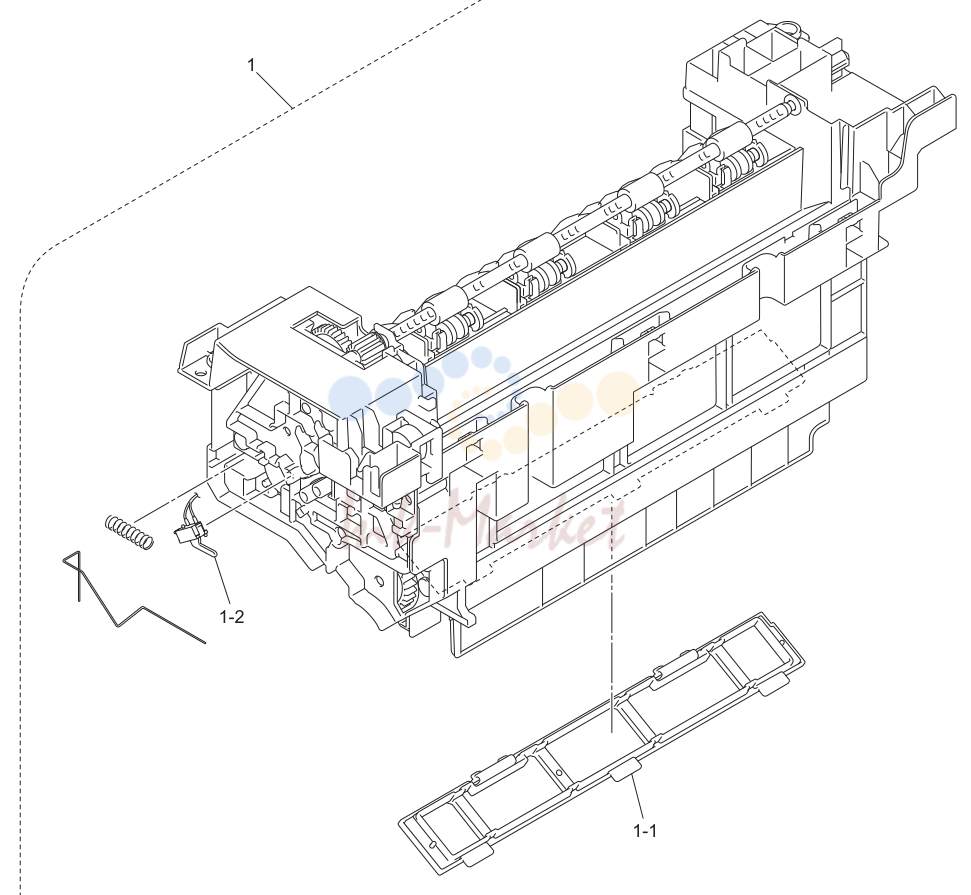

PAPER EJECT

PAPER EJECT

№АртикулНаименование
1-1LY7841001 запросить цену →тонер FILTER в сборе
1-2LV1281001 запросить цену →PAPER EJECT ORIGIN датчик

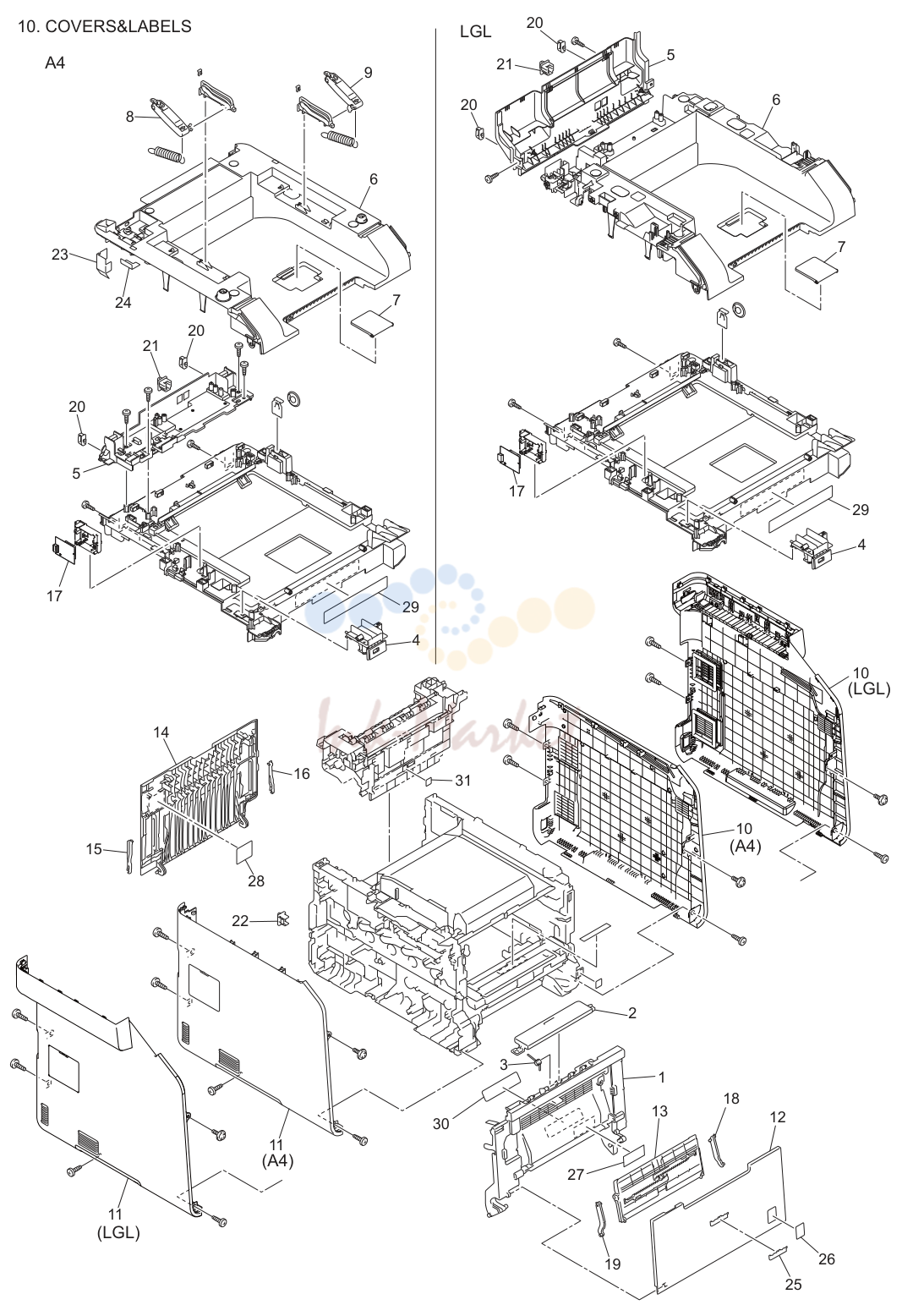

COVERS & LABELS

COVERS & LABELS

№АртикулНаименование
1LX4924001 запросить цену →передний крышка DCP-L8400CDN
1LX4924002 запросить цену →передний крышка MFC-L9550CDW
2LY1910002 запросить цену →передний крышка RELEASE BUTTON DCP-L8400CDN
2LY1910003 запросить цену →передний крышка RELEASE BUTTON MFC-L9550CDW
3LY1911001 запросить цену →передний крышка RELEASE BUTTON
4LX4925001 запросить цену →JOINT крышка USB в сборе DCP-L8400CDN
4LX4925002 запросить цену →JOINT крышка USB в сборе MFC-L9550CDW
5LX4928001 запросить цену →BACK крышка верхний MFC-L8600CDW
5LX4946001 запросить цену →BACK крышка верхний MFC-L8850CDW
6LX4929001 запросить цену →JOINT крышка TOP DCP-L8400CDN
6LX4947001 запросить цену →JOINT крышка TOP DCP-L8450CDW
6LX4947002 запросить цену →JOINT крышка TOP MFC-L9550CDW
7LY0428001 запросить цену →SUPPORT FLAP DCP-L8400CDN
7LY0428004 запросить цену →SUPPORT FLAP MFC-L9550CDW
8LP2727001 запросить цену →PULL ARM L DCP-L8400CDN
9LP2728001 запросить цену →PULL ARM R DCP-L8400CDN
10LX4948001 запросить цену →SIDE крышка R DCP-L8450CDW
10LX4931001 запросить цену →SIDE крышка R MFC-L8600CDW
11LX4952001 запросить цену →SIDE крышка L DCP-L8450CDW
11LX4932001 запросить цену →SIDE крышка L MFC-L8600CDW
12LY0452003 запросить цену →MP крышка в сборе DCP-L8400CDN
12LY0452004 запросить цену →MP крышка в сборе MFC-L9550CDW
13LY0456003 запросить цену →MP PAPER направляющая в сборе DCP-L8400CDN
13LY0456004 запросить цену →MP PAPER направляющая в сборе MFC-L9550CDW
14LY1868001 запросить цену →BACK крышка
15LY0450001 запросить цену →BACK крышка STOPPER ARM L
16LY0451001 запросить цену →BACK крышка STOPPER ARM R
17LT2155001 запросить цену →WIRELESS LAN плата DCP-L8450CDW
18LY1929003 запросить цену →MP LINK R DCP-L8400CDN
18LY1929004 запросить цену →MP LINK R MFC-L9550CDW
19LY0460003 запросить цену →MP LINK L DCP-L8400CDN
19LY0460004 запросить цену →MP LINK L MFC-L9550CDW
20LX9044003 запросить цену →CODE HOOK MFC-L8600CDW
21LE8842001 запросить цену →EXT CAP MFC-L8600CDW
21UF5745000 запросить цену →MJ крышка EXT MFC-L8650CDW FOR GER/UK/CHN/FRA/BEL/NLD
22LY0872001 запросить цену →LAN PORT CAP
23LX4971001 запросить цену →JOINT плёнка DCP-L8400CDN
25LY4852002 запросить цену →EMBLEM BROTHER SHEET DCP-L8400CDN
25LY4852005 запросить цену →EMBLEM BROTHER SHEET MFC-L9550CDW
26LY7850001 запросить цену →COLOR LASER LABEL DCP-L8400CDN
26LY7850002 запросить цену →COLOR LASER LABEL MFC-L9550CDW
27LY7886001 запросить цену →MP SET INSTRUCTION LABEL
28LY7888001 запросить цену →LABEL H/SP CAUTION задний 49X45
29LY7889001 запросить цену →LABEL DR OPERATION
30LY7892001 запросить цену →LABEL H/SP CAUTION DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/
30LY7987001 запросить цену →LABEL H/SP CAUTION DCP-L8400CDN FOR CHN
30LY7982001 запросить цену →LABEL H/SP CAUTION DCP-L8400CDN FOR BRZ
30LY7893001 запросить цену →LABEL H/SP CAUTION DCP-L8450CDW
30LY7891001 запросить цену →LABEL H/SP CAUTION MFC-L8600CDW FOR US/CAN/US_FS
30LY7986001 запросить цену →LABEL H/SP CAUTION MFC-L8600CDW FOR TWN/KOR
30LU6853001 запросить цену →LABEL H/SP CAUTION MFC-L8600CDW FOR GUL
30LY7984001 запросить цену →LABEL H/SP CAUTION MFC-L8600CDW FOR ARL/NZ
30LY7981001 запросить цену →LABEL H/SP CAUTION MFC-L9550CDW FOR US/CAN
30LY7983001 запросить цену →LABEL H/SP CAUTION MFC-L9550CDW FOR GER/UK/CHE/ITA/IBR/RUS/
30LY7985001 запросить цену →LABEL H/SP CAUTION MFC-L9550CDW FOR ARL/NZ
31LY1430001 запросить цену →LABEL HIGH TEMP 13.9X13.4

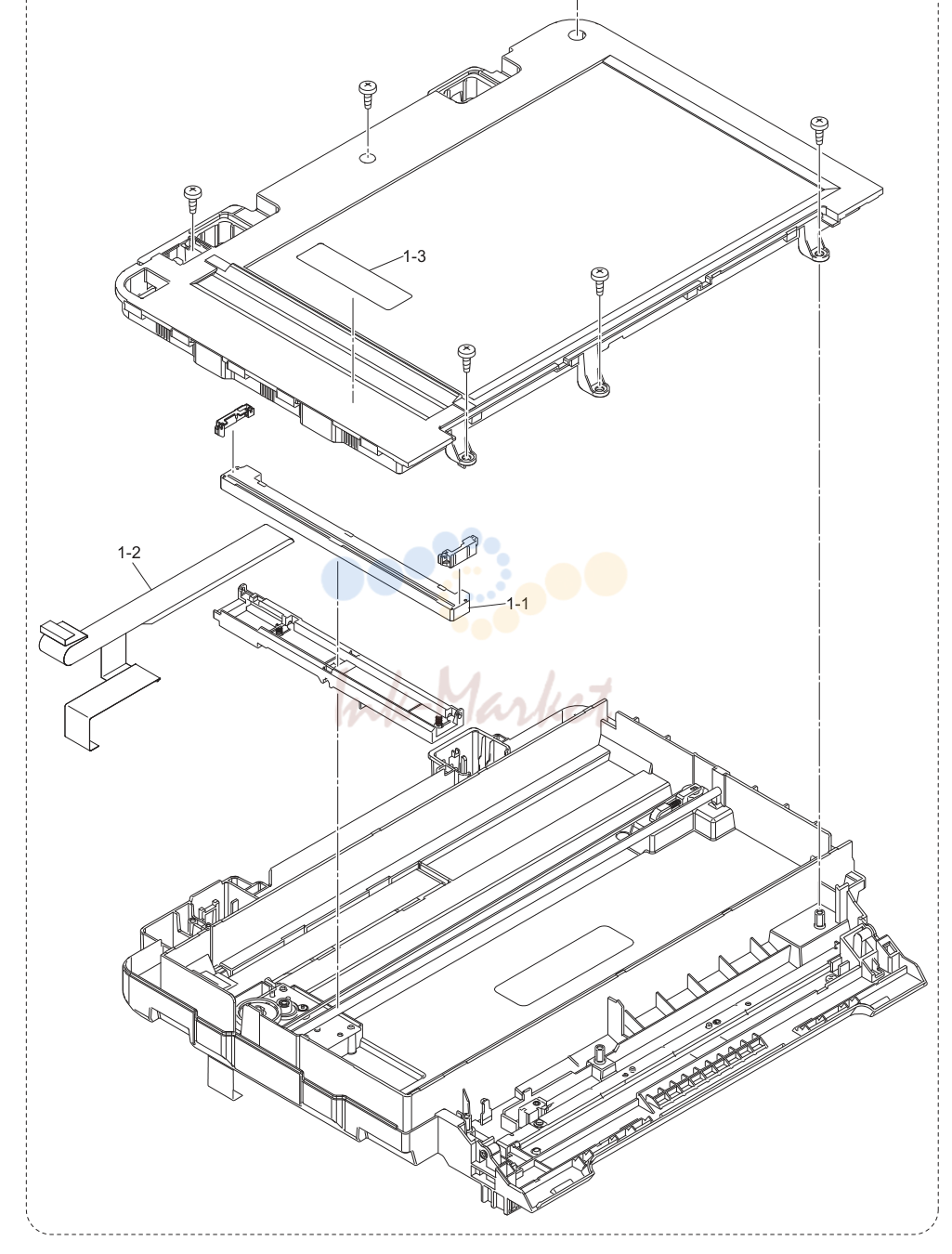

сканер

сканер

№АртикулНаименование
1-1LT3225001 запросить цену →FIRST SIDE CIS узел
1-2LT2944001 запросить цену →FIRST SIDE CIS FLAT шлейф DCP-L8400CDN
1-2LT2946001 запросить цену →FIRST SIDE CIS FLAT шлейф DCP-L8450CDW
1-3LX5186001 запросить цену →ADF CLEAN UP LABEL DCP-L8400CDN
1-3LX7422001 запросить цену →ADF CLEAN UP LABEL DCP-L8450CDW

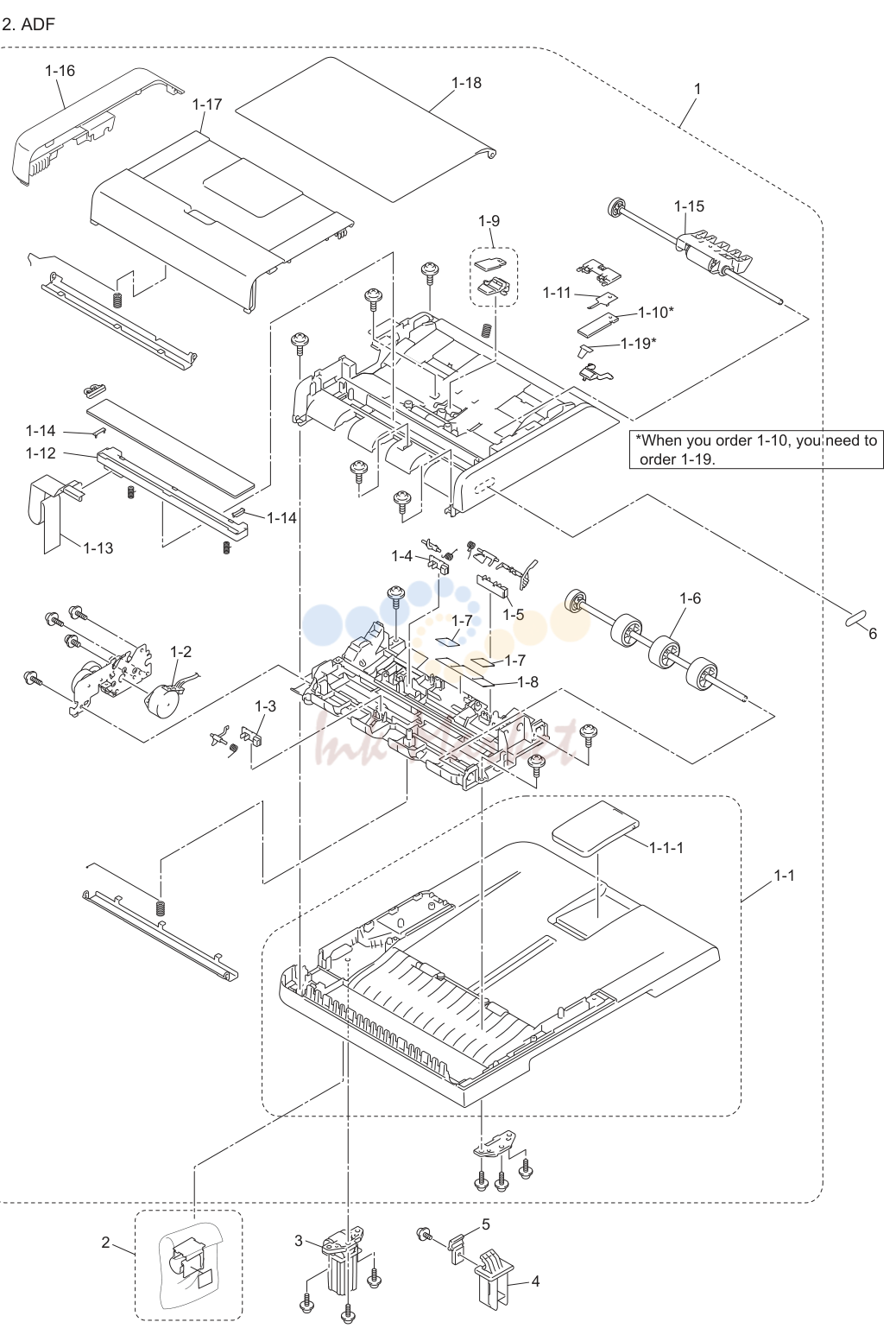

ADF

ADF

№АртикулНаименование
1-1LX4939001 запросить цену →DOCUMENT крышка в сборе DCP-L8400CDN
1-1LX4959001 запросить цену →DOCUMENT крышка в сборе DCP-L8450CDW
LX4184001 запросить цену →ADF DOCUMENT OUTPUT STOPPER DCP-L8400CDN
LX4267001 запросить цену →ADF DOCUMENT OUTPUT STOPPER DCP-L8450CDW
1-2LX4977001 запросить цену →ADF мотор DCP-L8400CDN
1-2LX9215001 запросить цену →ADF мотор DCP-L8450CDW
1-3LG6753001 запросить цену →FIRST SIDE DOCUMENT SCANNING
1-4LG6753001 запросить цену →SECOND SIDE DOCUMENT DCP-L8450CDW
1-5LT1120001 запросить цену →ADF крышка/DOCUMENT
1-6LX4080001 запросить цену →DOCUMENT FEED ролик ASSY2 DCP-L8400CDN
1-6LX4241001 запросить цену →DOCUMENT FEED ролик ASSY2 DCP-L8450CDW
1-7LX5477001 запросить цену →EJECTION плёнка DCP-L8400CDN
1-8LX4363001 запросить цену →EJECTION плёнка DCP-L8450CDW
1-9LX9751001 ✓ в наличииADF отделения PAD держатель DCP-L8400CDN
1-10LX9748001 ✓ в наличииADF отделения PAD DCP-L8450CDW
1-11LX4777001 запросить цену →отделения SUPPORT плёнка DCP-L8450CDW
1-12LT3225001 запросить цену →SECOND SIDE CIS узел DCP-L8450CDW
1-13LT2947001 запросить цену →SECOND SIDE CIS FLAT шлейф DCP-L8450CDW
1-13LT2945001 запросить цену →SECOND SIDE CIS FLAT шлейф MFC-L8650CDW
1-14LX4100001 запросить цену →CIS SPACER DCP-L8450CDW
1-15LX4994001 запросить цену →DOCUMENT SEPARATE ролик DCP-L8400CDN
1-15LX4256001 под заказDOCUMENT SEPARATE ролик DCP-L8450CDW
1-15LX4109001 ✓ в наличииDOCUMENT SEPARATE ролик MFC-L8650CDW
1-16LX4117001 запросить цену →шестерня крышка DCP-L8400CDN
1-16LX4264001 запросить цену →шестерня крышка DCP-L8450CDW
1-17LX5042002 запросить цену →ADF крышка в сборе DCP-L8400CDN
1-18LX5371001 запросить цену →ADF DOCUMENT SUPPORT DCP-L8400CDN
1-18LX4268001 запросить цену →ADF DOCUMENT SUPPORT DCP-L8450CDW
1-19LX4652001 запросить цену →SEPARATE SUPPORT плёнка DCP-L8450CDW ADD
2LX4649001 запросить цену →FFC держатель в сборе(SP)
3LX5255003 запросить цену →HINGE в сборе L DCP-L8400CDN
3LX4269001 запросить цену →HINGE в сборе L DCP-L8450CDW
3LX4126001 запросить цену →HINGE в сборе L MFC-L8650CDW
4LS8154001 запросить цену →HINGE R
5LS8155001 запросить цену →HINGE R SUPPORT
6LX4197001 запросить цену →DCP EMBLEM DCP-L8400CDN
6LX4202001 запросить цену →MFC EMBLEM MFC-L8600CDW FOR US/CAN/BRZ/US_FS
6LX4196001 запросить цену →MFC EMBLEM MFC-L8600CDW FOR TWN/GUL/KOR/ARL/NZ
6LX4202004 запросить цену →MFC EMBLEM MFC-L9550CDW FOR US/CAN
6LX4196005 запросить цену →MFC EMBLEM MFC-L9550CDW FOR GER/UK/CHE/ITA/IBR/ASA/

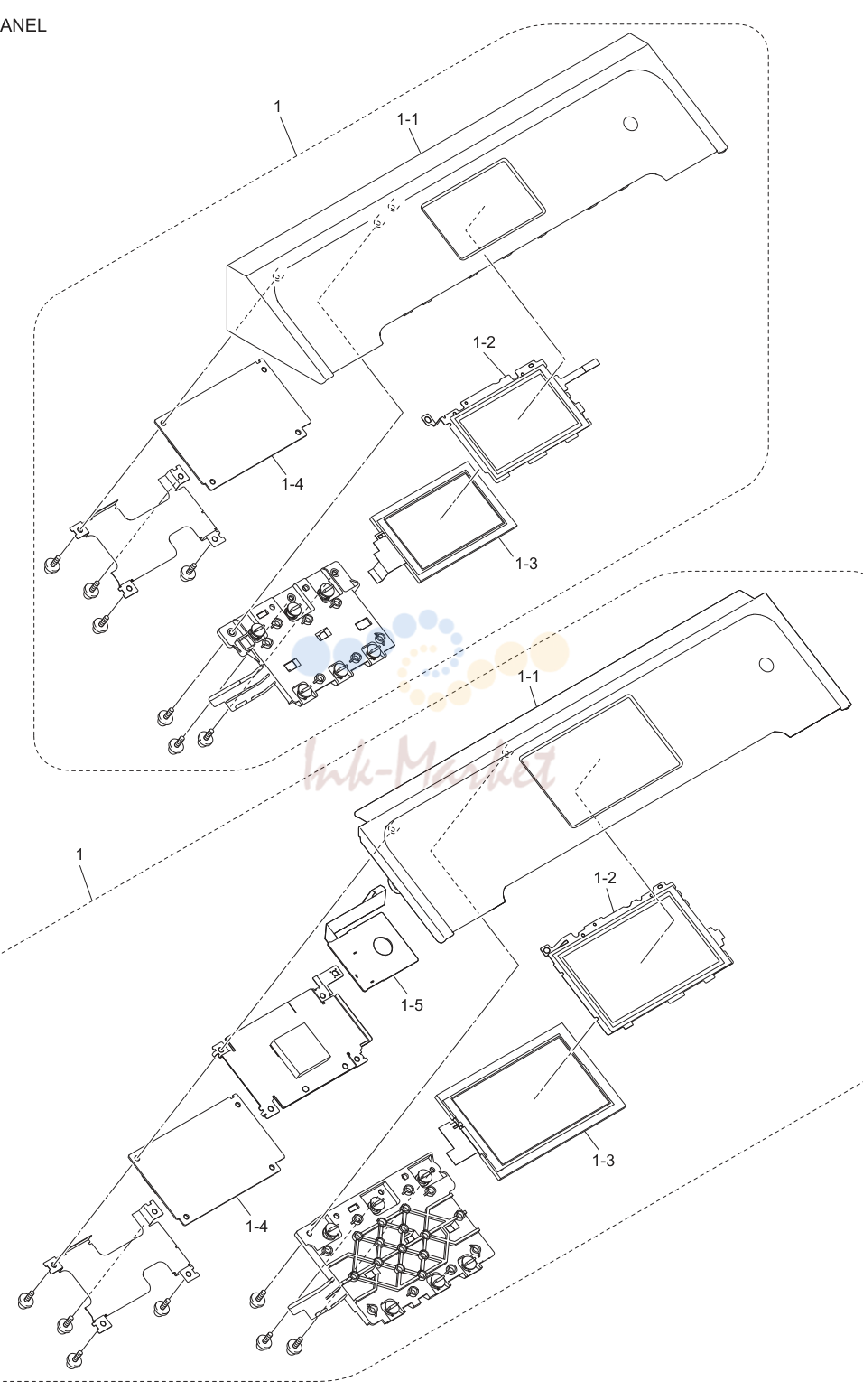

PANEL

PANEL

№АртикулНаименование
1LX4941001 запросить цену →панель управления в сборе MFC-L8600CDW FOR US/CAN/GUL/BRZ/KOR/
1LX4961001 запросить цену →панель управления в сборе MFC-L8850CDW FOR US/CAN/GER/UK/CHE/ITA/IBR/
1-2LX4984001 запросить цену →TOUCH PANEL в сборе DCP-L8400CDN
1-2LX4966001 запросить цену →TOUCH PANEL в сборе DCP-L8450CDW
1-4LT3084003 запросить цену →PANEL плата узел DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/BRZ/
1-4LT3247003 запросить цену →PANEL плата узел DCP-L8400CDN FOR CHN
1-4LT3084002 запросить цену →PANEL плата узел DCP-L8450CDW
1-4LT3247002 запросить цену →PANEL плата узел MFC-L8850CDW FOR TWN
1-4LT3084001 запросить цену →PANEL плата узел MFC-L9550CDW
1-5LT2354004 запросить цену →NFC плата в сборе MFC-L9550CDW

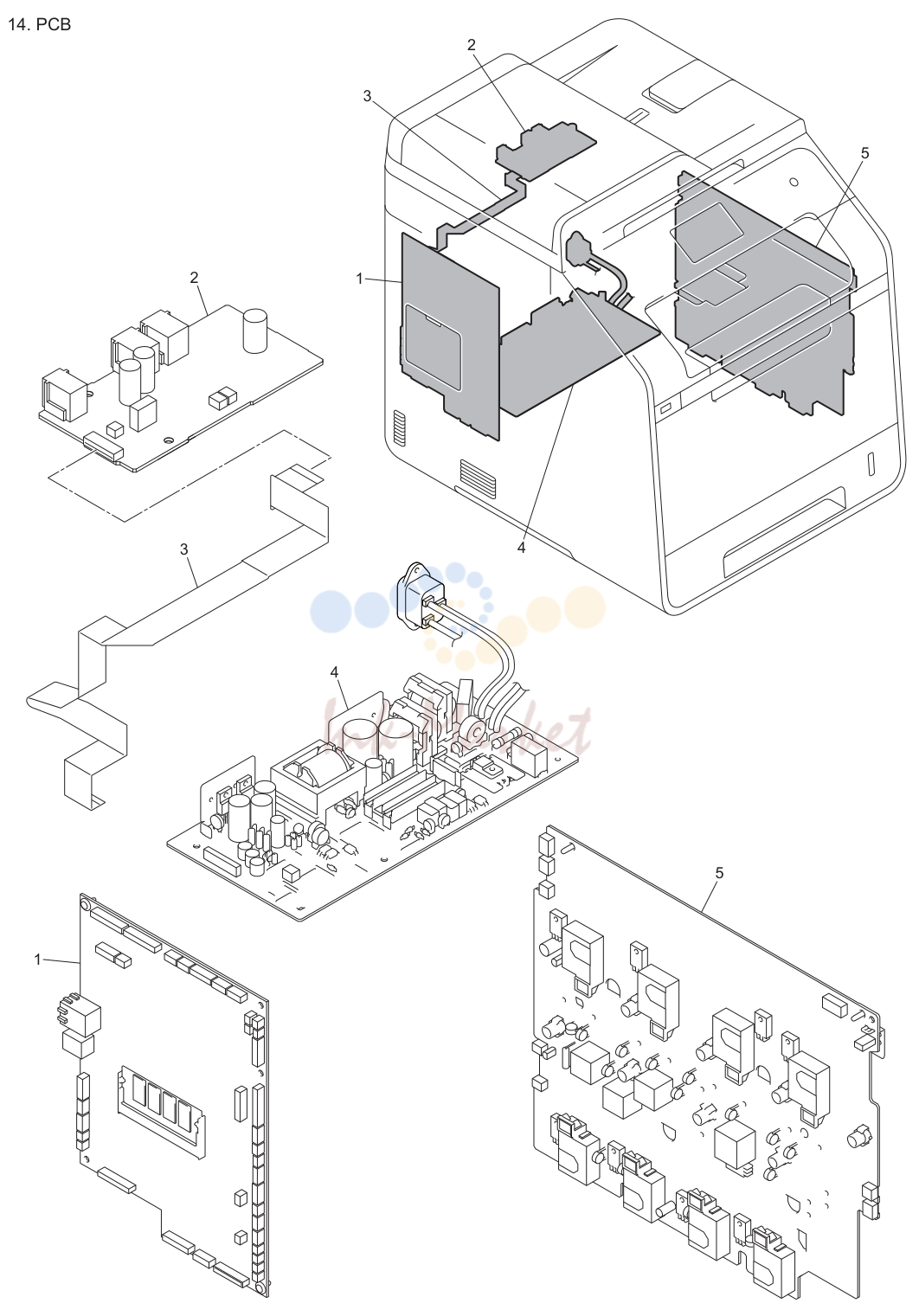

плата

плата

№АртикулНаименование
1LT3242001 запросить цену →MAIN плата в сборе DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/BRZ/
1LT3242020 запросить цену →MAIN плата в сборе DCP-L8400CDN FOR CHN
1LT3241001 запросить цену →MAIN плата в сборе DCP-L8450CDW
1LT2993001 запросить цену →MAIN плата в сборе MFC-L8600CDW FOR US/CAN/GUL/BRZ/KOR/ARL/NZ
1LT2993051 запросить цену →MAIN плата в сборе MFC-L8600CDW FOR US_FS
1LT2993020 запросить цену →MAIN плата в сборе MFC-L8600CDW
1LT3060001 запросить цену →MAIN плата в сборе MFC-L8650CDW
1LT3060020 запросить цену →MAIN плата в сборе MFC-L8650CDW FOR CHN
1LT2997001 запросить цену →MAIN плата в сборе MFC-L8850CDW FOR US/CAN/GER/UK/CHE/
1LT2997051 запросить цену →MAIN плата в сборе MFC-L8850CDW FOR US_FS
1LT2997020 запросить цену →MAIN плата в сборе MFC-L8850CDW FOR TWN
2LT3296041 запросить цену →MODEM плата в сборе MFC-L8600CDW FOR US/CAN/TWN/BRZ/KOR/US_FS
2LT3297042 запросить цену →MODEM плата в сборе MFC-L8600CDW FOR GUL
2LT3298043 запросить цену →MODEM плата в сборе MFC-L8600CDW FOR ARL/NZ
3LT2973001 запросить цену →MODEM FLAT шлейф MFC-L8600CDW
4LT2764001 запросить цену →LOWP-VOLTAGE POWER SUPPLY DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/
4LT3250001 запросить цену →LOWP-VOLTAGE POWER SUPPLY DCP-L8400CDN FOR BRZ
4LT3083001 запросить цену →LOWP-VOLTAGE POWER SUPPLY DCP-L8400CDN FOR CHN
4LT2763001 запросить цену →LOWP-VOLTAGE POWER SUPPLY MFC-L8600CDW FOR US/CAN/TWN/US_FS
5LY7790001 запросить цену →HIGH-VOLTAGE POWER SUPPLY

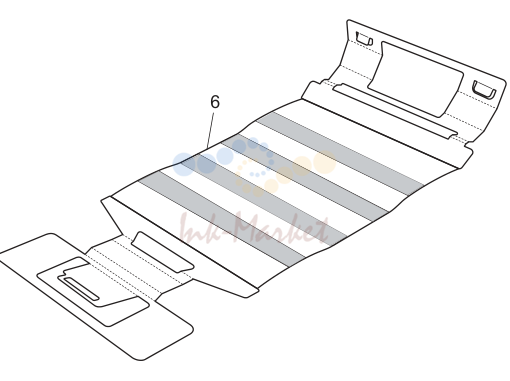

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LV0364001 запросить цену →AC CORD BAG в сборе LF VDE S DCP-L8400CDN FOR GER/ITA/IBR/FRA/BEL/NLD/
1LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S DCP-L8400CDN FOR UK
1LT2259001 запросить цену →AC CORD BAG в сборе LF SEV DCP-L8400CDN FOR CHE
1LG4720001 запросить цену →AC CORD BAG в сборе LF DEMKO DCP-L8400CDN FOR PND
1LV1093001 запросить цену →AC CORD BAG в сборе LF CHN S/BRO DCP-L8400CDN FOR CHN
1LV1465001 запросить цену →AC CORD BAG в сборе LF INMETRO DCP-L8400CDN FOR BRZ
1LM9362001 запросить цену →AC CORD BAG в сборе LF UL/CSA 13A MFC-L8600CDW FOR US/CAN/US FS
1LG6404001 запросить цену →AC CORD BAG в сборе LF SAF MFC-L8600CDW FOR GUL
1LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S MFC-L8600CDW FOR ARL/NZ
1LT1833001 запросить цену →AC CORD BAG в сборе LF TWN MFC-L8600CDW FOR TWN
1LV1520001 запросить цену →AC CORD BAG в сборе LF KOR S MFC-L8600CDW FOR KOR CHG
1LT0925001 запросить цену →AC CORD BAG в сборе LF IRAM MFC-L8850CDW FOR ARG
1LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE MFC-L8850CDW FOR CHL
1LV0388001 запросить цену →AC CORD BAG в сборе LF PERU MFC-L8850CDW FOR CHL add
2LG3077001 запросить цену →TELEPHONE LINE CORD CSA MFC-L8600CDW FOR US/CAN/TWN/GUL/BRZ/KOR/US_FS
2LT3878001 запросить цену →TELEPHONE LINE CORD KOR MFC-L8600CDW FOR KOR add
2LT3317001 запросить цену →TELEPHONE LINE CORD CSA2 MFC-L8600CDW FOR ARL/NZ
2UG3625001 запросить цену →TELEPHONE LINE CORD GER MFC-L8650CDW FOR GER
2UG4205001 запросить цену →TELEPHONE LINE CORD AUS MFC-L8650CDW FOR GER
2UG3626001 запросить цену →TELEPHONE LINE CORD UK6P MFC-L8650CDW FOR UK
2LG7202001 запросить цену →TELEPHONE LINE CORD SWI MFC-L8650CDW FOR CHE
2LT2144001 запросить цену →TELEPHONE LINE CORD ITA MFC-L8650CDW FOR ITA/IBR
2UG1575001 запросить цену →TELEPHONE LINE CORD BEL MFC-L8650CDW FOR FRA/BEL/NLD
2UG3627001 запросить цену →TELEPHONE LINE CORD FRA MFC-L8650CDW FOR FRA/BEL/NLD
2UG1574001 запросить цену →TELEPHONE LINE CORD 4P MFC-L8650CDW FOR FRA/BEL/NLD
2LG5827001 запросить цену →TELEPHONE LINE CORD RJ45 MFC-L8650CDW FOR PND
2UG3290001 запросить цену →TELEPHONE LINE CORD NZ MFC-L8850CDW FOR ARL/NZ
4XA9940051 запросить цену →TOUCH PEN
5LJ9803001 запросить цену →USB шлейф 2.0 FOR US/CAN/GER/UK/CHE/ITA/
5LV1518001 запросить цену →USB шлейф 2.0 KOR FOR KOR add
6LU6915001 запросить цену →DRM CLN SHEET KIT (SP)
LG6573001 запросить цену →TELEPHONE PLUG ARL MFC-L8600CDW FOR ARL/NZ
LG5828001 запросить цену →TELEPHONE PLUG DEN MFC-L8650CDW FOR PND
LG5829001 запросить цену →TELEPHONE PLUG FIN MFC-L8650CDW FOR PND
LG5830001 запросить цену →TELEPHONE PLUG SWE MFC-L8650CDW FOR PND
UG1573000 запросить цену →TELEPHONE PLUG BEL MFC-L8650CDW FOR FRA/BEL/NLD

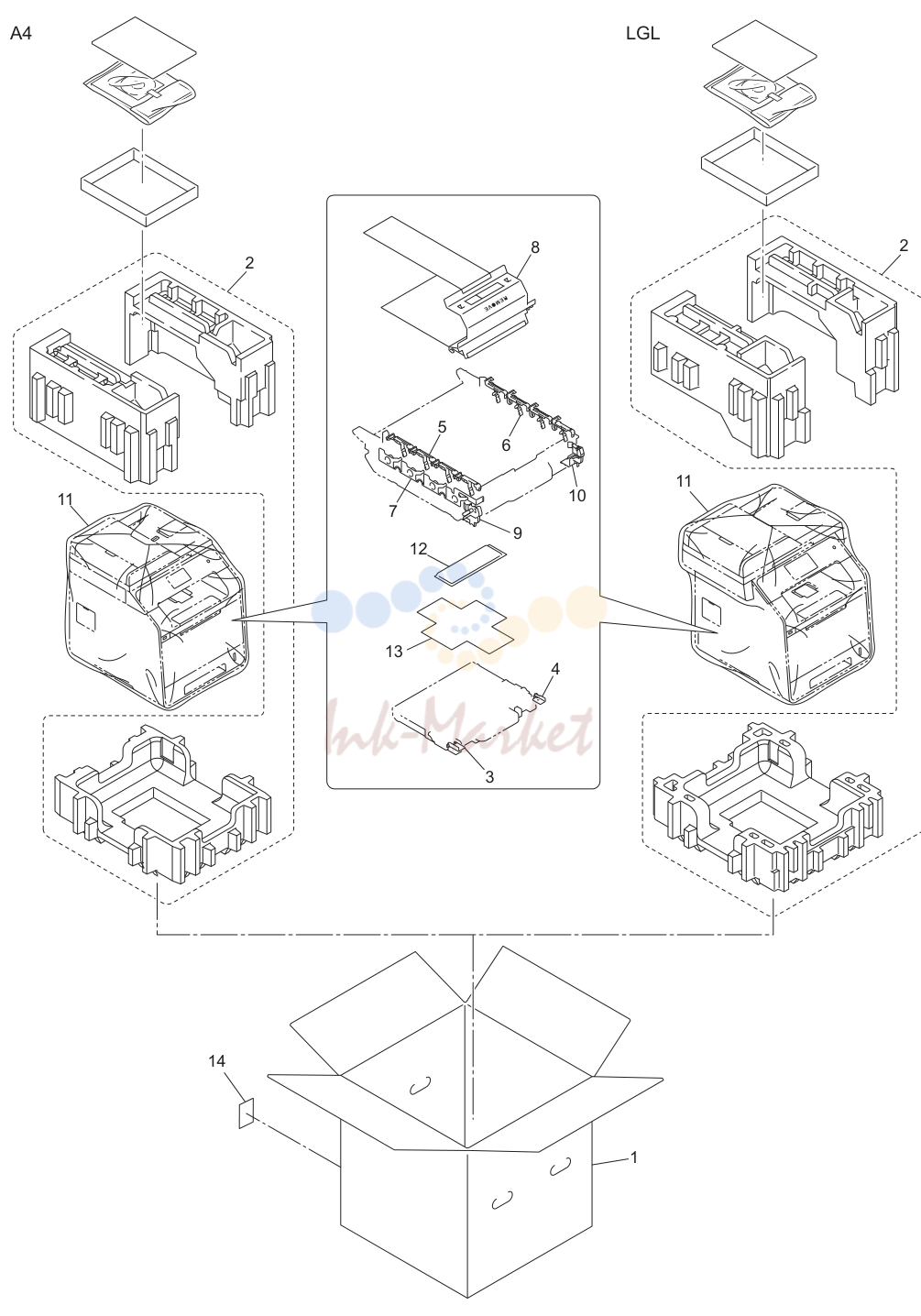

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
3LY0908001 запросить цену →CLEANER LOCK L
4LY0909001 запросить цену →CLEANER LOCK R
5LY0896001 запросить цену →DEVELOP SPACER L
6LY0897001 запросить цену →DEVELOP SPACER R
7LY0898001 запросить цену →DEVELOP STOPPER
8LY7999001 запросить цену →REMOVE SHEET в сборе
9LY0903001 запросить цену →DRM STOPPER L
10LU6891001 запросить цену →DRM STOPPER R
11LX4625001 запросить цену →BAG 1100X1200
12LY1679001 запросить цену →SILICA GEL DCP-L8400CDN FOR GER/UK/CHE/ITA/IBR/CHN/
12LY1678001 запросить цену →SILICA GEL DCP-L8400CDN FOR BRZ
13LY1395001 запросить цену →SILICA GEL SHEET
13LR2296001 запросить цену →SILICA GEL SHEET MFC-L8600CDW FOR KOR ADD

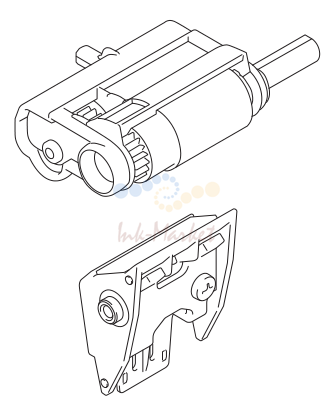

PERIODICAL MAINTENANCE PARTS

PERIODICAL MAINTENANCE PARTS

№АртикулНаименование
1LU4978001 под заказPAPER FEEDING KIT 1
2LU4979001 ✓ в наличииMP PAPER FEEDING KIT
Источник: Инк-Маркет.ру.
