Brother MFC J6520DW MFC J6720DW MFC J6920DW MFC J6925DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

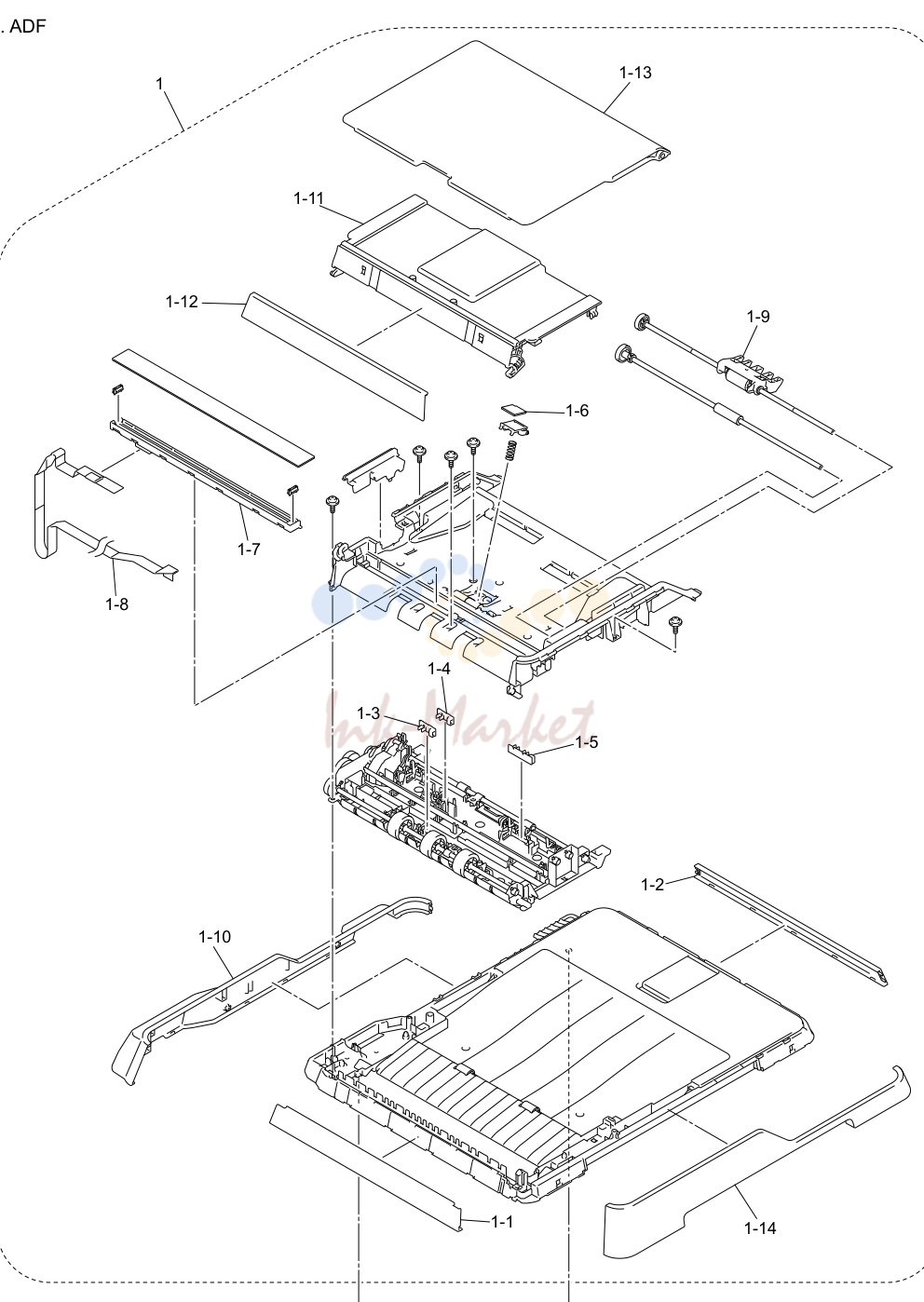

ADF
| № | Артикул | Наименование |
|---|---|---|
| 1-3 | LG6753001 запросить цену → | FIRST SIDE DOCUMENT SCANNING POSITION датчик плата |
| 1-4 | LG6753001 запросить цену → | SECOND SIDE DOCUMENT SCANNING POSITION датчик плата |
| 1-5 | LT2519001 запросить цену → | DOCUMENT DETECTION датчик / DOCUMENT WIDTH датчик плата |
| 1-6 | LX3833001 запросить цену → | ADF отделения PAD |
| 1-7 | LT2521001 запросить цену → | SECOND SIDE CIS узел, MFC-J6920DW/J6925DW |

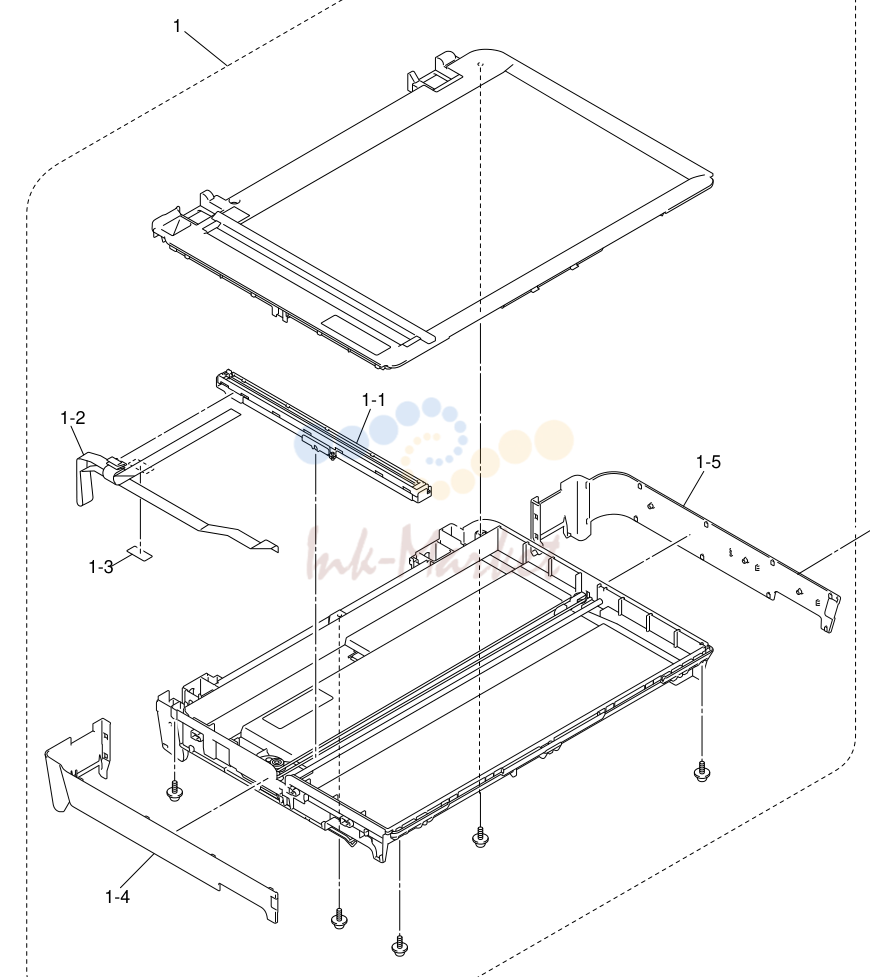

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LT2525001 запросить цену → | FIRST SIDE CIS узел |
| 1-2 | LT2526001 запросить цену → | FIRST SIDE CIS FLAT шлейф |
| 1-3 | LX7136001 запросить цену → | FFC плёнка |

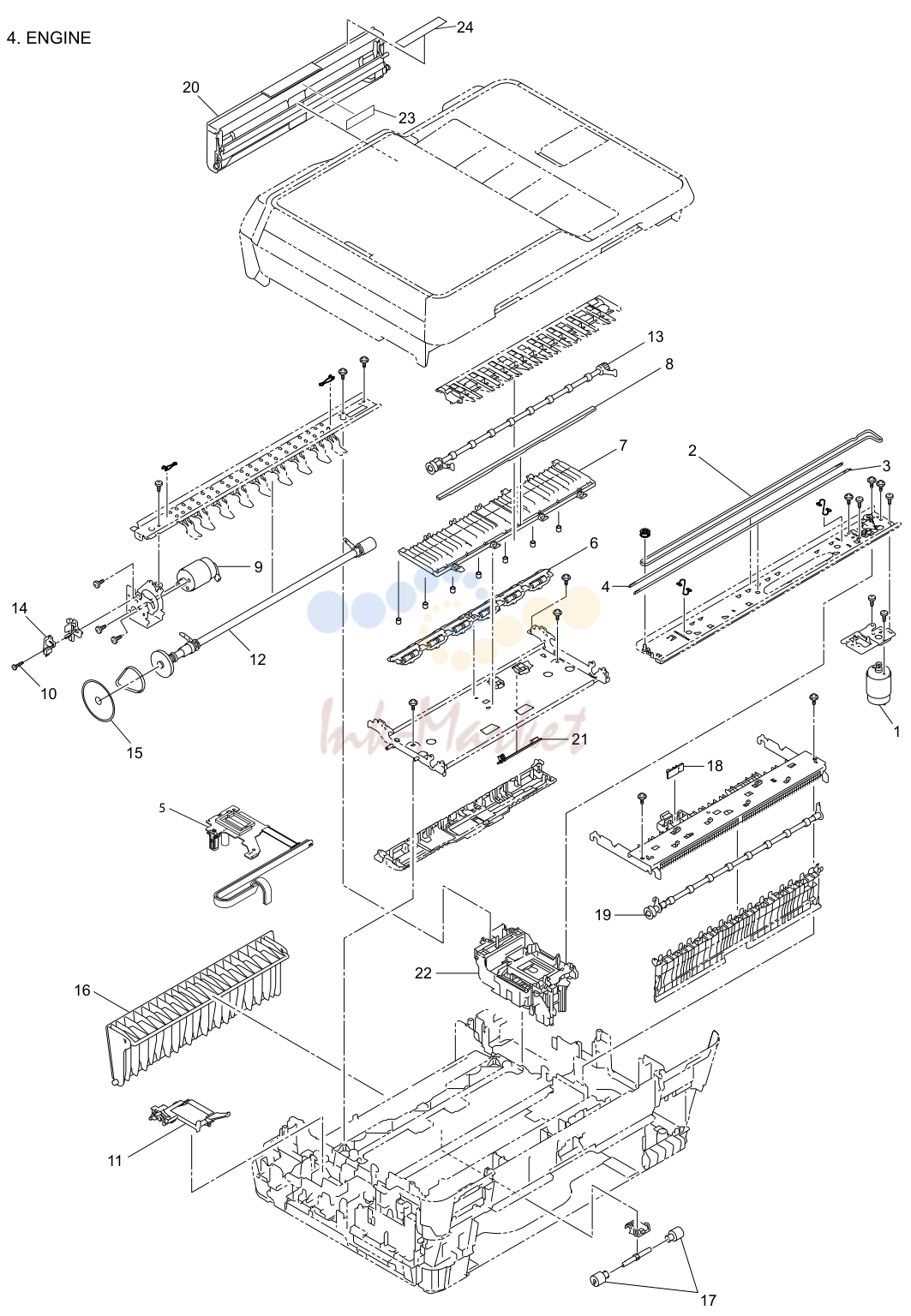

ENGINE
| № | Артикул | Наименование |
|---|---|---|
| 10 | 000021206 запросить цену → | винт BIND M2X12 |
| 14 | LT1509002 запросить цену → | PF ENCODER датчик плата в сборе |
| 18 | LT2697001 запросить цену → | SWITCHBACK датчик плата |
| 21 | LT2699001 запросить цену → | REGISTRATION датчик плата в сборе |

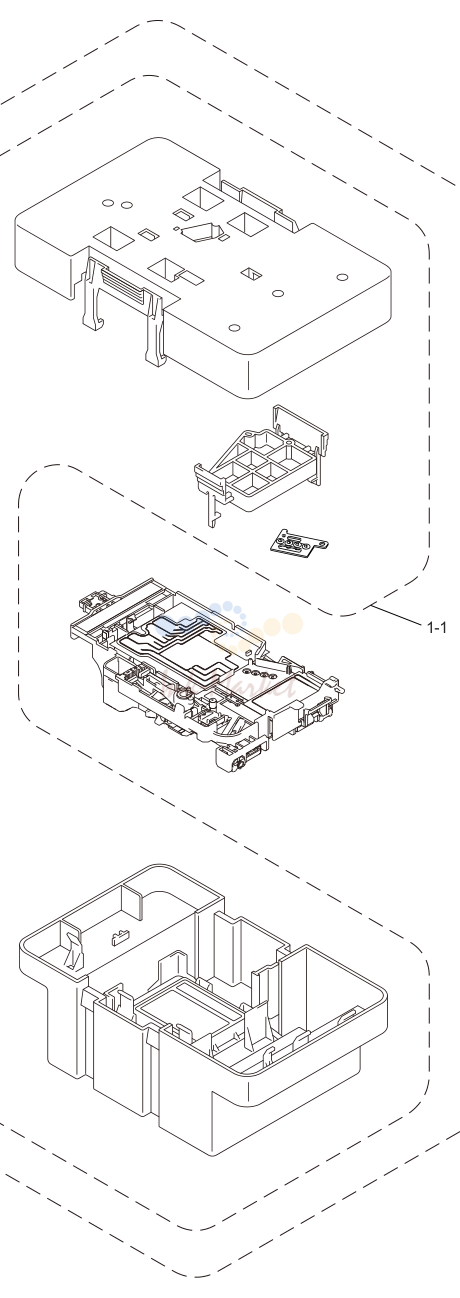

HEAD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LK6584001 под заказ | HEAD/CARRIAGE узел (SP) |
| 1-1 | LK6601001 запросить цену → | PROTECTOR SUPPLY в сборе (SP) |

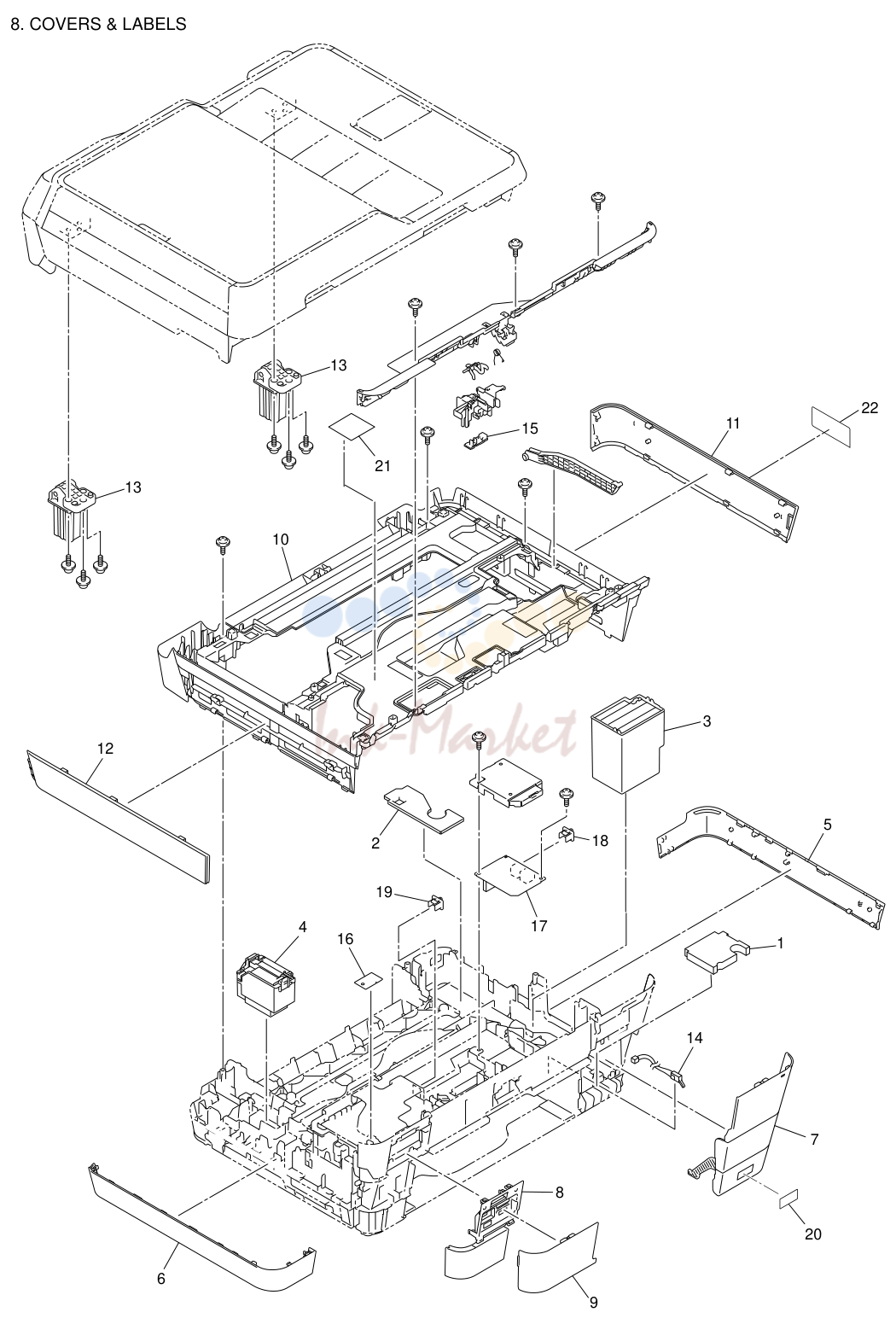

COVERS LABELS
| № | Артикул | Наименование |
|---|---|---|
| 14 | LT2608001 запросить цену → | INK картридж крышка датчик в сборе |
| 15 | LG6753001 запросить цену → | сканер датчик |
| 16 | LT3808001 запросить цену → | WIRELESS LAN плата в сборе CHG |
| 17 | LT2051001 запросить цену → | MJ плата в сборе FOR US/CAN/CHN/TWN/HK/IDN/ARG/CHL/ASA/KOR/OCE |
| 17 | LT2051004 запросить цену → | MJ плата в сборе FOR GER/UK/FRA/BEL/NLD/CHE/ITA/IBR/ISR/ZAF/TUR/RUS/PND/CEE |
| 17 | LT2051042 запросить цену → | MJ плата в сборе FOR BRA |
| 18 | LE8842001 запросить цену → | EXT CAP FOR US/CAN/NLD/CHE/ITA/IBR/ISR/CHN/TWN/ZAF/TUR/HK/IDN/ARG/ |
| 18 | UF5745000 запросить цену → | MJ крышка EXT FOR GER/UK/FRA/BEL |
| 20 | LX3721001 запросить цену → | INNOBELLA LABEL, MFC-J6520DW/J6720DW/J6920DW FOR US |
| 20 | LX3722001 запросить цену → | INNOBELLA LABEL EXCEPT FOR US |

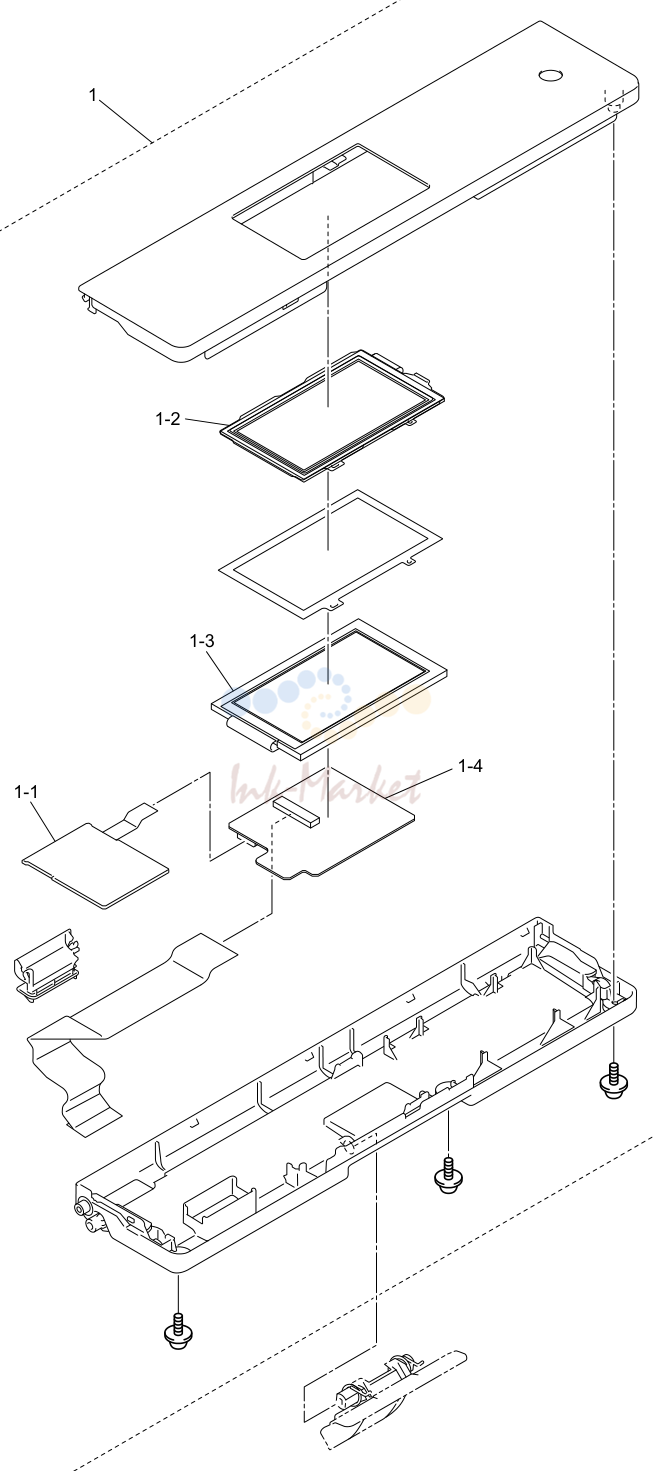

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LT2354002 запросить цену → | NFC плата, MFC-J6920DW/J6925DW |
| 1-4 | LT2622001 запросить цену → | LCD плата в сборе, MFC-J3520/J3720/J6520DW/J6720DW |
| 1-4 | LT2617001 запросить цену → | LCD плата в сборе, MFC-J6920DW/J6925DW |

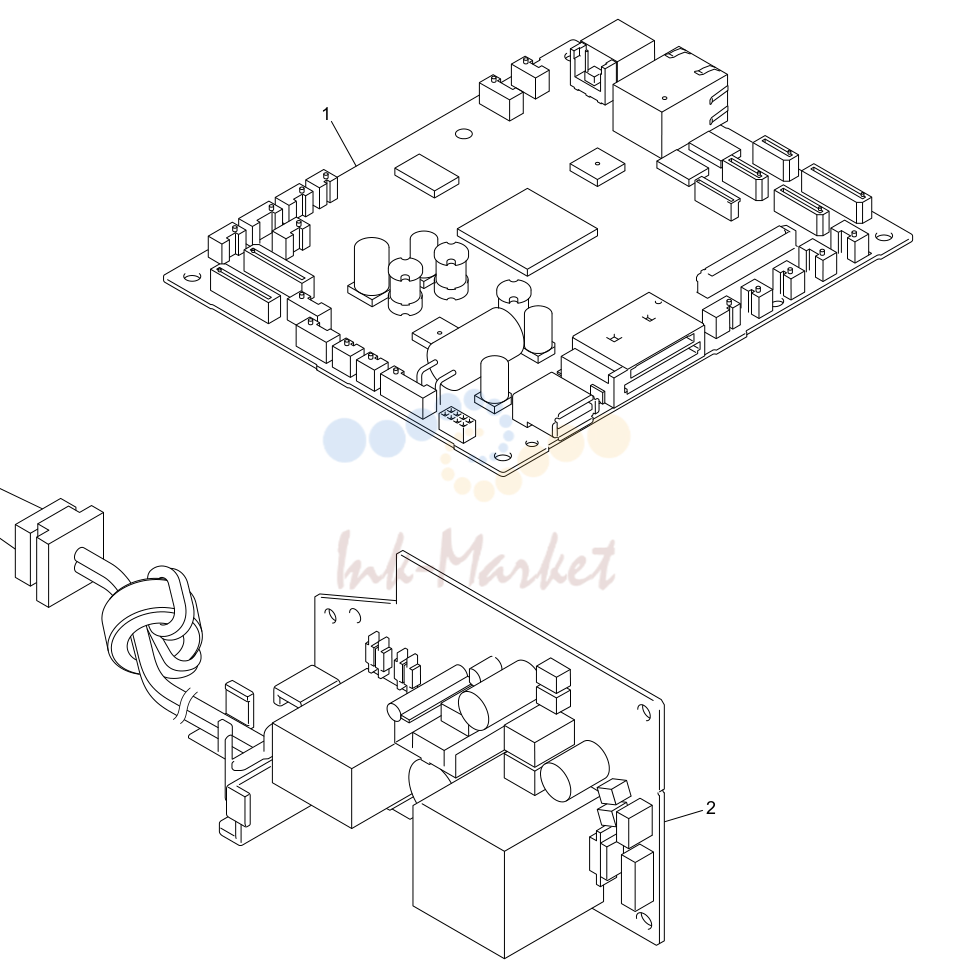

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT3067001 запросить цену → | MAIN плата в сборе (SP), MFC-J6520DW FOR US/CAN/BRA (PRESET 74 CODE:0001) |
| 1 | LT3068001 запросить цену → | MAIN плата в сборе (SP), MFC-J6720DW FOR US/CAN/ARG/CHL/BRA |
| 1 | LT3069001 запросить цену → | MAIN плата в сборе (SP), MFC-J6920DW FOR US/CAN/BRA (PRESET 74 CODE:0001) |
| 1 | LT3067004 запросить цену → | MAIN плата в сборе (SP), MFC-J3520/J6520DW FOR GER/UK/FRA/BEL/NLD/CHE/ |
| 1 | LT3068004 запросить цену → | MAIN плата в сборе (SP), MFC-J3720/J6720DW FOR GER/UK/FRA/BEL/NLD/CHE/ |
| 1 | LT3069004 запросить цену → | MAIN плата в сборе (SP), MFC-J6920DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA/PND/IBR/CEE |
| 1 | LT3373020 запросить цену → | MAIN плата в сборе (SP), MFC-J3520 FOR CHN (PRESET 74 CODE:0220) |
| 1 | LT3374020 запросить цену → | MAIN плата в сборе (SP), MFC-J3720 FOR CHN (PRESET 74 CODE:0320) |
| 1 | LT3067040 запросить цену → | MAIN плата в сборе (SP), MFC-J3520 FOR TWN/ZAF/HK/IDN/ASA/KOR |
| 1 | LT3068040 запросить цену → | MAIN плата в сборе (SP), MFC-J3720 FOR TWN/ZAF/TUR/IDN/ASA/KOR |
| 1 | LT3067056 запросить цену → | MAIN плата в сборе (SP), MFC-J6520DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3068056 запросить цену → | MAIN плата в сборе (SP), MFC-J6720DW FOR OCE (PRESET 74 CODE:0156) |
| 1 | LT3069056 запросить цену → | MAIN плата в сборе (SP), MFC-J6920DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3817001 запросить цену → | MAIN плата в сборе (SP), MFC-J6925DW FOR US (PRESET 74 CODE:0201) |
| 1 | LT3817004 запросить цену → | MAIN плата в сборе (SP), MFC-J6925DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA/IBR/PND |
| 2 | LT2610001 запросить цену → | POWER SUPPLY плата в сборе FOR US/CAN |
| 2 | LT2611005 запросить цену → | POWER SUPPLY плата в сборе FOR CHN/IDN |
| 2 | LT2824001 запросить цену → | POWER SUPPLY плата в сборе FOR TWN |
| 2 | LT2823001 запросить цену → | POWER SUPPLY плата в сборе FOR BRA |
| 2 | LT2611001 запросить цену → | POWER SUPPLY плата в сборе EXCEPT FOR US/CAN/CHN/TWN/IDN/BRA |

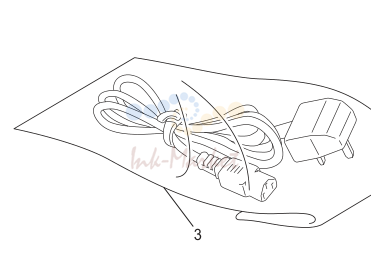

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 2 | LG3077001 запросить цену → | TELEPHONE LINE CORD CSA FOR US/CAN/UK/NLD/ISR/CHN/TWN/ |
| 2 | UG3625001 запросить цену → | TELEPHONE LINE CORD FOR GER |
| 2 | UG3626001 запросить цену → | TELEPHONE LINE CORD UK6P FOR UK |
| 2 | UG3627001 запросить цену → | TELEPHONE LINE CORD FOR FRA |
| 2 | UG1575001 запросить цену → | TELEPHONE LINE CORD FOR BEL |
| 2 | LG7202001 запросить цену → | TELEPHONE LINE CORD FOR CHE |
| 2 | LT2144001 запросить цену → | TELEPHONE LINE CORD ITA FOR ITA/IBR |
| 2 | UG3290001 запросить цену → | TELEPHONE LINE CORD NZ FOR HK/OCE |
| 2 | LT3878001 запросить цену → | TELEPHONE LINE CORD FOR KOR chg |
| 2 | LG5827001 запросить цену → | TELEPHONE LINE CORD FOR PND |
| 3 | LT2509001 запросить цену → | AC CORD BAG в сборе C5RA EUR FOR GER/FRA/BEL/NLD/ITA/IBR/ |
| 3 | LT2544001 запросить цену → | AC CORD BAG в сборе C5RA UK FOR UK/HK/ASA |
| 3 | LT2637001 запросить цену → | AC CORD BAG в сборе C5RA SEV FOR CHE |
| 3 | LT2675001 запросить цену → | AC CORD BAG в сборе C5RA SEV FOR ISR |
| 3 | LT2757001 запросить цену → | AC CORD BAG в сборе C5RA CCC FOR CHN |
| 3 | LT3516001 запросить цену → | AC CORD BAG в сборе C5RA SAF FOR ZAF chg |
| 3 | LT3058001 запросить цену → | AC CORD BAG в сборе C5RA IND FOR IDN |
| 3 | LT2688001 запросить цену → | AC CORD BAG в сборе C5RA IRAM FOR ARG |
| 3 | LT2691001 запросить цену → | AC CORD BAG в сборе C5RA CHILE FOR CHL |
| 3 | LT2731001 запросить цену → | AC CORD BAG в сборе C5RA KOR FOR KOR |
| 3 | LT2639001 запросить цену → | AC CORD BAG в сборе C5RA SAI FOR OCE |
| 3 | LT3387001 запросить цену → | AC CORD BAG в сборе C5RA PAN-NOR FOR PND chg |
| 3 | LT3643001 запросить цену → | AC CORD BAG в сборе C5RA PERU FOR CHL add |
| LG3622001 запросить цену → | TELEPHONE PLUG DUT FOR NLD del | |
| UG3468000 запросить цену → | TELEPHONE PLUG HK FOR HK | |
| LT3927001 запросить цену → | TELEPHONE PLUG ARL FOR OCE CHG | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN FOR PND | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE FOR PND | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN FOR PND | |
| 5 | LJ9803001 запросить цену → | USB шлейф 2.0 EXCEPT FOR KOR |
| 5 | LV1518001 запросить цену → | USB шлейф 2.0 FOR KOR chg |

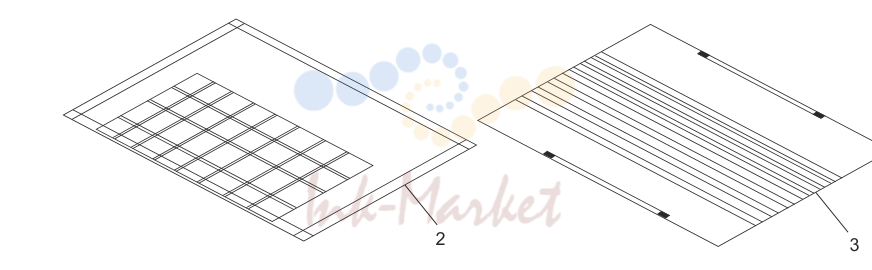

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | XA9940051 запросить цену → | TOUCH PEN |
| 5 | ZA0310001 запросить цену → | HEAD CLEANER STICK в сборе |
