Brother MFC J480DW MFC J485DW MFC J680DW MFC J880DW MFC J885DW MFC J985DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

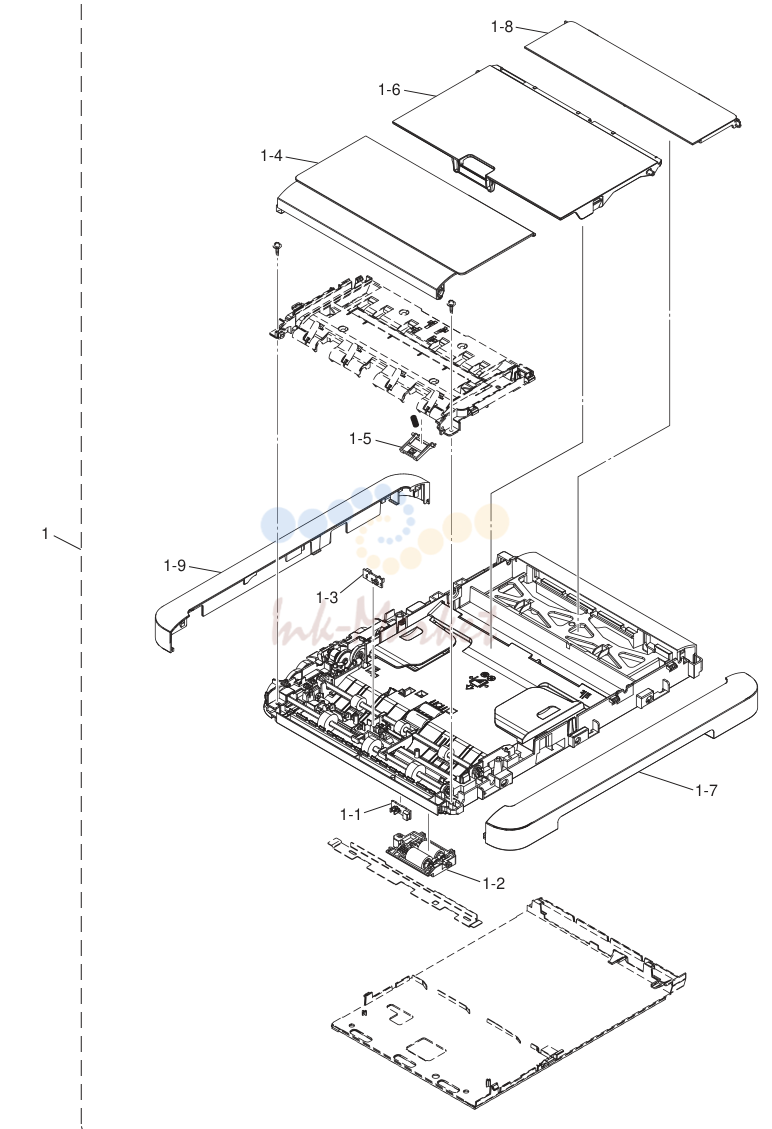

ADF & DOCUMENT крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LG6753001 запросить цену → | DOCUMENT DETECTION датчик плата в сборе EXCEPT FOR DCP-J562DW |
| 1-3 | LG6753001 запросить цену → | DOCUMENT SCANNING POSITION датчик плата EXCEPT FOR DCP-J562DW |

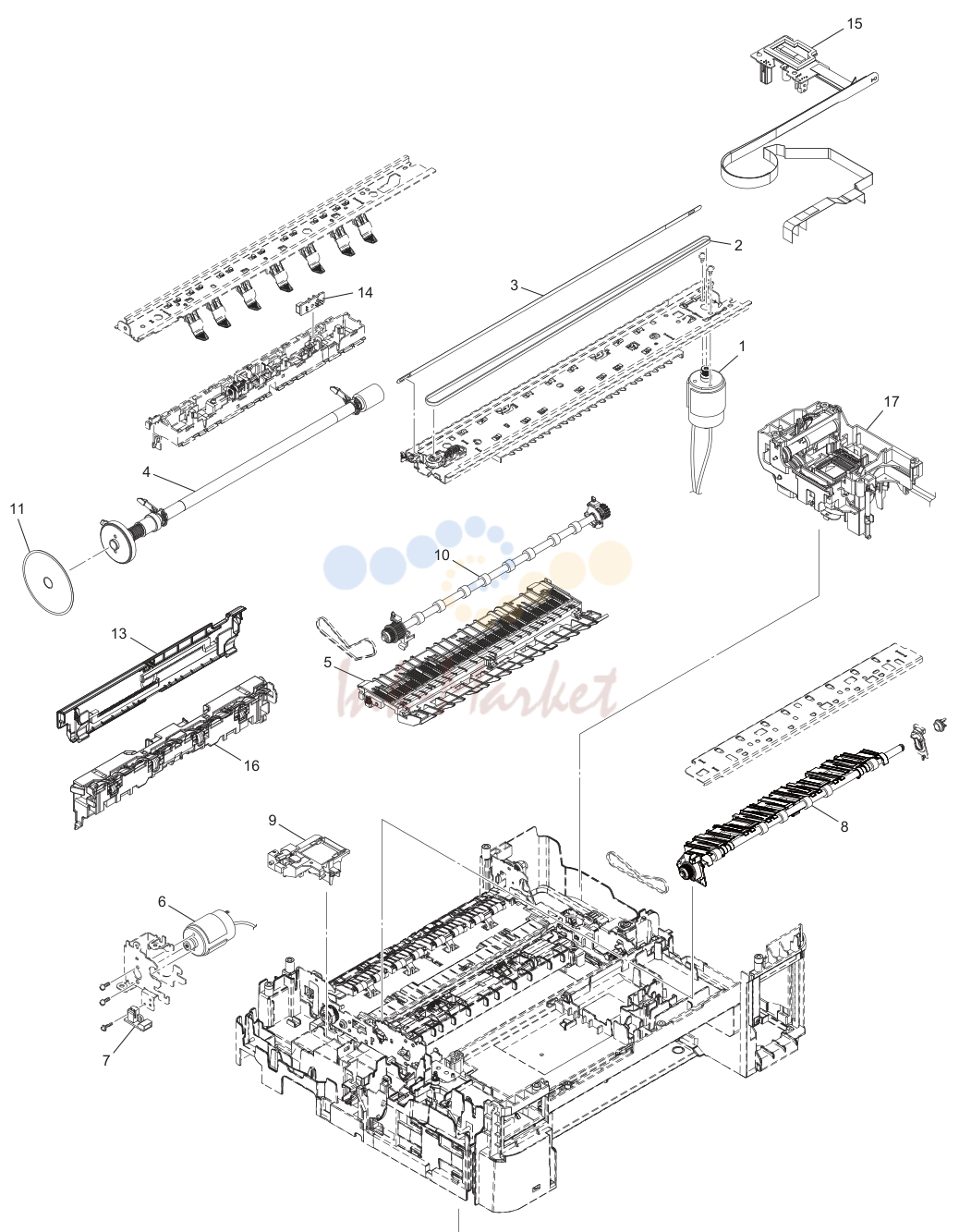

ENGINE
| № | Артикул | Наименование |
|---|---|---|
| 2 | LX6677001 запросить цену → | CR TIMING ремень |
| 7 | LT1509002 запросить цену → | PF ENCODER датчик плата в сборе |
| 11 | LP1471001 запросить цену → | PF ENCODER DISK |
| 14 | LT2644001 запросить цену → | REGISTRATION датчик плата в сборе |

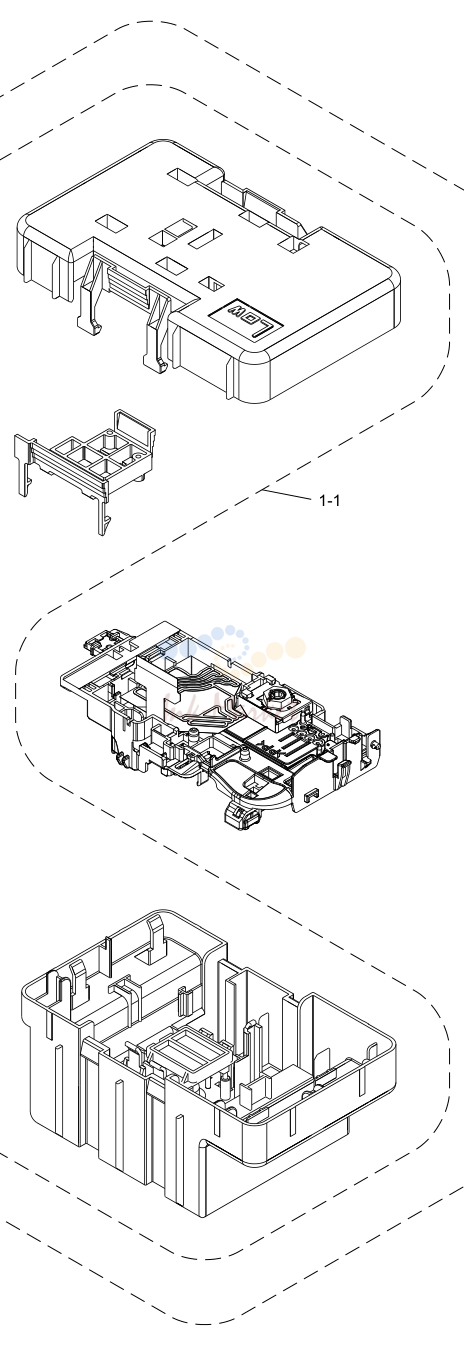

HEAD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LK9025001 ✓ в наличии | HEAD/CARRIAGE узел (SP), DCP-J785DW, MFC-J680DW/J880DW/J885DW/J985DW |
| 1-1 | LK9028001 запросить цену → | PROTECTOR SUPPLY в сборе (SP), DCP-J785DW |

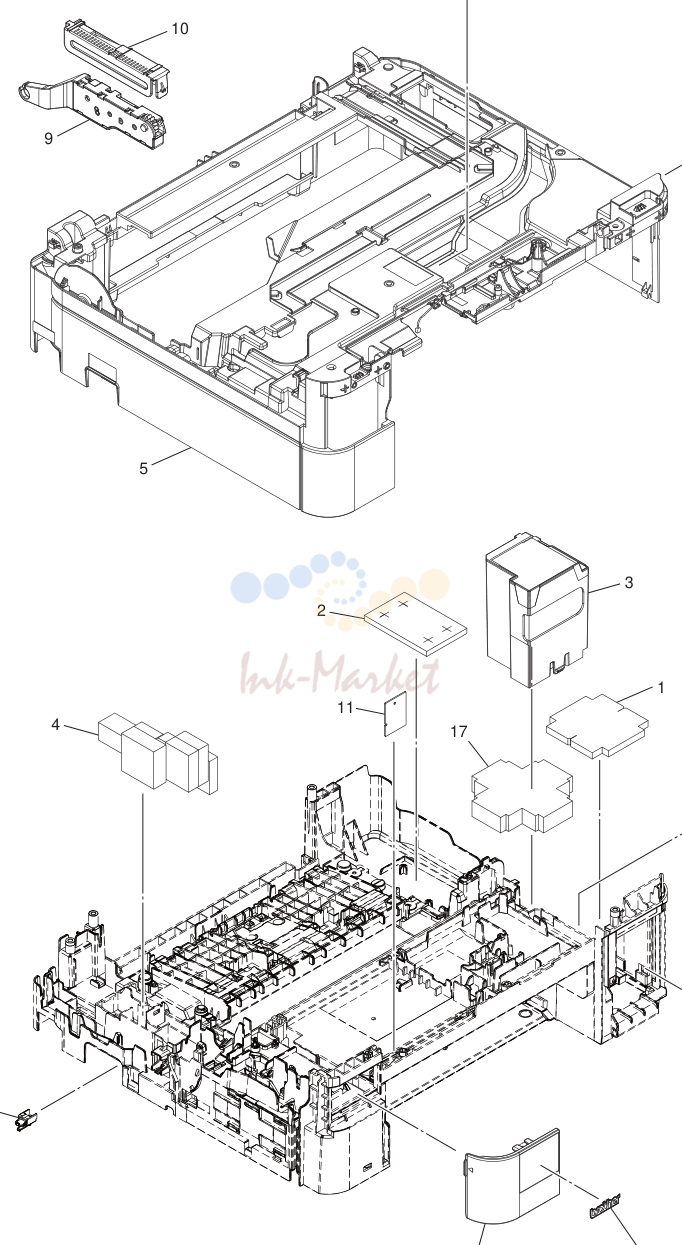

COVERS & LABELS
| № | Артикул | Наименование |
|---|---|---|
| 2 | LX7296001 ✓ в наличии | INK ABSORBER FELT (FOR MAINTENANCE узел) |
| 7 | LT3463001 запросить цену → | INK картридж крышка датчик в сборе |
| 11 | LD1969001 запросить цену → | WIRELESS LAN плата в сборе chg |
| 12 | UF5745000 запросить цену → | MJ крышка EXT EXCEPT FOR DCP-J562DW/J785DW FOR GER/UK/FRA/BEL |
| 14 | LX3721001 запросить цену → | INNOBELLA LABEL EXCEPT FOR MFC-J985DW FOR US |
| 14 | LX3722001 запросить цену → | INNOBELLA LABEL EXCEPT FOR DCP-J785DW/MFC-J985DW EXCEPT FOR US |

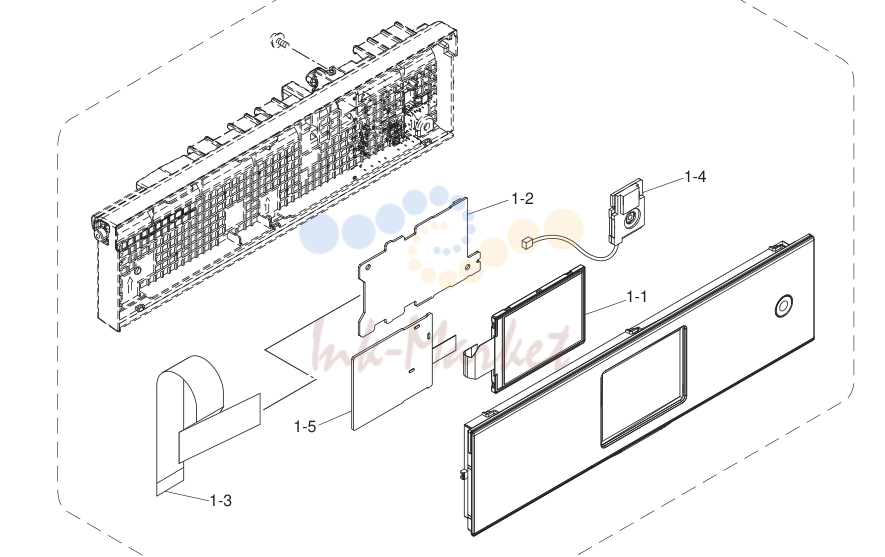

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1-2 | LT3378001 запросить цену → | PANEL плата в сборе, MFC-J460DW/J480DW/J485DW |
| 1-2 | LT3384001 запросить цену → | PANEL плата в сборе, DCP-J562DW/J785DW, MFC-J680DW |
| 1-2 | LT3384002 запросить цену → | PANEL плата в сборе, MFC-J880DW/J885DW/J985DW |
| 1-3 | LT3467001 запросить цену → | PANEL FLAT шлейф, DCP-J562DW/J785DW |
| 1-3 | LT3468001 запросить цену → | PANEL FLAT шлейф, MFC-J460DW/J480DW/J485DW |
| 1-4 | LT3026004 запросить цену → | ON/OFF KEY плата в сборе, DCP-J562DW/J785DW |
| 1-5 | LT3566002 запросить цену → | NFC плата, MFC-J880DW/J885DW/J985DW |

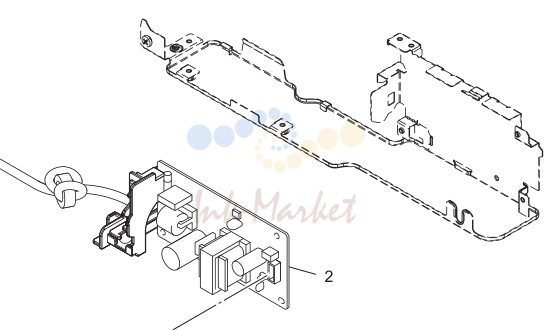

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT3869004 запросить цену → | MAIN плата в сборе SP, DCP-J562DW FOR GER/UK/FRA/CHE/ITA/IBR/PND |
| 1 | LT3869040 запросить цену → | MAIN плата в сборе SP, DCP-J562DW FOR ASA (PRESET 74 CODE:0040) |
| 1 | LT3869056 запросить цену → | MAIN плата в сборе SP, DCP-J562DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3944004 запросить цену → | MAIN плата в сборе SP, DCP-J785DW FOR GER/UK/FRA/PND/IBR |
| 1 | LT3870001 запросить цену → | MAIN плата в сборе SP, MFC-J460DW/J480DW/J485DW FOR US/CAN |
| 1 | LT3870004 запросить цену → | MAIN плата в сборе SP, MFC-J480DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA/ISR/ |
| 1 | LT3870040 запросить цену → | MAIN плата в сборе SP, MFC-J480DW FOR HK/ASA (PRESET 74 CODE:0040) |
| 1 | LT3870056 запросить цену → | MAIN плата в сборе SP, MFC-J480DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3871001 запросить цену → | MAIN плата в сборе SP, MFC-J680DW FOR US/CAN (PRESET 74 CODE: 0001) |
| 1 | LT3871004 под заказ | MAIN плата в сборе SP, MFC-J680DW FOR GER/UK/FRA/BEL/CHE/ITA/ISR/PND |
| 1 | LT3871040 запросить цену → | MAIN плата в сборе SP, MFC-J680DW FOR HK/ASA (PRESET 74 CODE:0040) |
| 1 | LT3871056 запросить цену → | MAIN плата в сборе SP, MFC-J680DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3872001 запросить цену → | MAIN плата в сборе SP, MFC-J880DW/J885DW FOR US/CAN (PRESET 74 CODE: 0001) |
| 1 | LT3872004 под заказ | MAIN плата в сборе SP, MFC-J880DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA/IBR |
| 1 | LT3872040 запросить цену → | MAIN плата в сборе SP, MFC-J880DW FOR HK/ASA (PRESET 74 CODE:0040) |
| 1 | LT3872056 запросить цену → | MAIN плата в сборе SP, MFC-J880DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT3943001 запросить цену → | MAIN плата в сборе SP, MFC-J985DW FOR US/CAN (PRESET 74 CODE:0201) |
| 1 | LT3943004 под заказ | MAIN плата в сборе SP, MFC-J985DW FOR GER/UK/FRA/NLD/CHE/ITA/PND |
| 2 | LT3517001 запросить цену → | POWER SUPPLY плата в сборе FOR US/CAN |
| 2 | LT3560001 запросить цену → | POWER SUPPLY плата в сборе FOR GER/UK/FRA/BEL/NLD/CHE/ITA/ISR/ |
| 3 | LT3428001 запросить цену → | MODEM плата в сборе EXCEPT FOR DCP-J562DW FOR US/CAN/HK/ASA |
| 3 | LT3428002 запросить цену → | MODEM плата в сборе EXCEPT FOR DCP-J562DW/J785DW FOR GER/UK/FRA/BEL/ |
| 3 | LT3428004 запросить цену → | MODEM плата в сборе EXCEPT FOR DCP-J562DW FOR OCE |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG3077001 запросить цену → | TELEPHONE LINE CORD CSA, MFC-J460DW/J480DW/J485DW/J680DW/J880DW/ |
| 1 | UG3625001 запросить цену → | TELEPHONE LINE CORD, MFC-J480DW/J680DW/J880DW/J985DW FOR GER |
| 1 | UG3626001 запросить цену → | TELEPHONE LINE CORD UK6P, MFC-J480DW/J680DW/J880DW/J985DW FOR UK |
| 1 | UG3627001 запросить цену → | TELEPHONE LINE CORD, MFC-J480DW/J680DW/J880DW/J985DW FOR FRA |
| 1 | UG1575001 запросить цену → | TELEPHONE LINE CORD BEL, MFC-J480DW/680DW/J880DW FOR BEL |
| 1 | LG7202001 запросить цену → | TELEPHONE LINE CORD, MFC-J480DW/J680DW/J880DW/J985DW FOR CHE |
| 1 | LT2144001 запросить цену → | TELEPHONE LINE CORD, MFC-J480DW/J680DW/J880DW/J985DW FOR ITA |
| 1 | LT3317001 запросить цену → | TELEPHONE LINE CORD CSA2, MFC-J480DW/J680DW/J880DW FOR OCE |
| 1 | UG3290001 запросить цену → | TELEPHONE LINE CORD NZ, MFC-J480DW/J680DW/J880DW FOR HK/OCE |
| 1 | LG5827001 запросить цену → | TELEPHONE LINE CORD, MFC-J480DW/J680DW/J985DW FOR PND |
| 3 | LT2652001 запросить цену → | AC CORD BAG в сборе FOR UK/HK/ASA |
| 3 | LT2744001 запросить цену → | AC CORD BAG в сборе FOR GER/FRA/BEL/NLD/ITA/IBR |
| 3 | LT2899001 запросить цену → | AC CORD BAG в сборе FOR CHE |
| 3 | LT3210001 запросить цену → | AC CORD BAG в сборе FOR ISR |
| 3 | LT2746001 запросить цену → | AC CORD BAG в сборе FOR OCE |
| 3 | LT3385001 запросить цену → | AC CORD BAG в сборе FOR PND |
| 4 | LT3290001 запросить цену → | USB шлейф |
| 5 | LK9304001 запросить цену → | INITIAL SETUP STARTER картридж LC201 BK EXCEPT FOR MFC-J985DW |
| 5 | LK9832001 запросить цену → | INITIAL SETUP STARTER картридж LC20E BK, MFC-J985DW FOR US/CAN |
| 5 | LK9332001 запросить цену → | INITIAL SETUP STARTER картридж LC221 BK EXCEPT FOR DCP-J785DW |
| 6 | LK9307001 запросить цену → | INITIAL SETUP STARTER картридж LC201 Y EXCEPT FOR MFC-J985DW |
| 6 | LK9835001 запросить цену → | INITIAL SETUP STARTER картридж LC20E Y, MFC-J985DW FOR US/CAN |
| 6 | LK9335001 запросить цену → | INITIAL SETUP STARTER картридж LC221 Y EXCEPT FOR DCP-J785DW |
| 7 | LK9833001 запросить цену → | INITIAL SETUP STARTER картридж LC20E C, MFC-J985DW FOR US/CAN |
| 7 | LK9333001 запросить цену → | INITIAL SETUP STARTER картридж LC221 C EXCEPT FOR DCP-J785DW |
| 8 | LK9306001 запросить цену → | INITIAL SETUP STARTER картридж LC201 M EXCEPT FOR MFC-J985DW |
| 8 | LK9834001 запросить цену → | INITIAL SETUP STARTER картридж LC20E M, MFC-J985DW FOR US/CAN |
| 8 | LK9334001 запросить цену → | INITIAL SETUP STARTER картридж LC221 M EXCEPT FOR DCP-J785DW |
| UG3468000 запросить цену → | TELEPHONE PLUG, MFC-J480DW/J680DW/J880DW FOR HK | |
| LT3927001 запросить цену → | TELEPHONE PLUG, MFC-J480DW/J680DW/J880DW FOR OCE CHG | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN, MFC-J480DW/J680DW FOR PND | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE, MFC-J480DW/J680DW FOR PND | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN, MFC-J480DW/J680DW FOR PND |

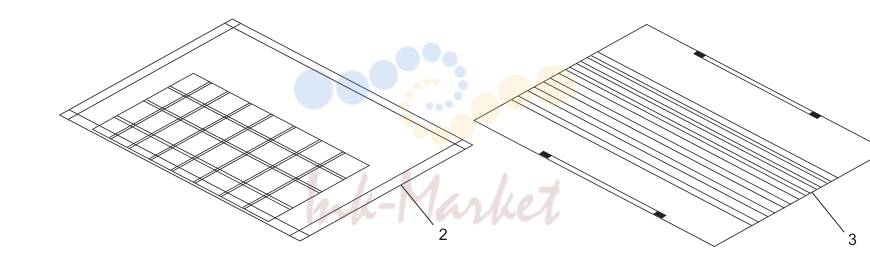

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | XA9940051 запросить цену → | TOUCH PEN, DCP-J562DW/J785DW, MFC-J680DW/J880DW/J885DW/J985DW |
| 5 | ZA0310001 запросить цену → | HEAD CLEANER STICK в сборе |
