Brother MFC J4310DW MFC J4410DW MFC J4510DW MFC J4610DW MFC J4710DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

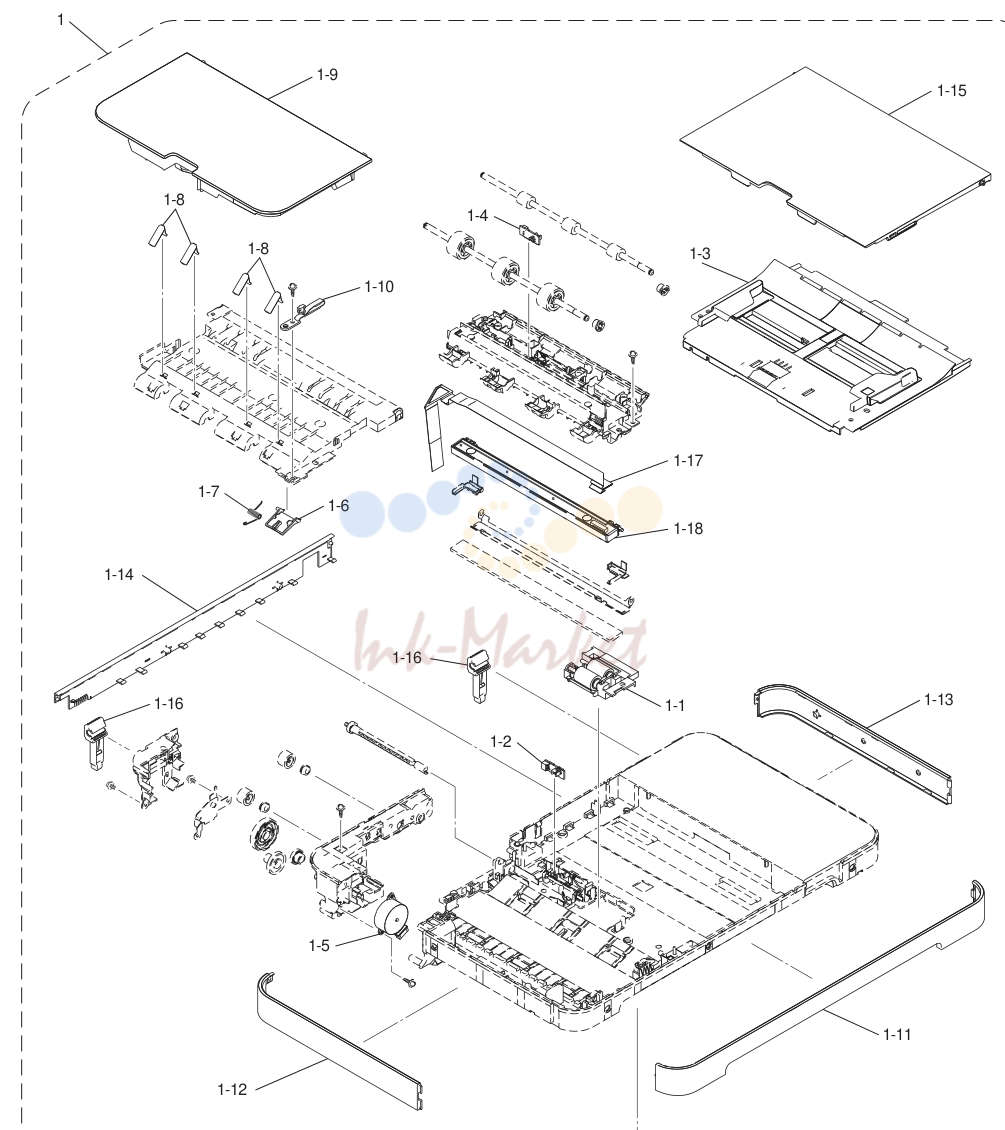

ADF & DOCUMENT крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1-2 | LG6753001 запросить цену → | DOCUMENT DETECTION датчик плата |
| 1-4 | LG6753001 запросить цену → | DOCUMENT SCANNING POSITION датчик плата |
| 1-8 | LP1429001 запросить цену → | EJECT плёнка, MFC-J2510/J4410DW/J4510DW/J4610DW/J4710DW |
| 1-18 | LT1713001 ✓ в наличии | SECOND SIDE CIS узел, MFC-J4710DW |

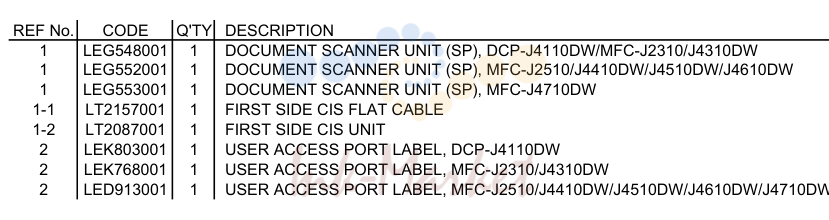

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LT2157001 запросить цену → | FIRST SIDE CIS FLAT шлейф |
| 1-2 | LT2087001 запросить цену → | FIRST SIDE CIS узел |

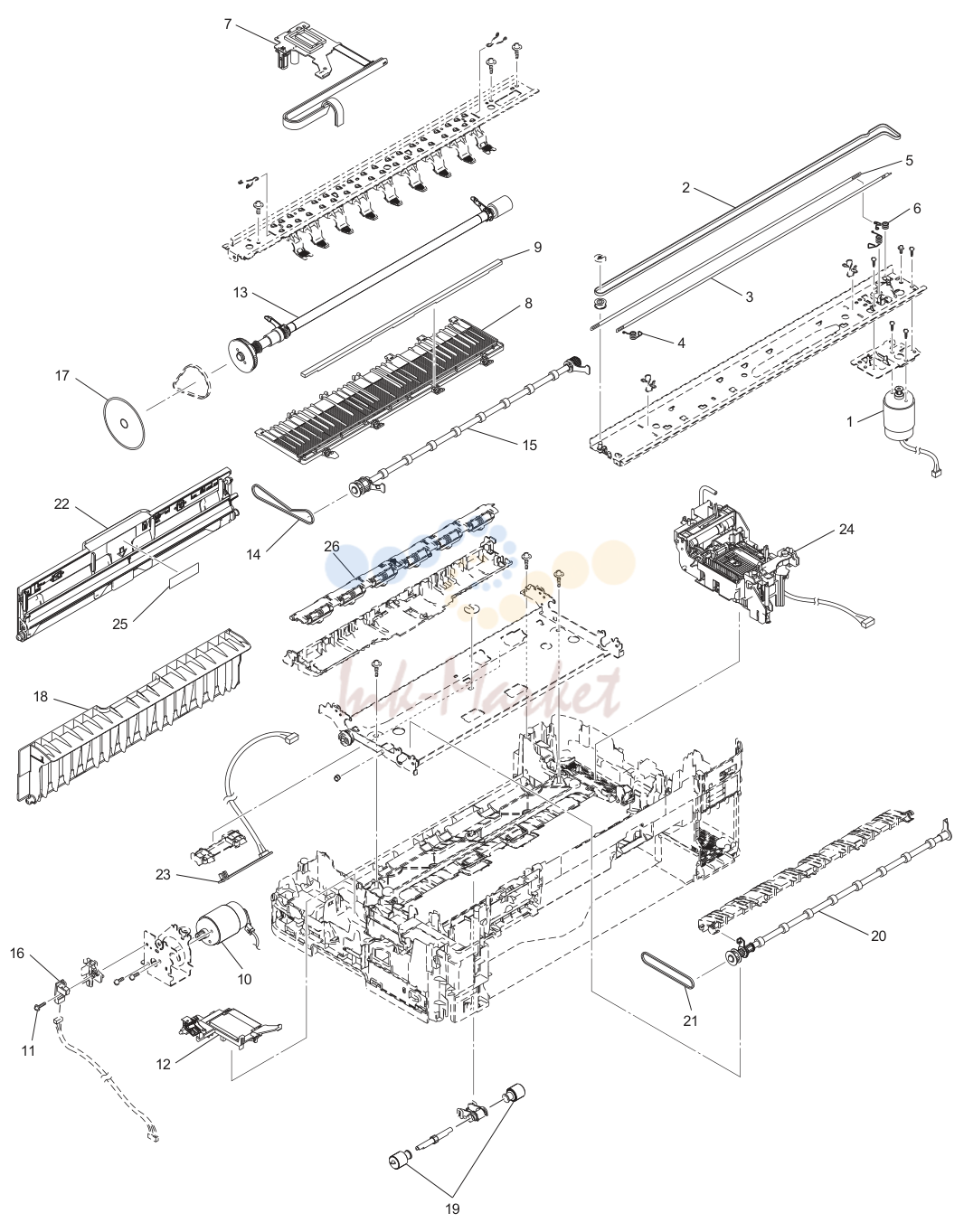

ENGINE
| № | Артикул | Наименование |
|---|---|---|
| 11 | 000021206 запросить цену → | винт BIND M2X12 |
| 16 | LT1509002 запросить цену → | PF ENCODER плата в сборе |
| 23 | LT2189001 запросить цену → | REGISTRATION датчик плата в сборе |

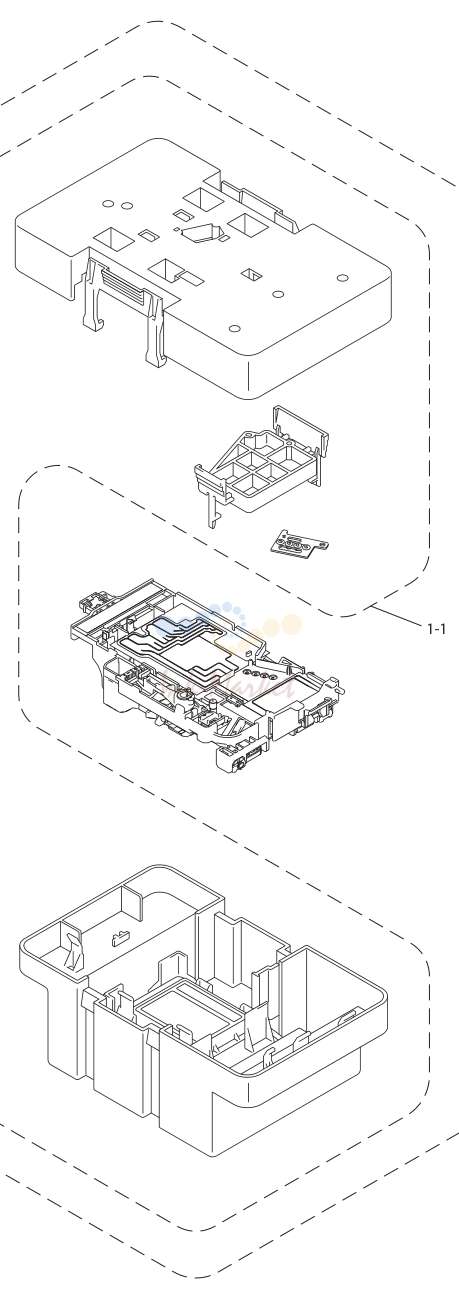

HEAD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LK6584001 под заказ | HEAD/CARRIAGE узел (SP) |
| 1-1 | LK6601001 запросить цену → | PROTECTOR SUPPLY в сборе(SP) |

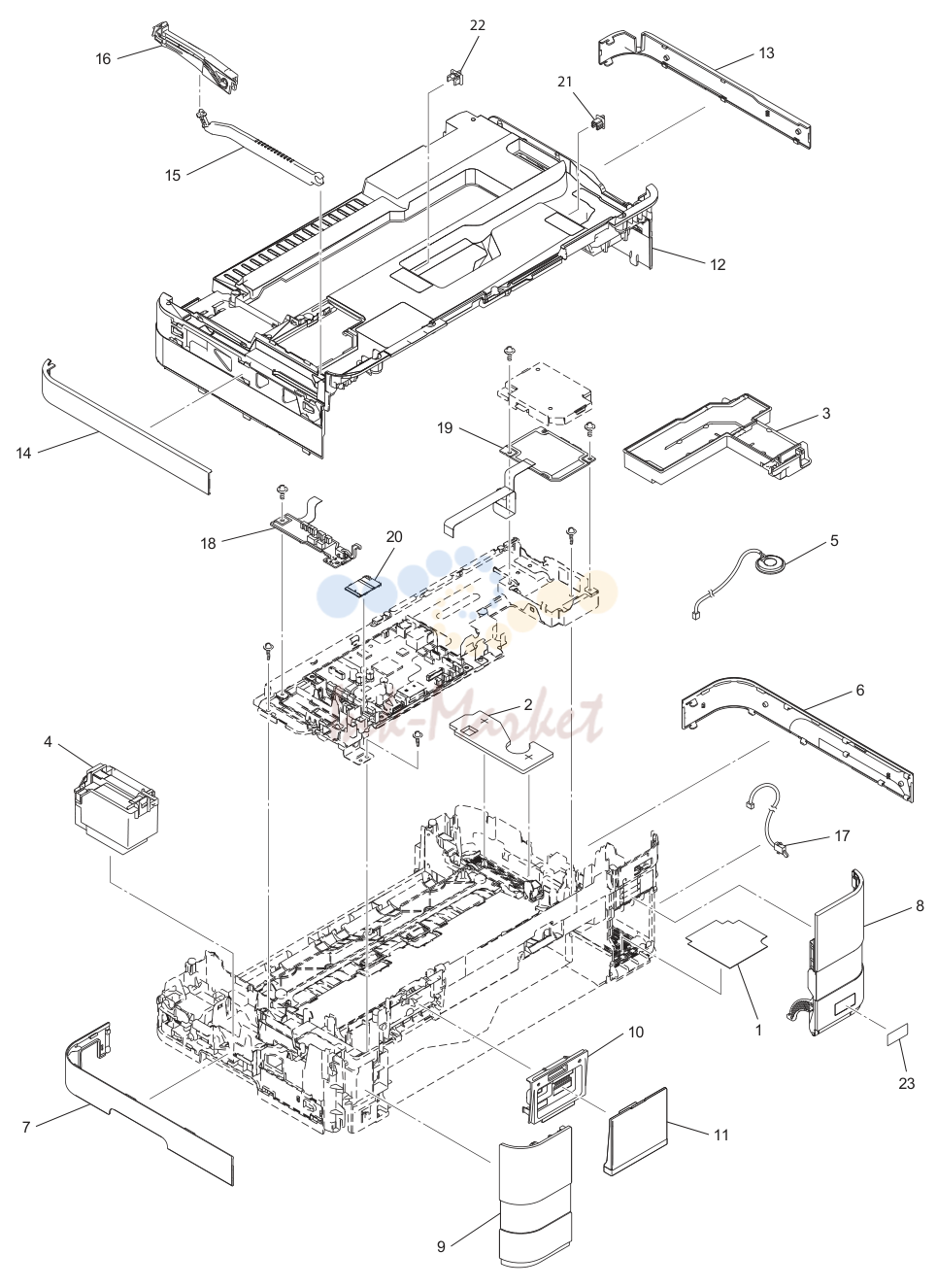

крышка LABELS
| № | Артикул | Наименование |
|---|---|---|
| 5 | LT2043001 запросить цену → | SPEAKER |
| 17 | LT2045001 запросить цену → | INK картридж крышка датчик в сборе |
| 18 | LT2314001 запросить цену → | датчик RELAY плата в сборе, DCP-J4110DW/MFC-J2310/J4310DW |
| 18 | LT2048001 запросить цену → | датчик RELAY плата в сборе, MFC-J2510/J4410DW/J4510DW/J4610DW |
| 18 | LT2048002 запросить цену → | датчик RELAY плата в сборе, MFC-J4710DW |
| 19 | LT2051001 запросить цену → | MJ плата в сборе, MFC-J2310/J2510/J4310DW/J4410DW/J4510DW/J4610DW/J4710DW |
| 19 | LT2051004 запросить цену → | MJ плата в сборе, MFC-J2310/J2510/J4410DW/J4510DW/J4610DW/J4710DW |
| 20 | LT2679001 запросить цену → | WIRELESS LAN плата в сборе FOR US/CAN/ASA/OCE del |
| 20 | LT2822001 запросить цену → | WIRELESS LAN плата в сборе FOR GER/UK/FRA/BEL/NLD/CHE/ITA/PND/IBR CHG |
| 21 | LE8842001 запросить цену → | EXT CAP, MFC-J2310/J2510/J4310DW/J4410DW/J4510DW/J4610DW/J4710DW |
| 21 | UF5745000 запросить цену → | MJ крышка EXT, MFC-J4410DW/J4510DW/J4610DW/J4710DW FOR GER/UK/FRA/BEL |
| 23 | LX3721001 запросить цену → | INNOBELLA LABEL FOR US |
| 23 | LX3722001 запросить цену → | INNOBELLA LABEL EXCEPT FOR US |

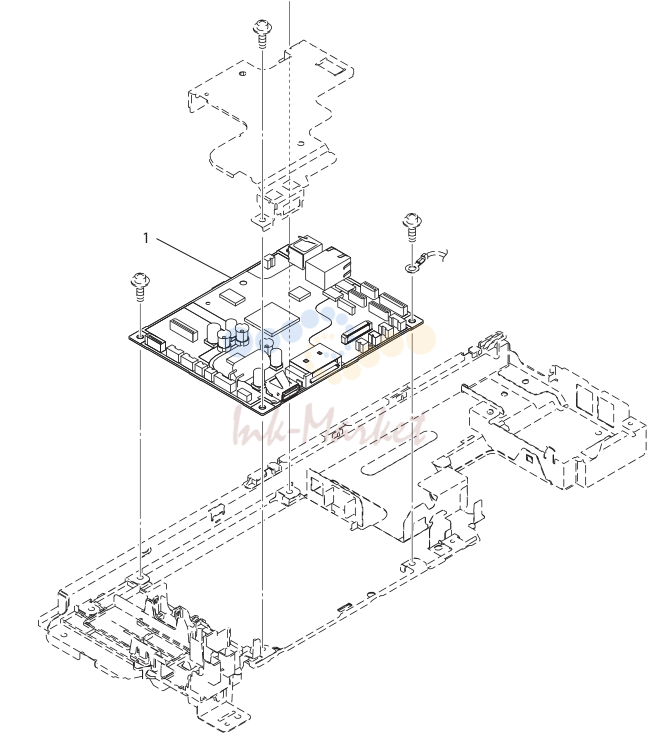

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT2485001 запросить цену → | MAIN плата в сборе (SP) |
| 1 | LT2486001 запросить цену → | MAIN плата в сборе (SP), MFC-J4410DW FOR US/CAN (PRESET 74 CODE:0101) |
| 1 | LT2355001 запросить цену → | MAIN плата в сборе (SP), MFC-J4510DW FOR US/CAN/ARG/CHL/BRA |
| 1 | LT2487001 запросить цену → | MAIN плата в сборе (SP), MFC-J4610DW FOR US/CAN (PRESET 74 CODE:0201) |
| 1 | LT2488001 запросить цену → | MAIN плата в сборе (SP), MFC-J4710DW FOR US/CAN (PRESET 74 CODE:0001) |
| 1 | LT2484003 запросить цену → | MAIN плата в сборе (SP), DCP-J4110DW FOR GER/UK/FRA/CHE/ISR/PND/IBR/CEE |
| 1 | LT2355003 ✓ в наличии | MAIN плата в сборе (SP), MFC-J2510/J4510DW FOR |
| 1 | LT2486003 запросить цену → | MAIN плата в сборе (SP), MFC-J4410DW FOR |
| 1 | LT2487003 запросить цену → | MAIN плата в сборе (SP), MFC-J4610DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA |
| 1 | LT2488003 запросить цену → | MAIN плата в сборе (SP), MFC-J4710DW FOR GER/UK/FRA/BEL/NLD/CHE/ITA/PND/IBR |
| 1 | LT3038020 запросить цену → | MAIN плата в сборе (SP), MFC-J2510 FOR CHN (PRESET 74 CODE:0120) |
| 1 | LT2485040 ✓ в наличии | MAIN плата в сборе (SP) |
| 1 | LT2355040 запросить цену → | MAIN плата в сборе (SP), MFC-J2510 FOR IDN/ASA/KOR (PRESET 74 CODE:0040 0140) |
| 1 | LT2484004 запросить цену → | MAIN плата в сборе (SP), DCP-J4110DW FOR OCE (PRESET 74 CODE:0004) |
| 1 | LT2486056 запросить цену → | MAIN плата в сборе (SP), MFC-J4410DW FOR OCE (PRESET 74 CODE:0156) |
| 1 | LT2355056 запросить цену → | MAIN плата в сборе (SP), MFC-J4510DW FOR OCE (PRESET 74 CODE:0056) |
| 1 | LT2488056 запросить цену → | MAIN плата в сборе (SP), MFC-J4710DW FOR OCE (PRESET 74 CODE:0056) |
| 2 | LT2533001 запросить цену → | POWER SUPPLY плата в сборе FOR US/CAN |
| 2 | LT2817005 запросить цену → | POWER SUPPLY плата в сборе FOR CHN |
| 2 | LT2862001 запросить цену → | POWER SUPPLY плата в сборе FOR TWN |
| 2 | LT2693001 запросить цену → | POWER SUPPLY плата в сборе FOR BRA |
| 2 | LT2817001 запросить цену → | POWER SUPPLY плата в сборе EXCEPT FOR US/CAN/CHN/TWN/BRA CHG |

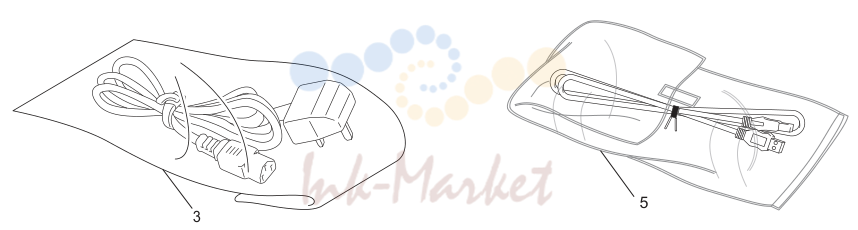

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG3077001 запросить цену → | TELEPHONE LINE CORD CSA FOR US/CAN/UK/NLD/ISR/CHN/TWN/IDN/ARG/CHL/ |
| 1 | UG3625001 запросить цену → | TELEPHONE LINE CORD FOR GER |
| 1 | UG3626001 запросить цену → | TELEPHONE LINE CORD UK6P FOR UK |
| 1 | UG3627001 запросить цену → | TELEPHONE LINE CORD FOR FRA |
| 1 | UG1575001 запросить цену → | TELEPHONE LINE CORD FOR BEL |
| 1 | LG7202001 запросить цену → | TELEPHONE LINE CORD FOR CHE |
| 1 | LT2144001 запросить цену → | TELEPHONE LINE CORD FOR ITA |
| 1 | UG3290001 запросить цену → | TELEPHONE LINE CORD NZ FOR HK/OCE |
| 1 | LG5827001 запросить цену → | TELEPHONE LINE CORD FOR PND |
| 3 | LT2509001 запросить цену → | AC CORD BAG в сборе C5 FOR GER/FRA/BEL/NLD/ITA/IDN/ASA/RUS/PND/IBR/CEE |
| 3 | LT2544001 запросить цену → | AC CORD BAG в сборе C5RA UK FOR UK/HK/ASA |
| 3 | LT2637001 запросить цену → | AC CORD BAG в сборе C5 SEV FOR CHE |
| 3 | LT2691001 запросить цену → | AC CORD BAG в сборе C5RA FOR CHL |
| 3 | LT2675001 запросить цену → | AC CORD BAG в сборе C5 ISR FOR ISR |
| 3 | LT2757001 запросить цену → | AC CORD BAG в сборе C5RA CCC FOR CHN |
| 3 | LT2688001 запросить цену → | AC CORD BAG в сборе C5RA IRAM FOR ARG |
| 3 | LT2731001 запросить цену → | AC CORD BAG в сборе C5RA KOR FOR KOR |
| 3 | LT2639001 запросить цену → | AC CORD BAG в сборе C5 SAA FOR OCE |
| 3 | LT2638001 запросить цену → | AC CORD BAG в сборе C5 DEMKO FOR PND del |
| UG3468000 запросить цену → | TELEPHONE PLUG HK, MFC-J2310 FOR HK | |
| LG3622001 запросить цену → | TELEPHONE PLUG DUT, MFC-J4410DW/J4510DW/J4610DW/J4710DW FOR NLD DEL | |
| LG6573001 запросить цену → | TELEPHONE PLUG ARL, MFC-J4410DW/J4510DW/J4710DW FOR OCE | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN, MFC-J4410DW/J4510DW/J4710DW FOR PND | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE, MFC-J4410DW/J4510DW/J4710DW FOR PND | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN, MFC-J4410DW/J4510DW/J4710DW FOR PND | |
| 5 | LJ9803001 запросить цену → | USB шлейф 2.0 chg |

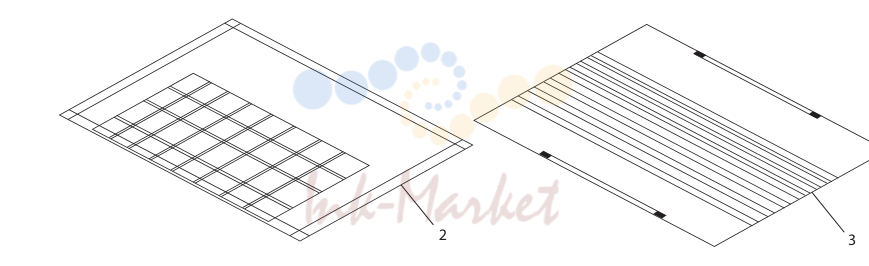

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | XA9940051 запросить цену → | TOUCH PEN |
| 5 | ZA0310001 запросить цену → | HEAD CLEANER STICK в сборе |
