Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

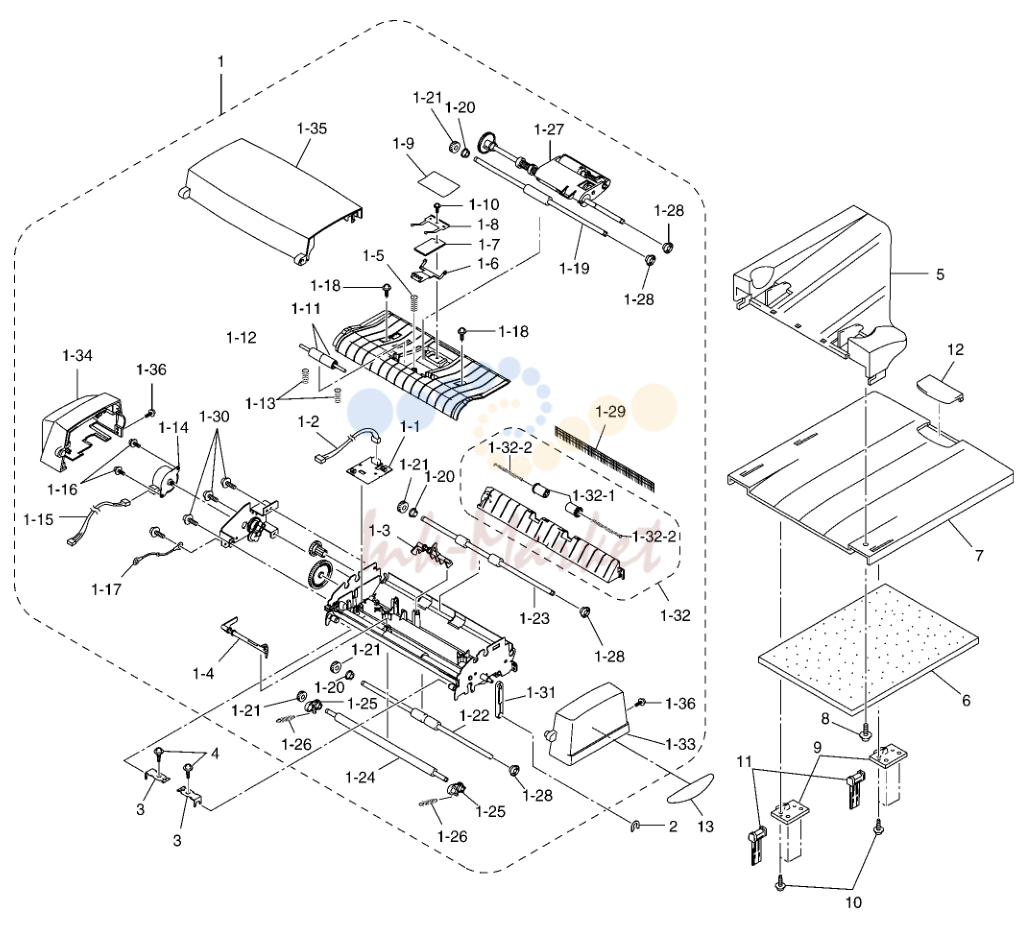

ADF

ADF

№АртикулНаименование
1LE2005001 запросить цену →ADF узел FOR USA/CAN
1LE3857001 запросить цену →ADF узел FOR ARL/NZ/ASA
1-1UG6609001 запросить цену →DOCUMENT датчик плата в сборе
1-2LG2014001 запросить цену →DOCUMENT датчик жгут FOR USA/CAN
1-2LG2926001 запросить цену →DOCUMENT датчик жгут FOR ARL/NZ/ASA
1-3UF7026001 запросить цену →DOCUMENT передний датчик ACTUATOR
1-4LE2008001 запросить цену →DOCUMENT задний датчик ACTUATOR
1-5LE2011001 запросить цену →COMPRESSION пружина
1-6LE2551001 запросить цену →RUBBER держатель
1-7UU2055001 запросить цену →отделения RUBBER
1-8LE2550001 запросить цену →пружина пластина A
1-9LE2470001 ✓ в наличииADF плёнка
1-10UF6116001 запросить цену →саморез, PAN B M3X6
1-11UF9009001 под заказPRESSURE ролик
1-12LE2471001 запросить цену →PRESSURE ролик вал
1-13LE2472001 запросить цену →PRESSURE ролик пружина
1-14LE2566001 запросить цену →ADF мотор
1-15LG2015001 запросить цену →ADF мотор жгут
1-17LG2016001 запросить цену →GROUNDING WIRE
1-18087310815 запросить цену →саморез, CUP B M3X8
1-19LE2026001 запросить цену →верхний LF ролик(GRAY)
1-20UF8105001 запросить цену →CONDUCTIVE втулка
1-21UU7039001 запросить цену →LF ролик шестерня 27
1-22LE2029001 запросить цену →нижний LF ролик(BLACK)
1-23LE2028001 запросить цену →DOCUMENT EJECTION ролик
1-24LE2030001 запросить цену →WHITE ролик
1-25LE2032001 запросить цену →WHITE ролик втулка
1-26LE2033001 запросить цену →пружина
1-27LE2919001 запросить цену →DOCUMENT FEED ролик в сборе
LE2037001 под заказDOCUMENT FEED ролик(RUBBER)
1-28UU1290001 запросить цену →PAWLED втулка
1-29UU7505001 запросить цену →ANTI-STATIC BRUSH
1-30087320616 запросить цену →саморез, CUP S M3X6
1-31UF0208001 запросить цену →ARM
1-32LE2048001 запросить цену →DOCUMENT EJECTION CHUTE в сборе
LE2582001 запросить цену →прижимной ролик
UU2009001 запросить цену →прижимной ролик вал(пружина)
1-33LE2050001 запросить цену →ADF SIDE крышка F, WHITE(1495)
1-34LE2051001 запросить цену →ADF SIDE крышка R, WHITE(1495)
1-35LE2534001 запросить цену →ADF крышка в сборе, WHITE(1495)
1-36087320816 запросить цену →саморез, CUP S M3X8
2UF8088001 запросить цену →PLASTIC RETAINING RING
3LE2053001 запросить цену →ADF SUPPORT
4087310816 запросить цену →саморез, CUP B M3X8
5LE3426001 запросить цену →DOCUMENT CHUTE в сборе
6LE2487001 запросить цену →SPONGE
7LE2056001 запросить цену →DOCUMENT TRAY
8087320816 запросить цену →саморез, CUP S M3X8
9LE2567001 запросить цену →HINGE A
10087311017 запросить цену →саморез, CUP B M3X10
LE2568001 запросить цену →HINGE держатель A
12LE2777001 запросить цену →DOCUMENT SUPPORT,WHITE(1495)
13LE3387001 запросить цену →COLOR MARK FOR USA/CAN
13LE2498001 запросить цену →COLOUR MARK FOR ARL/NZ/ASA

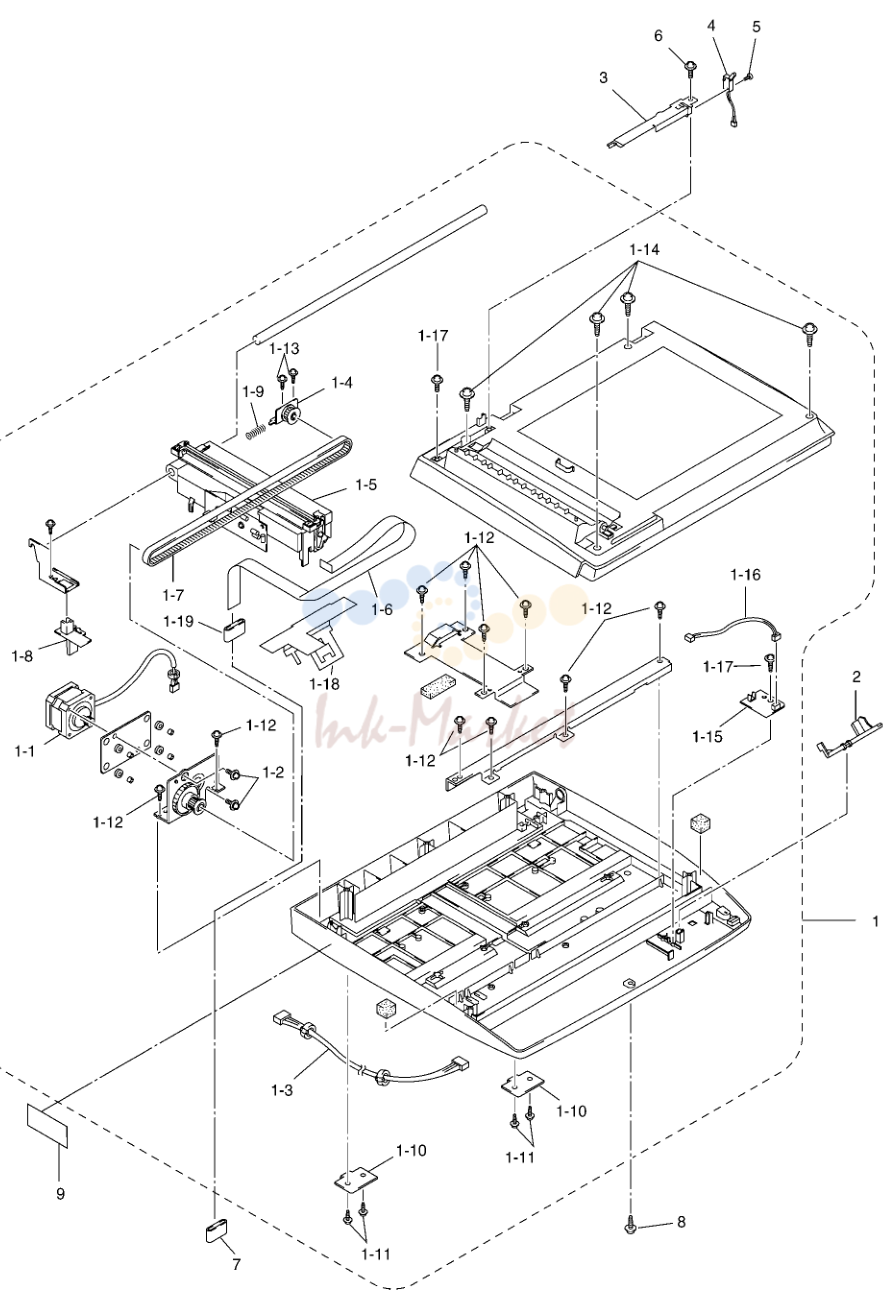

SCANNER

SCANNER

№АртикулНаименование
1LE3763001 запросить цену →SCANNER узел (SP)
1-1LE3338001 запросить цену →CCD мотор
1-3LG2776001 запросить цену →PANEL-MAIN жгут
1-4LE3417001 запросить цену →CCD IDOL PULLEY держатель
1-5LE3764001 запросить цену →CCD узел (SP)
1-6LE3951001 запросить цену →CCD FLAT шлейф BY4
1-7LE3423001 запросить цену →CCD DRIVE ремень
1-8LE2082001 запросить цену →CCD LOCK
1-9LE2079001 запросить цену →пружина
1-10LE2098001 запросить цену →HINGE пластина
1-11085411216 запросить цену →саморез, BIND B M4X12
1-12087310815 запросить цену →саморез, CUP B M3X8
1-13LE2805001 запросить цену →саморез, PAN B M3X10
1-14087411216 запросить цену →саморез, CUP B M4X12
1-15LG2018001 запросить цену →SCANNER OPEN датчик плата в сборе
1-16LG2137001 запросить цену →крышка датчик жгут
1-17087310815 запросить цену →саморез, CUP B M3X8
1-18LE2542001 запросить цену →CORE STOPPER
1-19LG2020001 запросить цену →FLAT CORE
2LE2095001 запросить цену →OPEN датчик ACTUATOR
3LE3500001 запросить цену →жгут SUPPORT
4LG2737001 запросить цену →FB крышка SWITCH в сборе
5LE0832001 запросить цену →саморез, PAN P 1.6X8
6087310816 запросить цену →саморез, CUP B M3X8
7LG2020001 запросить цену →FLAT CORE FOR ARL/NZ/ASA
8087310815 запросить цену →саморез, CUP B M3X8
9LE2807001 запросить цену →CCD LOCK LABEL

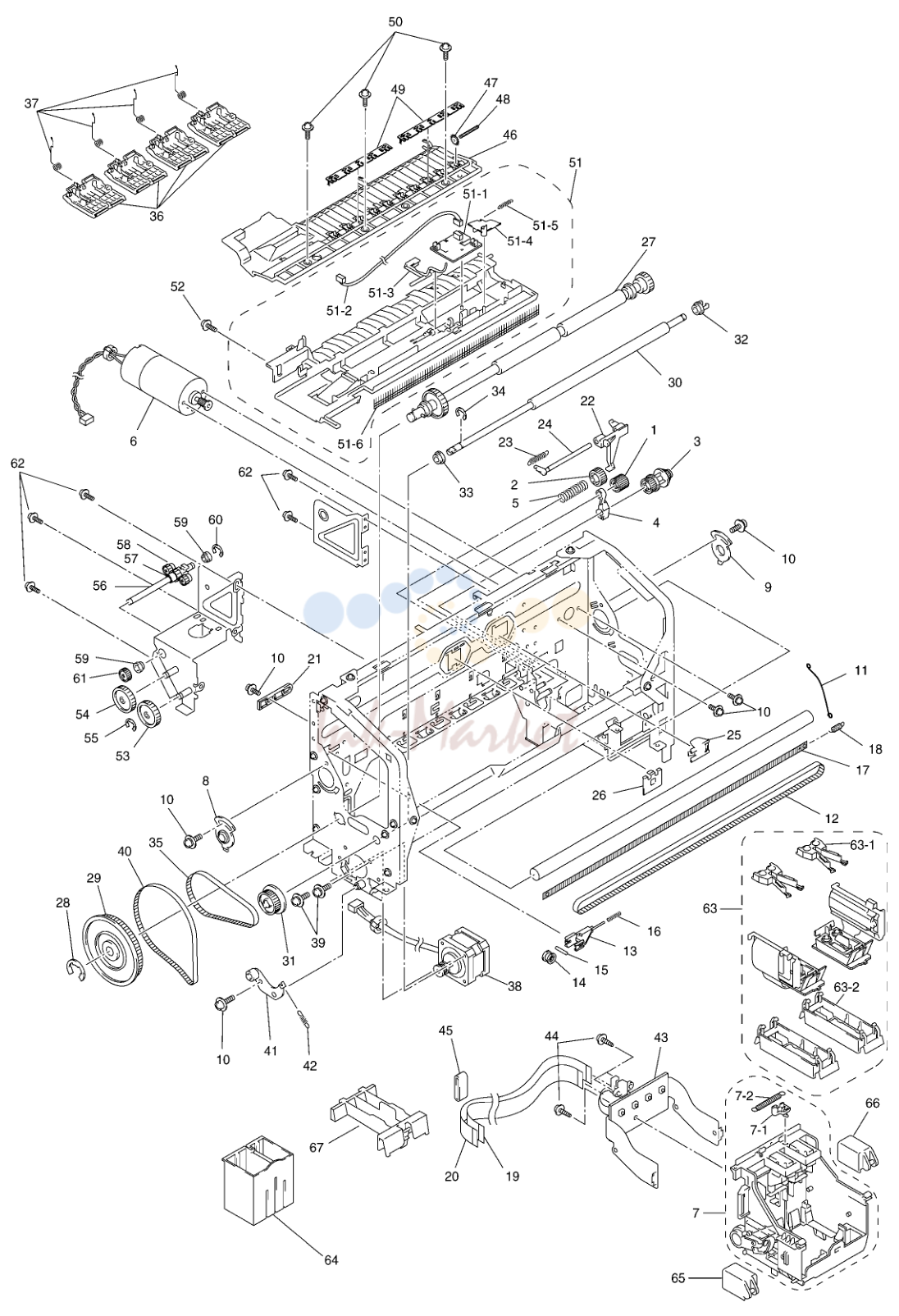

основная рама

основная рама

№АртикулНаименование
1LE3132001 запросить цену →PURGE шестерня 18
2LE3133001 запросить цену →PURGE шестерня 19
3LE3134001 запросить цену →PURGE BEVEL шестерня 18
4LE3135001 запросить цену →шестерня STOPPER
5LE3136001 запросить цену →PURGE шестерня пружина
6LE3939001 запросить цену →CARRIAGE мотор
7LE3142001 запросить цену →CARRIAGE в сборе
7-1UU1061001 запросить цену →CARRIAGE PRESSER
7-2UU1062001 запросить цену →PRESSER пружина
8LE3166001 запросить цену →ECCENTRIC подшипник L
9LE3167001 запросить цену →ECCENTRIC подшипник R
11UU1080001 запросить цену →REIL PRESSURE пружина
12UU1454001 запросить цену →CARRIAGE TIMING ремень
13LE3169001 запросить цену →IDLE PULLEY держатель
14LE3170001 запросить цену →IDLE PULLEY
15UD6025001 запросить цену →IDLE PULLEY вал
16LE3171001 запросить цену →пружина
17LE3172001 запросить цену →ENCODER STRIP
18UD6012001 запросить цену →ENCODER STRIP пружина
19LG2606001 запросить цену →HEAD FLAT шлейф 2, (23-PIN)
20LG2605001 запросить цену →HEAD FLAT шлейф 1, (22-PIN)
21LE3175001 запросить цену →IDLE PULLEY STOPPER
22LE3178001 запросить цену →PURGE рычаг
23LE3179001 запросить цену →PURGE рычаг пружина
24LE3180001 запросить цену →PURGE вал
25UU1088001 запросить цену →FFC держатель 1
26LE3176001 запросить цену →FFC держатель 2
27LE3183001 запросить цену →PAPER FEED ролик в сборе
28048080345 запросить цену →RETAINING RING, E8
29LE3187001 запросить цену →PF ролик PULLEY L
30LE3188001 запросить цену →PAPER EJECTION ролик
31LE3190001 запросить цену →EJECTION ролик PULLEY
32UF0026001 запросить цену →PAWLED втулка
33UF8105001 запросить цену →втулка
34048050345 запросить цену →RETAINING RING, E5
35LE3191001 запросить цену →PF TIMING ремень S
36LE3195001 запросить цену →PAPER PRESSURE держатель
37LE3198001 запросить цену →пружина
38LE3201001 запросить цену →PAPER FEED мотор
40LE3207001 запросить цену →PF TIMING ремень L
41LE3208001 запросить цену →TENSION пластина
42LE3600001 запросить цену →пружина,EXTENSION 4.2X10
43LG2597001 запросить цену →CARRIAGE плата в сборе
44087320616 запросить цену →саморез, CUP S M3X6
45UG5569000 запросить цену →FLAT CORE 33.5-12
46LE3911001 запросить цену →PLATEN
47US2967001 запросить цену →STAR WHEEL
48LE3606001 запросить цену →STAR WHEEL пружина
49LE3881001 запросить цену →STAR WHEEL RETAINER
50087320515 запросить цену →саморез, CUP S M3X5
51LE3347001 запросить цену →нижний PAPER CHUTE в сборе
51-1UG6609001 запросить цену →PAPER EJECTION/кассета датчик плата в сборе
51-2LG2827001 запросить цену →PAPER EJECTION/кассета датчик жгут
51-3LE3349001 запросить цену →PAPER EJECTION датчик ACTUATOR
51-4LE2120001 запросить цену →кассета датчик ACTUATOR
51-5UD4336001 запросить цену →ACTUATOR пружина
51-6LE2491001 запросить цену →ANTI-STATIC BRUSH
52087320616 запросить цену →саморез, CUP S M3X6
53UF7010000 запросить цену →шестерня 45
54UF8034001 запросить цену →шестерня 39
55048060345 запросить цену →RETAINING RING, E6
56LE3355001 запросить цену →PAPER FEED вал в сборе
57LE2225001 запросить цену →шестерня M0.5/25
58LE2226001 запросить цену →ONE WAY ARM в сборе
59UF8105001 запросить цену →CONDUCTIVE втулка
60048050345 запросить цену →RETAINING RING, E5
61UF5519000 запросить цену →LF ролик шестерня
62087320515 запросить цену →саморез, CUP S M3X5
63LK0220001 запросить цену →0.1 PRINT HEAD узел(INCLUDING 10 PAIRS OF UNITS)
63LK0610001 под заказPRINT HEAD узел (INCLUDING 1 PAIR OF узел)
63-1LK0198001 запросить цену →MANIFOLD CAP S
63-2LK0199001 запросить цену →NOZZLE PROTECTOR
64LE3182001 запросить цену →MANIFOLD CAP L
65LE3155001 запросить цену →HEAD DRIVER CLAMP L
66LE3158001 запросить цену →HEAD DRIVER CLAMP R
67LE3162001 запросить цену →INK картридж направляющая

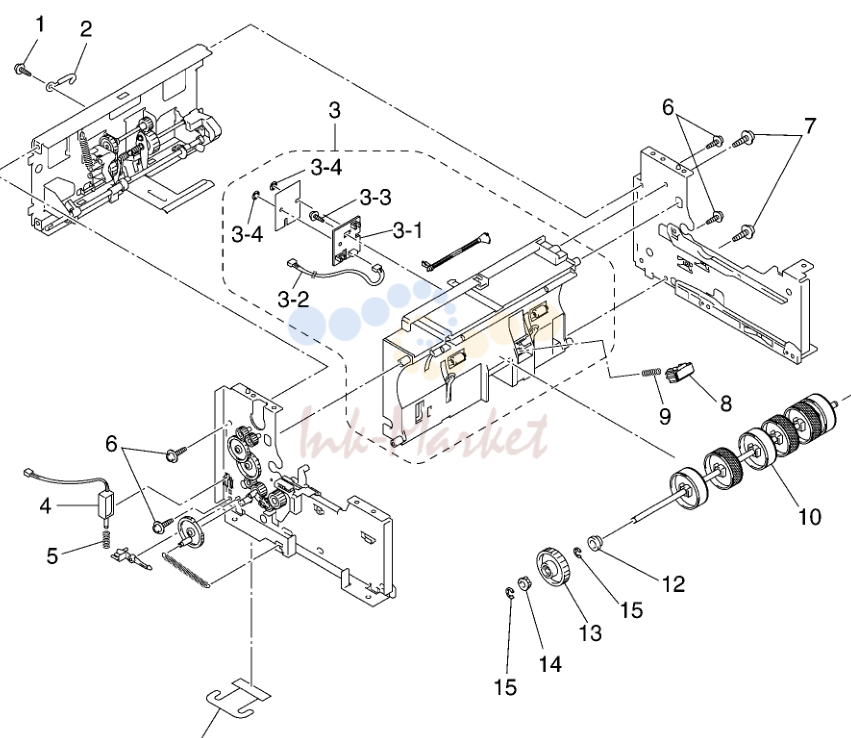

тракт бумаги

тракт бумаги

№АртикулНаименование
1087320616 запросить цену →саморез, CUP S M3X6
2LE2489001 запросить цену →шлейф CLIP
3LE3395001 запросить цену →верхний PAPER CHUTE в сборе
3-1LG2664001 запросить цену →REGISTRATION датчик плата в сборе
3-2LG2666001 запросить цену →REGISTRATION датчик жгут B
3-3087270816 запросить цену →саморез, CUP B M2.6X8
3-4UF0250000 запросить цену →PUSH NUT
4LE2481001 запросить цену →соленоид
5UD4319001 запросить цену →соленоид пружина
6087320616 запросить цену →саморез, CUP S M3X6
7087311017 запросить цену →саморез, CUP B M3X10
8LE2208001 запросить цену →отделения PAD в сборе
9LE2211001 запросить цену →PAD пружина
10LE2213001 запросить цену →PAPER PICK-UP ролик в сборе
11UU1290001 запросить цену →PAWLED втулка
12UF8105001 запросить цену →втулка
13LE2220001 запросить цену →PAPER PICK-UP шестерня в сборе
14LE2482001 запросить цену →COLLAR STOPPER
15048050346 запросить цену →RETAINING RING, E5
16LE3447001 запросить цену →FLAT шлейф CLIP

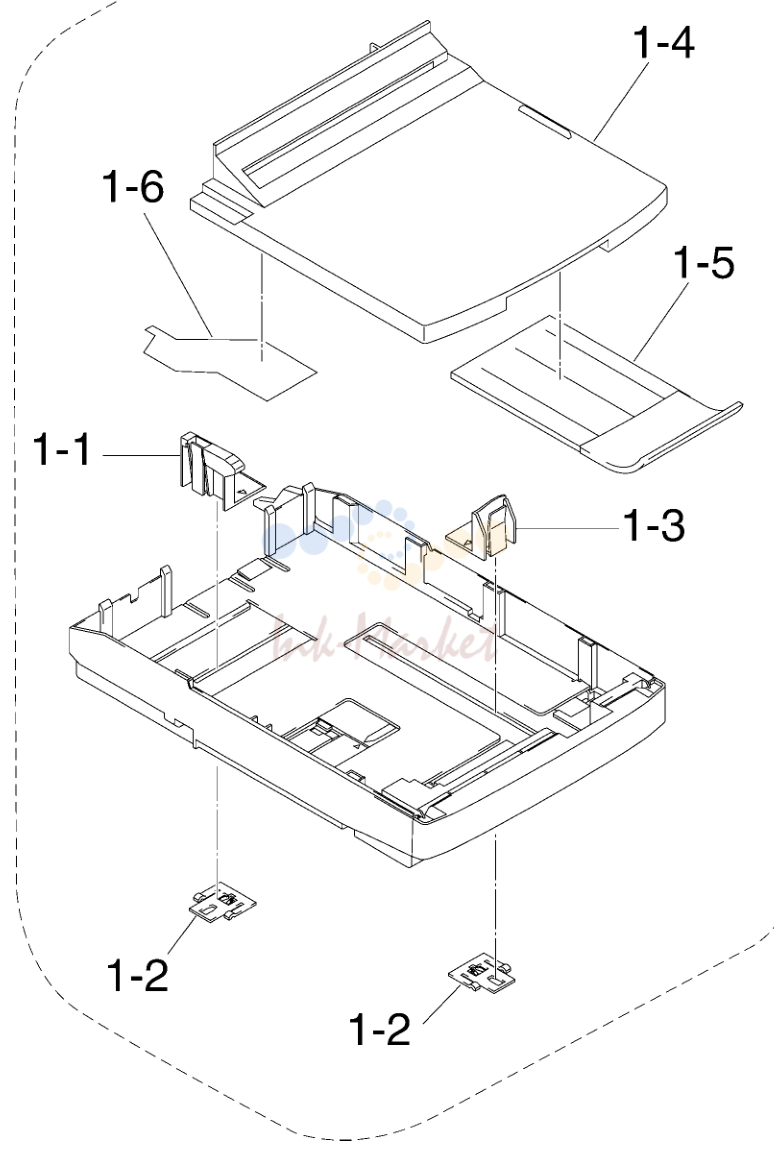

PAPER кассета

PAPER кассета

№АртикулНаименование
1LE2228001 запросить цену →PAPER кассета в сборе
1-1LE2234001 запросить цену →SIDE PAPER направляющая
1-2LE2235001 запросить цену →направляющая STOPPER
1-3LE2236001 запросить цену →передний PAPER направляющая
1-4LE2239001 запросить цену →кассета крышка
1-5LE2856001 запросить цену →PAPER EJECT SUB TRAY
1-6LE2490001 запросить цену →кассета направляющая плёнка

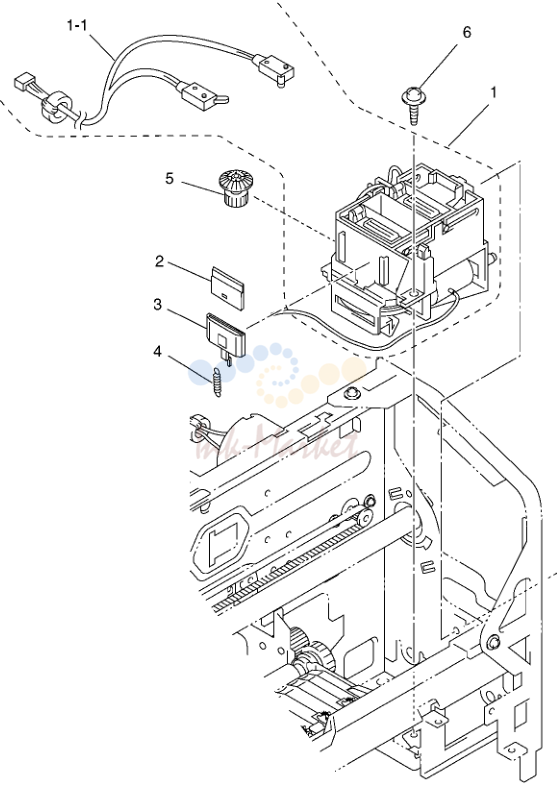

MAINTENANCE

MAINTENANCE

№АртикулНаименование
1LE3212001 запросить цену →PURGE узел
1-1LG2609001 запросить цену →PURGE SWITCH жгут
2LE3223001 запросить цену →WIPER
3LE3222001 запросить цену →WIPER держатель
4LE3224001 запросить цену →WIPER пружина
5LE3242001 запросить цену →PURGE шестерня 16/18
6087320616 запросить цену →саморез, CUP S M3X6
7087311016 запросить цену →саморез, CUP B M3X10

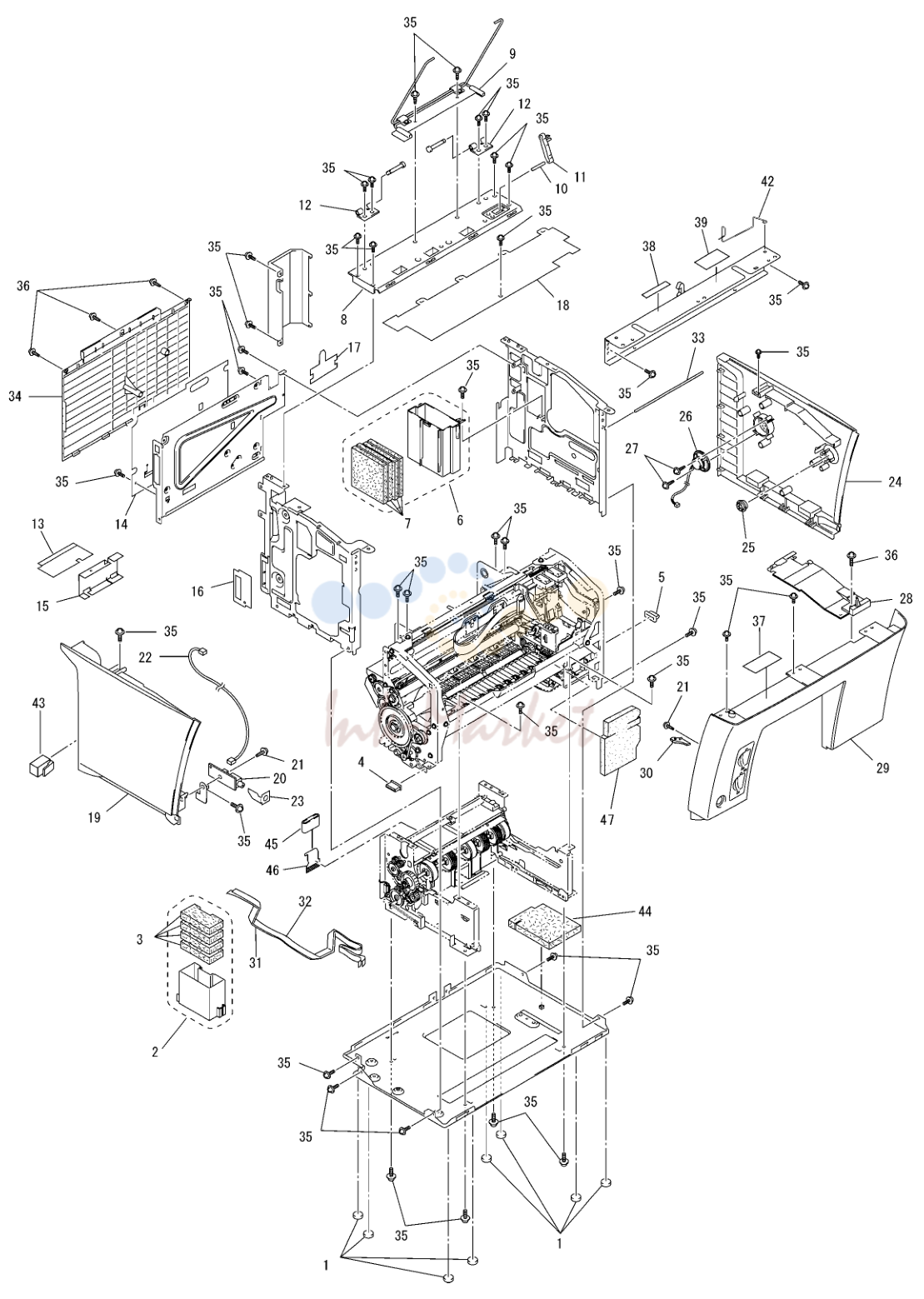

крышка

крышка

№АртикулНаименование
1LE3443001 запросить цену →RUBBER FOOT
2LE3947001 запросить цену →FLUSHING PACK в сборе (INCLUDING FLUSHING FOAM)
3LE3368001 запросить цену →FLUSHING FOAM <Eliminated>
4LE3444001 запросить цену →SUPPORT RUBBER L
5LE3445001 запросить цену →SUPPORT RUBBER R
6LE3946001 запросить цену →INK ABSORBER BOX в сборе (INCLUDING INK ABSORBER FOAM)
7LE3372001 запросить цену →INK ABSORBER <Eliminated>
8LE3373001 запросить цену →задний рама
9LE2577001 запросить цену →TORSION BAR SUPPORT
10LE2773001 запросить цену →LINK вал
11LE2758001 запросить цену →LINK
12LE2252001 запросить цену →HINGE пластина
13LE2257001 запросить цену →NCU INSULATING плёнка
14LE3396001 запросить цену →MAIN INSULATOR плёнка
15LE2484001 запросить цену →NCU INSULATING плёнка 2
16LE3474001 запросить цену →SIDE INSULATOR плёнка
17LE3597001 запросить цену →жгут крышка плёнка
18LE3376001 запросить цену →крышка SHEET
19LE3427001 запросить цену →SIDE крышка L
20UG5717001 запросить цену →VC CONNECTOR плата в сборе
21087310815 запросить цену →саморез, CUP B M3X8
22LG2195001 запросить цену →VC жгут
23UU1213001 запросить цену →VIDEO плёнка
24LE2263001 запросить цену →SIDE крышка R
25LE2264001 запросить цену →OPEN BUTTON
26LG2187001 запросить цену →SPEAKER
27UU1225001 запросить цену →саморез, CUP B M4X10
28LE2265001 запросить цену →INNER крышка
29LE3428001 запросить цену →передний крышка
30LE3439001 запросить цену →LENS
31LG2701001 запросить цену →MEDIA FLAT шлейф 16P
32LG2702001 запросить цену →MEDIA FLAT шлейф 18P
33LE2253001 запросить цену →OPEN рычаг вал
34LE2267001 запросить цену →задний крышка
35087320616 запросить цену →саморез, CUP S M3X6
36087321016 запросить цену →саморез, CUP S M3X10
37LE3290001 запросить цену →INK REPLACEMENT INSTRUCTION LABEL
38UU1313001 запросить цену →INK COLOR INIDCATION LABEL
39UU1236001 запросить цену →HEAD GAP ADJUSTMENT INSTRUCTION LABEL
LE2859001 запросить цену →PAPER JAM LABEL
UU0456001 запросить цену →PROTECTION PAPER
42LE3598001 запросить цену →CONTACT пружина
44LE3657001 запросить цену →PURGE FOAM
45LE3865001 запросить цену →FLAT CORE 33.5-20 (w/ rubber) FOR ARL/NZ/ASA
46LE3854001 запросить цену →CORE STOPPER 3 FOR ARL/NZ/ASA
47LE3888001 запросить цену →передний PURGE FOAM

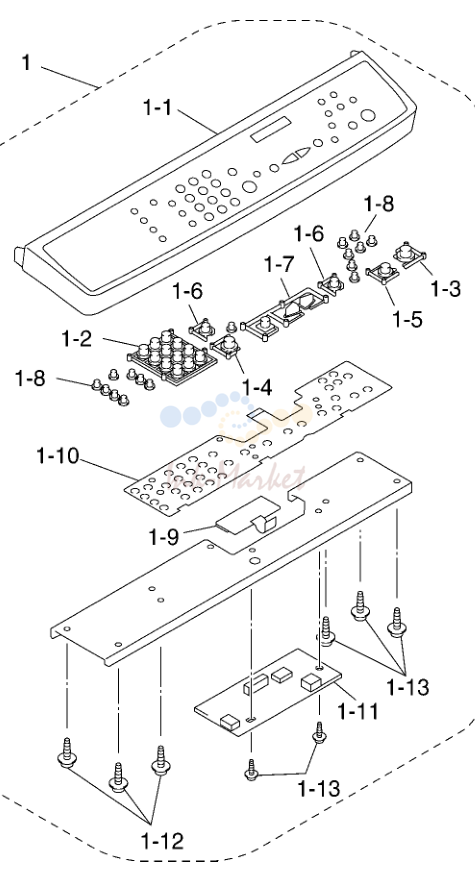

PANEL

PANEL

№АртикулНаименование
1LE3402001 запросить цену →PANEL узел в сборе
1-1LE3403001 запросить цену →PANEL крышка, GRAY(1495)
1-2LE3431001 запросить цену →KEY, TEN, GRAY(1495)
1-3LE8515001 запросить цену →KEY, COLOR COPY, GREEN(5159)
1-4LJ4285004 запросить цену →KEY, START, PURPLE(6255)
1-5LJ4231003 запросить цену →KEY, STOP/MONO COPY, GRAY(1495)
1-6LE3468002 запросить цену →KEY, SET, BLUE(6314)
1-7LE4078002 запросить цену →KEY, MENU, BLUE(6314)
1-8LE3295001 запросить цену →KEY, FUNCTION, GRAY(1495)
1-9LG2567001 запросить цену →LCD
1-10LG2667001 запросить цену →KEY FPC
1-11LG2721001 запросить цену →PANEL плата в сборе
1-12087310615 запросить цену →саморез, CUP B M3X6
1-13087270815 запросить цену →саморез, CUP B M2.6X8
2LE3378001 запросить цену →PANEL SHEET, FOR US/CAN
2LE3772001 запросить цену →PANEL SHEET, FOR ARL/NZ/ASA
2LE3841001 запросить цену →PANEL SHEET, FOR ASA
3LE3380001 запросить цену →ADDRESS LABEL

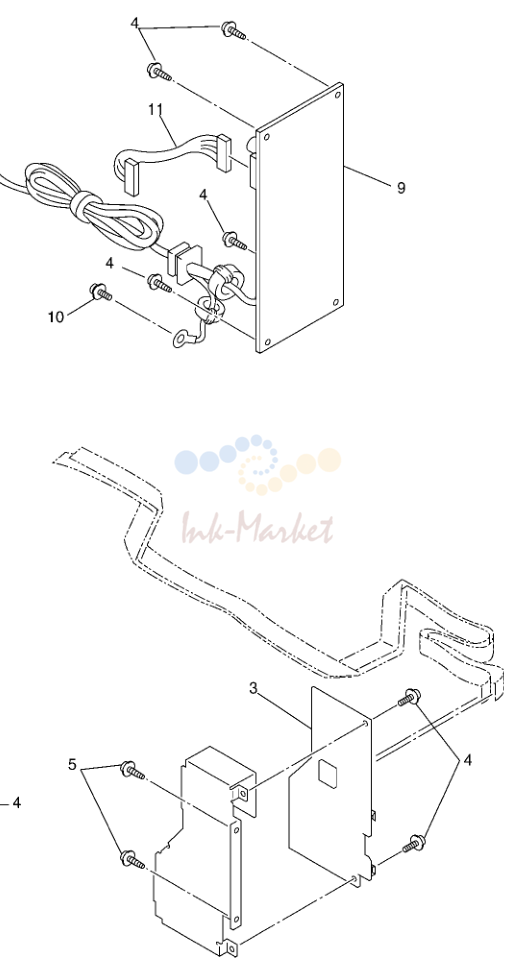

плата

плата

№АртикулНаименование
1LG2712001 запросить цену →MAIN плата в сборе, FOR US/CAN
1LG2864021 запросить цену →MAIN плата в сборе, FOR ARL/NZ/ASA
2002300615 запросить цену →винт, PAN M3X6
3LG2709001 запросить цену →MEDIA плата в сборе
4087320616 запросить цену →саморез, CUP S M3X6
5087310815 запросить цену →саморез, CUP B M3X8
6LG2139011 запросить цену →NCU плата в сборе, FOR US
6LG2139001 запросить цену →NCU плата в сборе, FOR CAN
6LG2819001 запросить цену →NCU плата в сборе, FOR ARL/NZ
6LG2821001 запросить цену →NCU плата в сборе, FOR ASA
7LG2140001 запросить цену →NCU MAIN жгут, FOR US/CAN
7LG2913001 запросить цену →NCU MAIN жгут, FOR ARL/NZ/ASA
8UG4163000 запросить цену →CLAMP
9LG2623001 запросить цену →POWER SUPPLY плата в сборе, FOR US/CAN (INCLUDING AC CORD)
9LG2765006 запросить цену →POWER SUPPLY плата в сборе, FOR ARL/NZ (INCLUDING AC CORD)
9LG2833040 запросить цену →POWER SUPPLY плата в сборе, FOR ASA (INCLUDING AC CORD)
10UF6559001 запросить цену →винт, PAN (шайба) M4X8DB
11LG2708001 запросить цену →POWER SUPPLY жгут

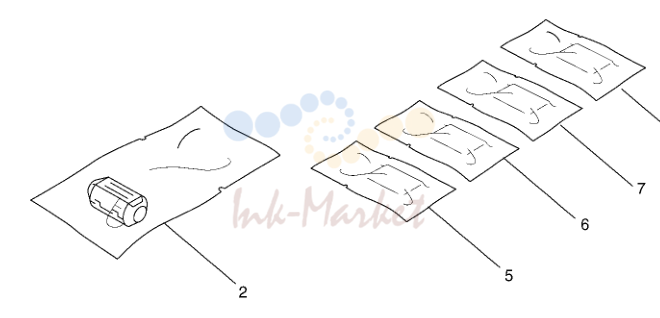

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LG3077001 запросить цену →TELEPHONE LINE CORD FOR US/CAN
1UG1570001 запросить цену →TELEPHONE LINE CORD FOR ASA
1UG3628001 запросить цену →TELEPHONE LINE CORD FOR ARL
1UG3290001 запросить цену →TELEPHONE LINE CORD FOR NZ/ASA(HK)
2LE0019001 запросить цену →FERRITE CORE BAG в сборе FOR US/CAN
UG3468000 запросить цену →BT-MJ ADAPTER, FOR ASA(HK)
4LE3381001 запросить цену →CD-ROM в сборе/MFC9200C
5LK0256001 запросить цену →0.01 BLACK INK картридж LC04BK(INCLUDING 100PCS) <Eliminated>
6LK0257001 запросить цену →0.01 CYAN INK картридж LC04C(INCLUDING 100PCS) <Eliminated>
7LK0258001 запросить цену →0.01 MAGENTA INK картридж LC04M(INCLUDING 100PCS) <Eliminated>
8LK0259001 запросить цену →0.01 YELLOW INK картридж LC04Y(INCLUDING 100PCS) <Eliminated>
ZA0310001 запросить цену →HEAD CLEANER STICK в сборе
LK0287001 запросить цену →INITIAL LIQUID CARTRIGE в сборе
ZA0304001 запросить цену →INITIAL LIQUID в сборе
LE3736001 запросить цену →FOAM EMPTY картридж узел
UF9258001 запросить цену →COLOR TEST CHART
UF4600001 запросить цену →CONTRAST CHART
UG4558001 запросить цену →PARALLEL I/F шлейф FOR ARL/NZ/ASA
LE3934001 запросить цену →PRESSURE пластина SPACER

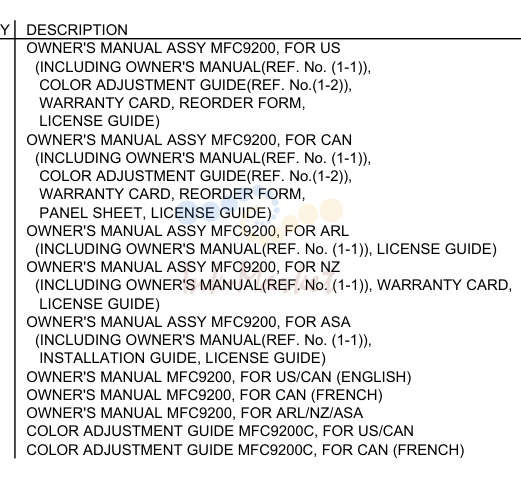

PRINTED MATERIAL

PRINTED MATERIAL

№АртикулНаименование
LE3384001 запросить цену →OWNER'S MANUAL в сборе MFC9200, FOR US
LE3486001 запросить цену →OWNER'S MANUAL в сборе MFC9200, FOR CAN
LE3773006 запросить цену →OWNER'S MANUAL в сборе MFC9200, FOR ARL
LE3779027 запросить цену →OWNER'S MANUAL в сборе MFC9200, FOR NZ
LE3781040 запросить цену →OWNER'S MANUAL в сборе MFC9200, FOR ASA
LE3385001 запросить цену →OWNER'S MANUAL MFC9200, FOR US/CAN (ENGLISH)
LE3490001 запросить цену →OWNER'S MANUAL MFC9200, FOR CAN (FRENCH)
LE3774006 запросить цену →OWNER'S MANUAL MFC9200, FOR ARL/NZ/ASA
LE3650001 запросить цену →COLOR ADJUSTMENT направляющая MFC9200C, FOR US/CAN
LE3656001 запросить цену →COLOR ADJUSTMENT направляющая MFC9200C, FOR CAN (FRENCH)

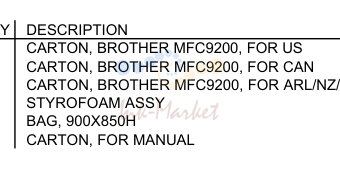

PACKING

PACKING

№АртикулНаименование
LE3386001 запросить цену →CARTON, BROTHER MFC9200, FOR US
LE3491001 запросить цену →CARTON, BROTHER MFC9200, FOR CAN
LE3775001 запросить цену →CARTON, BROTHER MFC9200, FOR ARL/NZ/ASA
LE3389001 запросить цену →STYROFOAM в сборе
LE2565001 запросить цену →BAG, 900X850H
LE3473001 запросить цену →CARTON, FOR MANUAL
Источник: Инк-Маркет.ру.
