Brother MFC 9130CW MFC 9330CDW MFC 9340CDW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L & DRIVE узел
- рама
- LED JOINT крышка
- PAPER FEEDER
- DUPLEX
- лоток бумаги
- FUSER узел
- PAPER EJECT
- COVERS & LABELS
- сканер
- ADF
- плата
- ACCESSORIES
- PACKING MATERIALS

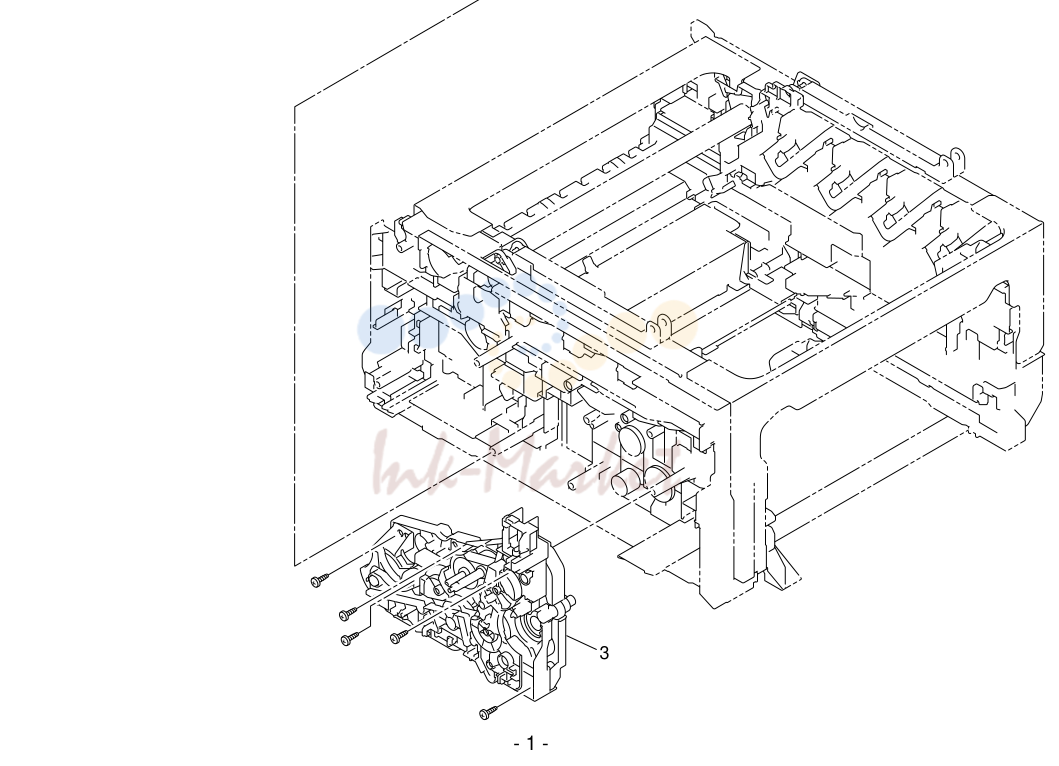

рама L & DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LY0233001 под заказ | FUSER DRIVE шестерня Z25 |
| 2 | LU6109001 запросить цену → | саморез PAN B M4X12DA |

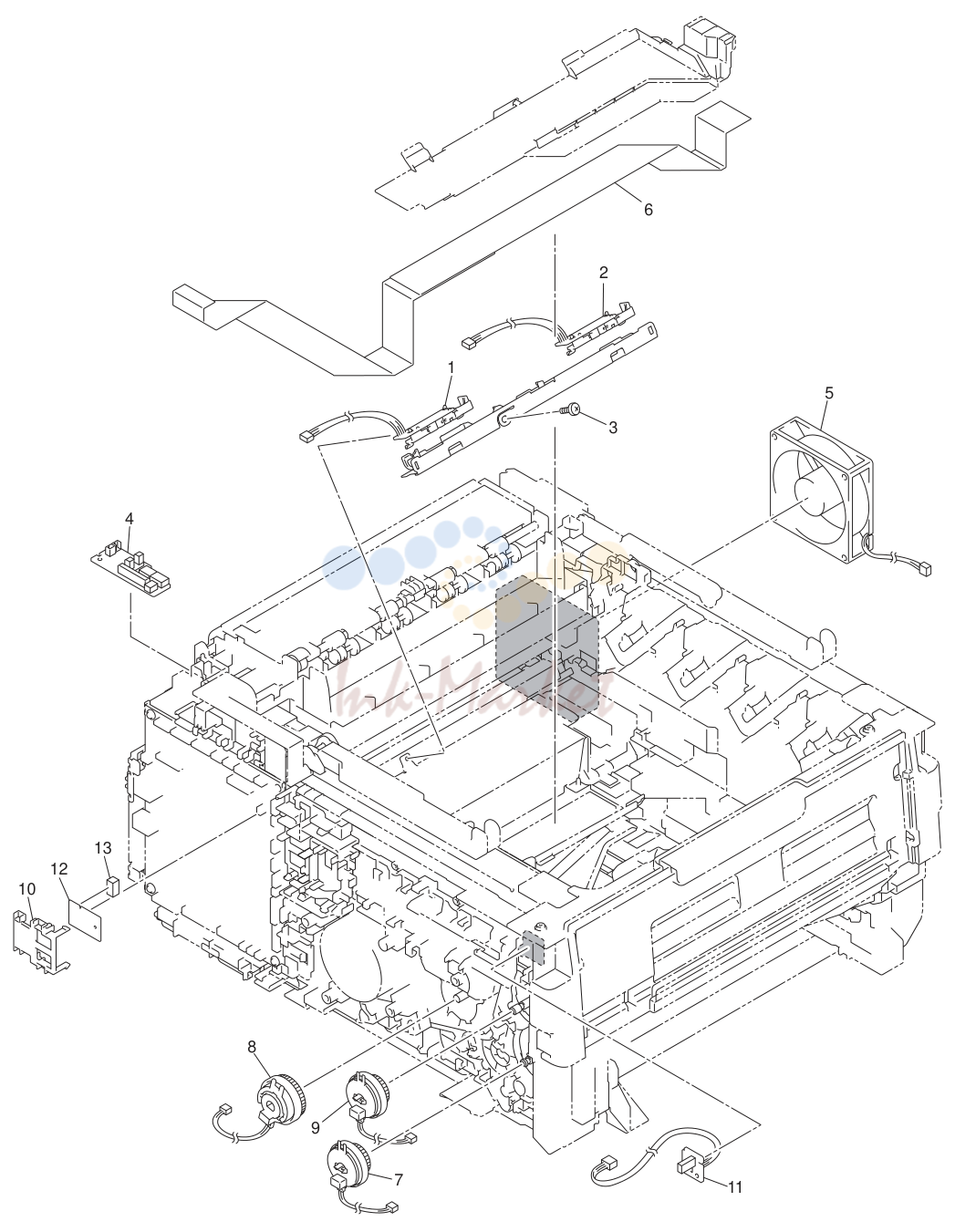

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV0905001 запросить цену → | REGISTRATION MARK L плата в сборе |
| 2 | LV0903001 запросить цену → | REGISTRATION MARK R плата в сборе |
| 3 | 085320516 запросить цену → | саморез BIND S M3X5 |
| 4 | LV0890001 запросить цену → | EJECT датчик плата в сборе |
| 5 | LY6770001 запросить цену → | MAIN вентилятор |
| 6 | LV0918001 запросить цену → | HVPS FLAT шлейф |
| 7 | LY6134001 запросить цену → | PAPER FEED муфта |
| 8 | LY6135001 запросить цену → | DEVELOP RELEASE муфта |
| 9 | LY6136001 запросить цену → | REGISTRATION муфта |
| 10 | LY6139001 запросить цену → | WIRELESS LAN CAP DCP-9020CDW |
| 11 | LV0942001 запросить цену → | EXTERNAL |
| 12 | LT2822001 запросить цену → | WIRELESS LAN плата в сборе DCP-9020CDW |
| 13 | LT2604001 запросить цену → | SPACER SPONGE DCP-9020CDW |

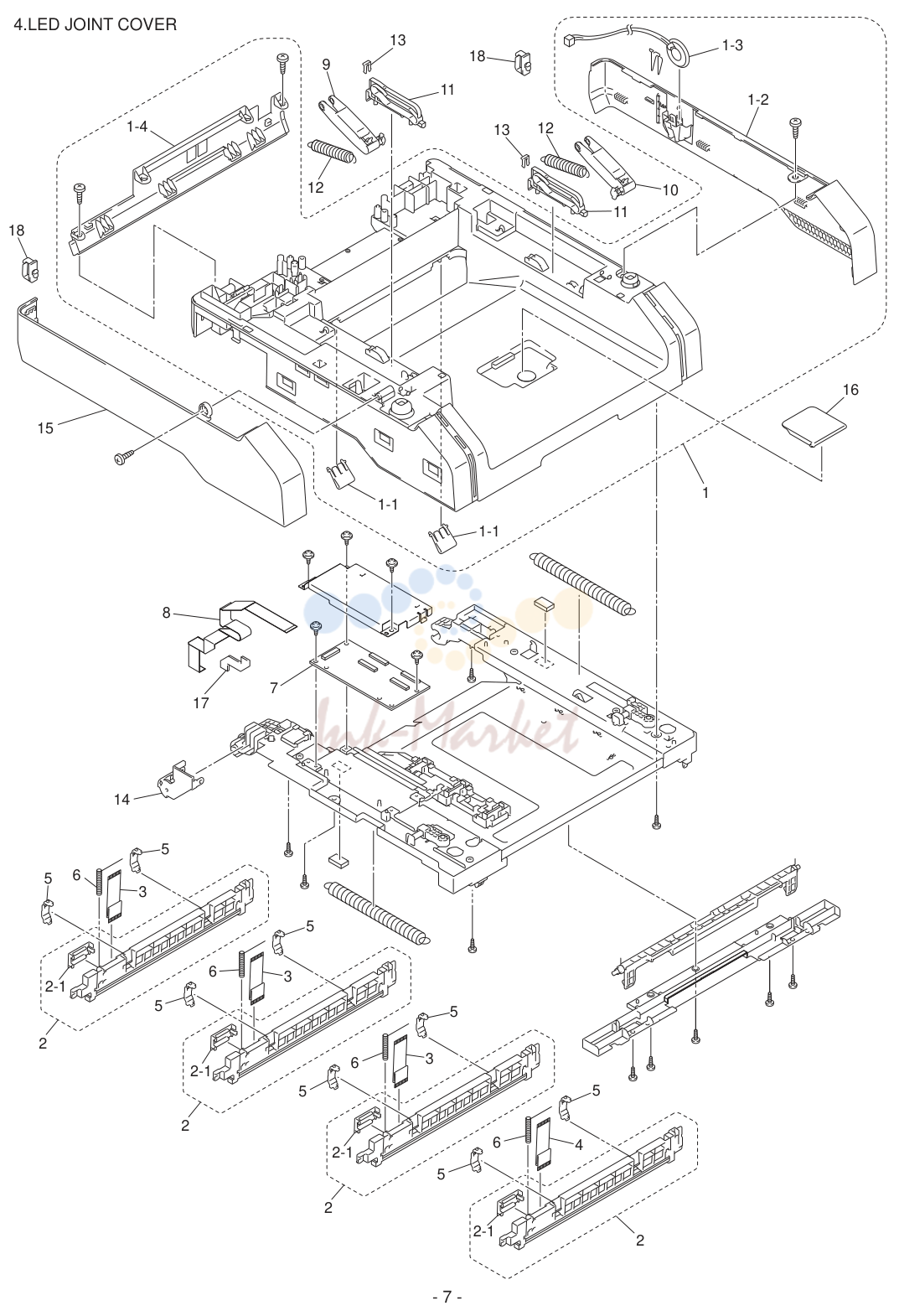

LED JOINT крышка
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LY6255001 запросить цену → | PAPER STACK рычаг |
| 1-3 | LT2218001 запросить цену → | SPEAKER узел |
| 2 | LY6790001 запросить цену → | LED в сборе (SP) |
| 2-1 | LY6272001 запросить цену → | FLAT шлейф крышка |
| 3 | LV0921001 запросить цену → | LED FLAT шлейф |
| 4 | LV0945001 запросить цену → | LED(Y) FLAT шлейф |
| 5 | LY6277001 запросить цену → | держатель HOOK |
| 6 | LY6274001 запросить цену → | Z пружина L |
| 7 | LV0907001 запросить цену → | LED CONTROL плата в сборе |
| 8 | LT2220001 запросить цену → | LED CONTROL FLAT шлейф |
| 9 | LP2727001 запросить цену → | PULL ARM L |
| 10 | LP2728001 запросить цену → | PULL ARM R |
| 11 | LS7023001 запросить цену → | PULL ARM направляющая |
| 12 | LX4020001 запросить цену → | PULL ARM пружина |
| 13 | LF6148001 запросить цену → | LOCK CLAW |
| 16 | LY6250002 запросить цену → | SUPPORT FLAP DCP-9020CDW |
| 16 | LY6250001 запросить цену → | SUPPORT FLAP MFC-9140CDN |
| 18 | LP2612002 запросить цену → | CORD HOOK MFC-9130CW |

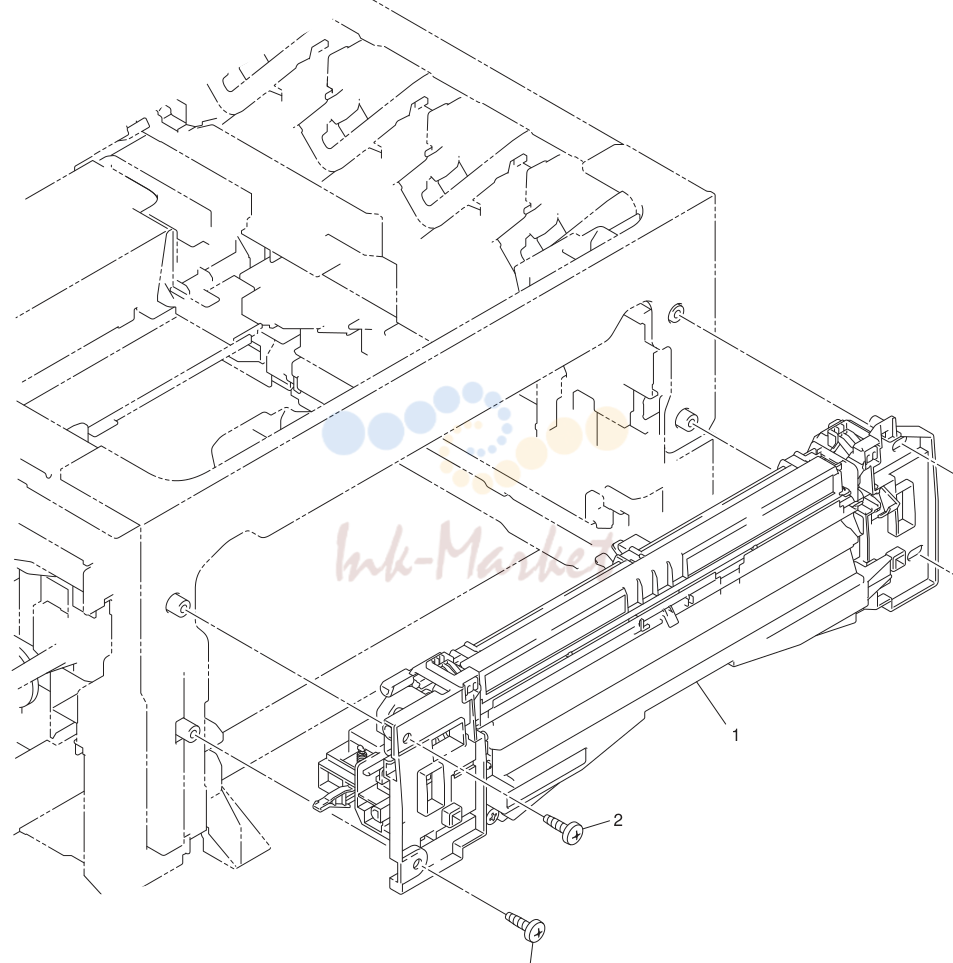

PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY7536002 запросить цену → | PAPER FEED узел (SP) DCP-9020CDW |
| 1 | LY7536001 запросить цену → | PAPER FEED узел (SP) MFC-9140CDN |
| 2 | LU5693001 запросить цену → | саморез BIND B M4X12 |

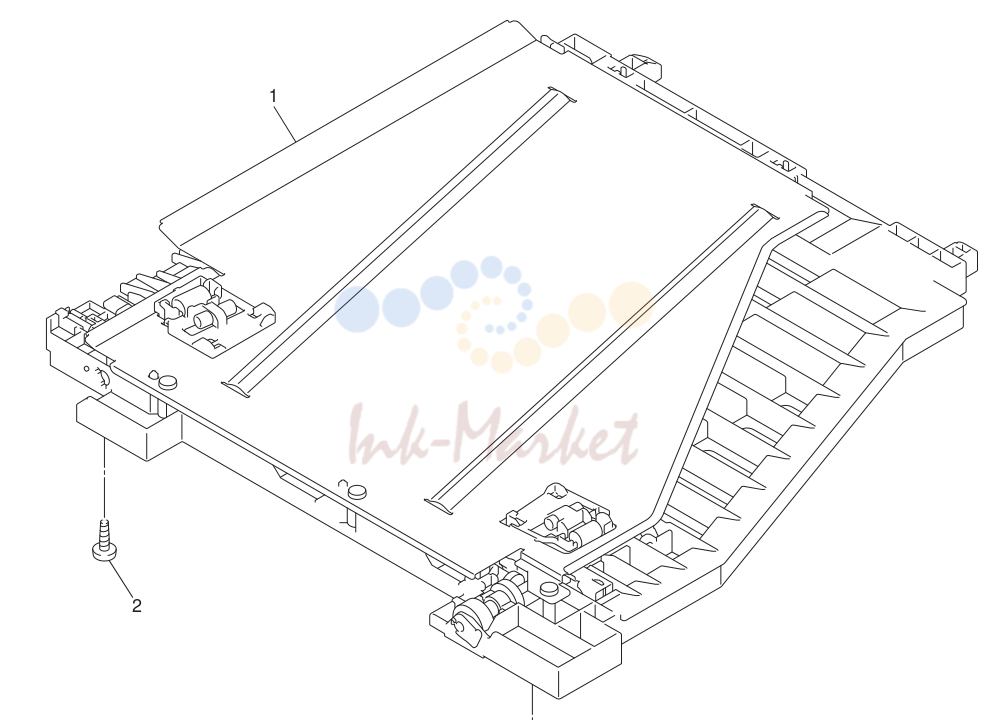

DUPLEX
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6649001 запросить цену → | DUPLEX TRAY A4 DCP-9020CDW |
| 1 | LY6587001 запросить цену → | DUPLEX TRAY LTR MFC-9330CDW FOR US/CAN |
| 2 | LU5693001 запросить цену → | саморез BIND B M4X12 DCP-9020CDW |

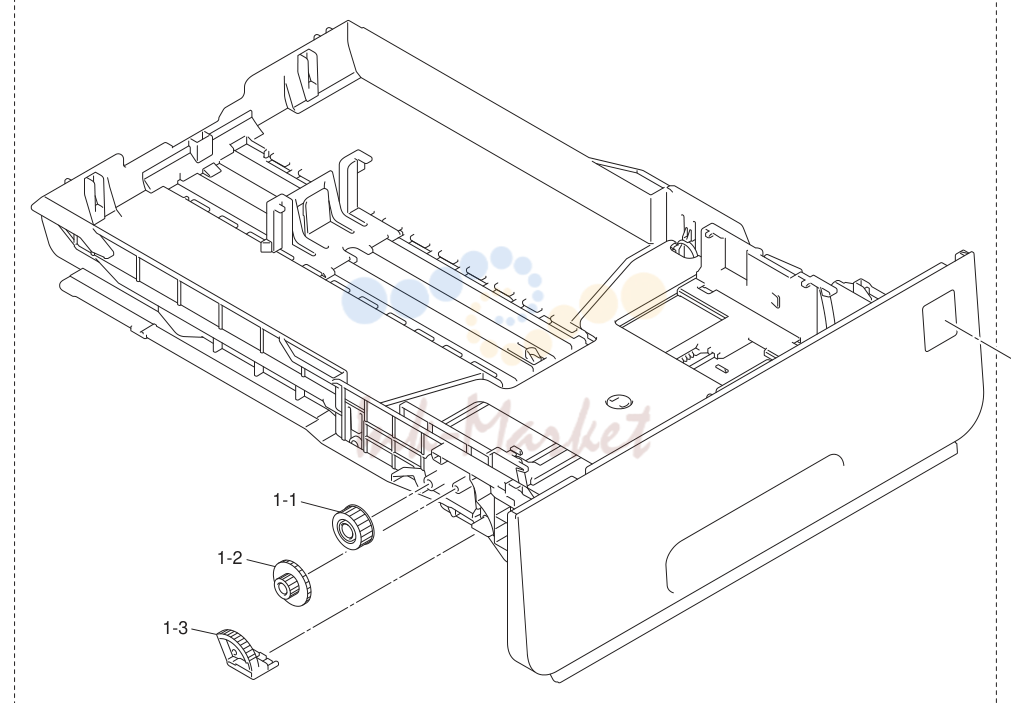

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6602002 запросить цену → | лоток бумаги DCP-9020CDW |
| 1 | LY6342002 запросить цену → | лоток бумаги MFC-9130CW |
| 1 | LY6602001 под заказ | лоток бумаги MFC-9140CDN |
| 1-1 | LR0252001 запросить цену → | шестерня Z19M10 |
| 1-2 | LR0253001 запросить цену → | шестерня Z23M10Z14M75 |
| 1-3 | LY2202001 запросить цену → | LIFT шестерня 46 |
| 2 | LY6986001 запросить цену → | COLOR LABEL DCP-9020CDW |
| 2 | LY6423001 запросить цену → | COLOR LABEL MFC-9140CDN |

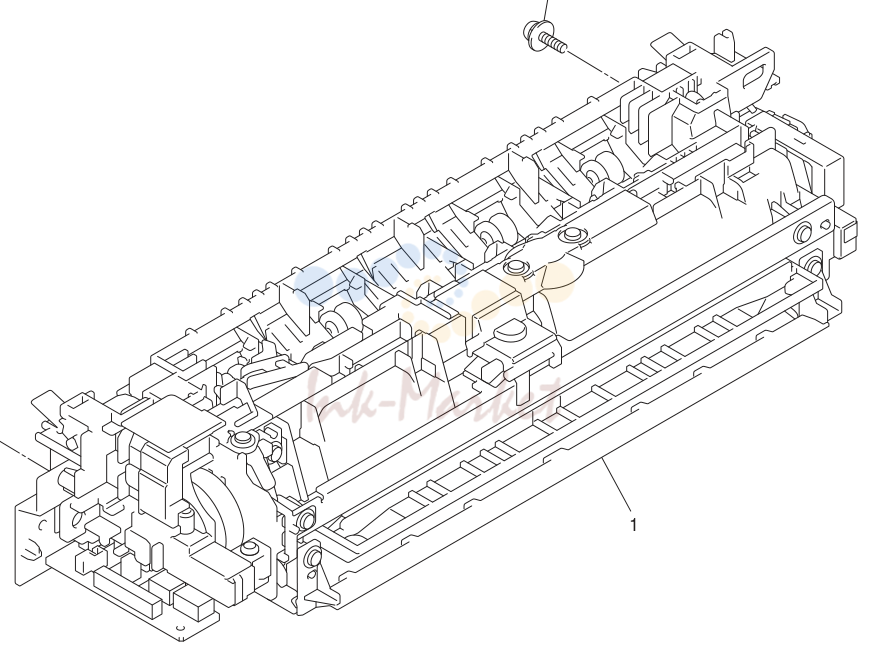

FUSER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6753001 запросить цену → | FUSER узел 115V (SP) MFC-9130CW |
| 1 | LY6754001 запросить цену → | FUSER узел 230V (SP) DCP-9020CDW |

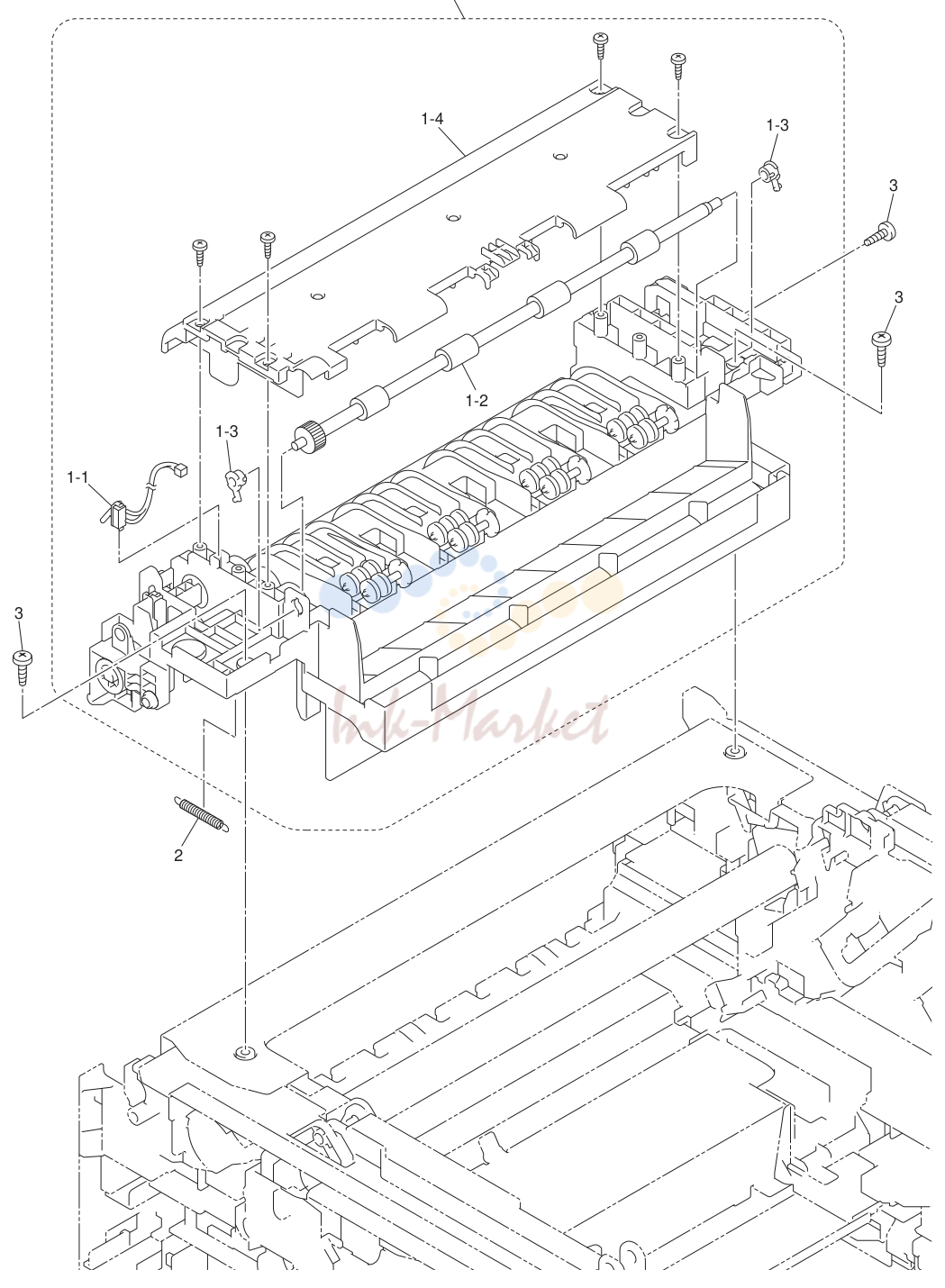

PAPER EJECT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6603002 запросить цену → | PAPER EJECT в сборе DCP-9020CDW |
| 1 | LY6385002 запросить цену → | PAPER EJECT в сборе MFC-9130CW |
| 1 | LY6603001 запросить цену → | PAPER EJECT в сборе MFC-9140CDN |
| 1-1 | LV0927001 запросить цену → | BACK крышка датчик жгут |
| 1-2 | LY6397001 запросить цену → | EJECT ролик в сборе |
| 1-3 | LY0790001 запросить цену → | EXIT ролик втулка R |
| 1-4 | LY6401001 запросить цену → | BACK крышка верхний |
| 2 | LY6964001 запросить цену → | COOLING ролик пружина L DCP-9020CDW |
| 3 | LU5693001 запросить цену → | саморез BIND B M4X12 |

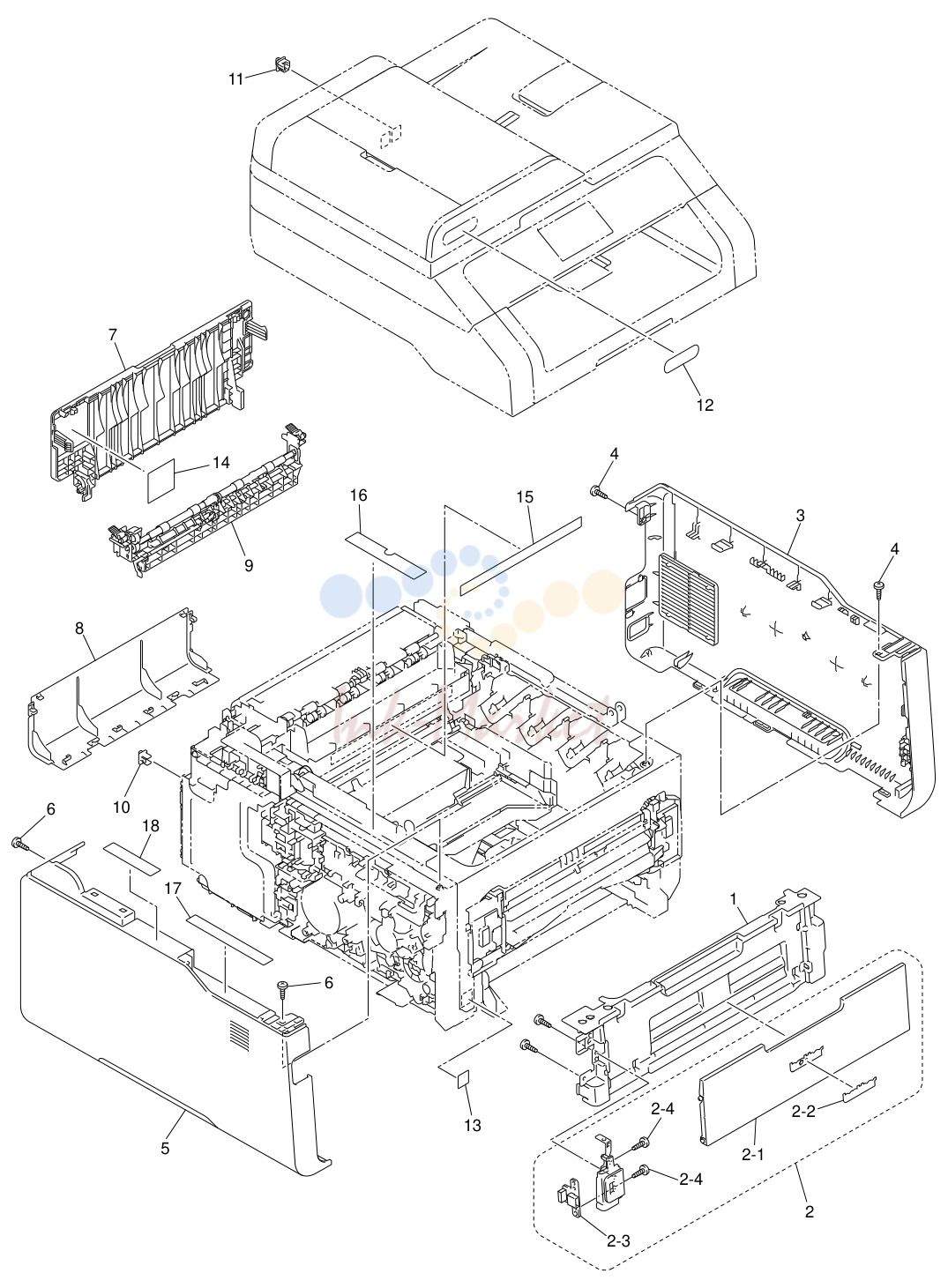

COVERS & LABELS
| № | Артикул | Наименование |
|---|---|---|
| 2 | LY7419002 запросить цену → | передний крышка в сборе (SP) DCP-9020CDW |
| 2 | LY7419001 запросить цену → | передний крышка в сборе (SP) MFC-9140CDN |
| 2-1 | LY6403002 запросить цену → | MANUAL FEED SLOT крышка в сборе DCP-9020CDW |
| 2-1 | LY6403001 запросить цену → | MANUAL FEED SLOT крышка в сборе MFC-9140CDN |
| 2-2 | LY4852004 запросить цену → | EMBLEM BROTHER SHEET DCP-9020CDW |
| 2-2 | LY4852002 запросить цену → | EMBLEM BROTHER SHEET MFC-9140CDN |
| 2-3 | LT2221001 запросить цену → | USB HOST плата в сборе MFC-9330CDW |
| 2-4 | LU5694001 запросить цену → | саморез BIND B M3X10 MFC-9330CDW |
| 4 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| 6 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| 7 | LY6613001 запросить цену → | BACK крышка в сборе DCP-9020CDW |
| 7 | LY6409001 запросить цену → | BACK крышка в сборе MFC-9130CW |
| 8 | LY6412001 запросить цену → | BACK крышка нижний |
| 9 | LY6413001 запросить цену → | FUSER крышка в сборе |
| 10 | LY0872001 запросить цену → | LAN PORT CAP DCP-9020CDW |
| 11 | LE8842001 запросить цену → | EXT CAP MFC-9130CW |
| 11 | UF5745000 запросить цену → | MJ крышка EXT MFC-9140CDN FOR GER/UK/ITA/IBR/FRA/BEL/NLD |
| 12 | LX4197003 запросить цену → | DCP EMBLEM DCP-9020CDW |
| 12 | LX4202004 запросить цену → | MFC EMBLEM MFC-9130CW |
| 12 | LX4196001 запросить цену → | MFC EMBLEM MFC-9140CDN |
| 12 | LX4202001 запросить цену → | MFC EMBLEM MFC-9330CDW FOR US/CAN |
| 13 | LY6425001 запросить цену → | LABEL передний JAM 25X21 |
| 14 | LY6426001 запросить цену → | LABEL H/SP CAUTION задний 44X41 |
| 15 | LY6780001 запросить цену → | LABEL HEAT CAUTION F200 DCP-9020CDW |
| 15 | LY6427001 запросить цену → | LABEL HEAT CAUTION F200 MFC-9130CW |
| 16 | LY6428001 запросить цену → | LABEL DR OPERATION 118X24 |

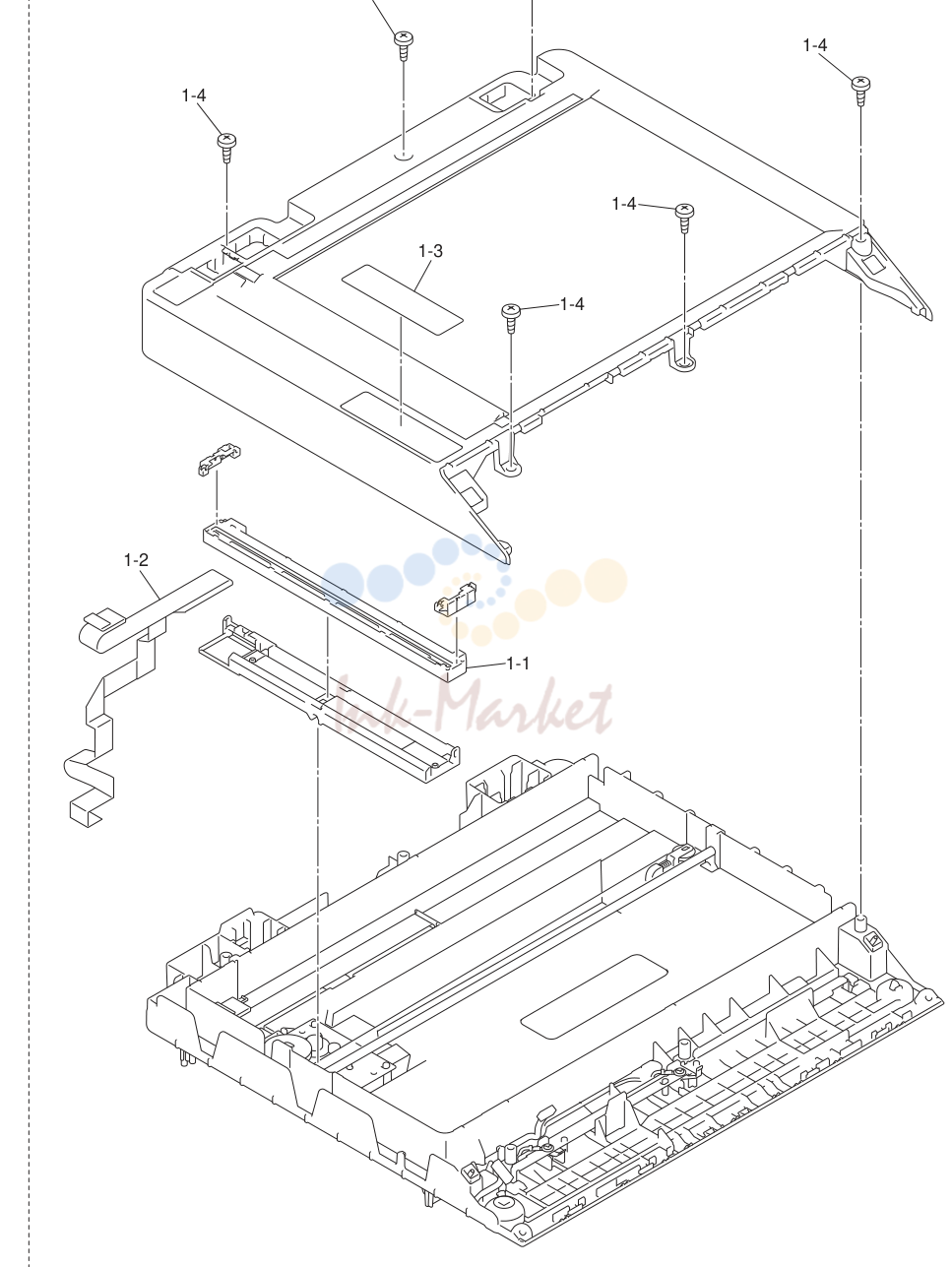

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LT1713001 ✓ в наличии | FIRST SIDE CIS узел |
| 1-2 | LT2224001 запросить цену → | FIRST SIDE CIS FLAT шлейф |
| 1-3 | LX5186001 запросить цену → | ADF CLEAN UP LABEL DCP-9020CDW |
| 1-3 | LX7422001 запросить цену → | ADF CLEAN UP LABEL MFC-9340CDW |
| 1-4 | LU5693001 запросить цену → | саморез BIND B M4X12 |

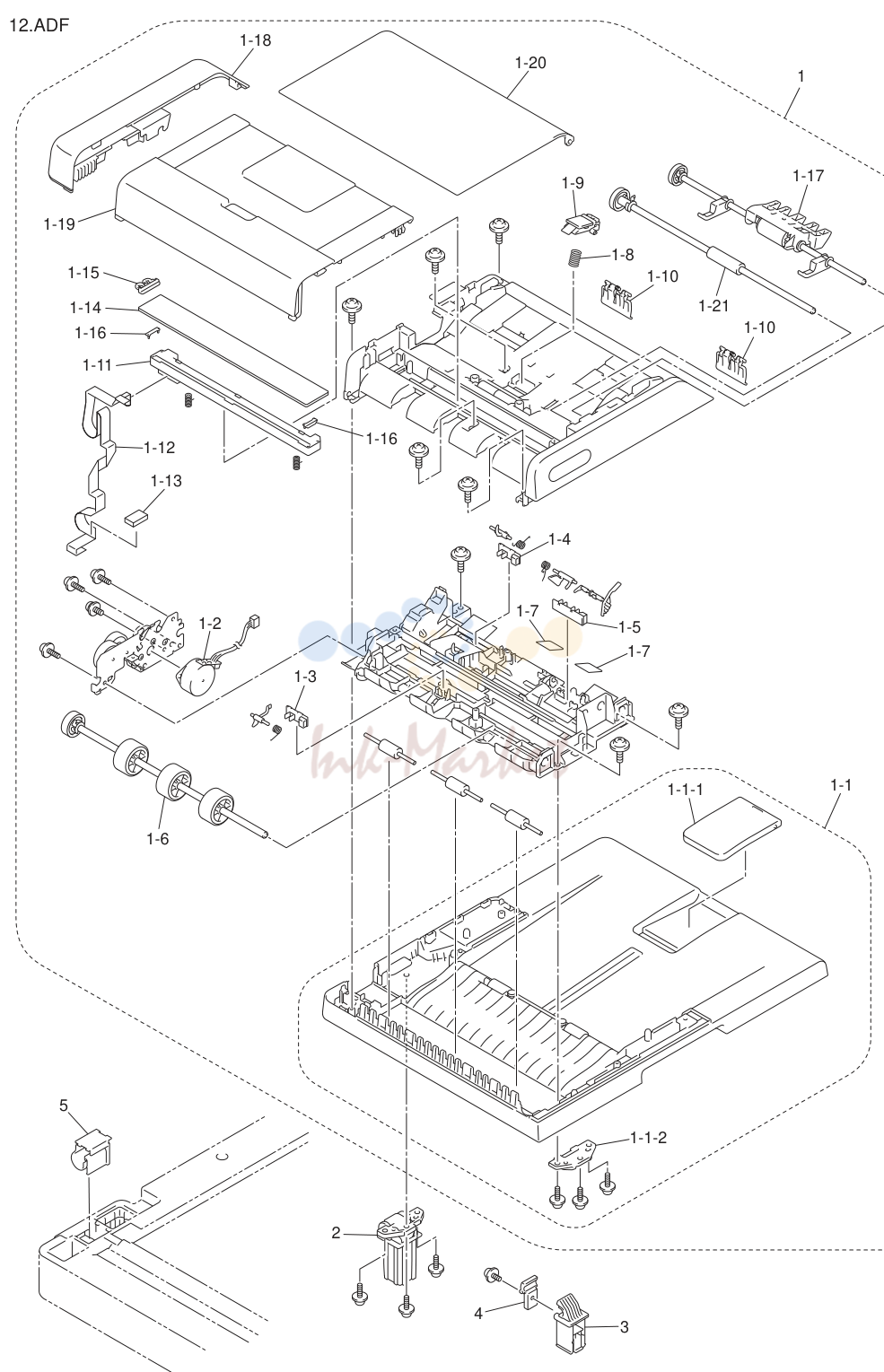

ADF
| № | Артикул | Наименование |
|---|---|---|
| LX4184001 запросить цену → | ADF DOCUMENT OUTPUT | |
| LS8141001 запросить цену → | HINGE ARM R | |
| 1-2 | LX4064001 запросить цену → | ADF мотор |
| 1-3 | LG6753001 запросить цену → | FIRST SIDE DOCUMENT SCANNING DCP-9020CDW |
| 1-4 | LG6753001 запросить цену → | SECOND SIDE DOCUMENT MFC-9340CDW |
| 1-5 | LT1120001 запросить цену → | ADF крышка/DOCUMENT |
| 1-6 | LX8675001 ✓ в наличии | DOCUMENT FEED ролик ASSY2 |
| 1-7 | LX5477001 запросить цену → | EJECT плёнка |
| 1-8 | LX4095001 запросить цену → | ADF отделения PAD пружина |
| 1-9 | LX9751001 ✓ в наличии | ADF отделения PAD держатель |
| 1-10 | LX4188001 запросить цену → | PAPER STACK рычаг |
| 1-11 | LT2235001 запросить цену → | SECOND SIDE CIS узел MFC-9340CDW |
| 1-12 | LT2236001 запросить цену → | SECOND SIDE CIS FLAT шлейф MFC-9340CDW |
| 1-14 | LX4097001 запросить цену → | CIS GLASS MFC-9340CDW |
| 1-15 | LX4098001 запросить цену → | CIS GLASS STOPPER MFC-9340CDW |
| 1-16 | LX9030001 запросить цену → | CIS SPACER MFC-9340CDW |
| 1-17 | LX9296001 ✓ в наличии | DOCUMENT SEPARATE ролик DCP-9020CDW |
| 1-17 | LX9297001 ✓ в наличии | DOCUMENT SEPARATE ролик MFC-9340CDW |
| 1-19 | LX5042002 запросить цену → | ADF крышка в сборе DCP-9020CDW |
| 1-20 | LX5371001 запросить цену → | ADF DOCUMENT SUPPORT |
| 1-21 | LX9168001 запросить цену → | DOCUMENT FEED ролик ASSY1 MFC-9340CDW |
| 2 | LX5255003 запросить цену → | HINGE в сборе L DCP-9020CDW |
| 2 | LX4126001 запросить цену → | HINGE в сборе L MFC-9340CDW |
| 3 | LX5180010 запросить цену → | HINGE R |
| 4 | LS8155001 запросить цену → | HINGE R SUPPORT |

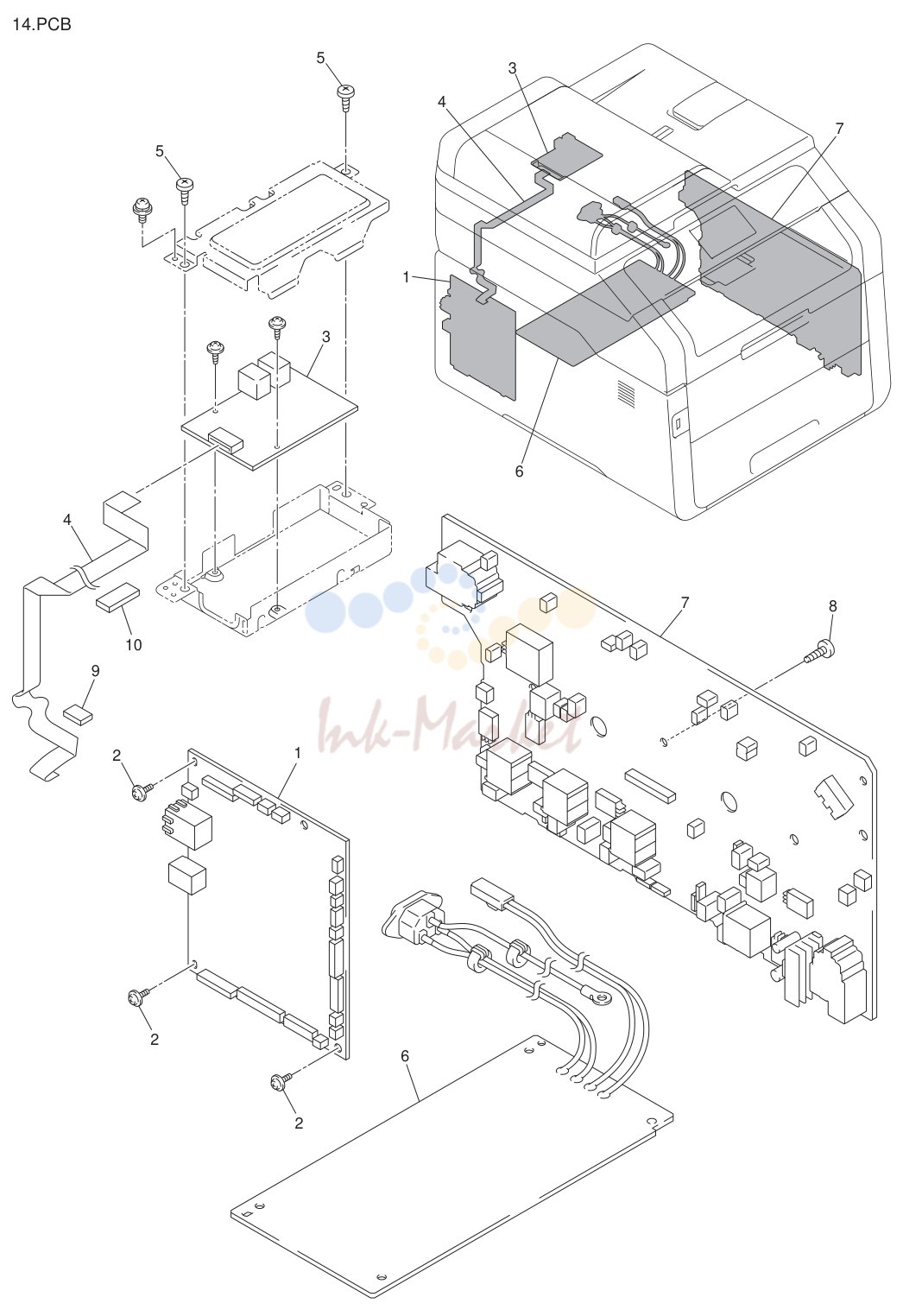

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT2481001 запросить цену → | MAIN плата B57T054 ASSY5 DCLFB DCP-9020CDW |
| 1 | LT2282001 запросить цену → | MAIN плата B57T054 ASSY1 DCLFB MFC-9130CW EXCEPT FOR FSUS |
| 1 | LT2282051 запросить цену → | MAIN плата B57T054 ASSY1 DCLFB MFC-9130CW FOR FSUS |
| 1 | LT2283001 запросить цену → | MAIN плата B57T054 ASSY2 DCLFB MFC-9140CDN |
| 1 | LT2284001 запросить цену → | MAIN плата B57T054 ASSY3 DCLFB MFC-9330CDW EXCEPT FOR FSUS |
| 1 | LT2284051 запросить цену → | MAIN плата B57T054 ASSY3 DCLFB MFC-9330CDW FOR FSUS |
| 1 | LT2242001 запросить цену → | MAIN плата B57T054 ASSY4 DCLFB MFC-9340CDW EXCEPT FOR FSUS |
| 1 | LT2242051 запросить цену → | MAIN плата B57T054 ASSY4 DCLFB MFC-9340CDW FOR FSUS |
| 2 | LP2378001 запросить цену → | саморез CUP S M3X8 SR |
| 3 | LT2758021 запросить цену → | MODEM плата B57T093 в сборе MFC-9130CW |
| 3 | LT2759031 запросить цену → | MODEM плата B57T093 в сборе MFC-9140CDN FOR GER/UK/CHE/FRA/BEL/NLD/ |
| 4 | LT2246001 запросить цену → | MODEM FLAT шлейф MFC-9130CW |
| 5 | LU5693001 запросить цену → | саморез BIND B M4X12 MFC-9130CW |
| 6 | LT2249001 запросить цену → | LOW-VOLTAGE POWER SUPPLY DCP-9020CDW |
| 6 | LT2247001 запросить цену → | LOW-VOLTAGE POWER SUPPLY MFC-9130CW |
| 6 | LT2686001 под заказ | LOW-VOLTAGE POWER SUPPLY MFC-9330CDW FOR RUS ADD |
| 7 | LV0928001 запросить цену → | HIGHT-VOLTAGE POWER SUPPLY |
| 8 | LU5693001 запросить цену → | саморез BIND B M4X12 |

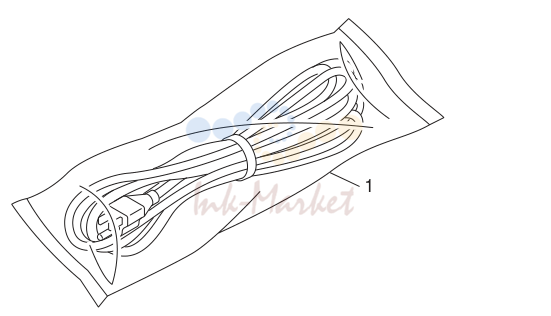

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM9362001 запросить цену → | AC CORD BAG в сборе LF UL/CSA MFC-9130CW |
| 1 | LV0364001 запросить цену → | AC CORD BAG в сборе LF VDE S DCP-9020CDW FOR GER/ITA/IBR/FRA/BEL/NLD/ |
| 1 | LV0368001 запросить цену → | AC CORD BAG в сборе LF BS/PSB S DCP-9020CDW FOR UK |
| 1 | LT2259001 запросить цену → | AC CORD BAG в сборе LF SEV DCP-9020CDW FOR CHE |
| LG4720001 запросить цену → | AC CORD BAG в сборе LF DEMKO DCP-9020CDW FOR PND | |
| 1 | LG4720001 запросить цену → | AC CORD BAG в сборе LF DEMKO MFC-9330CDW FOR PND |
| 2 | LG3077001 запросить цену → | TELEPHONE LINE CORD CSA MFC-9130CW |
| 2 | UG3625001 запросить цену → | TELEPHONE LINE CORD в сборе MFC-9140CDN FOR GER |
| 2 | LG7202001 запросить цену → | TELEPHONE LINE CORD в сборе MFC-9140CDN FOR CHE |
| 2 | UG3634001 запросить цену → | TELEPHONE LINE CORD ITA MFC-9140CDN FOR ITA/IBR |
| 2 | UG4205001 запросить цену → | TELEPHONE LINE CORD в сборе MFC-9140CDN FOR GER |
| 2 | UG3626001 запросить цену → | TELEPHONE LINE CORD UK6P MFC-9140CDN FOR UK |
| 2 | UG3627001 запросить цену → | TELEPHONE LINE CORD в сборе MFC-9140CDN FOR FRA/BEL/NLD |
| 2 | UG3290001 запросить цену → | TELEPHONE LINE CORD NZ MFC-9140CDN FOR ARL/NZ |
| 2 | LG5827001 запросить цену → | TELEPHONE LINE CORD RJ45 MFC-9330CDW FOR PND |
| UG1575001 запросить цену → | TELEPHONE LINE CORD BEL MFC-9140CDN FOR FRA/BEL/NLD | |
| LG3622001 запросить цену → | TELEPHONE PLUG DUT MFC-9140CDN FOR FRA/BEL/NLD | |
| LG6573001 запросить цену → | TELEPHONE PLUG ARL MFC-9140CDN FOR ARL/NZ | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN MFC-9330CDW FOR PND | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN MFC-9330CDW FOR PND | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE MFC-9330CDW FOR PND | |
| 5 | LJ9803001 запросить цену → | USB шлейф 2.0 |
| 6 | XA9940051 запросить цену → | STYRUS |

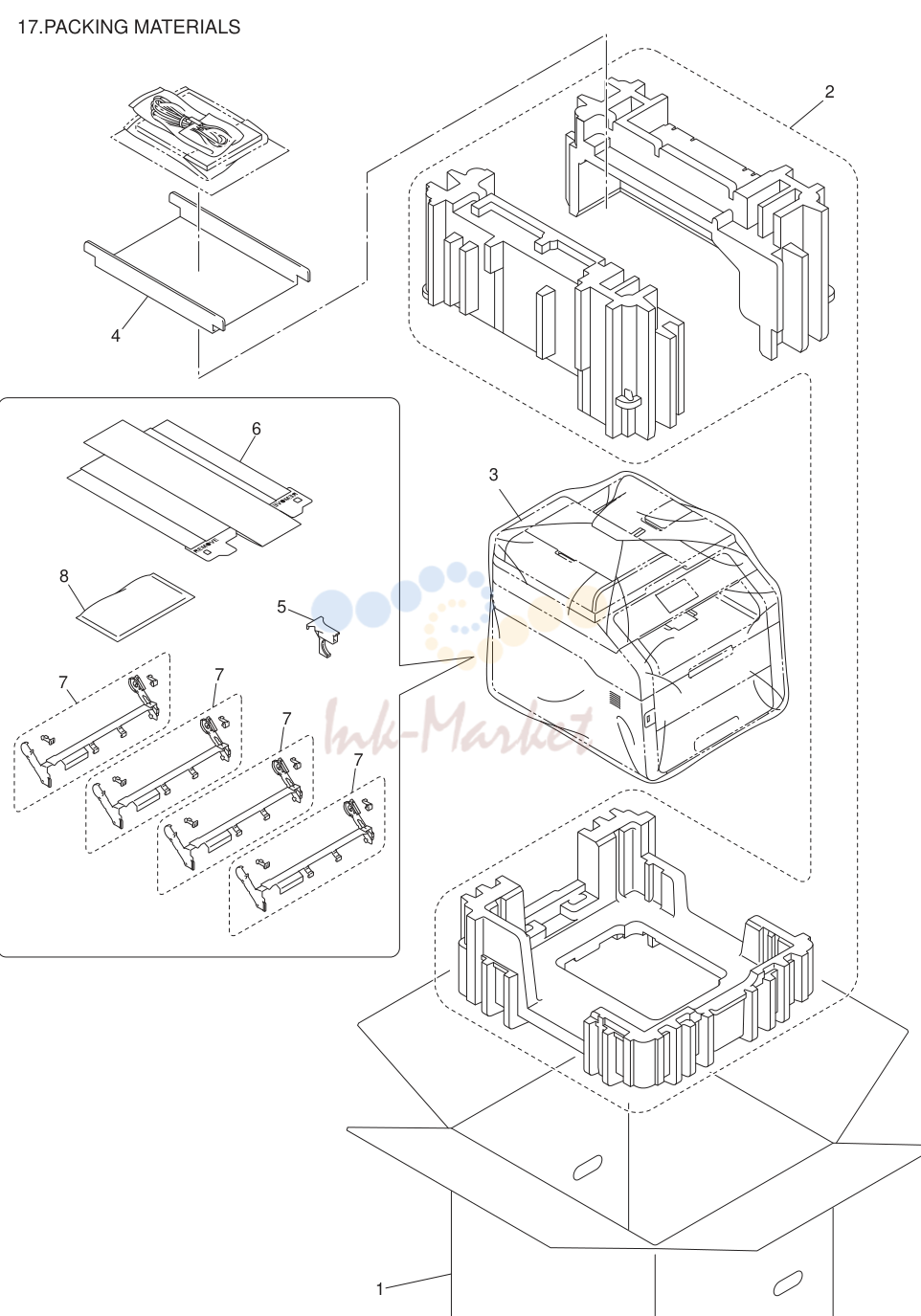

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 3 | LY1721001 запросить цену → | PE BAG 1000X1000 |
| 5 | LU6110001 запросить цену → | CLEANER LOCK |
| 6 | LY6767001 запросить цену → | REMOVE SHEET в сборе |
| 7 | LY6757001 запросить цену → | барабан STOPPER в сборе |
| 8 | LY6785001 запросить цену → | SILICA GEL DCP-9020CDW |
| 8 | LY6670001 запросить цену → | SILICA GEL MFC-9130CW |
