Brother MFC 8220 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L
- рама R
- рама узел
- сканер
- лазер-узел
- PAPER FEEDER
- лоток бумаги
- узел закрепления (печь)
- COVERS
- PANEL
- плата
- ACCESSORIES
- PRINTED MATERIALS
- PACKING MATERIALS

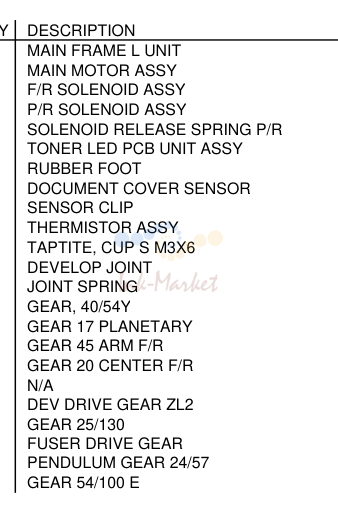

рама L
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF2561001 запросить цену → | основная рама L узел |
| 1-1 | LM2440001 запросить цену → | главный мотор в сборе |
| 1-2 | LJ7386001 запросить цену → | F/R соленоид в сборе |
| 1-3 | LJ7391001 запросить цену → | P/R соленоид в сборе |
| 1-4 | LJ5014001 запросить цену → | соленоид RELEASE пружина P/R |
| 1-5 | LJ9166001 запросить цену → | тонер LED плата узел в сборе |
| 1-6 | LJ7403001 запросить цену → | RUBBER FOOT |
| 1-7 | LG3218001 запросить цену → | DOCUMENT крышка датчик |
| 1-8 | LJ7784001 запросить цену → | датчик CLIP |
| 1-9 | LG4518001 запросить цену → | термистор в сборе |
| 1-10 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 1-11 | LJ7377001 запросить цену → | DEVELOP JOINT |
| 1-12 | LJ7376001 запросить цену → | JOINT пружина |
| 1-13 | UH3044000 запросить цену → | шестерня, 40/54Y |
| 1-14 | UL6569000 запросить цену → | шестерня 17 PLANETARY |
| 1-15 | UL8977001 запросить цену → | шестерня 45 ARM F/R |
| 1-16 | LM2444001 запросить цену → | шестерня 20 CENTER F/R |
| 1-18 | LJ7375001 запросить цену → | DEV DRIVE шестерня ZL2 add |
| 1-19 | UL8958001 запросить цену → | шестерня 25/130 add |
| 1-20 | LJ5051001 запросить цену → | FUSER DRIVE шестерня add |
| 1-21 | LJ5049001 ✓ в наличии | PENDULUM шестерня 24/57 ADD |
| 1-22 | LM2439001 запросить цену → | шестерня 54/100 E ADD |

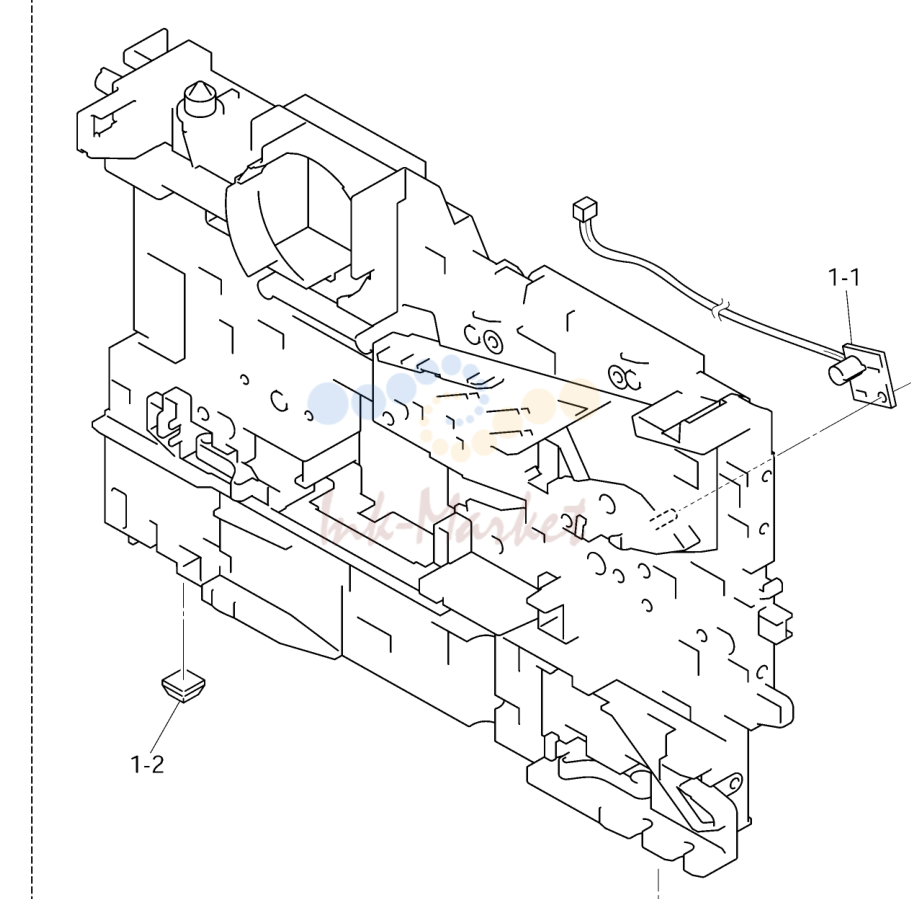

рама R
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2733001 запросить цену → | основная рама R узел |
| 1-1 | LJ9612001 запросить цену → | тонер датчик плата узел |
| 1-2 | LJ7403001 запросить цену → | RUBBER FOOT |

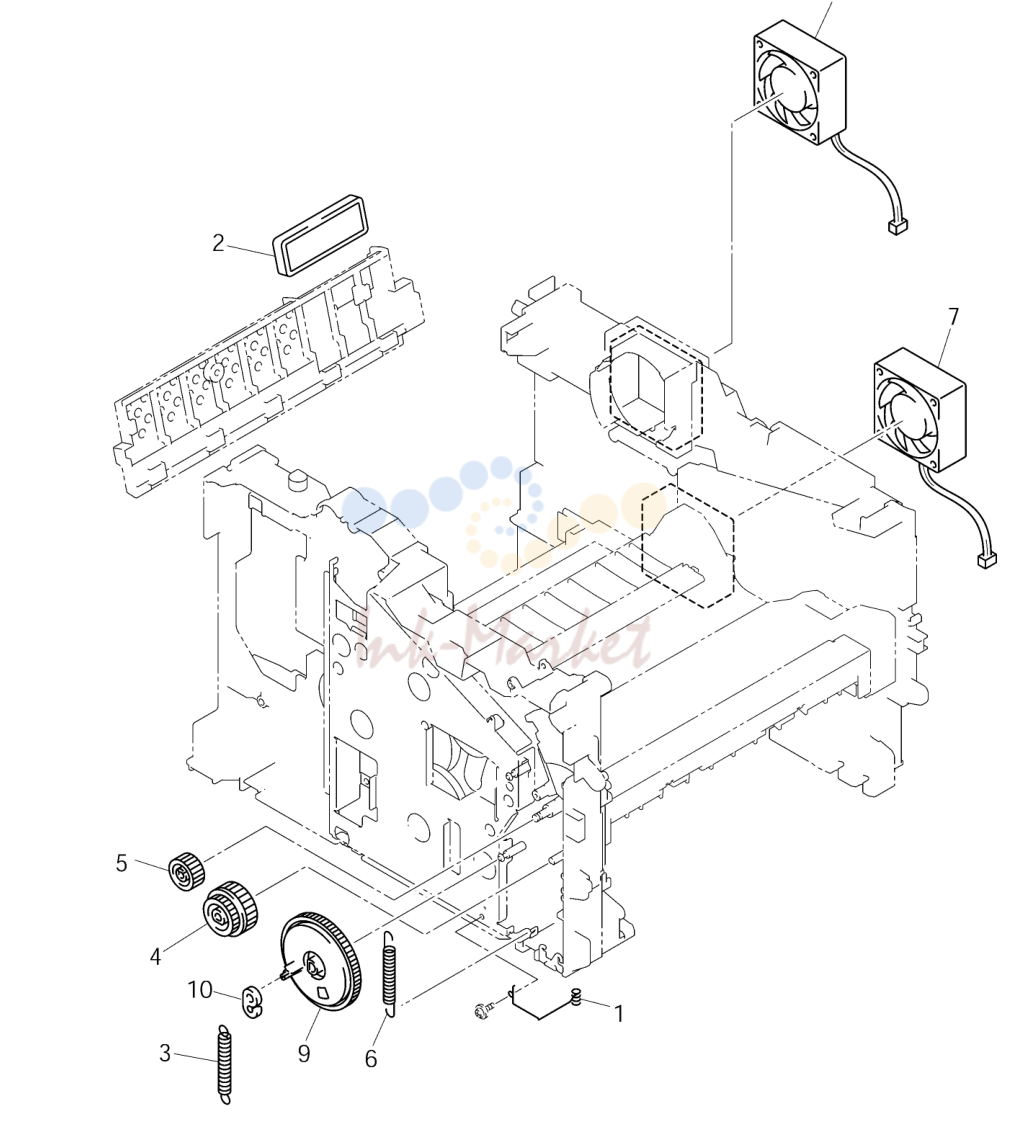

рама узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7490001 запросить цену → | GROUND пружина |
| 2 | LU0951001 ✓ в наличии | FILTER T7 в сборе CHG |
| 3 | LJ7496001 запросить цену → | пружина, EXTENSION P/R |
| 4 | LJ7501001 запросить цену → | MIDDLE ролик шестерня |
| 5 | LJ7502001 запросить цену → | IDLE шестерня 22 |
| 6 | LJ7504001 запросить цену → | GROUND WIRE |
| 7 | LM2473001 запросить цену → | вентилятор мотор 60 узел LV |
| 8 | LM2474001 запросить цену → | вентилятор мотор 60 узел |
| 9 | LM2720001 запросить цену → | SECTOR шестерня PR в сборе add |
| 10 | UH2378000 запросить цену → | пружина HOOK add |

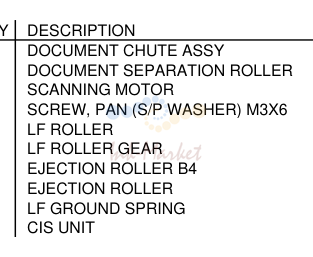

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF2320001 запросить цену → | DOCUMENT CHUTE в сборе |
| 1-1 | LF2361001 запросить цену → | DOCUMENT отделения ролик |
| 1-2 | LF2136001 запросить цену → | SCANNING мотор |
| 1-4 | UU2029001 запросить цену → | LF ролик |
| 1-5 | LE1196001 ✓ в наличии | LF ролик шестерня |
| 1-6 | UL6244002 ✓ в наличии | EJECTION ролик B4 |
| 1-7 | UU2031001 запросить цену → | EJECTION ролик |
| 1-8 | LF2336001 запросить цену → | LF GROUND пружина |
| 2 | LE7949001 запросить цену → | CIS узел |
лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LU0706001 запросить цену → | лазер-узел (SP) |
| 2 | 087320815 запросить цену → | саморез, CUP S M3X8 |
| 3 | LJ0908001 запросить цену → | LASER CAUTION LABEL |

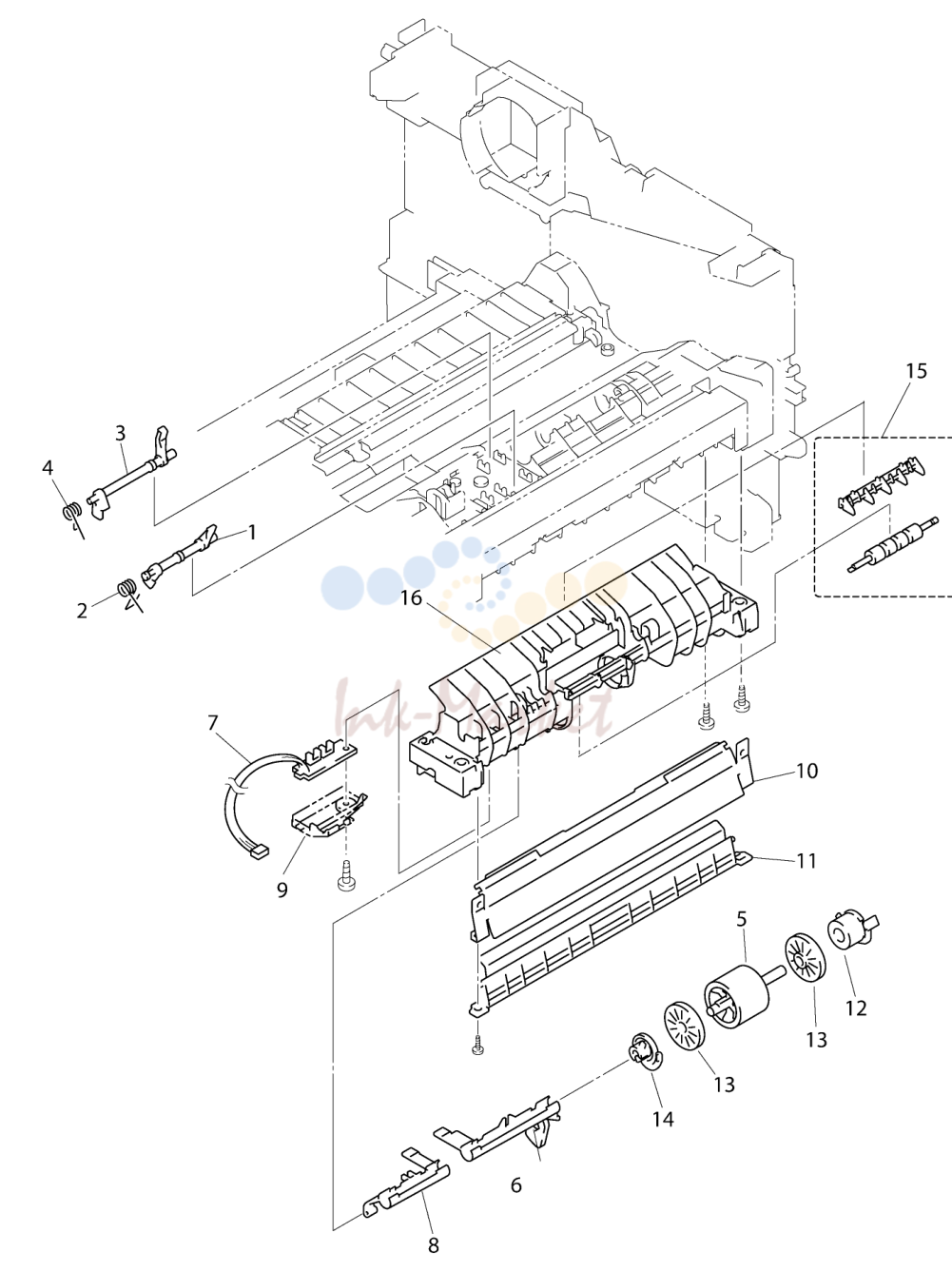

PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7322001 запросить цену → | REGIST передний ACTUATOR |
| 2 | LM2590001 запросить цену → | REGIST передний ACTUATOR пружина |
| 3 | LJ7324001 запросить цену → | REGIST задний ACTUATOR |
| 4 | LJ7325001 запросить цену → | REGIST задний ACTUATOR пружина |
| 5 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе |
| 6 | LM2601001 запросить цену → | PE ACTUATOR |
| 7 | LJ9235001 запросить цену → | кассета датчик плата в сборе |
| 8 | LJ5155001 запросить цену → | CA ACTUATOR |
| 9 | LJ5211001 запросить цену → | PE датчик крышка |
| LM2033001 запросить цену → | передний CHUTE направляющая в сборе | |
| 11 | LM2032001 запросить цену → | передний TRAY CHUTE в сборе |
| 12 | LJ5020001 запросить цену → | BUSH L |
| 13 | LJ5021001 запросить цену → | BUSH R |
| 14 | LJ7730001 запросить цену → | ролик COLLAR |
| 15 | LU0508001 ✓ в наличии | ролик 6 направляющая/ ролик (SP) CHG |
| 16 | LJ7342001 запросить цену → | передний CHUTE |

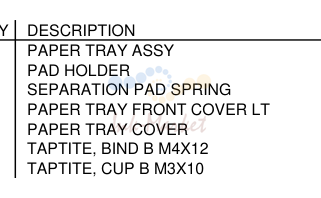

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7607001 запросить цену → | лоток бумаги в сборе |
| 1-1 | LJ7307001 запросить цену → | PAD держатель |
| 1-2 | LJ5923001 запросить цену → | отделения PAD пружина |
| 1-3 | LJ7608001 запросить цену → | лоток бумаги передний крышка LT |
| 1-4 | LJ7616001 запросить цену → | лоток бумаги крышка |
| 1-5 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 1-6 | 087311016 запросить цену → | саморез, CUP B M3X10 |

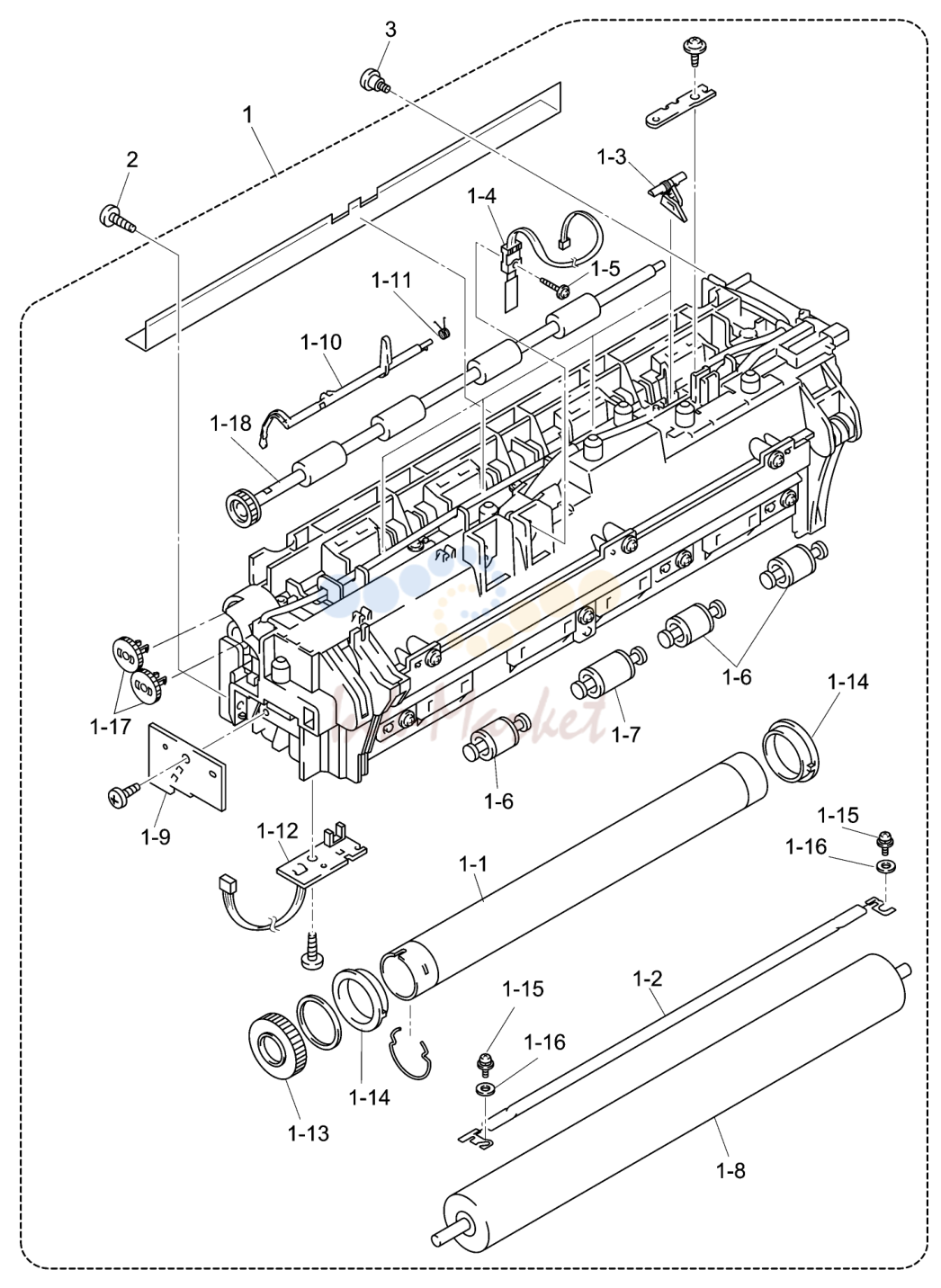

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LU1422001 запросить цену → | узел закрепления (печь) 2 , 115V (SP) ADD |
| 1-1 | LM2706001 ✓ в наличии | вал нагрева 25 |
| 1-2 | LJ7417001 запросить цену → | галогенная лампа, 115V |
| 1-3 | LJ7877001 ✓ в наличии | SEPARATE CLAW в сборе |
| 1-4 | LJ7419001 запросить цену → | термистор в сборе |
| 1-5 | 087311215 запросить цену → | саморез, CUP B M3X12 |
| 1-6 | LJ7428001 ✓ в наличии | CLEANER прижимной ролик в сборе S |
| 1-7 | LJ7432001 под заказ | CLEANER прижимной ролик в сборе L |
| 1-8 | LM2477001 запросить цену → | PRESSURE ролик 25 |
| 1-9 | LJ9174001 запросить цену → | термистор RELAY плата в сборе |
| 1-10 | LJ5289001 запросить цену → | PAPER EJECT ACTUATOR |
| 1-11 | LJ5066001 запросить цену → | EJECT ACTUATOR пружина |
| 1-12 | LJ9176001 запросить цену → | EJECT датчик плата в сборе |
| 1-13 | LJ7416001 ✓ в наличии | HR шестерня 34 |
| 1-14 | LJ7414001 под заказ | HR подшипник 25 |
| 1-15 | LM2254001 запросить цену → | винт, PAN (S/P шайба) M26X8 |
| 1-16 | LM2255001 запросить цену → | шайба, PLAIN 26 |
| 1-17 | LM2047001 ✓ в наличии | IDLE шестерня 13 |
| 1-18 | LJ4118001 запросить цену → | EJECT ролик в сборе |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 3 | LJ4740001 запросить цену → | SHOULDER винт |

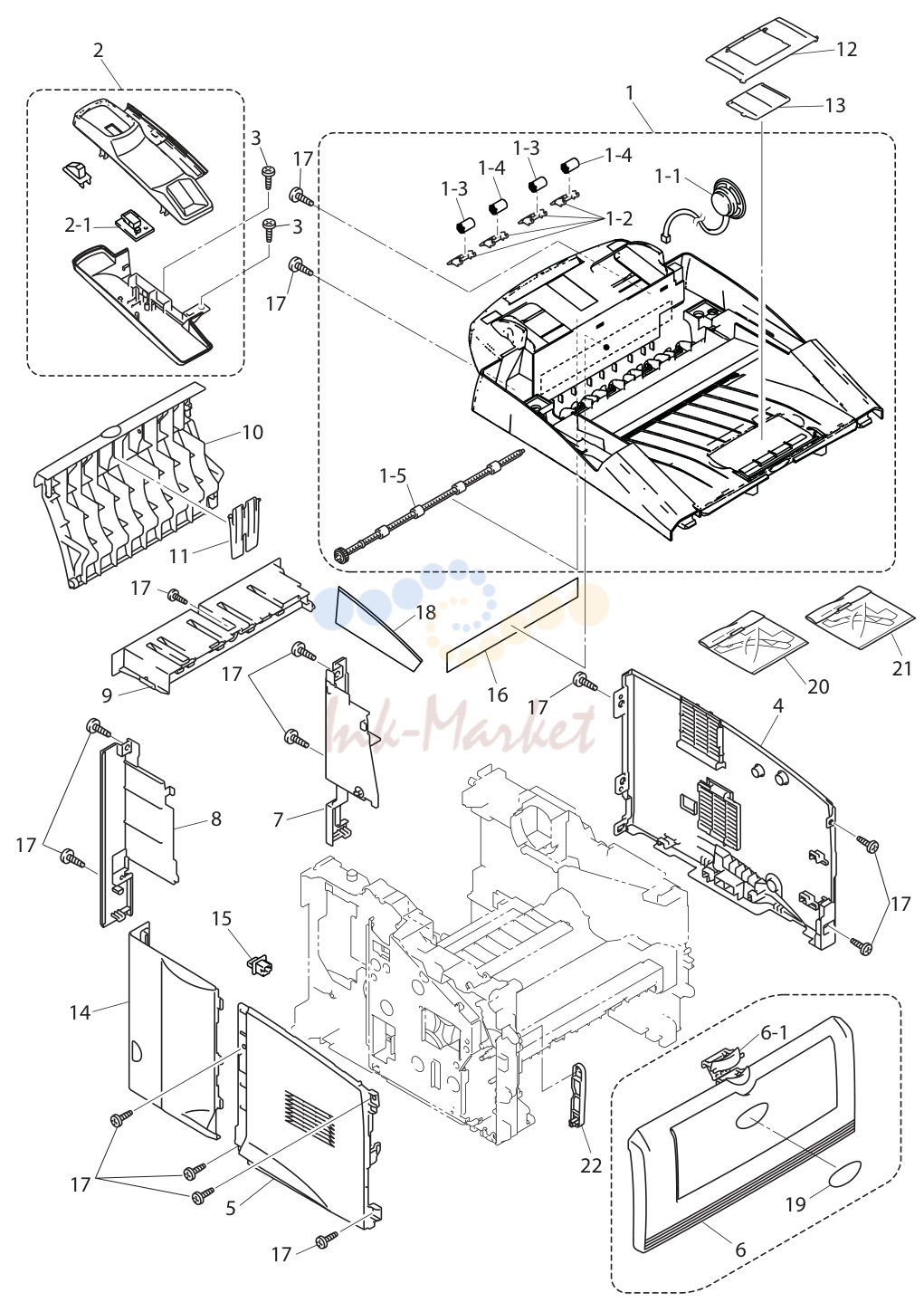

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6245001 запросить цену → | TOP крышка в сборе chg |
| 1 | LP2319001 запросить цену → | TOP крышка в сборе WITH RIB* add |
| 1-1 | LG5021001 запросить цену → | SPEAKER в сборе |
| 1-2 | UL9123001 ✓ в наличии | прижимной ролик держатель |
| 1-3 | LJ7912001 запросить цену → | CORRUGATION прижимной ролик L |
| 1-4 | LJ7911001 запросить цену → | CORRUGATION прижимной ролик R |
| 1-5 | LJ7445001 ✓ в наличии | EJECTION ролик в сборе ZL2 add |
| 2 | LS0182001 запросить цену → | HANDSET держатель PL в сборе chg |
| 2-1 | LG4419002 запросить цену → | HOOK плата в сборе B53K651 |
| 3 | 087311016 запросить цену → | саморез, CUP B M3X10 |
| 4 | LJ7453001 запросить цену → | SIDE крышка R |
| 5 | LM2448001 запросить цену → | SIDE крышка L |
| 6 | LM2724001 запросить цену → | передний крышка в сборе |
| 6-1 | LJ7463001 ✓ в наличии | передний крышка RELEASE BUTTON add |
| 7 | LJ7465001 запросить цену → | задний крышка R |
| 8 | LF2277001 запросить цену → | задний крышка L |
| 9 | LJ7467001 запросить цену → | задний крышка C |
| 10 | LJ7469001 запросить цену → | OUTER CHUTE |
| 12 | LJ7895001 запросить цену → | PAPER STOPPER |
| 13 | LJ7896001 запросить цену → | PAPER STOPPER S |
| 14 | LF2455001 запросить цену → | ACCESS крышка |
| 16 | LJ7353001 запросить цену → | HEATER CAUTION LABEL задний |
| 17 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 19 | LE8812001 запросить цену → | BROTHER EMBLEM add |
| 20 | LF6741001 запросить цену → | TOP крышка RIB в сборе SF (SP) add |
| 21 | LP2008001 запросить цену → | TOP крышка RIB в сборе SF 2 (SP) add |
| 22 | LU1325001 запросить цену → | LINK CHG |

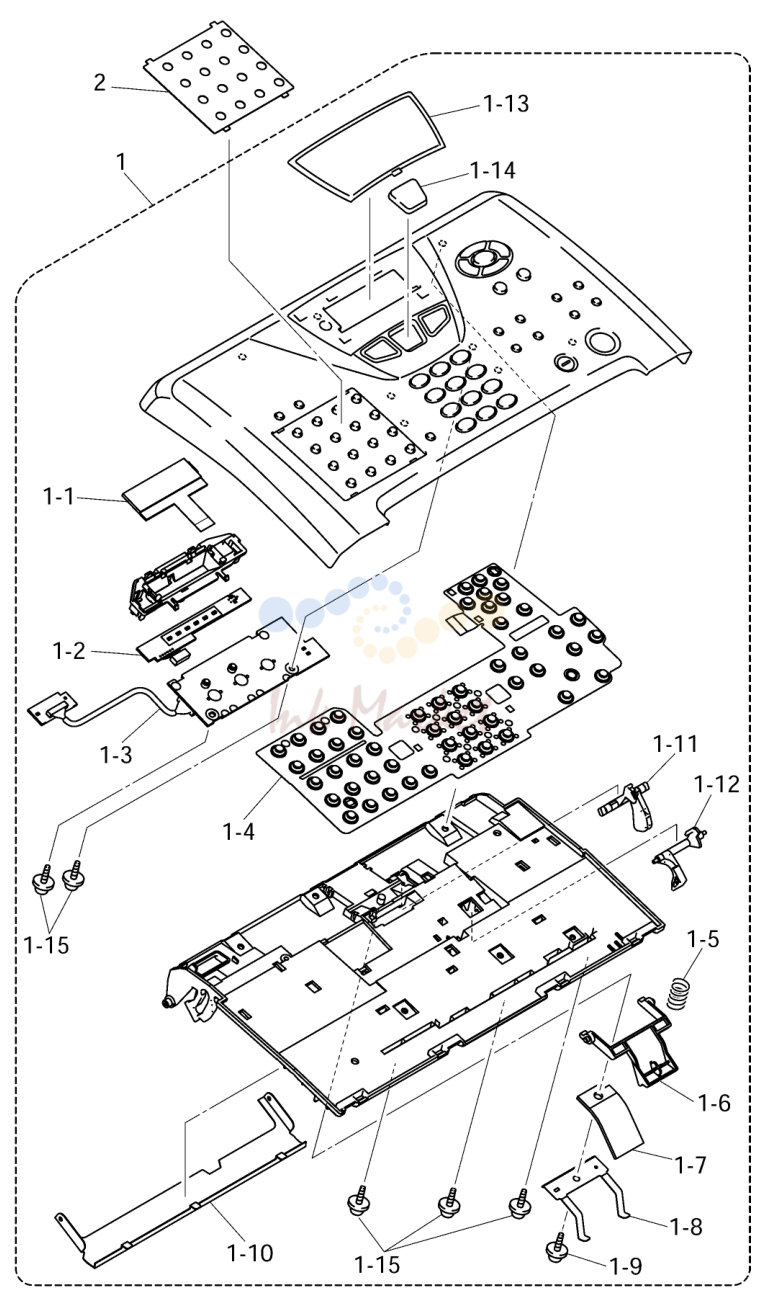

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6221001 запросить цену → | PANEL в сборе chg |
| 1-1 | LG5063001 запросить цену → | LCDLMG162C53-TT |
| 1-2 | LG5064001 запросить цену → | BACK LIGHT плата в сборе B53K721 |
| 1-3 | LG5276001 запросить цену → | PANEL плата в сборе B53K720 |
| 1-4 | LG5225001 запросить цену → | KEY, FPC в сборе CHG |
| 1-5 | LF2233001 запросить цену → | RUBBER держатель пружина |
| 1-6 | UU2054001 запросить цену → | RUBBER держатель |
| 1-7 | UU2055001 запросить цену → | отделения RUBBER |
| 1-8 | UU2056001 запросить цену → | пружина пластина, ADF передний |
| 1-9 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 1-10 | LE6342001 запросить цену → | DOCUMENT HOLD в сборе |
| 1-11 | LF2203001 запросить цену → | ACTUATOR F |
| 1-12 | LF2204001 запросить цену → | ACTUATOR R |
| 1-13 | LF2206001 запросить цену → | LCD SHEET |
| 1-15 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 2 | LF2209001 запросить цену → | ADDRESS LABEL |

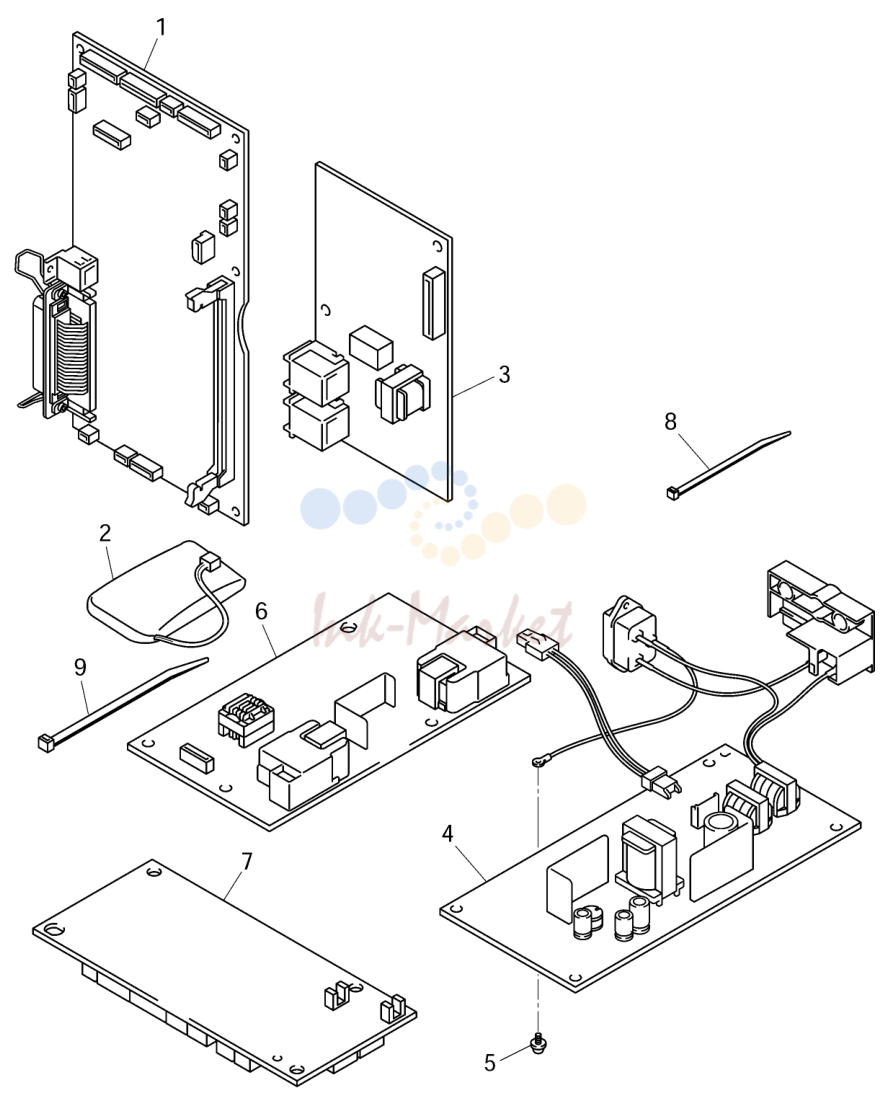

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT0427001 запросить цену → | MAIN плата в сборе, MFC8220 B53K949 chg |
| 1 | LT0427072 запросить цену → | MAIN плата в сборе, MFC8120NCH B53K949 add |
| 2 | LG5307001 запросить цену → | BATTERY в сборе |
| 3 | LT1518021 запросить цену → | NCU плата в сборе FOR CAN B57T017 CHG |
| 3 | LT1518022 запросить цену → | NCU плата в сборе FOR US B57T017 CHG |
| 4 | LG6408001 запросить цену → | PS плата узел 115V chg |
| 5 | LM2048001 запросить цену → | винт, PAN (S/P шайба) M3.5X6 |
| 6 | LG4401001 запросить цену → | HIGH-VOLTAGE PS плата в сборе |
| 7 | LG4404001 запросить цену → | ENGINE плата в сборе |
| 8 | LJ8657001 запросить цену → | BINDER 2.3X79 |
| 9 | LF2607001 запросить цену → | BINDER 3.6X137 |

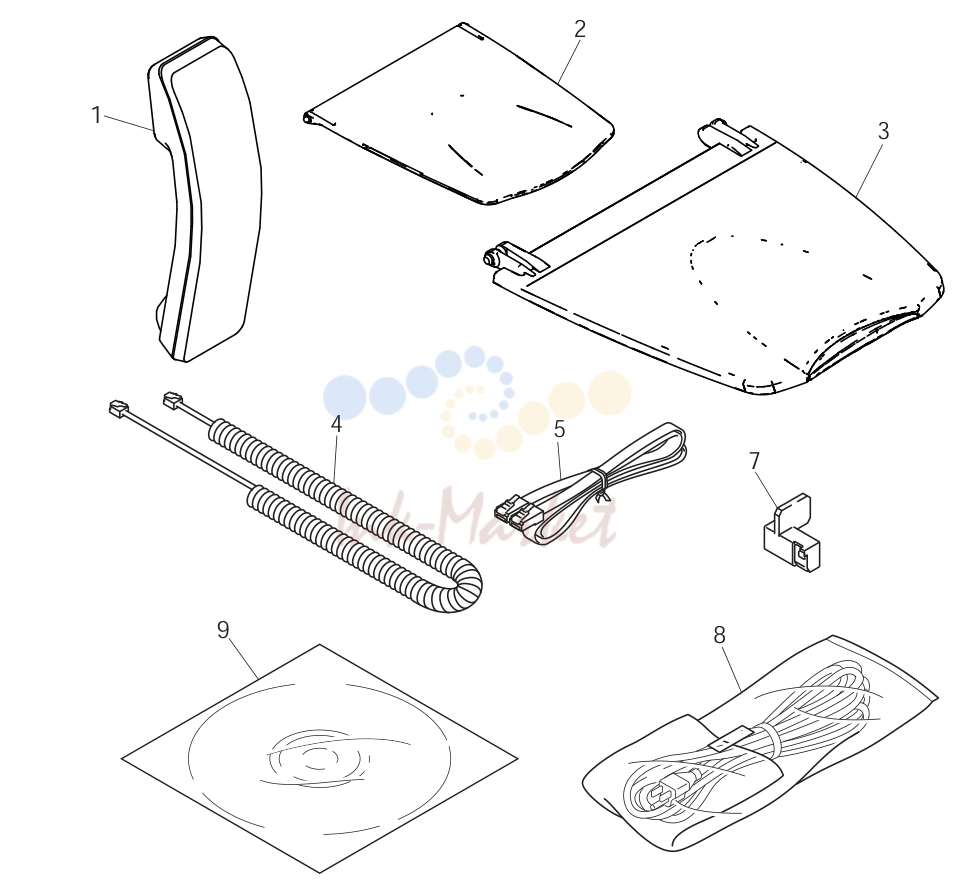

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF6857010 запросить цену → | HANDSET в сборе |
| 2 | LF2369001 запросить цену → | DOCUMENT SET TRAY ASSY2 |
| 3 | LF2370001 запросить цену → | PAPER EJECT TRAY ASSY2 |
| 4 | LF2519008 запросить цену → | HANDSET CURLED CORD LL в сборе |
| 5 | LG3077001 запросить цену → | TELEPHONE LINE CORD |
| 6 | LJ7920001 под заказ | PAPER FEEDING KIT |
| 6-1 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе |
| 6-2 | LJ7307001 запросить цену → | PAD держатель |
| 7 | LM2102001 запросить цену → | FU лампа ASSEMBLY JIG в сборе |
| 8 | LG4400001 запросить цену → | AC CORD BAG в сборе LF |
| 9 | LF2669001 запросить цену → | CD-ROM в сборе, MAC FOR US del |
| 9 | LF6659001 запросить цену → | CD-ROM в сборе FOR MAC chg |
| 9 | LF2670001 запросить цену → | CD-ROM в сборе, WIN FOR US del |
| 9 | LF6661001 запросить цену → | CD-ROM в сборе FOR WIN chg |
| 9 | LS0912001 запросить цену → | CD-ROM в сборе VISTA FOR US/CAN add |
| 9 | LX2892001 запросить цену → | CD-ROM в сборе FOR US/CAN (Windows7/8) CHG |

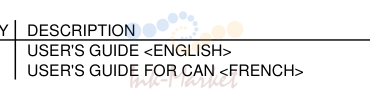

PRINTED MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF2643001 запросить цену → | USER'S направляющая <ENGLISH> |
| 1 | LF2645001 запросить цену → | USER'S направляющая FOR CAN <FRENCH> |

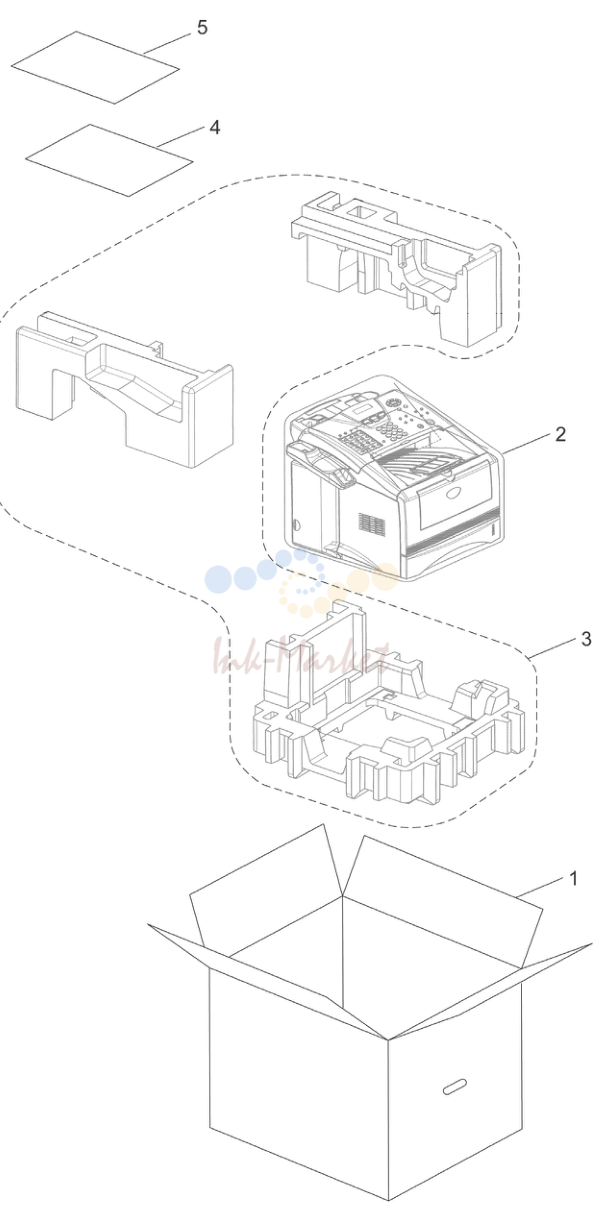

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF2652001 запросить цену → | CARTON, BROTHER |
| 2 | UE1688001 запросить цену → | PE BAG 1000X1000H |
| 3 | LF2396001 запросить цену → | POLYSTYRENE PAD в сборе |
| 4 | LF2644001 запросить цену → | QUICK SETUP направляющая <ENGLISH> |
| 4 | LF2646001 запросить цену → | QUICK SETUP направляющая FOR CAN <FRENCH> |
| 5 | LS0864001 запросить цену → | QUICK SETUP направляющая VISTA FOR US/CAN ADD |
| 5 | LS0864002 запросить цену → | QUICK SETUP направляющая VISTA FOR CAN ADD |
