Brother MFC 7050C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

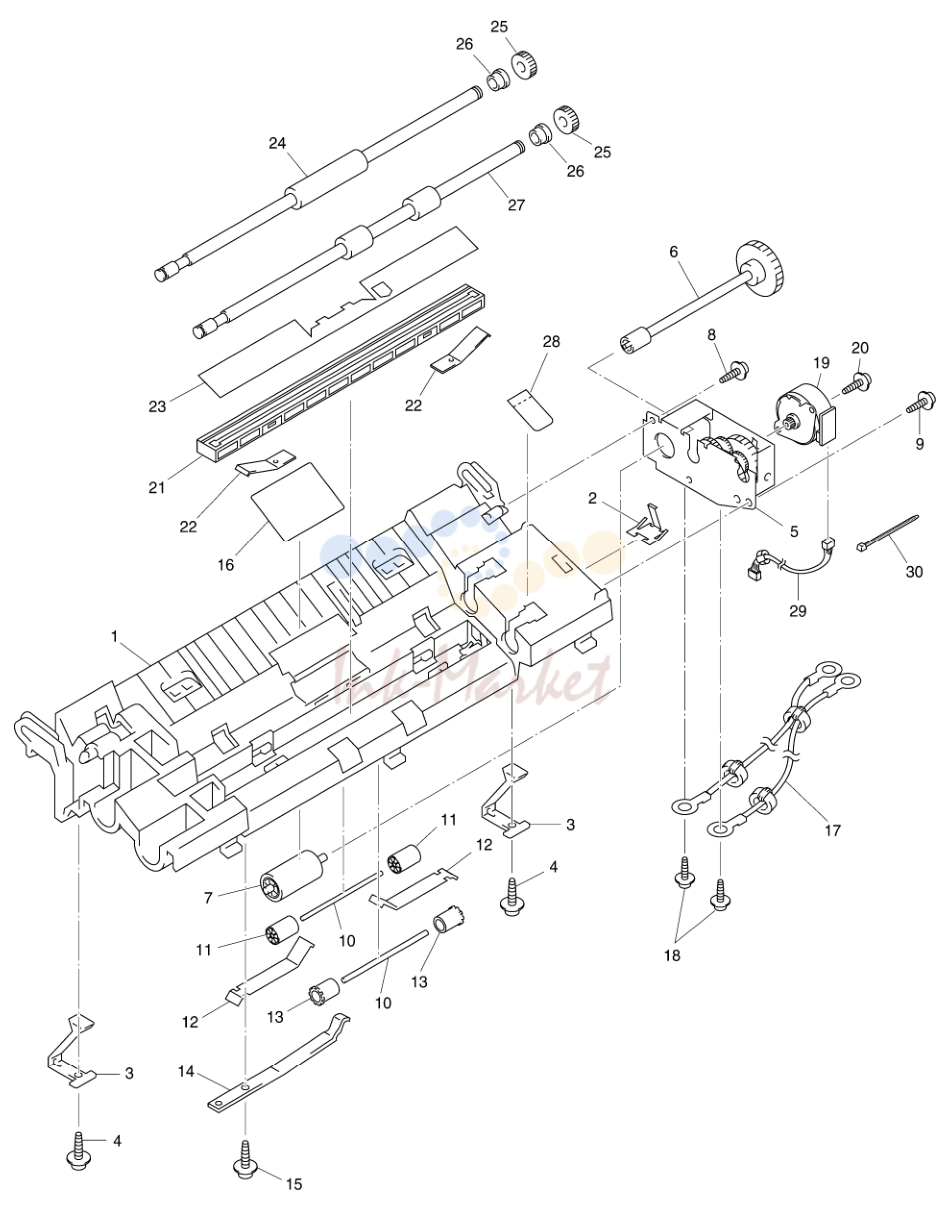

SCANNER рама ATTACHMENT
| № | Артикул | Наименование |
|---|---|---|
| 1 | UU7002001 запросить цену → | SCANNER рама |
| 2 | UU7012001 запросить цену → | CIS SIDE пружина |
| 3 | UU7013001 запросить цену → | панель управления LOCK (LEAF пружина) |
| 4 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 5 | UU1911001 запросить цену → | SCANNER DRIVE узел |
| 6 | UU7030001 под заказ | отделения ролик шестерня |
| 7 | UU7031001 под заказ | отделения ролик |
| 8 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 9 | 087311016 запросить цену → | саморез, CUP B M3X10 |
| 10 | UF4369000 запросить цену → | ролик вал |
| 11 | UF9009001 под заказ | PRESSURE ролик |
| 12 | UU7032001 запросить цену → | PRESSURE ролик LEAF пружина |
| 13 | UL6244002 ✓ в наличии | прижимной ролик |
| 14 | UU7033001 запросить цену → | прижимной ролик LEAF пружина |
| 15 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 16 | UU7364001 запросить цену → | ролик плёнка |
| 17 | UG5701001 запросить цену → | GROUNDING WIRE |
| 18 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 19 | UU1826001 запросить цену → | SCANNER мотор |
| 21 | UG6683001 запросить цену → | CIS узел |
| 22 | UU7035001 запросить цену → | CIS LEAF пружина |
| 23 | UU7036001 запросить цену → | CIS плёнка |
| 24 | UU7037001 запросить цену → | DOCUMENT FEED ролик |
| 25 | UU7039001 запросить цену → | шестерня 27 |
| 26 | UF8105001 запросить цену → | втулка |
| 27 | UU7040001 запросить цену → | DOCUMENT EJECTION ролик |
| 28 | UF7187001 запросить цену → | SHIELD плёнка |
| 29 | UG5707001 запросить цену → | SCANNER мотор жгут |
