Brother MFC 7000FC MFC 7200FC — каталог запчастей со схемами

Brother MFC 7000FC MFC 7200FC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

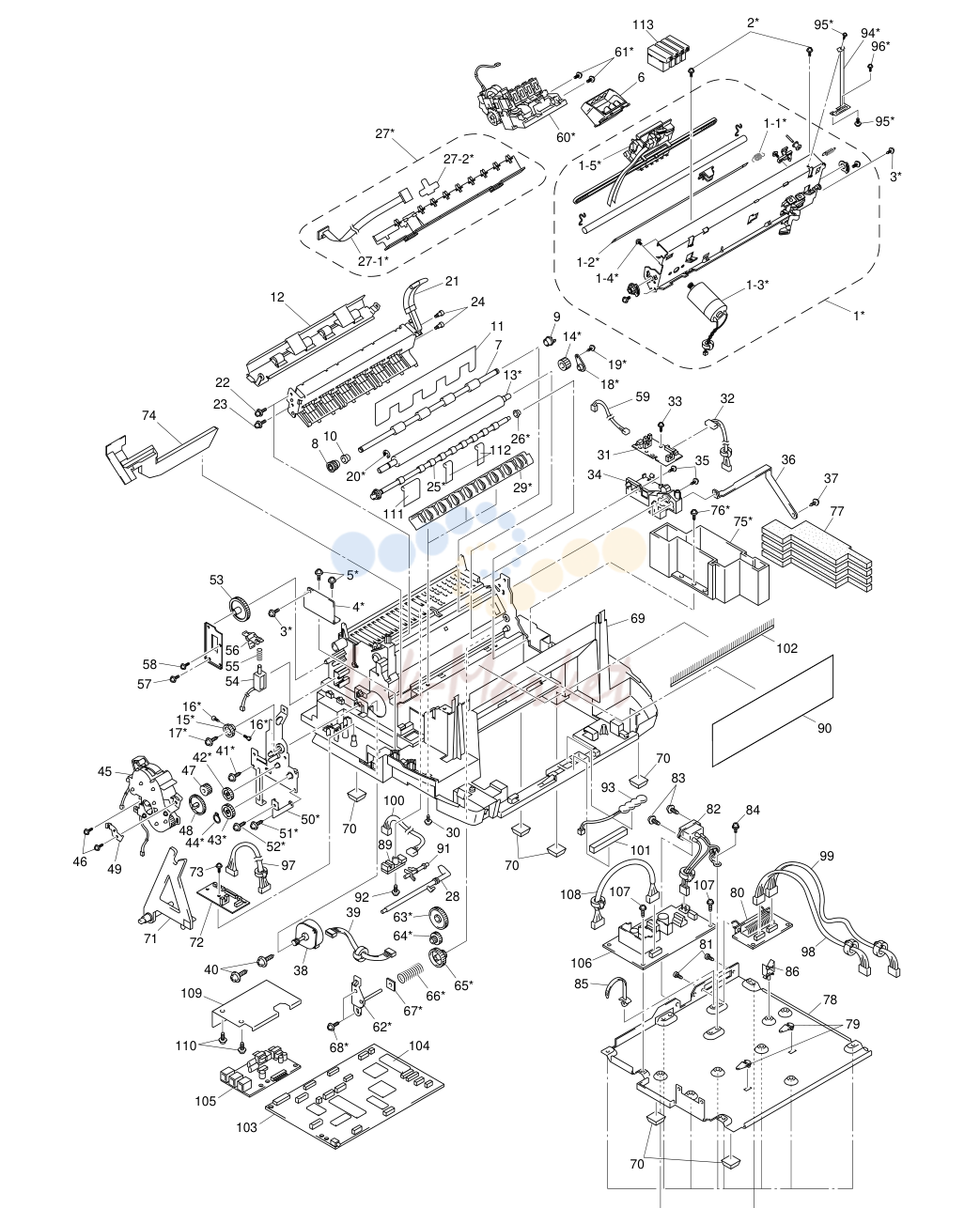

основная рама ATTACHMENT

№	Артикул	Наименование
7	UF9032001 запросить цену →	REGISTRATION ролик в сборе
8	UD4310000 запросить цену →	PF шестерня
9	UF0026001 запросить цену →	RESIN подшипник
10	UF0022000 запросить цену →	втулка
11	UF9237001 запросить цену →	REGISTRATION ролик плёнка
12	UF9034001 запросить цену →	LF CHUTE в сборе
21	UF9151001 запросить цену →	PAPER PRESSURE ролик в сборе
23	087320815 запросить цену →	саморез, CUP S M3X8
24	UF0060001 запросить цену →	SHOULDER винт
28	UF9048001 запросить цену →	PAPER WIDTH датчик ACTUATOR
30	087310615 запросить цену →	саморез, CUP B M3X6
31	UG6032001 запросить цену →	1ST-BIN датчик плата в сборе
32	UG6006001 запросить цену →	1ST-BIN датчик-MAIN жгут
33	087311016 запросить цену →	саморез, CUP B M3X10
34	UF9049001 запросить цену →	1ST-BIN датчик плата держатель
35	087311016 запросить цену →	саморез, CUP B M3X10
36	UF9204001 запросить цену →	GROUNDING пластина, CR-LF CHUTE
37	087320516 запросить цену →	саморез, CUP S M3X5
39	UG6007001 запросить цену →	PAPER FEED мотор жгут
45	UF9060001 запросить цену →	шестерня держатель в сборе FOR MFC7000FC
45	UF9128001 запросить цену →	шестерня держатель в сборе FOR MFC7200FC
46	087311016 запросить цену →	саморез, CUP B M3X10
47	UF9059001 запросить цену →	IDLE шестерня 23
48	UD6041000 запросить цену →	IDLE шестерня 240
49	UF9155001 запросить цену →	GROUNDING пластина, REGISTRATION ролик
53	UD4298000 запросить цену →	IDLE шестерня Z45 FOR MFC7200FC
54	UF9087001 запросить цену →	соленоид C FOR MFC7200FC
55	UD4319001 запросить цену →	соленоид пружина FOR MFC7200FC
56	UD4320000 запросить цену →	ACTUATOR 1 FOR MFC7200FC
57	087311016 запросить цену →	саморез, CUP B M3X10 FOR MFC7200FC
58	087320516 запросить цену →	саморез, CUP S M3X5 FOR MFC7200FC
59	UG6008001 запросить цену →	2ND-BIN датчик жгут в сборе FOR MFC7200FC
60	UF9230001 запросить цену →	PURGE узел
69	UF9091001 запросить цену →	основная рама, WHITE(1138)
70	UL5600001 запросить цену →	RUBBER FOOT
71	UF9099001 запросить цену →	HOOK SWITCH датчик ACTUATOR
72	UF9206001 запросить цену →	HOOK SWITCH плата в сборе
73	087311016 запросить цену →	саморез, CUP B M3X10
74	UF9196001 запросить цену →	FLUSHING BOX
77	UF9250001 запросить цену →	INK ABSORBER
78	UF9109001 запросить цену →	BOTTOM пластина
79	UL5603000 запросить цену →	CARD SPACER
80	UG6039001 запросить цену →	CENTRONICS INTERFACE плата в сборе
81	002300615 запросить цену →	винт, PAN M3X6
82	UG6017001 запросить цену →	INLET в сборе
84	UF6559001 запросить цену →	винт, PAN (шайба) M4X8DB
86	UG4163000 запросить цену →	CLAMP:LWS-1S
87	087320516 запросить цену →	саморез, CUP S M3X5
88	087311016 запросить цену →	саморез, CUP B M3X10
89	UG6065000 запросить цену →	2ND-BIN REGISTRATION датчик FOR MFC7200FC
90	UF9193001 запросить цену →	SHIELD SHEET
91	UF9158001 запросить цену →	2ND-BIN REGISTRATION датчик ACTUATOR FOR MFC7200FC
92	085311215 запросить цену →	саморез, BIND B M3X12 FOR MFC7200FC
93	UG3188001 запросить цену →	BATTERY в сборе
97	UG6009001 запросить цену →	HOOK SWITCH жгут
98	UG6013001 запросить цену →	CENTRO жгут A
99	UG6014001 запросить цену →	CENTRO жгут B
100	UG6097001 запросить цену →	2ND-BIN REGIST жгут FOR MFC7200FC
101	UF9205001 запросить цену →	жгут SUPPORT
102	UF9213001 запросить цену →	ANTI-STATIC BRUSH
103	UG6045001 запросить цену →	MAIN плата в сборе FOR MFC7000FC
103	UG6069001 запросить цену →	MAIN плата в сборе FOR MFC7200FC
104	UG6106001 запросить цену →	PROM:PRINTER
105	UG6061001 запросить цену →	NCU плата в сборе
106	UG6064001 запросить цену →	POWER SUPPLY плата в сборе, 120V
107	087320516 запросить цену →	саморез, CUP S M3X5
108	UG6018001 запросить цену →	POWER-MAIN жгут
109	UF9229001 запросить цену →	NCU SHIELD пластина
110	087311016 запросить цену →	саморез, CUP B M3X10
111	UF9243001 запросить цену →	плёнка 1, PAPER EJECTION шестерня
112	UF9244001 запросить цену →	плёнка 2, PAPER EJECTION шестерня

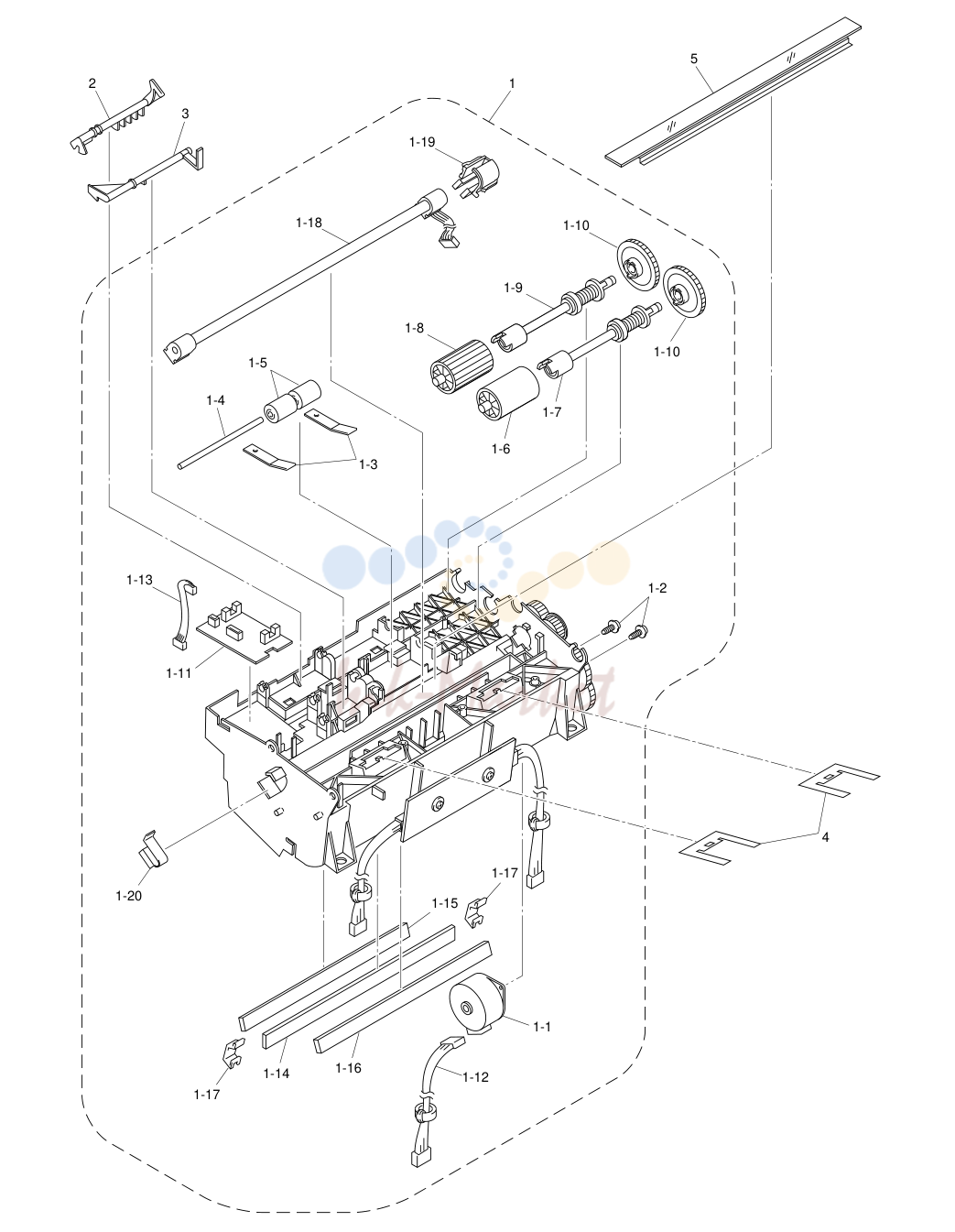

SCANNER рама ATTACHMENT

№	Артикул	Наименование
1	UF9251001 запросить цену →	SCANNER рама в сборе
1-3	UF9007001 запросить цену →	PRESSURE ролик пружина
1-4	UF9008001 запросить цену →	PRESSURE ролик вал
1-5	UF9009001 под заказ	PRESSURE ролик
1-6	UF4366001 запросить цену →	отделения ролик
1-7	UF7016001 запросить цену →	отделения ролик вал в сборе
1-8	UF7015001 запросить цену →	DOCUMENT TAKE-IN ролик
1-9	UF7019001 запросить цену →	DOCUMENT TAKE-IN ролик вал в сборе
1-10	UL5632000 запросить цену →	шестерня, 43
1-11	UG6019001 запросить цену →	DOCUMENT датчик плата в сборе
1-12	UG6005001 запросить цену →	SCANNER мотор жгут
1-13	UG6001001 запросить цену →	DOCUMENT датчик жгут
1-14	UF9019001 запросить цену →	MIRROR C
1-15	UF9018001 запросить цену →	MIRROR B
1-16	UF9017001 запросить цену →	MIRROR A
1-17	UF4431001 запросить цену →	пружина пластина, MIRROR
1-18	UF9020001 запросить цену →	лампа
1-19	UF9021001 запросить цену →	лампа держатель
1-20	UF9022001 запросить цену →	лампа LEAT пружина
2	UF9024001 запросить цену →	DOCUMENT передний датчик ACTUATOR
3	UF9025001 запросить цену →	DOCUMENT задний датчик ACTUATOR
4	UF7028001 запросить цену →	EJECTION пружина
5	UF9248001 запросить цену →	крышка GLASS в сборе
