Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

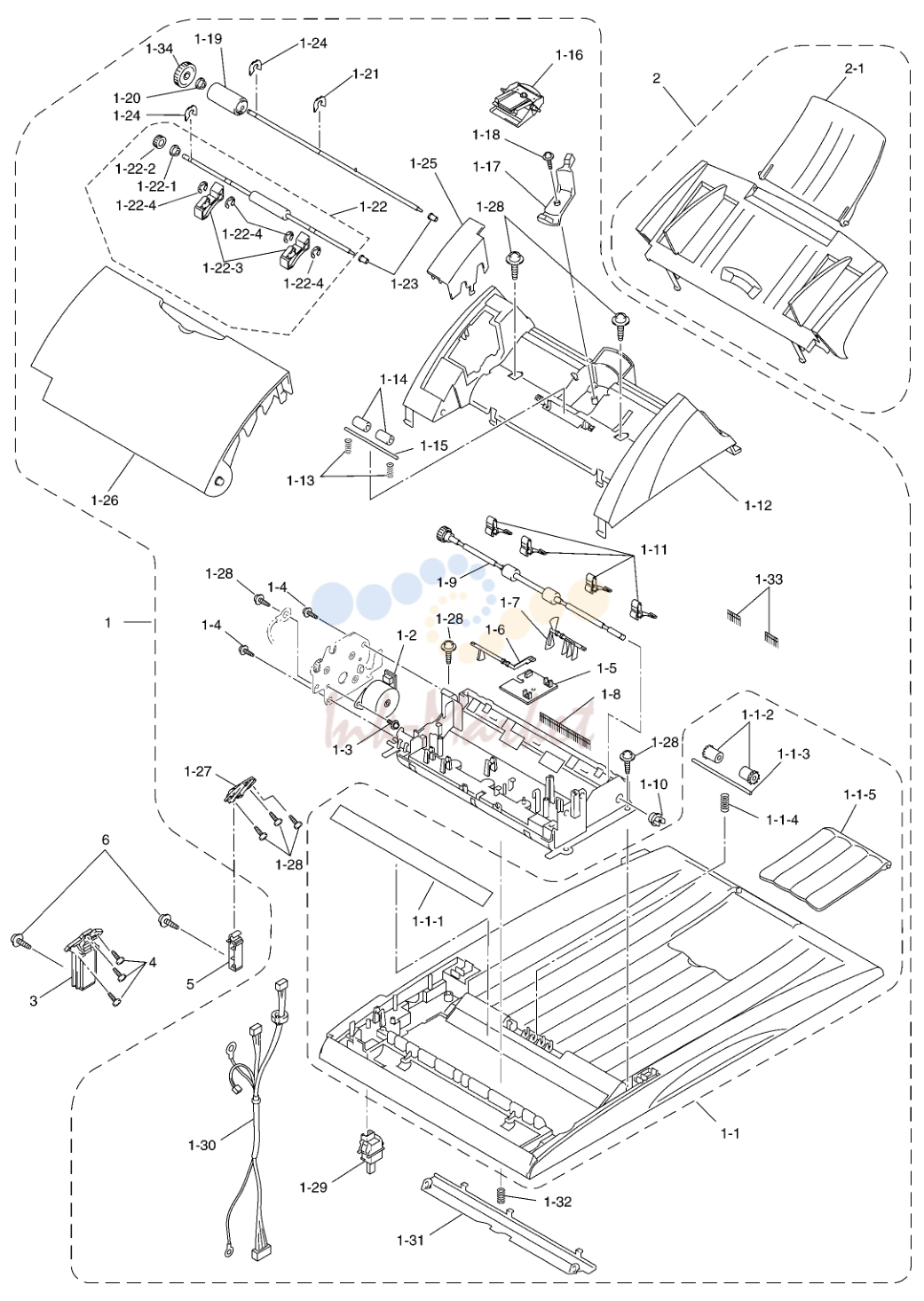

ADF

ADF

№АртикулНаименование
1LE9436001 запросить цену →DOCUMENT крышка в сборе
1-1LE9437001 запросить цену →DOCUMENT крышка SUB в сборе, GRAY(1495)
LE6205001 запросить цену →CHUTE плёнка
UL6244002 ✓ в наличииприжимной ролик
LE2471001 запросить цену →прижимной ролик вал
LE6206001 запросить цену →прижимной ролик пружина
LE6207001 запросить цену →ADF DOCUMENT OUTPUT SUPPORT EXTENSION
1-2LE6214001 запросить цену →ADF мотор
1-4087310815 запросить цену →саморез, CUP B M3X8
1-5LG3216001 запросить цену →DOCUMENT датчик плата в сборе
1-6LE6219001 запросить цену →DOCUMENT задний датчик ACTUATOR
1-7LE6220001 запросить цену →DOCUMENT передний датчик ACTUATOR
1-8LE6221001 запросить цену →ANTI-STATIC BRUSH
1-9LE6222001 запросить цену →DOCUMENT EJECTION ролик в сборе
1-10UF0026001 запросить цену →PAWLED втулка
1-11LE6334001 запросить цену →DOCUMENT направляющая CLIP
1-12LE6226001 запросить цену →верхний ADF CHUTE, GRAY(1495)
1-13LE2472001 запросить цену →PRESSURE ролик пружина
1-14UF9009001 под заказPRESSER ролик
1-15LE2471001 запросить цену →PRESSURE ролик вал
1-16LE6345001 запросить цену →SEPARATOR RUBBER узел
1-17LE6330001 запросить цену →ADF THICKNESS ADJUSTER
1-18UF5034001 запросить цену →саморез, B 3X6
1-19LE2037001 под заказотделения ролик
1-20LE6494001 запросить цену →втулка
1-21048050346 запросить цену →RETAINING RING, E5
1-22LE6233001 запросить цену →DOCUMENT FEED ролик в сборе
LE6494001 запросить цену →втулка
LE6495001 запросить цену →DOCUMENT FEED ролик шестерня
LE6492001 запросить цену →DOCUMENT FEED ролик PAPER CHUTE
048050346 запросить цену →RETAINING RING, E5
1-23UF9949001 запросить цену →втулка S
1-24LE2537001 запросить цену →PLASTIC RETAINING RING
1-25LE6236001 запросить цену →шестерня крышка, GRAY(1495)
1-26LE6237001 запросить цену →ADF крышка, GRAY(1495)
1-27LE6245001 запросить цену →HINGE BASE R
1-28087311016 запросить цену →саморез, CUP B M3X10
1-29LG3218001 запросить цену →DOCUMENT крышка OPEN датчик
1-30LG3827001 запросить цену →ADF жгут
1-31LE9010001 запросить цену →DOCUMENT PRESSURE BAR
1-32LE6218001 запросить цену →пружина
1-33LE6609001 запросить цену →ANTI-STATIC BRUSH S
1-34LE6230001 запросить цену →отделения ролик шестерня
2LE6246001 запросить цену →DOCUMENT направляющая в сборе, GRAY(1495)
2-1LE6250001 запросить цену →DOCUMENT SUPPORT, CLEAR PURPLE(6342)
3LE6238001 запросить цену →HINGE в сборе L
4087311016 запросить цену →саморез, CUP B M3X10
5LE6244001 запросить цену →HINGE ARM R
6085411216 запросить цену →саморез, BIND B M4X12

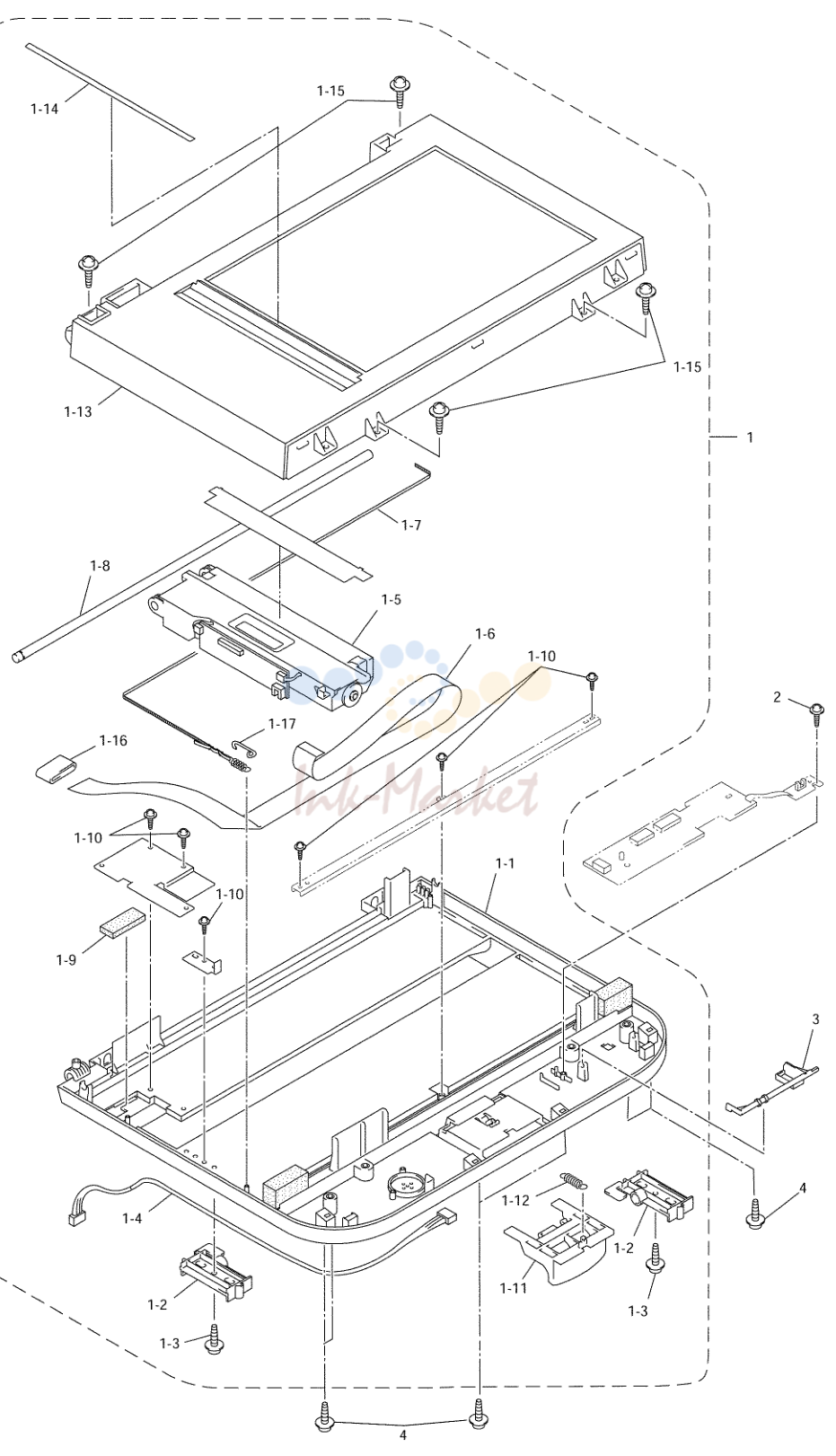

SCANNER

SCANNER

№АртикулНаименование
1LE9351001 запросить цену →SCANNER узел
1-1LE9314001 запросить цену →SCANNER BASE, GRAY(1495)
1-2LE6253001 запросить цену →SCANNER LINK SUPPORT
1-3087411216 запросить цену →саморез, CUP B M4X12
1-4LG3233001 запросить цену →PANEL жгут
1-5LF2492001 запросить цену →CCD узел (SP) CHG
1-6LE6351001 запросить цену →CCD FLAT шлейф
1-7LE6353001 запросить цену →CCD DRIVE ремень в сборе
1-8LE6259001 запросить цену →CCD RAIL
1-9LE6260001 запросить цену →SPONGE R
1-10087310816 запросить цену →саморез, CUP B M3X8
1-11LE9255001 запросить цену →SCANNER крышка RELEASE рычаг, PURPLE(6255)
1-12LE6264001 запросить цену →рычаг пружина
1-13LE6267001 запросить цену →SCANNER TOP крышка в сборе, GRAY(1495)
1-14LE6355001 запросить цену →DOCUMENT SET LABEL
1-15087411216 запросить цену →саморез, CUP B M4X12
1-16LG2020001 запросить цену →FLAT CORE 40X20X6.5
1-17LE9433001 запросить цену →ремень HOLDING пружина add
2087310815 запросить цену →саморез, CUP B M3X8
3LE2095001 запросить цену →SCANNER OPEN датчик ACTUATOR
4087311216 запросить цену →саморез, CUP B M3X12

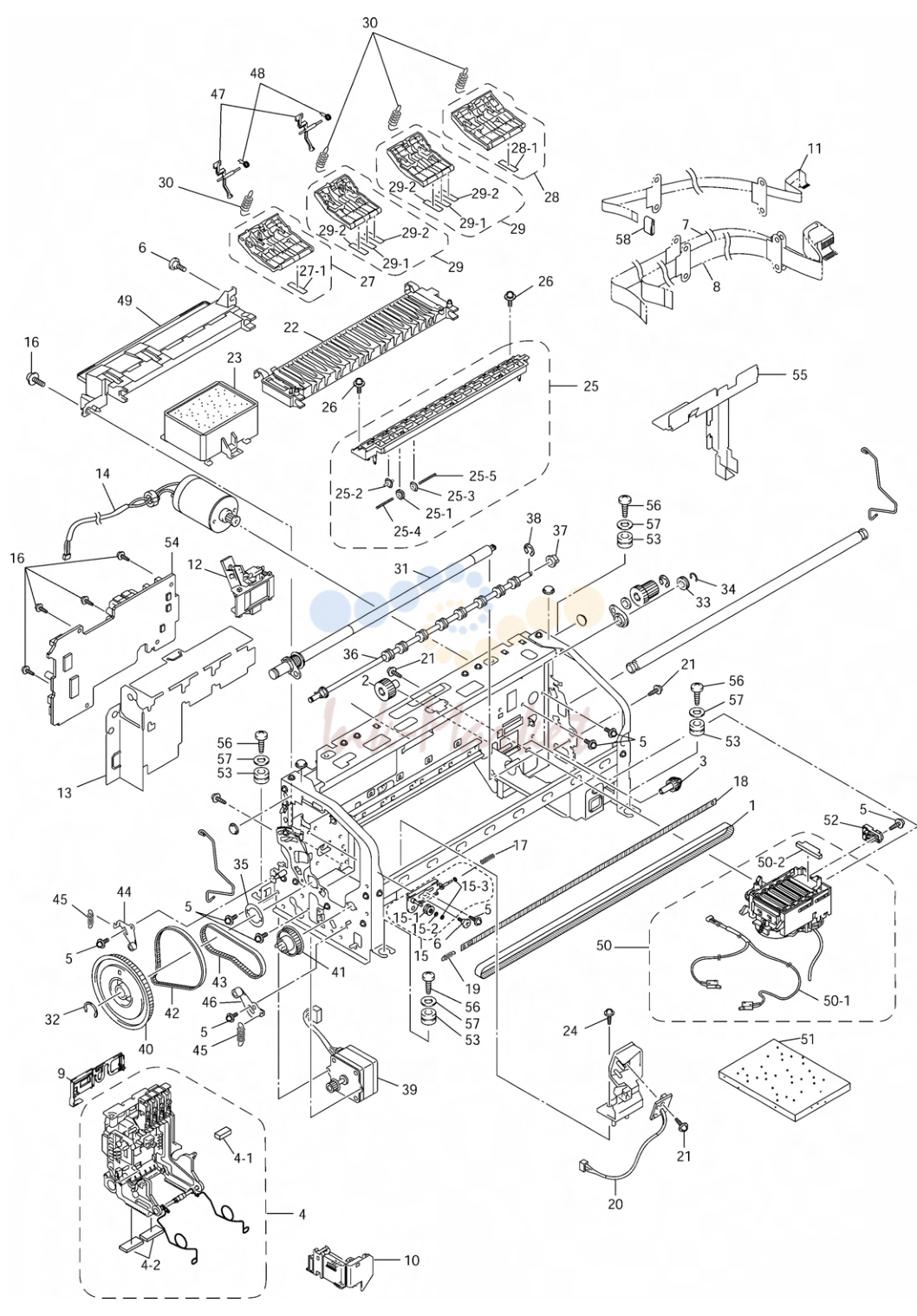

ENGINE

ENGINE

№АртикулНаименование
1LE9061001 запросить цену →CARRIAGE TIMING ремень
2LE9268001 запросить цену →шестерня, 25M
3LE6031001 запросить цену →PURGE BEVEL шестерня A
4LE9039001 запросить цену →CARRIAGE узел в сборе
4-1LE9434001 запросить цену →FELT
4-2LE9435001 запросить цену →FELT M2
6UF9823001 запросить цену →SHOULDER винт
7LE9068001 запросить цену →HEAD FLAT шлейф W в сборе (18 terminals)
8LE9070001 запросить цену →HEAD FLAT шлейф M в сборе (32 terminals)
9LE9071001 запросить цену →FFC STOPPER 1
10LE9072001 запросить цену →FFC STOPPER 2
11LE9073001 запросить цену →HEAD FLAT шлейф N в сборе
12LE9075001 запросить цену →FLAT шлейф CLAMP
13LE9180001 запросить цену →жгут SUPPORT плёнка L
14LE9077001 запросить цену →CARRIAGE мотор
15LE9081001 запросить цену →IDLE PULLEY держатель в сборе
15-1LE3170001 запросить цену →IDLE PULLEY
15-2026030135 запросить цену →шайба, PLAIN S 3
15-3048020345 запросить цену →RETAINING RING, E2
16087320615 запросить цену →винт, CUP S TITE 3X6
17LE3171001 запросить цену →PULLEY пружина
18LE9084001 запросить цену →ENCODER STRIP
19UD6012001 запросить цену →ENCODER STRIP пружина
20LG3837001 запросить цену →INK EMPTY датчик плата в сборе
21087310815 запросить цену →саморез, CUP B M3X8
22LE9086001 запросить цену →PLATEN
23LE9090001 запросить цену →FLUSHING FOAM CASE в сборе
24087320616 запросить цену →саморез, CUP S M3X6
25LE9094001 запросить цену →STAR WHEEL SUPPORT в сборе
25-1LE6504001 запросить цену →STAR WHEEL W
25-2LE6805001 запросить цену →STAR WHEEL B
25-3LE6105001 запросить цену →STAR WHEEL A
25-4LE9236001 запросить цену →STAR WHEEL пружина
25-5LE9274001 запросить цену →STAR WHEEL пружина A
26LE9229001 запросить цену →саморез, PAN B 3X10
27LE9096001 запросить цену →PAPER PRESSURE держатель L в сборе
27-1LE9291001 запросить цену →PRESSURE держатель плёнка
28LE9098001 запросить цену →PAPER PRESSURE держатель R в сборе
28-1LE9291001 запросить цену →PRESSURE держатель плёнка
29LE9100001 запросить цену →PAPER PRESSURE держатель M в сборе
29-1LE9291001 запросить цену →PRESSURE держатель плёнка
29-2LE9430001 запросить цену →PRESSURE держатель плёнка 2
30LE6090001 запросить цену →PRESSURE ролик пружина
31LE9102001 запросить цену →PAPER FEED ролик в сборе
32LE9107001 запросить цену →CRESCENT RING, C14
33LE9266001 запросить цену →PF ролик шестерня R
34LE6121001 запросить цену →CRESCENT RING, C5
35LE9109001 запросить цену →шайба, 15.1X21
36LE9286001 запросить цену →PAPER EJECTION ролик в сборе
37UF8097001 запросить цену →втулка
38048060345 запросить цену →RETAINING RING, E6
39LE9114001 запросить цену →PAPER FEED мотор
40LE9653001 запросить цену →PF ролик PULLEY FLANGE в сборе chg
41LE9117001 запросить цену →EJECTION ролик PULLEY
42LE9118001 запросить цену →PF TIMING ремень L
43LE9119001 запросить цену →PF TIMING ремень S
44LE9121001 запросить цену →TENSION пластина R
45LE9125001 запросить цену →TENSION пружина
46LE9126001 запросить цену →TENSION пластина F
47LE9128001 запросить цену →датчик ACTUATOR
48LE9129001 запросить цену →ACTUATOR пружина
49LE9242001 запросить цену →PAPER CHUTE в сборе
50LE9131001 запросить цену →PURGE узел
50-1LG3839001 запросить цену →PURGE SWITCH жгут
50-2LE9134001 запросить цену →PURGE FOAM
51LE9235001 запросить цену →MAINTENANCE FOAM
52LE9135001 запросить цену →MAINTENANCE STOPPER
53LE9166001 запросить цену →RUBBER втулка
54LG7431001 запросить цену →DRIVER плата в сборе CHG
55LE9179001 запросить цену →жгут держатель плёнка
56085411216 запросить цену →саморез, BIND B M4X12
57LE9167001 запросить цену →PLAIN шайба
58LG4043001 запросить цену →FLAT CORE:24.5-20

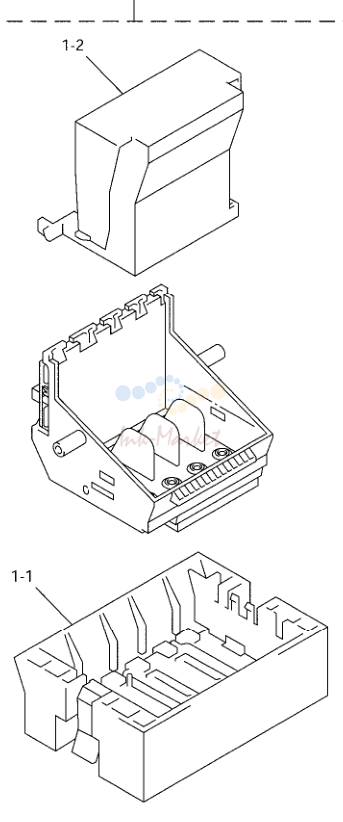

HEAD узел

HEAD узел

№АртикулНаименование
1LK0799001 под заказPRINT HEAD узел (SP)
1-1LK0800001 запросить цену →HEAD NOZZLE SEAL в сборе(SP)
1-2LK0536001 запросить цену →HEAD FILTER SEAL(SP)

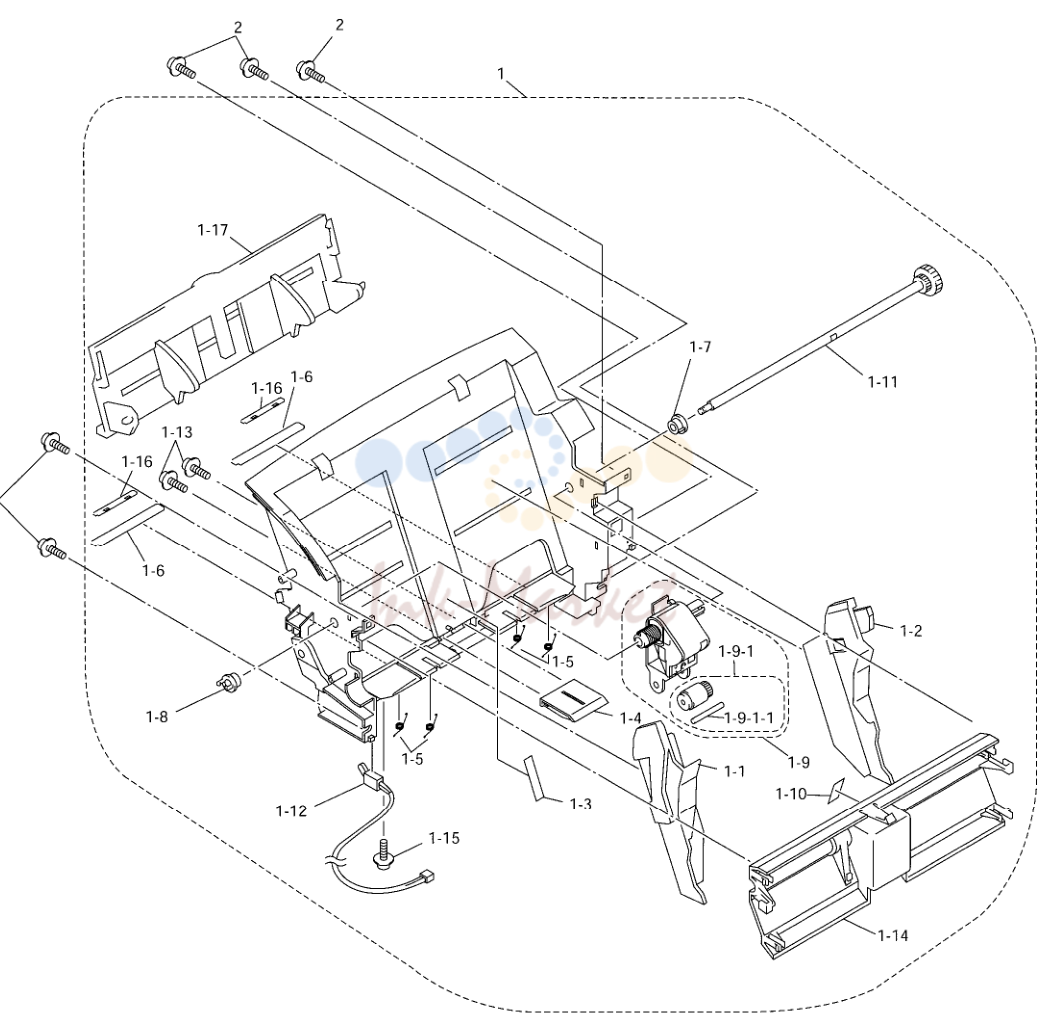

ASF

ASF

№АртикулНаименование
1LE9136001 запросить цену →ASF BASE в сборе
1-1LE6332001 запросить цену →SIDE направляющая L, GRAY(1495)
1-2LE6333001 запросить цену →SIDE направляющая R, GRAY(1495)
LE6137001 запросить цену →BASE PAD
1-4LE9267001 запросить цену →отделения PAD в сборе
1-5LE9232001 запросить цену →FLAP пружина
LE9233001 запросить цену →FLAP держатель, GRAY(1495)
1-7UF8097001 запросить цену →втулка
1-8UF0026001 запросить цену →PAWLED втулка
LE9160001 запросить цену →ASF ролик в сборе, PURPLE(6255)
LE3432001 запросить цену →ASF ролик
LE3267001 запросить цену →ASF ролик CORE
1-10LE9312001 запросить цену →JAM MARK LABEL
1-11LE9253001 запросить цену →ASF вал
1-12LG4167001 запросить цену →MANUAL FEED SLOT крышка датчик жгут
1-13085311015 запросить цену →винт, BND B TITE 3X10
1-14LE9161001 запросить цену →плата крышка, GRAY(1495)
1-15087310815 запросить цену →саморез, CUP B M3X8
1-16LE9304001 запросить цену →FLAP плёнка
1-17LE9189001 запросить цену →MANUAL FEED SLOT крышка в сборе, PURPLE(6255)
087320616 запросить цену →саморез, CUP S M3X6

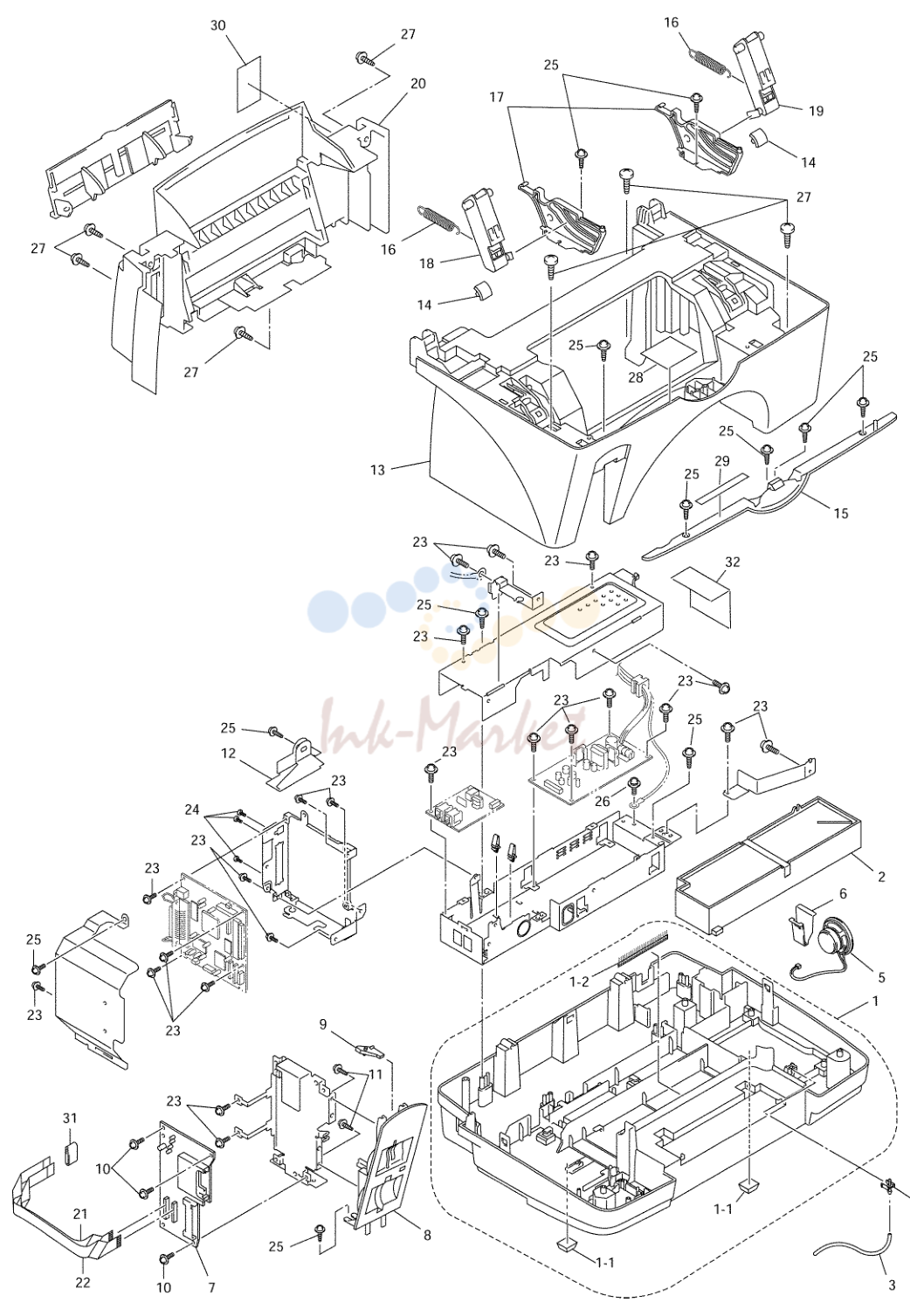

крышка

крышка

№АртикулНаименование
1LE9162001 запросить цену →нижний крышка в сборе , PURPLE(6255)
1-1UD4019001 запросить цену →RUBBER FOOT
1-2LE6568001 запросить цену →ANTI-STATIC BRUSH
2LE9247001 запросить цену →INK ABSORBER BOX в сборе
3LE9164001 запросить цену →EXTENSION TUBE
4LE9165001 запросить цену →DRAIN TUBE JOINT
5LG3845001 запросить цену →SPEAKER
6UF9847001 запросить цену →SPEAKER пружина
7LG4416001 запросить цену →MEDIA плата в сборе
8LE9174001 запросить цену →MEDIA крышка, PURPLE(6255)
9LE3439001 запросить цену →LENS
10087320616 запросить цену →саморез, CUP S M3X6
11087311016 запросить цену →саморез, CUP B M3X10
12LE9178001 запросить цену →CCD FLAT шлейф направляющая плёнка
13LE9182001 запросить цену →MAIN крышка, GRAY(1495)
14LE9184001 запросить цену →SUPPORT CHIP
15LE9187001 запросить цену →EDGE крышка, GRAY(1495)
16LE6282001 запросить цену →SCANNER LINK пружина
17LE6283001 запросить цену →SCANNER LINK направляющая
18LE6284001 запросить цену →SCANNER LINK L
19LE6285001 запросить цену →SCANNER LINK R
20LE9271001 запросить цену →задний крышка в сборе, GRAY(1495)
21LE9305001 запросить цену →MEDIA FLAT шлейф в сборе(22P)
22LE9306001 запросить цену →MEDIA FLAT шлейф в сборе(21P)
23087320616 запросить цену →саморез, CUP S M3X6
24002300616 запросить цену →винт, PAN M3X6
25087311016 запросить цену →саморез, CUP B M3X10
26UF6559001 запросить цену →винт, PAN (шайба) M4X8DB
27085411216 запросить цену →саморез, BIND B M4X12
28LE9193001 запросить цену →INK REPLACE INSTRUCTION LABEL
29LE6530001 запросить цену →CONSUMPTION LABEL
30LE9289001 запросить цену →MANUAL SLOT LABEL
31UG5577000 запросить цену →FLAT CORE :33.5-20
32LE9310001 запросить цену →PS PROTECT плёнка
UU0456001 запросить цену →PROTECTION PAPER

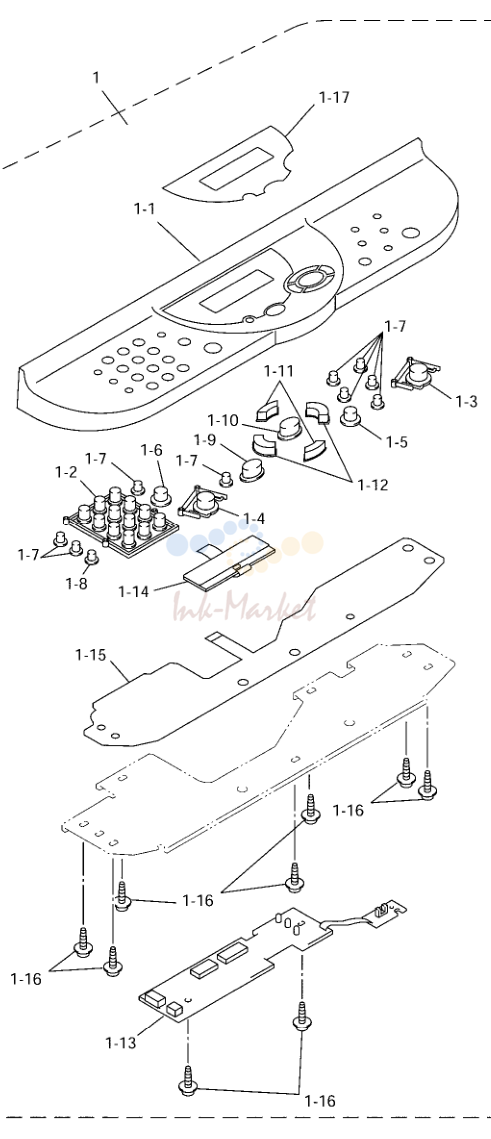

PANEL

PANEL

№АртикулНаименование
1LE9348001 запросить цену →PANEL крышка в сборе, MFC5200C (SP)
1-1LE9201001 запросить цену →панель управления в сборе, MFC5200C
1-2LE3431001 запросить цену →KEY, TEN, GRAY(1495)
1-3LE9228001 запросить цену →KEY, CYLINDER 13, GREEN(5159)
1-4LE9228004 запросить цену →KEY, CYLINDER 13, PURPLE(6255)
1-5LE6171005 запросить цену →KEY, CYLINDER9.5, GRAY(1496)
1-6LE6171001 запросить цену →KEY, CYLINDER9.5, GRAY(1495)
1-7LE3295001 запросить цену →KEY, CYLINDER 6, GRAY(1495)
1-8LE3295003 запросить цену →KEY, CYLINDER 6, GRAY(1496)
1-9LE6170002 запросить цену →KEY, OVAL, PINK(2205)
1-10LE6079001 запросить цену →KEY, PRINTED OVAL, GRAY(1495)
1-11LE6168001 запросить цену →KEY, CURSOR L, PURPLE(6255)
1-12LE6169001 запросить цену →KEY, CURSOR S, PURPLE(6255)
1-13LG4193001 запросить цену →панель управления плата в сборе
1-14UG4552000 запросить цену →LCD
1-15LG5639001 запросить цену →FPC KEY CHG
1-16087310615 запросить цену →саморез, CUP B M3X6
1-17LE9203001 запросить цену →LCD SHEET

плата

плата

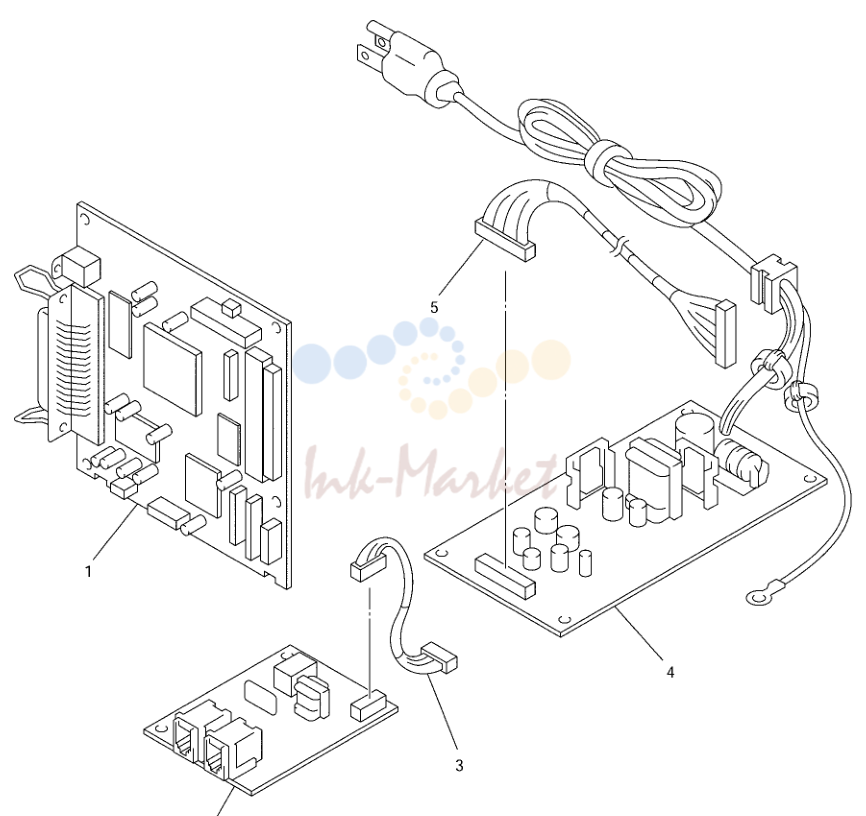

№АртикулНаименование
1LG3859001 запросить цену →MAIN плата в сборе, MFC5200C
1LG4013001 запросить цену →MAIN плата в сборе, MFC5200C First 3-month
2LG3655061 запросить цену →NCU плата в сборе, MFC5200C
3LG4190001 запросить цену →NCU MAIN жгут
4LG3873001 запросить цену →POWER SUPPLY узел, MFC5200C
LG3875001 запросить цену →POWER SUPPLY жгут

ACCESSORIES

ACCESSORIES

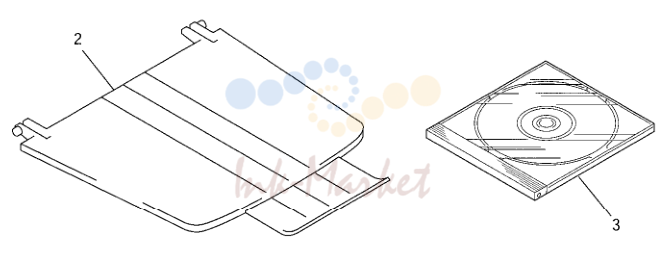

№АртикулНаименование
1LG3077001 запросить цену →TELEPHONE LINE CORD
2LE6398002 запросить цену →OUTPUT PAPER SUPPORT в сборе, PURPLE (6255)
3LE9363001 запросить цену →CD-ROM в сборе
4LE6821001 запросить цену →INPUT PAPER SUPPORT
ZA0310001 запросить цену →HEAD CLEANER STICK в сборе
LK0504001 запросить цену →GLYCEROL CLEAN FLUID
UF8263001 запросить цену →TEST CHART-027
UF9258001 запросить цену →COLOR TEST CHART CTC-001
UF4600001 запросить цену →CONTRAST CHART TC-023
LE0019001 запросить цену →FERRITE CORE BAG в сборе
LE6455001 запросить цену →FORM EMPTY картридж узел
LK0505001 запросить цену →INITIAL LIQUID картридж в сборе (SP)

PRINTED MATERIAL

PRINTED MATERIAL

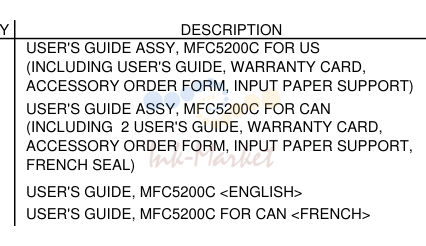

№АртикулНаименование
LE9204001 запросить цену →USER'S направляющая в сборе, MFC5200C FOR US
LE9360001 запросить цену →USER'S направляющая в сборе, MFC5200C FOR CAN
LE9205001 запросить цену →USER'S направляющая, MFC5200C <ENGLISH>
LE9359001 запросить цену →USER'S направляющая, MFC5200C FOR CAN <FRENCH>

PACKAGING

PACKAGING

№АртикулНаименование
LE9209001 запросить цену →CARTON, BROTHER, MFC5200C FOR US
LE9315001 запросить цену →CARTON, BROTHER, MFC5200C FOR CAN
LE9212001 запросить цену →POLYSTYRENE FOAM в сборе
LE6625001 запросить цену →SHEET, 400X450
LJ0763001 запросить цену →BAG, 1000X1000H
LE6317001 запросить цену →CARTON FOR MANUAL
LE9207001 запросить цену →QUICK SETUP направляющая <ENGLISH>
LE9358001 запросить цену →QUICK SETUP направляющая FOR CAN <FRENCH>
LE9216001 запросить цену →CARRIAGE STOPPER
LE9352001 запросить цену →WIPER STOPPER в сборе
Источник: Инк-Маркет.ру.
