Brother MFC 5100C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

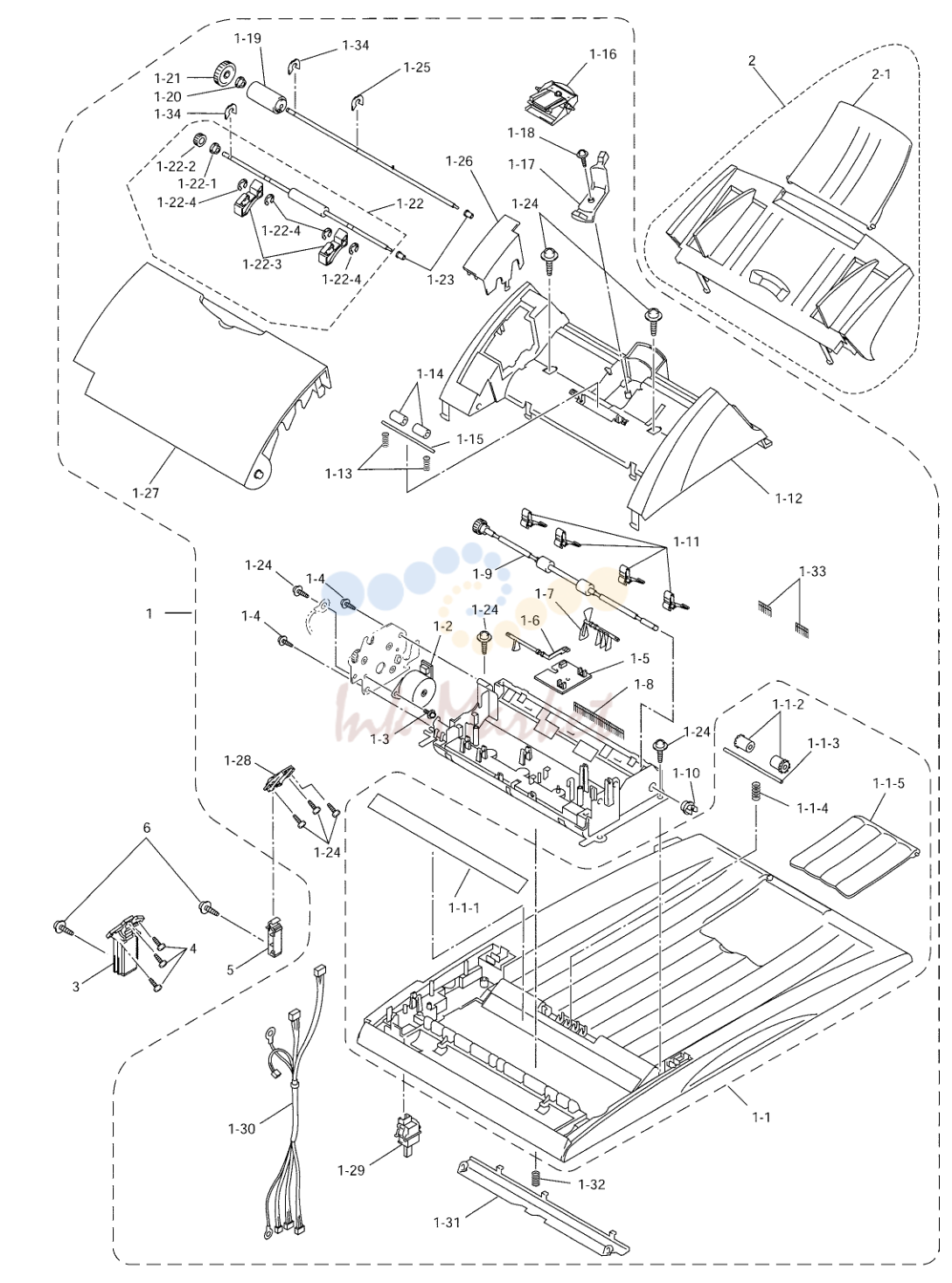

ADF

ADF

№АртикулНаименование
1LE6867001 запросить цену →ADF/DOCUMENT TRAY в сборе 1
1-1LE9437001 запросить цену →DOCUMENT TRAY
LE6205001 запросить цену →CHUTE плёнка в сборе
UL6244002 ✓ в наличииприжимной ролик
LE2471001 запросить цену →прижимной ролик вал
LE6206001 запросить цену →прижимной ролик пружина
LE6207001 запросить цену →DOCUMENT STOPPER
1-2LE6214001 запросить цену →ADF мотор
1-4087310815 запросить цену →саморез, CUP B M3X8
1-5LG3216001 запросить цену →DOCUMENT датчик плата в сборе
1-6LE6219001 запросить цену →DOCUMENT задний датчик ACTUATOR
1-7LE6220001 запросить цену →DOCUMENT передний датчик ACTUATOR
1-8LE6221001 запросить цену →ANTI-STATIC BRUSH
1-9LE6222001 запросить цену →DOCUMENT EJECTION ролик в сборе
1-10UF0026001 запросить цену →PAWLED втулка
1-11LE6334001 запросить цену →DOCUMENT направляющая CLIP
1-12LE6226001 запросить цену →верхний ADF CHUTE
1-13LE2472001 запросить цену →PRESSURE ролик пружина
1-14UF9009001 под заказPRESSURE ролик
1-15LE2471001 запросить цену →PRESSURE ролик вал
1-16LE6345001 запросить цену →отделения RUBBER узел
1-17LE6330001 запросить цену →ADF THICKNESS ADJUSTER
1-18UF5034001 запросить цену →саморез, B M3X6
1-19LE2037001 под заказотделения ролик
1-20LE6494001 запросить цену →втулка
1-21LE6230001 запросить цену →отделения ролик шестерня
1-22LE6233001 запросить цену →DOCUMENT FEED ролик в сборе
LE6494001 запросить цену →втулка
LE6495001 запросить цену →DOCUMENT FEED ролик шестерня
LE6492001 запросить цену →DOCUMENT FEED PAPER CHUTE
048050346 запросить цену →RETAINING RING
1-23UF9949001 запросить цену →втулка S (отделения ролик, FEED ролик)
1-24087311016 запросить цену →саморез, CUP B M3X10
1-25048050346 запросить цену →RETAINING RING E5
1-26LE6236001 запросить цену →шестерня крышка, GRAY(1495)
1-27LE6237001 запросить цену →ADF крышка, GRAY(1495)
LE6245001 запросить цену →HINGE ARM
1-29LG3218001 запросить цену →DOCUMENT TRAY OPEN датчик
1-30LG3219001 запросить цену →ADF мотор датчик жгут в сборе
LE9010001 запросить цену →DOCUMENT PRESSURE BAR
1-32LE6218001 запросить цену →пружина
1-33LE6609001 запросить цену →ANTI-STATIC BRUSH S
LE2537001 запросить цену →PLASTIC RETAINING RING 5
2LE6246001 запросить цену →DOCUMENT направляющая BASE
2-1LE6250001 запросить цену →DOCUMENT SUPPORT, CLEAR PURPLE(6342)
3LE6238001 запросить цену →HINGE L
4087311016 запросить цену →саморез, CUP B 3X10
5LE6244001 запросить цену →HINGE BASE R
6085411216 запросить цену →саморез, BIND B M4X12 Added

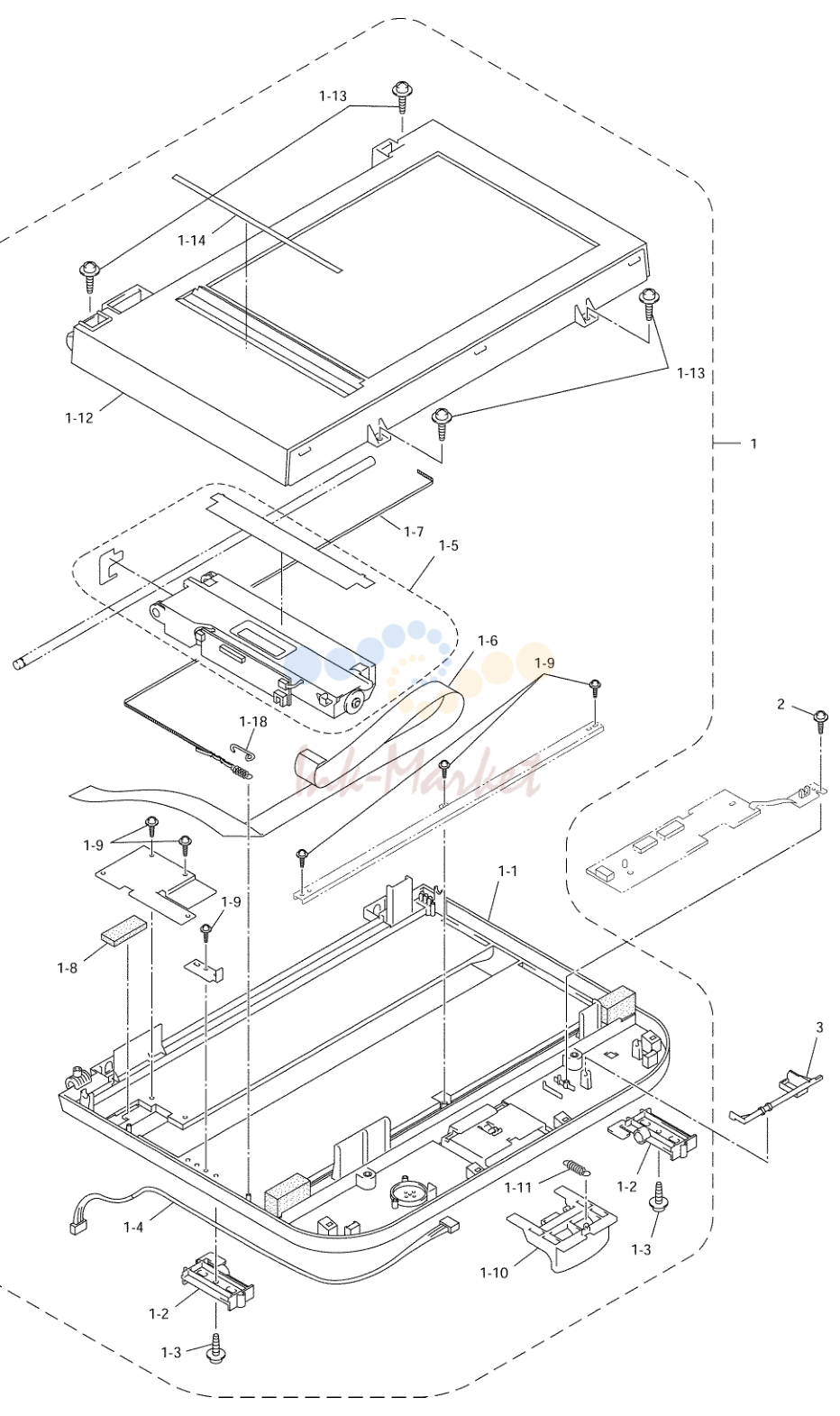

SCANNER

SCANNER

№АртикулНаименование
1LE9351001 запросить цену →SCANNER узел (SP)
1-1LE9314001 запросить цену →SCANNER BASE, GRAY(1495)
1-2LE6253001 запросить цену →передний крышка CONNECTOR
1-3087411216 запросить цену →саморез, CUP B M4X12
1-4LG3233001 запросить цену →PANEL жгут
1-5LF2492001 запросить цену →CCD узел (SP) CHG
1-6LE6351001 запросить цену →CCD FLAT шлейф
1-7LE6353001 запросить цену →CCD DRIVE ремень в сборе
1-8LE6260001 запросить цену →SPONGE
1-9087310816 запросить цену →саморез, CUP B M3X8
1-10LE9255001 запросить цену →SCANNER OPEN рычаг
1-11LE6264001 запросить цену →рычаг пружина
1-12LE6267001 запросить цену →SCANNER TOP крышка в сборе
1-13087411216 запросить цену →саморез, CUP B M4X12
1-14LE8107001 запросить цену →CCD PROTECTOR R del
1-15LE8108001 запросить цену →CCD PROTECTOR F del
LE6355001 запросить цену →DOCUMENT SET LABEL
LE7947001 запросить цену →ремень STOPPER del
1-18LE9433001 запросить цену →ремень HOLDING пружина add
2087310815 запросить цену →саморез, CUP B M3X8
3LE2095001 запросить цену →SCANNER OPEN датчик ACTUATOR

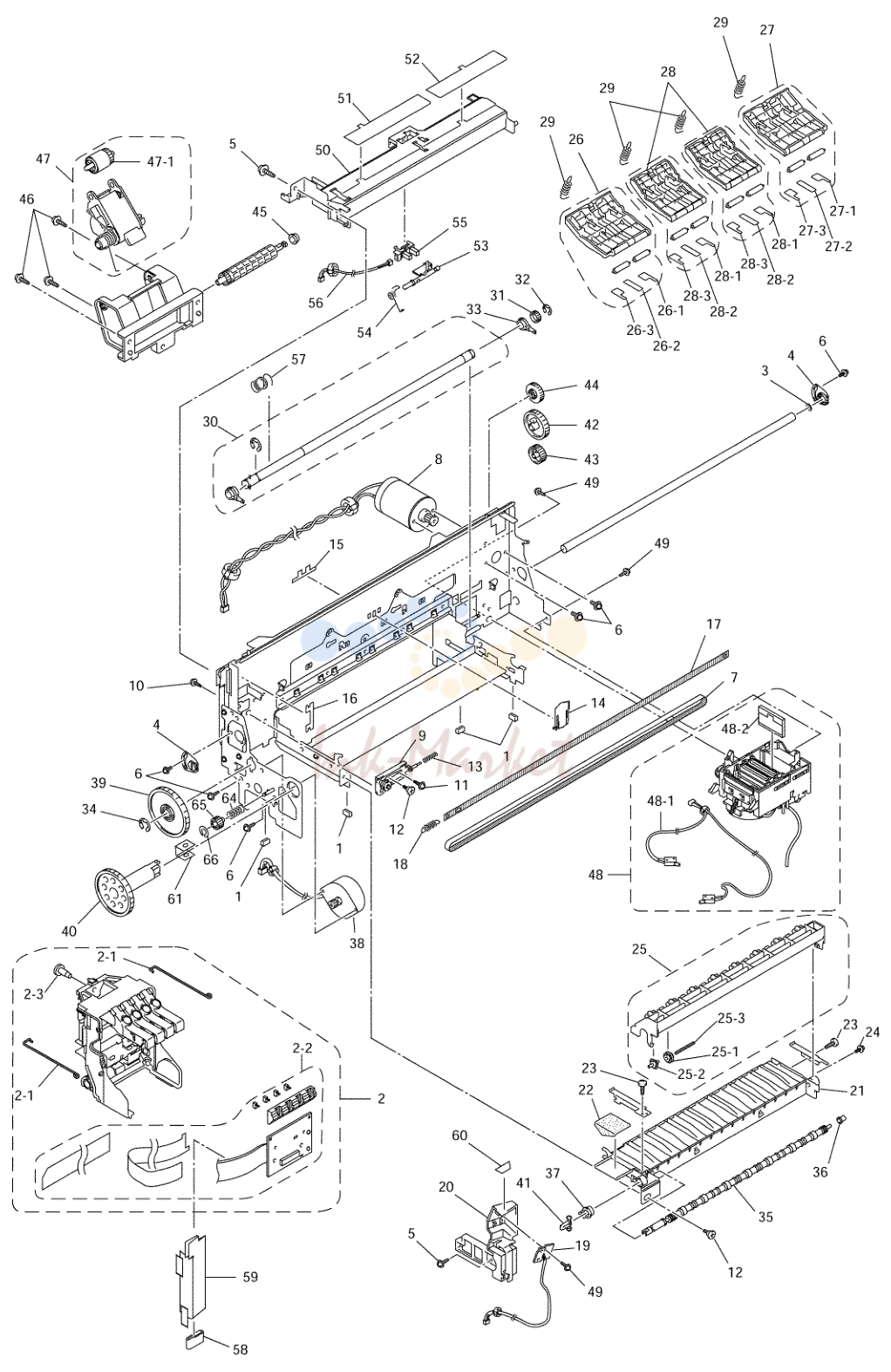

ENGINE

ENGINE

№АртикулНаименование
1LE6053001 запросить цену →VIBRATION ABSORBER
2LE6198001 запросить цену →CARRIAGE в сборе
2-1LE6062001 запросить цену →HEAD CLAMP пружина
2-2LE6715001 запросить цену →CARRIAGE плата в сборе
2-3LE6911001 запросить цену →STOPPER PIN add
3LE6421001 запросить цену →WAVY шайба
4LE6722001 запросить цену →ECCENTRIC втулка
7LE6074001 запросить цену →TIMING ремень
8LE6434001 запросить цену →CARRIAGE мотор
9LE6424001 запросить цену →IDLE PULLEY держатель в сборе
12UF9823001 запросить цену →SHOULDER винт
13LE3171001 запросить цену →PULLEY пружина
14LE6078001 запросить цену →FLAT шлейф CLAMP
15LE6571001 запросить цену →шлейф CLAMP STOPPER
16LE6152001 запросить цену →FFC CLAMP плёнка
17LE6425001 запросить цену →ENCODER STRIP
18UD6012001 запросить цену →ENCODER STRIP пружина
19LG3124001 запросить цену →INK EMPTY датчик плата
20LE6081001 запросить цену →датчик SUPPORT
21LE6082001 запросить цену →PLATEN
22LE6385001 запросить цену →FLUSHING SPONGE
25LE6430001 запросить цену →STAR WHEEL SUPPORT в сборе
25-1LE6504001 запросить цену →STAR WHEEL B
25-2LE6805001 запросить цену →STAR WHEEL A
25-3LE6107001 запросить цену →STAR WHEEL пружина
26LE6874001 запросить цену →PAPER PRESSURE держатель L в сборе
26-1LE6875001 запросить цену →PAPER PRESSURE держатель плёнка A
26-2LE6876001 запросить цену →PAPER PRESSURE держатель плёнка B
26-3LE6392001 запросить цену →PAPER PRESSURE держатель плёнка C
27LE6877001 запросить цену →PAPER PRESSURE держатель R в сборе
27-1LE6875001 запросить цену →PAPER PRESSURE держатель плёнка A
27-2LE6876001 запросить цену →PAPER PRESSURE держатель плёнка B
27-3LE6392001 запросить цену →PAPER PRESSURE держатель плёнка C
28LE6878001 запросить цену →PAPER PRESSURE держатель M в сборе
28-1LE6875001 запросить цену →PAPER PRESSURE держатель плёнка A
28-2LE6876001 запросить цену →PAPER PRESSURE держатель плёнка B
28-3LE6392001 запросить цену →PAPER PRESSURE держатель плёнка C
29LE6090001 запросить цену →пружина
LE6091003 запросить цену →PAPER FEED ролик в сборе, RED
LE6091004 запросить цену →PAPER FEED ролик в сборе, BLUE add
31LE6093001 запросить цену →PF ролик шестерня R
32LE6121001 запросить цену →RETAINING RING, EXTERNAL C5
33LE6095001 запросить цену →PF втулка R
34LE6122001 запросить цену →RETAINING RING, EXTERNAL C8
35LE6096001 запросить цену →PAPER EJECTION ролик в сборе
36UU1290001 запросить цену →втулка
37UF9949001 запросить цену →PAWLED втулка
38LE6489001 запросить цену →PAPER FEED мотор в сборе
39LE6101001 запросить цену →PF ролик шестерня
40LE6103001 запросить цену →PAPER EJECTION ролик шестерня
41LE6104001 запросить цену →PAPER EJECTION JOINT
42UF8034001 запросить цену →шестерня, 39
43LE9268001 запросить цену →шестерня, 25M
44LE6109001 запросить цену →шестерня, 31 MF
45UF8105001 запросить цену →втулка
47LE6576001 запросить цену →ASF ролик в сборе
47-1LE3432001 запросить цену →ASF ролик
48LE6002001 запросить цену →PURGE узел в сборе
48-1LG3083001 запросить цену →PURGE SWITCH жгут
48-2LE6472001 запросить цену →PURGE FOAM
50LE6134001 запросить цену →PAPER CHUTE
51LE6393001 запросить цену →CHUTE плёнка L
52LE6394001 запросить цену →CHUTE плёнка R
53LE3194001 запросить цену →REGISTRATION датчик ACTUATOR
54LE6153001 запросить цену →ACTUATOR пружина
55LG2239001 запросить цену →REGISTRATION датчик
56LG3156001 запросить цену →REGISTRATION датчик жгут
57LE6356001 запросить цену →PF пружина
58UG5569000 запросить цену →FLAT CORE
59LE6438001 запросить цену →FLAT шлейф направляющая
61LE6626001 запросить цену →SUPPORT пружина
63LE6863001 запросить цену →CHUTE плёнка add
LE6376001 запросить цену →IDLE шестерня пружина add
65LE6857001 запросить цену →IDOL шестерня add
66LE6858001 запросить цену →POLYSLIDER шайба add

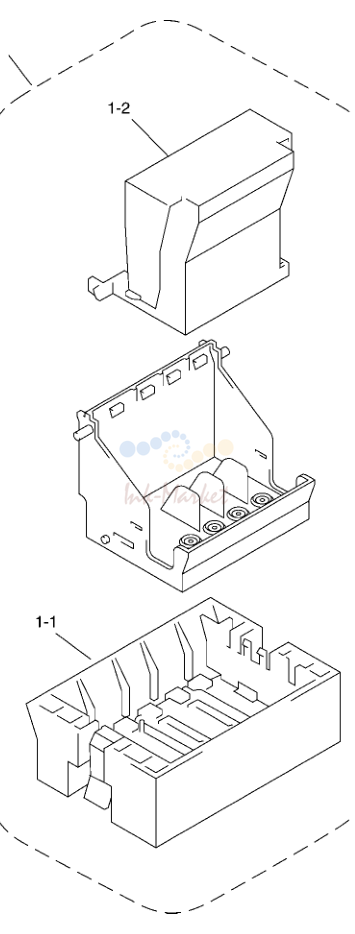

HEAD узел

HEAD узел

№АртикулНаименование
1LK0935001 под заказPRINT HEAD узел(SP) CHG
1-1LK0516001 запросить цену →HEAD NOZZLE SEAL 2(SP)
1-2LK0536001 запросить цену →HEAD FILTER SEAL(SP)

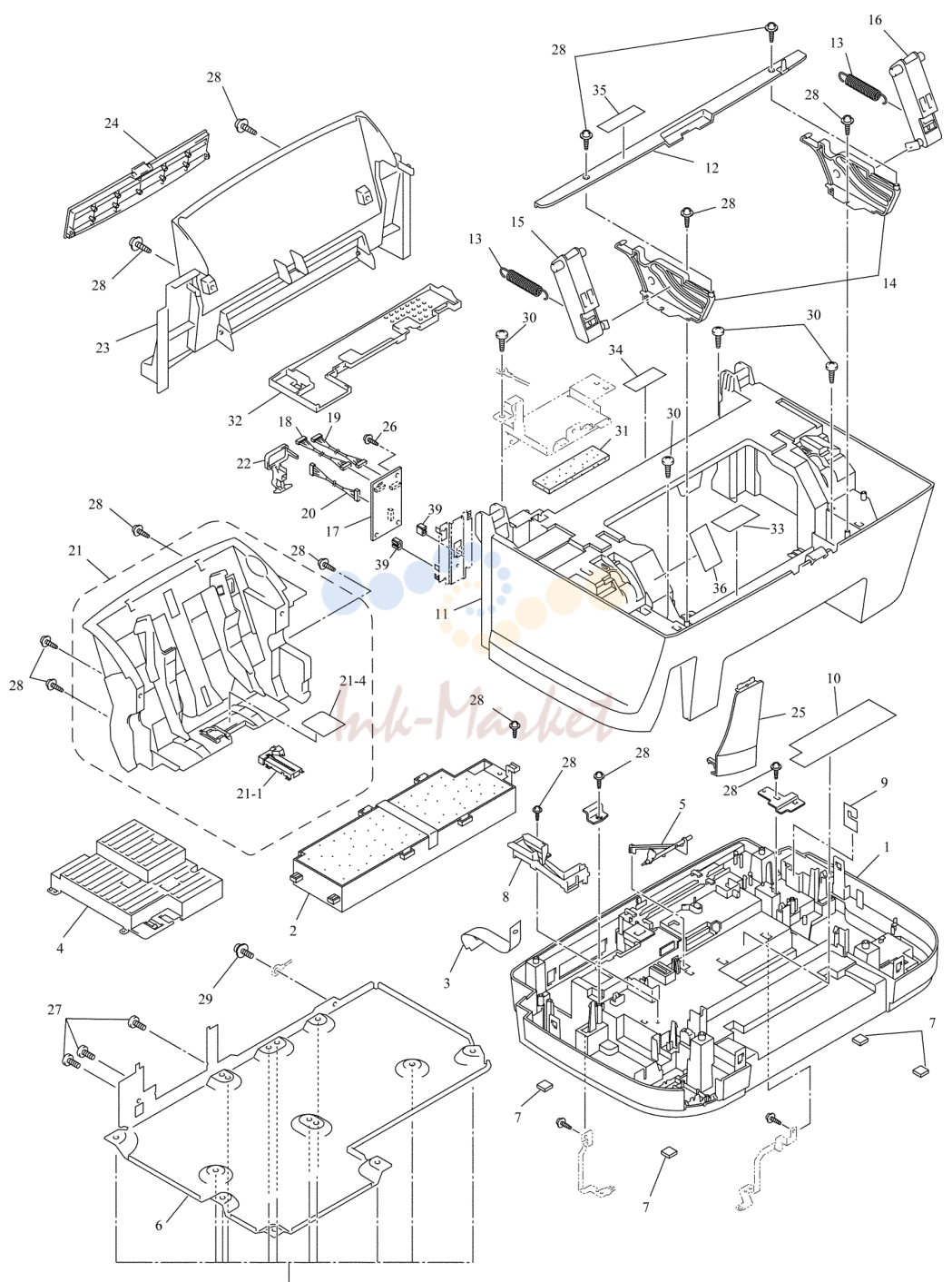

крышка

крышка

№АртикулНаименование
1LE6271001 запросить цену →нижний крышка, GRAY(1495) FOR US/CAN
1LE6441001 запросить цену →нижний крышка, GRAY(1495) FOR ARL/NZ/HK/ASA
2LE6272001 запросить цену →INK ABSORBER BOX в сборе
3LE6475001 запросить цену →SHIELD плёнка
4LE6156001 запросить цену →ENCLOSURE крышка
5LE6278001 запросить цену →PAPER WIDTH датчик ACTUATOR
6LE6277001 запросить цену →BOTTOM пластина
7UD4019001 запросить цену →RUBBER FOOT
8LE6550001 запросить цену →FLUSHING GUTTER в сборе
9LE6581001 запросить цену →жгут плёнка
10LE6573001 запросить цену →INK FORM FB
11LE6280001 запросить цену →MAIN крышка
12LE6331001 запросить цену →EDGE крышка
13LE6282001 запросить цену →SCANNER LINK пружина
14LE6283001 запросить цену →SCANNER LINK направляющая
15LE6284001 запросить цену →SCANNER LINK L
16LE6285001 запросить цену →SCANNER LINK R
17LG7430001 запросить цену →RELAY плата в сборе
18LG3227001 запросить цену →RELAY жгут 1(12PIN)
19LG3228001 запросить цену →RELAY жгут 2(11PIN)
20LG3229001 запросить цену →RELAY жгут 3(9PIN)
21LE6286001 запросить цену →AUTO SHEET FEEDER в сборе
21-1LE6903001 запросить цену →отделения PAD в сборе chg
LE3255001 запросить цену →PAD держатель del
21-3LE3434001 запросить цену →CAP del
21-4LE6442001 запросить цену →AUTO SHEET FEEDER плёнка
LE6618001 запросить цену →RUBBER
21-6LE6908001 запросить цену →направляющая CAP del
22LE6457001 запросить цену →RELAY плата крышка
23LE6289001 запросить цену →задний крышка, GRAY(1495)
24LE3282001 запросить цену →JAM CLEAR крышка, GRAY(1495)
25LE6290001 запросить цену →MEDIA крышка, GRAY(1495)
26087320615 запросить цену →винт, CUP S TITE 3X6
27002300616 запросить цену →винт, PAN M3X6
28087311216 запросить цену →саморез, CUP B M3X12
29UF6559001 запросить цену →винт, PAN (шайба) M4X8DB
30085411616 запросить цену →саморез, BIND B M4X16
LE6357001 запросить цену →SPONGE FFC
32LE6491001 запросить цену →INNER крышка
33LE6160001 запросить цену →INK REPLACE INSTRUCTION LABEL
LE6525001 запросить цену →JAM MARK LABEL
35LE6530001 запросить цену →CONSUMABLES LABEL
36LE6861001 запросить цену →INK SET INSTRUCTION LABEL
UU0456001 запросить цену →PROTECTION PAPER
39LE6910001 запросить цену →RELAY плата STOPPER

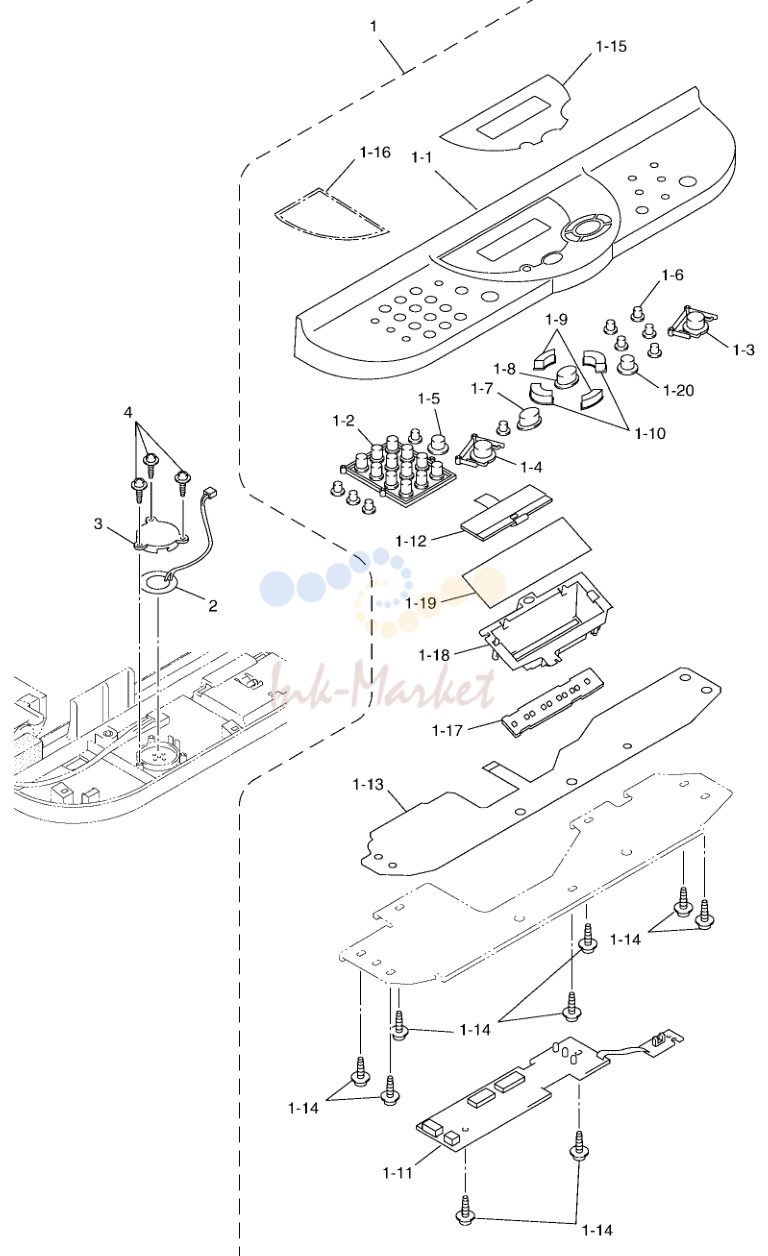

PANEL

PANEL

№АртикулНаименование
1LE6297001 запросить цену →панель управления в сборе, MFC5100C FOR US/CAN
1LE6687001 запросить цену →панель управления в сборе, MFC5100C FOR ARL/NZ/HK/ASA
1-1LE6298001 запросить цену →панель управления, MFC5100C FOR US/CAN
1-1LE6688001 запросить цену →панель управления, MFC5100C FOR ARL/NZ/HK/ASA
1-2LE3431001 запросить цену →KEY, TEN, GRAY(1495)
1-3LE9228001 запросить цену →KEY, COLOR COPY, GREEN(5159)
1-4LE9228003 запросить цену →KEY, BLACK FAX START, GRAY(1496)
1-5LE6171005 запросить цену →KEY, COLOR FAX START, GRAY(1496)
1-6LE3295001 запросить цену →KEY, CYLINDER 6, GRAY(1495)
1-7LE6170002 запросить цену →KEY, STOP, PINK(2205)
1-8LE6079001 запросить цену →KEY, MENU
1-9LE6168001 запросить цену →KEY, CURSOR L, PURPLE(6255)
1-10LE6169001 запросить цену →KEY, CURSOR S, PURPLE(6255)
1-11LG3234001 запросить цену →панель управления плата в сборе, MFC5100C
1-12LG2567001 запросить цену →LCD
1-13LG5639001 запросить цену →FPC KEY CHG
1-14087310615 запросить цену →саморез, CUP B M3X6
1-15LE6304001 запросить цену →LCD SHEET FOR US/CAN
1-15LE6689001 запросить цену →LCD SHEET FOR ARL/NZ/HK/ASA
1-20LE6171003 запросить цену →KEY, BLACK COPY, PURPLE(6255)
2LG3221001 запросить цену →PIEZO RINGER в сборе
3LE6172001 запросить цену →PIEZO RINGER CAP
4087310815 запросить цену →саморез, CUP B M3X8

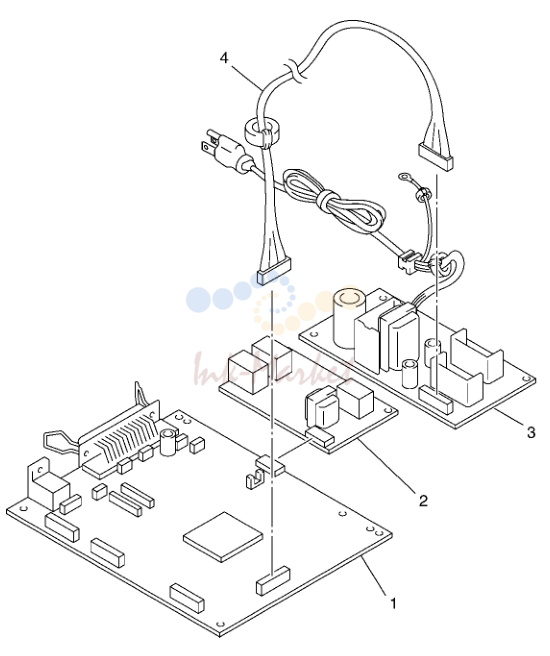

плата

плата

№АртикулНаименование
1LG3546001 запросить цену →MAIN плата в сборе, MFC5100C FOR US/CAN 1
1LG4253021 запросить цену →MAIN плата в сборе, MFC5100C FOR ARL/NZ 1
1LG4253023 запросить цену →MAIN плата в сборе, MFC5100C FOR HK/ASA 1
2LG3149001 запросить цену →NCU плата в сборе, MFC5100C FOR US/CAN 1
2LG3689001 запросить цену →NCU плата в сборе, MFC5100C FOR ARL/NZ/HK/ASA 1
3LG3152001 запросить цену →POWER SUPPLY плата в сборе, MFC5100C FOR US/CAN 1 This part may
3LG4198001 запросить цену →POWER SUPPLY плата в сборе, MFC5100C FOR US/CAN 1
3LG3666001 запросить цену →POWER SUPPLY плата в сборе, MFC5100CFOR ARL/NZ 1
3LG3701001 запросить цену →POWER SUPPLY плата в сборе, MFC5100C FOR HK/ASA 1
4LG3154001 запросить цену →POWER SUPPLY жгут, MFC5100C

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LG3077001 запросить цену →TELEPHONE LINE CORD, CSA
2LE0019001 запросить цену →FERRITE CORE BAG в сборе FOR US/CAN
3LE6398001 запросить цену →PAPER EJECT TRAY в сборе, GRAY(1495)
4LE6622001 запросить цену →CD-ROM в сборе, MFC5100C FOR US/CAN
4LE6659001 запросить цену →CD-ROM в сборе, MFC5100C FOR ARL/NZ/HK/ASA
5LE6821001 запросить цену →TRAY EXTENSION (W/O PAPER SUPPORT) FOR US
5LE6822001 запросить цену →TRAY EXTENSION (W/ PAPER SUPPORT)
6LE6807001 запросить цену →SP ATTACHMENT BAG в сборе
ZA0310001 запросить цену →HEAD CLEANER STICK в сборе(SP)
LK0504001 запросить цену →GLYCEROL CLEANING FLUID(SP)
LE6455001 запросить цену →FORM EMPTY картридж(SP)
UF9258001 запросить цену →COLOR TEST CHART CTC-001
LK0505001 запросить цену →INITIAL LIQUID картридж в сборе(SP)
UF4600001 запросить цену →CONTRAST CHART TC-023
13LG3509001 запросить цену →TELEPHONE PLUG FOR ARL
14LJ9667001 запросить цену →AC CORD BAG в сборе, SAA FOR ARL/NZ CHG
14LG2085001 запросить цену →AC CORD BAG в сборе, VDE FOR ASA
14LG2086001 запросить цену →AC CORD BAG в сборе, BS FOR HK/ASA
15UG4558001 запросить цену →PARALLEL I/F шлейф FOR ARL/NZ/HK/ASA
UG3468000 запросить цену →BT-MJ ADAPTER
UF8263001 запросить цену →TEST CHART TC-027

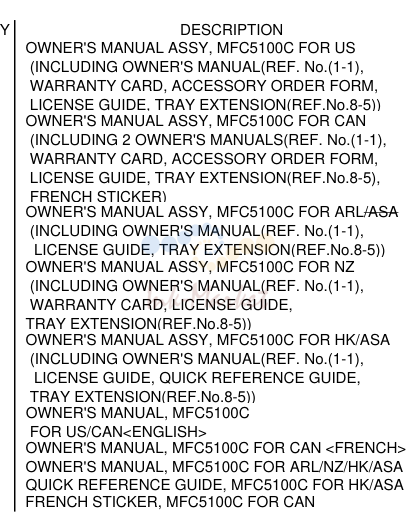

PRINTED MATERIAL

PRINTED MATERIAL

№АртикулНаименование
LE6309001 запросить цену →OWNER'S MANUAL в сборе, MFC5100C FOR US 1
LE6825001 запросить цену →OWNER'S MANUAL в сборе, MFC5100C FOR CAN 1
LE6826006 запросить цену →OWNER'S MANUAL в сборе, MFC5100C FOR ARL/ASA 1
LE6827027 запросить цену →OWNER'S MANUAL в сборе, MFC5100C FOR NZ 1
LE6828040 запросить цену →OWNER'S MANUAL в сборе, MFC5100C FOR HK/ASA 1
LE6310001 запросить цену →OWNER'S MANUAL, MFC5100C 1
LE6437001 запросить цену →OWNER'S MANUAL, MFC5100C FOR CAN <FRENCH> 1
LE6694006 запросить цену →OWNER'S MANUAL, MFC5100C FOR ARL/NZ/HK/ASA 1
LE6815001 запросить цену →QUICK REFERENCE направляющая, MFC5100C FOR HK/ASA 1
LE6419001 запросить цену →FRENCH STICKER, MFC5100C FOR CAN

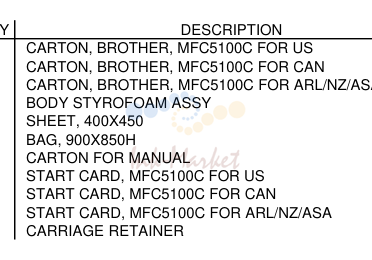

PACKAGING

PACKAGING

№АртикулНаименование
LE6311001 запросить цену →CARTON, BROTHER, MFC5100C FOR US 1
LE6566001 запросить цену →CARTON, BROTHER, MFC5100C FOR CAN 1
LE6695001 запросить цену →CARTON, BROTHER, MFC5100C FOR ARL/NZ/ASA 1
LE6314001 запросить цену →BODY STYROFOAM в сборе
LE6625001 запросить цену →SHEET, 400X450
LE3645001 запросить цену →BAG, 900X850H
LE6317001 запросить цену →CARTON FOR MANUAL
LE6318001 запросить цену →START CARD, MFC5100C FOR US
LE6497001 запросить цену →START CARD, MFC5100C FOR CAN
LE6698001 запросить цену →START CARD, MFC5100C FOR ARL/NZ/ASA
LE6476001 запросить цену →CARRIAGE RETAINER
Источник: Инк-Маркет.ру.
