Brother LT 100CL LOWER TRAY UNIT — каталог запчастей со схемами

Brother LT 100CL LOWER TRAY UNIT — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

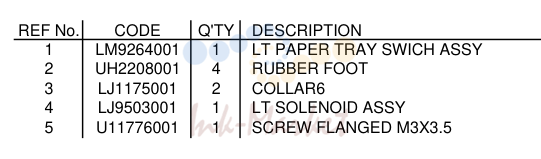

рама узел&DRIVE узел

№	Артикул	Наименование
1	LM9264001 запросить цену →	LT лоток бумаги SWICH в сборе
2	UH2208001 запросить цену →	RUBBER FOOT
3	LJ1175001 запросить цену →	COLLAR6
4	LJ9503001 запросить цену →	LT соленоид в сборе

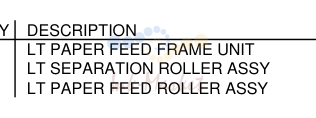

PAPER FEEDER

№	Артикул	Наименование
1	LR0683001 запросить цену →	LT PAPER FEED рама узел
2	LM3454002 запросить цену →	LT отделения ролик в сборе
3	LM3458002 запросить цену →	LT PAPER FEED ролик в сборе

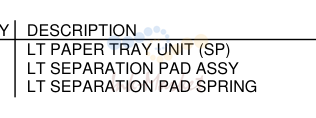

лоток бумаги

№	Артикул	Наименование
1	LR1775001 запросить цену →	LT лоток бумаги узел (SP)
1-1	LM3543001 запросить цену →	LT отделения PAD в сборе
1-2	LR1440001 запросить цену →	LT отделения PAD пружина

COVERS

№	Артикул	Наименование
1	LR0676001 запросить цену →	LT крышка LEFT
2	LR0677001 запросить цену →	LT крышка RIGHT
3	LR0678001 запросить цену →	LT крышка задний
4	LM3856001 запросить цену →	SHOULDER винт

плата

№	Артикул	Наименование
1	LM9024001 запросить цену →	LT RELAY плата в сборе
2	087320616 запросить цену →	саморез CUP S M3X6

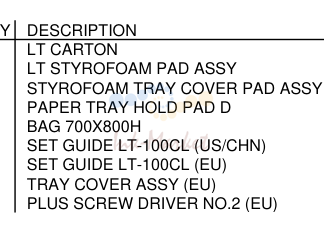

PACKING MATERIALS

№	Артикул	Наименование
1	LR1640001 запросить цену →	LT CARTON
2	LR1726001 запросить цену →	LT STYROFOAM PAD в сборе
3	LR1727001 запросить цену →	STYROFOAM TRAY крышка PAD в сборе (EU)
4	LM3738001 запросить цену →	лоток бумаги HOLD PAD D
5	LJ5584001 запросить цену →	BAG 700X800H
6	LR1450001 запросить цену →	SET направляющая LT-100CL (US/CHN)
7	LR1451001 запросить цену →	SET направляющая LT-100CL (EU)
8	LR0256001 запросить цену →	TRAY крышка в сборе (EU)
9	LR1240001 запросить цену →	PLUS винт DRIVER NO.2 (EU)
