Brother IMAGECENTER ADS 2500W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

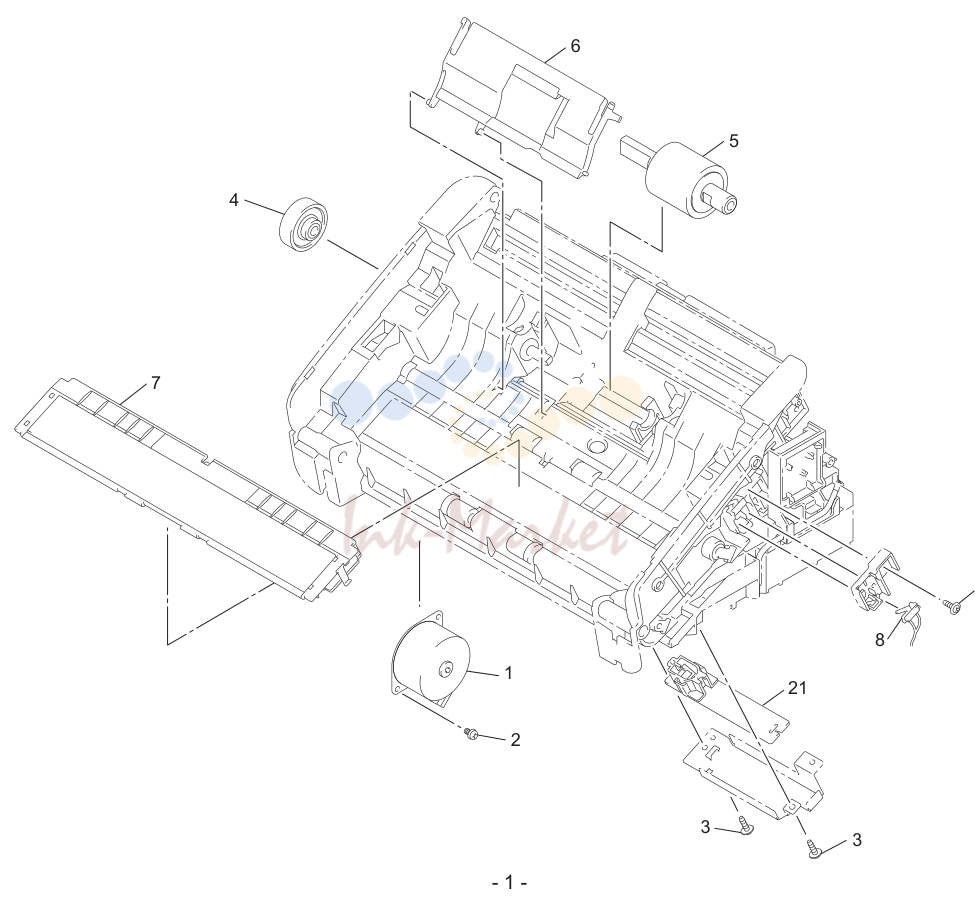

SCANNER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6050001 запросить цену → | главный мотор |
| 3 | LU5694001 запросить цену → | саморез BIND B M3X10 |
| 4 | LD6056001 запросить цену → | ONE WAY муфта |
| 5 | LD6187001 ✓ в наличии | PICK-UP ролик в сборе |
| 6 | LD6065001 запросить цену → | PICK-UP ролик крышка в сборе |
| 7 | LD1140001 запросить цену → | FIRST SIDE CIS узел CHG |
| 8 | LD6082001 запросить цену → | передний крышка датчик |
| 9 | LD6092001 под заказ | отделения PAD в сборе |
| 10 | LD6098001 запросить цену → | отделения пружина |
| 11 | LD6099001 запросить цену → | отделения ARM |
| 12 | LD6106001 запросить цену → | DOCUMENT DETECTION ACTUATOR |
| 13 | LD6107001 запросить цену → | DOCUMENT DETECTION ACTUATOR пружина |
| 14 | LD6108001 запросить цену → | DOCUMENT SCANNING POSITION ACTUATOR |
| 15 | LD6109001 запросить цену → | DOCUMENT SCANNING POSITION ACTUATOR пружина |
| 16 | LG6753001 запросить цену → | DOCUMENT DETECTION датчик плата |
| 17 | LG6753001 запросить цену → | DOCUMENT SCANNING POSITION датчик плата |
| 18 | LD1141001 запросить цену → | SECOND SIDE CIS узел CHG |
| 19 | LD6125001 запросить цену → | CIS пружина |
| 20 | LD6284001 запросить цену → | отделения PAD крышка (SP) |
| LD6084001 запросить цену → | DOUBLE FEEDING датчик плата в сборе (RECEIVE) | |
| 22 | LD6110001 запросить цену → | DOUBLE FEEDING датчик (SEND) |
лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6217001 запросить цену → | TOP крышка в сборе |
| 2 | LD6011001 запросить цену → | DOCUMENT направляющая LS |
| 4 | LD6014001 запросить цену → | OUTPUT TRAY в сборе |

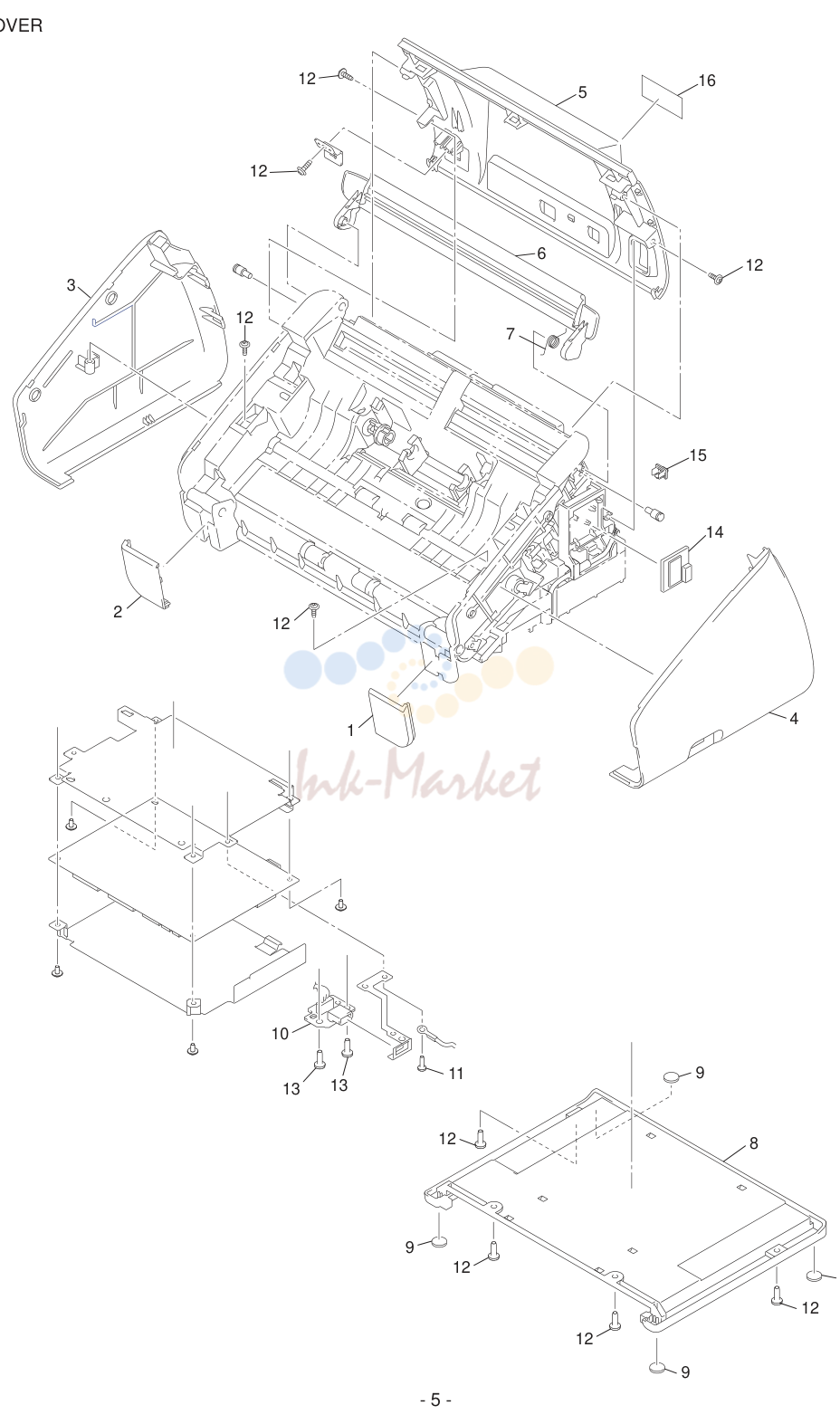

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6017001 запросить цену → | передний крышка R |
| LD6018001 запросить цену → | передний крышка L | |
| LD6019002 запросить цену → | SIDE крышка L | |
| 4 | LD6171002 запросить цену → | SIDE крышка R |
| 5 | LD6200002 запросить цену → | BACK крышка |
| 6 | LD6022002 запросить цену → | BACK крышка S |
| 7 | LD6023001 запросить цену → | BACK крышка S пружина |
| 8 | LD6025002 запросить цену → | BOTTOM крышка |
| 9 | LP1763001 запросить цену → | RUBBER FOOT |
| 10 | LV0531001 запросить цену → | USB HOST плата в сборе |
| 11 | LU5694001 запросить цену → | саморез BIND B M3X10 |
| 12 | LU5830001 запросить цену → | саморез CUP B M3X10 |
| 13 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 14 | LT2155001 запросить цену → | WIRELESS LAN плата в сборе |
| 15 | LD6455001 запросить цену → | LAN PORT CAP |
| 16 | LJ4541001 запросить цену → | HOT LINE LABEL FOR CHE |
| 16 | LU1364001 запросить цену → | WARNING LABEL NORDIC 2 FOR PND |
| 16 | LS8694001 запросить цену → | WARNING LABEL BRZ FOR BRZ |
| 16 | UH3297001 запросить цену → | C-TICK MARK FOR OCE |

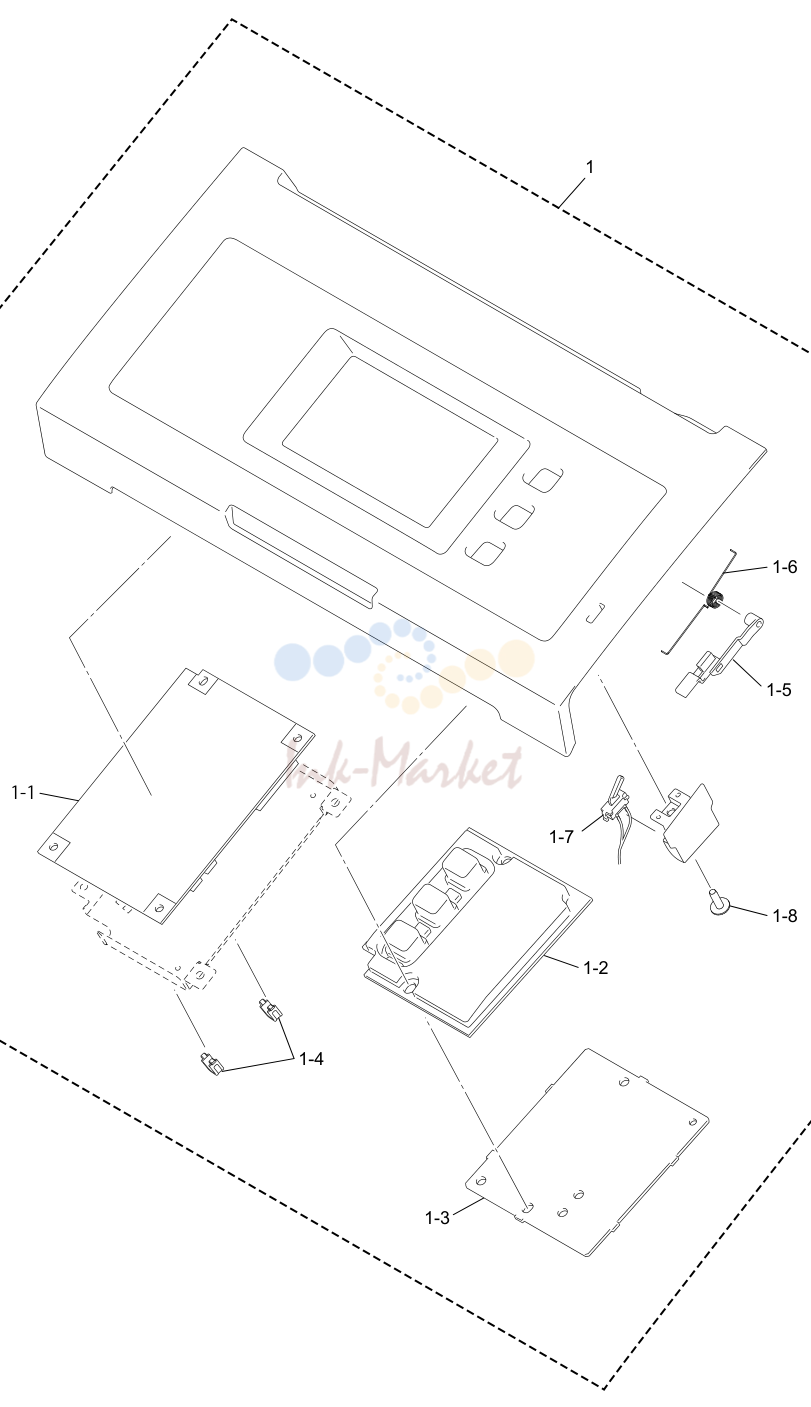

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6490001 запросить цену → | PANEL в сборе FOR US/CAN/ARG/BRZ |
| 1 | LD6491001 запросить цену → | PANEL в сборе FOR |
| 1-1 | LD6242001 запросить цену → | PANEL плата в сборе EXCEPT FOR CHN |
| 1-1 | LD6242003 запросить цену → | PANEL плата в сборе FOR CHN |
| 1-2 | LD6227001 запросить цену → | RUBBER KEY |
| 1-3 | LD6244001 запросить цену → | KEY плата в сборе |
| 1-4 | LD6288001 запросить цену → | PANEL жгут держатель |
| 1-5 | LD6037001 запросить цену → | TOP крышка ACTUATOR |
| 1-6 | LD6038001 запросить цену → | TOP крышка ACTUATOR пружина |
| 1-7 | LD6161001 запросить цену → | TOP крышка датчик |
| 1-8 | LU5694001 запросить цену → | саморез BIND B M3X10 |
плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6224001 запросить цену → | MAIN плата в сборе EXCEPT FOR CHN |
| 1 | LD6224003 запросить цену → | MAIN плата в сборе FOR CHN |
| 2 | LD6131001 запросить цену → | POWER SUPPLY плата в сборе FOR US/CAN/BRZ |
| 2 | LD6143001 запросить цену → | POWER SUPPLY плата в сборе FOR |
| 2 | LD6261001 запросить цену → | POWER SUPPLY плата в сборе FOR CHN |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG4400001 запросить цену → | AC CORD BAG в сборе LF UL/CSA FOR US/CAN |
| 1 | LG5717001 запросить цену → | AC CORD BAG в сборе LF VDE FOR |
| 1 | LG5692001 запросить цену → | AC CORD BAG в сборе LF UK FOR UK/ASA/GUL |
| 1 | LT2260001 запросить цену → | AC CORD BAG в сборе LF SEV FOR CHE |
| 1 | LT1404001 запросить цену → | AC CORD BAG в сборе LF CCC FOR CHN |
| 1 | LG6404001 запросить цену → | AC CORD BAG в сборе LF SAF FOR ZAF |
| 1 | LT0921001 запросить цену → | AC CORD BAG в сборе LF ARG IRAM FOR ARG |
| 1 | LG6426001 запросить цену → | AC CORD BAG в сборе LF CHILE FOR ARG |
| 1 | LT2346001 запросить цену → | AC CORD BAG в сборе LF BRZ FOR BRZ |
| 1 | LT0935001 запросить цену → | AC CORD BAG в сборе LF KOR S FOR KOR |
| 1 | LG5734001 запросить цену → | AC CORD BAG в сборе LF SAA FOR OCE |
| 1 | LG5736001 запросить цену → | AC CORD BAG в сборе LF DEMKO FOR PND |
| 1 | LG7005001 запросить цену → | AC CORD BAG в сборе LF ISRAEL FOR CEE |
| 2 | LJ9803001 запросить цену → | USB шлейф 2.0 |
| 3 | LD6290001 запросить цену → | CARRIER SHEET в сборе |
| 4 | LD6480001 запросить цену → | CDROM в сборе FOR US del |
| 4 | LD6532001 запросить цену → | DVDROM LABEL в сборе FOR US/CAN/GER/UK/CHE/ZAF |
| 4 | LD6270001 запросить цену → | DVDROM LABEL в сборе FOR CHN |
| 4 | LD6953001 запросить цену → | DVDROM в сборе FOR KOR |
| 5 | LD6943001 запросить цену → | DVDROM FRENCH SHEET FOR CAN |

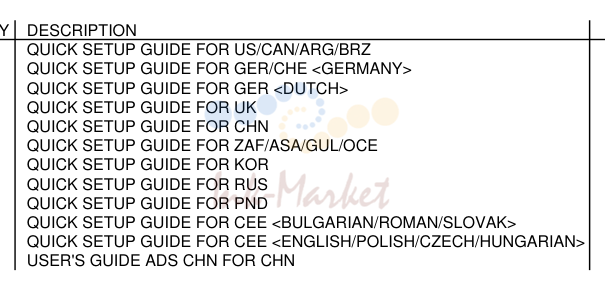

PRINTING MATTER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6485001 запросить цену → | QUICK SETUP направляющая FOR US/CAN/ARG/BRZ |
| 1 | LD6502003 запросить цену → | QUICK SETUP направляющая FOR GER/CHE <GERMANY> |
| 1 | LD6502009 запросить цену → | QUICK SETUP направляющая FOR GER <DUTCH> |
| 1 | LD6502004 запросить цену → | QUICK SETUP направляющая FOR UK |
| 1 | LD6502020 запросить цену → | QUICK SETUP направляющая FOR CHN |
| 1 | LD6502040 запросить цену → | QUICK SETUP направляющая FOR ZAF/ASA/GUL/OCE |
| 1 | LD6502044 запросить цену → | QUICK SETUP направляющая FOR KOR |
| 1 | LD6502048 запросить цену → | QUICK SETUP направляющая FOR RUS |
| 1 | LD6502057 запросить цену → | QUICK SETUP направляющая FOR PND |
| 1 | LD6502078 запросить цену → | QUICK SETUP направляющая FOR CEE <BULGARIAN/ROMAN/SLOVAK> |
| 1 | LD6502079 запросить цену → | QUICK SETUP направляющая FOR CEE <ENGLISH/POLISH/CZECH/HUNGARIAN> |
| 2 | LD1046001 запросить цену → | USER'S направляющая ADS CHN FOR CHN add |

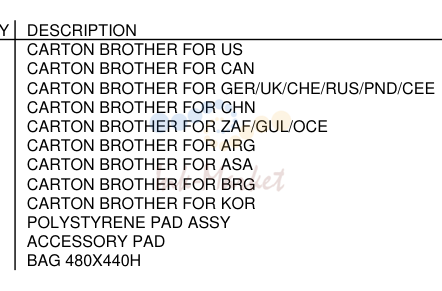

PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6927001 запросить цену → | CARTON BROTHER FOR US chg |
| 1 | LD6928001 запросить цену → | CARTON BROTHER FOR CAN |
| 1 | LD0791001 запросить цену → | CARTON BROTHER FOR GER/UK/CHE/RUS/PND/CEE chg |
| 1 | LD0974001 запросить цену → | CARTON BROTHER FOR CHN |
| 1 | LD0798001 запросить цену → | CARTON BROTHER FOR ZAF/GUL/OCE chg |
| 1 | LD6509001 запросить цену → | CARTON BROTHER FOR ARG |
| 1 | LD0799001 запросить цену → | CARTON BROTHER FOR ASA chg |
| 1 | LD6944001 запросить цену → | CARTON BROTHER FOR BRG |
| 1 | LD0800001 запросить цену → | CARTON BROTHER FOR KOR chg |
| 2 | LD6212001 запросить цену → | POLYSTYRENE PAD в сборе |
| 3 | LD6215001 запросить цену → | ACCESSORY PAD |
| 4 | LD6216001 запросить цену → | BAG 480X440H |

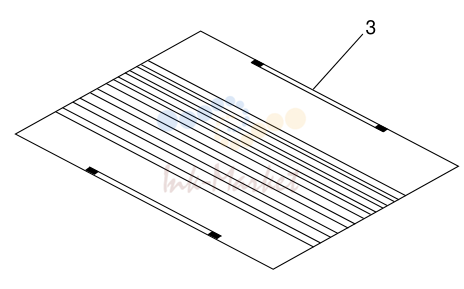

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | LD6340001 запросить цену → | SHEET FOR DOUBLE FEEDING датчик THRESHOLD SETTING |
| 5 | XA9940051 запросить цену → | STYLUS |
