Brother IMAGECENTER ADS 2400N ADS 2800W ADS 3000N ADS 3600W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

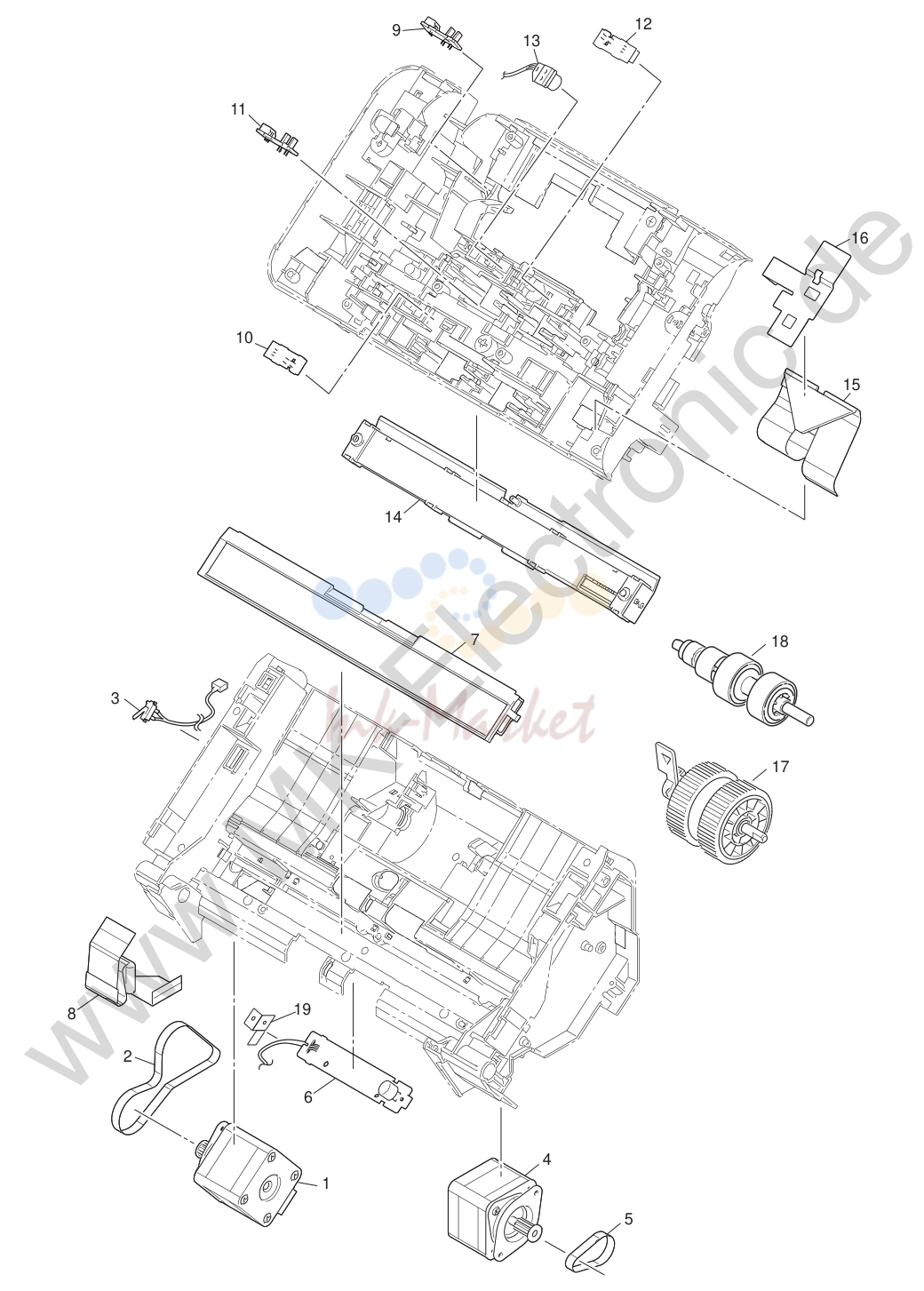

SCANNER

SCANNER

№АртикулНаименование
1LD1356001 запросить цену →SF мотор L
2LD1326001 запросить цену →TIMING ремень SF
3LD1491001 запросить цену →PANEL крышка SW в сборе
4LD1325001 запросить цену →SF мотор
5LD1357001 запросить цену →TIMING ремень SP
6LD1479001 запросить цену →ULTRA SONIC R плата:B57T144 в сборе
7LD1410001 запросить цену →нижний CIS в сборе
8LD1487001 запросить цену →нижний CIS жгут
9LG6753001 запросить цену →ADF датчик B53K928 в сборе
10LG6753001 запросить цену →ADF датчик B53K928 в сборе
11LG6753001 запросить цену →ADF датчик B53K928 в сборе ADS-3000N
12LG6753001 запросить цену →ADF датчик B53K928 в сборе ADS-3000N
13LD6110002 запросить цену →ULTRA SONIC S плата:B57T061 в сборе
14LD1419001 запросить цену →верхний CIS в сборе
15LD1486001 запросить цену →верхний CIS жгут
16LD1644001 запросить цену →верхний FFC SUPPORT плёнка
17LD1947001 ✓ в наличииSEPARATE ролик в сборе SP
18LD1948001 ✓ в наличииREVERSE ролик в сборе SP
19LD1726001 запросить цену →MULTI FEED датчик жгут

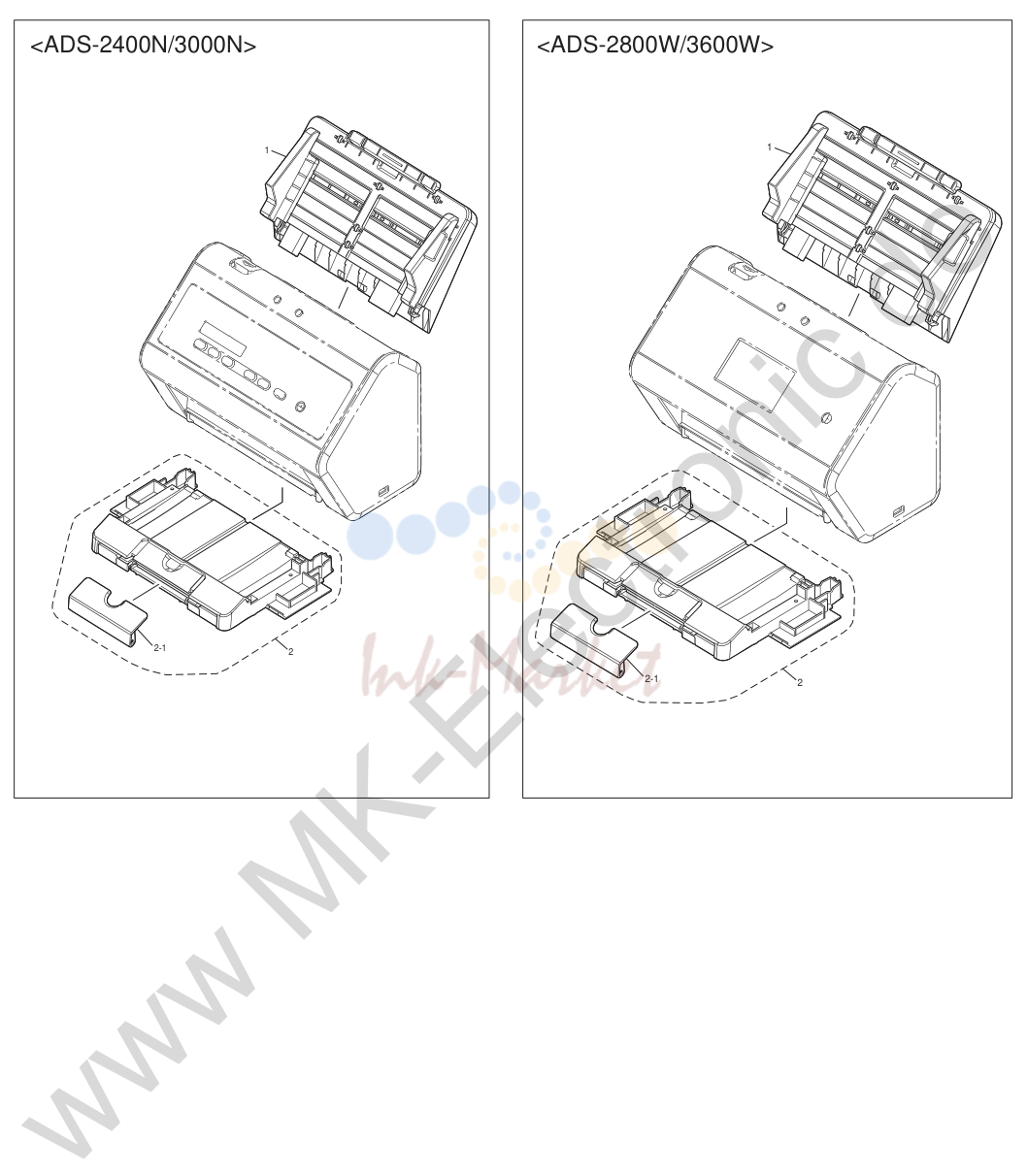

лоток бумаги

лоток бумаги

№АртикулНаименование
1LD1371001 запросить цену →DOCUMENT TRAY в сборе
2LD1383001 запросить цену →EXIT TRAY в сборе
2-1LD1387001 запросить цену →EXIT STOPPER

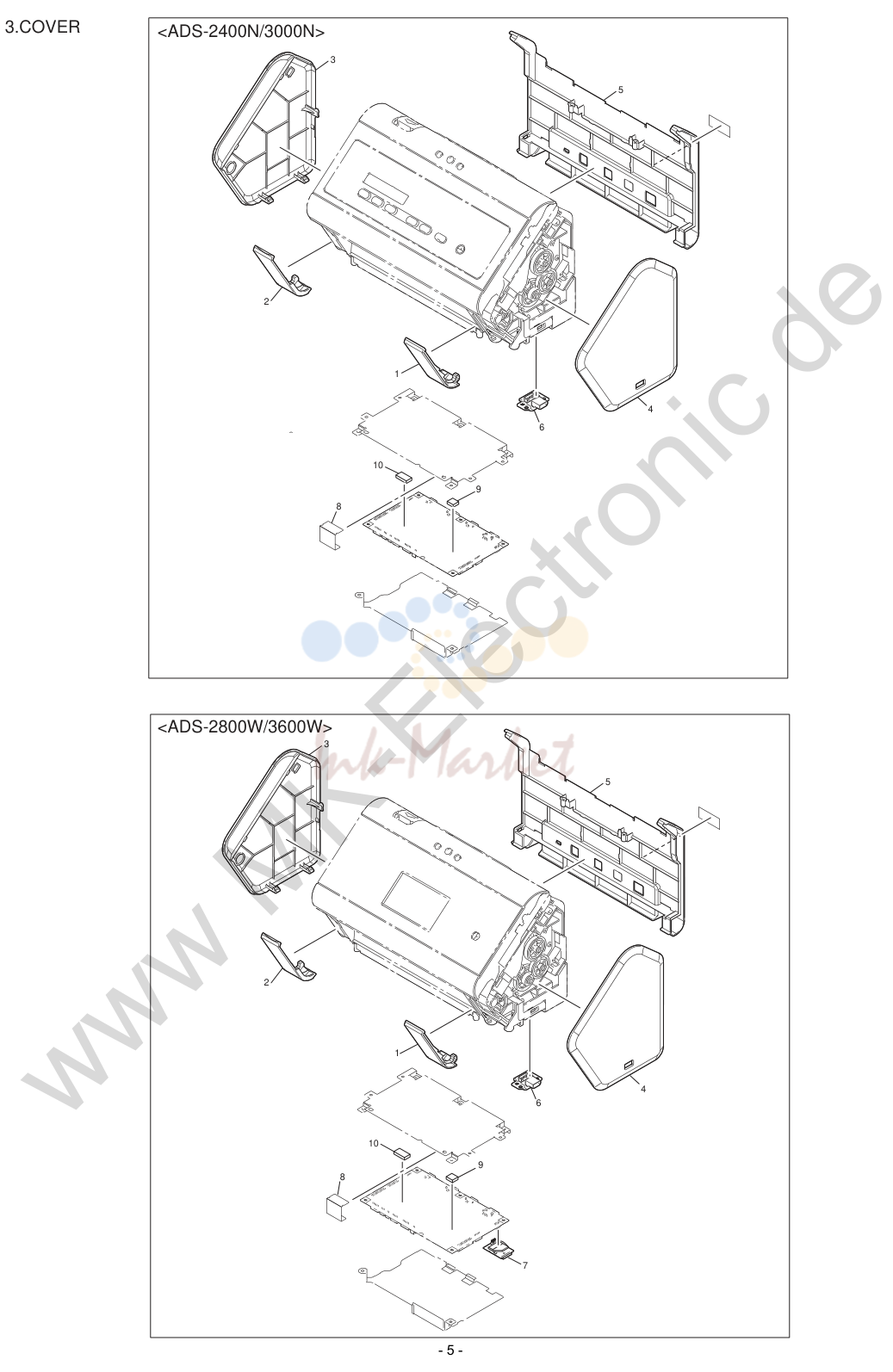

крышка

крышка

№АртикулНаименование
1LD1388001 запросить цену →передний крышка R
2LD1389001 запросить цену →передний крышка L
3LD1390002 запросить цену →SIDE крышка L ADS-2400N
3LD1390001 запросить цену →SIDE крышка L ADS-3000N
4LD1391002 запросить цену →PRINTED SIDE крышка R ADS-2400N
4LD1391001 запросить цену →PRINTED SIDE крышка R ADS-3000N
5LD1393001 запросить цену →задний крышка LOW ADS-2400N
5LD1250001 запросить цену →задний крышка HIGH ADS-3000N
6LV0531001 запросить цену →USB HOST RELAY плата в сборе
7LD1969001 запросить цену →плата T77H505.00 в сборе 04 ADS-2800W chg
8LD1819001 запросить цену →CONDUCTIVE TAPE* ADS-2400N FOR US/CAN
9LD1735001 запросить цену →THERMAL CONDUCTIVE SHEET
10LD1736001 запросить цену →THERMAL CONDUCTIVE SHEET

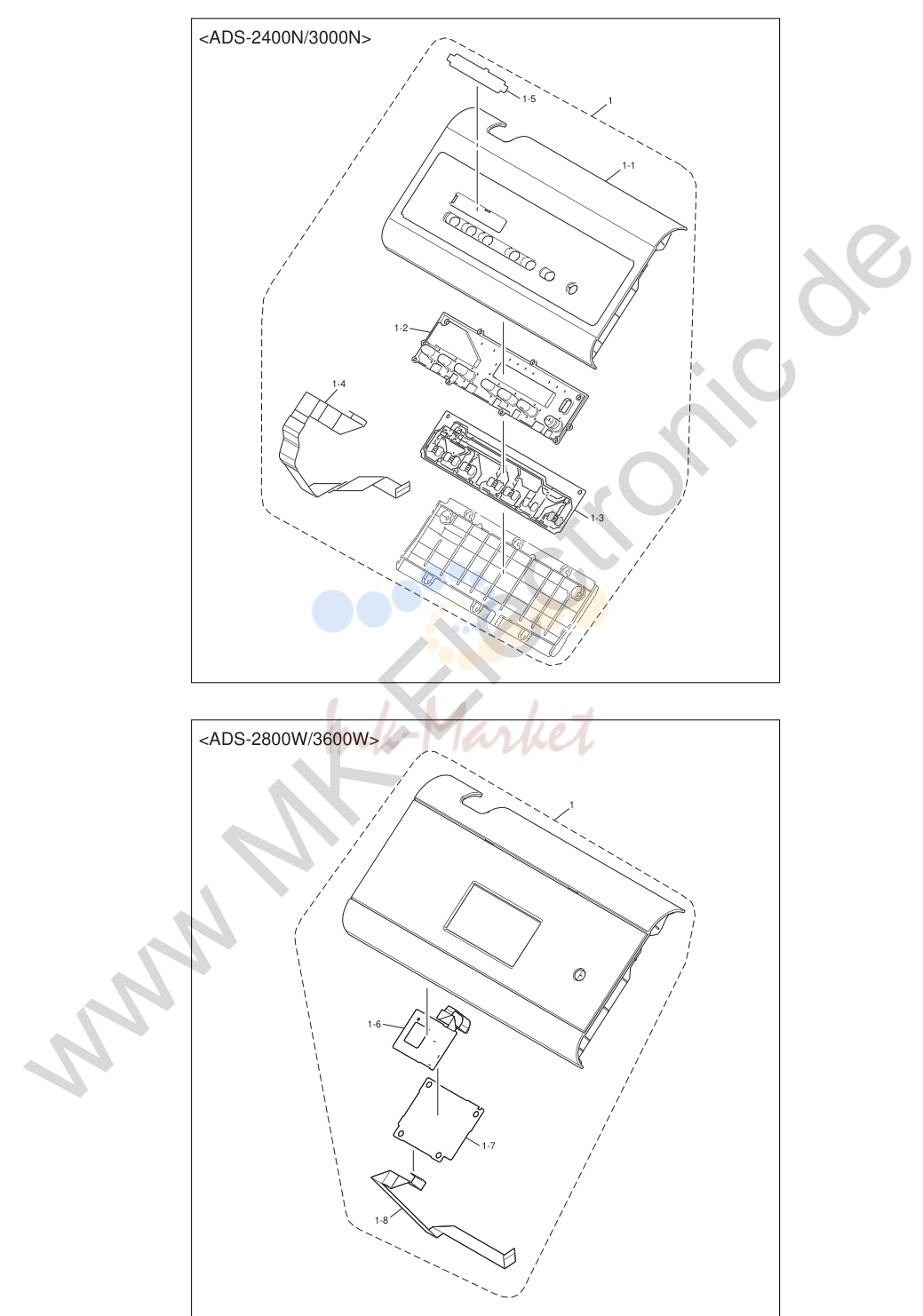

PANEL

PANEL

№АртикулНаименование
1LD1708001 запросить цену →PANEL в сборе ADS-2400N FOR US/CAN/ARG/CHL/BRZ
1LD1428001 запросить цену →PANEL в сборе ADS-2400N FOR GER/UK/CHN/TWN/ASA/GUL/
1LD1765001 запросить цену →PANEL в сборе ADS-2800W FOR US/CAN/ARG/CHL/BRZ
1LD1272001 запросить цену →PANEL в сборе ADS-2800W FOR GER/UK/CHN/TWN/ASA/GUL/
1LD1802001 запросить цену →PANEL в сборе ADS-3000N FOR US/CAN/BRZ
1LD1309001 запросить цену →PANEL в сборе ADS-3000N FOR GER/UK/CHN/ASA/GUL/KOR/
1LD1737001 запросить цену →PANEL в сборе ADS-3600W FOR US/CAN/ARG/CHL/BRZ
1LD1436001 запросить цену →PANEL в сборе ADS-3600W FOR GER/UK/CHN/TWN/ASA/GUL/
1-1LD1709001 запросить цену →PRINTED PANEL крышка L ADS-2400N FOR US/CAN/ARG/CHL/BRZ
1-1LD1429001 запросить цену →PRINTED PANEL крышка L ADS-2400N FOR GER/UK/CHN/TWN/ASA/GUL/
1-1LD1803001 запросить цену →PRINTED PANEL крышка H ADS-3000N FOR US/CANc/BRZ
1-1LD1311001 запросить цену →PRINTED PANEL крышка H ADS-3000N FOR GER/UK/CHN/ASA/GUL/KOR/
1-2LD1431001 запросить цену →PRINTED RUBBER KEY ADS-2400N
1-3LD1477001 запросить цену →KEY плата:B57T143 в сборе ADS-2400N
1-4LD1496001 запросить цену →FFC жгут MAIN-KEY ADS-2400N
1-5LD1434001 запросить цену →ADDRESS LABEL BASE ADS-2400rN
1-6LD1482051 запросить цену →NFC плата
1-7LD1473052 запросить цену →PANEL плата AcDS-2800W
1-7LD1473051 запросить цену →PANEL плата ADS-3600W
1-8LD1495001 ✓ в наличииFFC жгут MAIN-SELENE ADS-2800W

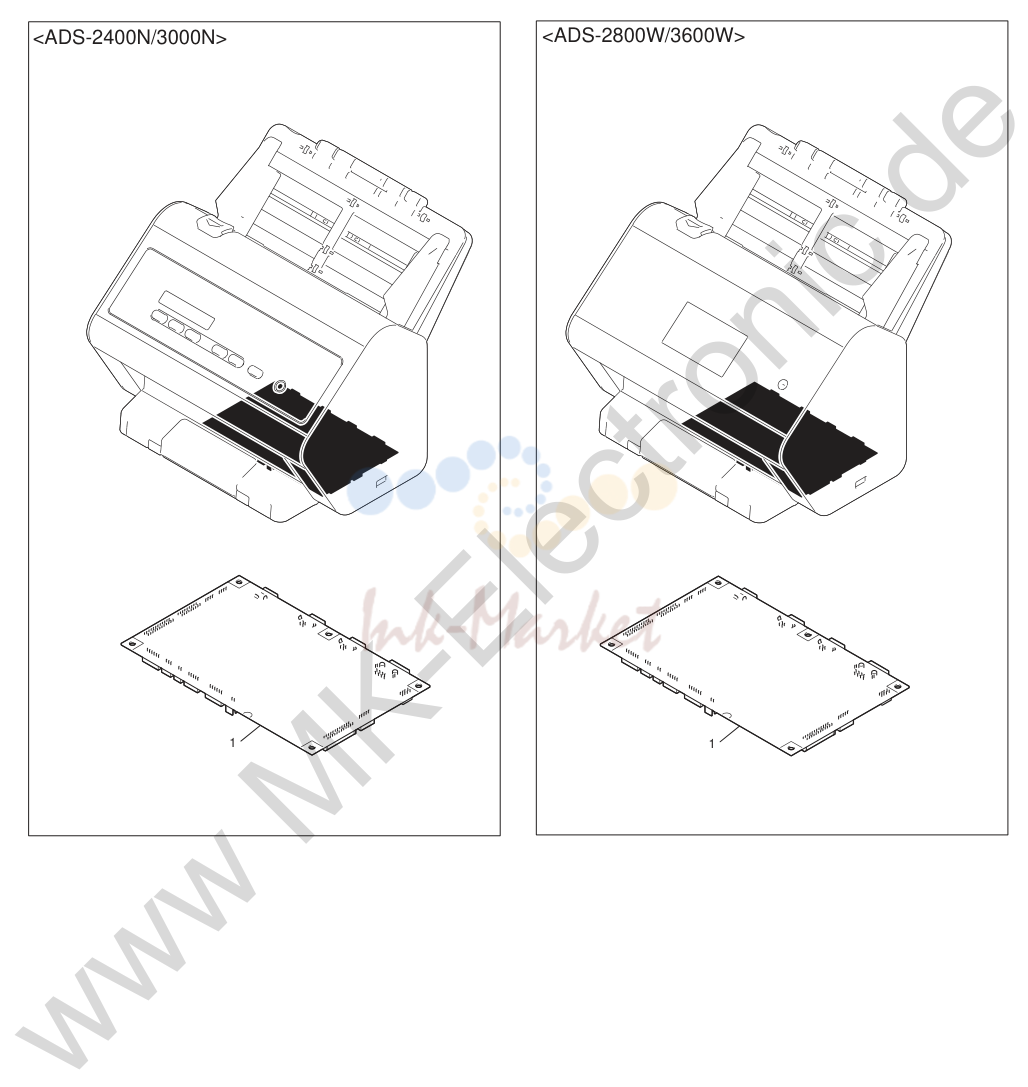

MAIN плата

MAIN плата

№АртикулНаименование
1LD1468001 запросить цену →MAIN плата:B57T167 в сборе L BASE ADS-2400N
1LD1470001 запросить цену →MAIN плата:B57T167 в сборе L STEP ADS-2800W
1LD1469001 запросить цену →MAIN плата:B57T167 в сборе H BASE ADS-3000N
1LD1471001 запросить цену →MAIN плата:B57T167 в сборе H STEP ADS-3600W

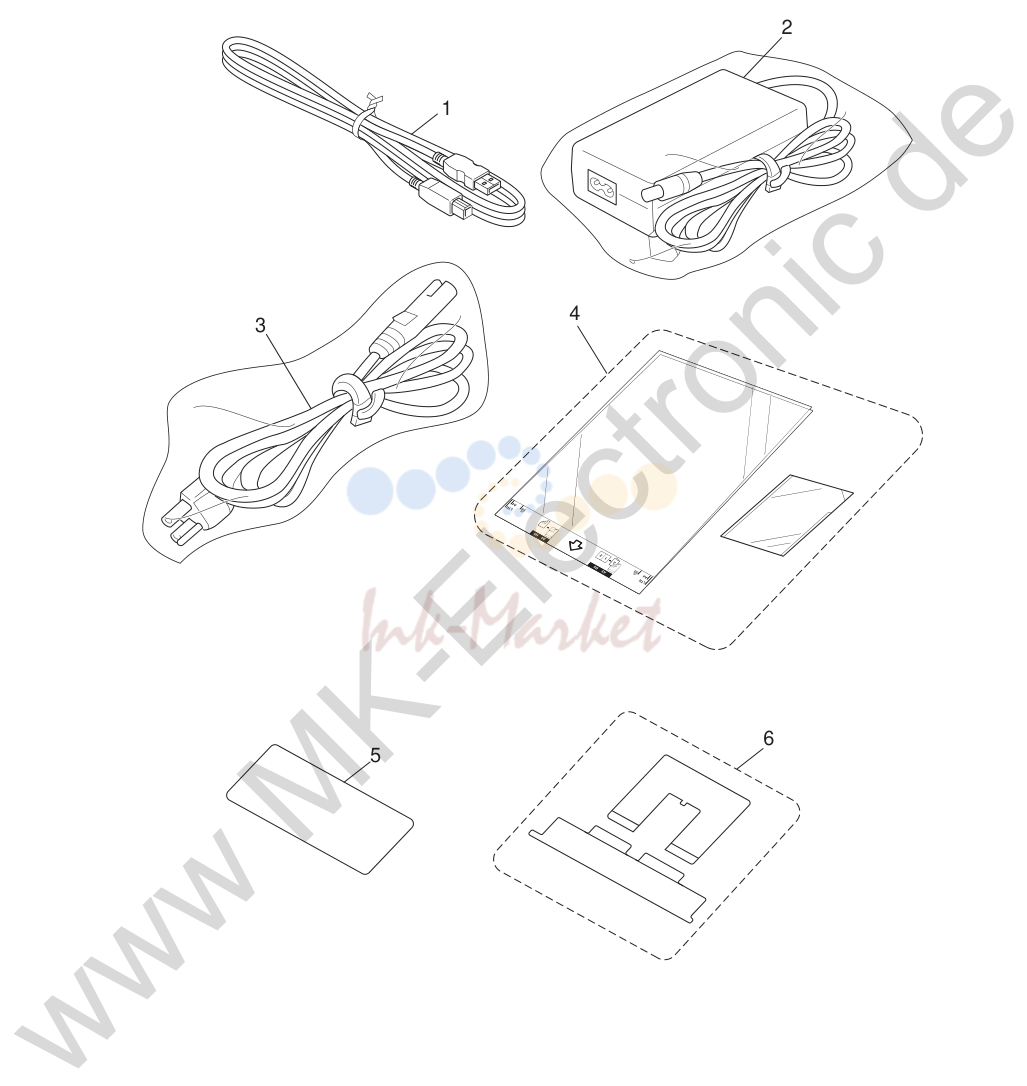

OPTION

OPTION

№АртикулНаименование
1LJ9803001 запросить цену →USB шлейф 2.0 ADS-2400N
1LD1503001 запросить цену →USB шлейф 3.0 ADS-3000N
2LD1484001 запросить цену →AC ADAPTER ADS2 IND SP ADS-2400N FOR IND add
3LW2359001 запросить цену →POWER SUPPLY CORD CSA LF ADS-2400N FOR US/CANc
3LN8126001 запросить цену →POWER SUPPLY CORD EU ADS-2400N FOR GER/CHL/ASA/PND/CEE
3LN8125001 запросить цену →POWER SUPPLY CORD BS ADS-2400N FOR UK/GUL
3LW5704001 запросить цену →POWER SUPPLY CORD CHN ADS-2400N FOR CHN
3XD0111151 запросить цену →POWER SUPPLY CORD IRAM ADS-2400N FOR ARG
3LB9745001 запросить цену →POWER SUPPLY CORD BRA ADS-2400N FOR BRZ
3LN8129001 запросить цену →POWER SUPPLY CORD KOR ADS-2400N FOR KOR
3LN8127001 запросить цену →POWER SUPPLY CORD AUS ADS-2400rN FOR OCE
4LD1710001 запросить цену →CARRIER SHEET в сборе ADS-2400N FOR US/CAN
5LD6340001 запросить цену →OVERLAP INSPECTION SHEET
6LD1914001 запросить цену →CALIBRATION SHEET BAG в сборе(SP)

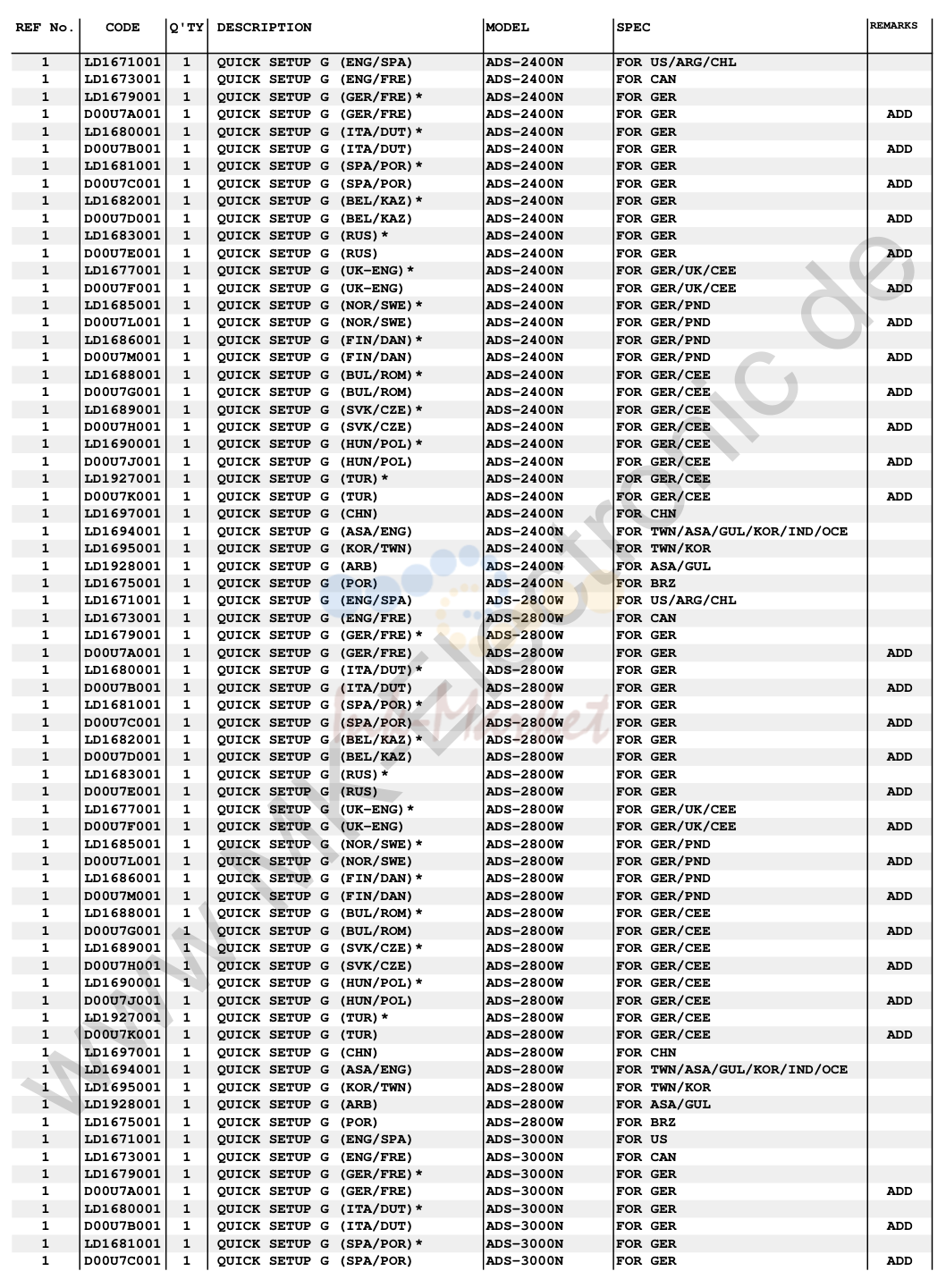

PRINTING MATTER

PRINTING MATTER

№АртикулНаименование
1LD1671001 запросить цену →QUICK SETUP G (ENG/SPA) ADS-2400N FOR US/ARG/CHL
1LD1673001 запросить цену →QUICK SETUP G (ENG/FRE) ADS-2400N FOR CAN
1LD1679001 запросить цену →QUICK SETUP G (GER/FRE)* ADS-2400N FOR GER
1LD1680001 запросить цену →QUICK SETUP G (ITA/DUT)* ADS-2400N FOR GER
1LD1681001 запросить цену →QUICK SETUP G (SPA/POR)* ADS-2400N FOR GER
1LD1682001 запросить цену →QUICK SETUP G (BEL/KAZ)* ADS-2400N FOR GER
1LD1683001 запросить цену →QUICK SETUP G (RUS)* ADS-2400N FOR GER
1LD1677001 запросить цену →QUICK SETUP G (UK-ENG)* ADS-2400N FOR GER/UK/CEE
1LD1685001 запросить цену →QUICK SETUP G (NOR/SWE)* ADS-2400N FOR GER/PND
1LD1686001 запросить цену →QUICK SETUP G (FIN/DAN)* ADS-2400N FOR GER/PND
1LD1688001 запросить цену →QUICK SETUP G (BUL/ROM)* ADS-2400N FOR GER/CEE
1LD1689001 запросить цену →QUICK SETUP G (SVK/CZE)* ADS-2400N FOR GER/CEE
1LD1690001 запросить цену →QUICK SETUP G (HUN/POL)* ADS-2400N FOR GER/CEE
1LD1927001 запросить цену →QUICK SETUP G (TUR)* ADS-2400rN FOR GER/CEE
1LD1697001 запросить цену →QUICK SETUP G (CHN) FOR CHN
1LD1694001 запросить цену →QUICK SETUP G (ASA/ENG) AcDS-2400N FOR TWN/ASA/GUL/KOR/IND/OCE
1LD1695001 запросить цену →QUICK SETUP G (KOR/TWN) ADS-2400N FOR TWN/KOR
1LD1928001 запросить цену →QUICK SETUP G (ARB) ADS-2400N FOR ASA/GUL
1LD1675001 запросить цену →QUICK SETUP G (POR) ADS-2400N FOR BRZ
2LD1993001 запросить цену →CDROM в сборе* ADS-2400N FOR US/CAN/GER/UK/TWN/ARG/
2LD1994001 запросить цену →CDROM в сборе* ADS-2400N FOR CHN
2LD1995001 запросить цену →CDROM в сборе* ADS-2800W FOR US/CAN/GER/UK/TWN/ARG/
2LD1996001 запросить цену →CDROM в сборе* ADS-2800W FOR CHN

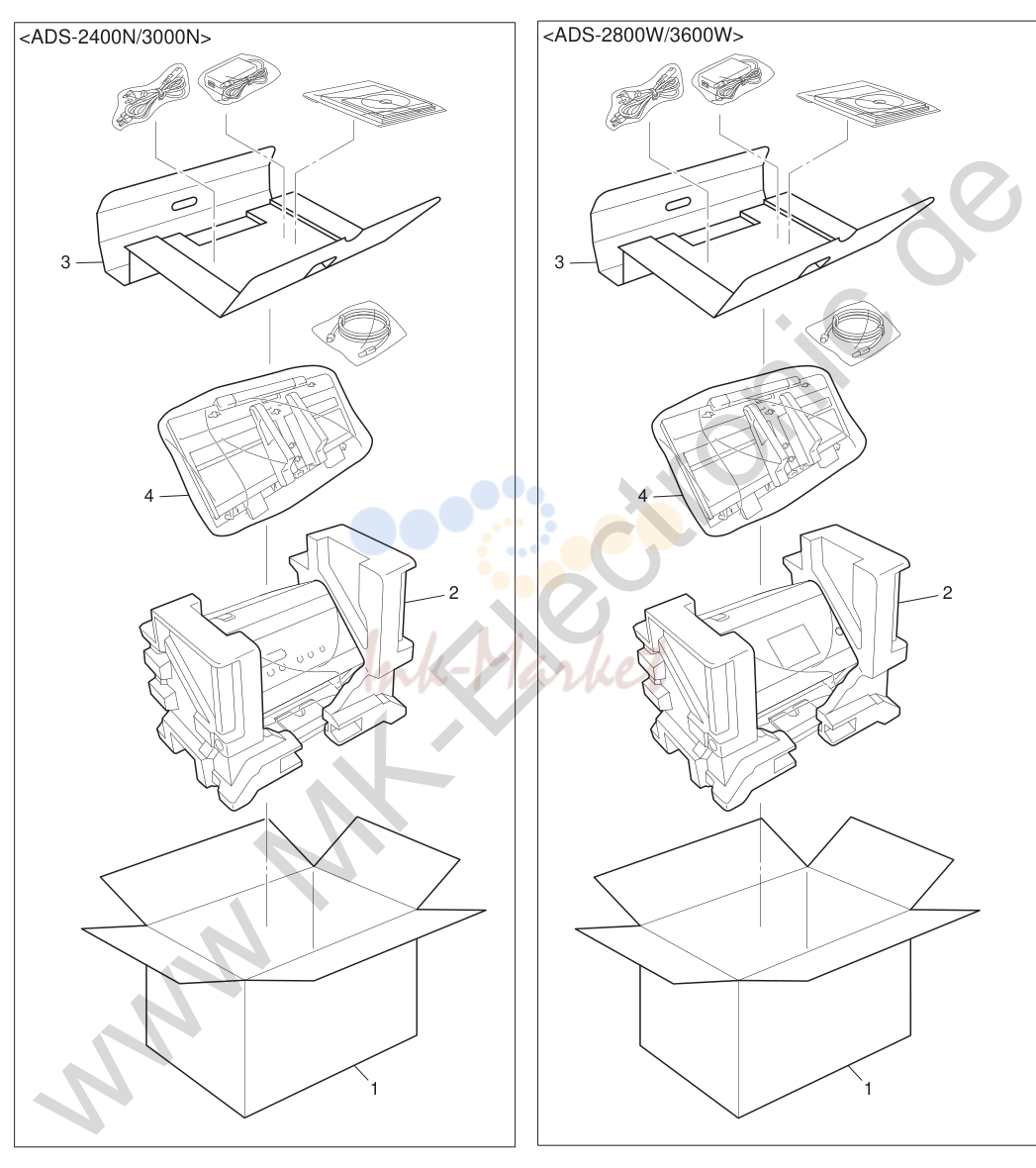

PACKING

PACKING

№АртикулНаименование
1LD1713001 запросить цену →CARTON* ADS-2400N FOR US/CAN/ARG/CHL/BRZ
1LD1716001 запросить цену →CARTON* ADS-2400N FOR GER/UK/PND/CEE
1LD1858001 запросить цену →CARTON ADS-2400N FOR CHN
1LD1857001 запросить цену →CARTON* ADS-2400N FOR TWN/ASA/GUL/KOR/IND/OCE
1LD2002001 запросить цену →CARTON* ADS-2800W FOR US/CAN/ARG/CHL/BRZ chg
1LD1773001 запросить цену →CARTON* ADS-2800W FOR GER/UK/PND/CEE
1LD1860001 запросить цену →CARTON ADS-2800W FOR CHN d
1LD1859001 запросить цену →CARTON* ADS-2800W FOR TWN/ASA/GUL/KOR/IND/OCE
1LD1806001 запросить цену →CARTON ADS-3000N FOR GER/UKc/PND/CEE
1LD1862001 запросить цену →CARTON ADS-3000N FOR CHN
1LD1861001 запросить цену →CARTON ADS-3000N FOR ASA/GUL/KOR/IND/OCE
1LD1746001 запросить цену →CARTON ADS-3600W FOR GER/UK/PND/CEE
1LD1864001 запросить цену →CARTON ADS-3600W FOR CHN
1LD1863001 запросить цену →CARTON ADS-3600W FOR TWN/ASA/GUL/KOR/IND/OCE
2LD1403001 запросить цену →POLYSTYRENE PAD в сборе ADS2
3LD1406001 запросить цену →ACCESSORY PAD ADS2
4LD1407001 запросить цену →BAG 570X450H
