Brother IMAGECENTER ADS 2000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

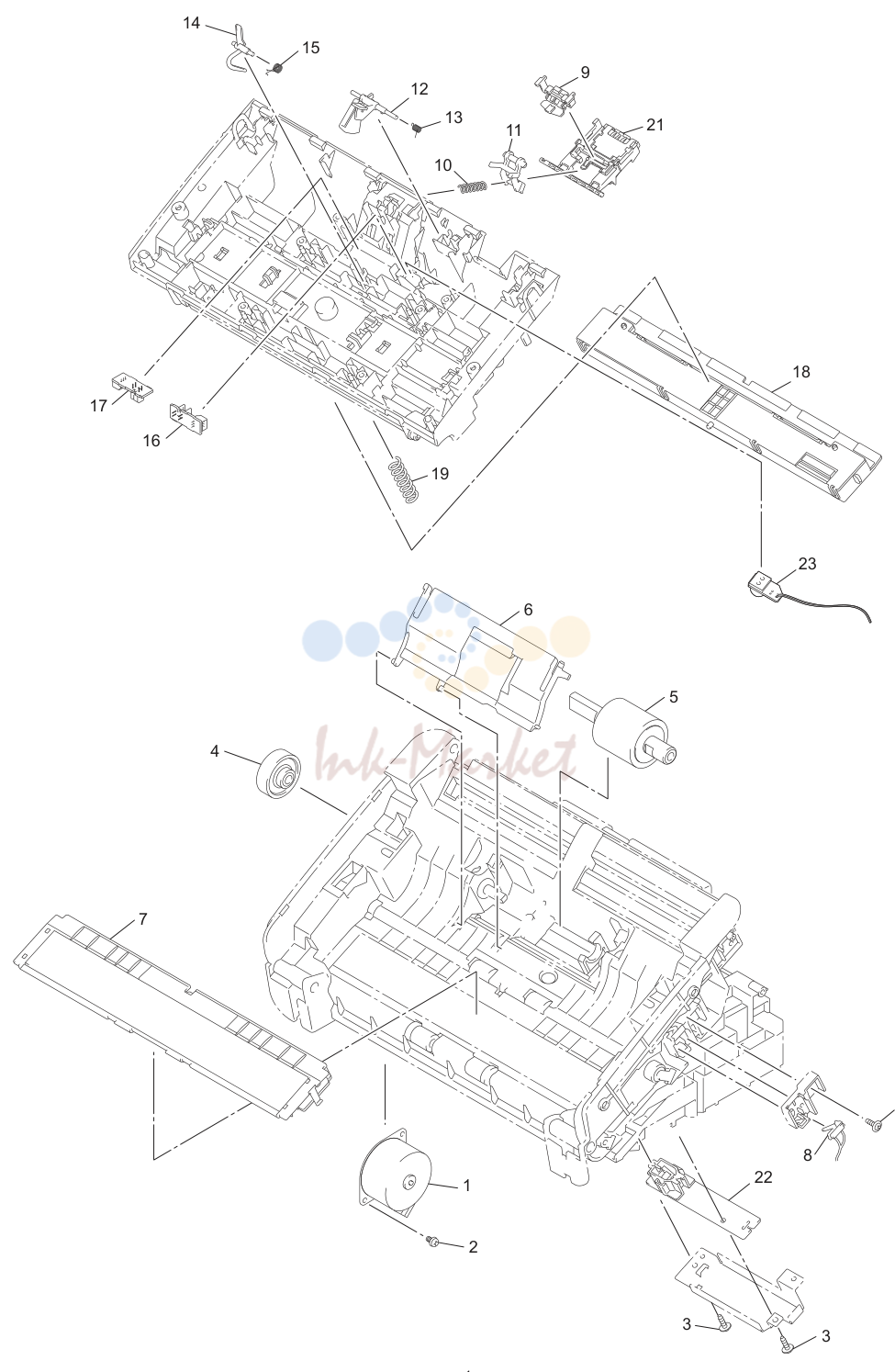

SCANNER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6050001 запросить цену → | главный мотор |
| 3 | LU5694001 запросить цену → | саморез BIND B M3X10 |
| 4 | LD6056001 запросить цену → | ONE WAY муфта |
| 5 | LD6187001 ✓ в наличии | PICK-UP ролик в сборе |
| 6 | LD6065001 запросить цену → | PICK-UP ролик крышка в сборе |
| 7 | LD1140001 запросить цену → | FIRST SIDE SCANNING CIS в сборе CHG |
| 8 | LD6082001 запросить цену → | передний крышка датчик |
| 9 | LD6092001 под заказ | отделения PAD в сборе |
| 10 | LD6098001 запросить цену → | отделения пружина |
| 11 | LD6099001 запросить цену → | отделения ARM |
| 12 | LD6106001 запросить цену → | DOCUMENT DETECTION ACTUATOR |
| 13 | LD6107001 запросить цену → | DOCUMENT DETECTION ACTUATOR пружина |
| 14 | LD6108001 запросить цену → | DOCUMENT SCANNING POSITION ACTUATOR |
| 15 | LD6109001 запросить цену → | DOCUMENT SCANNING POSITION ACTUATOR пружина |
| 16 | LG6753001 запросить цену → | DOCUMENT DETECTION датчик плата |
| 17 | LG6753001 запросить цену → | DOCUMENT SCANNING POSITION датчик плата |
| LD1141001 запросить цену → | SECOND SIDE SCANNING CIS в сборе | |
| 19 | LD6125001 запросить цену → | SECOND SIDE SCANNING CIS пружина |
| 20 | LD6253001 запросить цену → | DOUBLE FEEDING датчик плата в сборе (SP) del |
| LD6284001 запросить цену → | отделения PAD крышка в сборе (SP) | |
| 22 | LD6084001 запросить цену → | ULTRA SONIC R плата:B57T060 в сборе add |
| 23 | LD6110001 запросить цену → | ULTRA SONIC S плата:B57T061 в сборе add |
лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6003001 запросить цену → | TOP крышка в сборе |
| 2 | LD6011001 запросить цену → | DOCUMENT направляющая LS |
| 3 | LD6012001 запросить цену → | DOCUMENT направляющая RS |
| 4 | LD6014001 запросить цену → | EXIT TRAY в сборе |

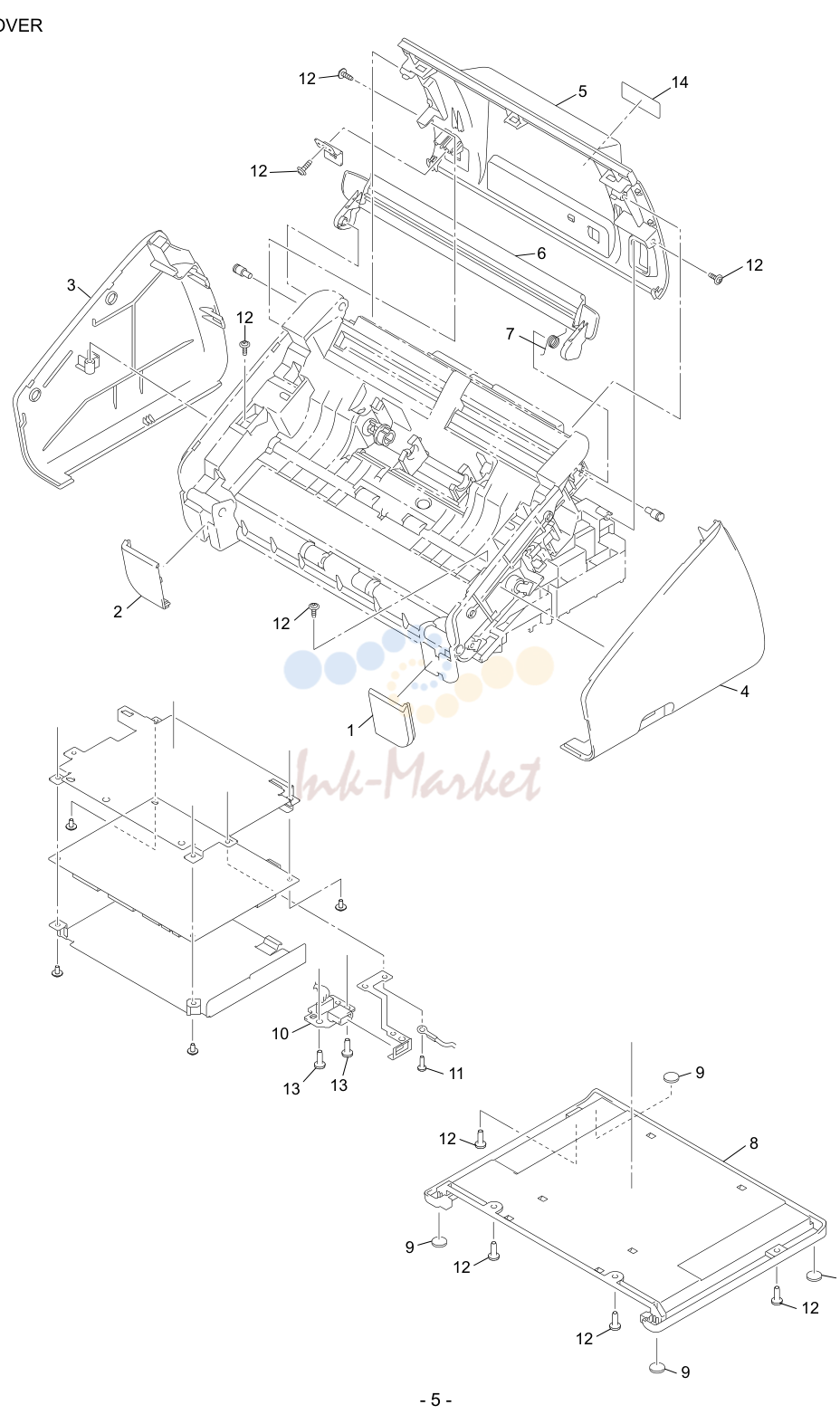

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6017001 запросить цену → | передний крышка R |
| 2 | LD6018001 запросить цену → | передний крышка L |
| 3 | LD6019001 запросить цену → | SIDE крышка L |
| 4 | LD6171001 запросить цену → | SIDE крышка R |
| 5 | LD6021001 запросить цену → | BACK крышка |
| 6 | LD6022001 запросить цену → | BACK крышка S |
| 7 | LD6023001 запросить цену → | BACK крышка S пружина |
| 8 | LD6025001 запросить цену → | BOTTOM крышка |
| 9 | LP1763001 запросить цену → | RUBBER FOOT |
| 10 | LV0531001 запросить цену → | USB HOST RELAY плата в сборе |
| 11 | LU5694001 запросить цену → | саморез BIND B M3X10 |
| 12 | LU5830001 запросить цену → | саморез CUP B M3X10 |
| 13 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 14 | LJ4541001 запросить цену → | HOT LINE LABEL FOR CHE |
| 14 | LS8694001 запросить цену → | WARNING LABEL BRZ FOR BRZ |
| LU1364001 запросить цену → | WARNING LABEL NORDIC 2 FOR PND | |
| 14 | UH3297001 запросить цену → | C-TICK MARK FOR OCE |

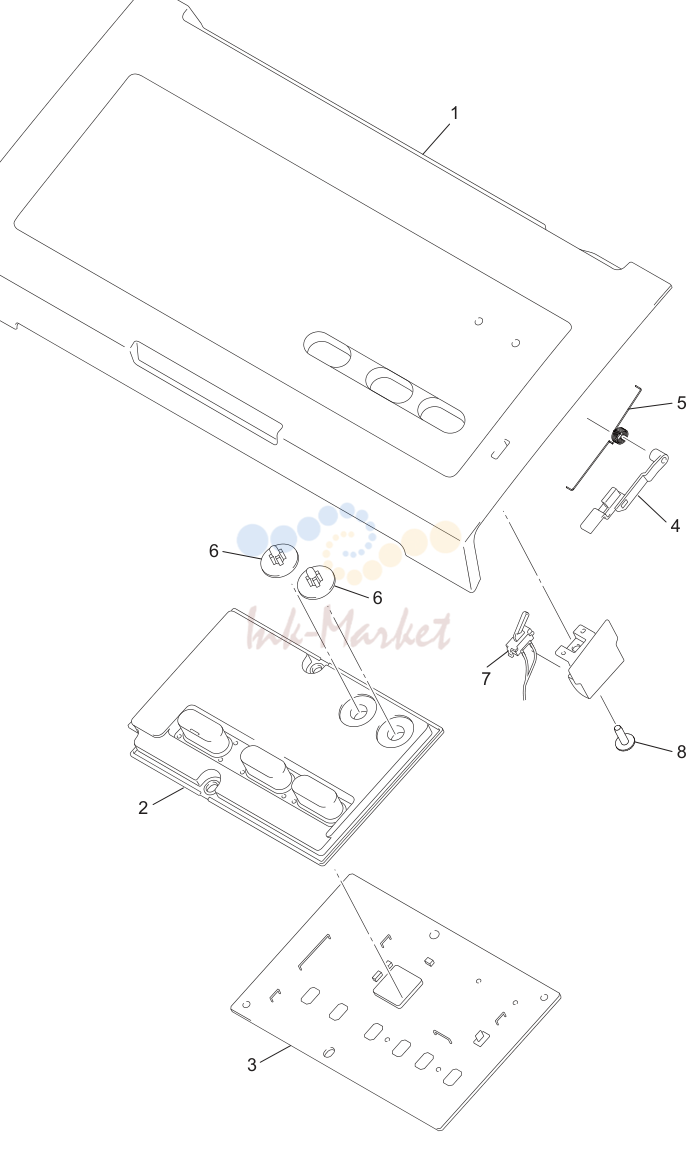

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6033001 запросить цену → | передний крышка PANEL FOR ADS-2000 |
| 1 | LD6163001 запросить цену → | передний крышка PANEL FOR ADS-2100 |
| 2 | LD6035001 запросить цену → | RUBBER KEY |
| 3 | LD6159001 запросить цену → | PANEL плата в сборе |
| 4 | LD6037001 запросить цену → | TOP крышка ACTUATOR |
| 5 | LD6038001 запросить цену → | TOP крышка ACTUATOR пружина |
| 6 | LD6039001 запросить цену → | LED направляющая |
| 7 | LD6161001 запросить цену → | TOP крышка датчик |
| 8 | LU5694001 запросить цену → | саморез BIND B M3X10 |
плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6150001 запросить цену → | MAIN плата в сборе |
| 2 | LD6131001 запросить цену → | POWER SUPPLY плата в сборе 110V FOR US/CAN/BRZ |
| 2 | LD6143001 запросить цену → | POWER SUPPLY плата в сборе 230V |
| 2 | LD6261001 запросить цену → | POWER SUPPLY плата в сборе 230V FOR CHN |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG4400001 запросить цену → | AC CORD BAG в сборе LF UL/CSA FOR US/CAN |
| 1 | LG5717001 запросить цену → | AC CORD BAG в сборе LF VDE FOR GER/ASA/GUL/RUS/PND/CEE |
| 1 | LG5692001 запросить цену → | AC CORD BAG в сборе LF UK FOR UK/ASA/GUL |
| 1 | LT1404001 запросить цену → | AC CORD BAG в сборе LF CCC FOR CHN |
| 1 | LT2260001 запросить цену → | AC CORD BAG в сборе LF SEV FOR CHE |
| 1 | LG6404001 запросить цену → | AC CORD BAG в сборе LF ZAF FOR ZAF |
| 1 | LT0921001 запросить цену → | AC CORD BAG в сборе LF ARG IRAM FOR ARG |
| 1 | LG6426001 запросить цену → | AC CORD BAG в сборе LF CHILE FOR ARG |
| 1 | LT2346001 запросить цену → | AC CORD BAG в сборе LF BRZ FOR BRZ |
| 1 | LT0935001 запросить цену → | AC CORD BAG в сборе LF KOR S FOR KOR |
| 1 | LG5734001 запросить цену → | AC CORD BAG в сборе LF SAA FOR OCE |
| 1 | LG5736001 запросить цену → | AC CORD BAG в сборе LF DEMKO FOR PND |
| 1 | LG7005001 запросить цену → | AC CORD BAG в сборе LF ISRAEL FOR CEE |
| 2 | LJ9803001 запросить цену → | USB шлейф 2.0 |
| 3 | LD6290001 запросить цену → | CARRIER SHEET в сборе |
| 4 | LD6531001 запросить цену → | DVDROM LABEL в сборе chg |
| 4 | LD6535001 запросить цену → | DVDROM LABEL в сборе FOR CHN chg |
| 4 | LD6536001 запросить цену → | DVDROM LABEL в сборе FOR KOR chg |
| 5 | LD6942001 запросить цену → | DVDROM FRENCH SHEET FOR CAN chg |

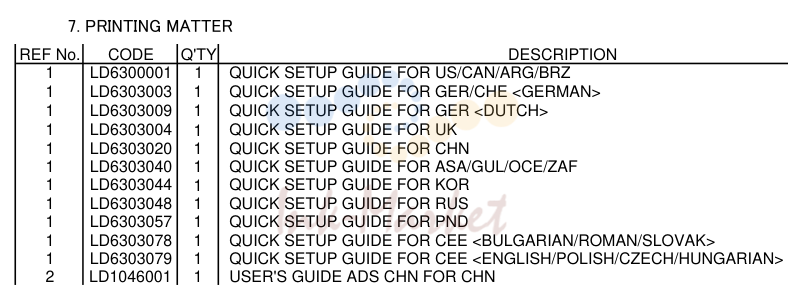

PRINTING MATTER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6300001 запросить цену → | QUICK SETUP направляющая FOR US/CAN/ARG/BRZ |
| 1 | LD6303003 запросить цену → | QUICK SETUP направляющая FOR GER/CHE <GERMAN> |
| 1 | LD6303009 запросить цену → | QUICK SETUP направляющая FOR GER <DUTCH> |
| 1 | LD6303004 запросить цену → | QUICK SETUP направляющая FOR UK |
| 1 | LD6303020 запросить цену → | QUICK SETUP направляющая FOR CHN |
| 1 | LD6303040 запросить цену → | QUICK SETUP направляющая FOR ASA/GUL/OCE/ZAF |
| 1 | LD6303044 запросить цену → | QUICK SETUP направляющая FOR KOR |
| 1 | LD6303048 запросить цену → | QUICK SETUP направляющая FOR RUS |
| 1 | LD6303057 запросить цену → | QUICK SETUP направляющая FOR PND |
| 1 | LD6303078 запросить цену → | QUICK SETUP направляющая FOR CEE <BULGARIAN/ROMAN/SLOVAK> |
| 1 | LD6303079 запросить цену → | QUICK SETUP направляющая FOR CEE <ENGLISH/POLISH/CZECH/HUNGARIAN> |
| 2 | LD1046001 запросить цену → | USER'S направляющая ADS CHN FOR CHN ADD |

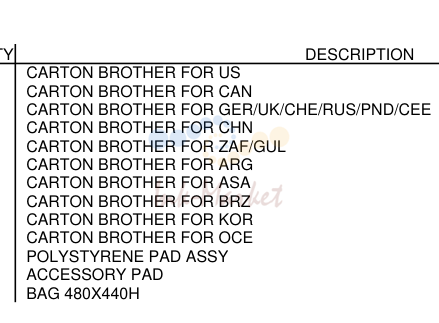

PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD0759001 запросить цену → | CARTON BROTHER FOR US chg |
| 1 | LD0760001 запросить цену → | CARTON BROTHER FOR CAN chg |
| 1 | LD1083001 запросить цену → | CARTON BROTHER FOR GER/UK/CHE/RUS/PND/CEE CHG |
| 1 | LD0973001 запросить цену → | CARTON BROTHER FOR CHN chg |
| 1 | LD1009001 запросить цену → | CARTON BROTHER FOR ZAF/GUL chg |
| 1 | LD0985001 запросить цену → | CARTON BROTHER FOR ARG chg |
| 1 | LD1006001 запросить цену → | CARTON BROTHER FOR ASA chg |
| 1 | LD0987001 запросить цену → | CARTON BROTHER FOR BRZ chg |
| 1 | LD1011001 запросить цену → | CARTON BROTHER FOR KOR chg |
| 1 | LD1013001 запросить цену → | CARTON BROTHER FOR OCE chg |
| 2 | LD6212001 запросить цену → | POLYSTYRENE PAD в сборе |
| 3 | LD6215001 запросить цену → | ACCESSORY PAD |
| 4 | LD6216001 запросить цену → | BAG 480X440H |
OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | LD6340001 запросить цену → | SHEET FOR DOUBLE FEEDING датчик THRESHOLD SETTING |
