Brother IMAGECENTER ADS 1500W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
SCANNER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6712001 запросить цену → | главный мотор |
| 3 | LD6999001 ✓ в наличии | PICK-UP ролик в сборе |
| 4 | LD0500001 запросить цену → | крышка SWITCH в сборе |
| 5 | LD6685001 запросить цену → | CARD DETECTION датчик плата в сборе |
| 6 | LD0501001 запросить цену → | PICK-UP ролик крышка в сборе |
| 7 | LD1074001 запросить цену → | FIRST SIDE CIS узел CHG |
| 8 | LD6690001 запросить цену → | FIRST SIDE CIS FLAT шлейф |
| 9 | LD0633001 ✓ в наличии | отделения PAD в сборе |
| 10 | LD6685001 запросить цену → | DOCUMENT SCANNING POSITION датчик плата в сборе |
| 11 | LD6685001 запросить цену → | DOCUMENT DETECTION датчик плата в сборе |
| 12 | LD6685001 запросить цену → | CARD SCANNING POSITION датчик плата в сборе |
| 13 | LD1075001 запросить цену → | SECOND SIDE CIS узел CHG |
| 14 | LD6689001 запросить цену → | SECOND SIDE CIS FLAT шлейф |

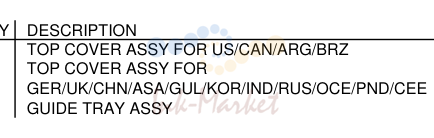

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6990001 запросить цену → | TOP крышка в сборе FOR US/CAN/ARG/BRZ |
| 1 | LD0592001 запросить цену → | TOP крышка в сборе FOR |
| 2 | LD6992002 запросить цену → | направляющая TRAY в сборе |

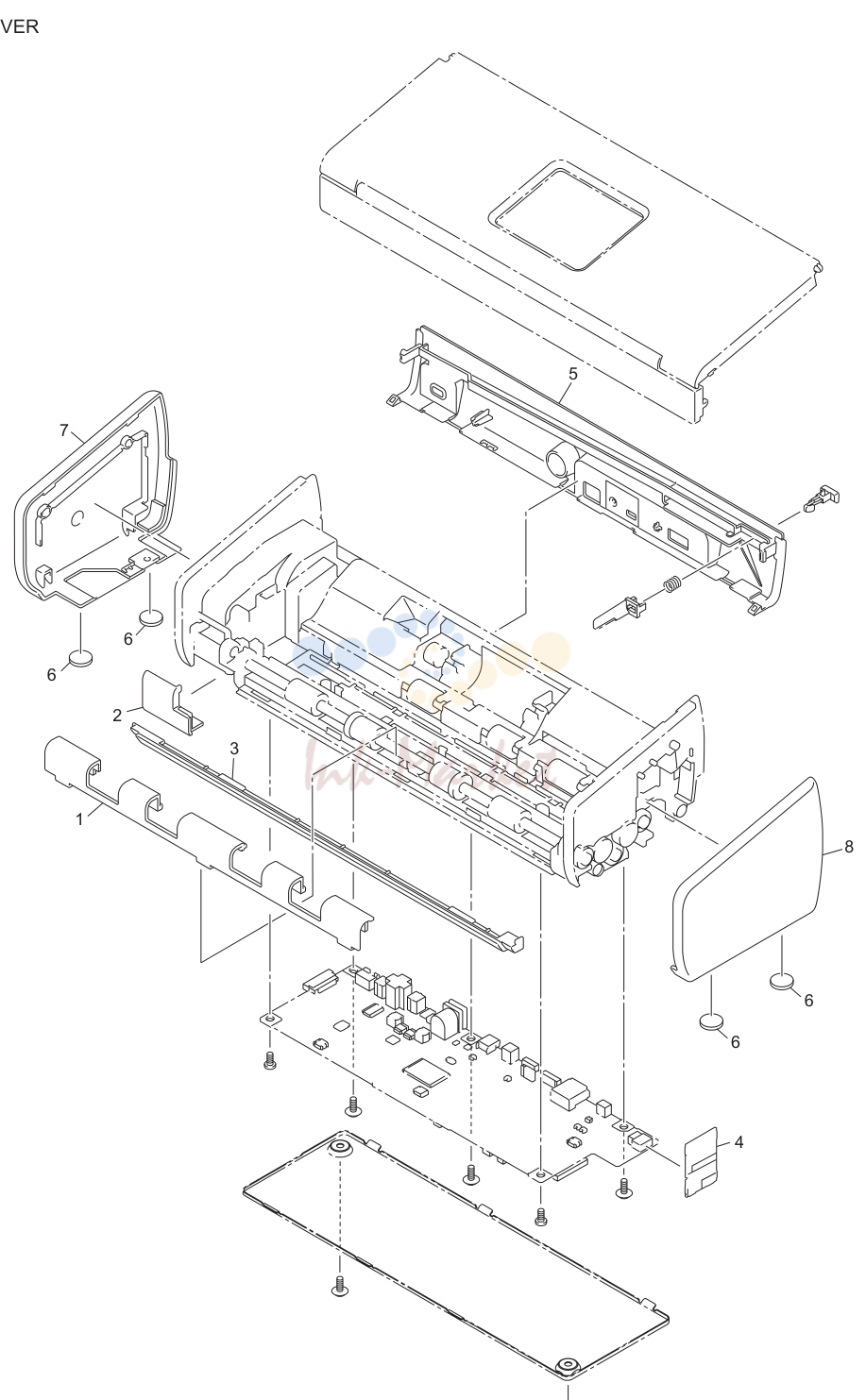

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD6795001 запросить цену → | EJECTION ролик крышка |
| 2 | LD6945001 запросить цену → | передний крышка L |
| 3 | LD6799002 запросить цену → | передний UNDER крышка |
| 4 | LT2822001 запросить цену → | WIRELESS LAN плата в сборе |
| 5 | LD6801002 запросить цену → | BACK крышка |
| 6 | LD6802001 запросить цену → | BOTTOM RUBBER |
| 7 | LD0887002 запросить цену → | SIDE крышка L в сборе |
| 8 | LD0888002 запросить цену → | SIDE крышка R в сборе |

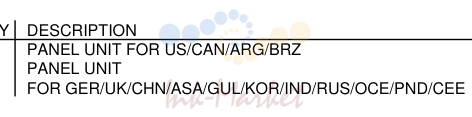

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD0647001 запросить цену → | PANEL узел FOR US/CAN/ARG/BRZ |
| 1 | LD0649001 запросить цену → | PANEL узел |

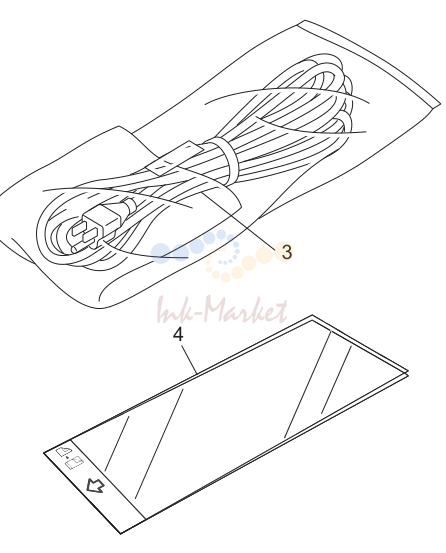

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LW2617001 запросить цену → | USB шлейф 2.0 |
| 3 | LW2359001 запросить цену → | POWER CORD LF CSA FOR US/CAN |
| 3 | LN8126001 запросить цену → | POWER SUPPLY CORD EU FOR GER/ASA/RUS/PND/CEE |
| 3 | LN8125001 запросить цену → | POWER SUPPLY CORD BS FOR UK/GUL |
| 3 | LW5704001 запросить цену → | POWER SUPPLY CORD FOR CHN |
| 3 | XD0111151 запросить цену → | POWER SUPPLY CORD:IRAM FOR ARG |
| 3 | LB9745001 запросить цену → | POWER SUPPLY CORD BRZ |
| 3 | LN8129001 запросить цену → | POWER SUPPLY CORD FOR KOR |
| 3 | LN8127001 запросить цену → | POWER SUPPLY CORD AUS FOR OCE |
| 4 | LD0703001 запросить цену → | RECEIPT CARRIER SHEET в сборе FOR US/GER/UK/RUS/PND/CEE |

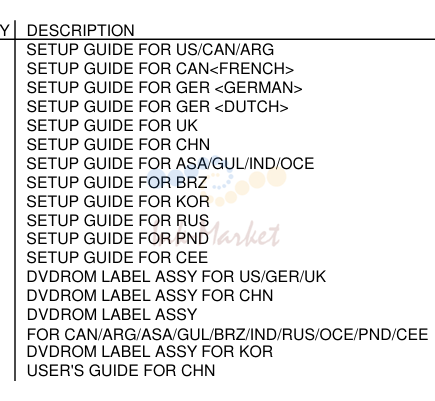

PRINTING MATTER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD0991001 запросить цену → | SETUP направляющая FOR US/CAN/ARG chg |
| 1 | LD0992001 запросить цену → | SETUP направляющая FOR CAN<FRENCH> |
| 1 | LD0681003 запросить цену → | SETUP направляющая FOR GER <GERMAN> |
| 1 | LD0681009 запросить цену → | SETUP направляющая FOR GER <DUTCH> |
| 1 | LD0681004 запросить цену → | SETUP направляющая FOR UK |
| 1 | LD1016001 запросить цену → | SETUP направляющая FOR CHN |
| 1 | LD0681040 запросить цену → | SETUP направляющая FOR ASA/GUL/IND/OCE |
| 1 | LD1057001 запросить цену → | SETUP направляющая FOR BRZ |
| 1 | LD0681044 запросить цену → | SETUP направляющая FOR KOR |
| 1 | LD0681048 запросить цену → | SETUP направляющая FOR RUS |
| 1 | LD0681057 запросить цену → | SETUP направляющая FOR PND |
| 1 | LD0681078 запросить цену → | SETUP направляющая FOR CEE |
| 2 | LD0690001 запросить цену → | DVDROM LABEL в сборе FOR US/GER/UK |
| 2 | LD1020001 запросить цену → | DVDROM LABEL в сборе FOR CHN |
| 2 | LD0911001 запросить цену → | DVDROM LABEL в сборе |
| 2 | LD0961001 запросить цену → | DVDROM LABEL в сборе FOR KOR |
| 3 | LD1017001 запросить цену → | USER'S направляющая FOR CHN |

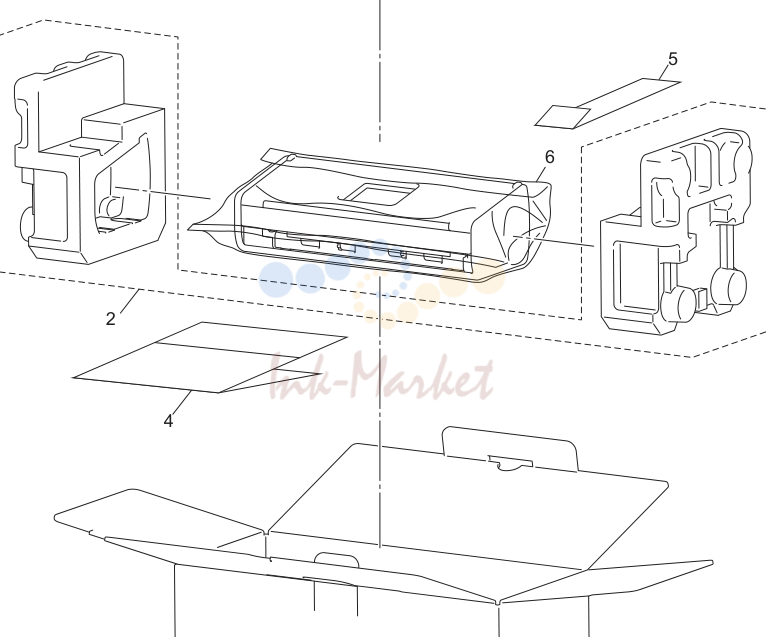

PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LD0699001 запросить цену → | CARTON BROTHER FOR US |
| 1 | LD0979001 запросить цену → | CARTON BROTHER FOR CAN |
| 1 | LD1022001 запросить цену → | CARTON BROTHER FOR GER/UK/RUS/PND/CEE chg |
| 1 | LD0717001 запросить цену → | CARTON BROTHER FOR CHN |
| 1 | LD1005001 запросить цену → | CARTON BROTHER FOR ARG |
| 1 | LD0715001 запросить цену → | CARTON BROTHER FOR ASA/GUL/KOR/IND/OCE |
| 1 | LD1030001 запросить цену → | CARTON BROTHER FOR BRZ |
| 2 | LD0577001 запросить цену → | POLYSTYRENE PAD в сборе |
| 3 | LD0580001 запросить цену → | ACCESSORY PAD |
| 4 | LD0812001 запросить цену → | ролик PROTECT PAD |
| 5 | LD0906001 запросить цену → | CARD ролик PROTECT PAD |
| 6 | LD0581001 запросить цену → | BAG 380X265H |

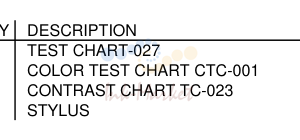

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF8263001 запросить цену → | TEST CHART-027 |
| 2 | UF9258001 запросить цену → | COLOR TEST CHART CTC-001 |
| 3 | UF4600001 запросить цену → | CONTRAST CHART TC-023 |
| 4 | XA9940051 запросить цену → | STYLUS |
