Brother HL L3290CDW MFC L3710CW MFC L3750CDW MFC L3770CDW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

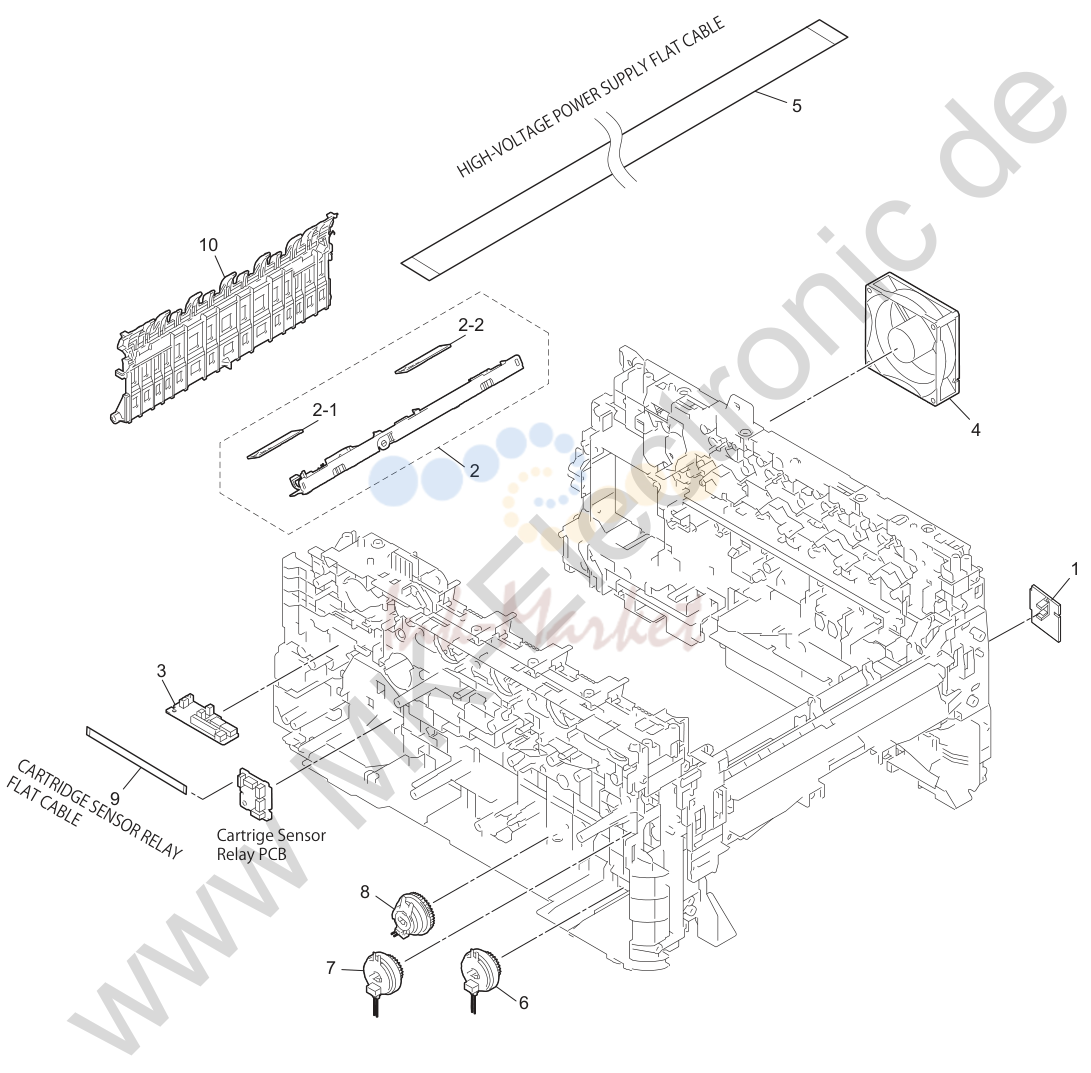

рама

рама

№АртикулНаименование
6LY6134001 запросить цену →T1 PICK-UP муфта
7LY6136001 запросить цену →REGISTRATION муфта
8LR2302001 запросить цену →DEVELOP RELEASE муфта

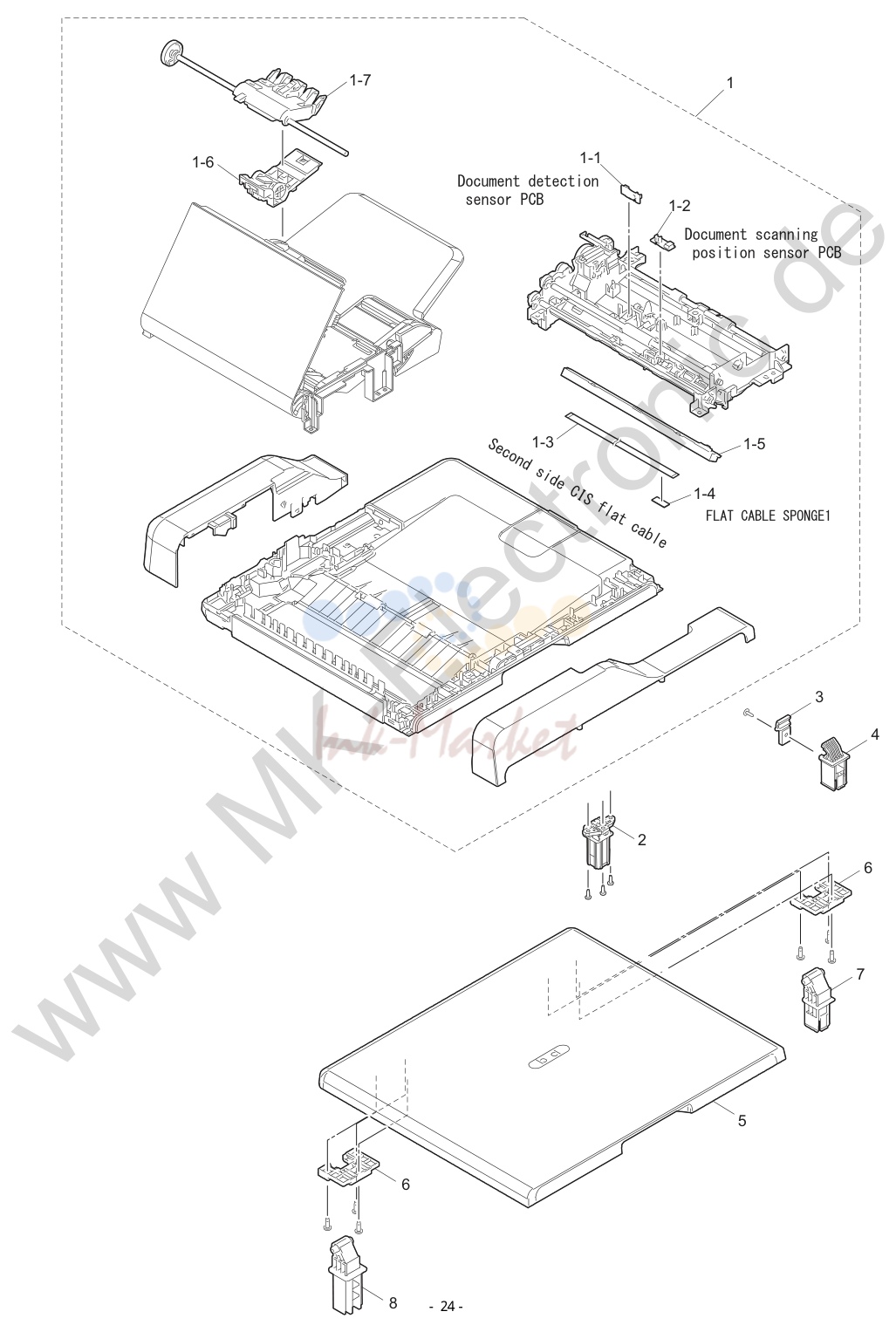

ADF

ADF

№АртикулНаименование
1-1LG6753001 запросить цену →DOCUMENT DETECTION датчик плата DCP-9030CDN c
1-2LG6753001 запросить цену →DOCUMENT SCANNING POSITION DCP-9030CDN
3LS8155001 запросить цену →HINGE R SUPPORT DCP-9030CDN
4LX5180010 запросить цену →HINGE R DCP-9030CDN

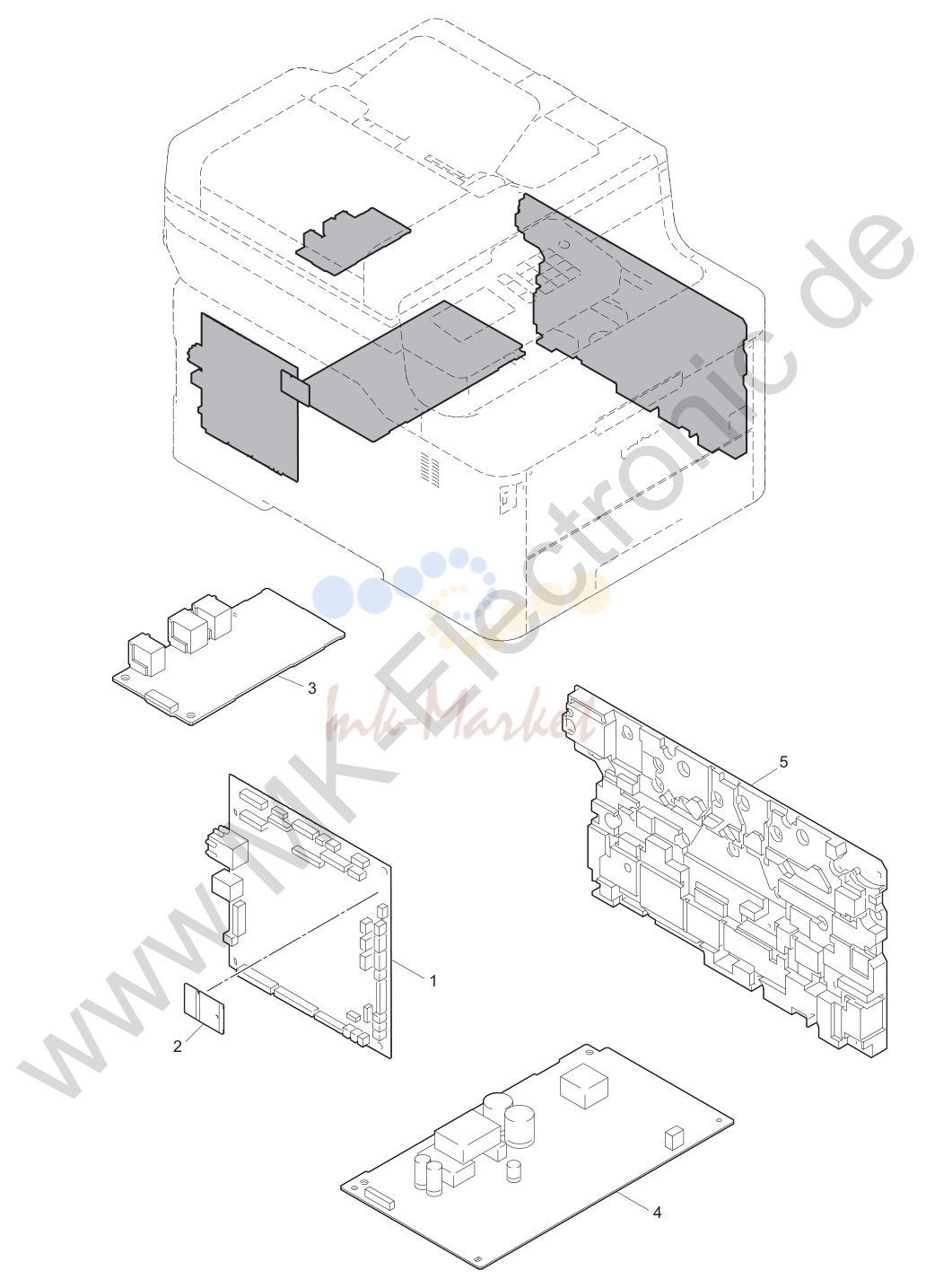

плата

плата

№АртикулНаименование
2LD1969001 запросить цену →WIRELESS LAN плата DCP-L3510CDW

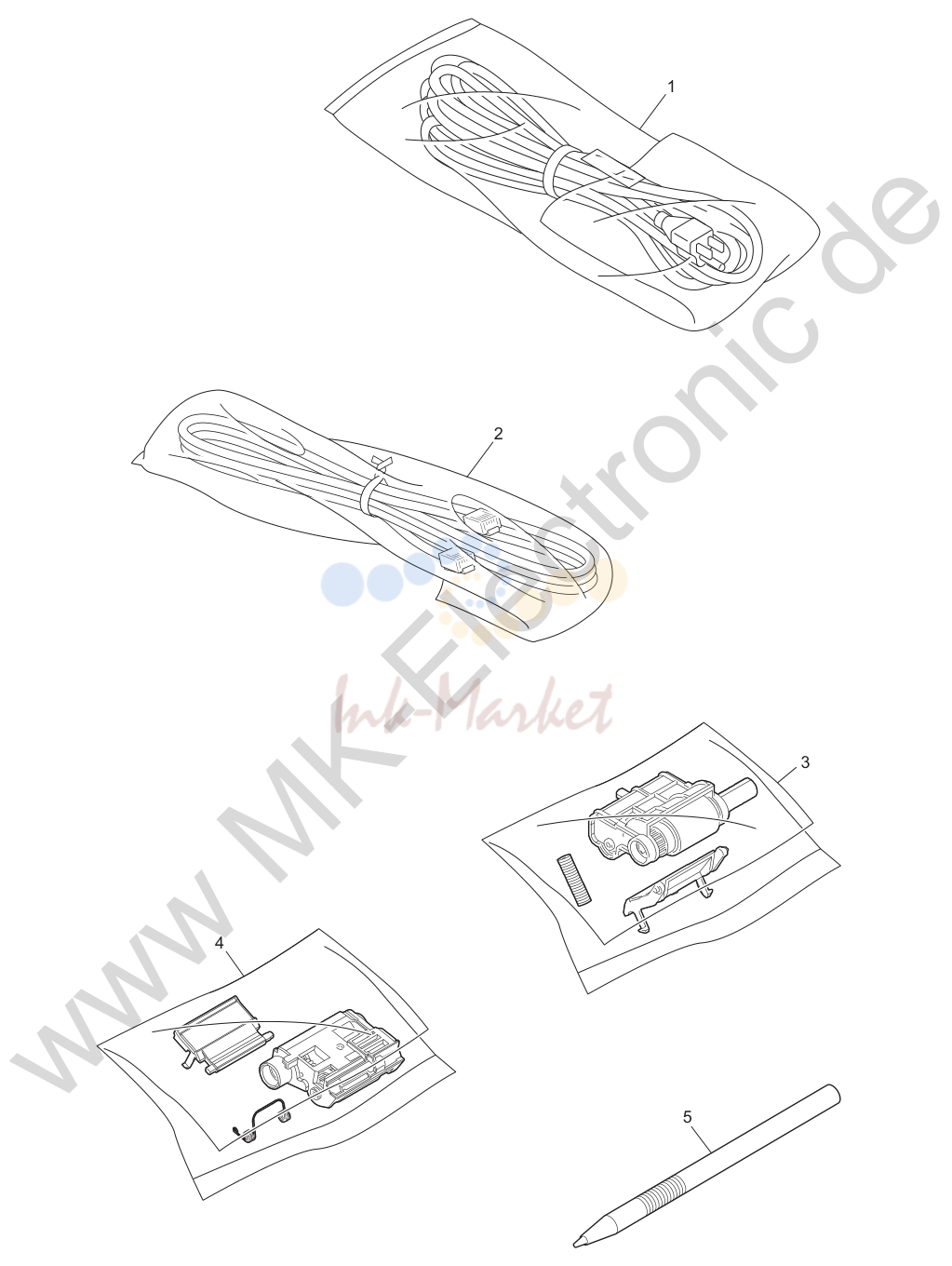

OPTION

OPTION

№АртикулНаименование
1LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S FOR ARL/NZ
1LV1465001 запросить цену →AC CORD BAG в сборе LF INMETRO FOR BRA
1LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE FOR CHL
1LV1093001 запросить цену →AC CORD BAG в сборе LF CHN S/BRO FOR CHN
1LV0364001 запросить цену →AC CORD BAG в сборе LF VDE S FOR GER/FRA/BEL/NLD/IBE/
1LT0613001 запросить цену →AC CORD BAG в сборе LF IND FOR IND e
1LT2259001 запросить цену →AC CORD BAG в сборе LF SEV FOR SWI
1LM9362001 запросить цену →AC CORD BAG в сборе LF UL/CSA FOR USA/CAN
1LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S DCP-L3510CDW FOR UK/GULF
1LV1381001 запросить цену →AC CORD BAG в сборе LF PERU V DCP-L3551CDW FOR CHL
1LG6404001 запросить цену →AC CORD BAG в сборе LF SAF DCP-L3551CDW FOR GULF c
1LT0935001 запросить цену →AC CORD BAG в сборе LF KOR S MFC-L3750CDW FOR KOR
2LG3077001 запросить цену →TELEPHONE LINE CORD CSA MFC-9150CDN
2UG3625001 запросить цену →TELEPHONE LINE CORD GER MFC-L3710CW FOR GER
2UG3626001 запросить цену →TELEPHONE LINE CORD UK6P MFC-L3710CW FOR UK
2UG3290001 запросить цену →TELEPHONE LINE CORD NZ lMFC-L3710CW FOR NZ
2UG3627001 запросить цену →TELEPHONE LINE COERD FRA MFC-L3710CW FOR FRA/BEL/NLD
2LG7202001 запросить цену →TELEPHONE LINE CORD SWI MFC-L3730CDN FOR SWI
2LT2144001 запросить цену →TELEPHOKNE LINE CORD ITA MFC-L3730CDN FOR ITA
2LG5827001 запросить цену →TELEPHONE LINE CORD RJ45 MFC-L3730CDN FOR PND
2LT3317001 запросить цену →TELEPHONE LINE CORD CSA2 MFC-L3745CDW
5XA9940051 запросить цену →TOUCH PEN
LJ9803001 запросить цену →USB шлейф 2.0 (1.8METER)
