Brother HL L2300D HL L2320D HL L2340DW HL L2360DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L & DRIVE узел
- рама
- лазер-узел
- PAPER кассета
- узел закрепления (печь)
- COVERS & LABELS
- плата
- ACCESSORIES
- PRINTED MATERIALS
- PACKING MATERIALS

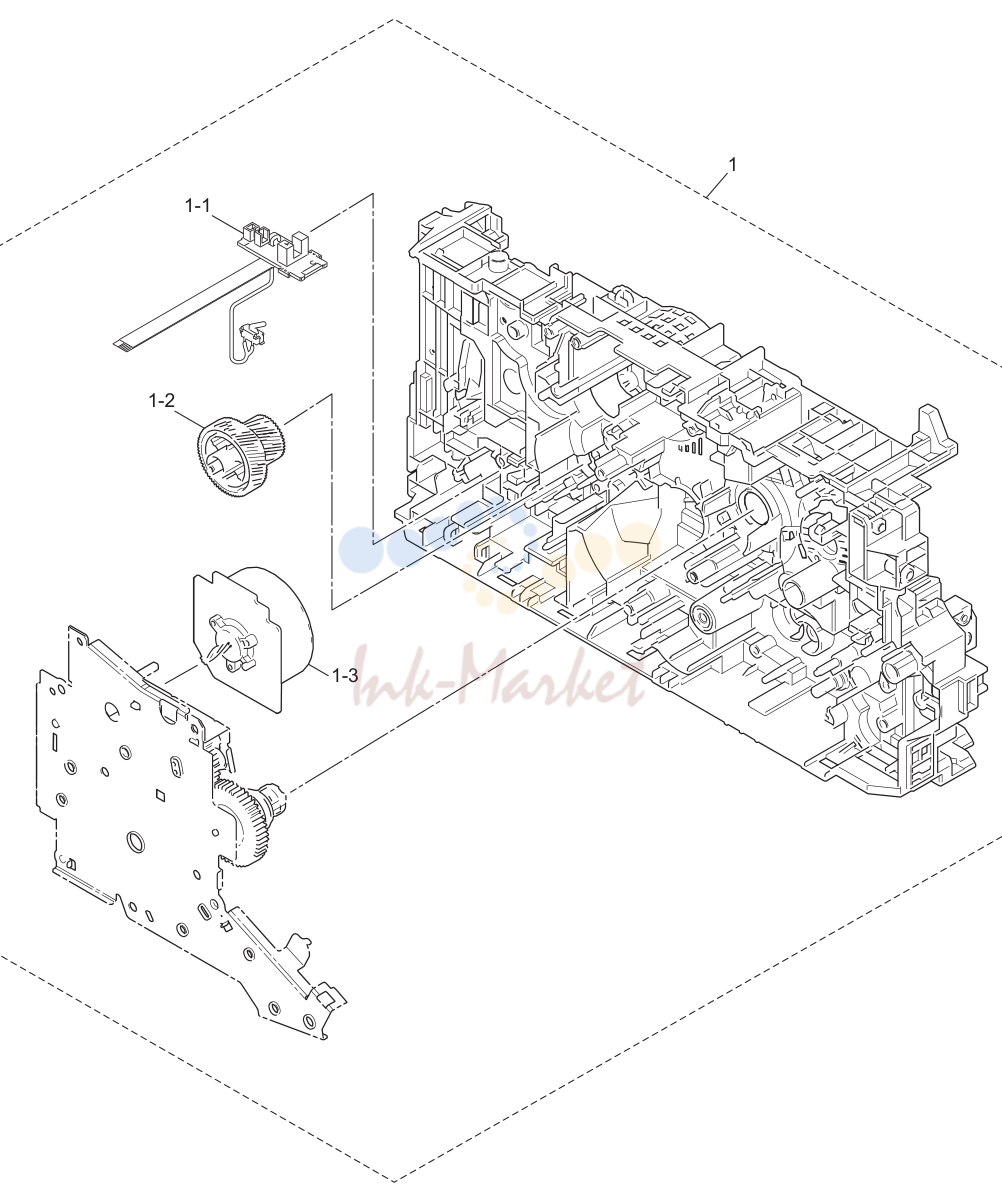

рама L & DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9001001 запросить цену → | основная рама L в сборе HL-L2300D FOR US/ITA/FRA/BEL/NLD/IBR |
| 1 | LY9365001 запросить цену → | основная рама L в сборе HL-L2360DN FOR US/ITA/FRA/BEL/NLD/IBR |
| 1-1 | LV1288001 запросить цену → | EJECT датчик плата в сборе |
| 1-2 | LY9029001 ✓ в наличии | FUSER шестерня 67R/40R |
| 1-3 | LY9037001 под заказ | главный мотор |

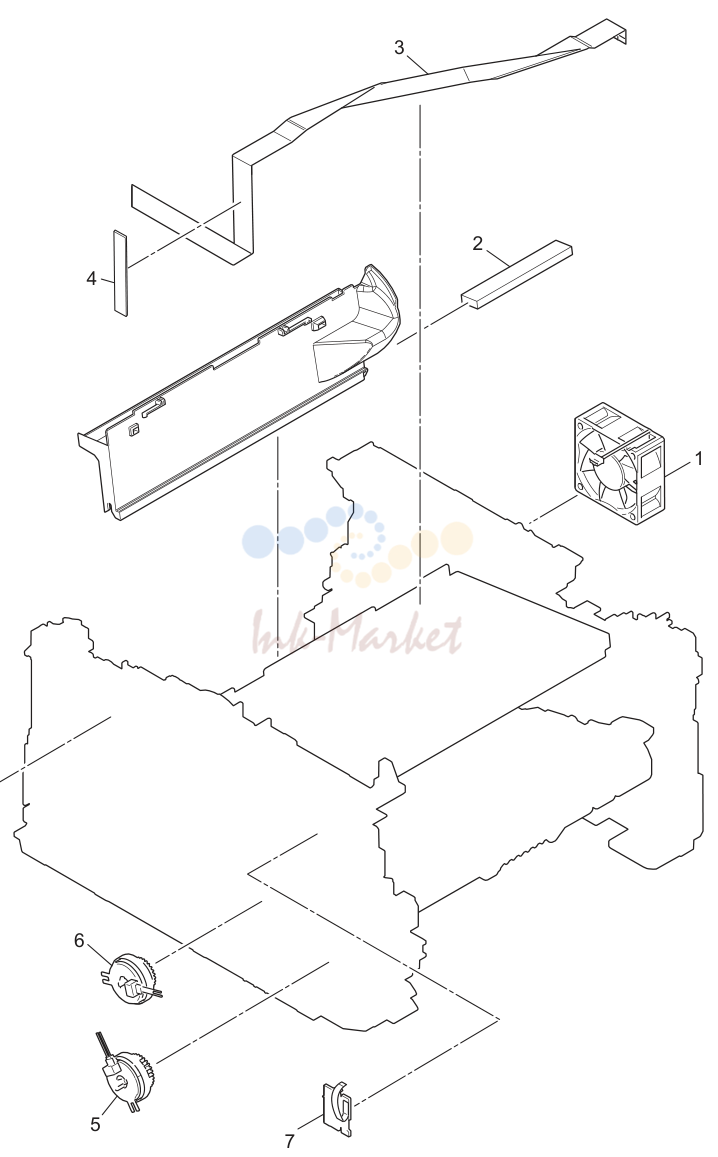

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9348001 ✓ в наличии | вентилятор |
| 2 | LY2141001 запросить цену → | FILTER |
| 3 | LV1226001 ✓ в наличии | HVPS FLAT шлейф |
| 4 | LY9721001 запросить цену → | FLAT шлейф SPONGE |
| 5 | LY2144001 ✓ в наличии | T1 муфта |
| 6 | LY2150001 ✓ в наличии | REGISTRATION муфта |
| 7 | LV1143001 под заказ | NEW тонер датчик плата в сборе |
| 8 | LT2822001 запросить цену → | WIRELESS LAN плата HL-L2340DW |
| 9 | LV1394001 запросить цену → | GASKET HL-L2340DW |
| 10 | LY0872001 запросить цену → | LAN PORT CAP HL-L2360DN |

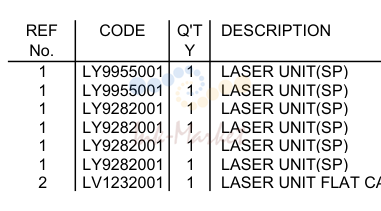

лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9955001 ✓ в наличии | лазер-узел(SP) HL-L2300D |
| 1 | LY9282001 ✓ в наличии | лазер-узел(SP) HL-L2320D |
| 2 | LV1232001 запросить цену → | лазер-узел FLAT шлейф |

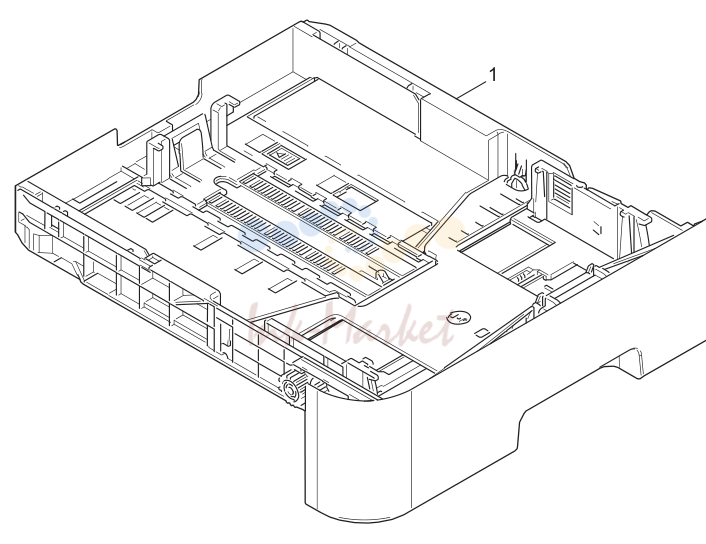

PAPER кассета
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9090011 запросить цену → | лоток бумаги HL-L2300D FOR US |
| 1 | LY9090012 запросить цену → | лоток бумаги HL-L2340DW FOR US |
| 1 | LY9379011 запросить цену → | лоток бумаги HL-L2300D FOR GER/UK/CHE/ITA/ |
| 1 | LY9379012 запросить цену → | лоток бумаги HL-L2340DW FOR GER/UK/CHE/ITA/ |

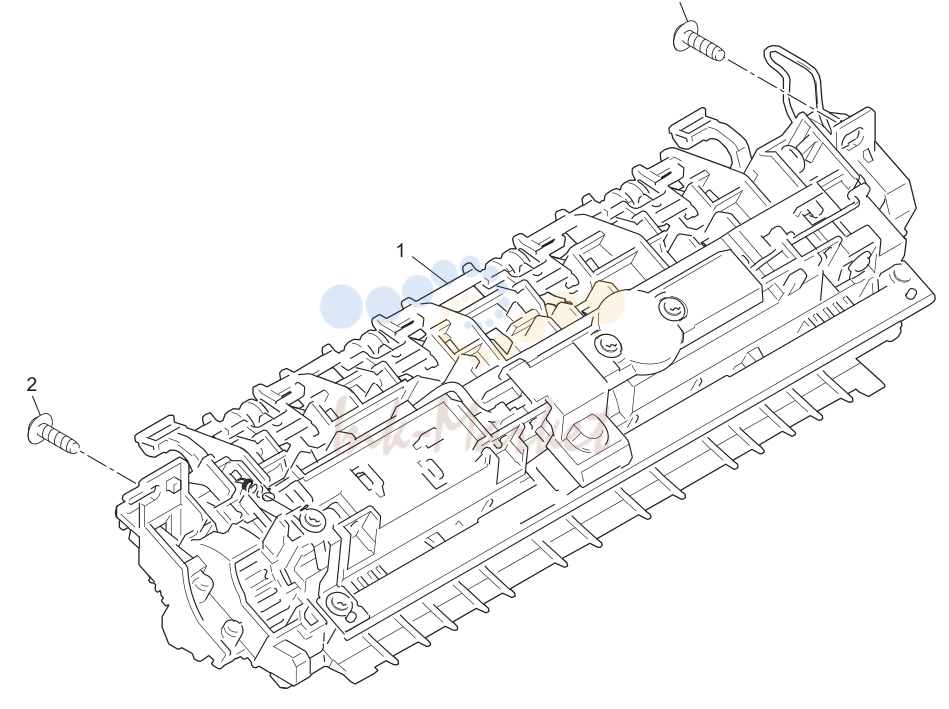

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9388001 запросить цену → | FUSER узел (SP) HL-L2300D FOR US |
| 1 | LY9389001 запросить цену → | FUSER узел (SP) HL-L2300D FOR ITA/FRA/BEL/NLD/IBR |
| 2 | LJ0395001 запросить цену → | саморез PAN B M4X14 |

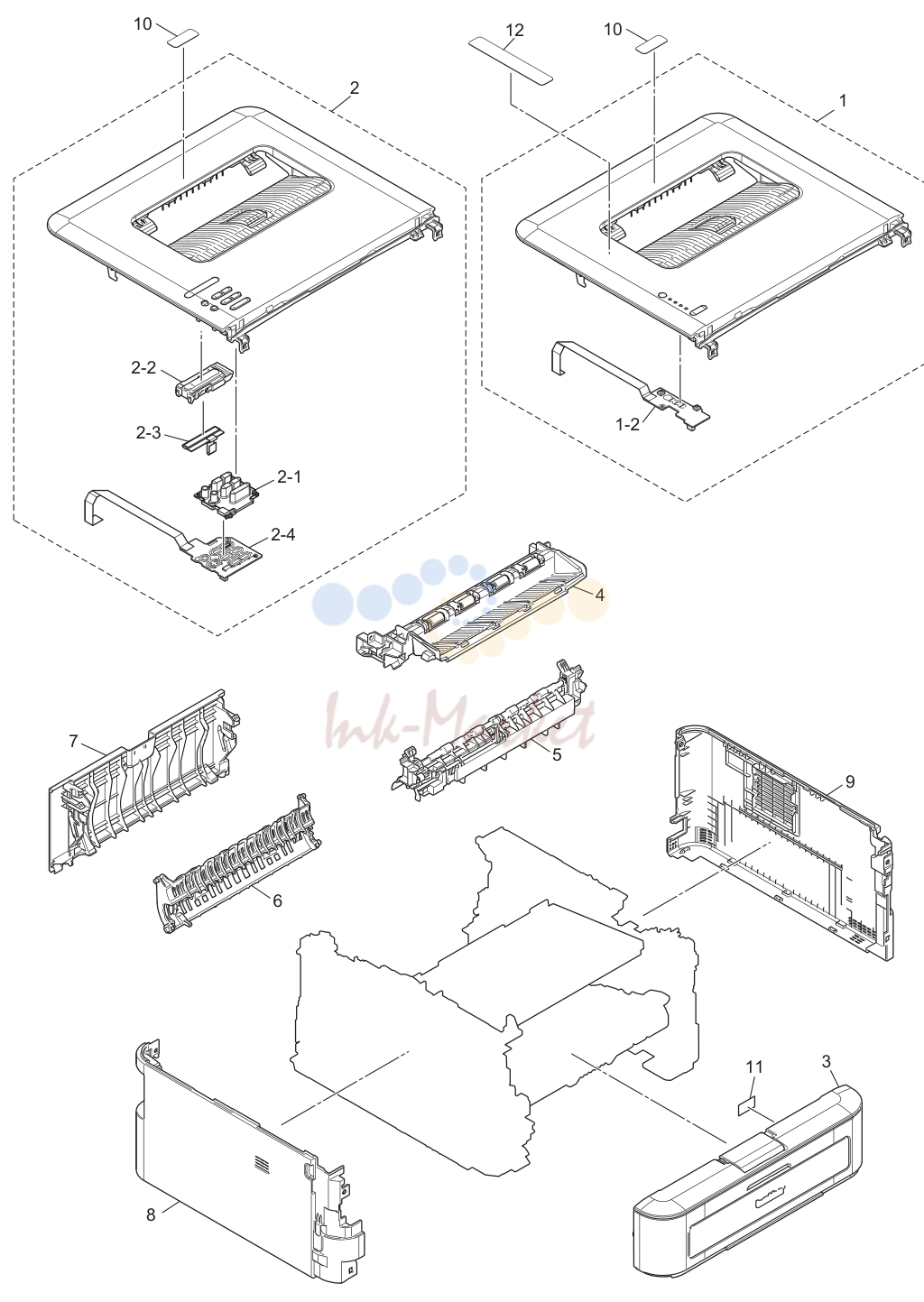

COVERS & LABELS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9958001 запросить цену → | TOP крышка в сборе (SP) HL-L2300D |
| 1-2 | LV1235001 запросить цену → | PANEL плата в сборе HL-L2300D |
| 2 | LY9960001 запросить цену → | TOP крышка в сборе (SP) HL-L2340DW |
| 2-1 | LY9370001 запросить цену → | RUBBER KEY HL-L2340DW |
| 2-1 | LY9935001 запросить цену → | RUBBER KEY HL-L2360DN |
| 2-2 | LY9298001 запросить цену → | LCD крышка HL-L2340DW |
| 2-4 | LV1234001 запросить цену → | PANEL плата в сборе HL-L2340DW |
| 3 | LY9121001 запросить цену → | передний крышка в сборе HL-L2300D FOR US |
| 3 | LY9121002 под заказ | передний крышка в сборе HL-L2340DW FOR US |
| 3 | LY9593001 запросить цену → | передний крышка в сборе HL-L2300D FOR GER/UK/CHE/ITA/ |
| 3 | LY9593002 запросить цену → | передний крышка в сборе HL-L2340DW FOR GER/UK/CHE/ITA/ |
| 4 | LY9130003 ✓ в наличии | INNER CHUTE в сборе HL-L2300D |
| 4 | LY9130001 запросить цену → | INNER CHUTE в сборе HL-L2320D |
| 4 | LY9130002 ✓ в наличии | INNER CHUTE в сборе HL-L2360DN |
| 5 | LY9136001 запросить цену → | FUSER крышка |
| 6 | LY9146001 ✓ в наличии | OUTER CHUTE в сборе |
| 7 | LY9148001 запросить цену → | BACK крышка HL-L2300D |
| 7 | LY9148002 запросить цену → | BACK крышка HL-L2340DW |
| 8 | LY9144001 запросить цену → | SIDE крышка L HL-L2300D |
| 8 | LY9144002 запросить цену → | SIDE крышка L HL-L2340DW |
| 8 | LY9287002 запросить цену → | SIDE крышка L HL-L2360DN |
| 9 | LY9145001 запросить цену → | SIDE крышка R HL-L2300D FOR US |
| 9 | LY9145002 запросить цену → | SIDE крышка R HL-L2340DW FOR US |
| 9 | LY9288001 запросить цену → | SIDE крышка R HL-L2300D FOR GER/UK/CHE/ITA/ |
| 9 | LY9288002 запросить цену → | SIDE крышка R HL-L2340DW FOR GER/UK/CHE/ITA/ |
| 10 | LY9548001 запросить цену → | MODEL пластина HL-L2300D |
| 10 | LY9329001 запросить цену → | MODEL пластина HL-L2320D |
| 10 | LY9549001 запросить цену → | MODEL пластина HL-L2340DW |
| 10 | LY9550001 запросить цену → | MODEL пластина HL-L2360DN |
| 10 | LY9377001 запросить цену → | MODEL пластина HL-L2360DW |
| 10 | LY9374001 запросить цену → | MODEL пластина HL-L2365DW |
| 11 | LY9406001 запросить цену → | LABEL CAUTION передний US 20X100 HL-L2300D FOR US |
| 11 | LY9407001 запросить цену → | LABEL CAUTION передний 20X35 HL-L2300D FOR GER/UK/CHE/ITA/ |

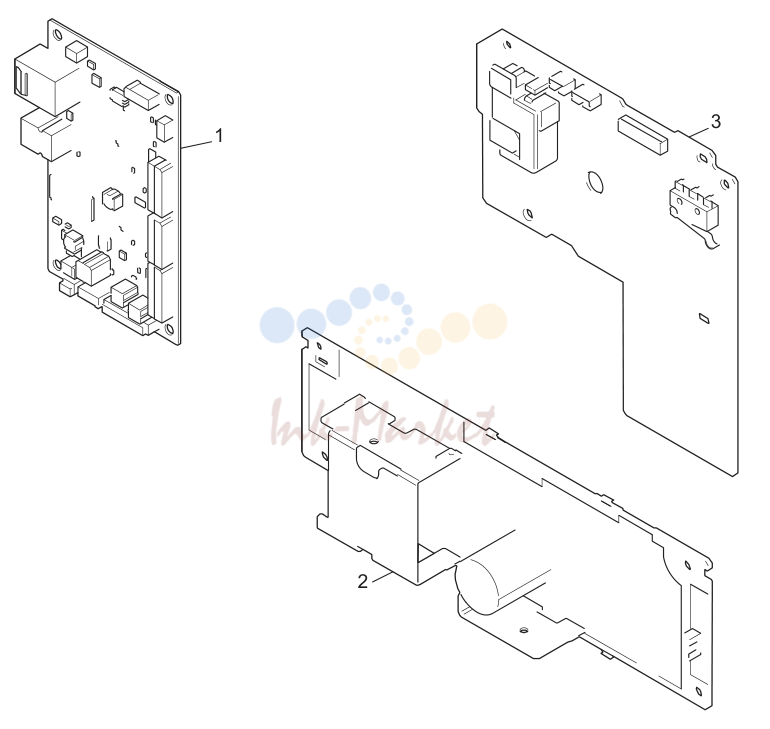

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV1362001 запросить цену → | MAIN плата в сборе HL-L2300D |
| 1 | LV1327001 запросить цену → | MAIN плата в сборе HL-L2340DW |
| 1 | LV1324001 запросить цену → | MAIN плата в сборе HL-L2360DN |
| 1 | LV1286001 запросить цену → | MAIN плата в сборе HL-L2360DW |
| 1 | LV1388001 запросить цену → | MAIN плата в сборе HL-L2320D FOR US/CAN |
| 1 | LV1285001 запросить цену → | MAIN плата в сборе HL-L2320D FOR US-FS |
| 2 | LV1229001 запросить цену → | LOW-VOLTAGE POWER HL-L2300D FOR US |
| 2 | LV1231001 запросить цену → | LOW-VOLTAGE POWER HL-L2300D FOR UK/CHE/ITA/FRA/BEL/NLD/ |
| 2 | LV1444001 запросить цену → | LOW-VOLTAGE POWER HL-L2300D FOR GER |
| 3 | LV1243001 запросить цену → | HIGH-VOLTAGE POWER HL-L2300D |
| 3 | LV1241001 ✓ в наличии | HIGH-VOLTAGE POWER HL-L2320D FOR CAN/US-FS |

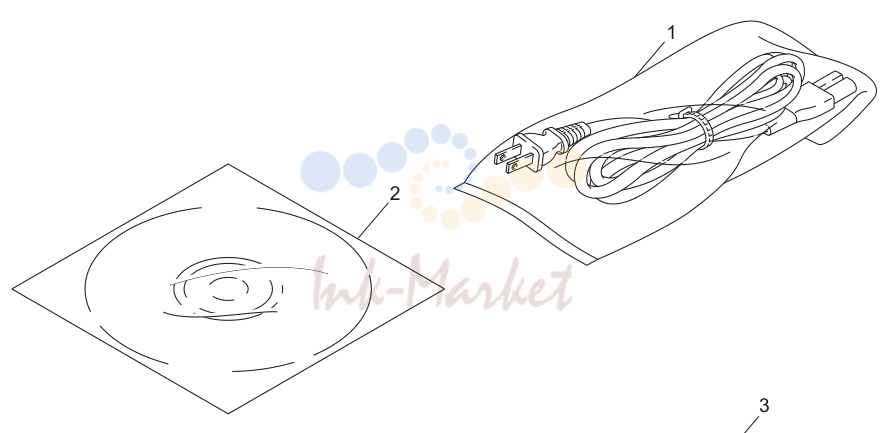

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV1378001 запросить цену → | AC CORD BAG в сборе HL-L2300D FOR GER/ITA/FRA/BEL/NLD/IBR |
| 1 | LV1379001 запросить цену → | AC CORD BAG в сборе HL-L2300D FOR UK |
| 1 | LV1380001 запросить цену → | AC CORD BAG в сборе HL-L2300D FOR CHE |
| 1 | LG5717001 запросить цену → | AC CORD BAG в сборе HL-L2300D FOR PND |
| 2 | LY9397001 запросить цену → | CD в сборе HL-L2300D FOR US |
| 2 | LY9405001 запросить цену → | CD в сборе HL-L2320D FOR CAN |
| 2 | LY9398001 запросить цену → | CD в сборе HL-L2300D FOR GER/UK/CHE/ITA/ |
| 4 | LJ9803001 запросить цену → | USB шлейф 2.0 |

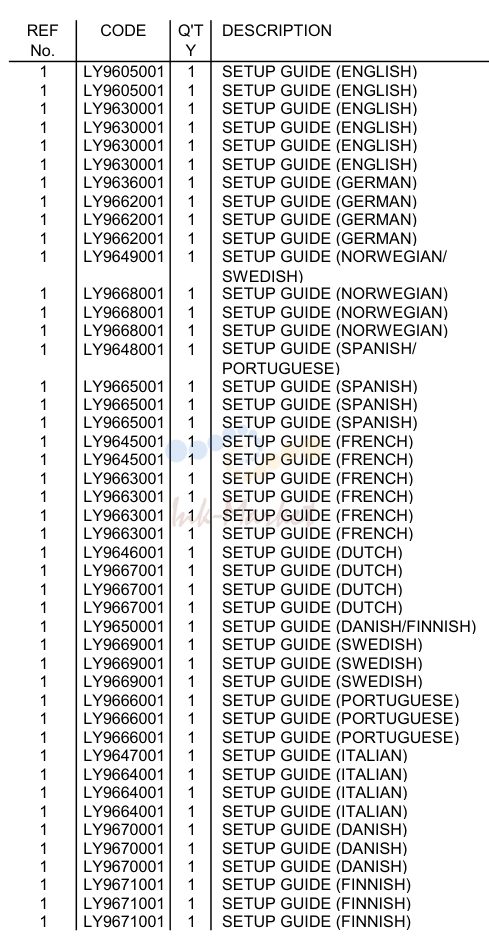

PRINTED MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9605001 запросить цену → | SETUP направляющая (ENGLISH) HL-L2300D FOR US/UK |
| 1 | LY9630001 запросить цену → | SETUP направляющая (ENGLISH) HL-L2340DW FOR US/UK |
| 1 | LY9636001 запросить цену → | SETUP направляющая (GERMAN) HL-L2300D FOR GER/CHE |
| 1 | LY9662001 запросить цену → | SETUP направляющая (GERMAN) HL-L2340DW FOR GER/CHE |
| 1 | LY9649001 запросить цену → | SETUP направляющая (NORWEGIAN/ HL-L2300D FOR PND |
| 1 | LY9668001 запросить цену → | SETUP направляющая (NORWEGIAN) HL-L2340DW FOR PND |
| 1 | LY9648001 запросить цену → | SETUP направляющая (SPANISH/ HL-L2300D FOR IBR |
| 1 | LY9665001 запросить цену → | SETUP направляющая (SPANISH) HL-L2340DW FOR IBR |
| 1 | LY9645001 запросить цену → | SETUP направляющая (FRENCH) HL-L2300D FOR CHE/FRA/BEL/NLD |
| 1 | LY9663001 запросить цену → | SETUP направляющая (FRENCH) HL-L2340DW FOR CHE/FRA/BEL/NLD |
| 1 | LY9646001 запросить цену → | SETUP направляющая (DUTCH) HL-L2300D FOR FRA/BEL/NLD |
| 1 | LY9667001 запросить цену → | SETUP направляющая (DUTCH) HL-L2340DW FOR FRA/BEL/NLD |
| 1 | LY9650001 запросить цену → | SETUP направляющая (DANISH/FINNISH) HL-L2300D FOR PND |
| 1 | LY9669001 запросить цену → | SETUP направляющая (SWEDISH) HL-L2340DW FOR PND |
| 1 | LY9666001 запросить цену → | SETUP направляющая (PORTUGUESE) HL-L2340DW FOR IBR |
| 1 | LY9647001 запросить цену → | SETUP направляющая (ITALIAN) HL-L2300D FOR CHE/ITA |
| 1 | LY9664001 запросить цену → | SETUP направляющая (ITALIAN) HL-L2340DW FOR CHE/ITA |
| 1 | LY9670001 запросить цену → | SETUP направляющая (DANISH) HL-L2340DW FOR PND |
| 1 | LY9671001 запросить цену → | SETUP направляющая (FINNISH) HL-L2340DW FOR PND |

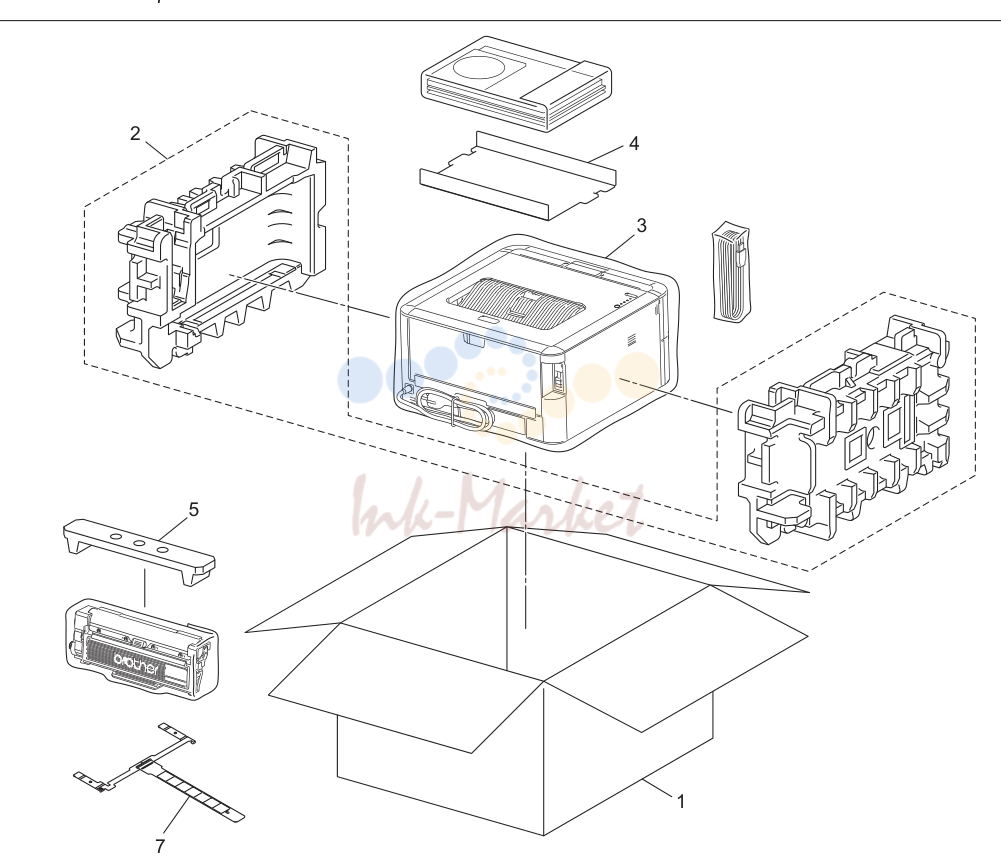

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY9816001 запросить цену → | CARTON HL-L2360DN |
| 1 | LY9819001 запросить цену → | CARTON HL-L2365DW |
| 1 | LY9607001 запросить цену → | CARTON HL-L2300D FOR US |
| 1 | LY9618001 запросить цену → | CARTON HL-L2320D FOR US/US-FS |
| 1 | LY9628001 запросить цену → | CARTON HL-L2340DW FOR US |
| 1 | LY9623001 запросить цену → | CARTON HL-L2360DW FOR US |
| 1 | LY9742001 запросить цену → | CARTON HL-L2320D FOR CAN |
| 1 | LY9752001 запросить цену → | CARTON HL-L2360DW FOR CAN |
| 1 | LY9634001 запросить цену → | CARTON HL-L2300D FOR GER/CHE/FRA/BEL/NLD |
| 1 | LY9798001 запросить цену → | CARTON HL-L2340DW FOR GER/CHE/FRA/BEL/NLD |
| 1 | LY9640001 запросить цену → | CARTON HL-L2300D FOR UK/PND |
| 1 | LY9813001 запросить цену → | CARTON HL-L2340DW FOR UK/PND |
| 1 | LY9722001 запросить цену → | CARTON HL-L2300D FOR ITA/IBR |
| 1 | LY9801001 запросить цену → | CARTON HL-L2340DW FOR ITA/IBR |
| 2 | LY9335001 запросить цену → | POLYSTYRENE PAD в сборе |
| 3 | LY9394001 запросить цену → | BAG 600X750 |
| 5 | LY9338001 запросить цену → | тонер PAD HL-L2300D FOR US |
| 6 | LY9395001 запросить цену → | тонер AC CORD PAD HL-L2300D FOR GER/UK/CHE/ITA/ |
