Brother HL 8050N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

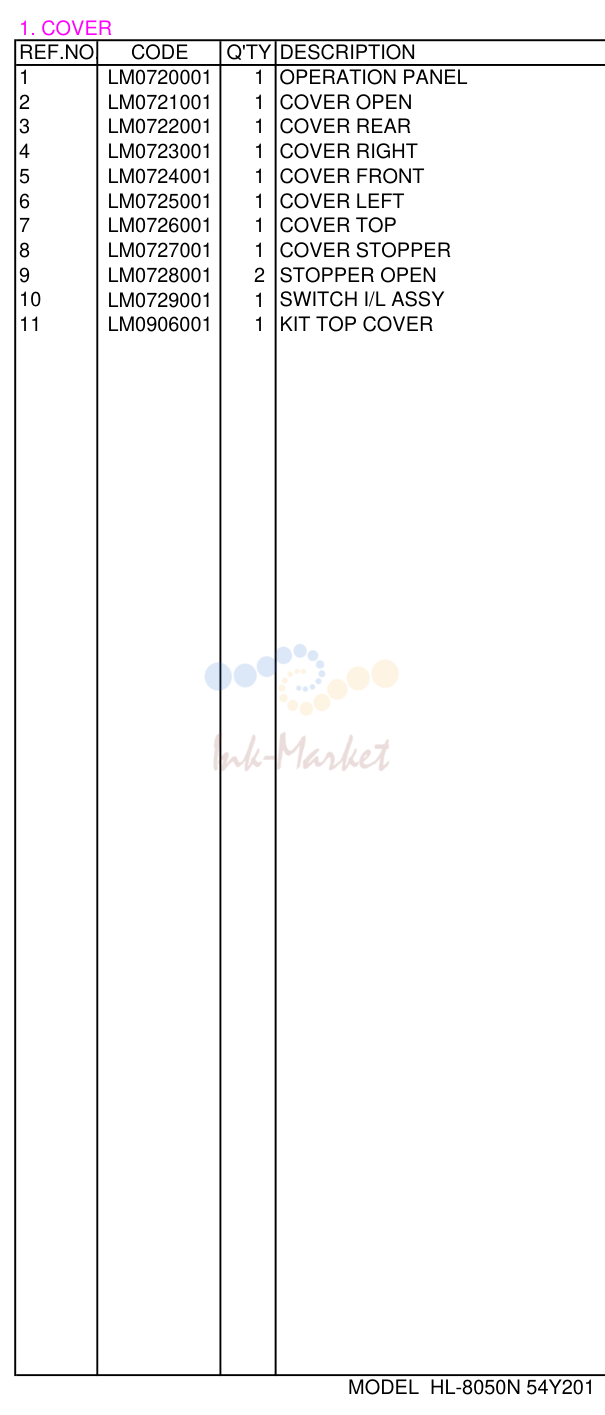

крышка

крышка

№АртикулНаименование
1LM0720001 запросить цену →OPERATION PANEL
2LM0721001 запросить цену →крышка OPEN
3LM0722001 запросить цену →крышка задний
4LM0723001 запросить цену →крышка RIGHT
5LM0724001 запросить цену →крышка передний
6LM0725001 запросить цену →крышка LEFT
7LM0726001 запросить цену →крышка TOP
8LM0727001 запросить цену →крышка STOPPER
9LM0728001 запросить цену →STOPPER OPEN
10LM0729001 запросить цену →SWITCH I/L в сборе
11LM0906001 запросить цену →KIT TOP крышка ADD

ENGINE

ENGINE

№АртикулНаименование
1LM0762001 запросить цену →ROS в сборе
2LM0763001 запросить цену →SHIELD пластина ROS
3LM0764001 запросить цену →вентилятор SUB
4LM0765001 запросить цену →направляющая в сборе CRU L
5LM0766001 запросить цену →крышка направляющая CRU
6LM0767001 запросить цену →рычаг FUSER LH
7LM0768001 запросить цену →рычаг FUSER RH
8LM0769001 запросить цену →CHUTE TRANSFER
9LM0770001 запросить цену →направляющая в сборе CRU R
10LM0771001 запросить цену →рычаг LINK
11LM0772001 запросить цену →LINK шестерня 3

рама & DRIVE

рама & DRIVE

№АртикулНаименование
1LM0800001 запросить цену →главный мотор
2LM0801001 запросить цену →шестерня в сборе HOUSING DEL
2LM0915001 запросить цену →KIT шестерня в сборе HSG H ADD
3LM0802001 запросить цену →пружина RELEASE
4LM0803001 запросить цену →шестерня 9
5LM0804001 запросить цену →шестерня в сборе пластина
6LM0805001 запросить цену →FOOT 550

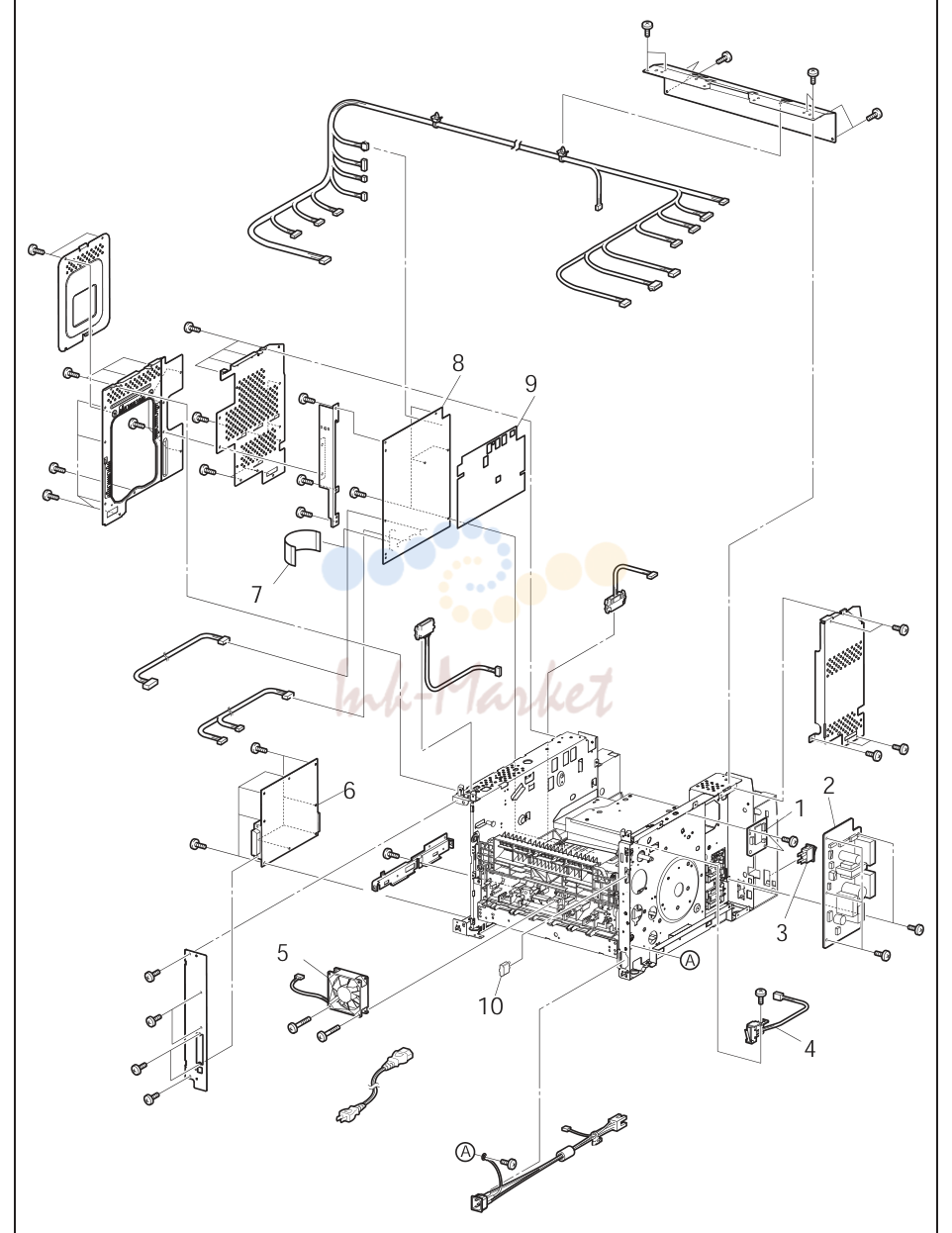

ELECTRICAL

ELECTRICAL

№АртикулНаименование
1LM0806001 запросить цену →PWBA EXIT мотор
2LJ9527001 запросить цену →LVPS 110V
2LJ9528001 запросить цену →LVPS 220V
3LM0807001 запросить цену →POWER SWITCH
4LM0808001 запросить цену →INTERLOCK S/W задний
5LM0809001 запросить цену →вентилятор MAIN (J244)
6LM9117001 запросить цену →PWBA ESS (MAIN плата в сборе, HL-8050N) CHG
7LM0810001 запросить цену →FFC в сборе ESS
8LJ9531001 запросить цену →HVPS/MCU 110V
8LJ9598001 запросить цену →HVPS/MCU 220V add
9LM0811001 запросить цену →MAILER HVPS
10LM0812001 запросить цену →CAP CONNECTOR-DRAWER

AC CORD

AC CORD

№АртикулНаименование
1LJ9473001 запросить цену →AC CORD, UL/CSA
2LJ9103001 запросить цену →AC CORD в сборе LF, VDE
3LJ9257001 запросить цену →AC CORD в сборе LF, BS
4LJ9666001 запросить цену →AC CORD LF, SAA CHG

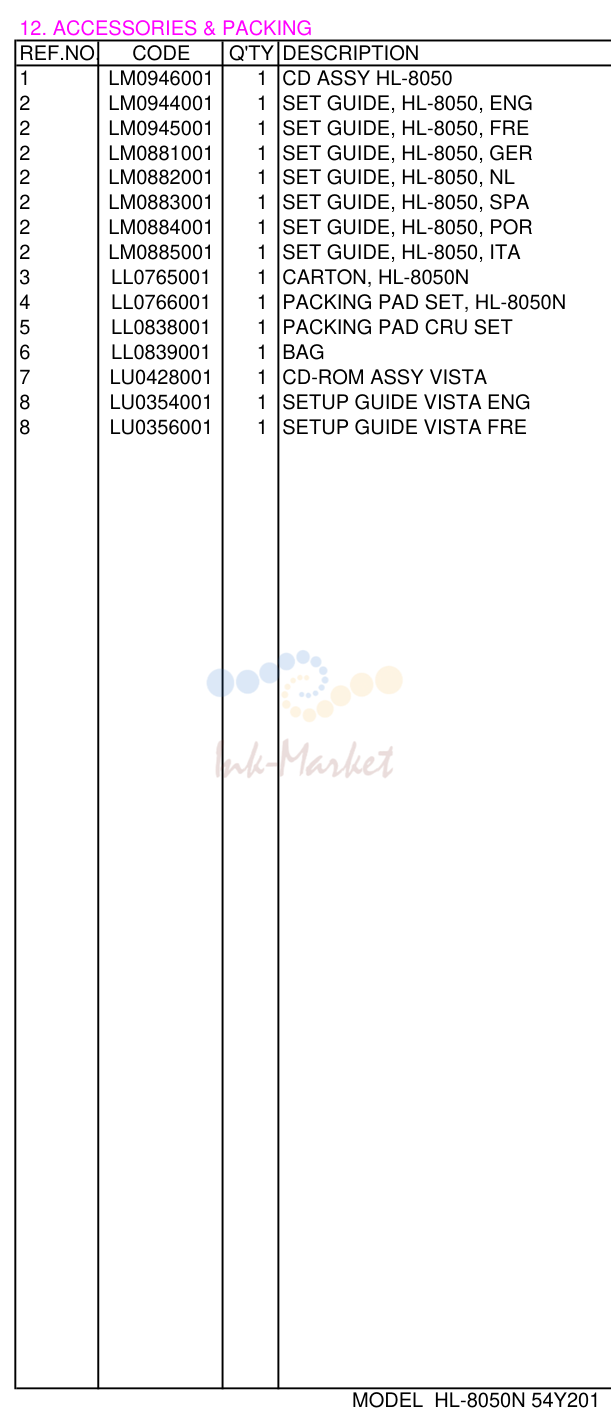

ACCESSORIES & PACKING

ACCESSORIES & PACKING

№АртикулНаименование
1LM0946001 запросить цену →CD в сборе HL-8050 chg
2LM0944001 запросить цену →SET направляющая, HL-8050, ENG chg
2LM0945001 запросить цену →SET направляющая, HL-8050, FRE chg
2LM0881001 запросить цену →SET направляющая, HL-8050, GER
2LM0882001 запросить цену →SET направляющая, HL-8050, NL
2LM0883001 запросить цену →SET направляющая, HL-8050, SPA
2LM0884001 запросить цену →SET направляющая, HL-8050, POR
2LM0885001 запросить цену →SET направляющая, HL-8050, ITA
3LL0765001 запросить цену →CARTON, HL-8050N
4LL0766001 запросить цену →PACKING PAD SET, HL-8050N
5LL0838001 запросить цену →PACKING PAD CRU SET
6LL0839001 запросить цену →BAG
7LU0428001 запросить цену →CD-ROM в сборе VISTA ADD
8LU0354001 запросить цену →SETUP направляющая VISTA ENG ADD
8LU0356001 запросить цену →SETUP направляющая VISTA FRE ADD
