Brother HL 7050 HL 7050N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама/ DRIVE узел
- лазер-узел
- PAPER FEEDER/ MP узел
- лоток бумаги
- узел закрепления (печь)
- PAPER EJECT
- COVERS/ LABELS
- MAIN плата
- HVPS
- NETWORK BOARD
- ACCESSORIES
- PERIODICAL MAINTENANCE PARTS

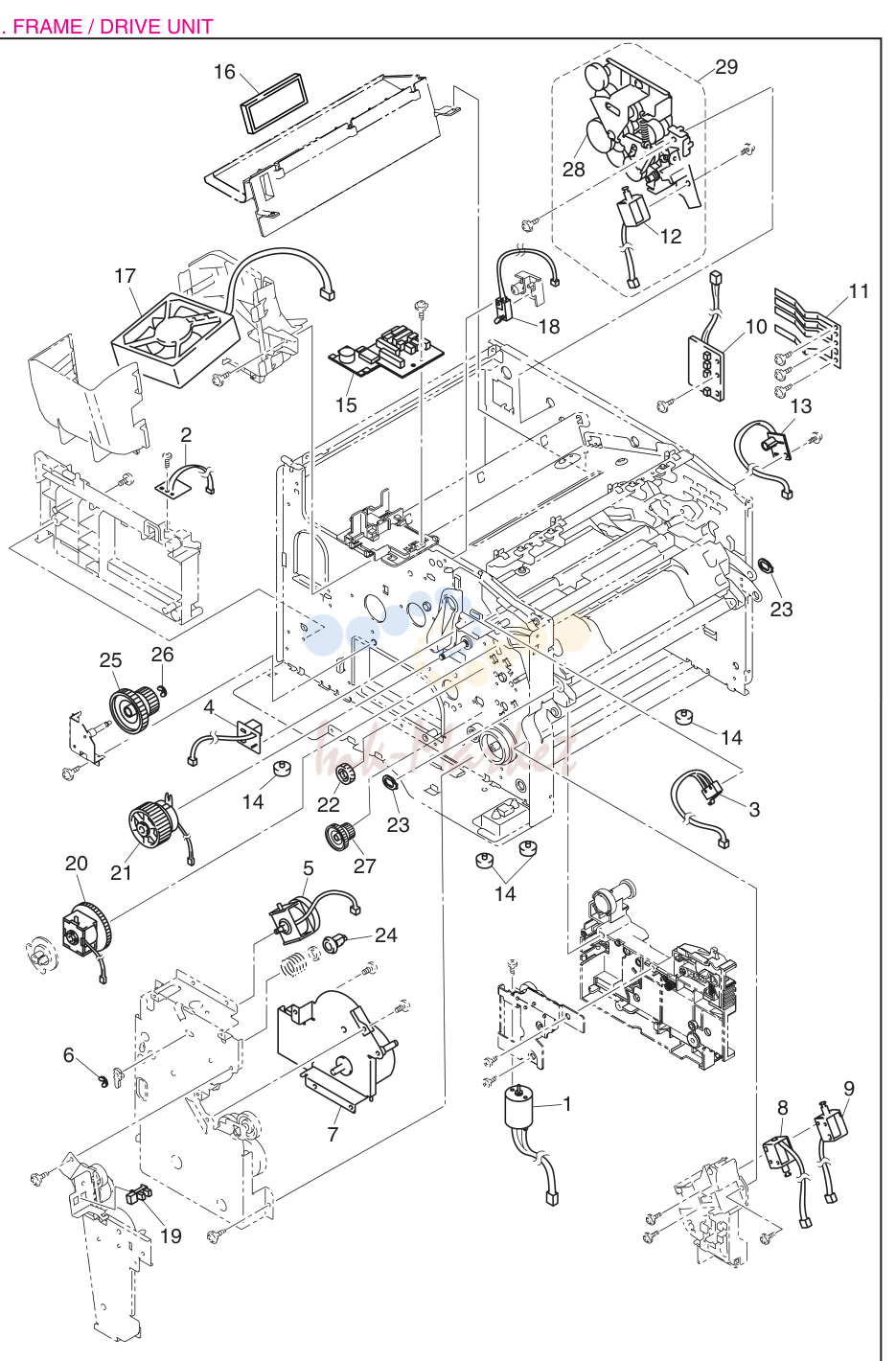

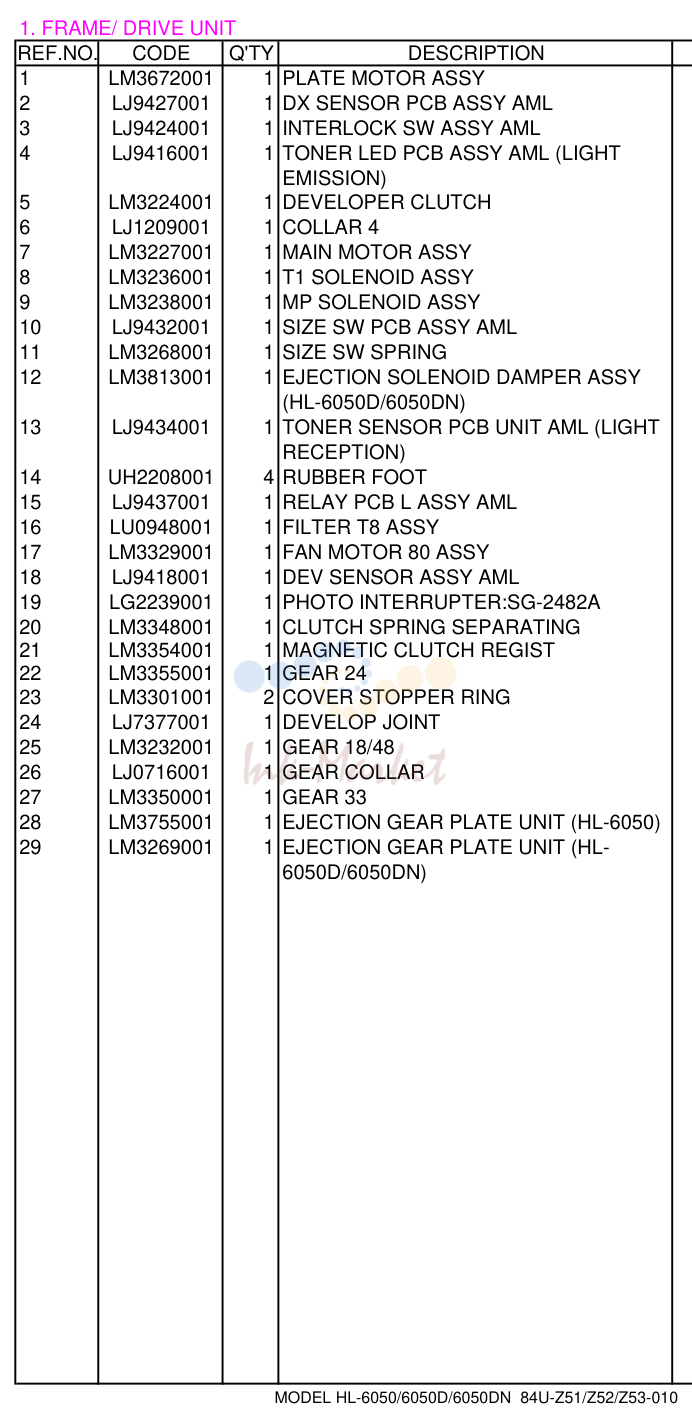

рама/ DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM3672001 запросить цену → | пластина мотор в сборе |
| 2 | LJ9427001 запросить цену → | DX датчик плата в сборе AML B512093 |
| 3 | LJ9424001 запросить цену → | INTERLOCK SW в сборе AML |
| 4 | LJ9416001 запросить цену → | тонер LED плата в сборе AML (LIGHT B512143 |
| 5 | LM3224001 запросить цену → | DEVELOPER муфта |
| 6 | LJ1209001 запросить цену → | COLLAR 4 |
| 7 | LM3227001 запросить цену → | главный мотор в сборе |
| 8 | LM3236001 запросить цену → | T1 соленоид в сборе |
| 9 | LM3238001 запросить цену → | MP соленоид в сборе |
| 10 | LJ9432001 запросить цену → | SIZE SW плата в сборе AML B512181 |
| 11 | LM3268001 запросить цену → | SIZE SW пружина |
| 12 | LM3813001 запросить цену → | EJECTION соленоид DAMPER в сборе |
| 13 | LJ9434001 запросить цену → | тонер датчик плата узел AML (LIGHT B512084 |
| 14 | UH2208001 запросить цену → | RUBBER FOOT |
| 15 | LJ9437001 запросить цену → | RELAY плата L в сборе AML B512174 |
| 16 | LU0948001 запросить цену → | FILTER T8 в сборе CHG |
| 17 | LM3329001 запросить цену → | вентилятор мотор 80 в сборе |
| 18 | LJ9418001 запросить цену → | DEV датчик в сборе AML |
| 19 | LG2239001 запросить цену → | PHOTO INTERRUPTER:SG-2482A |
| 20 | LM3348001 запросить цену → | муфта пружина SEPARATING |
| 21 | LM3354001 запросить цену → | MAGNETIC муфта REGIST |
| 22 | LM3355001 запросить цену → | шестерня 24 |
| 23 | LM3301001 запросить цену → | крышка STOPPER RING |
| 24 | LJ7377001 запросить цену → | DEVELOP JOINT |
| 25 | LM3232001 запросить цену → | шестерня 18/48 |
| 26 | LJ0716001 запросить цену → | шестерня COLLAR |
| 27 | LM3350001 запросить цену → | шестерня 33 add |
| 28 | LM3755001 запросить цену → | EJECTION шестерня пластина узел (HL-6050) add |
| 29 | LM3269001 запросить цену → | EJECTION шестерня пластина узел (HL- |
лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LU1319001 запросить цену → | лазер-узел (SP) CHG |
| 2 | LM3814001 запросить цену → | SCANNER вентилятор FOAM в сборе |
| 3 | LM3856001 запросить цену → | SHOULDER винт chg |
| 4 | LJ7533001 запросить цену → | саморез, CUP S M3X16 |

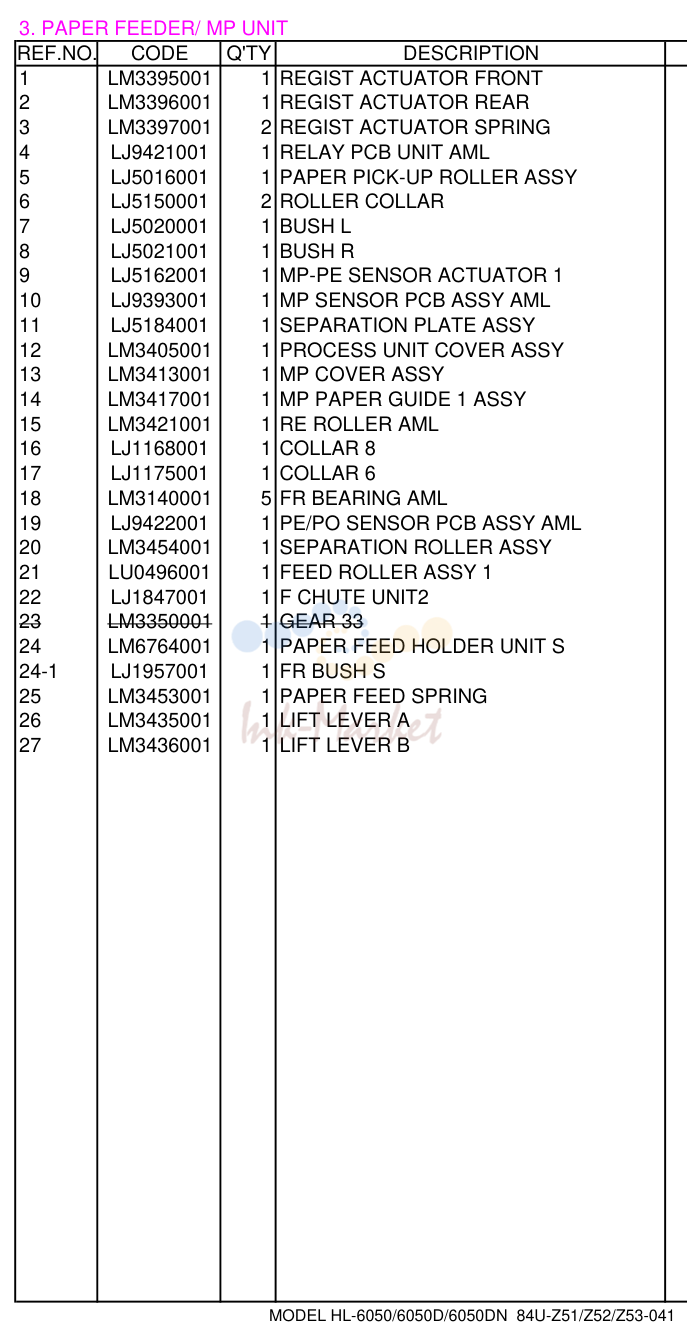

PAPER FEEDER/ MP узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM3395001 запросить цену → | REGIST ACTUATOR передний |
| 2 | LM3396001 запросить цену → | REGIST ACTUATOR задний |
| 3 | LM3397001 запросить цену → | REGIST ACTUATOR пружина |
| 4 | LJ9421001 запросить цену → | RELAY плата узел AML |
| 5 | LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе |
| 6 | LJ5150001 ✓ в наличии | ролик COLLAR |
| 7 | LJ5020001 запросить цену → | BUSH L |
| 8 | LJ5021001 запросить цену → | BUSH R |
| 9 | LJ5162001 запросить цену → | MP-PE датчик ACTUATOR 1 |
| 10 | LJ9393001 запросить цену → | MP датчик плата в сборе AML B512097 |
| 11 | LJ5184001 ✓ в наличии | отделения пластина в сборе |
| 12 | LM3405001 запросить цену → | PROCESS узел крышка в сборе |
| 13 | LM3413001 запросить цену → | MP крышка в сборе |
| 14 | LM3417001 запросить цену → | MP PAPER направляющая 1 в сборе |
| 15 | LM3421001 запросить цену → | RE ролик AML |
| 16 | LJ1168001 запросить цену → | COLLAR 8 |
| 17 | LJ1175001 запросить цену → | COLLAR 6 |
| 18 | LM3140001 запросить цену → | FR подшипник AML |
| 19 | LJ9422001 запросить цену → | PE/PO датчик плата в сборе AML B512178 |
| 20 | LM3454001 запросить цену → | отделения ролик в сборе |
| 21 | LU0496001 ✓ в наличии | FEED ролик в сборе 1 chg |
| 22 | LJ1847001 запросить цену → | F CHUTE UNIT2 chg |
| 23 | LM3350001 запросить цену → | шестерня 33 del |
| 24 | LM6764001 запросить цену → | PAPER FEED держатель узел S chg |
| 24-1 | LJ1957001 запросить цену → | FR BUSH S add |
| 25 | LM3453001 запросить цену → | PAPER FEED пружина add |
| 26 | LM3435001 запросить цену → | LIFT рычаг A ADD |
| 27 | LM3436001 запросить цену → | LIFT рычаг B ADD |

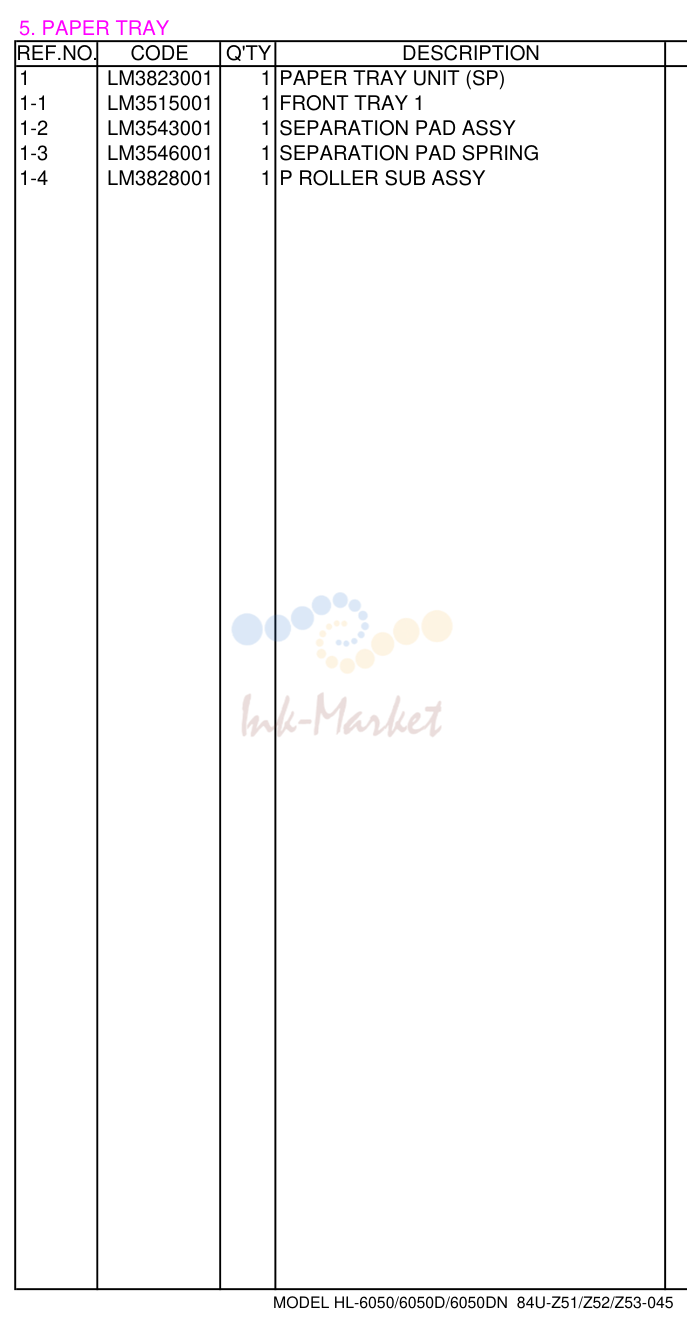

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM3823001 запросить цену → | лоток бумаги узел (SP) |
| 1-1 | LM3515001 запросить цену → | передний TRAY 1 |
| 1-2 | LM3543001 запросить цену → | отделения PAD в сборе |
| 1-3 | LM3546001 ✓ в наличии | отделения PAD пружина |
| 1-4 | LM3828001 запросить цену → | P ролик SUB в сборе |

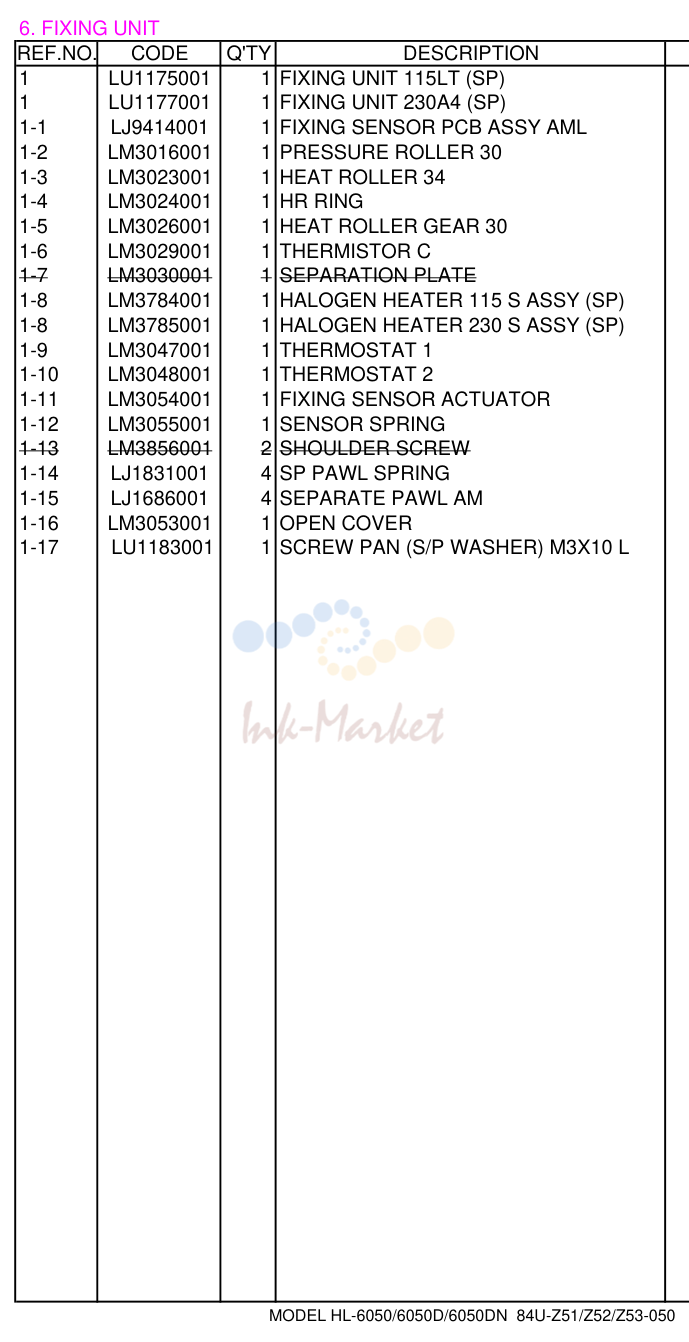

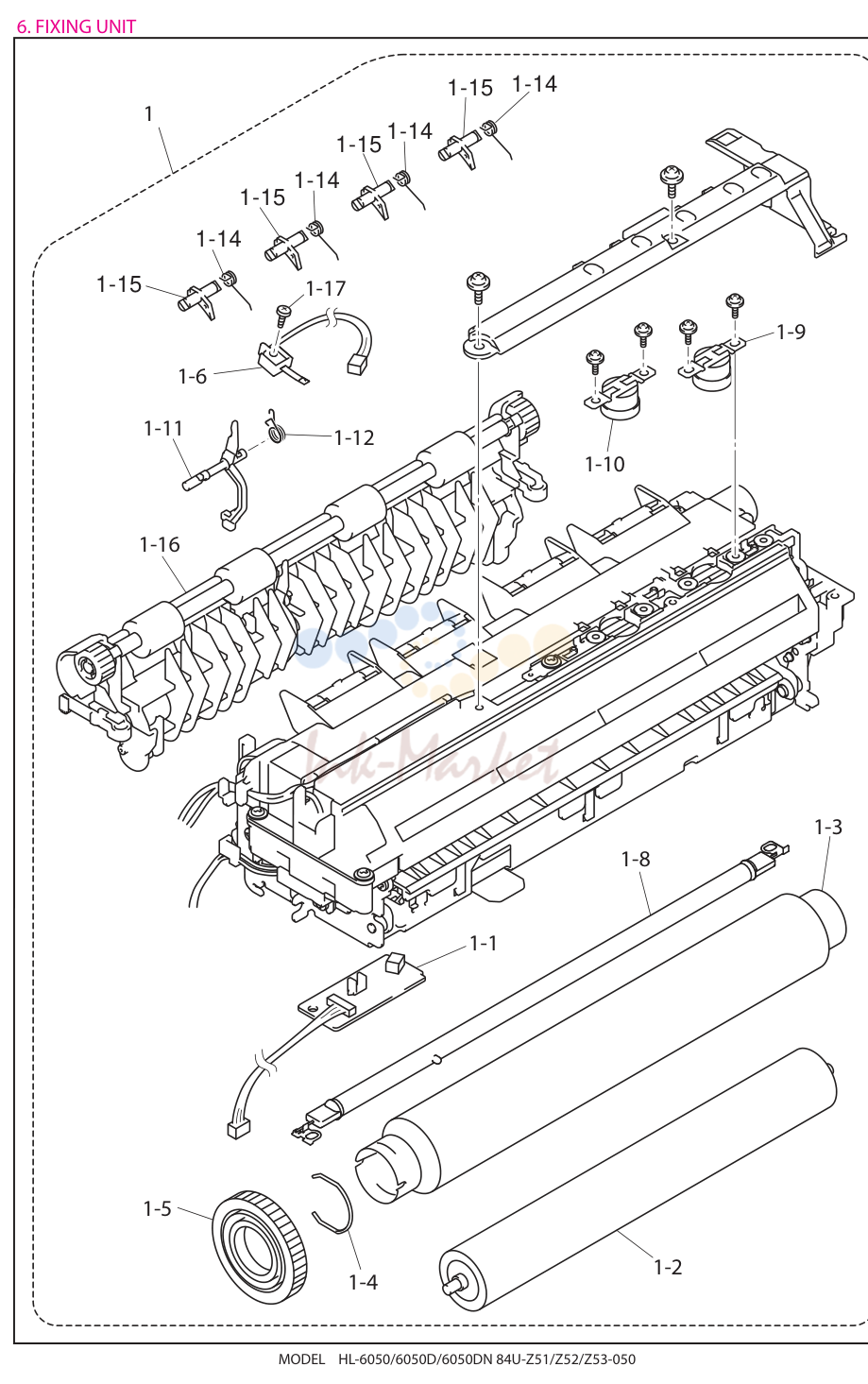

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LU1175001 запросить цену → | узел закрепления (печь) 115LT (SP) chg |
| 1 | LU1177001 запросить цену → | узел закрепления (печь) 230A4 (SP) chg |
| 1-1 | LJ9414001 запросить цену → | FIXING датчик плата в сборе AML B512179 |
| 1-2 | LM3016001 под заказ | PRESSURE ролик 30 |
| 1-3 | LM3023001 запросить цену → | вал нагрева 34 |
| 1-4 | LM3024001 запросить цену → | HR RING |
| 1-5 | LM3026001 запросить цену → | вал нагрева шестерня 30 |
| 1-6 | LM3029001 запросить цену → | термистор C |
| 1-7 | LM3030001 запросить цену → | отделения пластина del |
| 1-8 | LM3784001 запросить цену → | HALOGEN HEATER 115 S в сборе (SP) |
| 1-8 | LM3785001 запросить цену → | HALOGEN HEATER 230 S в сборе (SP) |
| 1-9 | LM3047001 запросить цену → | THERMOSTAT 1 |
| 1-10 | LM3048001 запросить цену → | THERMOSTAT 2 |
| 1-11 | LM3054001 запросить цену → | FIXING датчик ACTUATOR |
| 1-12 | LM3055001 запросить цену → | датчик пружина |
| 1-13 | LM3856001 запросить цену → | SHOULDER винт del |
| 1-14 | LJ1831001 запросить цену → | SP PAWL пружина add |
| 1-15 | LJ1686001 запросить цену → | SEPARATE PAWL AM add |
| 1-16 | LM3053001 запросить цену → | OPEN крышка add |
| 1-17 | LU1183001 запросить цену → | винт PAN (S/P шайба) M3X10 L ADD |
PAPER EJECT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM3123001 запросить цену → | задний крышка в сборе |
| 2 | LM3133001 запросить цену → | EXIT ролик узел |
| 2-1 | LG3218001 запросить цену → | DOCUMENT крышка датчик |
| 2-2 | LM3701001 запросить цену → | PAPER верхний направляющая |
| 3 | LM3856001 запросить цену → | SHOULDER винт ADD |

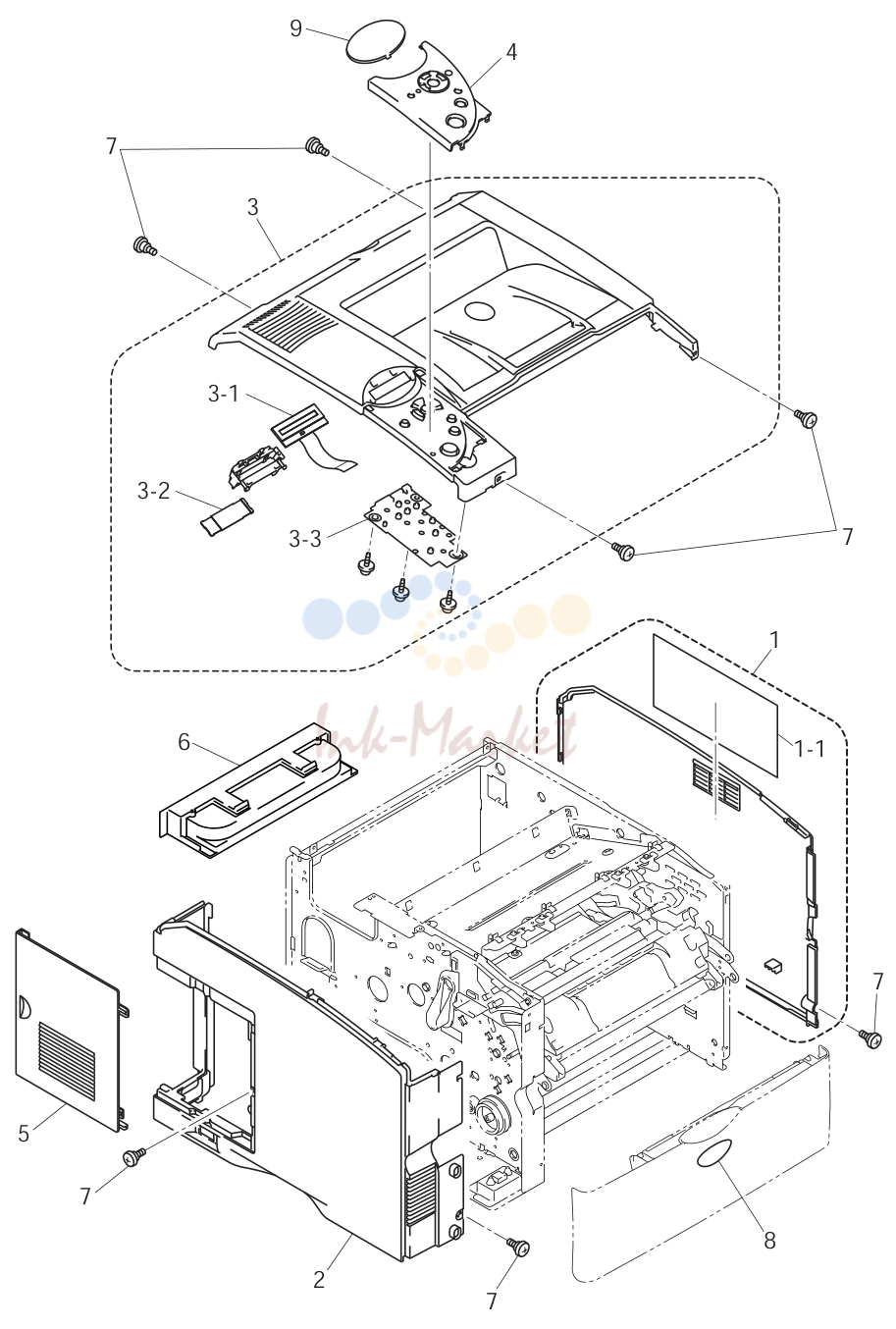

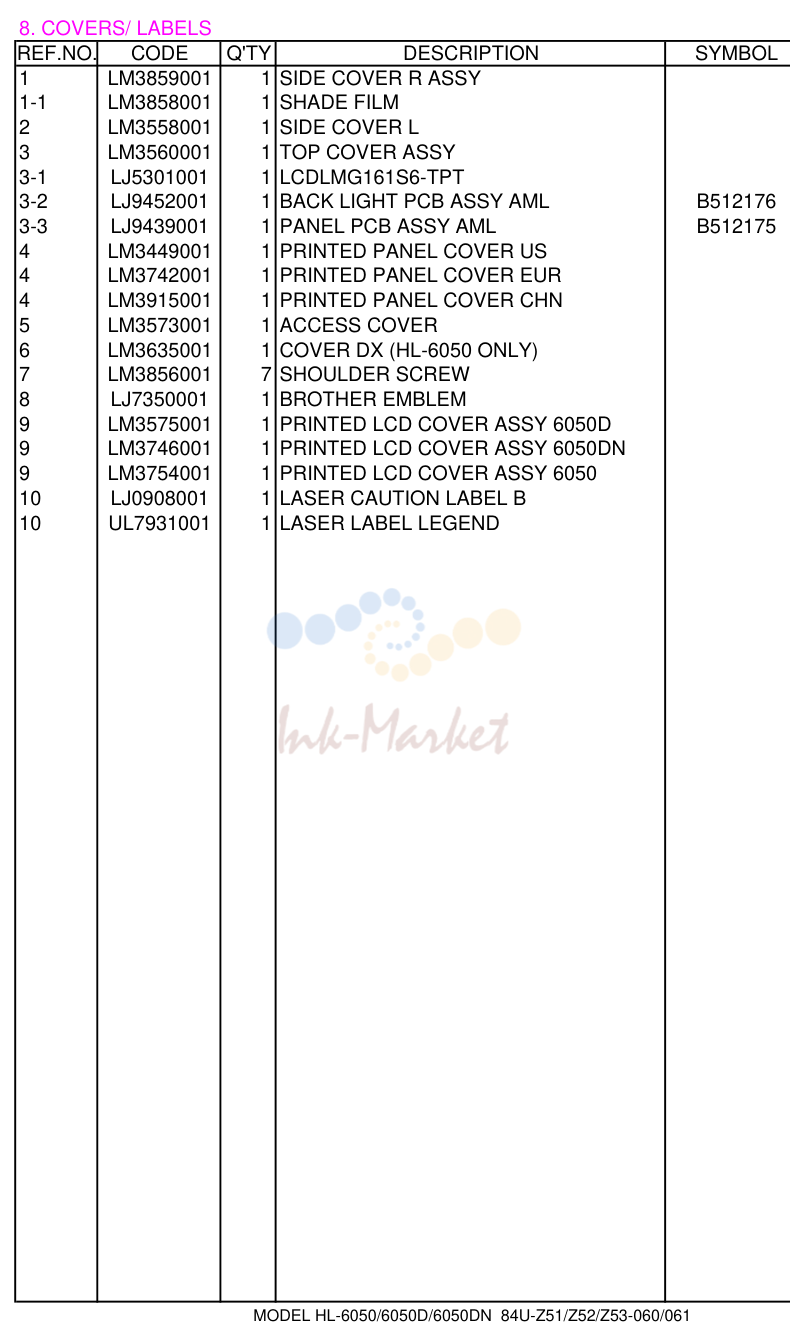

COVERS/ LABELS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM3859001 запросить цену → | SIDE крышка R в сборе chg |
| 1-1 | LM3858001 запросить цену → | SHADE плёнка add |
| 2 | LM3558001 запросить цену → | SIDE крышка L |
| 3 | LM3560001 запросить цену → | TOP крышка в сборе |
| 3-1 | LJ5301001 запросить цену → | LCDLMG161S6-TPT |
| 3-2 | LJ9452001 запросить цену → | BACK LIGHT плата в сборе AML B512176 |
| 3-3 | LJ9439001 запросить цену → | PANEL плата в сборе AML B512175 |
| 4 | LM3449001 запросить цену → | PRINTED PANEL крышка US |
| 4 | LM3742001 запросить цену → | PRINTED PANEL крышка EUR |
| 4 | LM3915001 запросить цену → | PRINTED PANEL крышка CHN ADD |
| 5 | LM3573001 запросить цену → | ACCESS крышка |
| 6 | LM3635001 запросить цену → | крышка DX (HL-6050 ONLY) |
| 7 | LM3856001 запросить цену → | SHOULDER винт chg |
| 8 | LJ7350001 запросить цену → | BROTHER EMBLEM |
| 9 | LM3575001 запросить цену → | PRINTED LCD крышка в сборе 6050D |
| 9 | LM3746001 запросить цену → | PRINTED LCD крышка в сборе 6050DN |
| 9 | LM3754001 запросить цену → | PRINTED LCD крышка в сборе 6050 |
| 10 | LJ0908001 запросить цену → | LASER CAUTION LABEL B add |
| 10 | UL7931001 запросить цену → | LASER LABEL LEGEND ADD |
MAIN плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9487001 ✓ в наличии | MAIN плата в сборе AML (HL- B512169 |
| 1 | LJ9665001 запросить цену → | MAIN плата в сборе AML CHN B512169 ADD |
| 1 | LJ9487002 запросить цену → | MAIN плата в сборе AML (HL-6050) B512169 |
| 1 | LJ9912001 запросить цену → | ENGINE плата в сборе AML B512172 CHG |

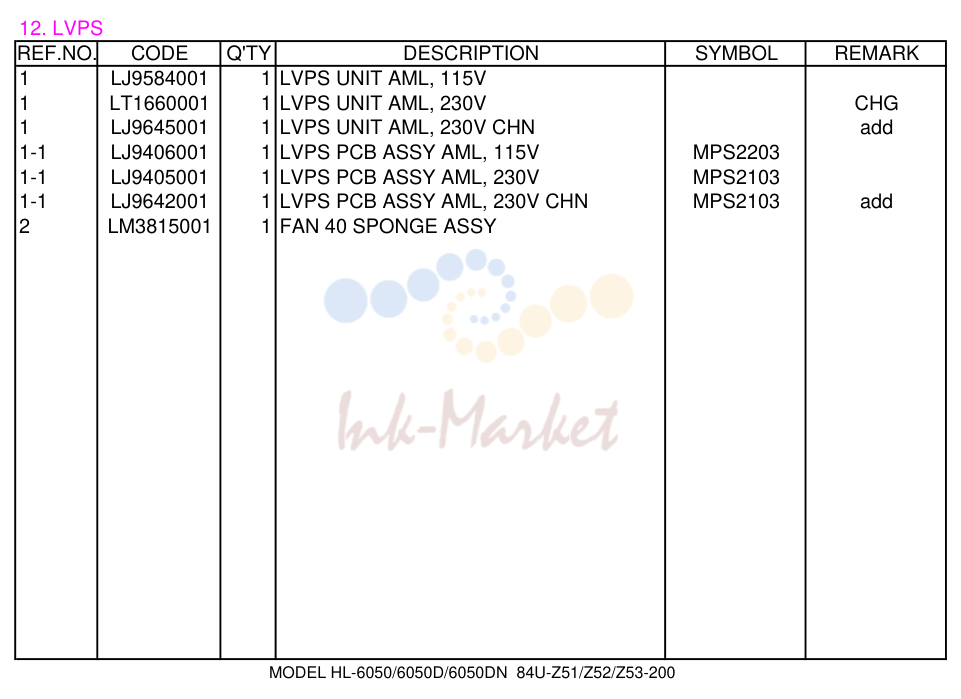

HVPS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9412001 ✓ в наличии | HV PS плата в сборе, AML MPH3257 |
| 1 | LJ9584001 запросить цену → | LVPS узел AML, 115V |
| 1 | LT1660001 запросить цену → | LVPS узел AML, 230V CHG |
| 1 | LJ9645001 запросить цену → | LVPS узел AML, 230V CHN add |
| 1-1 | LJ9406001 запросить цену → | LVPS плата в сборе AML, 115V MPS2203 |
| 1-1 | LJ9405001 ✓ в наличии | LVPS плата в сборе AML, 230V MPS2103 |
| 1-1 | LJ9642001 запросить цену → | LVPS плата в сборе AML, 230V CHN MPS2103 add |
| 2 | LM3815001 запросить цену → | вентилятор 40 SPONGE в сборе |

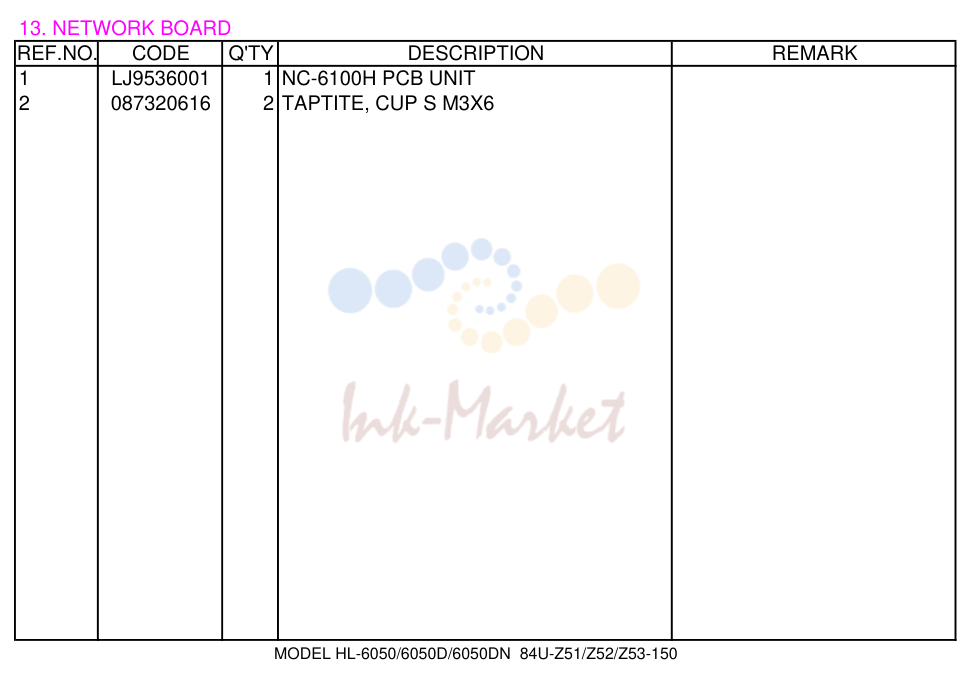

NETWORK BOARD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9536001 ✓ в наличии | NC-6100H плата узел |
| 2 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 1 | LJ9271001 запросить цену → | AC CORD в сборе LF, UL/CSA 10A |
| 2 | LJ9103001 запросить цену → | AC CORD в сборе LF, VDE |
| 3 | LV0367001 запросить цену → | AC CORD в сборе LF, BS/PSB chg |
| 4 | LV0365001 запросить цену → | AC CORD LF, SAA chg |
| 5 | LV0946001 запросить цену → | AC CORD в сборе LF, SEV CHG |
| 6 | LJ9256001 запросить цену → | AC CORD в сборе LF, DEMKO |
| 7 | LM9288001 запросить цену → | AC CORD в сборе LF, ISRAEL chg |
| 8 | LJ9295001 запросить цену → | AC CORD в сборе LF, SOUTH AFRICA |
| 9 | LV0361001 запросить цену → | AC CORD в сборе LF, CHN chg |

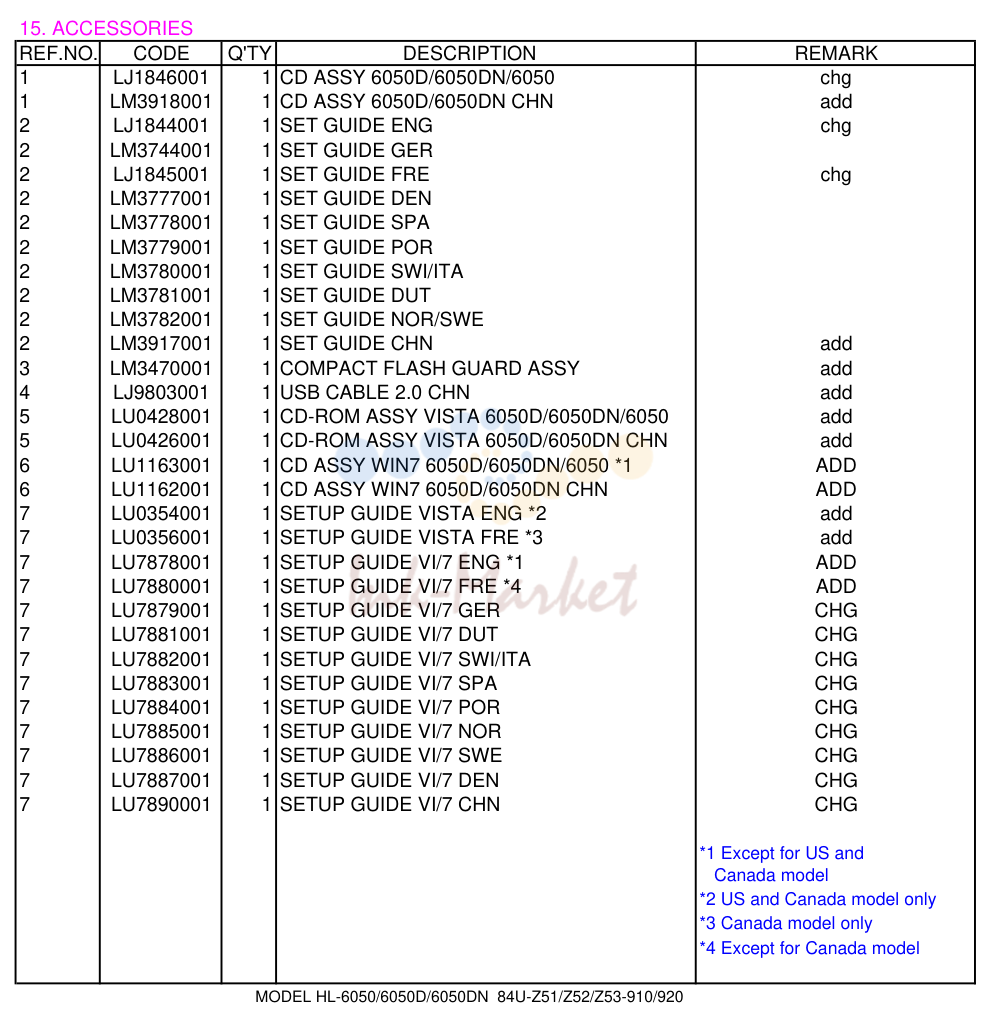

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ1846001 запросить цену → | CD в сборе 6050D/6050DN/6050 chg |
| 1 | LM3918001 запросить цену → | CD в сборе 6050D/6050DN CHN add |
| 2 | LJ1844001 запросить цену → | SET направляющая ENG chg |
| 2 | LM3744001 запросить цену → | SET направляющая GER |
| 2 | LJ1845001 запросить цену → | SET направляющая FRE chg |
| 2 | LM3777001 запросить цену → | SET направляющая DEN |
| 2 | LM3778001 запросить цену → | SET направляющая SPA |
| 2 | LM3779001 запросить цену → | SET направляющая POR |
| 2 | LM3780001 запросить цену → | SET направляющая SWI/ITA |
| 2 | LM3781001 запросить цену → | SET направляющая DUT |
| 2 | LM3782001 запросить цену → | SET направляющая NOR/SWE |
| 2 | LM3917001 запросить цену → | SET направляющая CHN add |
| 3 | LM3470001 запросить цену → | COMPACT FLASH GUARD в сборе add |
| 4 | LJ9803001 запросить цену → | USB шлейф 2.0 CHN add |
| 5 | LU0428001 запросить цену → | CD-ROM в сборе VISTA 6050D/6050DN/6050 add |
| 5 | LU0426001 запросить цену → | CD-ROM в сборе VISTA 6050D/6050DN CHN add |
| 6 | LU1163001 запросить цену → | CD в сборе WIN7 6050D/6050DN/6050 *1 ADD |
| 6 | LU1162001 запросить цену → | CD в сборе WIN7 6050D/6050DN CHN ADD |
| 7 | LU0354001 запросить цену → | SETUP направляющая VISTA ENG *2 add |
| 7 | LU0356001 запросить цену → | SETUP направляющая VISTA FRE *3 add |
| 7 | LU7878001 запросить цену → | SETUP направляющая VI/7 ENG *1 ADD |
| 7 | LU7880001 запросить цену → | SETUP направляющая VI/7 FRE *4 ADD |
| 7 | LU7879001 запросить цену → | SETUP направляющая VI/7 GER CHG |
| 7 | LU7881001 запросить цену → | SETUP направляющая VI/7 DUT CHG |
| 7 | LU7882001 запросить цену → | SETUP направляющая VI/7 SWI/ITA CHG |
| 7 | LU7883001 запросить цену → | SETUP направляющая VI/7 SPA CHG |
| 7 | LU7884001 запросить цену → | SETUP направляющая VI/7 POR CHG |
| 7 | LU7885001 запросить цену → | SETUP направляющая VI/7 NOR CHG |
| 7 | LU7886001 запросить цену → | SETUP направляющая VI/7 SWE CHG |
| 7 | LU7887001 запросить цену → | SETUP направляющая VI/7 DEN CHG |
| 7 | LU7890001 запросить цену → | SETUP направляющая VI/7 CHN CHG |
| 1 | LM3706001 запросить цену → | CARTON, HL-6050D US |
| 1 | LM3708001 запросить цену → | CARTON, HL-6050DN US |
| 1 | LM3707001 запросить цену → | CARTON, HL-6050D EUR |
| 1 | LM3709001 запросить цену → | CARTON, HL-6050DN EUR |
| 1 | LM3710001 запросить цену → | CARTON, HL-6050 EUR |
| 1 | LM3920001 запросить цену → | CARTON, HL-6050D CHN add |
| 1 | LM3921001 запросить цену → | CARTON, HL-6050DN CHN add |
| 2 | LM3735001 запросить цену → | POLYSTYRENE PAD в сборе HL-6050 |
| 3 | LJ0763001 запросить цену → | BAG, 1000X1000H |

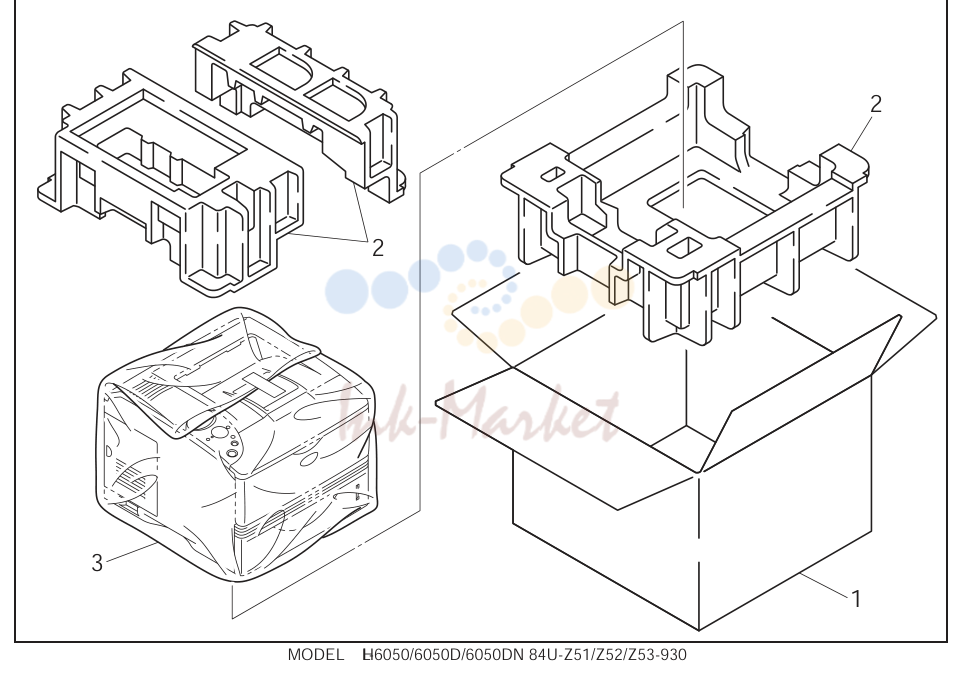

PERIODICAL MAINTENANCE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LU0523001 ✓ в наличии | PAPER FEEDING KIT 1 CHG |
| 1-1 | LM3546001 ✓ в наличии | отделения PAD пружина |
| 1-2 | LM3543001 запросить цену → | отделения PAD в сборе |
| 1-3 | LM3454001 запросить цену → | отделения ролик в сборе |
| 1-4 | LU0496001 ✓ в наличии | FEED ролик в сборе 1 *2 CHG |
| 2 | LM3844001 ✓ в наличии | PAPER FEEDING KIT MP add |
| 2-1 | LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе add |
| 2-2 | LJ5150001 ✓ в наличии | ролик COLLAR add |
| 2-3 | LJ5184001 ✓ в наличии | отделения пластина add |
комментарии
