Brother HL 5140 HL 5150D HL 5170DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L/ DRIVE узел
- рама узел
- PAPER FEEDER
- лоток бумаги
- узел закрепления (печь)
- COVERS/ LABELS
- MAIN плата
- ENGINE плата
- HIGH-VOLTAGE POWER SUPPLY плата
- PACKING MATERIALS
- AC CORDS

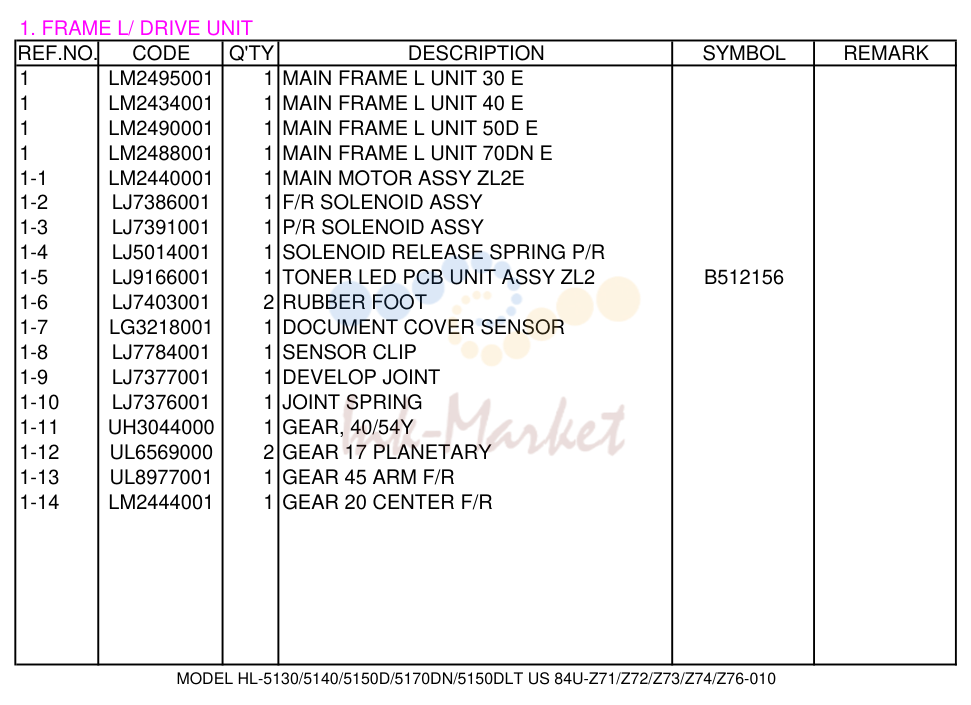

рама L/ DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2495001 запросить цену → | основная рама L узел 30 E |
| 1 | LM2434001 запросить цену → | основная рама L узел 40 E |
| 1 | LM2490001 запросить цену → | основная рама L узел 50D E |
| 1 | LM2488001 запросить цену → | основная рама L узел 70DN E |
| 1-1 | LM2440001 запросить цену → | главный мотор в сборе ZL2E |
| 1-2 | LJ7386001 запросить цену → | F/R соленоид в сборе |
| 1-3 | LJ7391001 запросить цену → | P/R соленоид в сборе |
| 1-4 | LJ5014001 запросить цену → | соленоид RELEASE пружина P/R |
| 1-5 | LJ9166001 запросить цену → | тонер LED плата узел в сборе ZL2 B512156 |
| 1-6 | LJ7403001 запросить цену → | RUBBER FOOT |
| 1-7 | LG3218001 запросить цену → | DOCUMENT крышка датчик |
| 1-8 | LJ7784001 запросить цену → | датчик CLIP |
| 1-9 | LJ7377001 запросить цену → | DEVELOP JOINT |
| 1-10 | LJ7376001 запросить цену → | JOINT пружина |
| 1-11 | UH3044000 запросить цену → | шестерня, 40/54Y |
| 1-12 | UL6569000 запросить цену → | шестерня 17 PLANETARY |
| 1-13 | UL8977001 запросить цену → | шестерня 45 ARM F/R |
| 1-14 | LM2444001 запросить цену → | шестерня 20 CENTER F/R |
| 1 | LM2733001 запросить цену → | основная рама R узел E CHG |
| 1-1 | LJ9612001 запросить цену → | тонер датчик плата узел ZL2 B512187 |
| 1-2 | LJ7403001 запросить цену → | RUBBER FOOT |
| 1-3 | LM2731001 запросить цену → | TE плёнка ADD |

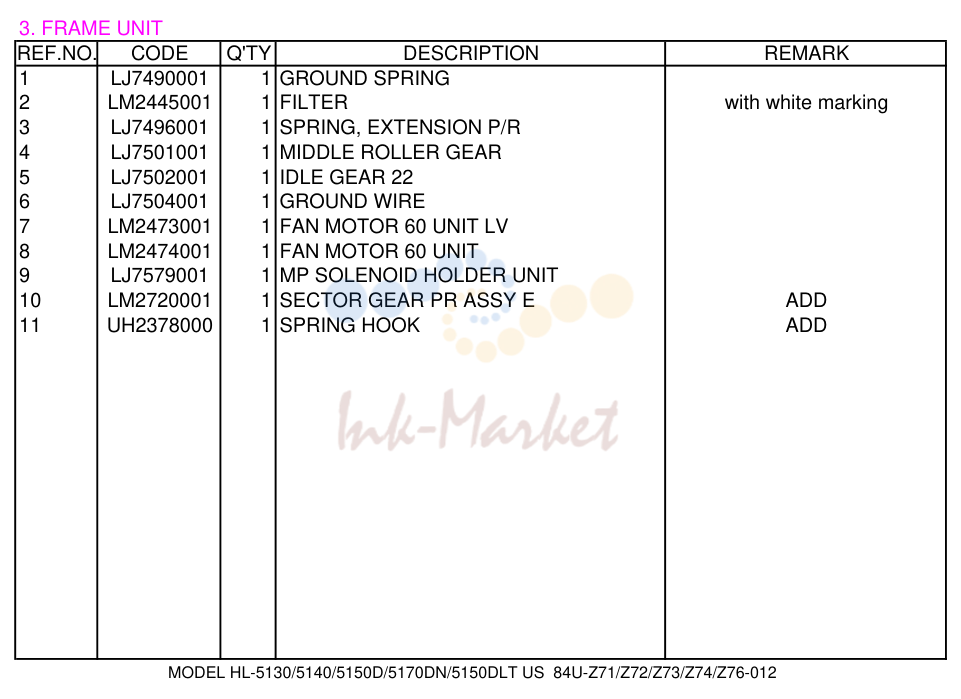

рама узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7490001 запросить цену → | GROUND пружина |
| 2 | LM2445001 запросить цену → | FILTER with white marking |
| 3 | LJ7496001 запросить цену → | пружина, EXTENSION P/R |
| 4 | LJ7501001 запросить цену → | MIDDLE ролик шестерня |
| 5 | LJ7502001 запросить цену → | IDLE шестерня 22 |
| 6 | LJ7504001 запросить цену → | GROUND WIRE |
| 7 | LM2473001 запросить цену → | вентилятор мотор 60 узел LV |
| 8 | LM2474001 запросить цену → | вентилятор мотор 60 узел |
| 9 | LJ7579001 запросить цену → | MP соленоид держатель узел |
| 10 | LM2720001 запросить цену → | SECTOR шестерня PR в сборе E ADD |
| 11 | UH2378000 запросить цену → | пружина HOOK ADD |
| 1 | LM2835001 запросить цену → | лазер-узел (SP) CHG |
| 2 | 085310815 запросить цену → | саморез, BIND B M3X8 |
PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7322001 запросить цену → | REGIST передний ACTUATOR |
| 2 | LM2590001 запросить цену → | REGIST передний ACTUATOR пружина |
| 3 | LJ7324001 запросить цену → | REGIST задний ACTUATOR |
| 4 | LJ7325001 запросить цену → | REGIST задний ACTUATOR пружина |
| 5 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе ZL2 |
| 6 | LM2601001 запросить цену → | PE ACTUATOR ZL2 (HL- |
| 7 | LJ9235001 запросить цену → | кассета датчик плата в сборе ZL2 (HL- B512095 |
| 8 | LJ5155001 запросить цену → | CA ACTUATOR (HL-5140/5150D/5170DN) |
| 9 | LJ5211001 запросить цену → | PE датчик крышка (HL- |
| 10 | LM2033001 запросить цену → | передний CHUTE направляющая в сборе ZL2 |
| 11 | LM2032001 запросить цену → | передний TRAY CHUTE в сборе ZL2 |
| 12 | LJ5020001 запросить цену → | BUSH L |
| 13 | LJ5021001 запросить цену → | BUSH R |
| 14 | LJ7730001 запросить цену → | ролик COLLAR ZL2 |
| 15 | LM2399001 запросить цену → | ролик 6 направляющая DEL |
| 16 | LJ7342001 запросить цену → | передний CHUTE (HL-5130/5140) ADD |
| 16 | LM2558001 запросить цену → | передний CHUTE (HL- ADD |
| 1 | LJ7551001 запросить цену → | MP узел в сборе |
| 1-1 | LJ7555001 ✓ в наличии | отделения пластина в сборе |
| 1-2 | LM2050001 ✓ в наличии | PAPER PICK-UP ролик в сборе (SP) |
| 1-3 | LJ7571001 запросить цену → | MP-PE ACTUATOR |
| 1-4 | LJ9222001 запросить цену → | MP-PE датчик плата в сборе ZL2 B512107 |
| 2 | LJ7587001 запросить цену → | MP TRAY в сборе |
| 3 | LM2313001 запросить цену → | MP передний крышка в сборе ZL2E |
| 4 | LJ7589001 запросить цену → | MP PAPER направляющая в сборе |
| 5 | LJ7600001 запросить цену → | DRIVE RELEASE LINK MP ADD |

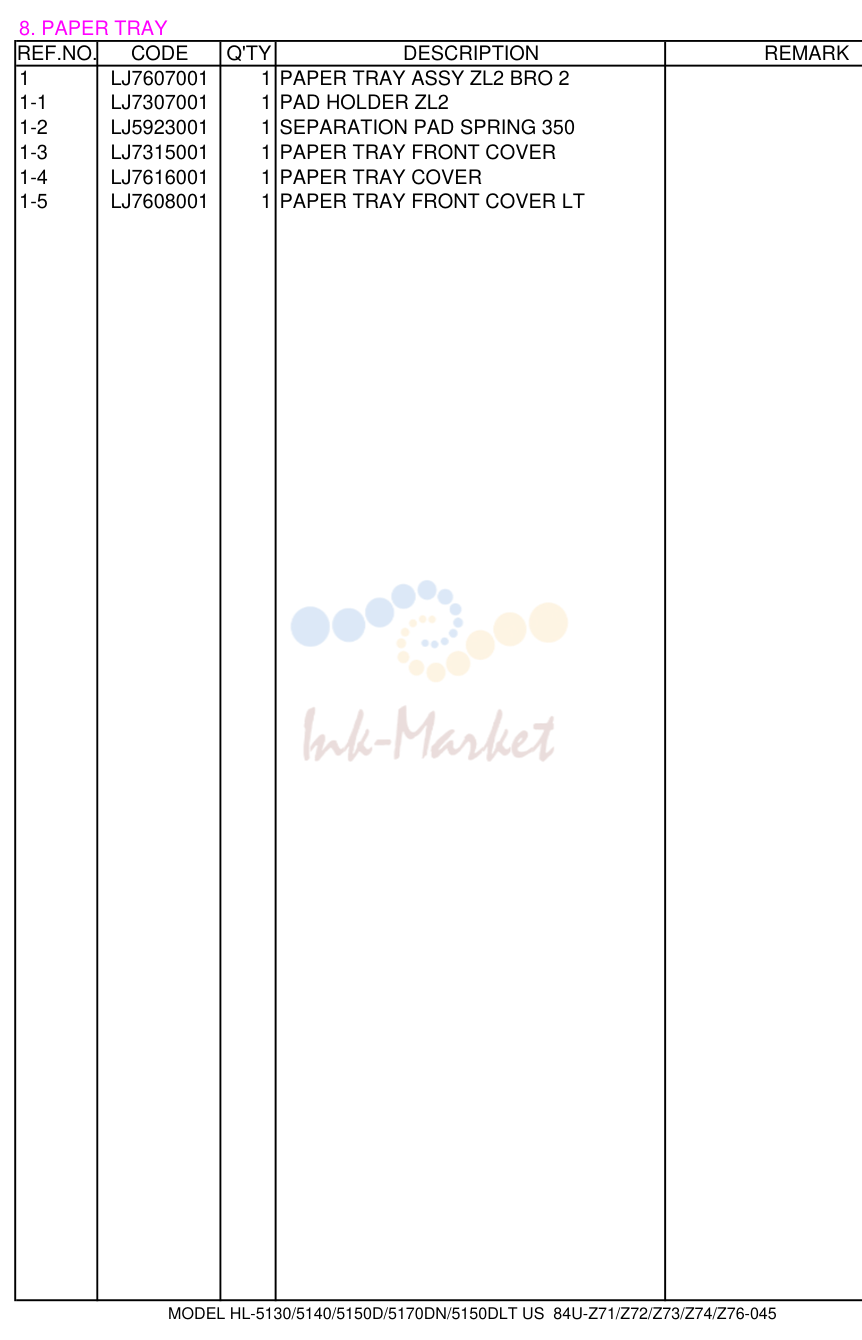

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7607001 запросить цену → | лоток бумаги в сборе ZL2 BRO 2 |
| 1-1 | LJ7307001 запросить цену → | PAD держатель ZL2 |
| 1-2 | LJ5923001 запросить цену → | отделения PAD пружина 350 |
| 1-3 | LJ7315001 запросить цену → | лоток бумаги передний крышка |
| 1-4 | LJ7616001 запросить цену → | лоток бумаги крышка |
| 1-5 | LJ7608001 запросить цену → | лоток бумаги передний крышка LT |

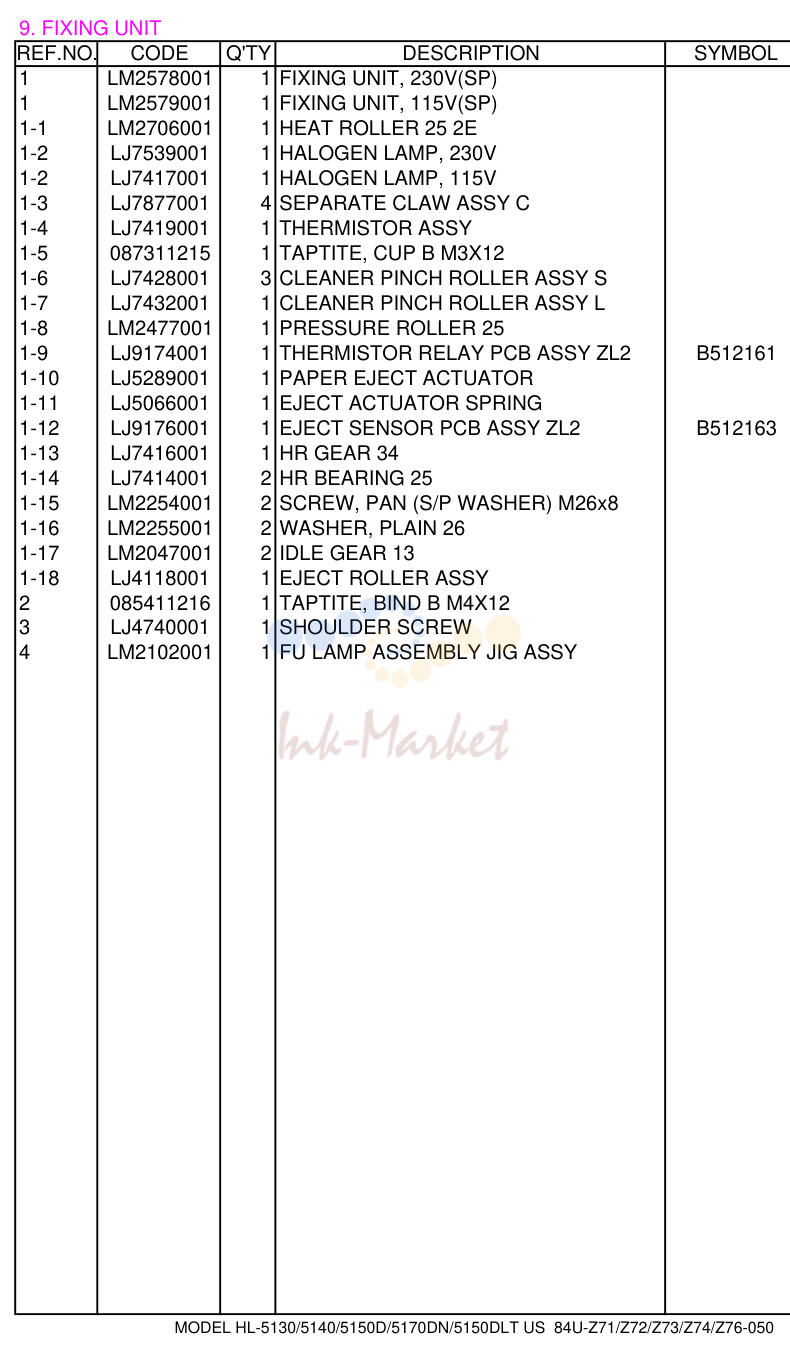

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2578001 запросить цену → | узел закрепления (печь), 230V(SP) |
| 1 | LM2579001 запросить цену → | узел закрепления (печь), 115V(SP) |
| 1-1 | LM2706001 ✓ в наличии | вал нагрева 25 2E |
| 1-2 | LJ7539001 запросить цену → | галогенная лампа, 230V |
| 1-2 | LJ7417001 запросить цену → | галогенная лампа, 115V |
| 1-3 | LJ7877001 ✓ в наличии | SEPARATE CLAW в сборе C |
| 1-4 | LJ7419001 запросить цену → | термистор в сборе |
| 1-5 | 087311215 запросить цену → | саморез, CUP B M3X12 |
| 1-6 | LJ7428001 ✓ в наличии | CLEANER прижимной ролик в сборе S |
| 1-7 | LJ7432001 под заказ | CLEANER прижимной ролик в сборе L |
| 1-8 | LM2477001 запросить цену → | PRESSURE ролик 25 |
| 1-9 | LJ9174001 запросить цену → | термистор RELAY плата в сборе ZL2 B512161 |
| 1-10 | LJ5289001 запросить цену → | PAPER EJECT ACTUATOR |
| 1-11 | LJ5066001 запросить цену → | EJECT ACTUATOR пружина |
| 1-12 | LJ9176001 запросить цену → | EJECT датчик плата в сборе ZL2 B512163 |
| 1-13 | LJ7416001 ✓ в наличии | HR шестерня 34 |
| 1-14 | LJ7414001 под заказ | HR подшипник 25 |
| 1-15 | LM2254001 запросить цену → | винт, PAN (S/P шайба) M26x8 |
| 1-16 | LM2255001 запросить цену → | шайба, PLAIN 26 |
| 1-17 | LM2047001 ✓ в наличии | IDLE шестерня 13 |
| 1-18 | LJ4118001 запросить цену → | EJECT ролик в сборе |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 3 | LJ4740001 запросить цену → | SHOULDER винт |
| 4 | LM2102001 запросить цену → | FU лампа ASSEMBLY JIG в сборе |

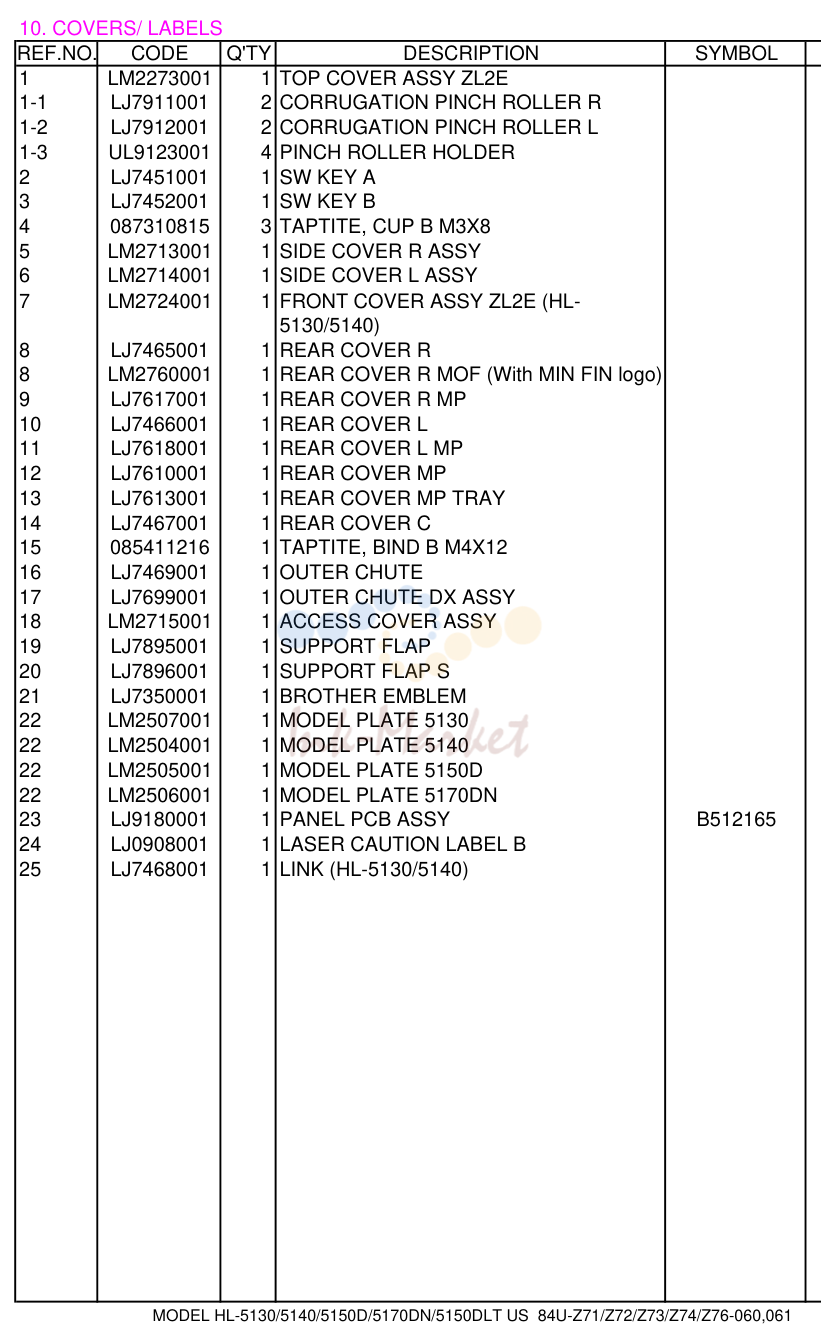

COVERS/ LABELS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2273001 запросить цену → | TOP крышка в сборе ZL2E |
| 1-1 | LJ7911001 запросить цену → | CORRUGATION прижимной ролик R |
| 1-2 | LJ7912001 запросить цену → | CORRUGATION прижимной ролик L |
| 1-3 | UL9123001 ✓ в наличии | прижимной ролик держатель |
| 2 | LJ7451001 запросить цену → | SW KEY A |
| 3 | LJ7452001 запросить цену → | SW KEY B |
| 4 | 087310815 запросить цену → | саморез, CUP B M3X8 chg |
| 5 | LM2713001 запросить цену → | SIDE крышка R в сборе chg |
| 6 | LM2714001 запросить цену → | SIDE крышка L в сборе chg |
| 7 | LM2724001 запросить цену → | передний крышка в сборе ZL2E (HL- |
| 8 | LJ7465001 запросить цену → | задний крышка R |
| 8 | LM2760001 запросить цену → | задний крышка R MOF (With MIN FIN logo) add |
| 9 | LJ7617001 запросить цену → | задний крышка R MP |
| 10 | LJ7466001 запросить цену → | задний крышка L |
| 11 | LJ7618001 запросить цену → | задний крышка L MP |
| 12 | LJ7610001 запросить цену → | задний крышка MP |
| 13 | LJ7613001 запросить цену → | задний крышка MP TRAY |
| 14 | LJ7467001 запросить цену → | задний крышка C |
| 15 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 16 | LJ7469001 запросить цену → | OUTER CHUTE |
| 17 | LJ7699001 запросить цену → | OUTER CHUTE DX в сборе |
| 18 | LM2715001 запросить цену → | ACCESS крышка в сборе chg |
| 19 | LJ7895001 запросить цену → | SUPPORT FLAP |
| 20 | LJ7896001 запросить цену → | SUPPORT FLAP S |
| 21 | LJ7350001 запросить цену → | BROTHER EMBLEM |
| 22 | LM2507001 запросить цену → | MODEL пластина 5130 |
| 22 | LM2504001 запросить цену → | MODEL пластина 5140 |
| 22 | LM2505001 запросить цену → | MODEL пластина 5150D |
| 22 | LM2506001 запросить цену → | MODEL пластина 5170DN |
| 23 | LJ9180001 запросить цену → | PANEL плата в сборе B512165 |
| 24 | LJ0908001 запросить цену → | LASER CAUTION LABEL B add |
| 25 | LJ7468001 запросить цену → | LINK (HL-5130/5140) ADD |

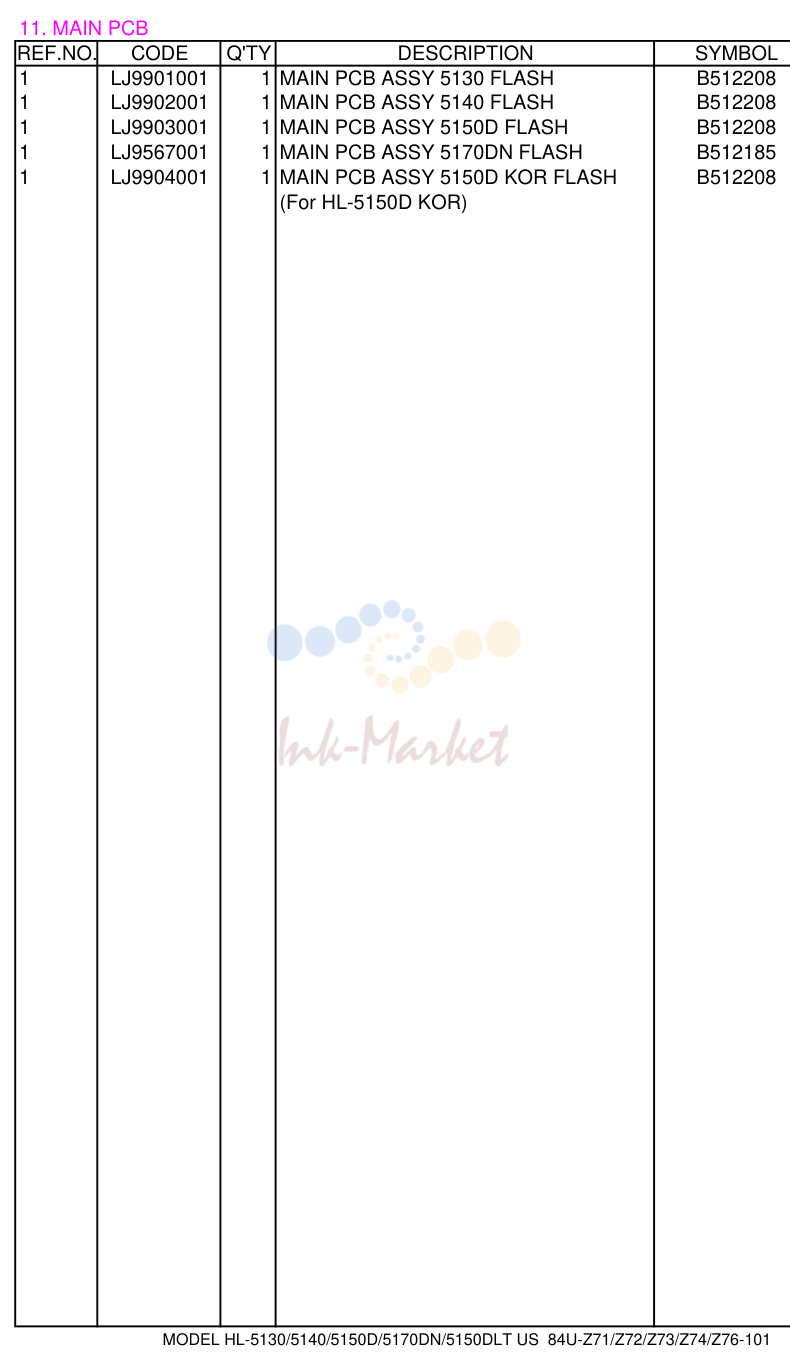

MAIN плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9901001 запросить цену → | MAIN плата в сборе 5130 FLASH B512208 CHG |
| 1 | LJ9902001 запросить цену → | MAIN плата в сборе 5140 FLASH B512208 CHG |
| 1 | LJ9903001 запросить цену → | MAIN плата в сборе 5150D FLASH B512208 CHG |
| 1 | LJ9567001 запросить цену → | MAIN плата в сборе 5170DN FLASH B512185 |
| 1 | LJ9904001 запросить цену → | MAIN плата в сборе 5150D KOR FLASH B512208 CHG |

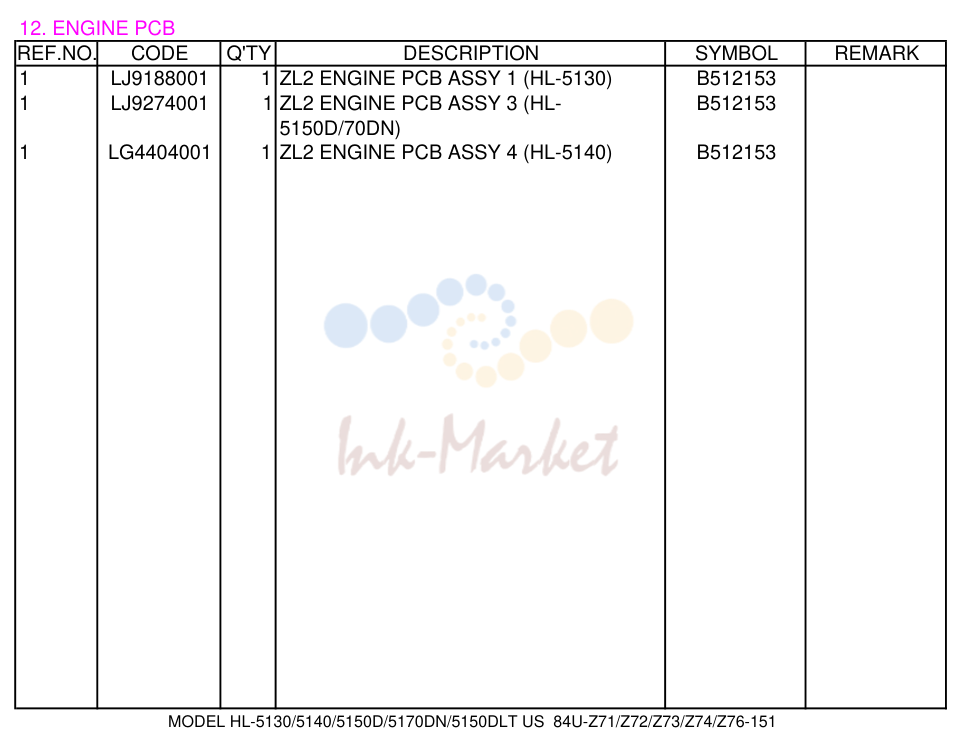

ENGINE плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9188001 запросить цену → | ZL2 ENGINE плата в сборе 1 (HL-5130) B512153 |
| 1 | LJ9274001 запросить цену → | 1ZL2 ENGINE плата в сборе 3 (HL- B512153 |
| 1 | LG4404001 запросить цену → | ZL2 ENGINE плата в сборе 4 (HL-5140) B512153 |
| 1 | LJ9620001 запросить цену → | PS плата узел 230V MPW5706 |
| 1 | LJ9621001 запросить цену → | PS плата узел 115V MPW5806 |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 3 | LM2048001 запросить цену → | винт, PAN (S/P шайба) M3.5X6 |

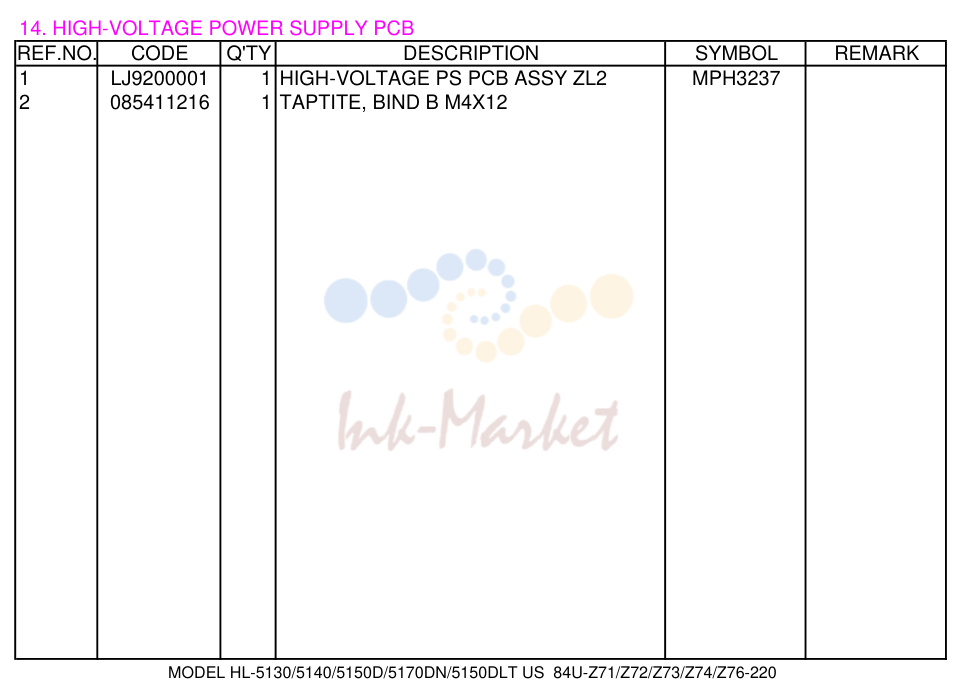

HIGH-VOLTAGE POWER SUPPLY плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9200001 запросить цену → | HIGH-VOLTAGE PS плата в сборе ZL2 MPH3237 |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 1 | LM2971001 запросить цену → | CD в сборе ZL2E CHG |
| 1 | LM2727001 запросить цену → | CD в сборе ZL2E KOR |
| 1 | LM2839001 запросить цену → | CD в сборе ZL2E EAST-EUR chg |

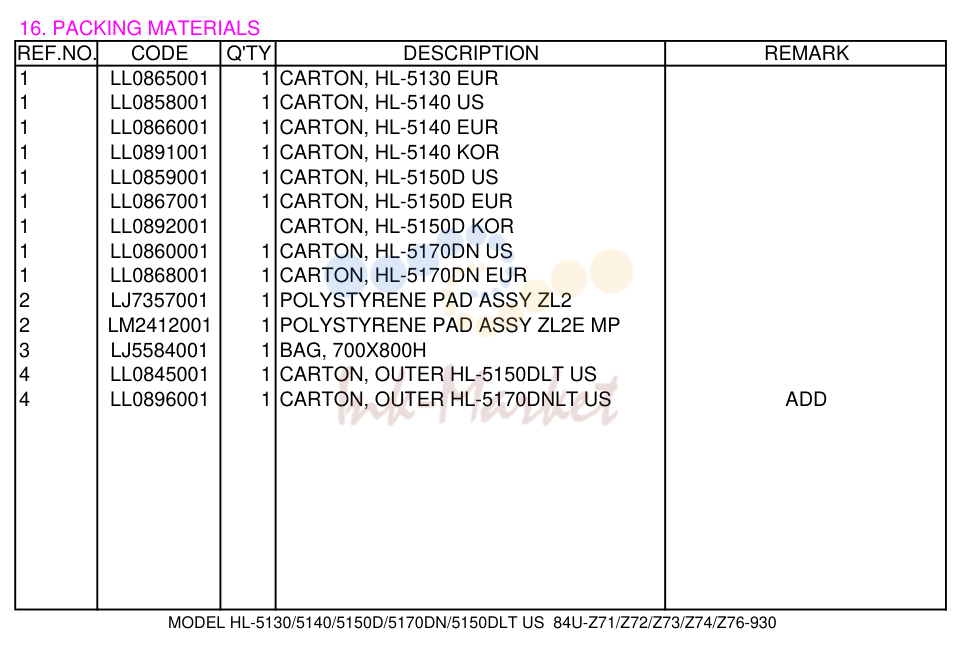

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LL0865001 запросить цену → | CARTON, HL-5130 EUR |
| 1 | LL0858001 запросить цену → | CARTON, HL-5140 US |
| 1 | LL0866001 запросить цену → | CARTON, HL-5140 EUR |
| 1 | LL0891001 запросить цену → | CARTON, HL-5140 KOR |
| 1 | LL0859001 запросить цену → | CARTON, HL-5150D US |
| 1 | LL0867001 запросить цену → | CARTON, HL-5150D EUR |
| 1 | LL0892001 запросить цену → | CARTON, HL-5150D KOR |
| 1 | LL0860001 запросить цену → | CARTON, HL-5170DN US |
| 1 | LL0868001 запросить цену → | CARTON, HL-5170DN EUR |
| 2 | LJ7357001 запросить цену → | POLYSTYRENE PAD в сборе ZL2 |
| 2 | LM2412001 запросить цену → | POLYSTYRENE PAD в сборе ZL2E MP |
| 3 | LJ5584001 запросить цену → | BAG, 700X800H |
| 4 | LL0845001 запросить цену → | CARTON, OUTER HL-5150DLT US |
| 4 | LL0896001 запросить цену → | CARTON, OUTER HL-5170DNLT US ADD |
| 1 | LJ7920001 под заказ | PAPER FEEDING KIT |
| 1-1 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе ZL2*1 |
| 1-2 | LJ7307001 запросить цену → | PAD держатель ZL2 *2 |
| 2 | LM2953001 ✓ в наличии | ролик 6 направляющая/ ролик (SP) ADD |

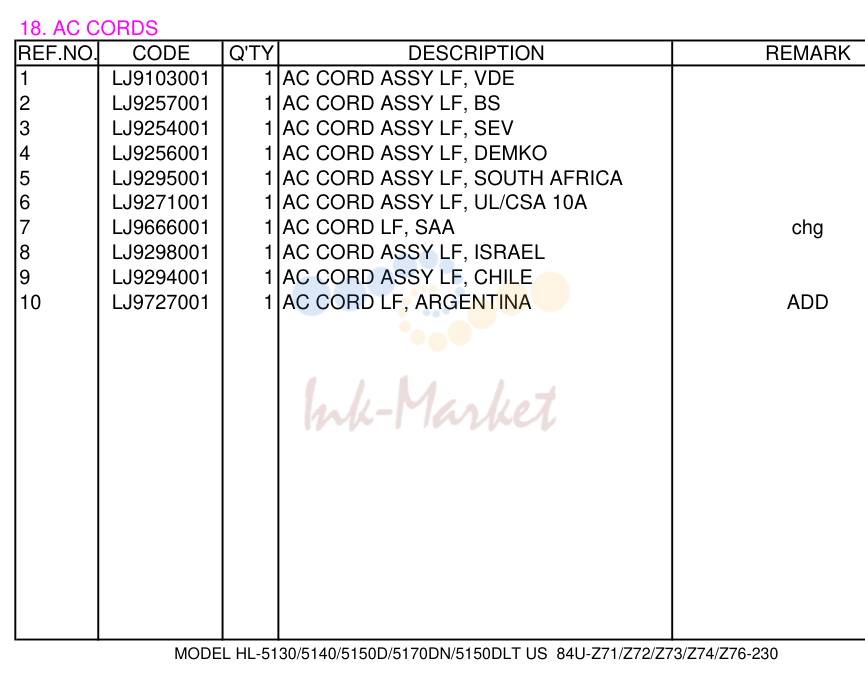

AC CORDS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9103001 запросить цену → | AC CORD в сборе LF, VDE |
| 2 | LJ9257001 запросить цену → | AC CORD в сборе LF, BS |
| 3 | LJ9254001 запросить цену → | AC CORD в сборе LF, SEV |
| 4 | LJ9256001 запросить цену → | AC CORD в сборе LF, DEMKO |
| 5 | LJ9295001 запросить цену → | AC CORD в сборе LF, SOUTH AFRICA |
| 6 | LJ9271001 запросить цену → | AC CORD в сборе LF, UL/CSA 10A |
| 7 | LJ9666001 запросить цену → | AC CORD LF, SAA chg |
| 8 | LJ9298001 запросить цену → | AC CORD в сборе LF, ISRAEL |
| 9 | LJ9294001 запросить цену → | AC CORD в сборе LF, CHILE |
| 10 | LJ9727001 запросить цену → | AC CORD LF, ARGENTINA ADD |
