Brother HL 5040 HL 5050 HL 5070N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L/ DRIVE узел
- рама узел
- PAPER FEEDER
- лоток бумаги
- узел закрепления (печь)
- COVERS
- MAIN плата
- ENGINE плата
- HIGH-VOLTAGE POWER SUPPLY плата
- PACKING MATERIALS
- AC CORDS

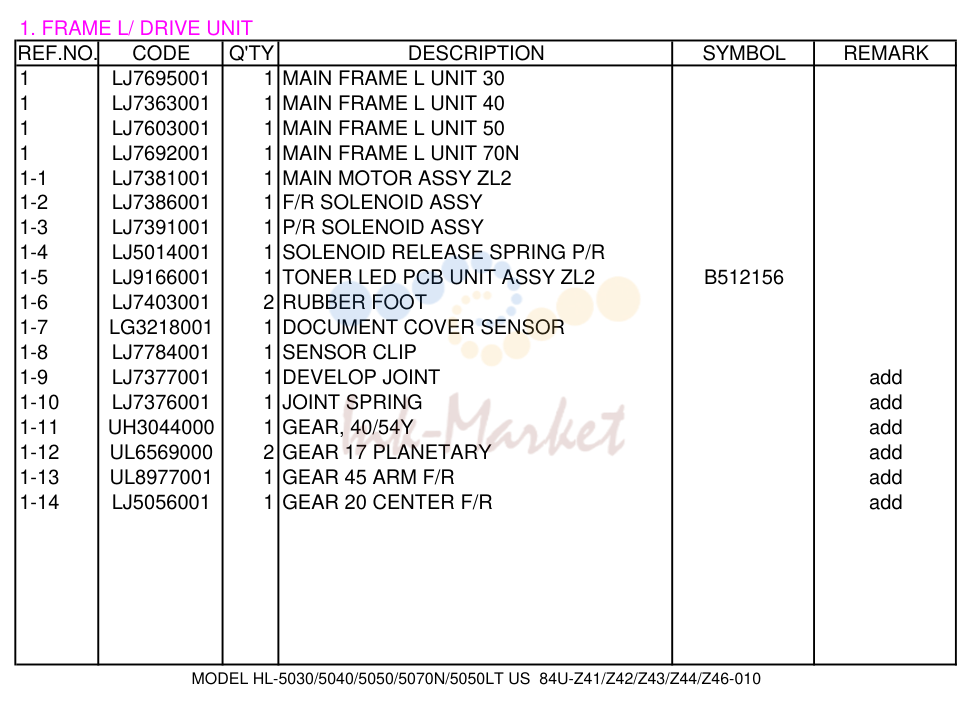

рама L/ DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7695001 запросить цену → | основная рама L узел 30 |
| 1 | LJ7363001 запросить цену → | основная рама L узел 40 |
| 1 | LJ7603001 запросить цену → | основная рама L узел 50 |
| 1 | LJ7692001 запросить цену → | основная рама L узел 70N |
| 1-1 | LJ7381001 запросить цену → | главный мотор в сборе ZL2 |
| 1-2 | LJ7386001 запросить цену → | F/R соленоид в сборе |
| 1-3 | LJ7391001 запросить цену → | P/R соленоид в сборе |
| 1-4 | LJ5014001 запросить цену → | соленоид RELEASE пружина P/R |
| 1-5 | LJ9166001 запросить цену → | тонер LED плата узел в сборе ZL2 B512156 |
| 1-6 | LJ7403001 запросить цену → | RUBBER FOOT |
| 1-7 | LG3218001 запросить цену → | DOCUMENT крышка датчик |
| 1-8 | LJ7784001 запросить цену → | датчик CLIP |
| 1-9 | LJ7377001 запросить цену → | DEVELOP JOINT add |
| 1-10 | LJ7376001 запросить цену → | JOINT пружина add |
| 1-11 | UH3044000 запросить цену → | шестерня, 40/54Y add |
| 1-12 | UL6569000 запросить цену → | шестерня 17 PLANETARY add |
| 1-13 | UL8977001 запросить цену → | шестерня 45 ARM F/R add |
| 1-14 | LJ5056001 запросить цену → | шестерня 20 CENTER F/R add |
| 1 | LM2732001 запросить цену → | основная рама R узел CHG |
| 1-1 | LJ9612001 запросить цену → | тонер датчик плата узел ZL2 B512084 chg |
| 1-2 | LJ7403001 запросить цену → | RUBBER FOOT |
| 1-3 | LM2731001 запросить цену → | TE плёнка ADD |

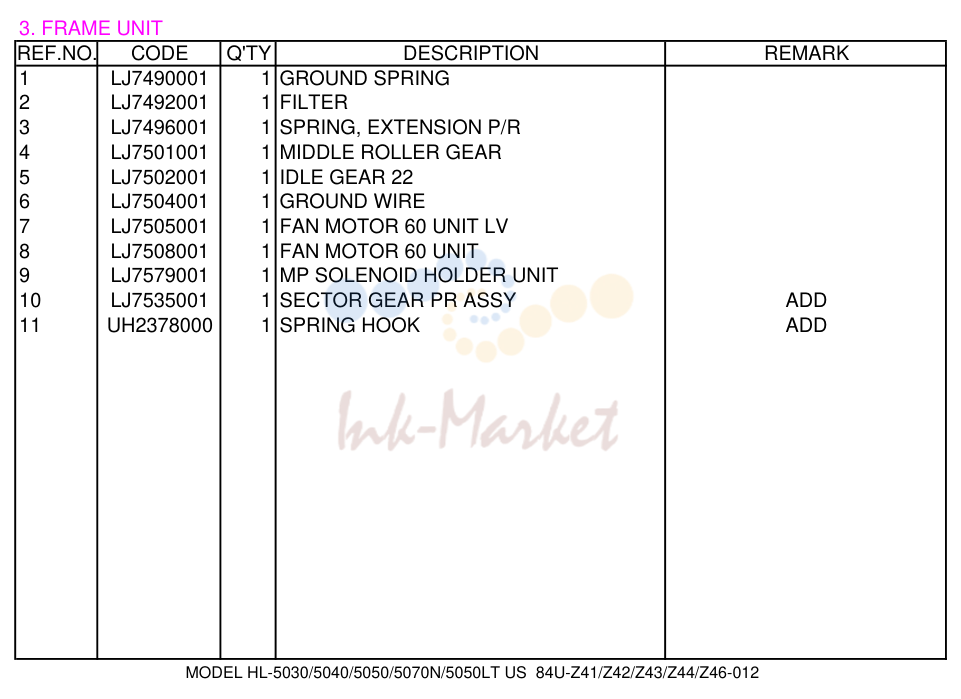

рама узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7490001 запросить цену → | GROUND пружина |
| 2 | LJ7492001 запросить цену → | FILTER |
| 3 | LJ7496001 запросить цену → | пружина, EXTENSION P/R |
| 4 | LJ7501001 запросить цену → | MIDDLE ролик шестерня |
| 5 | LJ7502001 запросить цену → | IDLE шестерня 22 |
| 6 | LJ7504001 запросить цену → | GROUND WIRE |
| 7 | LJ7505001 запросить цену → | вентилятор мотор 60 узел LV |
| 8 | LJ7508001 запросить цену → | вентилятор мотор 60 узел |
| 9 | LJ7579001 запросить цену → | MP соленоид держатель узел |
| 10 | LJ7535001 запросить цену → | SECTOR шестерня PR в сборе ADD |
| 11 | UH2378000 запросить цену → | пружина HOOK ADD |
| 1 | LM2833001 запросить цену → | лазер-узел ZL2 (SP) chg |
| 2 | 085310815 запросить цену → | саморез, BIND B M3X8 |
PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7322001 запросить цену → | REGIST передний ACTUATOR |
| 2 | LM2590001 запросить цену → | REGIST передний ACTUATOR пружина chg |
| 3 | LJ7324001 запросить цену → | REGIST задний ACTUATOR |
| 4 | LJ7325001 запросить цену → | REGIST задний ACTUATOR пружина |
| 5 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе ZL2 |
| 6 | LM2601001 запросить цену → | PE ACTUATOR ZL2 chg |
| 7 | LJ9235001 запросить цену → | кассета датчик плата в сборе ZL2 B512095 |
| 8 | LJ5155001 запросить цену → | CA ACTUATOR |
| 9 | LJ5211001 запросить цену → | PE датчик крышка add |
| 10 | LM2033001 запросить цену → | передний CHUTE направляющая в сборе ZL2 add |
| 11 | LM2032001 запросить цену → | передний TRAY CHUTE в сборе ZL2 add |
| 12 | LJ5020001 запросить цену → | BUSH L add |
| 13 | LJ5021001 запросить цену → | BUSH R add |
| 14 | LJ7730001 запросить цену → | ролик COLLAR ZL2 add |
| 15 | LM2953001 ✓ в наличии | ролик 6 направляющая/ ролик (SP) CHG |
| 16 | LJ7342001 запросить цену → | передний CHUTE add |
| 1 | LJ7551001 запросить цену → | MP узел в сборе |
| 1-1 | LJ7555001 ✓ в наличии | отделения пластина в сборе |
| 1-2 | LM2050001 ✓ в наличии | PAPER PICK-UP ролик в сборе (SP) chg |
| 1-3 | LJ7571001 запросить цену → | MP-PE ACTUATOR |
| 1-4 | LJ9222001 запросить цену → | MP-PE датчик плата в сборе ZL2 B512107 |
| 2 | LJ7587001 запросить цену → | MP TRAY в сборе add |
| 3 | LJ7596001 запросить цену → | MP передний крышка в сборе (HL- add |
| 3-1 | LJ7800001 запросить цену → | MP крышка RELEASE BUTTON add |
| 4 | LJ7589001 запросить цену → | MP PAPER направляющая в сборе (HL-5050/5070N) add |
| 5 | LJ7600001 запросить цену → | DRIVE RELEASE LINK MP add |

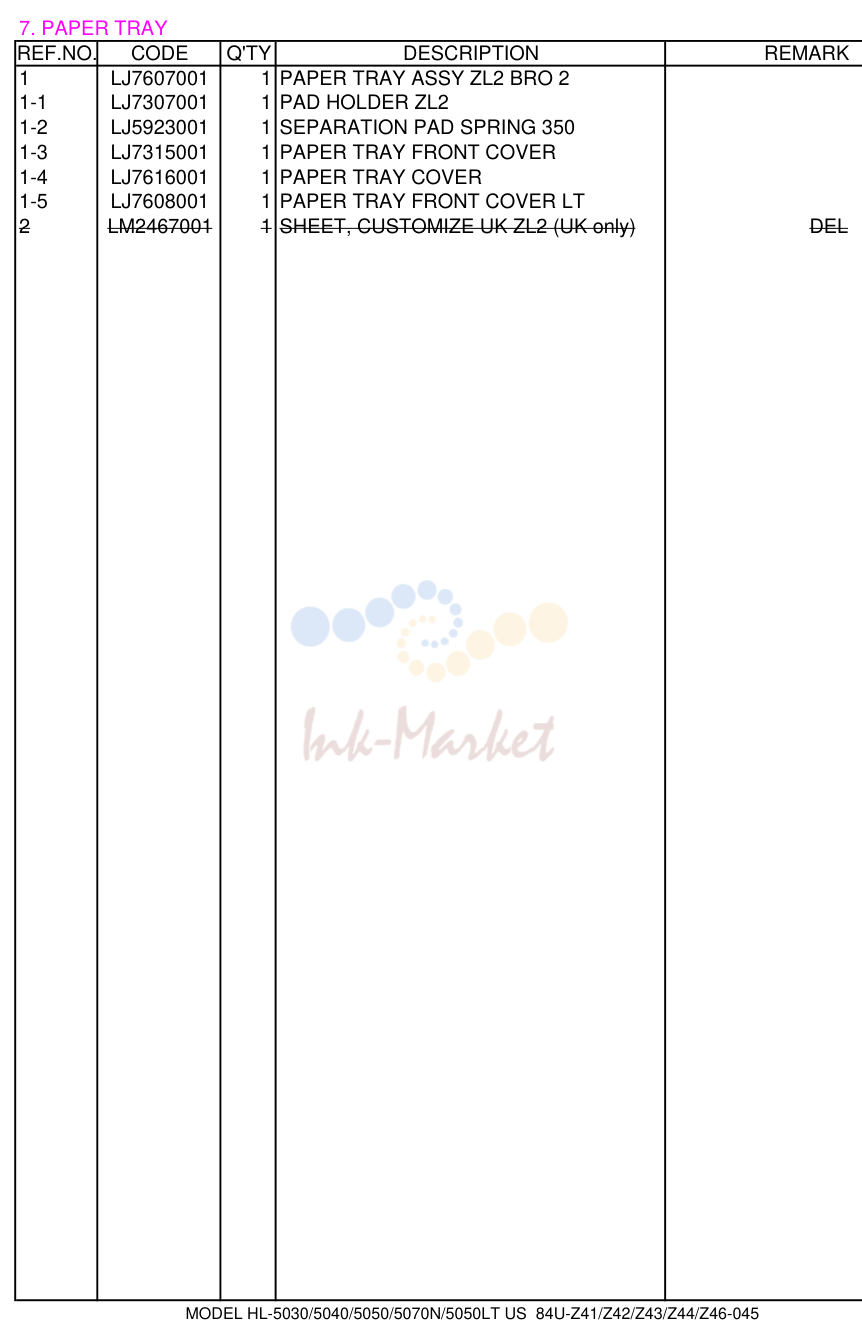

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7607001 запросить цену → | лоток бумаги в сборе ZL2 BRO 2 |
| 1-1 | LJ7307001 запросить цену → | PAD держатель ZL2 |
| 1-2 | LJ5923001 запросить цену → | отделения PAD пружина 350 |
| 1-3 | LJ7315001 запросить цену → | лоток бумаги передний крышка |
| 1-4 | LJ7616001 запросить цену → | лоток бумаги крышка |
| 1-5 | LJ7608001 запросить цену → | лоток бумаги передний крышка LT |
| 2 | LM2467001 запросить цену → | SHEET, CUSTOMIZE UK ZL2 (UK only) DEL |

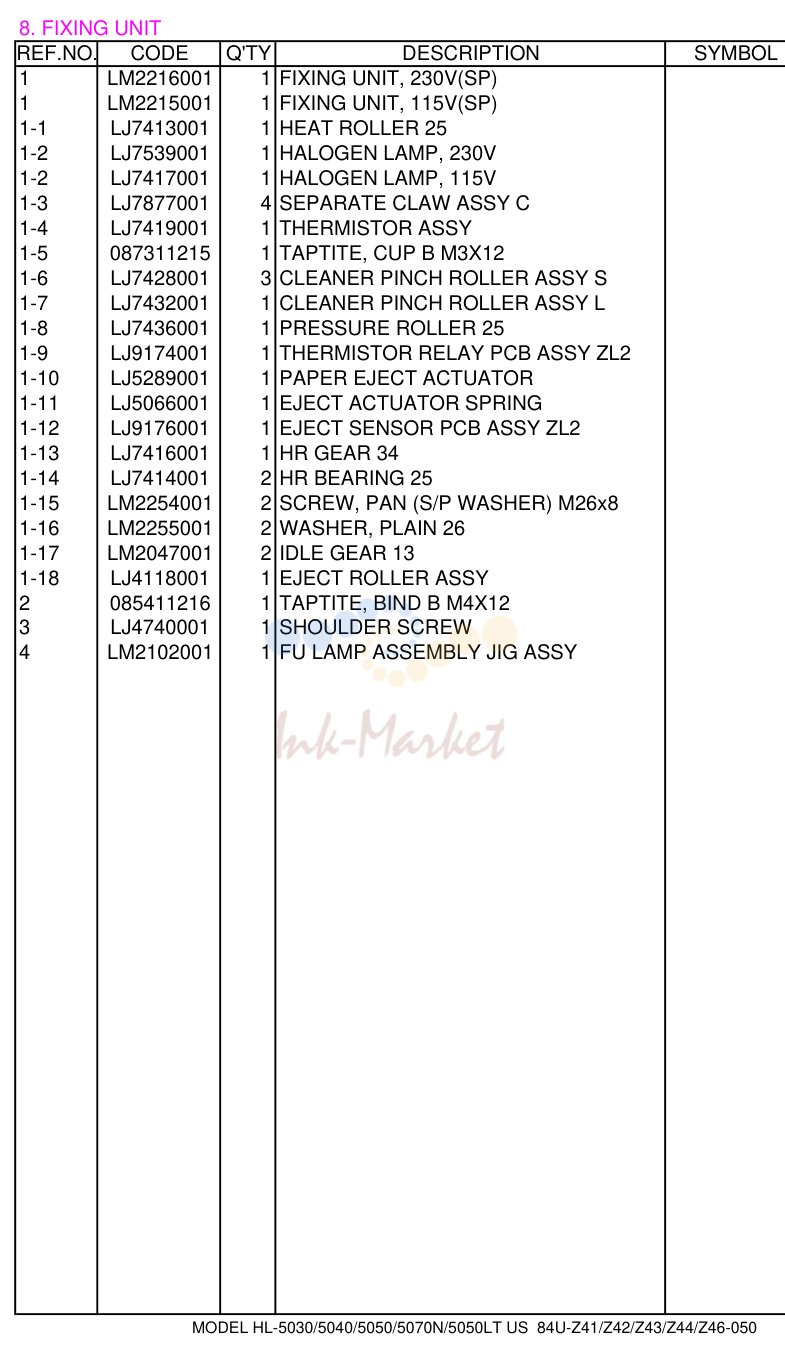

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2216001 запросить цену → | узел закрепления (печь), 230V(SP) chg |
| 1 | LM2215001 запросить цену → | узел закрепления (печь), 115V(SP) chg |
| 1-1 | LJ7413001 запросить цену → | вал нагрева 25 |
| 1-2 | LJ7539001 запросить цену → | галогенная лампа, 230V |
| 1-2 | LJ7417001 запросить цену → | галогенная лампа, 115V |
| 1-3 | LJ7877001 ✓ в наличии | SEPARATE CLAW в сборе C |
| 1-4 | LJ7419001 запросить цену → | термистор в сборе |
| 1-5 | 087311215 запросить цену → | саморез, CUP B M3X12 |
| 1-6 | LJ7428001 ✓ в наличии | CLEANER прижимной ролик в сборе S |
| 1-7 | LJ7432001 под заказ | CLEANER прижимной ролик в сборе L |
| 1-8 | LJ7436001 запросить цену → | PRESSURE ролик 25 |
| 1-9 | LJ9174001 запросить цену → | термистор RELAY плата в сборе ZL2 |
| 1-10 | LJ5289001 запросить цену → | PAPER EJECT ACTUATOR |
| 1-11 | LJ5066001 запросить цену → | EJECT ACTUATOR пружина |
| 1-12 | LJ9176001 запросить цену → | EJECT датчик плата в сборе ZL2 |
| 1-13 | LJ7416001 ✓ в наличии | HR шестерня 34 add |
| 1-14 | LJ7414001 под заказ | HR подшипник 25 add |
| 1-15 | LM2254001 запросить цену → | винт, PAN (S/P шайба) M26x8 add |
| 1-16 | LM2255001 запросить цену → | шайба, PLAIN 26 add |
| 1-17 | LM2047001 ✓ в наличии | IDLE шестерня 13 add |
| 1-18 | LJ4118001 запросить цену → | EJECT ролик в сборе ADD |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 chg |
| 3 | LJ4740001 запросить цену → | SHOULDER винт chg |
| 4 | LM2102001 запросить цену → | FU лампа ASSEMBLY JIG в сборе add |

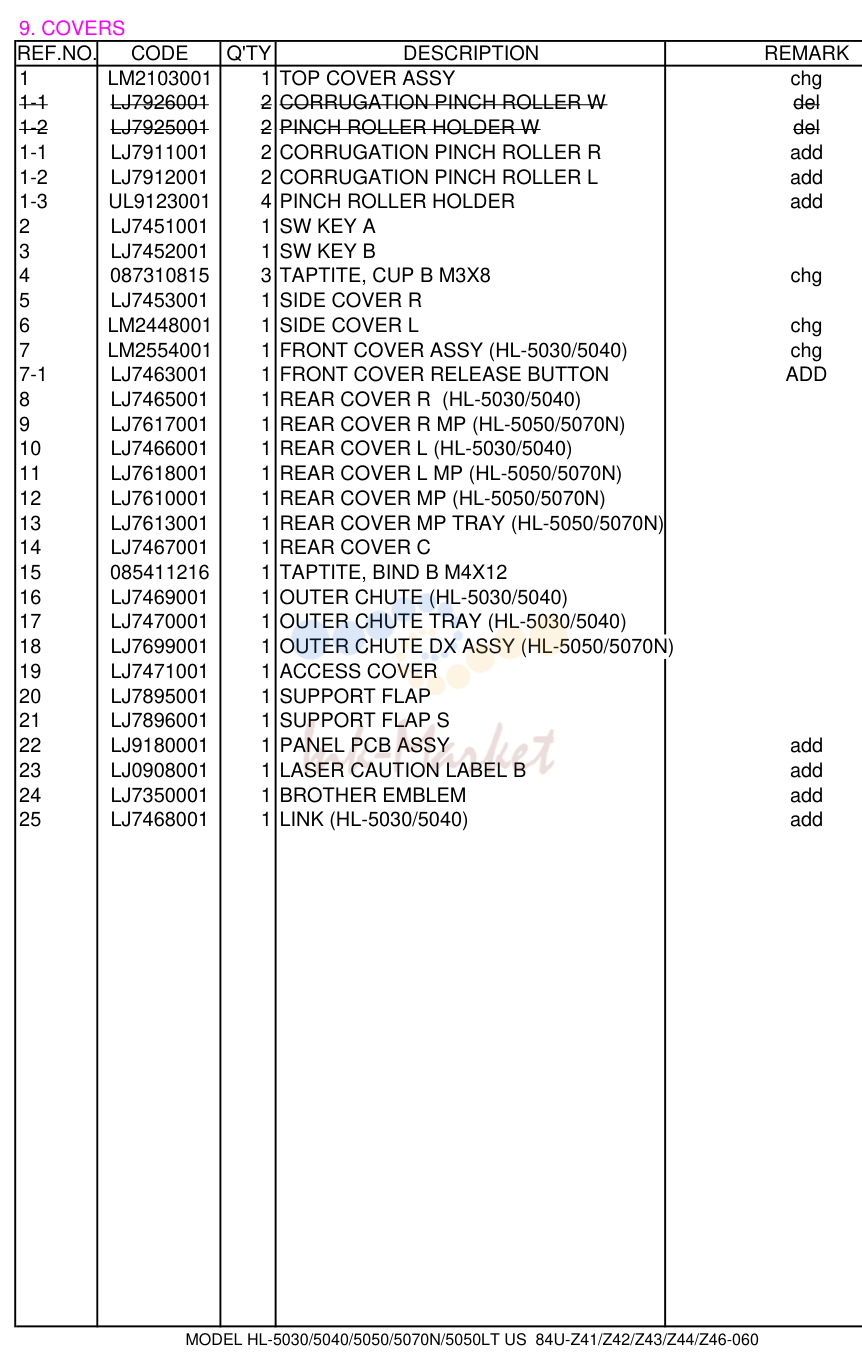

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM2103001 запросить цену → | TOP крышка в сборе chg |
| 1-1 | LJ7926001 запросить цену → | CORRUGATION прижимной ролик W del |
| 1-2 | LJ7925001 запросить цену → | прижимной ролик держатель W del |
| 1-1 | LJ7911001 запросить цену → | CORRUGATION прижимной ролик R add |
| 1-2 | LJ7912001 запросить цену → | CORRUGATION прижимной ролик L add |
| 1-3 | UL9123001 ✓ в наличии | прижимной ролик держатель add |
| 2 | LJ7451001 запросить цену → | SW KEY A |
| 3 | LJ7452001 запросить цену → | SW KEY B |
| 4 | 087310815 запросить цену → | саморез, CUP B M3X8 chg |
| 5 | LJ7453001 запросить цену → | SIDE крышка R |
| 6 | LM2448001 запросить цену → | SIDE крышка L chg |
| 7 | LM2554001 запросить цену → | передний крышка в сборе (HL-5030/5040) chg |
| 7-1 | LJ7463001 ✓ в наличии | передний крышка RELEASE BUTTON ADD |
| 8 | LJ7465001 запросить цену → | задний крышка R (HL-5030/5040) |
| 9 | LJ7617001 запросить цену → | задний крышка R MP (HL-5050/5070N) |
| 10 | LJ7466001 запросить цену → | задний крышка L (HL-5030/5040) |
| 11 | LJ7618001 запросить цену → | задний крышка L MP (HL-5050/5070N) |
| 12 | LJ7610001 запросить цену → | задний крышка MP (HL-5050/5070N) |
| 13 | LJ7613001 запросить цену → | задний крышка MP TRAY (HL-5050/5070N) |
| 14 | LJ7467001 запросить цену → | задний крышка C |
| 15 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 16 | LJ7469001 запросить цену → | OUTER CHUTE (HL-5030/5040) |
| 17 | LJ7470001 запросить цену → | OUTER CHUTE TRAY (HL-5030/5040) |
| 18 | LJ7699001 запросить цену → | OUTER CHUTE DX в сборе (HL-5050/5070N) |
| 19 | LJ7471001 запросить цену → | ACCESS крышка |
| 20 | LJ7895001 запросить цену → | SUPPORT FLAP |
| 21 | LJ7896001 запросить цену → | SUPPORT FLAP S |
| 22 | LJ9180001 запросить цену → | PANEL плата в сборе add |
| 23 | LJ0908001 запросить цену → | LASER CAUTION LABEL B add |
| 24 | LJ7350001 запросить цену → | BROTHER EMBLEM add |
| 25 | LJ7468001 запросить цену → | LINK (HL-5030/5040) add |

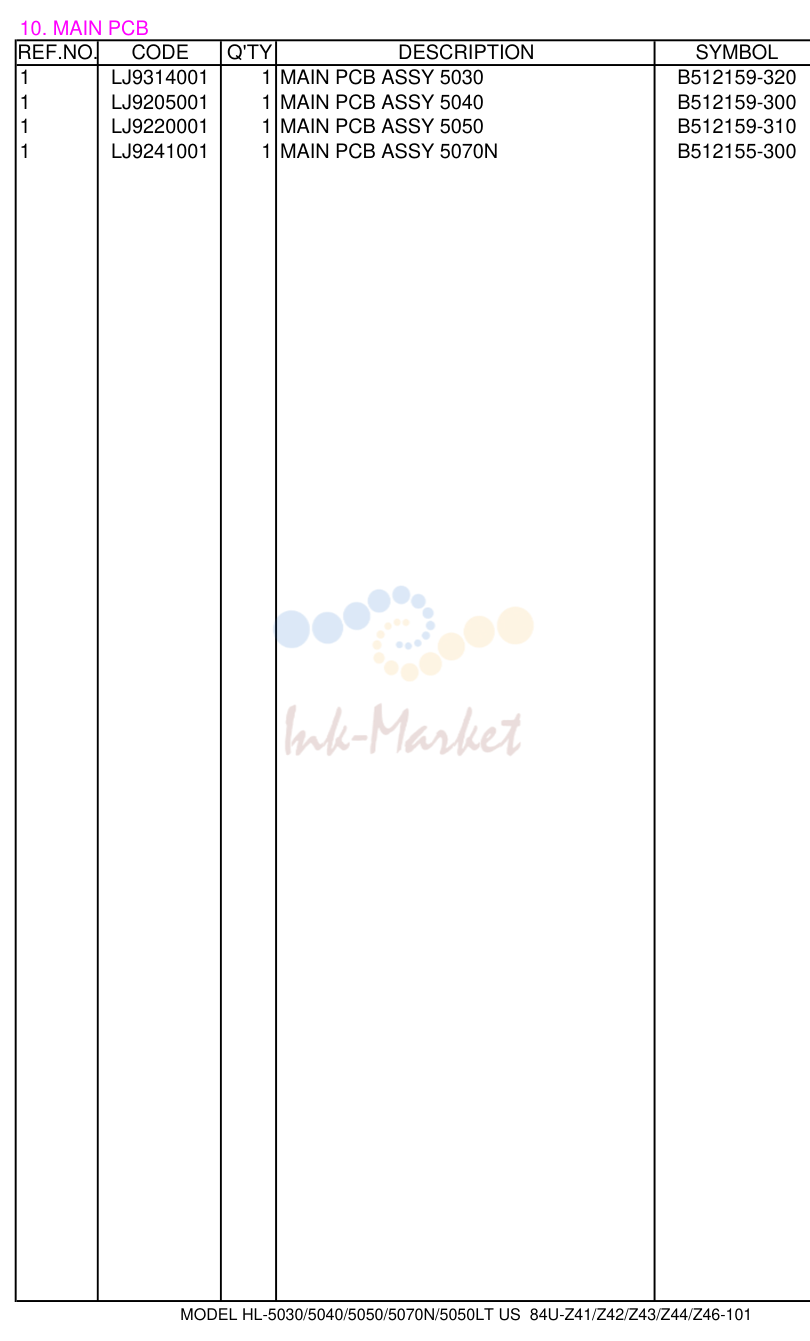

MAIN плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9314001 запросить цену → | MAIN плата в сборе 5030 B512159-320 |
| 1 | LJ9205001 запросить цену → | MAIN плата в сборе 5040 B512159-300 |
| 1 | LJ9220001 запросить цену → | MAIN плата в сборе 5050 B512159-310 |
| 1 | LJ9241001 запросить цену → | MAIN плата в сборе 5070N B512155-300 |

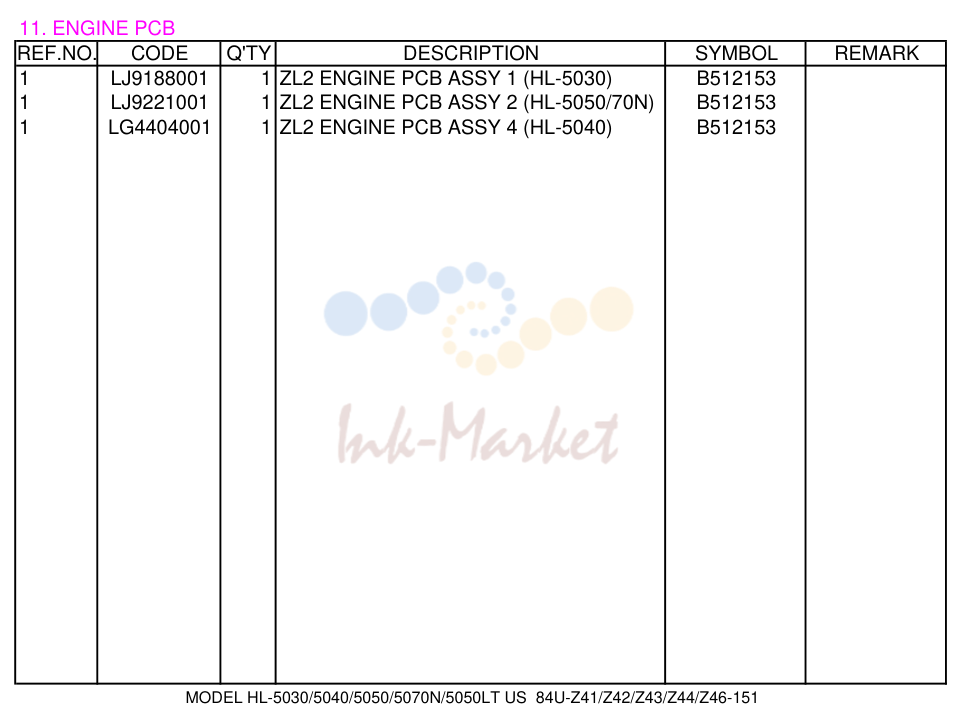

ENGINE плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9188001 запросить цену → | ZL2 ENGINE плата в сборе 1 (HL-5030) B512153 |
| 1 | LJ9221001 запросить цену → | ZL2 ENGINE плата в сборе 2 (HL-5050/70N) B512153 |
| 1 | LG4404001 запросить цену → | ZL2 ENGINE плата в сборе 4 (HL-5040) B512153 |
| 1 | LJ9620001 запросить цену → | PS плата узел 230V (SP) CHG |
| 1 | LJ9621001 запросить цену → | PS плата узел 115V (SP) CHG |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 3 | LM2048001 запросить цену → | винт, PAN (S/P шайба) M3.5X6 chg |

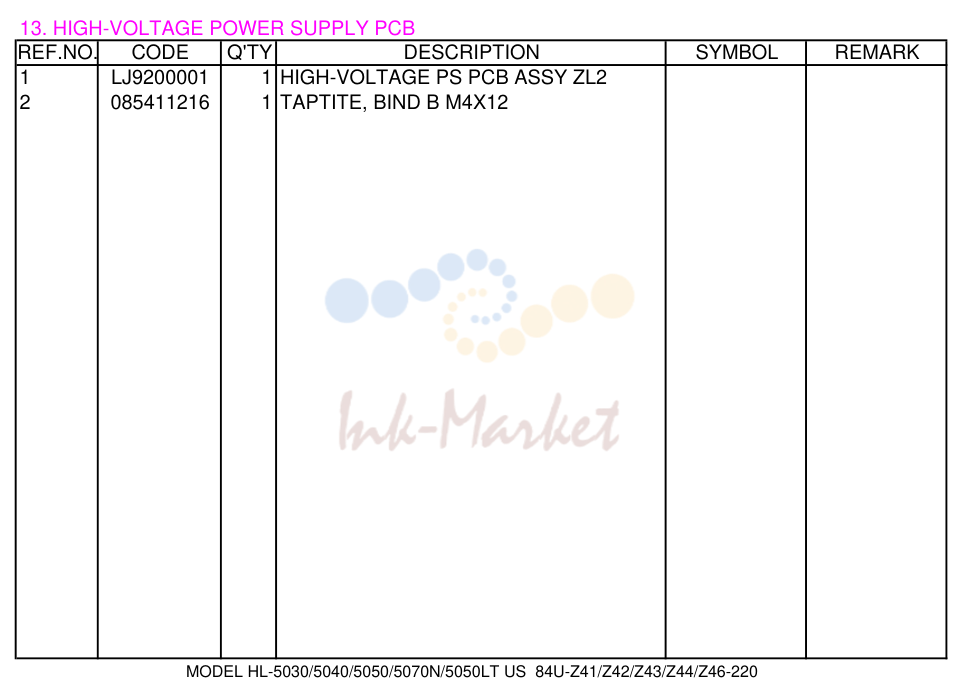

HIGH-VOLTAGE POWER SUPPLY плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9200001 запросить цену → | HIGH-VOLTAGE PS плата в сборе ZL2 |
| 2 | 085411216 запросить цену → | саморез, BIND B M4X12 |
| 1 | LJ7880001 запросить цену → | CD в сборе 5030/5040 DEL |
| 1 | LJ7770001 запросить цену → | CD в сборе 5030/5040/5050/5070N |

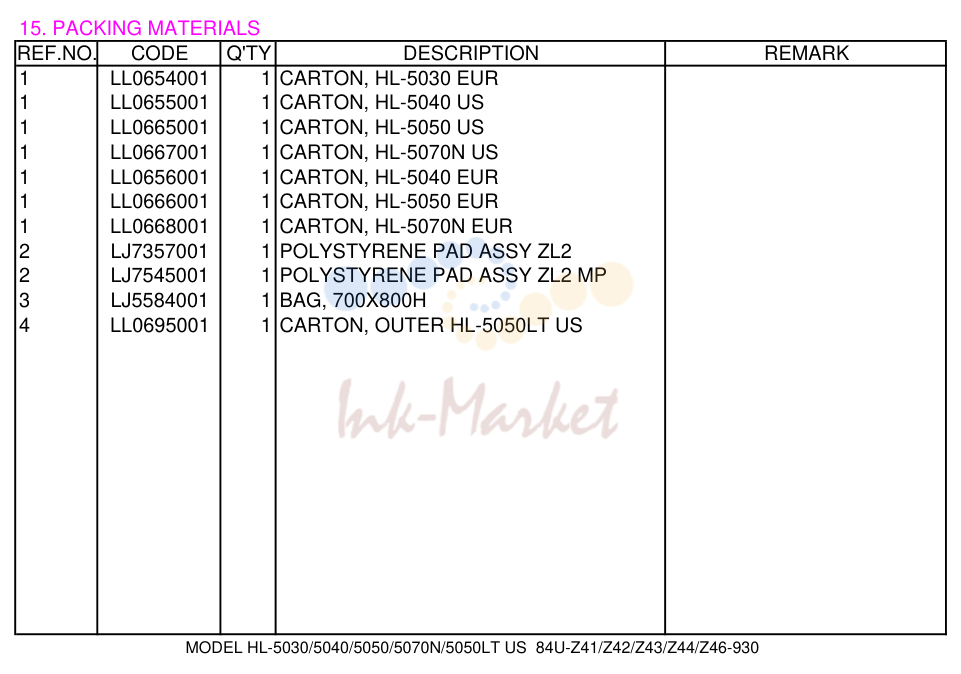

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LL0654001 запросить цену → | CARTON, HL-5030 EUR |
| 1 | LL0655001 запросить цену → | CARTON, HL-5040 US |
| 1 | LL0665001 запросить цену → | CARTON, HL-5050 US |
| 1 | LL0667001 запросить цену → | CARTON, HL-5070N US |
| 1 | LL0656001 запросить цену → | CARTON, HL-5040 EUR |
| 1 | LL0666001 запросить цену → | CARTON, HL-5050 EUR |
| 1 | LL0668001 запросить цену → | CARTON, HL-5070N EUR |
| 2 | LJ7357001 запросить цену → | POLYSTYRENE PAD в сборе ZL2 |
| 2 | LJ7545001 запросить цену → | POLYSTYRENE PAD в сборе ZL2 MP |
| 3 | LJ5584001 запросить цену → | BAG, 700X800H |
| 4 | LL0695001 запросить цену → | CARTON, OUTER HL-5050LT US |
| 1 | LJ7920001 под заказ | PAPER FEEDING KIT |
| 1-1 | LJ7703001 под заказ | PAPER PICK-UP ролик в сборе ZL2*1 |
| 1-2 | LJ7307001 запросить цену → | PAD держатель ZL2 *2 |
| 2 | LM2953001 ✓ в наличии | ролик 6 направляющая/ ролик (SP) DEL |
AC CORDS

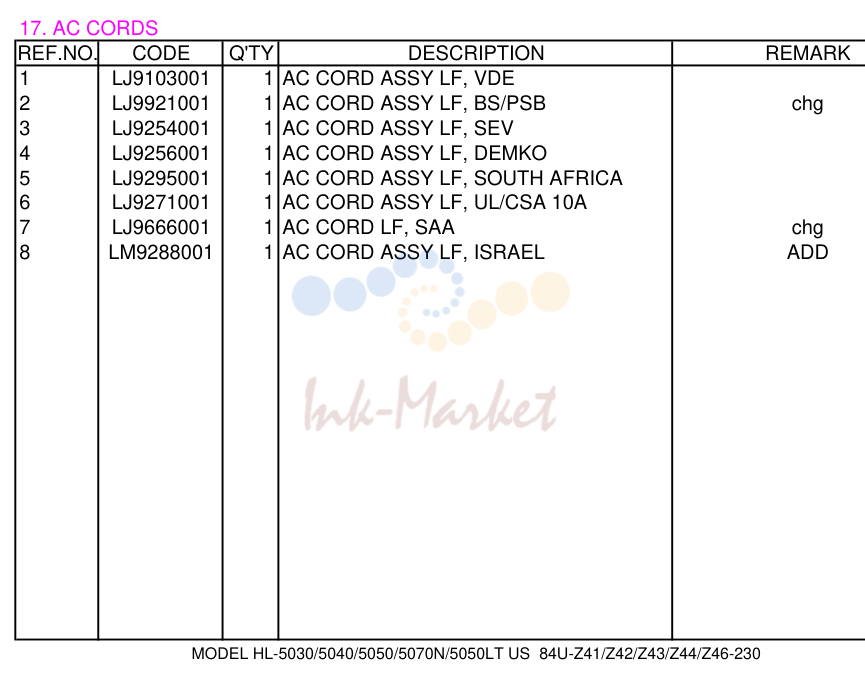

| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9103001 запросить цену → | AC CORD в сборе LF, VDE |
| 2 | LJ9921001 запросить цену → | AC CORD в сборе LF, BS/PSB chg |
| 3 | LJ9254001 запросить цену → | AC CORD в сборе LF, SEV |
| 4 | LJ9256001 запросить цену → | AC CORD в сборе LF, DEMKO |
| 5 | LJ9295001 запросить цену → | AC CORD в сборе LF, SOUTH AFRICA |
| 6 | LJ9271001 запросить цену → | AC CORD в сборе LF, UL/CSA 10A |
| 7 | LJ9666001 запросить цену → | AC CORD LF, SAA chg |
| 8 | LM9288001 запросить цену → | AC CORD в сборе LF, ISRAEL ADD |
