Brother HL 4200CN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышка
- PAPER кассета
- PAPER FEEDER 1
- PAPER FEEDER 2
- HOUSING в сборе RETARD
- CHUTE в сборе IN
- CHUTE в сборе OUT
- CHUTE в сборе EXIT
- TRANSFER ROLL картридж в сборе & FUSER
- ENGINE
- тонер картридж в сборе
- рама & DRIVE

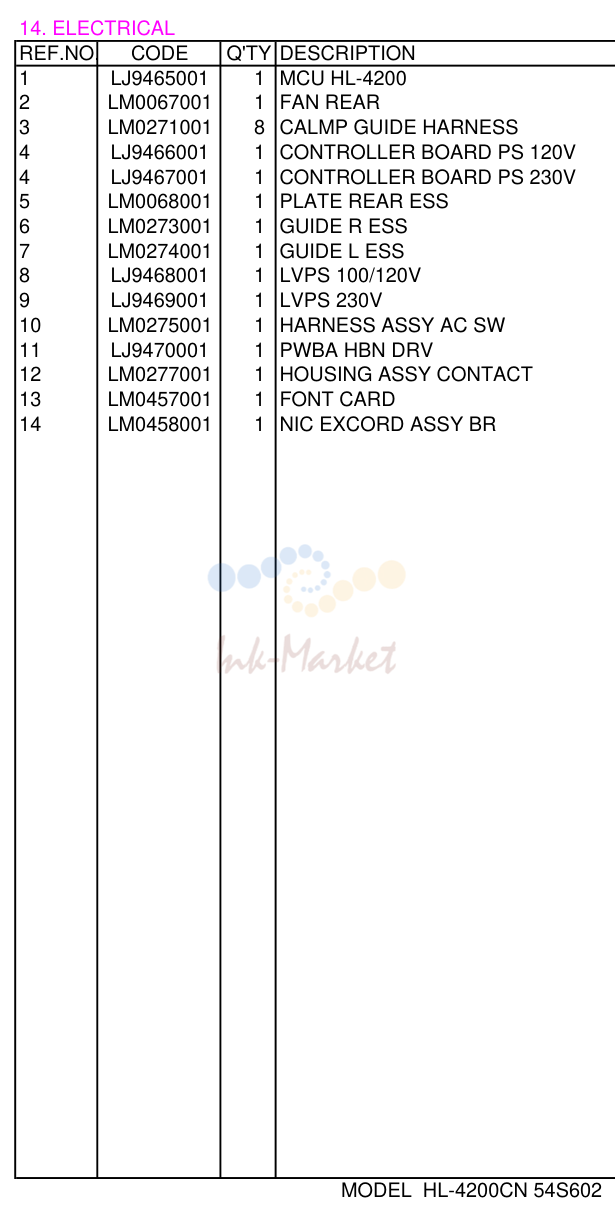

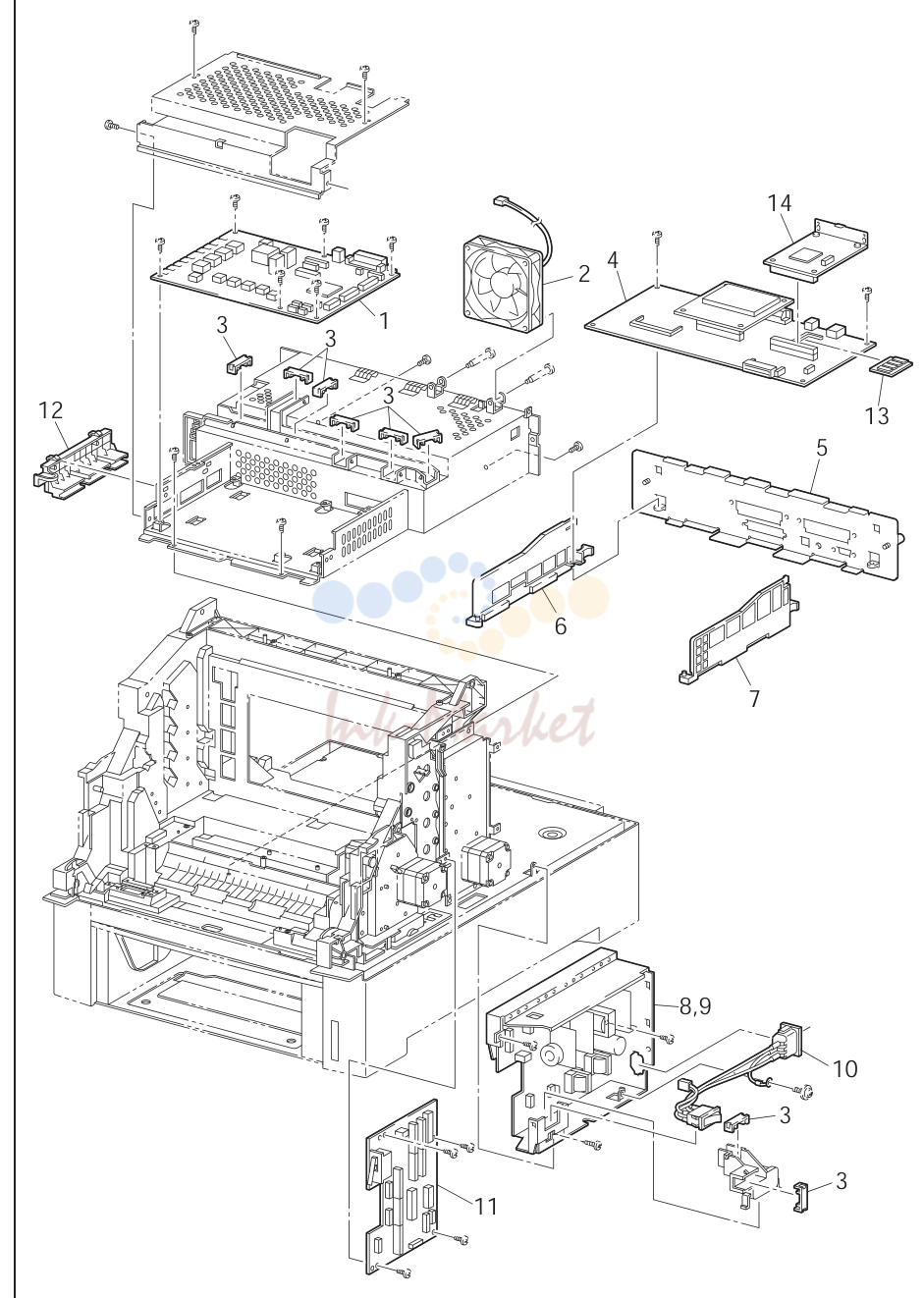

- ELECTRICAL
- жгут

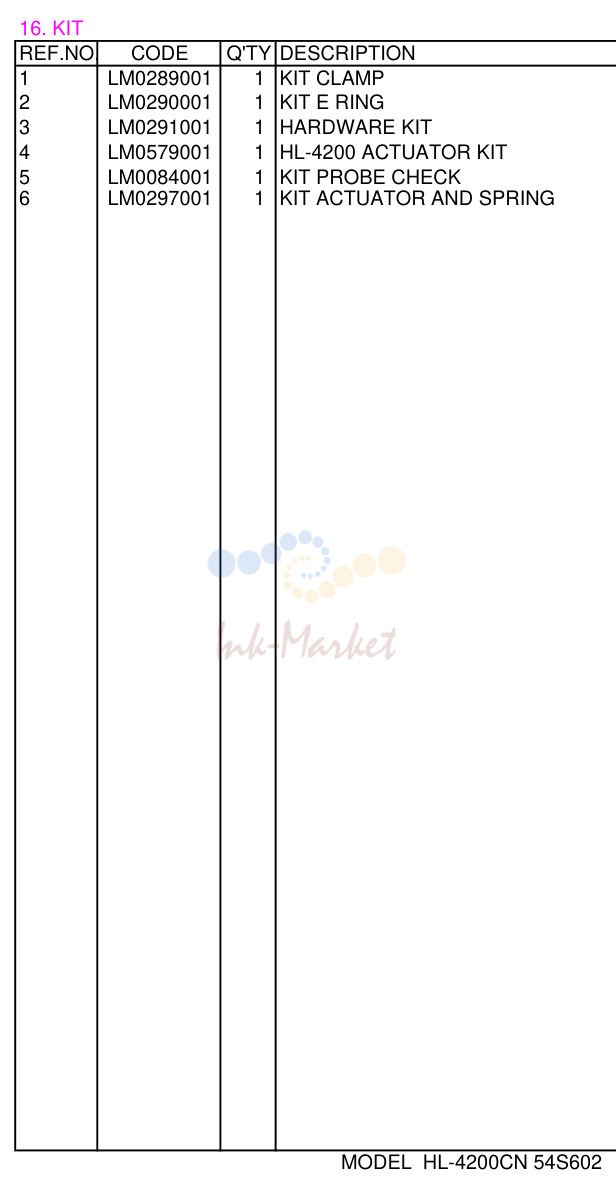

- KIT

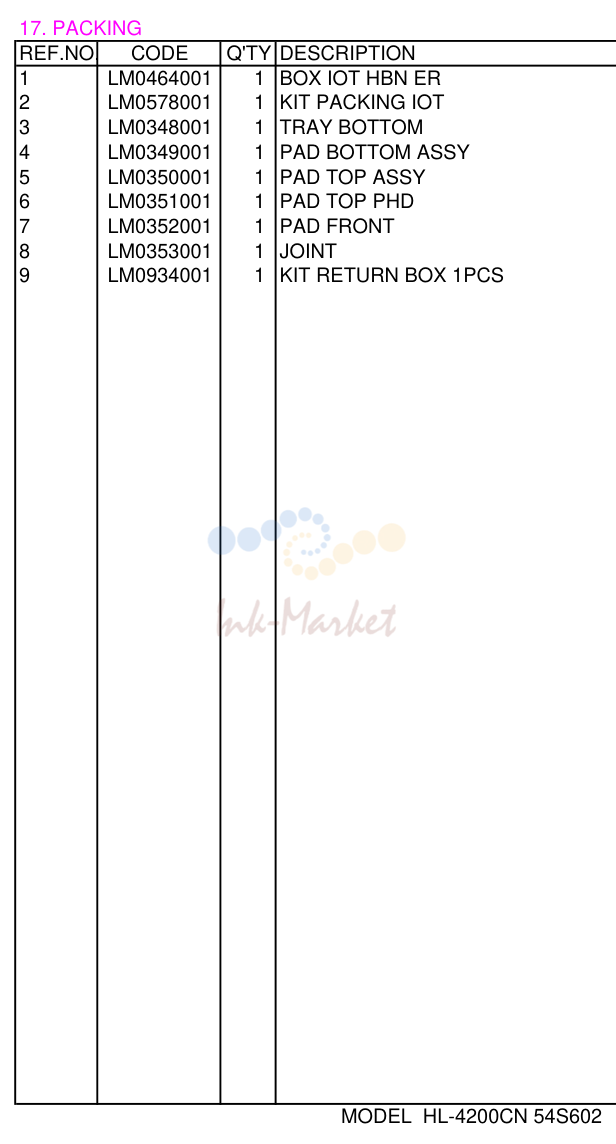

- PACKING

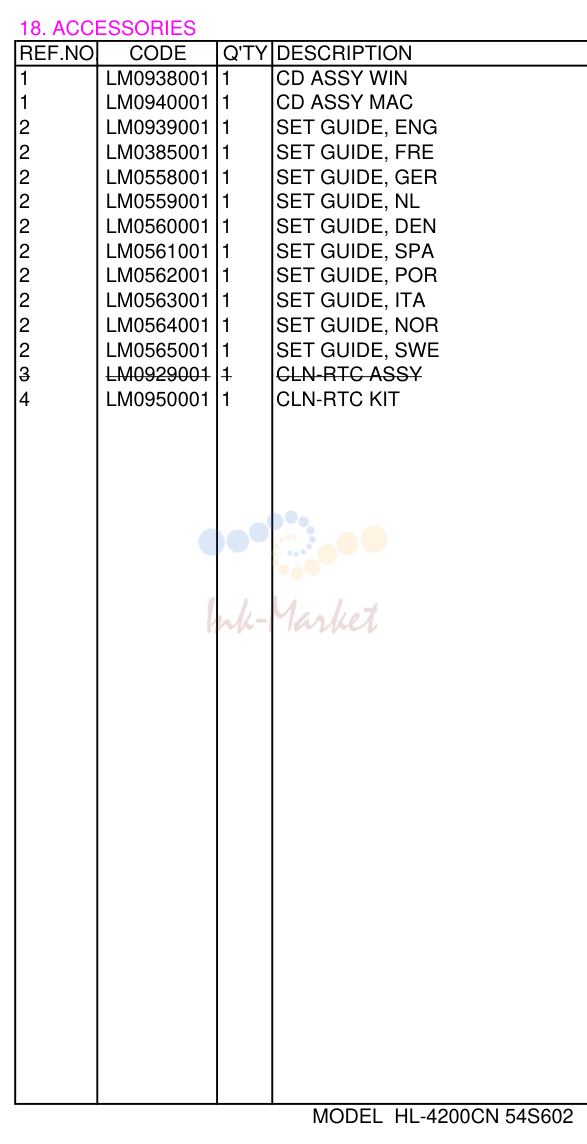

- ACCESSORIES

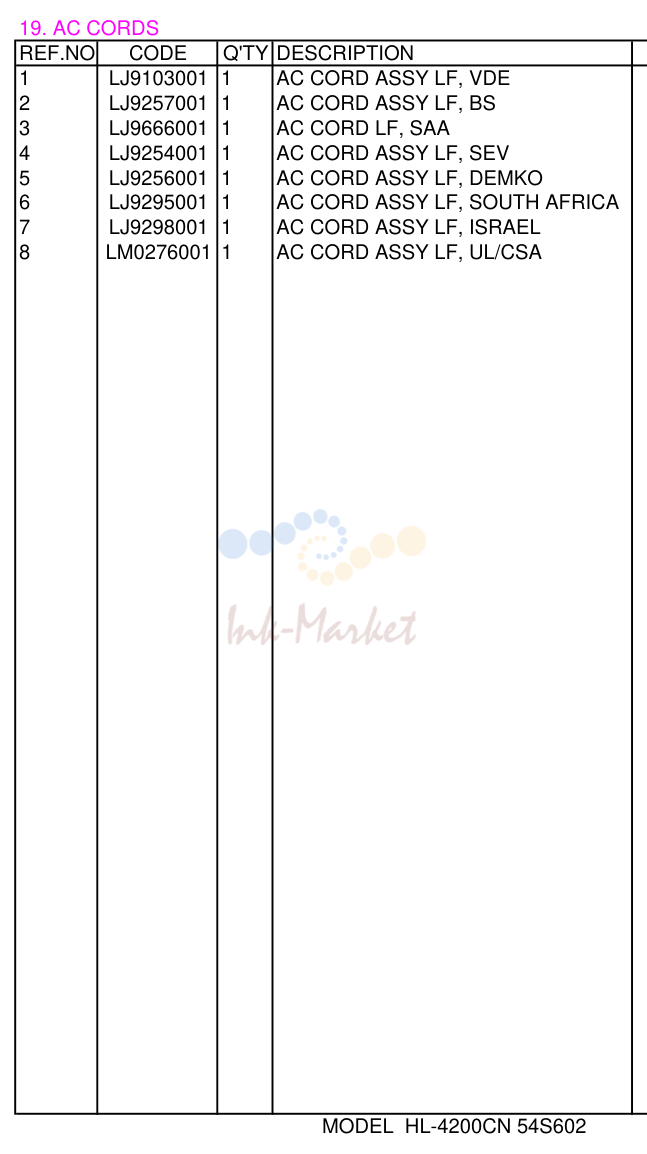

- AC CORDS

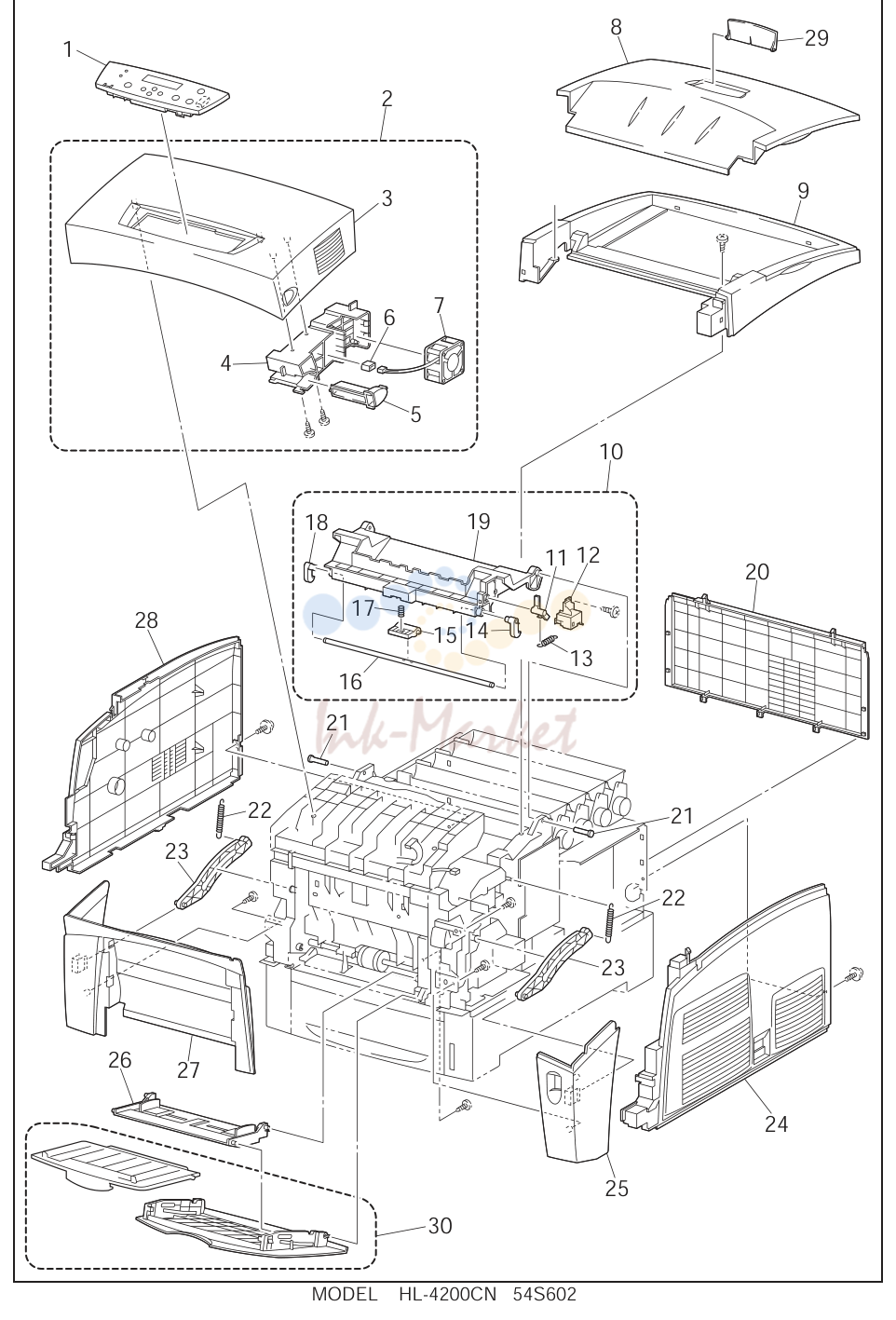

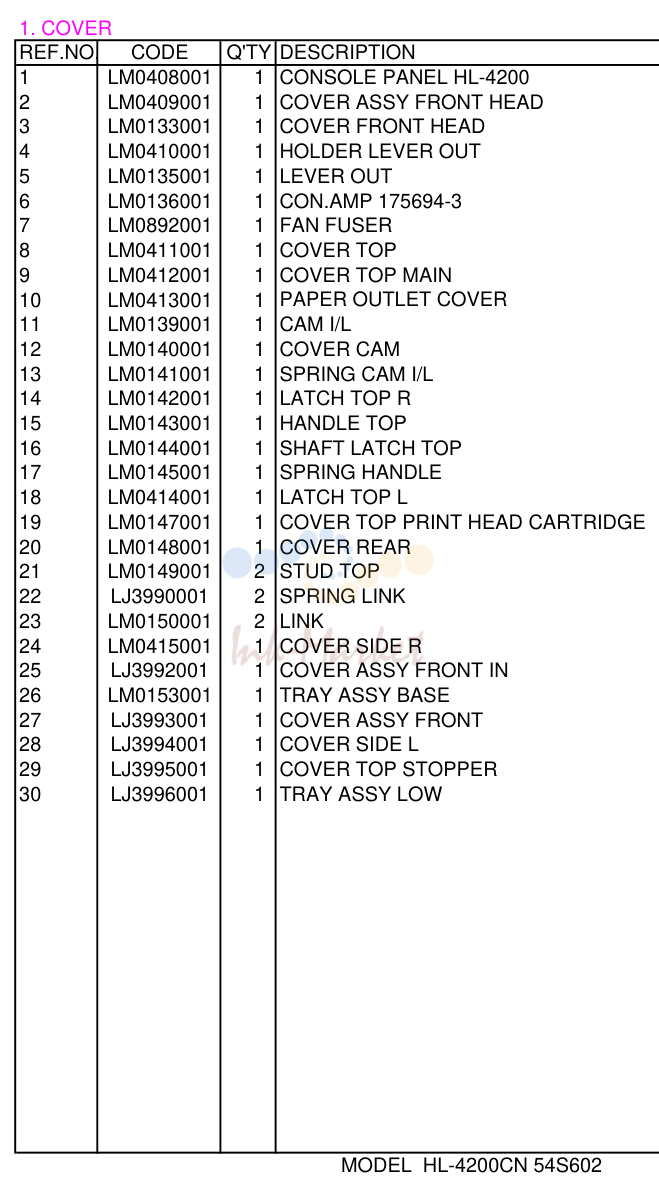

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0408001 запросить цену → | CONSOLE PANEL HL-4200 |
| 2 | LM0409001 запросить цену → | крышка в сборе передний HEAD |
| 3 | LM0133001 запросить цену → | крышка передний HEAD |
| 4 | LM0410001 запросить цену → | держатель рычаг OUT |
| 5 | LM0135001 запросить цену → | рычаг OUT |
| 6 | LM0136001 запросить цену → | CON.AMP 175694-3 |
| 7 | LM0892001 запросить цену → | вентилятор FUSER CHG |
| 8 | LM0411001 запросить цену → | крышка TOP |
| 9 | LM0412001 запросить цену → | крышка TOP MAIN |
| 10 | LM0413001 запросить цену → | PAPER OUTLET крышка |
| 11 | LM0139001 запросить цену → | CAM I/L |
| 12 | LM0140001 запросить цену → | крышка CAM |
| 13 | LM0141001 запросить цену → | пружина CAM I/L |
| 14 | LM0142001 запросить цену → | LATCH TOP R |
| 15 | LM0143001 запросить цену → | HANDLE TOP |
| 16 | LM0144001 запросить цену → | вал LATCH TOP |
| 17 | LM0145001 запросить цену → | пружина HANDLE |
| 18 | LM0414001 запросить цену → | LATCH TOP L |
| 19 | LM0147001 запросить цену → | крышка TOP PRINT HEAD картридж |
| 20 | LM0148001 запросить цену → | крышка задний |
| 21 | LM0149001 запросить цену → | STUD TOP |
| 22 | LJ3990001 запросить цену → | пружина LINK |
| 23 | LM0150001 запросить цену → | LINK |
| 24 | LM0415001 запросить цену → | крышка SIDE R |
| 25 | LJ3992001 запросить цену → | крышка в сборе передний IN |
| 26 | LM0153001 запросить цену → | TRAY в сборе BASE |
| 27 | LJ3993001 запросить цену → | крышка в сборе передний |
| 28 | LJ3994001 запросить цену → | крышка SIDE L |
| 29 | LJ3995001 запросить цену → | крышка TOP STOPPER |
| 30 | LJ3996001 запросить цену → | TRAY в сборе LOW |
PAPER кассета
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ3997001 запросить цену → | кассета в сборе |
| 1-1 | LJ3998001 запросить цену → | ROLL в сборе RETARD |
| 1-2 | LM0154001 запросить цену → | муфта в сборе FRICTION |
| 1-3 | LM0155001 запросить цену → | держатель RETARD |
| 1-4 | LM0416001 запросить цену → | пружина RETARD |
| 1-5 | LM0157001 запросить цену → | A5 BLOCK |
| 1-6 | LM0132001 запросить цену → | CHUTE RETARD |

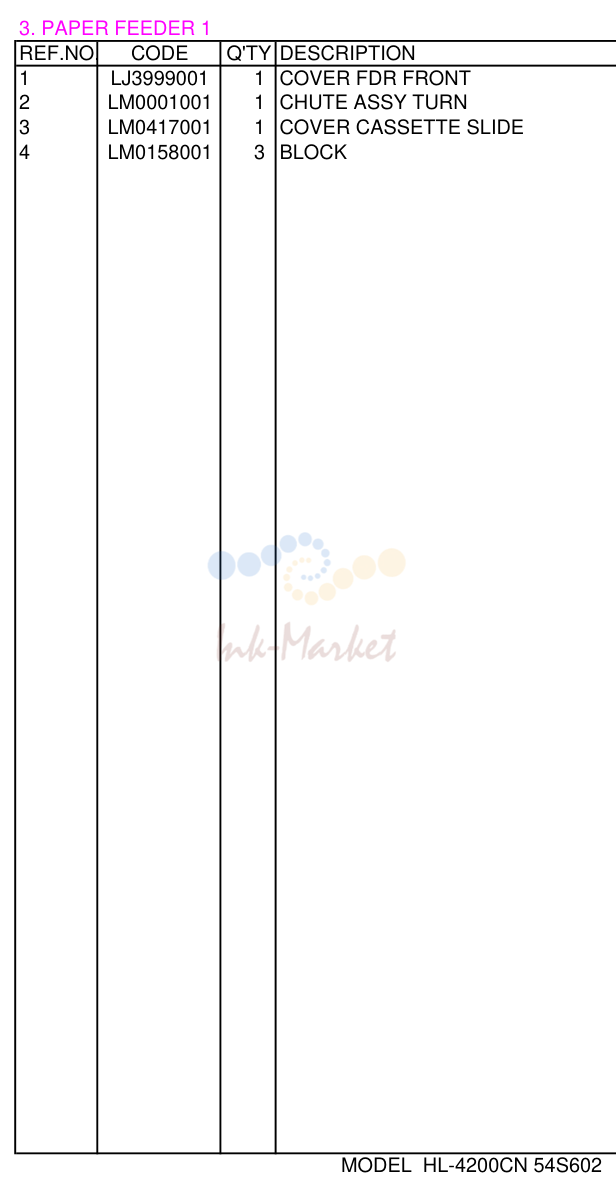

PAPER FEEDER 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ3999001 запросить цену → | крышка FDR передний |
| 2 | LM0001001 запросить цену → | CHUTE в сборе TURN |
| 3 | LM0417001 запросить цену → | крышка кассета SLIDE |
| 4 | LM0158001 запросить цену → | BLOCK |

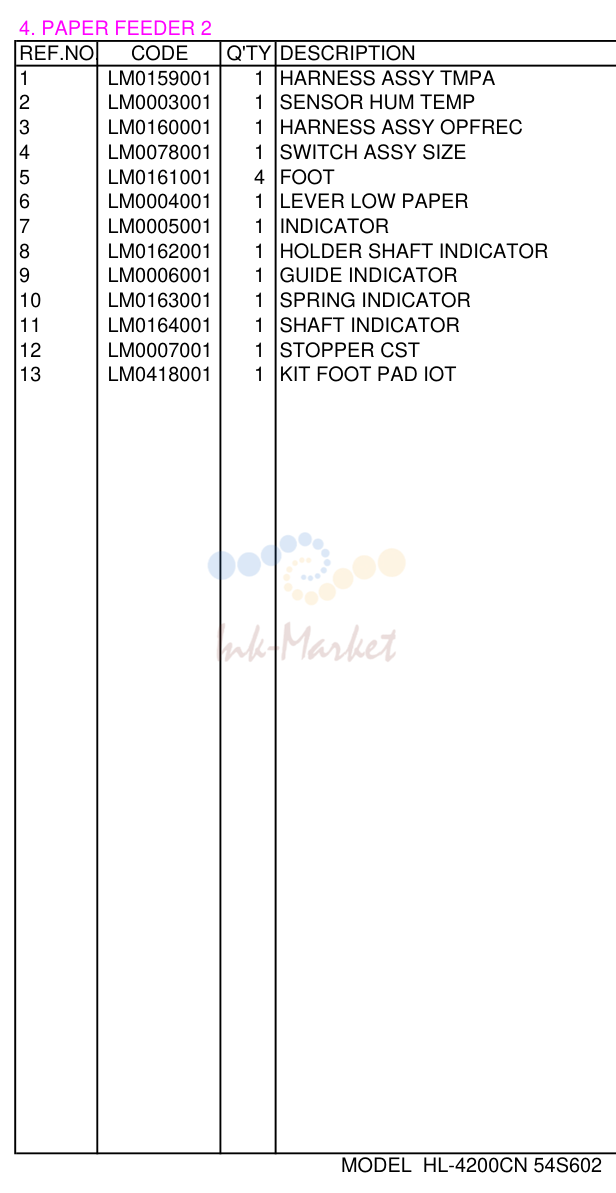

PAPER FEEDER 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0159001 запросить цену → | жгут в сборе TMPA |
| 2 | LM0003001 запросить цену → | датчик HUM TEMP |
| 3 | LM0160001 запросить цену → | жгут в сборе OPFREC |
| 4 | LM0078001 запросить цену → | SWITCH в сборе SIZE |
| 5 | LM0161001 запросить цену → | FOOT |
| 6 | LM0004001 запросить цену → | рычаг LOW PAPER |
| 7 | LM0005001 запросить цену → | INDICATOR |
| 8 | LM0162001 запросить цену → | держатель вал INDICATOR |
| 9 | LM0006001 запросить цену → | направляющая INDICATOR |
| 10 | LM0163001 запросить цену → | пружина INDICATOR |
| 11 | LM0164001 запросить цену → | вал INDICATOR |
| 12 | LM0007001 запросить цену → | STOPPER CST |
| 13 | LM0418001 запросить цену → | KIT FOOT PAD IOT |

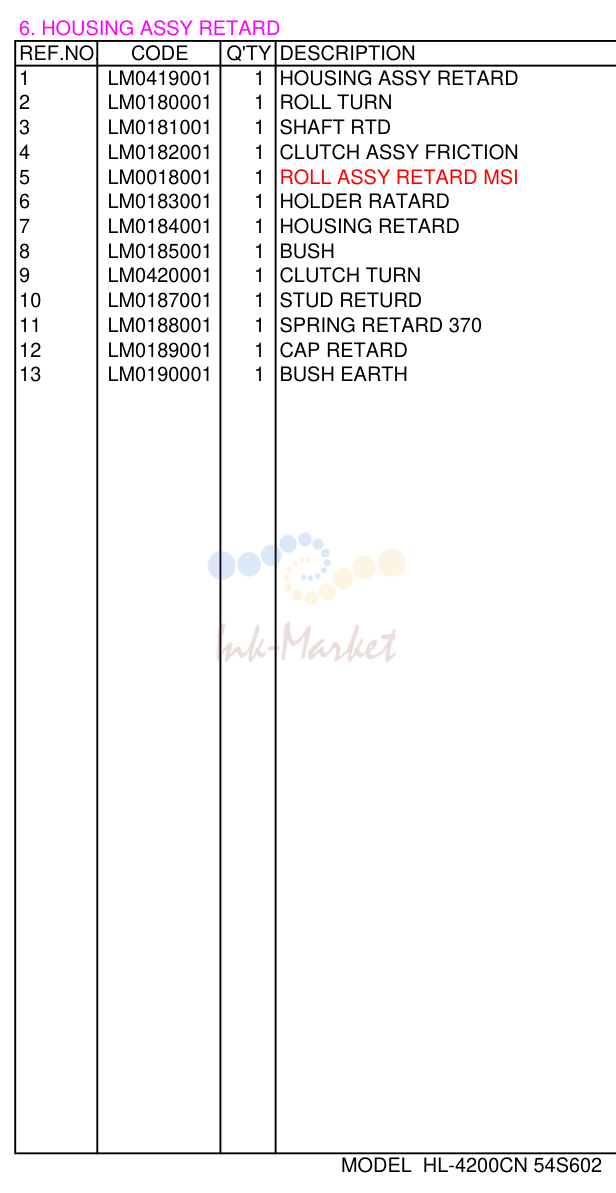

HOUSING в сборе RETARD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0419001 запросить цену → | HOUSING в сборе RETARD |
| 2 | LM0180001 запросить цену → | ROLL TURN |
| 3 | LM0181001 запросить цену → | вал RTD |
| 4 | LM0182001 запросить цену → | муфта в сборе FRICTION |
| 5 | LM0018001 запросить цену → | ROLL в сборе RETARD MSI |
| 6 | LM0183001 запросить цену → | держатель RATARD |
| 7 | LM0184001 запросить цену → | HOUSING RETARD |
| 8 | LM0185001 запросить цену → | BUSH |
| 9 | LM0420001 запросить цену → | муфта TURN |
| 10 | LM0187001 запросить цену → | STUD RETURD |
| 11 | LM0188001 запросить цену → | пружина RETARD 370 |
| 12 | LM0189001 запросить цену → | CAP RETARD |
| 13 | LM0190001 запросить цену → | BUSH EARTH |

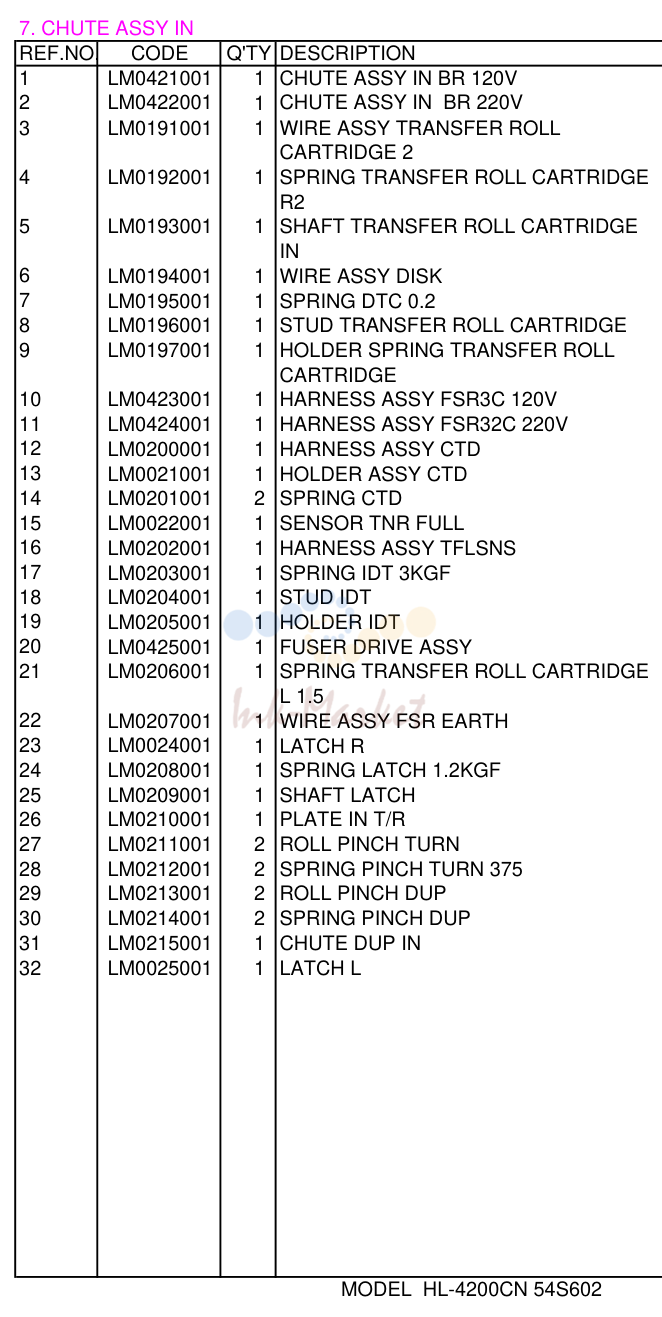

CHUTE в сборе IN
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0421001 запросить цену → | CHUTE в сборе IN BR 120V |
| 2 | LM0422001 запросить цену → | CHUTE в сборе IN BR 220V |
| 3 | LM0191001 запросить цену → | WIRE в сборе TRANSFER ROLL |
| 4 | LM0192001 запросить цену → | пружина TRANSFER ROLL картридж |
| 5 | LM0193001 запросить цену → | вал TRANSFER ROLL картридж |
| 6 | LM0194001 запросить цену → | WIRE в сборе DISK |
| 7 | LM0195001 запросить цену → | пружина DTC 0.2 |
| 8 | LM0196001 запросить цену → | STUD TRANSFER ROLL картридж |
| 9 | LM0197001 запросить цену → | держатель пружина TRANSFER ROLL |
| 10 | LM0423001 запросить цену → | жгут в сборе FSR3C 120V |
| 11 | LM0424001 запросить цену → | жгут в сборе FSR32C 220V |
| 12 | LM0200001 запросить цену → | жгут в сборе CTD |
| LM0021001 запросить цену → | держатель в сборе CTD | |
| LM0201001 запросить цену → | пружина CTD | |
| 15 | LM0022001 запросить цену → | датчик TNR FULL |
| 16 | LM0202001 запросить цену → | жгут в сборе TFLSNS |
| 17 | LM0203001 запросить цену → | пружина IDT 3KGF |
| 18 | LM0204001 запросить цену → | STUD IDT |
| 19 | LM0205001 запросить цену → | держатель IDT |
| 20 | LM0425001 запросить цену → | FUSER DRIVE в сборе |
| 21 | LM0206001 запросить цену → | пружина TRANSFER ROLL картридж |
| 22 | LM0207001 запросить цену → | WIRE в сборе FSR EARTH |
| 23 | LM0024001 запросить цену → | LATCH R |
| 24 | LM0208001 запросить цену → | пружина LATCH 1.2KGF |
| 25 | LM0209001 запросить цену → | вал LATCH |
| 26 | LM0210001 запросить цену → | пластина IN T/R |
| 27 | LM0211001 запросить цену → | ROLL PINCH TURN |
| 28 | LM0212001 запросить цену → | пружина PINCH TURN 375 |
| 29 | LM0213001 запросить цену → | ROLL PINCH DUP |
| 30 | LM0214001 запросить цену → | пружина PINCH DUP |
| 31 | LM0215001 запросить цену → | CHUTE DUP IN |
| 32 | LM0025001 запросить цену → | LATCH L |

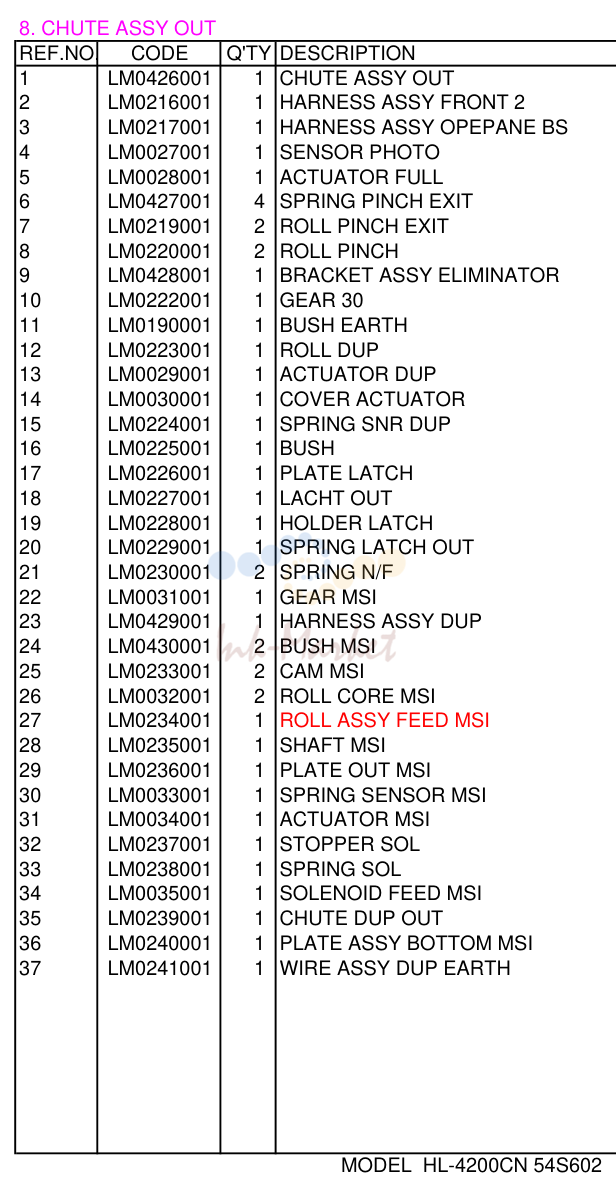

CHUTE в сборе OUT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0426001 запросить цену → | CHUTE в сборе OUT |
| 2 | LM0216001 запросить цену → | жгут в сборе передний 2 |
| 3 | LM0217001 запросить цену → | жгут в сборе OPEPANE BS |
| 4 | LM0027001 запросить цену → | датчик PHOTO |
| 5 | LM0028001 запросить цену → | ACTUATOR FULL |
| 6 | LM0427001 запросить цену → | пружина PINCH EXIT |
| 7 | LM0219001 запросить цену → | ROLL PINCH EXIT |
| 8 | LM0220001 запросить цену → | ROLL PINCH |
| 9 | LM0428001 запросить цену → | BRACKET в сборе ELIMINATOR |
| 10 | LM0222001 запросить цену → | шестерня 30 |
| 11 | LM0190001 запросить цену → | BUSH EARTH |
| 12 | LM0223001 запросить цену → | ROLL DUP |
| 13 | LM0029001 запросить цену → | ACTUATOR DUP |
| 14 | LM0030001 запросить цену → | крышка ACTUATOR |
| 15 | LM0224001 запросить цену → | пружина SNR DUP |
| 16 | LM0225001 запросить цену → | BUSH |
| 17 | LM0226001 запросить цену → | пластина LATCH |
| 18 | LM0227001 запросить цену → | LACHT OUT |
| 19 | LM0228001 запросить цену → | держатель LATCH |
| 20 | LM0229001 запросить цену → | пружина LATCH OUT |
| 21 | LM0230001 запросить цену → | пружина N/F |
| 22 | LM0031001 запросить цену → | шестерня MSI |
| 23 | LM0429001 запросить цену → | жгут в сборе DUP |
| 24 | LM0430001 запросить цену → | BUSH MSI |
| 25 | LM0233001 запросить цену → | CAM MSI |
| 26 | LM0032001 запросить цену → | ROLL CORE MSI |
| 27 | LM0234001 ✓ в наличии | ROLL в сборе FEED MSI |
| 28 | LM0235001 запросить цену → | вал MSI |
| 29 | LM0236001 запросить цену → | пластина OUT MSI |
| 30 | LM0033001 запросить цену → | пружина датчик MSI |
| 31 | LM0034001 запросить цену → | ACTUATOR MSI |
| 32 | LM0237001 запросить цену → | STOPPER SOL |
| 33 | LM0238001 запросить цену → | пружина SOL |
| 34 | LM0035001 запросить цену → | соленоид FEED MSI |
| 35 | LM0239001 запросить цену → | CHUTE DUP OUT |
| 36 | LM0240001 запросить цену → | пластина в сборе BOTTOM MSI |
| 37 | LM0241001 запросить цену → | WIRE в сборе DUP EARTH |

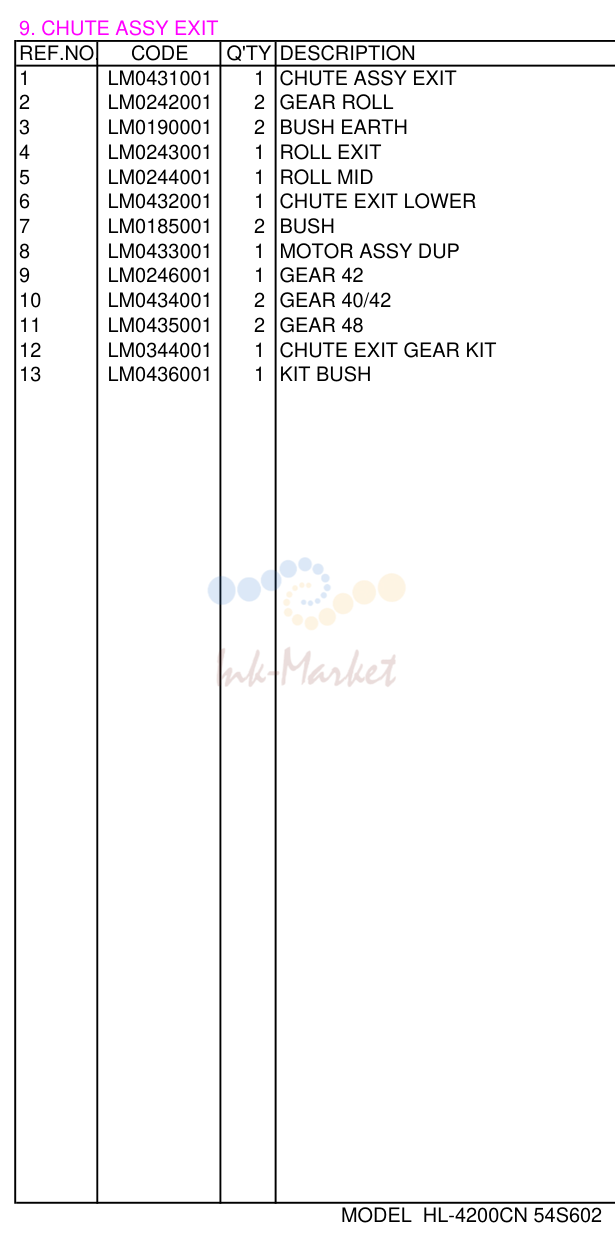

CHUTE в сборе EXIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0431001 запросить цену → | CHUTE в сборе EXIT |
| 2 | LM0242001 запросить цену → | шестерня ROLL |
| 3 | LM0190001 запросить цену → | BUSH EARTH |
| 4 | LM0243001 запросить цену → | ROLL EXIT |
| 5 | LM0244001 запросить цену → | ROLL MID |
| 6 | LM0432001 запросить цену → | CHUTE EXIT нижний |
| 7 | LM0185001 запросить цену → | BUSH |
| 8 | LM0433001 запросить цену → | мотор в сборе DUP |
| 9 | LM0246001 запросить цену → | шестерня 42 |
| 10 | LM0434001 запросить цену → | шестерня 40/42 |
| 11 | LM0435001 запросить цену → | шестерня 48 |
| 12 | LM0344001 запросить цену → | CHUTE EXIT шестерня KIT |
| 13 | LM0436001 запросить цену → | KIT BUSH |

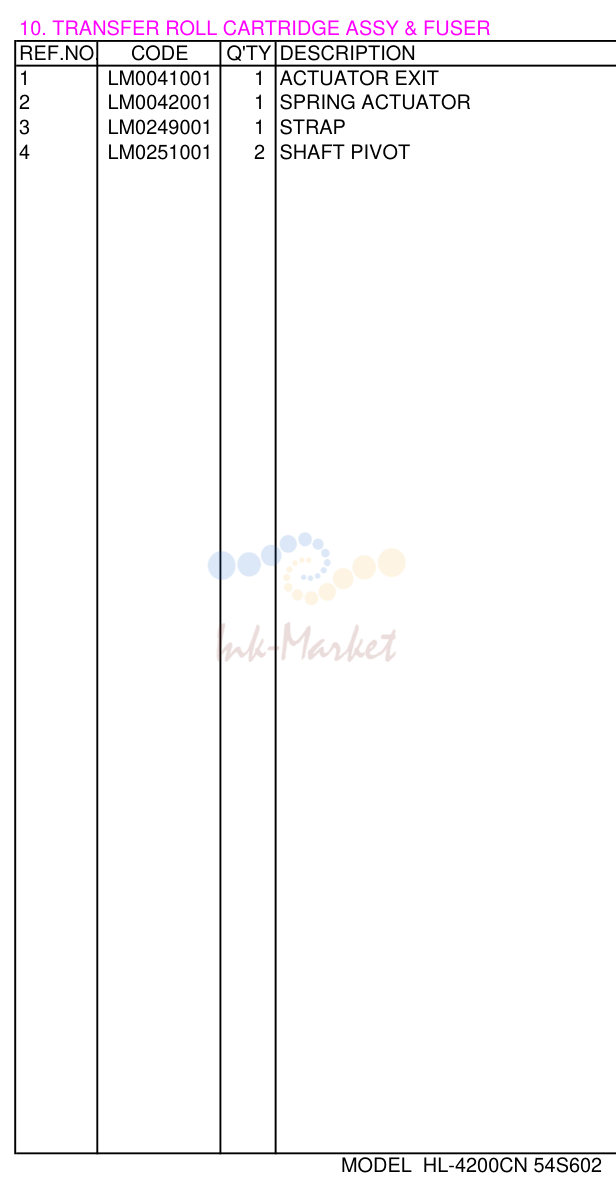

TRANSFER ROLL картридж в сборе & FUSER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0041001 запросить цену → | ACTUATOR EXIT |
| 2 | LM0042001 запросить цену → | пружина ACTUATOR |
| 3 | LM0249001 запросить цену → | STRAP |
| 4 | LM0251001 запросить цену → | вал PIVOT |

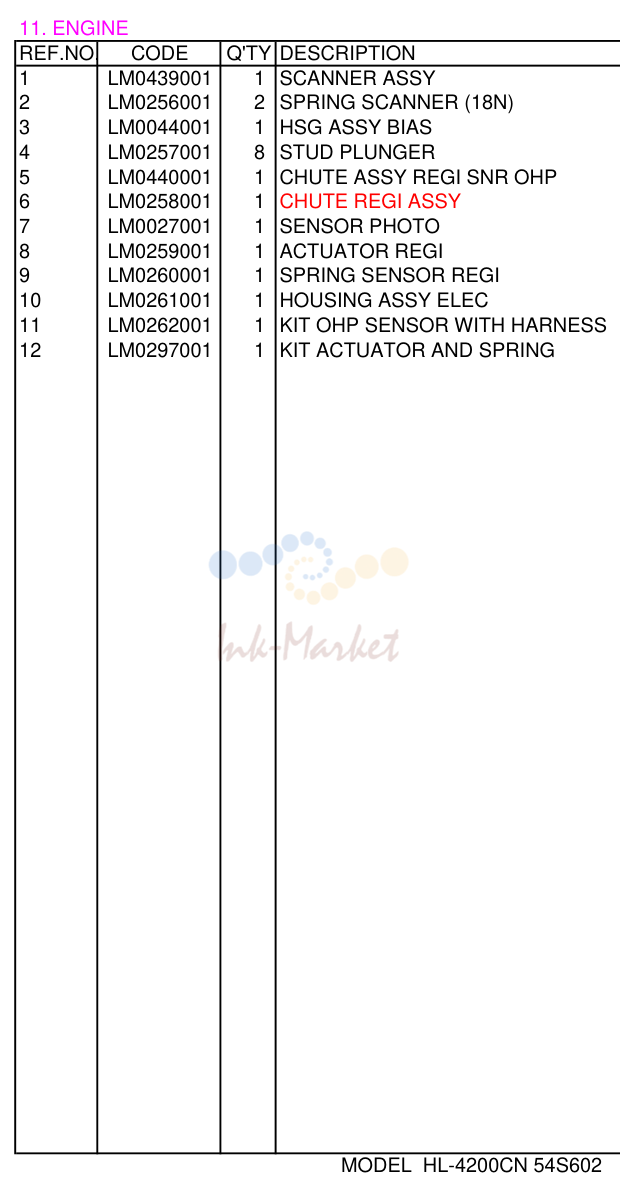

ENGINE
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0439001 запросить цену → | SCANNER в сборе |
| 2 | LM0256001 запросить цену → | пружина SCANNER (18N) |
| 3 | LM0044001 запросить цену → | HSG в сборе BIAS |
| 4 | LM0257001 запросить цену → | STUD PLUNGER |
| 5 | LM0440001 запросить цену → | CHUTE в сборе REGI SNR OHP |
| 6 | LM0258001 запросить цену → | CHUTE REGI в сборе |
| 7 | LM0027001 запросить цену → | датчик PHOTO |
| 8 | LM0259001 запросить цену → | ACTUATOR REGI |
| 9 | LM0260001 запросить цену → | пружина датчик REGI |
| 10 | LM0261001 запросить цену → | HOUSING в сборе ELEC |
| 11 | LM0262001 запросить цену → | KIT OHP датчик WITH жгут |
| 12 | LM0297001 запросить цену → | KIT ACTUATOR AND пружина |

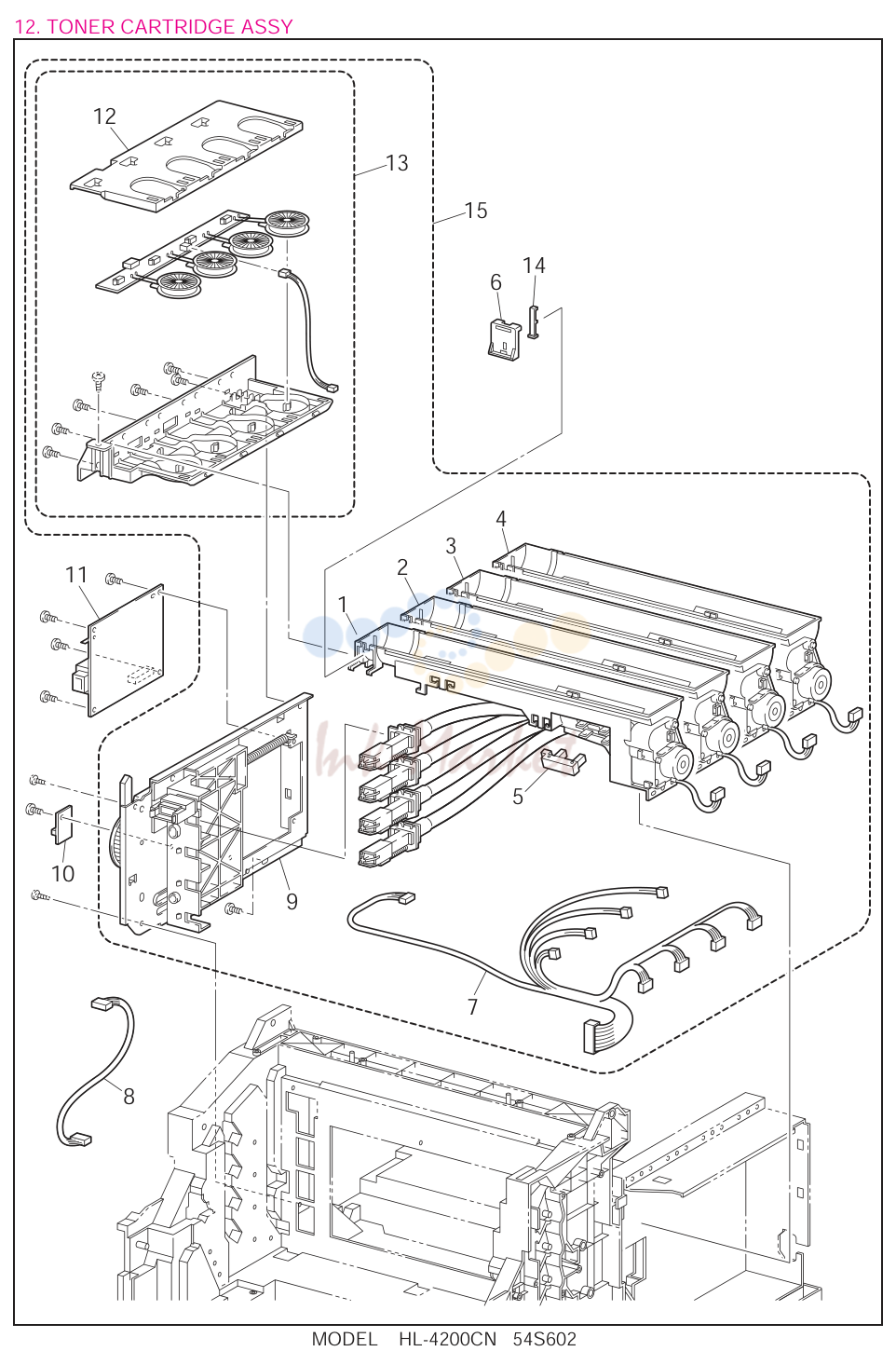

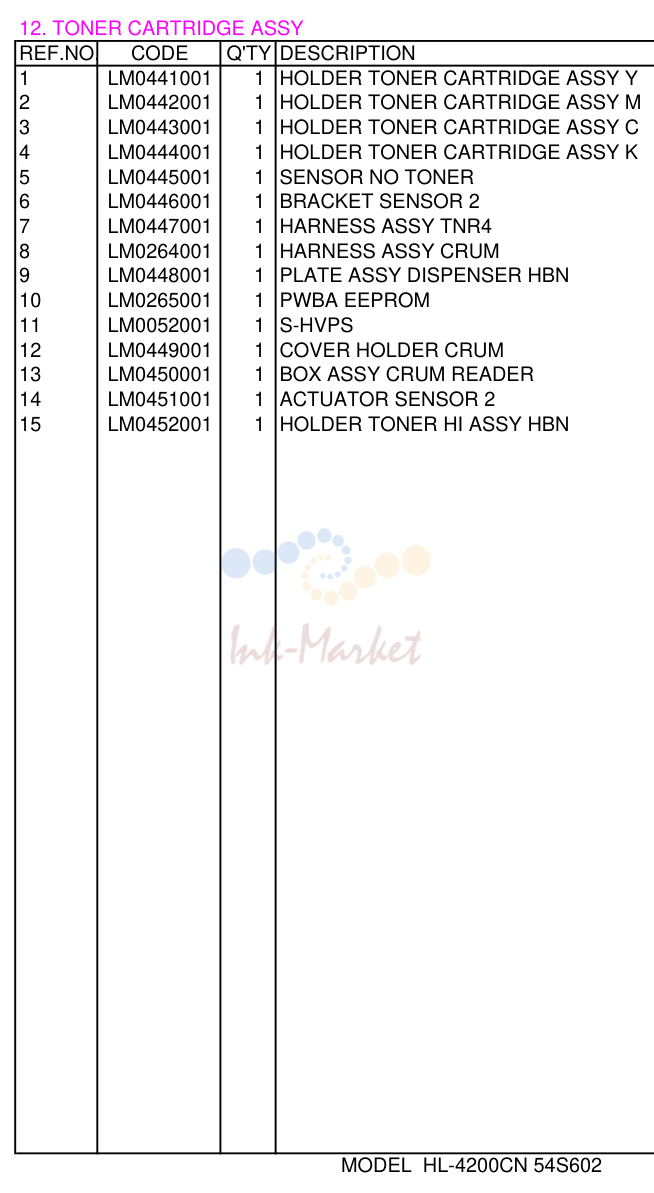

тонер картридж в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0441001 запросить цену → | держатель тонер картридж в сборе Y |
| 2 | LM0442001 запросить цену → | держатель тонер картридж в сборе M |
| 3 | LM0443001 запросить цену → | держатель тонер картридж в сборе C |
| 4 | LM0444001 запросить цену → | держатель тонер картридж в сборе K |
| 5 | LM0445001 запросить цену → | датчик NO тонер |
| 6 | LM0446001 запросить цену → | BRACKET датчик 2 |
| 7 | LM0447001 запросить цену → | жгут в сборе TNR4 |
| 8 | LM0264001 запросить цену → | жгут в сборе CRUM |
| 9 | LM0448001 запросить цену → | пластина в сборе DISPENSER HBN |
| 10 | LM0265001 запросить цену → | PWBA EEPROM |
| 11 | LM0052001 запросить цену → | S-HVPS |
| 12 | LM0449001 запросить цену → | крышка держатель CRUM |
| 13 | LM0450001 запросить цену → | BOX в сборе CRUM READER |
| 14 | LM0451001 запросить цену → | ACTUATOR датчик 2 |
| 15 | LM0452001 запросить цену → | держатель тонер HI в сборе HBN |
рама & DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0266001 запросить цену → | пластина рычаг L |
| 2 | LM0054001 запросить цену → | BRACKET рычаг |
| 3 | LM0055001 запросить цену → | LINK рычаг L |
| 4 | LM0056001 запросить цену → | рычаг барабан |
| 5 | LM0057001 запросить цену → | пружина рычаг 30N |
| 6 | LM0267001 запросить цену → | LINK рычаг R |
| 7 | LM0268001 запросить цену → | пластина рычаг R |
| 8 | LM0058001 запросить цену → | ACTUATOR I/L |
| 9 | LM0269001 запросить цену → | пружина I/L |
| 10 | LM0059001 запросить цену → | шестерня IDL.PRESS |
| 11 | LM0060001 запросить цену → | шестерня PRESS R |
| 12 | LM0061001 запросить цену → | пружина IDT R |
| 13 | LM0453001 запросить цену → | DRIVE в сборе DEVE |
| 14 | LM0454001 запросить цену → | DRIVE в сборе MAIN |
| 15 | LM0064001 запросить цену → | плёнка REGI |
| 16 | LM0270001 запросить цену → | PWBA в сборе EARTH |
| 17 | LM0065001 запросить цену → | пружина IDT L |
| 18 | LM0066001 запросить цену → | шестерня PRESS L |
| 19 | LM0455001 запросить цену → | шестерня в сборе PRESS R |
| 20 | LM0456001 запросить цену → | шестерня в сборе PRESS L |
ELECTRICAL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9465001 запросить цену → | MCU HL-4200 CHG |
| 2 | LM0067001 запросить цену → | вентилятор задний |
| 3 | LM0271001 запросить цену → | CALMP направляющая жгут |
| 4 | LJ9466001 запросить цену → | CONTROLLER BOARD PS 120V 160K85919 |
| 4 | LJ9467001 запросить цену → | CONTROLLER BOARD PS 230V 160K88097 |
| 5 | LM0068001 запросить цену → | пластина задний ESS |
| 6 | LM0273001 запросить цену → | направляющая R ESS |
| 7 | LM0274001 запросить цену → | направляющая L ESS |
| 8 | LJ9468001 запросить цену → | LVPS 100/120V |
| 9 | LJ9469001 запросить цену → | LVPS 230V |
| 10 | LM0275001 запросить цену → | жгут в сборе AC SW |
| 11 | LJ9470001 запросить цену → | PWBA HBN DRV |
| 12 | LM0277001 запросить цену → | HOUSING в сборе CONTACT |
| 13 | LM0457001 запросить цену → | FONT CARD |
| 14 | LM0458001 запросить цену → | NIC EXCORD в сборе BR |
жгут
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0459001 запросить цену → | жгут в сборе LVNC3 |
| 2 | LM0280001 запросить цену → | жгут в сборе DRV 1 |
| 3 | LM0460001 запросить цену → | жгут в сборе DRV 2-2 |
| 4 | LM0282001 запросить цену → | жгут в сборе LVRPG |
| 5 | LM0461001 запросить цену → | жгут в сборе ROSKA2 |
| 6 | LM0284001 запросить цену → | жгут в сборе 24V |
| 7 | LM0285001 запросить цену → | жгут в сборе передний 1A |
| 8 | LM0286001 запросить цену → | жгут в сборе OPF MAIN |
| 9 | LM0070001 запросить цену → | жгут в сборе OPEPANE AS |
| 10 | LM0287001 запросить цену → | жгут в сборе EEPROM |
| 11 | LM0462001 запросить цену → | жгут в сборе TMPNCS |
| 12 | LM0463001 запросить цену → | жгут в сборе RFID |
KIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0289001 запросить цену → | KIT CLAMP |
| 2 | LM0290001 запросить цену → | KIT E RING |
| 3 | LM0291001 запросить цену → | HARDWARE KIT |
| 4 | LM0579001 запросить цену → | HL-4200 ACTUATOR KIT |
| 5 | LM0084001 запросить цену → | KIT PROBE CHECK |
| 6 | LM0297001 запросить цену → | KIT ACTUATOR AND пружина |
PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0464001 запросить цену → | BOX IOT HBN ER |
| 2 | LM0578001 запросить цену → | KIT PACKING IOT |
| 3 | LM0348001 запросить цену → | TRAY BOTTOM |
| 4 | LM0349001 запросить цену → | PAD BOTTOM в сборе |
| 5 | LM0350001 запросить цену → | PAD TOP в сборе |
| 6 | LM0351001 запросить цену → | PAD TOP PHD |
| 7 | LM0352001 запросить цену → | PAD передний |
| 8 | LM0353001 запросить цену → | JOINT |
| 9 | LM0934001 запросить цену → | KIT RETURN BOX 1PCS CHN |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0938001 запросить цену → | CD в сборе WIN chg |
| 1 | LM0940001 запросить цену → | CD в сборе MAC chg |
| 2 | LM0939001 запросить цену → | SET направляющая, ENG chg |
| 2 | LM0385001 запросить цену → | SET направляющая, FRE |
| 2 | LM0558001 запросить цену → | SET направляющая, GER |
| 2 | LM0559001 запросить цену → | SET направляющая, NL |
| 2 | LM0560001 запросить цену → | SET направляющая, DEN |
| 2 | LM0561001 запросить цену → | SET направляющая, SPA |
| 2 | LM0562001 запросить цену → | SET направляющая, POR |
| 2 | LM0563001 запросить цену → | SET направляющая, ITA |
| 2 | LM0564001 запросить цену → | SET направляющая, NOR |
| 2 | LM0565001 запросить цену → | SET направляющая, SWE |
| 3 | LM0929001 запросить цену → | CLN-RTC в сборе del |
| 4 | LM0950001 запросить цену → | CLN-RTC KIT ADD |
AC CORDS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9103001 запросить цену → | AC CORD в сборе LF, VDE |
| 2 | LJ9257001 запросить цену → | AC CORD в сборе LF, BS |
| 3 | LJ9666001 запросить цену → | AC CORD LF, SAA CHG |
| 4 | LJ9254001 запросить цену → | AC CORD в сборе LF, SEV |
| 5 | LJ9256001 запросить цену → | AC CORD в сборе LF, DEMKO |
| 6 | LJ9295001 запросить цену → | AC CORD в сборе LF, SOUTH AFRICA |
| 7 | LJ9298001 запросить цену → | AC CORD в сборе LF, ISRAEL |
| 8 | LM0276001 запросить цену → | AC CORD в сборе LF, UL/CSA |
комментарии
