Brother HL 4150CDN HL 4570CDW HL 4570CDWT — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

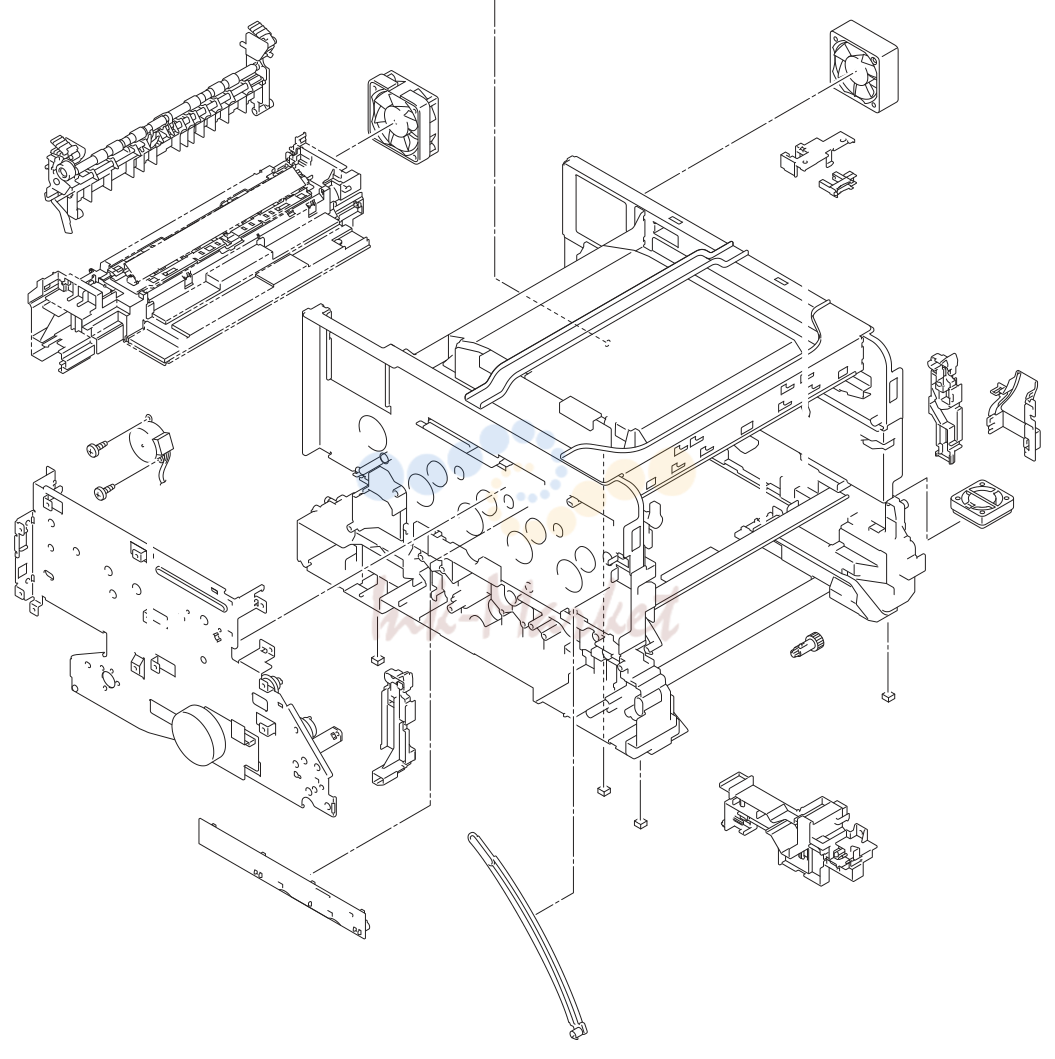

рама

рама

№АртикулНаименование
1LR1352001 запросить цену →RUBBER FOOT
2LY0061001 запросить цену →тонер/NEW датчик плата в сборе
3LV0470001 запросить цену →передний крышка датчик
4LV0472001 запросить цену →INTERNAL TEMPERATURE термистор
5LY0722001 запросить цену →DEVELOP RELEASE мотор
6LY0070001 запросить цену →REGISTRATION MARK датчик держатель в сборе
6-1LY0077001 запросить цену →SHUTTER соленоид
6-2LU5694001 запросить цену →саморез BIND B M3X10
7LY0080001 запросить цену →FUSER крышка
8LY0095001 запросить цену →FUSER вентилятор
9LY0099001 запросить цену →AIR воздуховод крышка
10LY0100001 запросить цену →BLOWER
11LM9221001 запросить цену →WASTE тонер датчик
12LY0115001 запросить цену →FORCED DEVELOP RELEASE LINK
13LY0050001 запросить цену →CLEANER DRIVE шестерня 15
14LU6330001 запросить цену →SPACER
15085320616 запросить цену →саморез BIND S M3X6
16LY0630001 запросить цену →POWER вентилятор
17LY0112001 запросить цену →барабан LOCK L ADD
18LY0114001 запросить цену →барабан LOCK R ADD

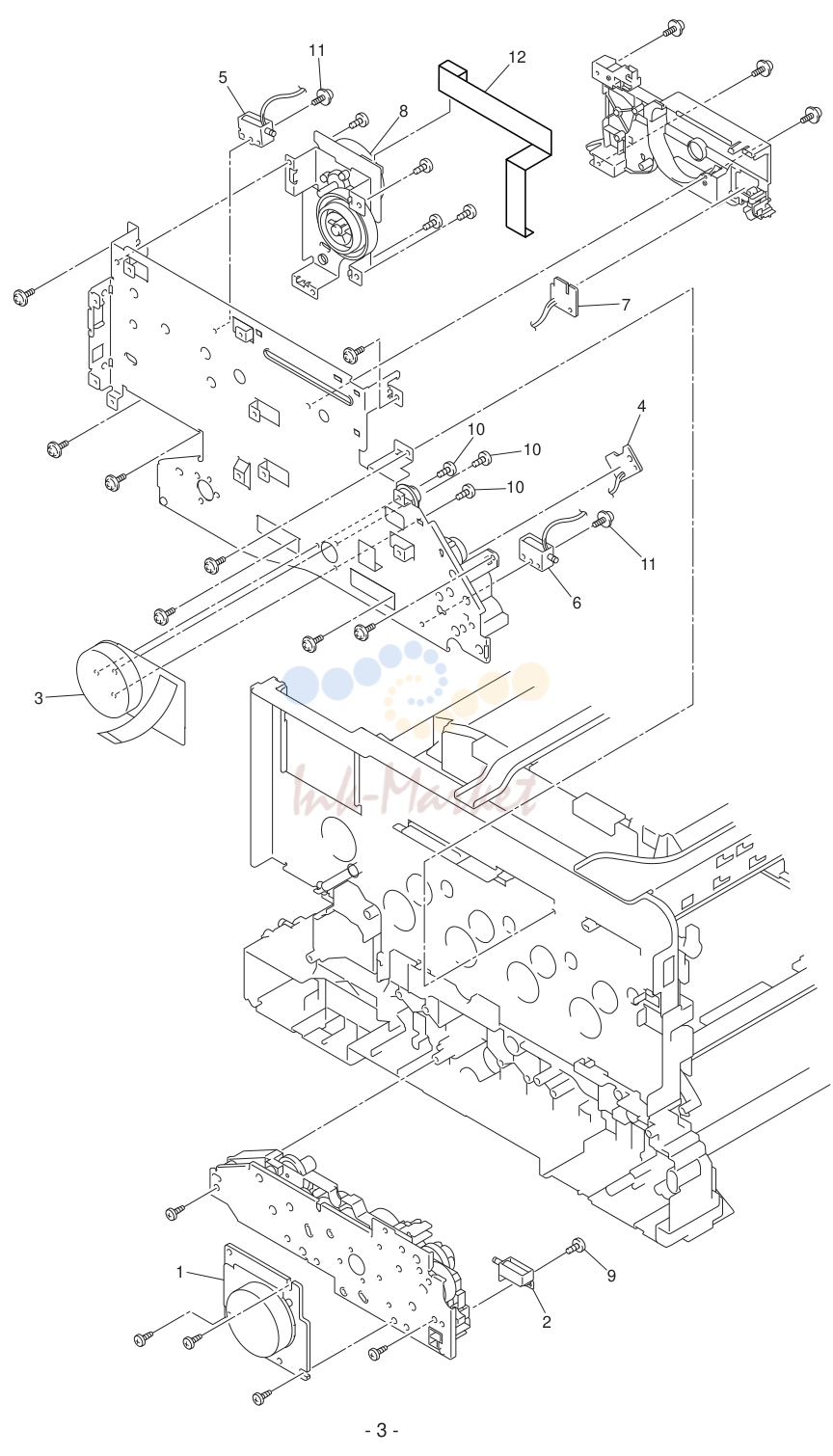

DRIVE

DRIVE

№АртикулНаименование
1LY0117001 запросить цену →PF пластина в сборе
2LY0133001 запросить цену →T1 соленоид в сборе
3LY0723001 запросить цену →барабан DRIVE мотор
4LV0488001 запросить цену →барабан POSITION датчик плата в сборе
5LY0208001 запросить цену →MONO соленоид в сборе
6LY0221001 запросить цену →REGISTRATION соленоид в сборе
7LV0489001 запросить цену →DEVELOP RELEASE датчик плата в сборе
8LY0227001 запросить цену →FUSER DEVELOP мотор в сборе
9085310816 запросить цену →саморез BIND B M3X8
10000300416 запросить цену →винт BIND M3X4
11LU5691001 запросить цену →саморез CUP S M3X6 SR
12LV0471001 запросить цену →FUSER DEVELOP мотор FLAT шлейф ADD

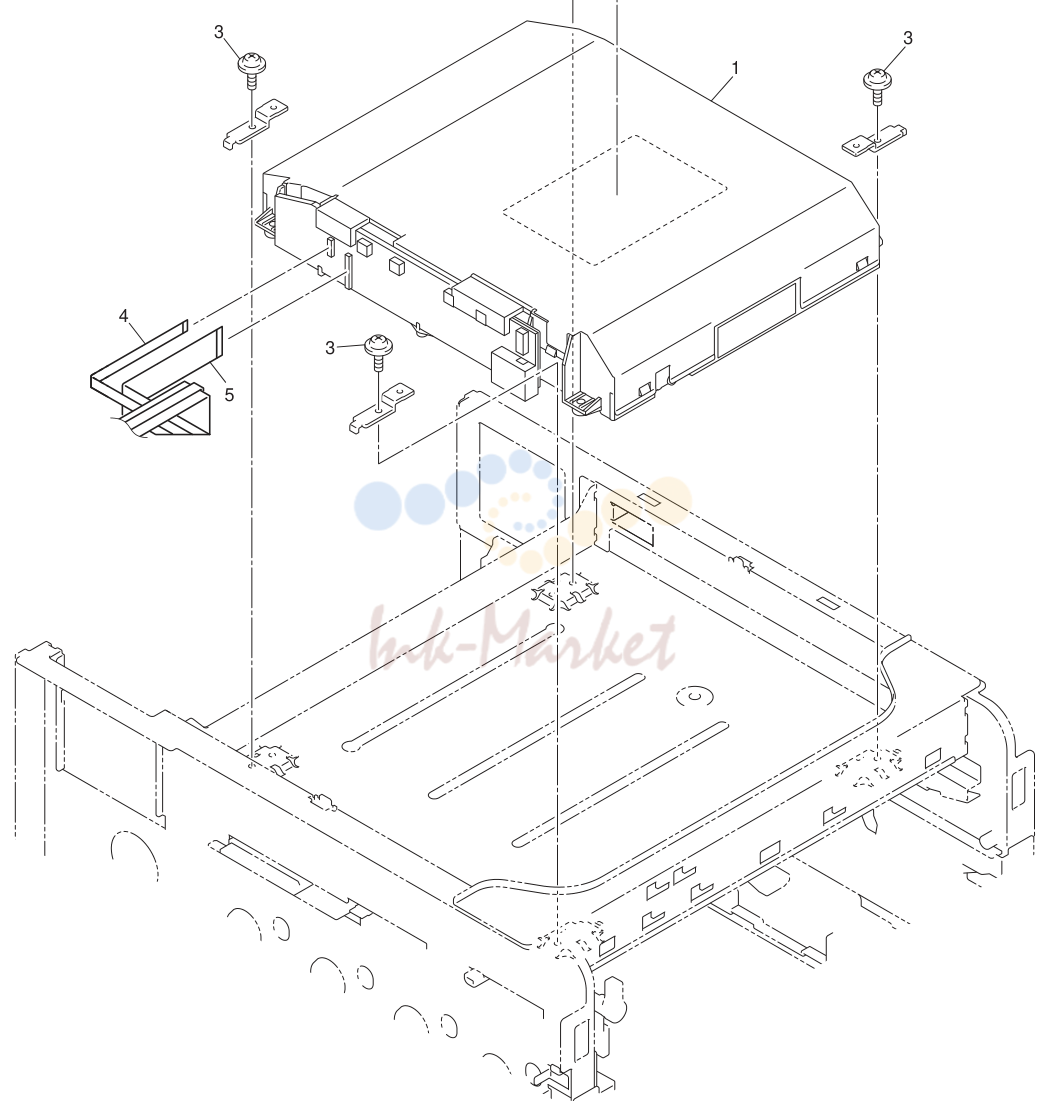

лазер-узел

лазер-узел

№АртикулНаименование
1LY0737001 ✓ в наличиилазер-узел (SP)
LU1259001 запросить цену →LABEL LASER CAUTION 75X100
3LU5691001 запросить цену →саморез CUP S M3X6 SR
4LV0461001 запросить цену →лазер-узел-ENGINE FLAT шлейф ADD
5LV0462001 запросить цену →лазер-узел-MAIN FLAT шлейф ADD

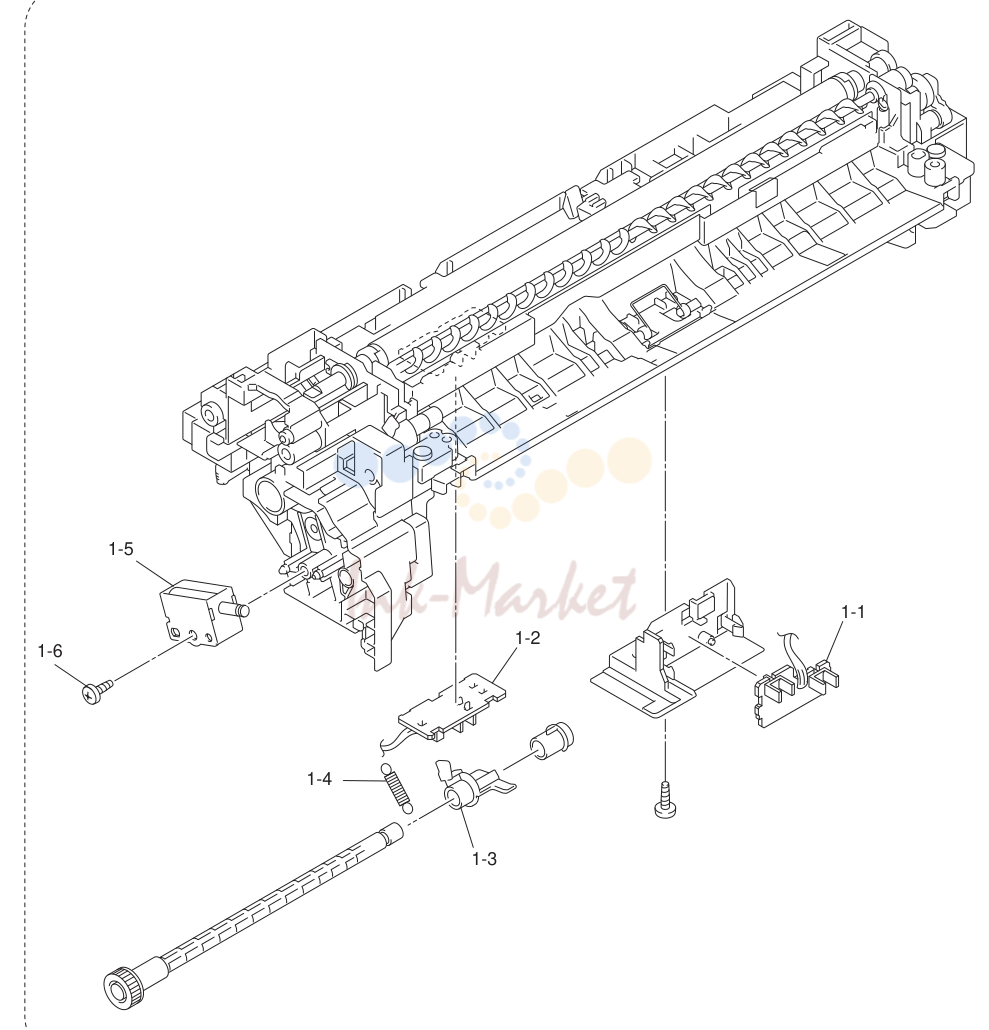

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LY0236001 запросить цену →PFASSY*1 add
1LY1594001 запросить цену →PFASSY*1 ADD
1-1LV0491001 запросить цену →T1 REGISTRATION передний/задний датчик плата в сборе
1-2LV0494001 запросить цену →T1 PAPER EDGE датчик плата в сборе
1-3LY0248001 запросить цену →T1 PAPER EDGE ACTUATOR
1-4LR0914001 запросить цену →T1 PAPER EDGE ACTUATOR пружина
1-5LY0294001 запросить цену →MP SECTOR соленоид
1-6085310816 запросить цену →саморез BIND B M3X8

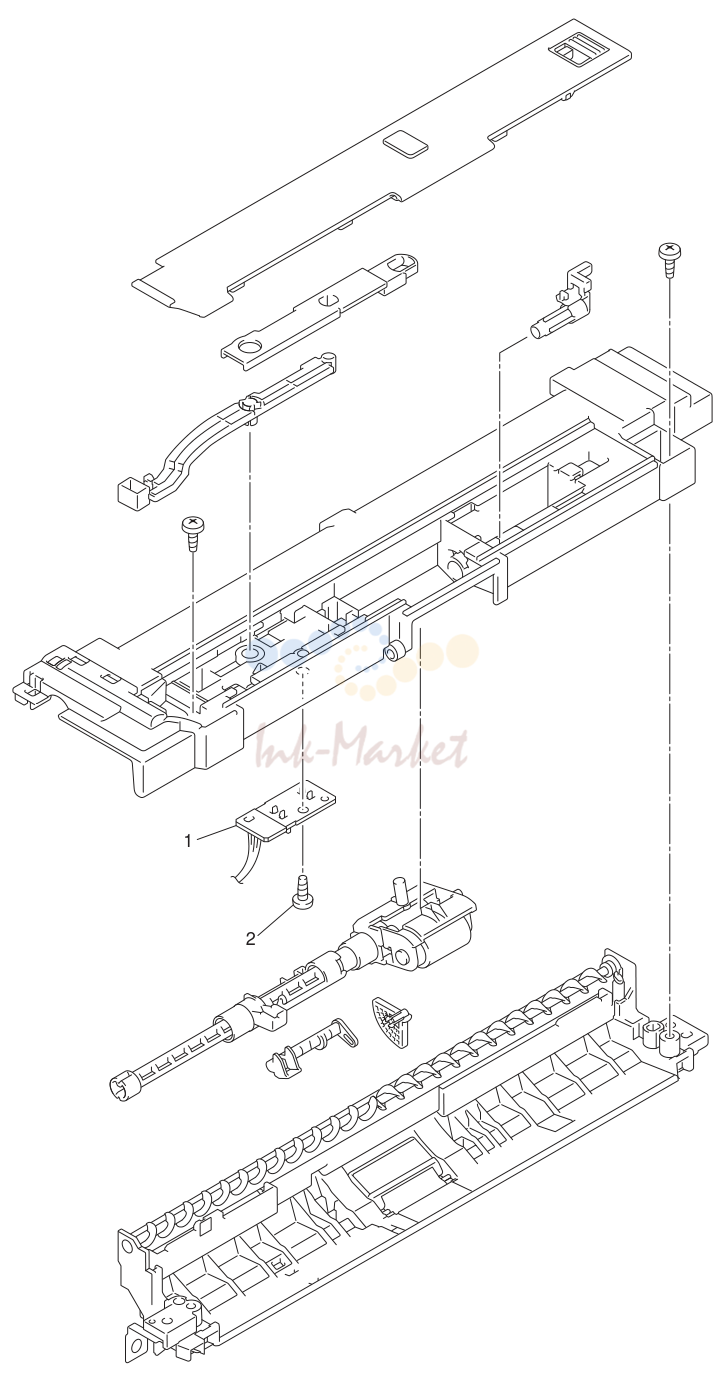

MP узел

MP узел

№АртикулНаименование
1LV0500001 запросить цену →MP PAPER EMPTY/REGISTRATION передний датчик плата в сборе
2085310816 запросить цену →саморез BIND B M3X8

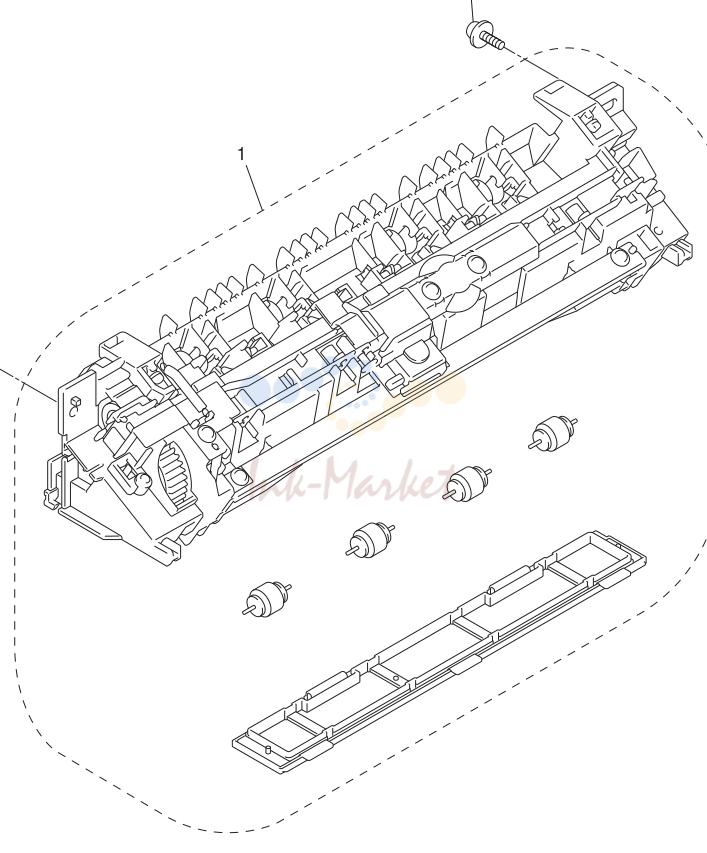

FUSER узел

FUSER узел

№АртикулНаименование
1LY0748001 запросить цену →FUSER узел 115V (SP)
1LY0749001 запросить цену →FUSER узел 230V (SP)
2LJ0395001 запросить цену →саморез PAN B M4X14

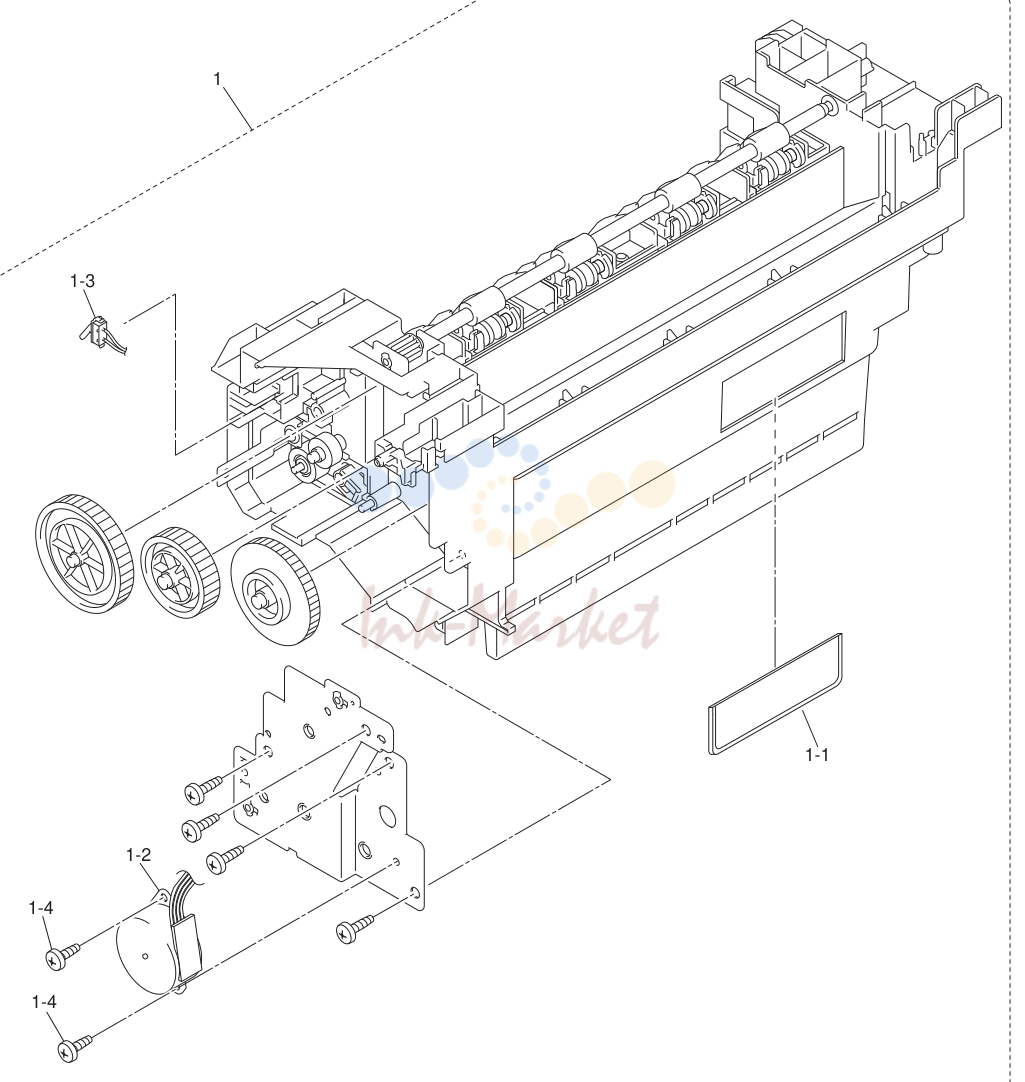

PAPER EJECT

PAPER EJECT

№АртикулНаименование
1LY1735002 запросить цену →PAPER EJECT в сборе (SP), HL-4140CN/4150CDN CHG
1LY1735001 запросить цену →PAPER EJECT в сборе (SP), HL-4570CDW/4570CDWT CHG
1-1LY1245001 запросить цену →FILTER в сборе
1-2LY0408001 запросить цену →PAPER EJECT мотор
1-3LV0538001 запросить цену →BACK крышка датчик в сборе
1-4085320616 запросить цену →саморез BIND S M3X6

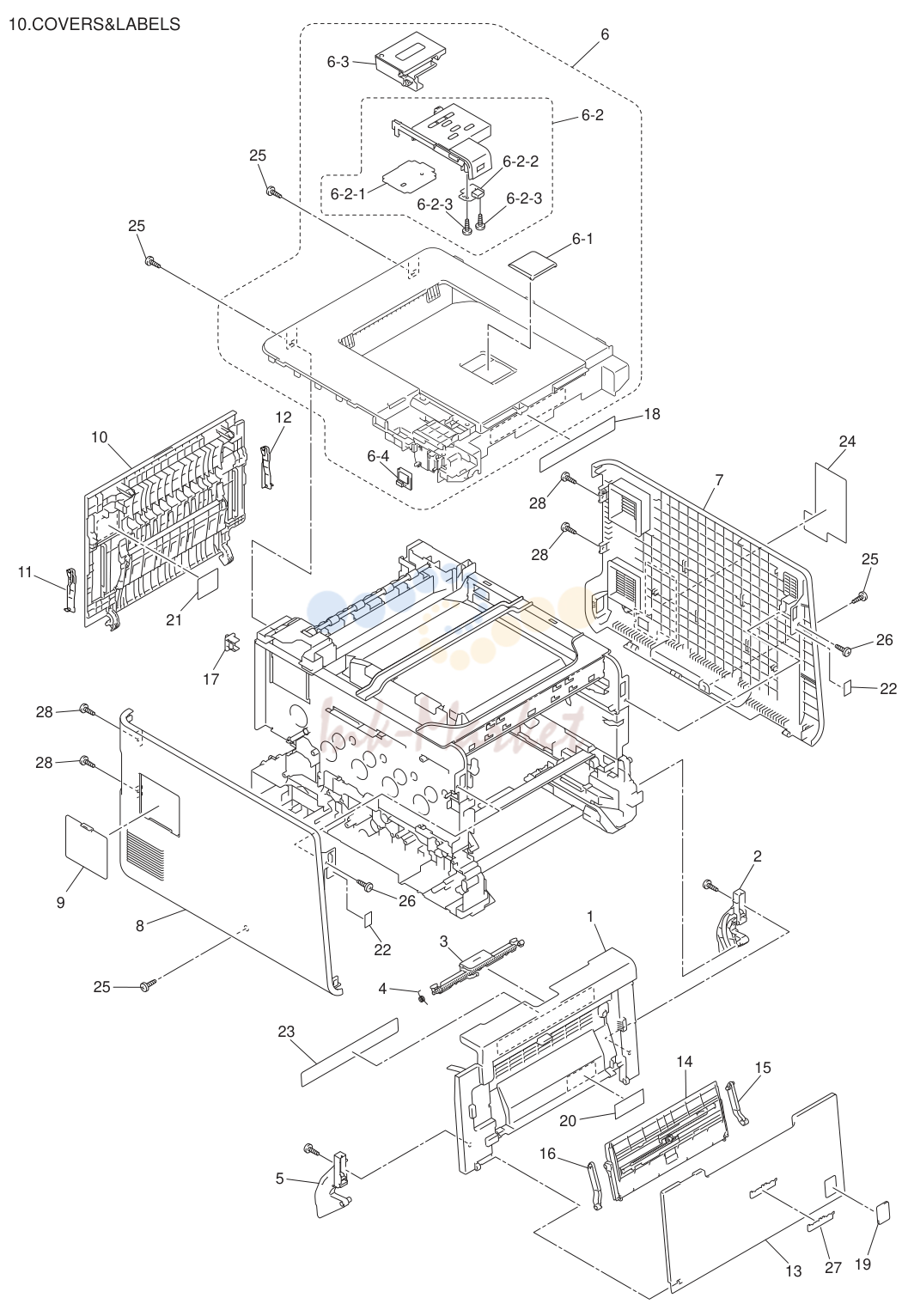

COVERS&LABELS

COVERS&LABELS

№АртикулНаименование
1LY0416001 запросить цену →передний крышка
2LY0417001 запросить цену →передний крышка ARM R
3LY0419001 запросить цену →передний крышка RELEASE BUTTON
4LY0420001 запросить цену →передний крышка RELEASE BUTTON пружина
LY0418001 запросить цену →передний крышка ARM L
LY1667001 запросить цену →TOP крышка в сборе (SP), HL-4140CN CHG
6LY1629001 запросить цену →TOP крышка в сборе (SP), HL-4150CDN CHG
6LY1632001 запросить цену →TOP крышка в сборе (SP), HL-4570CDW/4570CDWT CHG
6-1LY0428002 запросить цену →PAPER STOPPER, HL-4140CN/4150CDN
6-1LY0428001 запросить цену →PAPER STOPPER, HL-4570CDW/4570CDWT
6-2LY0430001 запросить цену →PANEL крышка в сборе, HL-4140CN/4150CDN
6-2LY0708001 запросить цену →PANEL крышка в сборе, HL-4570CDW/4570CDWT
LV0539001 запросить цену →PANEL плата в сборе
LV0531001 запросить цену →USB HOST RELAY плата в сборе
LU5693001 запросить цену →саморез BIND B M4X12
LY1550001 запросить цену →LCD в сборе, HL-4140DN
LY0436001 запросить цену →LCD в сборе, HL-4150CDN
6-3LY0712001 запросить цену →LCD в сборе, HL-4570CDW/4570CDWT
6-4LT1401001 запросить цену →WIRELESS LAN плата, HL-4570CDW/4570CDWT
7LY0443001 запросить цену →SIDE крышка R в сборе
8LY0448001 запросить цену →SIDE крышка L
9LR0516003 запросить цену →ACCESS крышка
10LY0449001 запросить цену →BACK крышка
11LY0450001 запросить цену →BACK крышка STOPPER ARM L
12LY0451001 запросить цену →BACK крышка STOPPER ARM R
13LY0452001 запросить цену →MP крышка в сборе
14LY0456001 запросить цену →MP PAPER направляющая в сборе
LY0459001 запросить цену →MP LINK R
LY0460001 запросить цену →MP LINK L
17LY0872001 запросить цену →LAN PORT CAP
18LY0465001 запросить цену →LABEL DR OPERATION
19LY0837001 запросить цену →COLOR LASER LABEL
20LY0838001 запросить цену →MP SET INSTRUCTION LABEL
21LY0920001 запросить цену →LABEL H/SP CAUTION задний 49X45
22LY0917001 запросить цену →LABEL DR TARGET L/R
23LY0919001 запросить цену →LABEL H/SP CAUTION FOR US/CAN/ARG/CHL/BRA
23LY0939001 запросить цену →LABEL H/SP CAUTION, HL-4140CN FOR ALL COUNTRIES
23LY1419001 запросить цену →LABEL H/SP CAUTION, HL-4150CDN/4570CDW
23LY0940001 запросить цену →LABEL H/SP CAUTION, HL-4570CDW/4570CDWT
23LY1496001 запросить цену →LABEL H/SP CAUTION F 210 FOR CHN
24LY1306001 запросить цену →SWITCH STICKER
25LU5693001 запросить цену →саморез BIND B M4X12
26085320816 запросить цену →саморез BIND S M3X8
27LX7150003 запросить цену →EMBLEM BROTHER SHEET L
28087320816 запросить цену →саморез CUP S M3X8 add

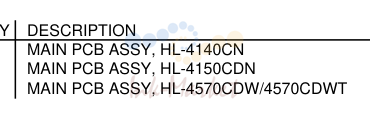

MAIN плата

MAIN плата

№АртикулНаименование
1LV0534003 запросить цену →MAIN плата в сборе, HL-4140CN B512308
1LV0534002 запросить цену →MAIN плата в сборе, HL-4150CDN B512308
1LV0534001 запросить цену →MAIN плата в сборе, HL-4570CDW/4570CDWT B512308

LVPS

LVPS

№АртикулНаименование
1LV0524001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 115V
1LV0511001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 230V
1LT1359001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 230V
LV0528001 запросить цену →INLET жгут в сборе
3LY0954001 запросить цену →CLEANER прижимной ролик держатель
4LV0529001 запросить цену →PAPER EJECT датчик плата в сборе
5084311016 запросить цену →саморез FLAT B M3X10

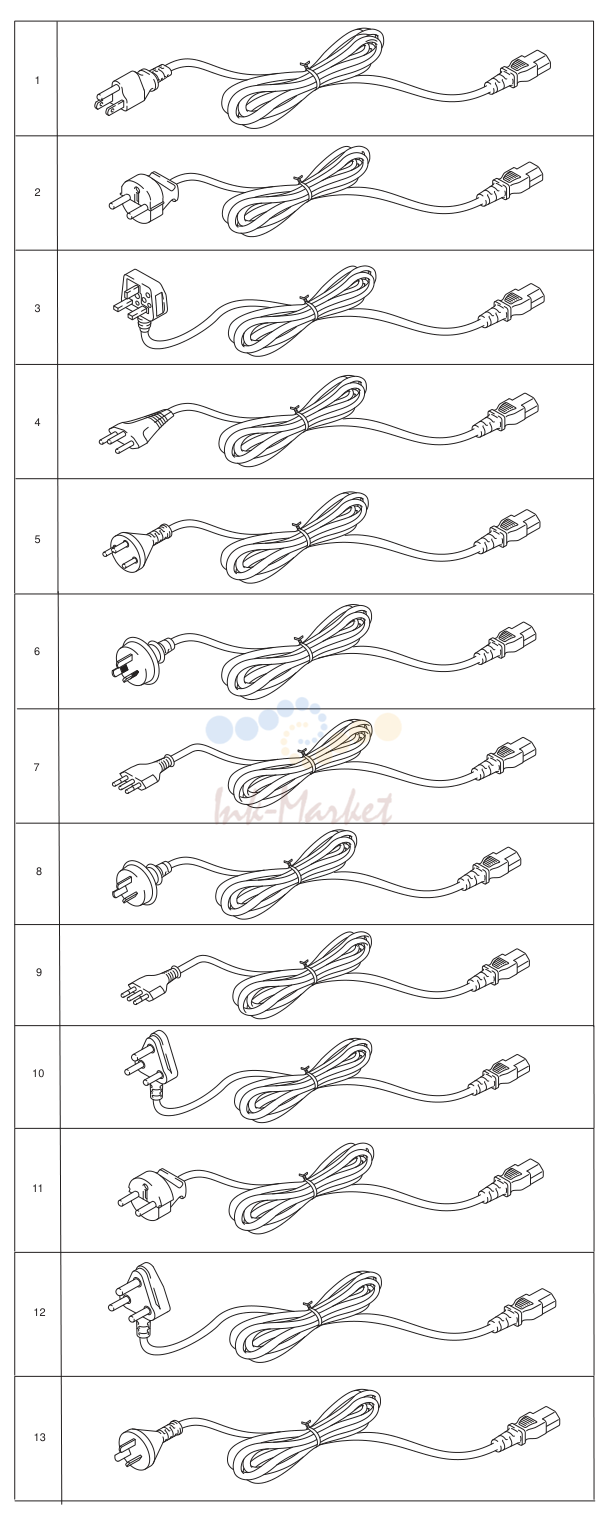

AC CORD

AC CORD

№АртикулНаименование
1LM9362001 запросить цену →AC CORD BAG в сборе LF UL/CSA 13A
2LV0364001 запросить цену →AC CORD BAG в сборе LF VDE S
3LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S chg
4LT2259001 запросить цену →AC CORD BAG в сборе LF SEV CHG
LG4720001 запросить цену →AC CORD BAG в сборе LF DEMKO
LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S
7LV0371001 запросить цену →AC CORD BAG в сборе LF BRZ AC
8LT0925001 запросить цену →AC CORD BAG в сборе LF IRAM
9LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE
10LG6404001 запросить цену →AC CORD BAG в сборе LF SAF
11LT0935001 запросить цену →AC CORD BAG в сборе LF KOR S
12LT0613001 запросить цену →AC CORD BAG в сборе LF IND
13LV0362001 запросить цену →AC CORD BAG в сборе LF CHN

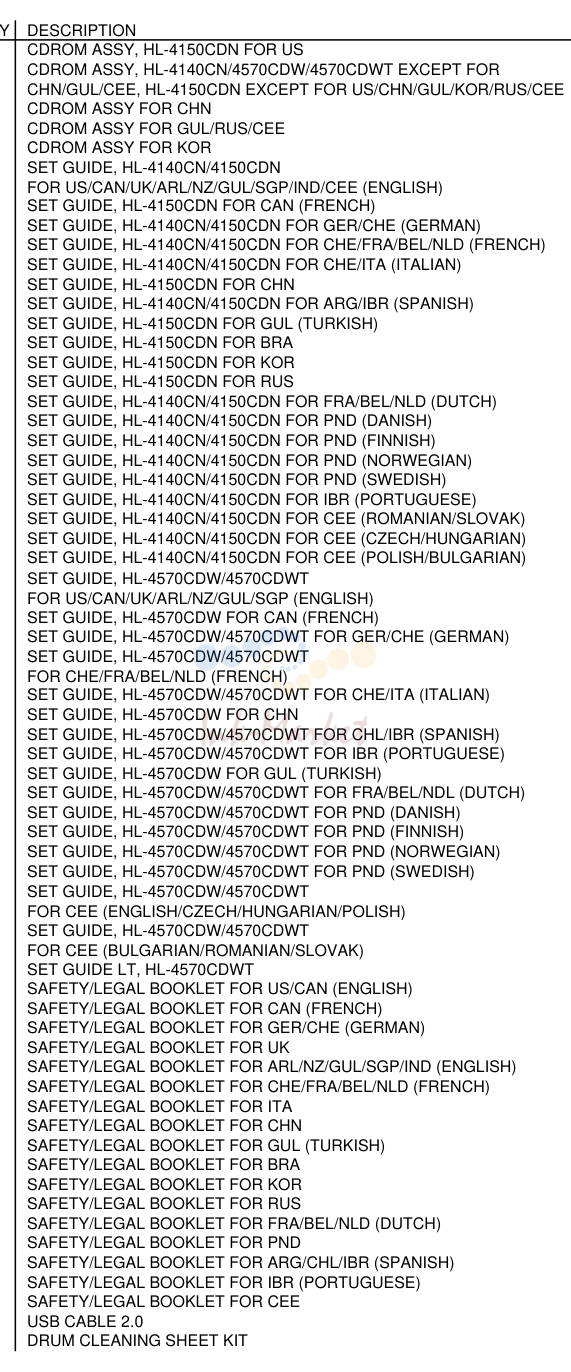

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LY1727001 запросить цену →CDROM в сборе, HL-4150CDN FOR US CHG
1LY1732001 запросить цену →CDROM в сборе, HL-4140CN/4570CDW/4570CDWT EXCEPT FOR CHG
1LY1730001 запросить цену →CDROM в сборе FOR CHN CHG
1LY1728001 запросить цену →CDROM в сборе FOR GUL/RUS/CEE CHG
1LY1731001 запросить цену →CDROM в сборе FOR KOR CHG
2LY1514001 запросить цену →SET направляющая, HL-4140CN/4150CDN
2LY1516001 запросить цену →SET направляющая, HL-4150CDN FOR CAN (FRENCH)
2LY1518001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR GER/CHE (GERMAN)
2LY1520001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR CHE/FRA/BEL/NLD (FRENCH)
2LY1522001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR CHE/ITA (ITALIAN)
2LY1153001 запросить цену →SET направляющая, HL-4150CDN FOR CHN
2LY1524001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR ARG/IBR (SPANISH)
2LY1151001 запросить цену →SET направляющая, HL-4150CDN FOR GUL (TURKISH)
2LY1136001 запросить цену →SET направляющая, HL-4150CDN FOR BRA
LY1152001 запросить цену →SET направляющая, HL-4150CDN FOR KOR
LY1147001 запросить цену →SET направляющая, HL-4150CDN FOR RUS
2LY1528001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR FRA/BEL/NLD (DUTCH)
2LY1532001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR PND (DANISH)
2LY1530001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR PND (FINNISH)
2LY1534001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR PND (NORWEGIAN)
2LY1536001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR PND (SWEDISH)
2LY1526001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR IBR (PORTUGUESE)
2LY1148001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR CEE (ROMANIAN/SLOVAK)
2LY1150001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR CEE (CZECH/HUNGARIAN)
2LY1149001 запросить цену →SET направляющая, HL-4140CN/4150CDN FOR CEE (POLISH/BULGARIAN)
2LY1515001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT
2LY1517001 запросить цену →SET направляющая, HL-4570CDW FOR CAN (FRENCH)
2LY1519001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR GER/CHE (GERMAN)
2LY1521001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT
2LY1523001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR CHE/ITA (ITALIAN)
2LY1185001 запросить цену →SET направляющая, HL-4570CDW FOR CHN
2LY1525001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR CHL/IBR (SPANISH)
2LY1527001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR IBR (PORTUGUESE)
2LY1184001 запросить цену →SET направляющая, HL-4570CDW FOR GUL (TURKISH)
2LY1529001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR FRA/BEL/NDL (DUTCH)
LY1533001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR PND (DANISH)
LY1531001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR PND (FINNISH)
2LY1535001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR PND (NORWEGIAN)
2LY1537001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT FOR PND (SWEDISH)
2LY1182001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT
2LY1183001 запросить цену →SET направляющая, HL-4570CDW/4570CDWT
3LY1556001 запросить цену →SET направляющая LT, HL-4570CDWT
4LX4375001 запросить цену →SAFETY/LEGAL BOOKLET FOR US/CAN (ENGLISH)
4LX4497001 запросить цену →SAFETY/LEGAL BOOKLET FOR CAN (FRENCH) chg
4LX4465001 запросить цену →SAFETY/LEGAL BOOKLET FOR GER/CHE (GERMAN) chg
4LX4470001 запросить цену →SAFETY/LEGAL BOOKLET FOR UK chg
4LX4631001 запросить цену →SAFETY/LEGAL BOOKLET FOR ARL/NZ/GUL/SGP/IND (ENGLISH) chg
4LX4479001 запросить цену →SAFETY/LEGAL BOOKLET FOR CHE/FRA/BEL/NLD (FRENCH) chg
4LX4489001 запросить цену →SAFETY/LEGAL BOOKLET FOR ITA chg
4LX4788001 запросить цену →SAFETY/LEGAL BOOKLET FOR CHN
4LX4805001 запросить цену →SAFETY/LEGAL BOOKLET FOR GUL (TURKISH) chg
4LY1209001 запросить цену →SAFETY/LEGAL BOOKLET FOR BRA
4LY1227001 запросить цену →SAFETY/LEGAL BOOKLET FOR KOR
4LX4784001 запросить цену →SAFETY/LEGAL BOOKLET FOR RUS chg
4LX4480001 запросить цену →SAFETY/LEGAL BOOKLET FOR FRA/BEL/NLD (DUTCH) chg
4LX4597001 запросить цену →SAFETY/LEGAL BOOKLET FOR PND chg
4LX4490001 запросить цену →SAFETY/LEGAL BOOKLET FOR ARG/CHL/IBR (SPANISH) chg
4LX4491001 запросить цену →SAFETY/LEGAL BOOKLET FOR IBR (PORTUGUESE) chg
4LX4739001 запросить цену →SAFETY/LEGAL BOOKLET FOR CEE chg
5LJ9803001 запросить цену →USB шлейф 2.0
6LY1506001 запросить цену →барабан CLEANING SHEET KIT

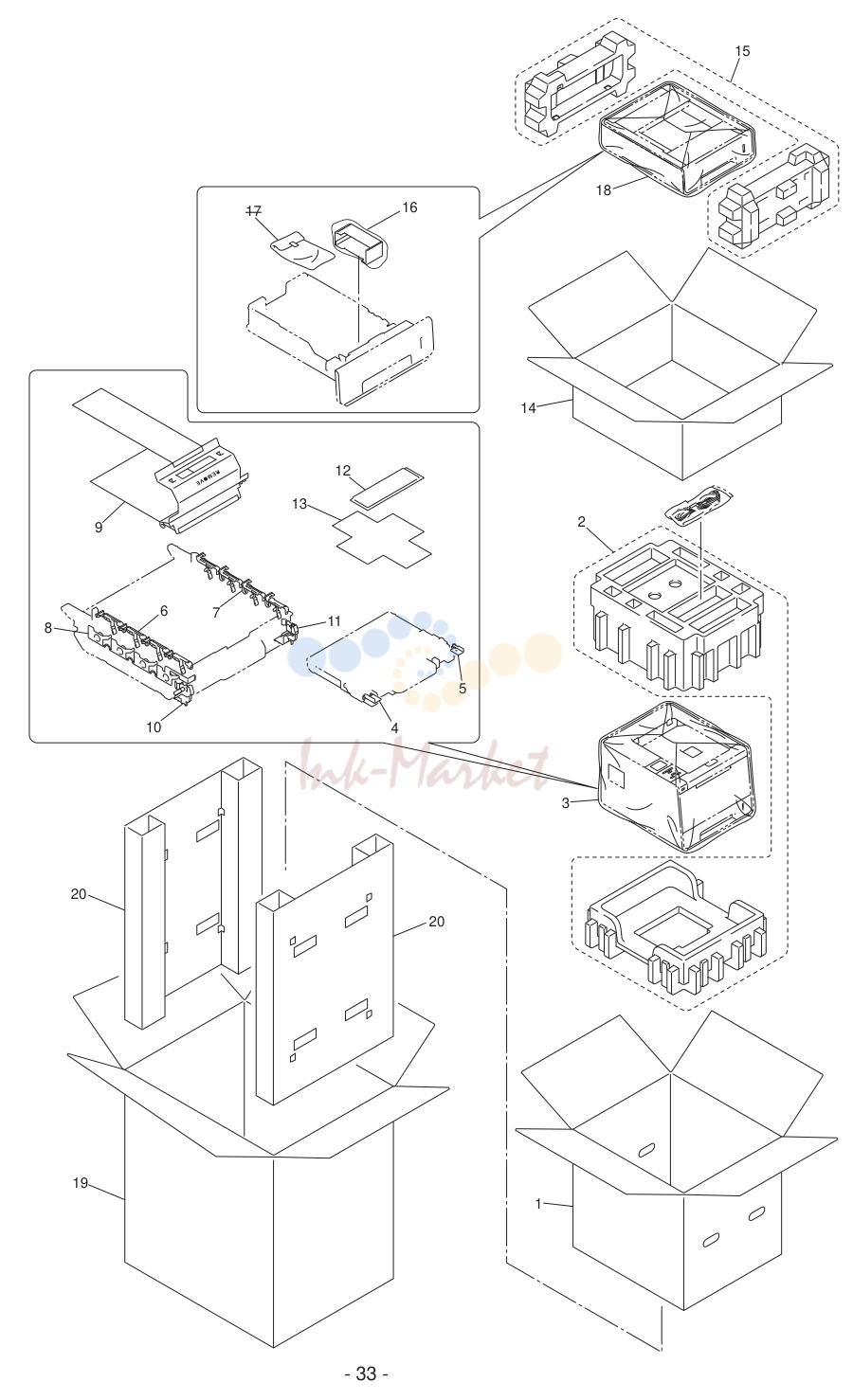

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LY1199001 запросить цену →CARTON, HL-4140CN
1LY1110001 запросить цену →CARTON, HL-4150CDN FOR US
1LY1109001 запросить цену →CARTON, HL-4150CDN FOR CAN
1LY1198001 запросить цену →CARTON, HL-4150CDN
1LY1401001 запросить цену →CARTON, HL-4150CDN FOR ARL/NZ
1LY1444001 запросить цену →CARTON, HL-4150CDN FOR CHN
1LY1321001 запросить цену →CARTON, HL-4150CDN FOR ARG
1LY1400001 запросить цену →CARTON, HL-4150CDN FOR GUL/SGP/IND
1LY1319001 запросить цену →CARTON, HL-4150CDN FOR BRA
1LY1540001 запросить цену →CARTON, HL-4150CDN FOR KOR
1LY1428001 запросить цену →CARTON, HL-4150CDN FOR IND DEL
1LY1322001 запросить цену →CARTON, HL-4570CDW/4570CDWT FOR US
1LY1326001 запросить цену →CARTON, HL-4570CDW FOR CAN
1LY1200001 запросить цену →CARTON, HL-4570CDW/4570CDWT
1LY1403001 запросить цену →CARTON, HL-4570CDW FOR ARL/NZ
1LY1445001 запросить цену →CARTON, HL-4570CDW FOR CHN
1LY1328001 запросить цену →CARTON, HL-4570CDW FOR CHL
1LY1402001 запросить цену →CARTON, HL-4570CDW FOR GUL/SGP
2LY0643001 запросить цену →POLYSTYRENE PAD в сборе
3LY1721001 запросить цену →PE BAG 1000X1000 CHG
4LY0908001 запросить цену →CLEANER LOCK L
5LY0909001 запросить цену →CLEANER LOCK R
6LY0896001 запросить цену →DEVELOP SPACER L (ORANGE PACKING PIECE)
7LY0897001 запросить цену →DEVELOP SPACER R (ORANGE PACKING PIECE)
8LY0898001 запросить цену →DEVELOP STOPPER (ORANGE PACKING PIECE)
LY0899001 запросить цену →REMOVE SHEET BC в сборе (ORANGE PACKING MATERIAL)
LY0903001 запросить цену →барабан STOPPER L (ORANGE PACKING PIECE)
11LY0904001 запросить цену →барабан STOPPER R (ORANGE PACKING PIECE)
12LY1394001 запросить цену →SILICA GEL PACK EXCEPT FOR CAN
12LY1663001 запросить цену →SILICA GEL PACK FOR CAN add
13LY1395001 запросить цену →SILICA GEL SHEET
14LY1122001 запросить цену →T2 CARTON, HL-4570CDWT
15LY0690001 запросить цену →T2 STYROFOAM PAD в сборе, HL-4570CDWT
16LY5864001 запросить цену →лоток бумаги HOLD PAD S в сборе (SP), HL-4570CDWT chg
17LE3593001 запросить цену →BAG 190X290H P, HL-4570CDWT del
18LJ5584001 запросить цену →BAG 700X800H, HL-4570CDWT
19LY1329001 запросить цену →CARTON OUTER, HL-4570CDWT FOR US
19LY1171001 запросить цену →CARTON OUTER, HL-4570CDWT EXCEPT FOR US
20LY0833001 запросить цену →CARTON SPACER, HL-4570CDWT
Источник: Инк-Маркет.ру.
