Brother HL 4040CN HL 4040CDN HL 4070CDW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

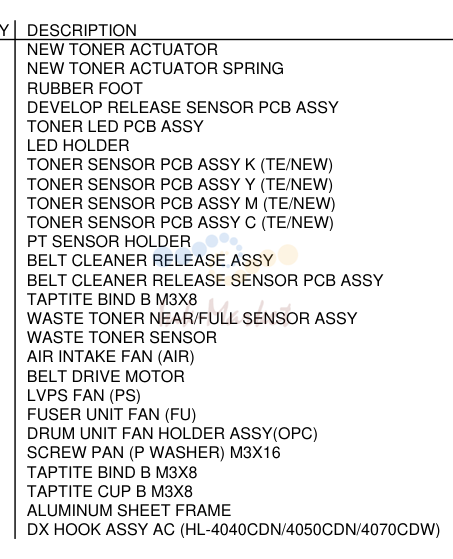

рама узел

рама узел

№АртикулНаименование
1LR0402001 запросить цену →NEW тонер ACTUATOR
2LR0403001 запросить цену →NEW тонер ACTUATOR пружина
3UH2208001 запросить цену →RUBBER FOOT
4LM9189001 запросить цену →DEVELOP RELEASE датчик плата в сборе
5LM9210001 запросить цену →тонер LED плата в сборе
6LR1094001 запросить цену →LED держатель
7LM9211001 запросить цену →тонер датчик плата в сборе K (TE/NEW)
8LM9334001 запросить цену →тонер датчик плата в сборе Y (TE/NEW)
9LM9335001 запросить цену →тонер датчик плата в сборе M (TE/NEW)
10LM9336001 запросить цену →тонер датчик плата в сборе C (TE/NEW)
11UL9037001 запросить цену →PT датчик держатель
12LR0523001 запросить цену →ремень CLEANER RELEASE в сборе
12-1LM9218001 запросить цену →ремень CLEANER RELEASE датчик плата в сборе
12-2085310816 запросить цену →саморез BIND B M3X8
13LR0532001 запросить цену →WASTE тонер NEAR/FULL датчик в сборе
13-1LM9221001 запросить цену →WASTE тонер датчик
14LR0589001 запросить цену →AIR INTAKE вентилятор (AIR)
15LR0217001 запросить цену →ремень DRIVE мотор
16LR0903001 запросить цену →LVPS вентилятор (PS)
17LR0906001 запросить цену →FUSER узел вентилятор (FU)
18LU4228001 запросить цену →барабан узел вентилятор держатель в сборе(OPC) CHG
20085310816 запросить цену →саморез BIND B M3X8
21087310816 запросить цену →саморез CUP B M3X8
22LR1820001 запросить цену →ALUMINUM SHEET рама
23LU4027001 запросить цену →DX HOOK в сборе AC (HL-4040CDN/4050CDN/4070CDW) add

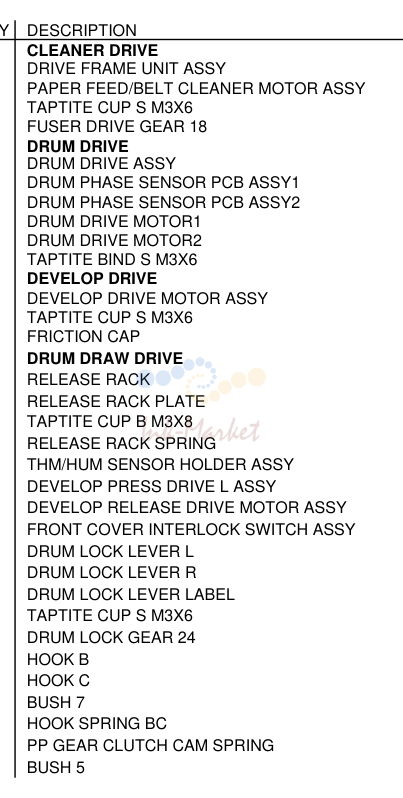

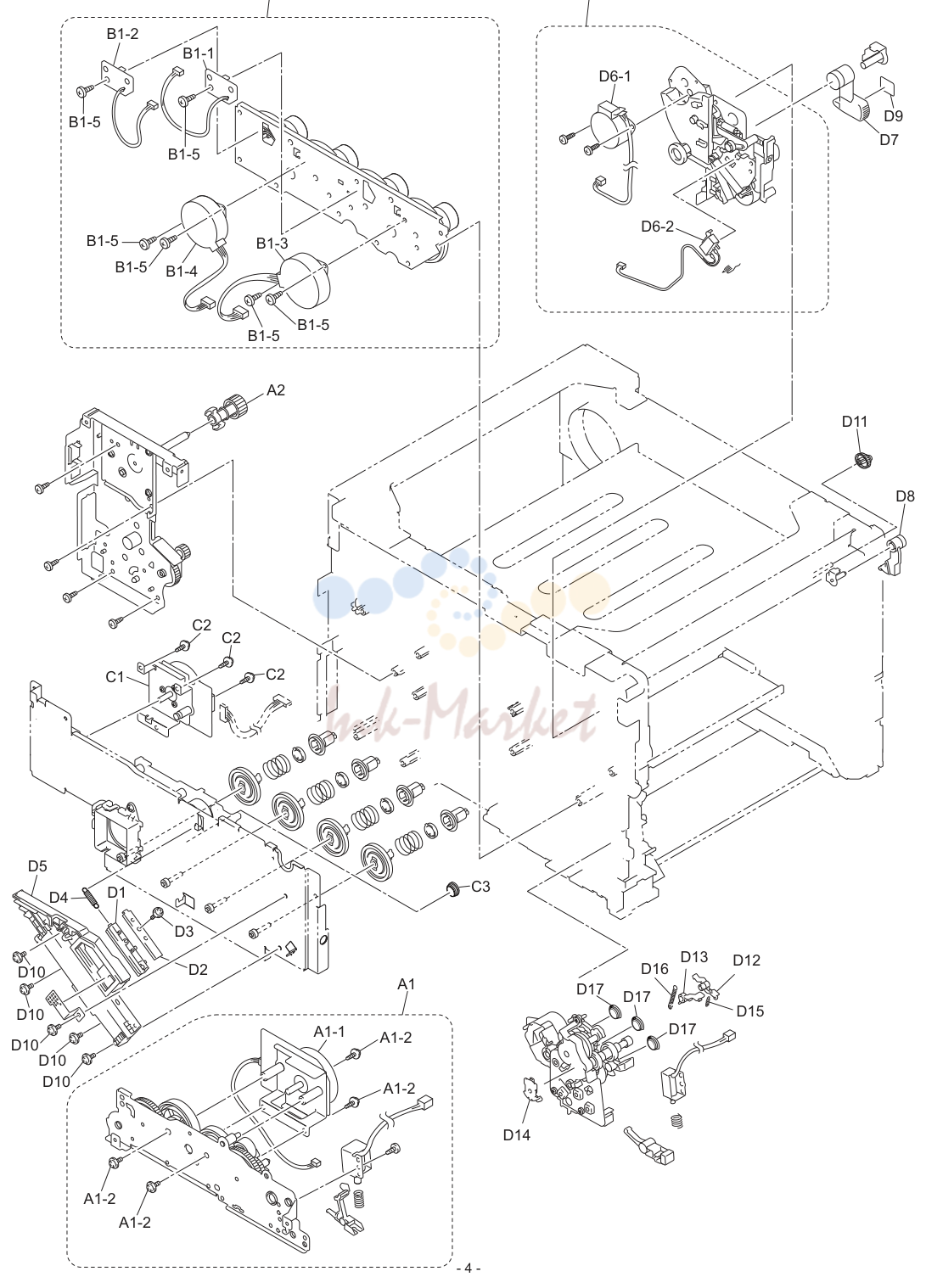

DRIVE

DRIVE

№АртикулНаименование
LR1246001 запросить цену →DRIVE рама узел в сборе
LR0440001 запросить цену →PAPER FEED/ремень CLEANER мотор в сборе
087320616 запросить цену →саморез CUP S M3X6
LR1126001 запросить цену →FUSER DRIVE шестерня 18 ADD
LR1904001 запросить цену →барабан DRIVE в сборе chg
LM9192001 запросить цену →барабан PHASE датчик плата ASSY1
LM9337001 запросить цену →барабан PHASE датчик плата ASSY2
085320616 запросить цену →саморез BIND S M3X6
LR0193001 запросить цену →DEVELOP DRIVE мотор в сборе
LU4111001 запросить цену →FRICTION CAP add
LR1006001 запросить цену →RELEASE RACK
LR1007001 запросить цену →RELEASE RACK пластина
087310816 запросить цену →саморез CUP B M3X8
LR1008001 запросить цену →RELEASE RACK пружина
LR1228001 запросить цену →THM/HUM датчик держатель в сборе
LR0803001 запросить цену →DEVELOP PRESS DRIVE L в сборе
LR0823001 запросить цену →DEVELOP RELEASE DRIVE мотор в сборе
LR0827001 запросить цену →передний крышка INTERLOCK SWITCH в сборе
LR1014001 запросить цену →барабан LOCK рычаг L
LR1018001 запросить цену →барабан LOCK рычаг R
LR1710001 запросить цену →барабан LOCK рычаг LABEL
LR1023001 запросить цену →барабан LOCK шестерня 24 add
LR0307001 запросить цену →HOOK B add
LR0308001 запросить цену →HOOK C add
LR0327001 запросить цену →BUSH 7 add
LR0910001 запросить цену →HOOK пружина BC add
LR0310001 запросить цену →PP шестерня муфта CAM пружина add
LR0296001 запросить цену →BUSH 5 add

лазер-узел

лазер-узел

№АртикулНаименование
1LU4373001 ✓ в наличиилазер-узел AC (SP) CHG
2LJ0908001 запросить цену →LASER CAUTION LABEL (EXCEPT CHN)
2UL7931001 запросить цену →LASER CAUTION LABEL (CHN)
3LM5867001 запросить цену →саморез CUP S M3X6 SR

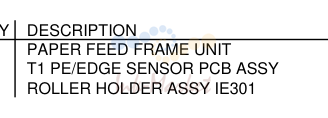

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LR0107001 запросить цену →PAPER FEED рама узел
1-1LM9185001 запросить цену →T1 PE/EDGE датчик плата в сборе
1-2LR1914001 под заказролик держатель в сборе IE301 CHG

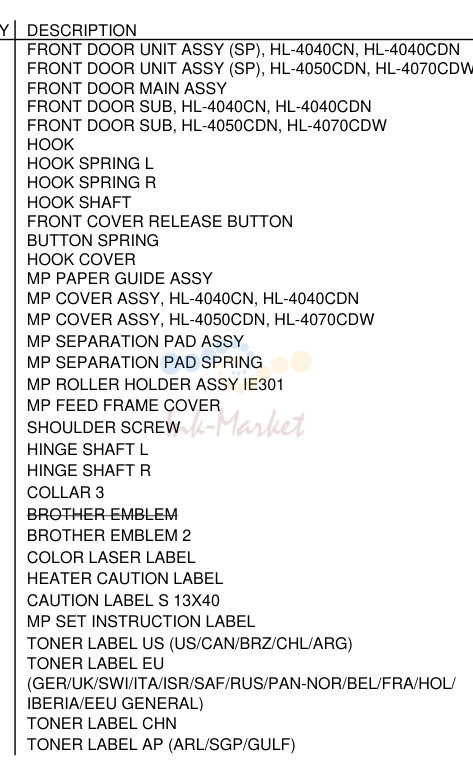

MP узел

MP узел

№АртикулНаименование
1LR1768002 запросить цену →передний DOOR узел в сборе (SP), HL-4040CN, HL-4040CDN
1LR1768001 запросить цену →передний DOOR узел в сборе (SP), HL-4050CDN, HL-4070CDW
1-1LR1601001 запросить цену →передний DOOR MAIN в сборе
1-2LR0707002 запросить цену →передний DOOR SUB, HL-4040CN, HL-4040CDN
1-2LR0707001 запросить цену →передний DOOR SUB, HL-4050CDN, HL-4070CDW
1-3LR1037001 запросить цену →HOOK
1-4LR1676001 запросить цену →HOOK пружина L
1-5LR1677001 запросить цену →HOOK пружина R
1-6LR1025001 запросить цену →HOOK вал
1-7LR0691001 запросить цену →передний крышка RELEASE BUTTON
1-8LR0692001 запросить цену →BUTTON пружина
1-9LR0700001 запросить цену →HOOK крышка
1-10LR0854001 ✓ в наличииMP PAPER направляющая в сборе
1-11LR0856002 запросить цену →MP крышка в сборе, HL-4040CN, HL-4040CDN
1-11LR0856001 запросить цену →MP крышка в сборе, HL-4050CDN, HL-4070CDW
1-12LR0716001 запросить цену →MP отделения PAD в сборе
1-13LR0718001 запросить цену →MP отделения PAD пружина
1-14LR1916001 запросить цену →MP ролик держатель в сборе IE301 chg
1-15LR0853001 запросить цену →MP FEED рама крышка
1-16LU4058001 запросить цену →SHOULDER винт add
2LR0860001 запросить цену →HINGE вал L
3LR0861001 запросить цену →HINGE вал R
4LR0862001 запросить цену →COLLAR 3
5LR1247001 запросить цену →BROTHER EMBLEM DEL
5LU4163001 запросить цену →BROTHER EMBLEM 2 ADD
6LR1248001 запросить цену →COLOR LASER LABEL
7LR1388001 запросить цену →HEATER CAUTION LABEL
8LU0233001 запросить цену →CAUTION LABEL S 13X40
9LR1389001 запросить цену →MP SET INSTRUCTION LABEL add
10LR1610001 запросить цену →тонер LABEL US (US/CAN/BRZ/CHL/ARG) add
10LR1619001 запросить цену →тонер LABEL EU
10LR1736001 запросить цену →тонер LABEL CHN add
10LR1757001 запросить цену →тонер LABEL AP (ARL/SGP/GULF) add

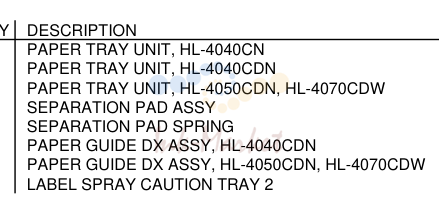

лоток бумаги

лоток бумаги

№АртикулНаименование
1LR1186001 запросить цену →лоток бумаги узел, HL-4040CN CHG
1LR0247002 запросить цену →лоток бумаги узел, HL-4040CDN
1LR0247001 запросить цену →лоток бумаги узел, HL-4050CDN, HL-4070CDW
1-1LM5237001 под заказотделения PAD в сборе
1-2LR0931001 запросить цену →отделения PAD пружина
1-3LR0545002 запросить цену →PAPER направляющая DX в сборе, HL-4040CDN
1-3LR0545001 запросить цену →PAPER направляющая DX в сборе, HL-4050CDN, HL-4070CDW
2LU4358001 запросить цену →LABEL SPRAY CAUTION TRAY 2 add

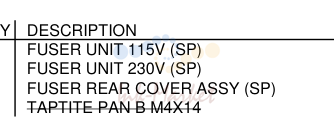

FUSER узел

FUSER узел

№АртикулНаименование
1LU4103001 запросить цену →FUSER узел 115V (SP) chg
1LU4104001 запросить цену →FUSER узел 230V (SP) chg
1-1LU4093001 запросить цену →FUSER задний крышка в сборе (SP) add
1-2LJ0395001 запросить цену →саморез PAN B M4X14 DEL

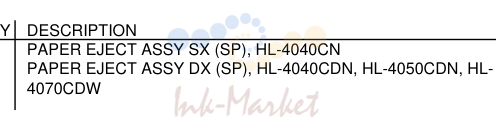

PAPER EJECT

PAPER EJECT

№АртикулНаименование
1LU0534001 запросить цену →PAPER EJECT в сборе SX (SP), HL-4040CN CHG
1LU0533001 запросить цену →PAPER EJECT в сборе DX (SP), HL-4040CDN, HL-4050CDN, HL- CHG

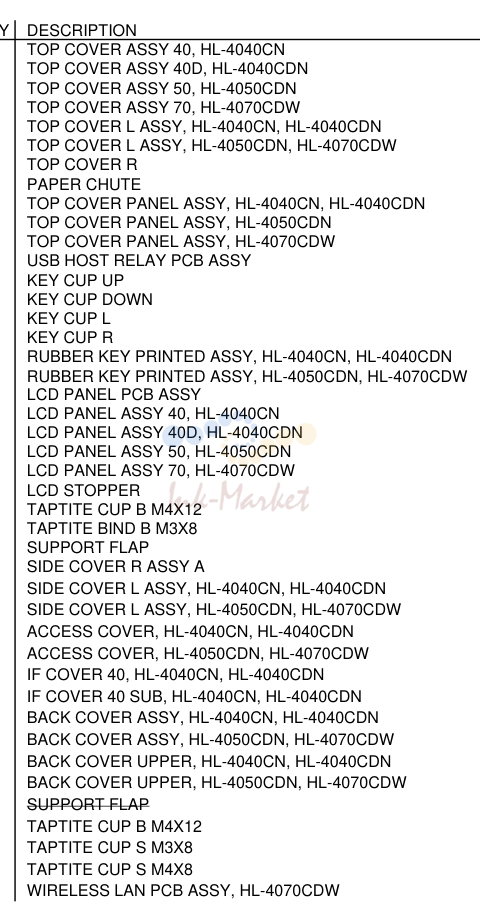

COVERS&LABELS

COVERS&LABELS

№АртикулНаименование
1LR1231001 запросить цену →TOP крышка в сборе 40, HL-4040CN
1LU4280001 запросить цену →TOP крышка в сборе 40D, HL-4040CDN
1LR0485001 запросить цену →TOP крышка в сборе 50, HL-4050CDN
1LR1232001 запросить цену →TOP крышка в сборе 70, HL-4070CDW
1-1LR1910002 запросить цену →TOP крышка L в сборе, HL-4040CN, HL-4040CDN chg
1-1LR1910001 запросить цену →TOP крышка L в сборе, HL-4050CDN, HL-4070CDW chg
1-2LR0488001 запросить цену →TOP крышка R
1-3LR0489001 запросить цену →PAPER CHUTE
1-4LR1178002 запросить цену →TOP крышка PANEL в сборе, HL-4040CN, HL-4040CDN
1-4LR1178001 запросить цену →TOP крышка PANEL в сборе, HL-4050CDN
1-4LR1251001 запросить цену →TOP крышка PANEL в сборе, HL-4070CDW
LM9332001 запросить цену →USB HOST RELAY плата в сборе
LR0491001 запросить цену →KEY CUP UP
LR0492001 запросить цену →KEY CUP DOWN
LR0493001 запросить цену →KEY CUP L
LR0494001 запросить цену →KEY CUP R
LR1250002 запросить цену →RUBBER KEY PRINTED в сборе, HL-4040CN, HL-4040CDN
LR1250001 запросить цену →RUBBER KEY PRINTED в сборе, HL-4050CDN, HL-4070CDW
LM9212001 запросить цену →LCD PANEL плата в сборе
1-5LR1187001 запросить цену →LCD PANEL в сборе 40, HL-4040CN
1-5LU4281001 запросить цену →LCD PANEL в сборе 40D, HL-4040CDN
1-5LR1179001 запросить цену →LCD PANEL в сборе 50, HL-4050CDN
1-5LR1233001 запросить цену →LCD PANEL в сборе 70, HL-4070CDW
LR0508001 запросить цену →LCD STOPPER
1-6087411216 запросить цену →саморез CUP B M4X12 chg
1-7085310816 запросить цену →саморез BIND B M3X8 chg
1-8LR0521001 запросить цену →SUPPORT FLAP add
2LU4286001 запросить цену →SIDE крышка R в сборе A CHG
3LR1599002 запросить цену →SIDE крышка L в сборе, HL-4040CN, HL-4040CDN
3LR1599001 запросить цену →SIDE крышка L в сборе, HL-4050CDN, HL-4070CDW
4LR0516002 запросить цену →ACCESS крышка, HL-4040CN, HL-4040CDN
4LR0516001 запросить цену →ACCESS крышка, HL-4050CDN, HL-4070CDW
5LR1253001 запросить цену →IF крышка 40, HL-4040CN, HL-4040CDN
6LR1254001 запросить цену →IF крышка 40 SUB, HL-4040CN, HL-4040CDN
7LR1361002 запросить цену →BACK крышка в сборе, HL-4040CN, HL-4040CDN
7LR1361001 запросить цену →BACK крышка в сборе, HL-4050CDN, HL-4070CDW
8LR0519002 запросить цену →BACK крышка верхний, HL-4040CN, HL-4040CDN
8LR0519001 запросить цену →BACK крышка верхний, HL-4050CDN, HL-4070CDW
9LR0521001 запросить цену →SUPPORT FLAP del
10087411216 запросить цену →саморез CUP B M4X12
11087320816 запросить цену →саморез CUP S M3X8
12087420816 запросить цену →саморез CUP S M4X8
13LG7359001 запросить цену →WIRELESS LAN плата в сборе, HL-4070CDW

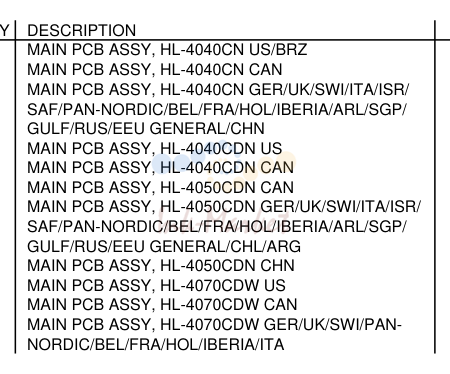

MAIN плата

MAIN плата

№АртикулНаименование
1LM9197002 запросить цену →MAIN плата в сборе, HL-4040CN US/BRZ B512246
1LM9197012 запросить цену →MAIN плата в сборе, HL-4040CN CAN B512246
1LM9197022 запросить цену →MAIN плата в сборе, HL-4040CN GER/UK/SWI/ITA/ISR/ B512246
1LM9197004 запросить цену →MAIN плата в сборе, HL-4040CDN US B512246
1LM9197014 запросить цену →MAIN плата в сборе, HL-4040CDN CAN B512246
1LM9197011 запросить цену →MAIN плата в сборе, HL-4050CDN CAN B512246
1LM9197021 запросить цену →MAIN плата в сборе, HL-4050CDN GER/UK/SWI/ITA/ISR/ B512246
1LM9197031 запросить цену →MAIN плата в сборе, HL-4050CDN CHN B512246
1LM9197003 запросить цену →MAIN плата в сборе, HL-4070CDW US B512246
1LM9197013 запросить цену →MAIN плата в сборе, HL-4070CDW CAN B512246
1LM9197023 запросить цену →MAIN плата в сборе, HL-4070CDW GER/UK/SWI/PAN- B512246

ENGINE плата

ENGINE плата

№АртикулНаименование
1LV0378001 запросить цену →ENGINE плата в сборе (HL-4040CDN/4050CDN/4070CDW) B512250 CHG
1LV0378002 запросить цену →ENGINE плата в сборе (HL-4040CN) B512250 CHG

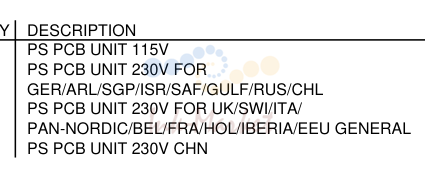

LVPS

LVPS

№АртикулНаименование
1LM9246001 запросить цену →PS плата узел 115V
1LM9287001 запросить цену →PS плата узел 230V FOR
1LV0737001 запросить цену →PS плата узел 230V FOR UK/SWI/ITA/ ADD
1LM9503001 запросить цену →PS плата узел 230V CHN

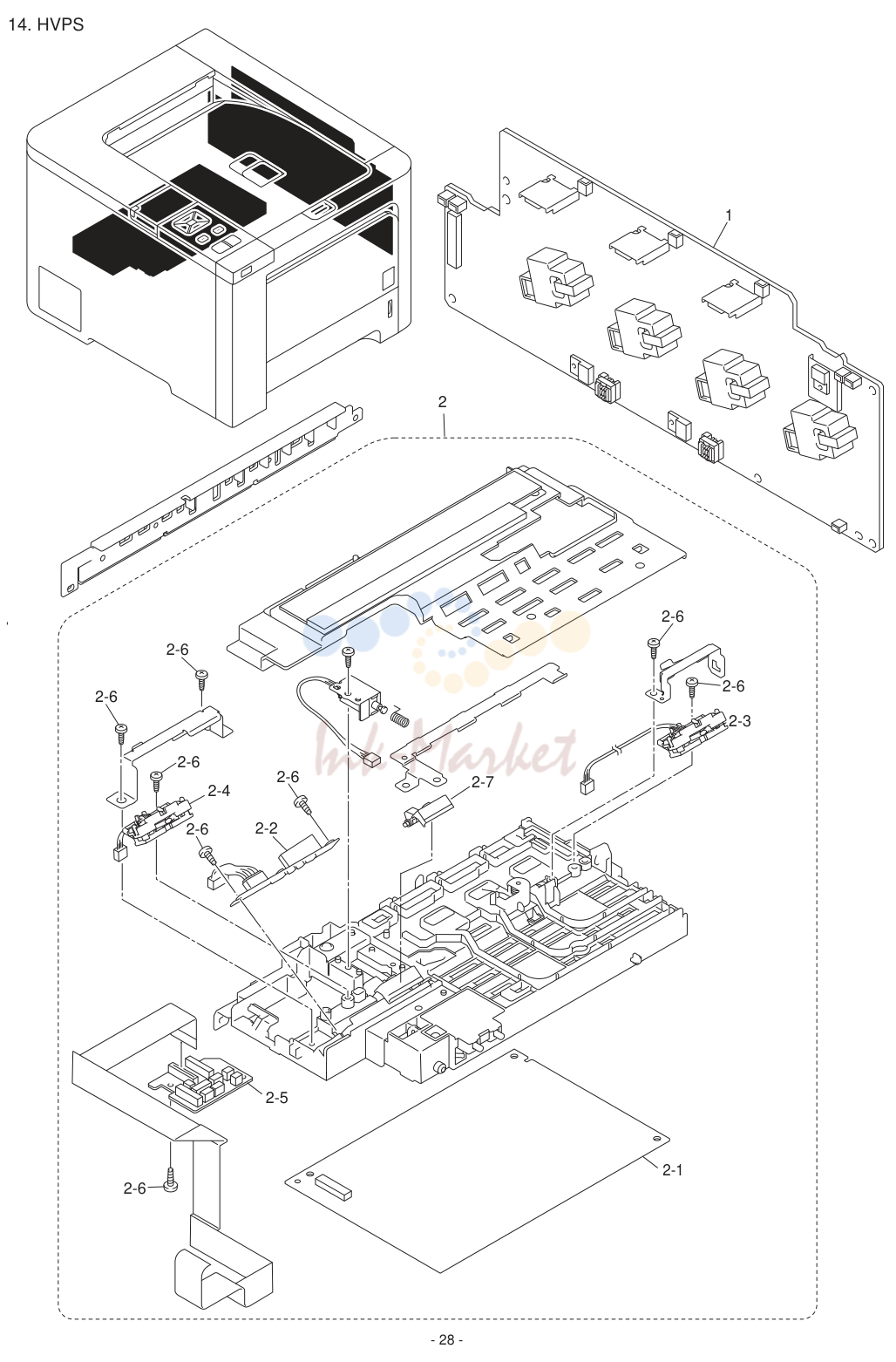

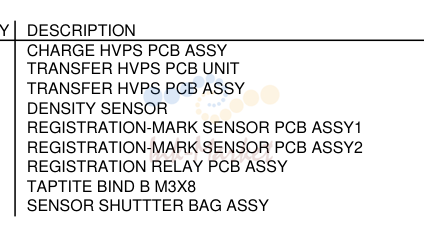

HVPS

HVPS

№АртикулНаименование
1LM9506001 запросить цену →CHARGE HVPS плата в сборе chg
2LR0902001 ✓ в наличииTRANSFER HVPS плата узел
2-1LM9253001 запросить цену →TRANSFER HVPS плата в сборе
2-2LM9224001 запросить цену →DENSITY датчик
2-3LM9446001 запросить цену →REGISTRATION-MARK датчик плата ASSY1
2-4LM9448001 запросить цену →REGISTRATION-MARK датчик плата ASSY2
2-5LM9445001 запросить цену →REGISTRATION RELAY плата в сборе
2-6085310816 запросить цену →саморез BIND B M3X8
2-7LU4445001 запросить цену →датчик SHUTTTER BAG в сборе ADD

AC CORD

AC CORD

№АртикулНаименование
1LM9362001 запросить цену →AC CORD BAG в сборе LF UL/CSA 13A
1LG4424001 запросить цену →AC CORD BAG в сборе LF VDE
1LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S chg
1LT2259001 запросить цену →AC CORD BAG в сборе LF SEV CHG
1LG7005001 запросить цену →AC CORD BAG в сборе LF ISRAEL
1LG6404001 запросить цену →AC CORD BAG в сборе LF SAF
1LG4720001 запросить цену →AC CORD BAG в сборе LF DEMKO
1LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S chg
1LV0362001 запросить цену →AC CORD BAG в сборе LF CHN S chg
1LV0371001 запросить цену →AC CORD BAG в сборе LF BRZ chg
1LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE
1LT0925001 запросить цену →AC CORD BAG в сборе LF IRAM chg

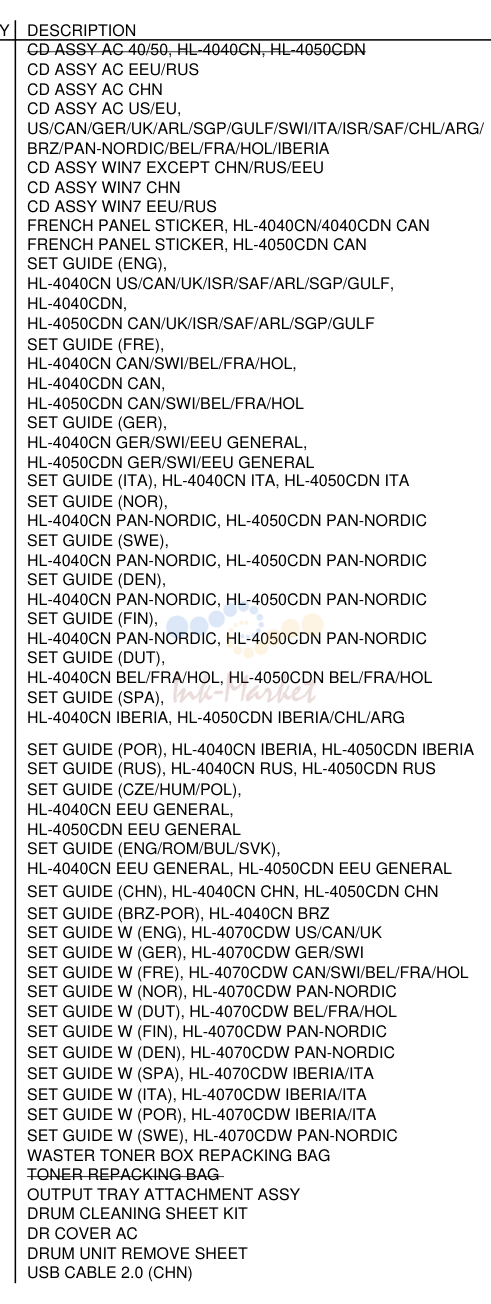

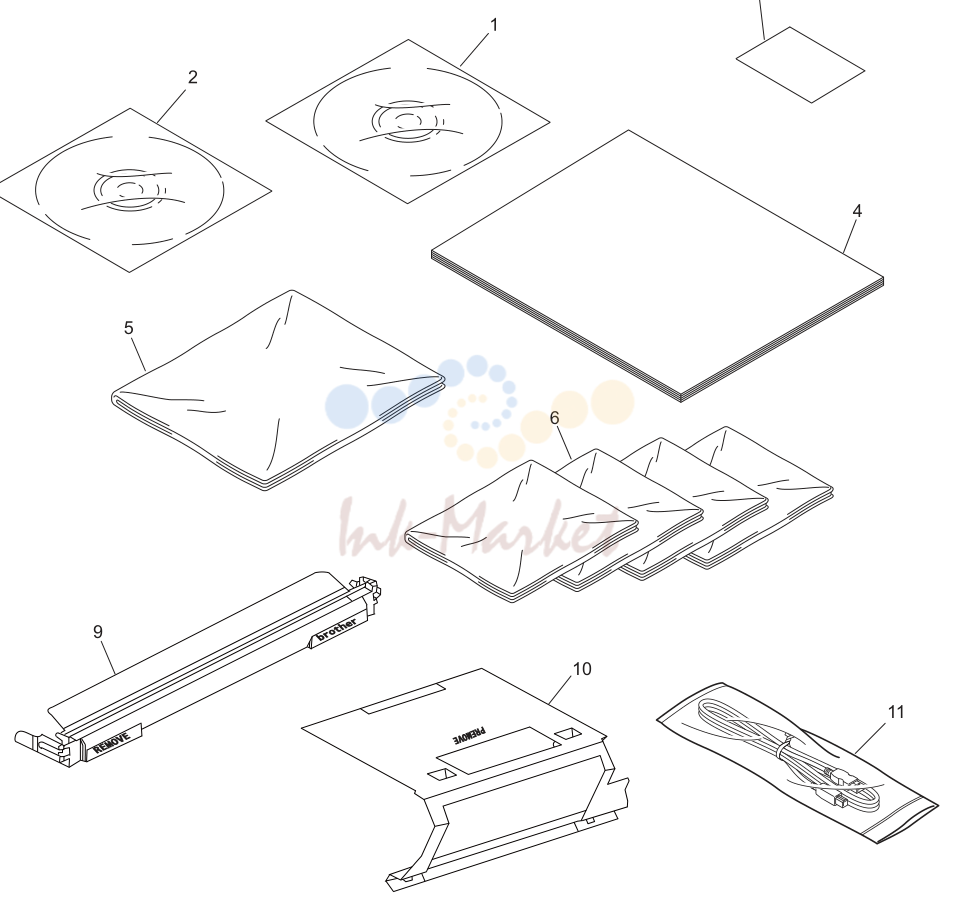

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LR1108001 запросить цену →CD в сборе AC 40/50, HL-4040CN, HL-4050CDN del
1LR1759001 запросить цену →CD в сборе AC EEU/RUS
1LR1876001 запросить цену →CD в сборе AC CHN
1LU4270001 запросить цену →CD в сборе AC US/EU, chg
2LU4368001 запросить цену →CD в сборе WIN7 EXCEPT CHN/RUS/EEU add
2LU4370001 запросить цену →CD в сборе WIN7 CHN add
2LU4369001 запросить цену →CD в сборе WIN7 EEU/RUS add
3LR1695001 запросить цену →FRENCH PANEL STICKER, HL-4040CN/4040CDN CAN
3LR1695002 запросить цену →FRENCH PANEL STICKER, HL-4050CDN CAN
4LR1446001 запросить цену →SET направляющая (ENG)
4LR1446005 запросить цену →SET направляющая (FRE)
4LR1446003 запросить цену →SET направляющая (GER)
4LR1446016 запросить цену →SET направляющая (ITA), HL-4040CN ITA, HL-4050CDN ITA
4LR1446007 запросить цену →SET направляющая (NOR)
4LR1446026 запросить цену →SET направляющая (SWE)
4LR1446013 запросить цену →SET направляющая (DEN)
4LR1446012 запросить цену →SET направляющая (FIN)
4LR1446009 запросить цену →SET направляющая (DUT)
4LR1446015 запросить цену →SET направляющая (SPA)
4LR1446018 запросить цену →SET направляющая (POR), HL-4040CN IBERIA, HL-4050CDN IBERIA
4LR1446048 запросить цену →SET направляющая (RUS), HL-4040CN RUS, HL-4050CDN RUS
4LR1446037 запросить цену →SET направляющая (CZE/HUM/POL)
4LR1446079 запросить цену →SET направляющая (ENG/ROM/BUL/SVK)
4LR1446020 запросить цену →SET направляющая (CHN), HL-4040CN CHN, HL-4050CDN CHN
4LR1447001 запросить цену →SET направляющая W (ENG), HL-4070CDW US/CAN/UK
LR1447003 запросить цену →SET направляющая W (GER), HL-4070CDW GER/SWI
LR1447005 запросить цену →SET направляющая W (FRE), HL-4070CDW CAN/SWI/BEL/FRA/HOL
4LR1447007 запросить цену →SET направляющая W (NOR), HL-4070CDW PAN-NORDIC
4LR1447009 запросить цену →SET направляющая W (DUT), HL-4070CDW BEL/FRA/HOL
4LR1447012 запросить цену →SET направляющая W (FIN), HL-4070CDW PAN-NORDIC
LR1447013 запросить цену →SET направляющая W (DEN), HL-4070CDW PAN-NORDIC
4LR1447015 запросить цену →SET направляющая W (SPA), HL-4070CDW IBERIA/ITA
4LR1447016 запросить цену →SET направляющая W (ITA), HL-4070CDW IBERIA/ITA
4LR1447018 запросить цену →SET направляющая W (POR), HL-4070CDW IBERIA/ITA
4LR1447026 запросить цену →SET направляющая W (SWE), HL-4070CDW PAN-NORDIC
5LR1712001 запросить цену →WASTER тонер BOX REPACKING BAG
6LR1705001 запросить цену →тонер REPACKING BAG del
7LR1734001 запросить цену →OUTPUT TRAY ATTACHMENT в сборе
8LR1892001 запросить цену →барабан CLEANING SHEET KIT add
9LR0094001 запросить цену →DR крышка AC CHG
10LU4055001 запросить цену →барабан узел REMOVE SHEET add
11LJ9803001 запросить цену →USB шлейф 2.0 (CHN) add

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LR1794001 запросить цену →CARTON HL-4040 US/BRZ
1LR1795001 запросить цену →CARTON HL-4040 CAN
1LR1623001 запросить цену →CARTON HL-4040 EU
1LR1742001 запросить цену →CARTON HL-4040 AP
1LU4300001 запросить цену →CARTON HL-4040CDN CAN
1LR1699001 запросить цену →CARTON HL-4050 CAN/CHL/ARG
1LR1627001 запросить цену →CARTON HL-4050 EU
1LR1744001 запросить цену →CARTON HL-4050 AP
1LR1877001 запросить цену →CARTON HL-4050 CHN
1LR1796001 запросить цену →CARTON HL-4070 US
1LR1833001 запросить цену →CARTON HL-4070 CAN
1LR1804001 запросить цену →CARTON HL-4070 EU
2LR0636001 запросить цену →POLYSTYRENE PAD в сборе AC
3UE1688001 запросить цену →PE BAG 1000X1000H
4LR1119001 запросить цену →OPTION CARTON AC
5LU4075001 запросить цену →ремень LOCK L в сборе CHG
6LU4076001 запросить цену →ремень LOCK R в сборе CHG
7LR1332001 запросить цену →барабан STOPPER L
8LR1333001 запросить цену →барабан STOPPER R

PERIODICAL MAINTENANCE PART

PERIODICAL MAINTENANCE PART

№АртикулНаименование
1LR1919001 под заказPAPER FEED KIT IE301 CHG
2LR1920001 запросить цену →MP PAPER FEED KIT IE301 CHG
Источник: Инк-Маркет.ру.
