Brother HL 4000CN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышка
- рама
- PAPER FEEDER 1
- PAPER FEEDER 2
- HOUSING в сборе RETARD
- CHUTE в сборе IN
- CHUTE в сборе OUT
- CHUTE в сборе EXIT
- TRANSFER ROLL картридж в сборе & FUSER
- SCANNER
- тонер картридж в сборе
- рама & DRIVE

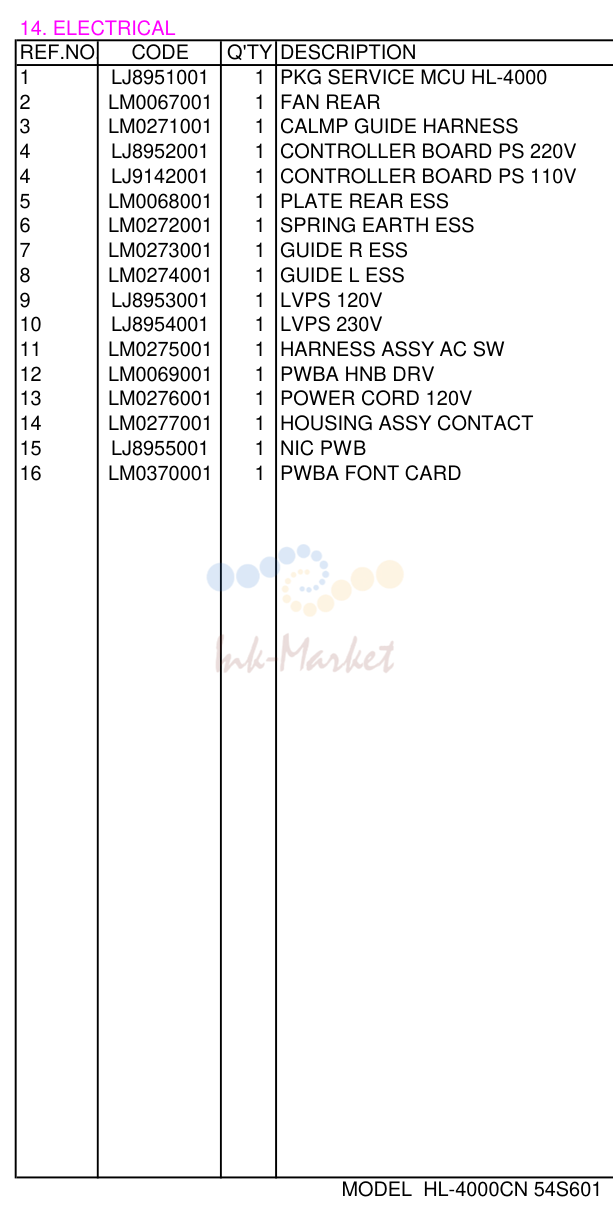

- ELECTRICAL

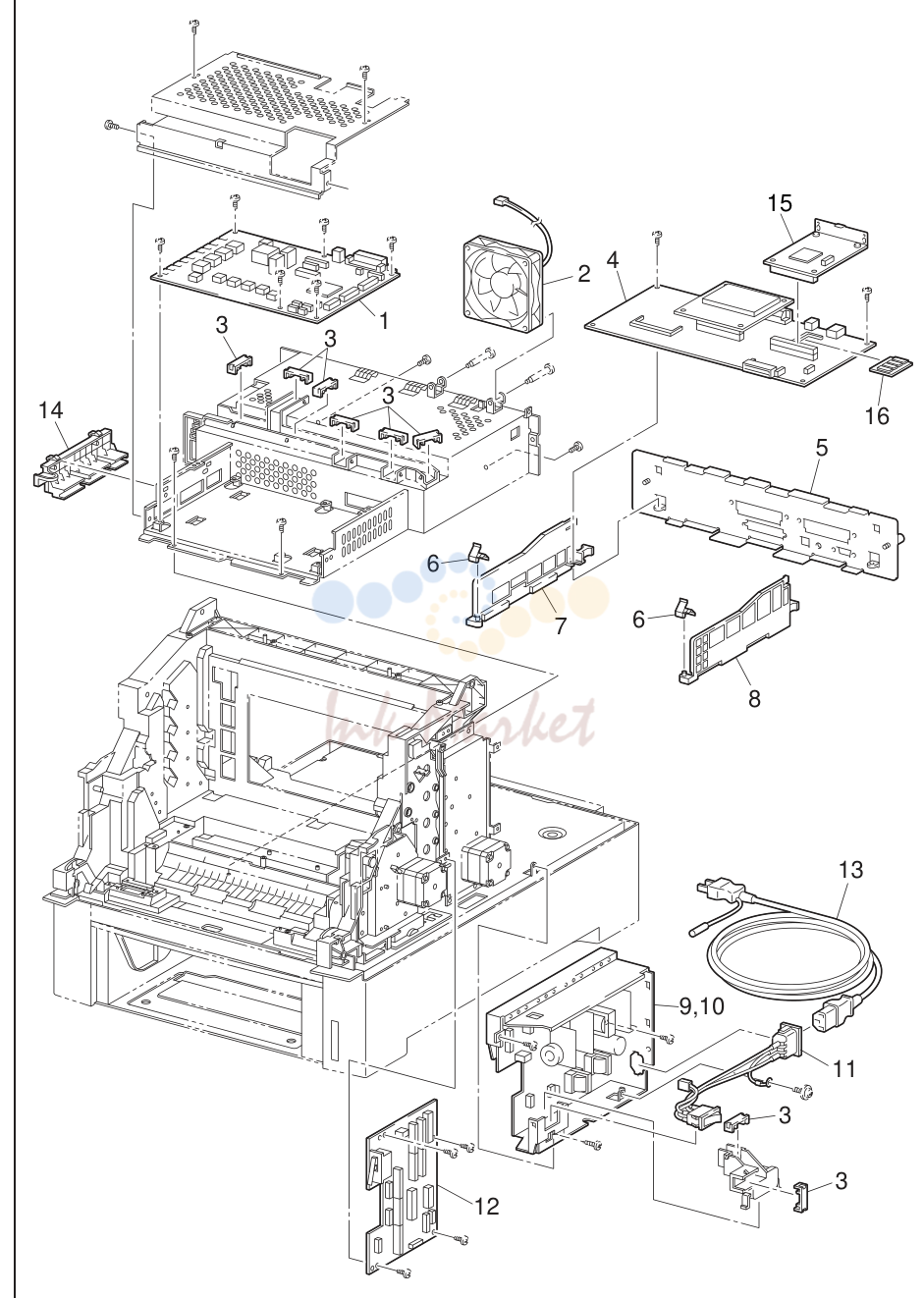

- жгут
- KIT

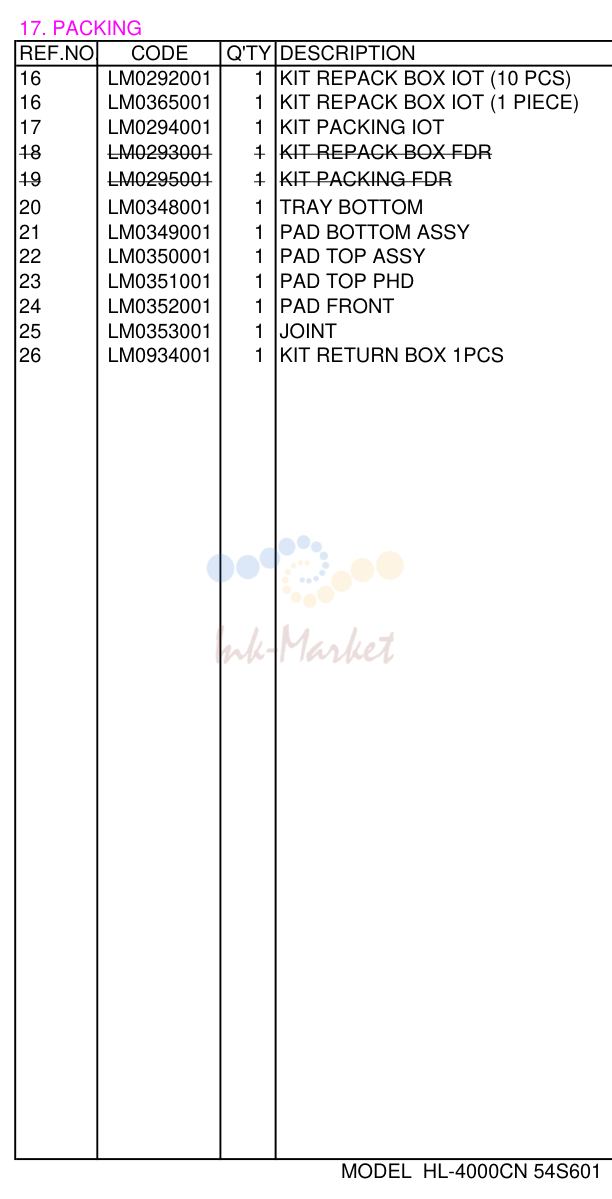

- PACKING

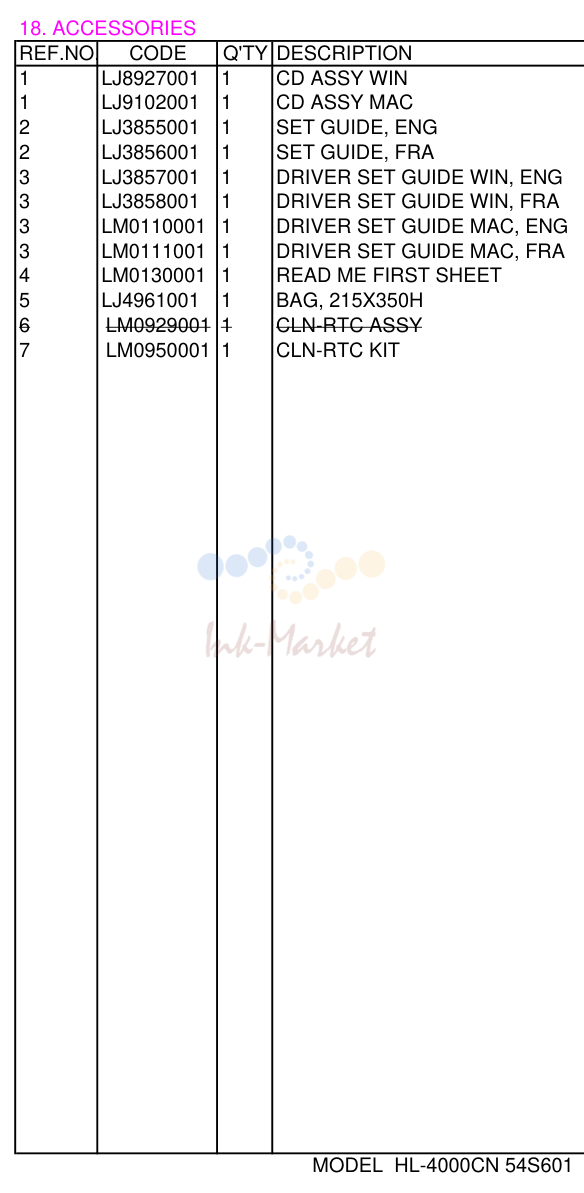

- ACCESSORIES

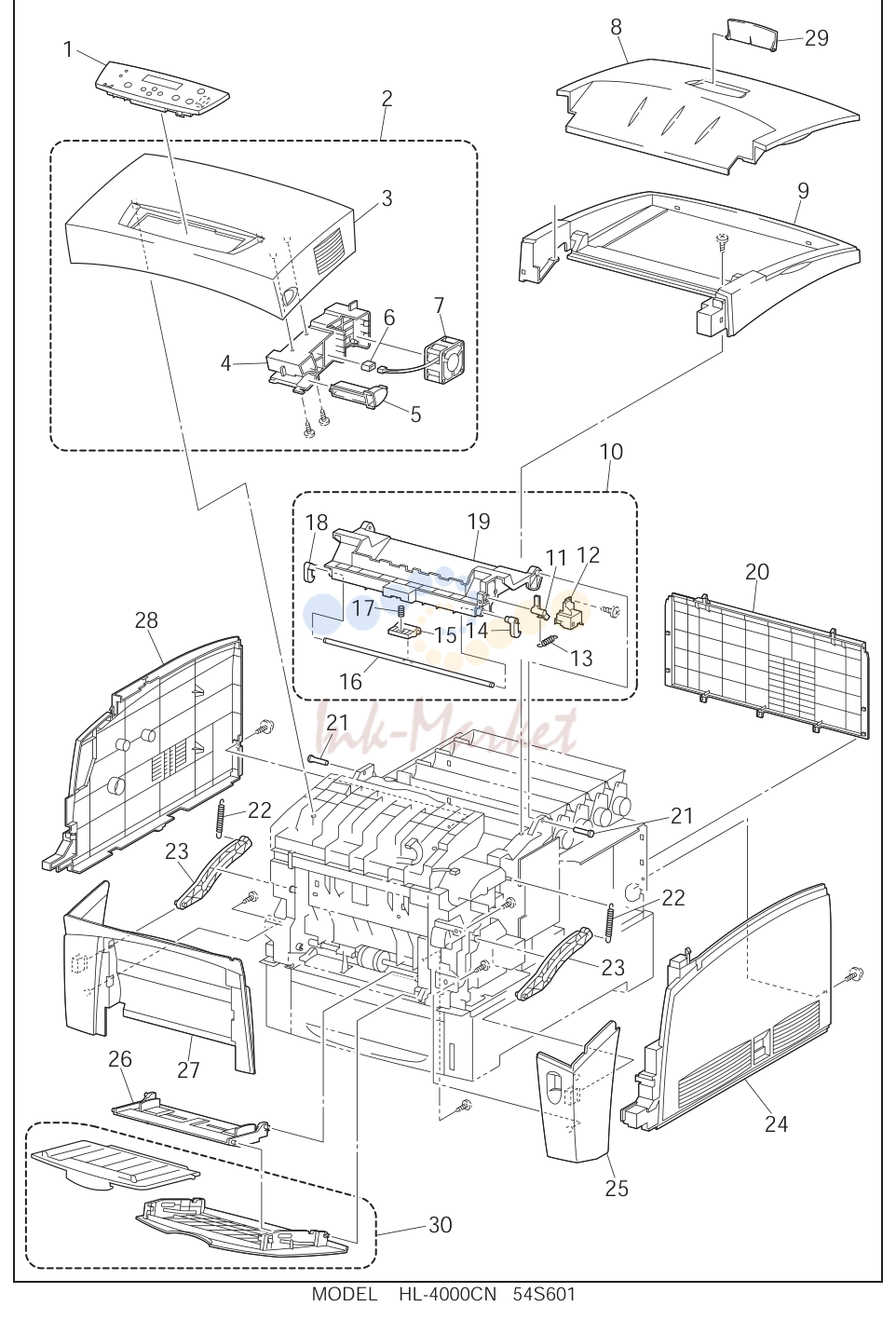

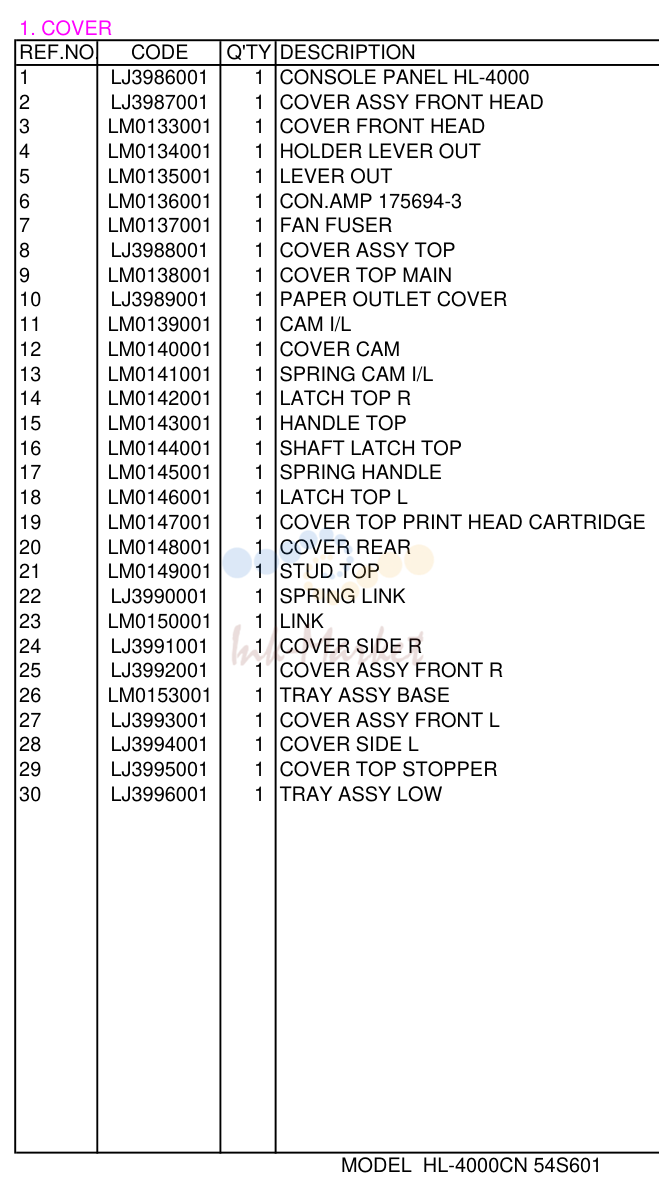

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ3986001 запросить цену → | CONSOLE PANEL HL-4000 |
| 2 | LJ3987001 запросить цену → | крышка в сборе передний HEAD |
| 3 | LM0133001 запросить цену → | крышка передний HEAD |
| 4 | LM0134001 запросить цену → | держатель рычаг OUT |
| 5 | LM0135001 запросить цену → | рычаг OUT |
| 6 | LM0136001 запросить цену → | CON.AMP 175694-3 |
| 7 | LM0137001 запросить цену → | вентилятор FUSER |
| 8 | LJ3988001 запросить цену → | крышка в сборе TOP |
| 9 | LM0138001 запросить цену → | крышка TOP MAIN |
| 10 | LJ3989001 запросить цену → | PAPER OUTLET крышка chg |
| 11 | LM0139001 запросить цену → | CAM I/L |
| 12 | LM0140001 запросить цену → | крышка CAM |
| 13 | LM0141001 запросить цену → | пружина CAM I/L |
| 14 | LM0142001 запросить цену → | LATCH TOP R |
| 15 | LM0143001 запросить цену → | HANDLE TOP |
| 16 | LM0144001 запросить цену → | вал LATCH TOP |
| 17 | LM0145001 запросить цену → | пружина HANDLE |
| 18 | LM0146001 запросить цену → | LATCH TOP L |
| 19 | LM0147001 запросить цену → | крышка TOP PRINT HEAD картридж |
| 20 | LM0148001 запросить цену → | крышка задний |
| 21 | LM0149001 запросить цену → | STUD TOP |
| 22 | LJ3990001 запросить цену → | пружина LINK |
| 23 | LM0150001 запросить цену → | LINK |
| 24 | LJ3991001 запросить цену → | крышка SIDE R |
| 25 | LJ3992001 запросить цену → | крышка в сборе передний R |
| 26 | LM0153001 запросить цену → | TRAY в сборе BASE |
| 27 | LJ3993001 запросить цену → | крышка в сборе передний L |
| 28 | LJ3994001 запросить цену → | крышка SIDE L |
| 29 | LJ3995001 запросить цену → | крышка TOP STOPPER |
| 30 | LJ3996001 запросить цену → | TRAY в сборе LOW ADD |
рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ3997001 запросить цену → | кассета в сборе |
| 1-1 | LJ3998001 запросить цену → | ROLL в сборе |
| 1-2 | LM0154001 запросить цену → | муфта в сборе FRICTION |
| 1-3 | LM0155001 запросить цену → | держатель RETARD |
| 1-4 | LM0156001 запросить цену → | пружина RETARD |
| 1-5 | LM0157001 запросить цену → | A5 BLOCK |
| 1-6 | LM0132001 запросить цену → | CHUTE RETARD ADD |

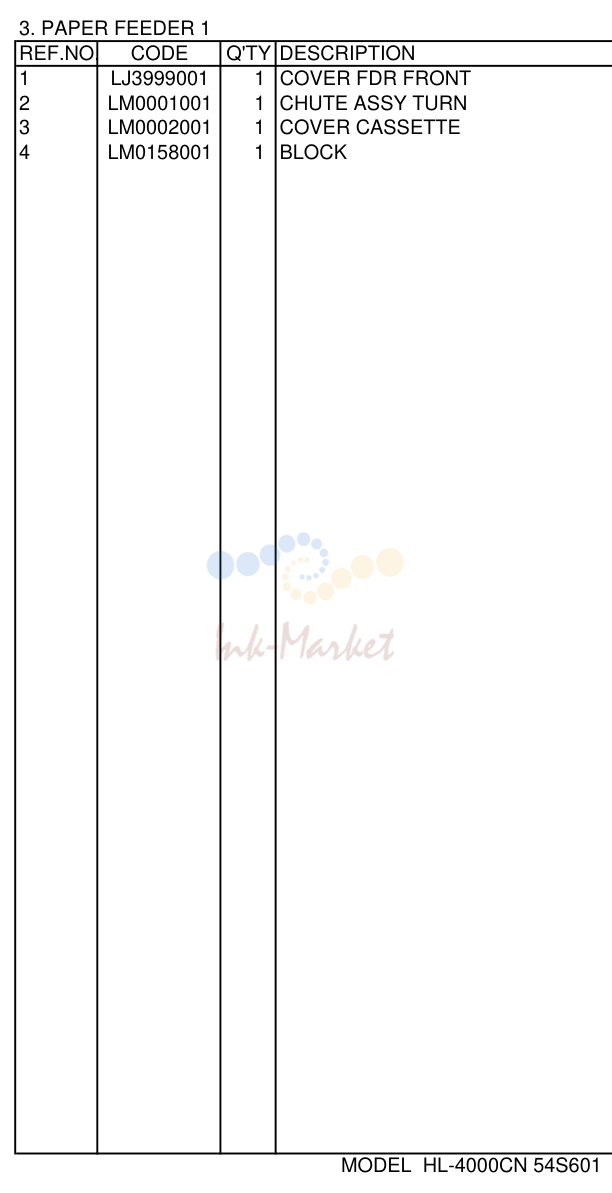

PAPER FEEDER 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ3999001 запросить цену → | крышка FDR передний |
| 2 | LM0001001 запросить цену → | CHUTE в сборе TURN |
| 3 | LM0002001 запросить цену → | крышка кассета |
| 4 | LM0158001 запросить цену → | BLOCK |

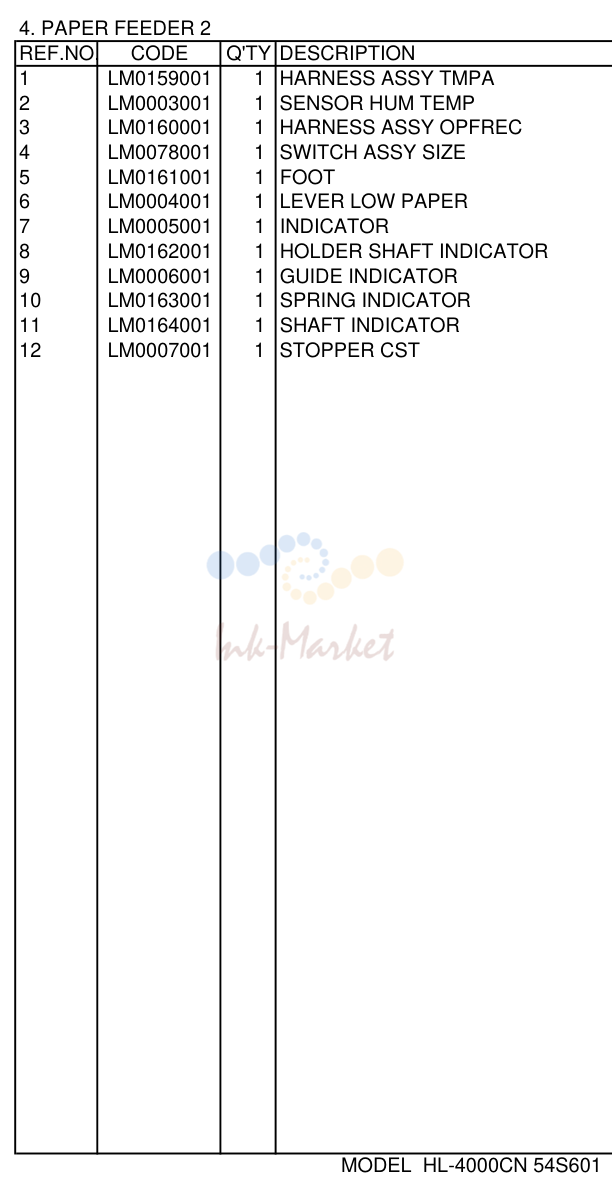

PAPER FEEDER 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0159001 запросить цену → | жгут в сборе TMPA |
| 2 | LM0003001 запросить цену → | датчик HUM TEMP |
| 3 | LM0160001 запросить цену → | жгут в сборе OPFREC |
| 4 | LM0078001 запросить цену → | SWITCH в сборе SIZE |
| 5 | LM0161001 запросить цену → | FOOT |
| 6 | LM0004001 запросить цену → | рычаг LOW PAPER |
| 7 | LM0005001 запросить цену → | INDICATOR |
| 8 | LM0162001 запросить цену → | держатель вал INDICATOR |
| 9 | LM0006001 запросить цену → | направляющая INDICATOR |
| 10 | LM0163001 запросить цену → | пружина INDICATOR |
| 11 | LM0164001 запросить цену → | вал INDICATOR |
| 12 | LM0007001 запросить цену → | STOPPER CST |

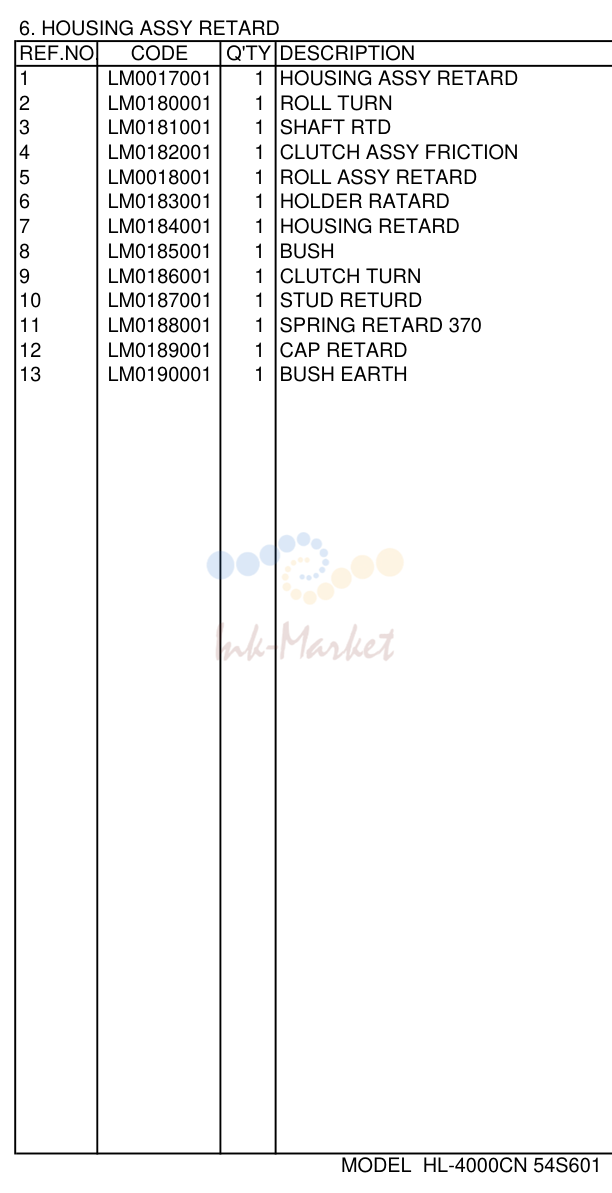

HOUSING в сборе RETARD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0017001 запросить цену → | HOUSING в сборе RETARD |
| 2 | LM0180001 запросить цену → | ROLL TURN |
| 3 | LM0181001 запросить цену → | вал RTD |
| 4 | LM0182001 запросить цену → | муфта в сборе FRICTION |
| 5 | LM0018001 запросить цену → | ROLL в сборе RETARD |
| 6 | LM0183001 запросить цену → | держатель RATARD |
| 7 | LM0184001 запросить цену → | HOUSING RETARD |
| 8 | LM0185001 запросить цену → | BUSH |
| 9 | LM0186001 запросить цену → | муфта TURN |
| 10 | LM0187001 запросить цену → | STUD RETURD |
| 11 | LM0188001 запросить цену → | пружина RETARD 370 |
| 12 | LM0189001 запросить цену → | CAP RETARD |
| 13 | LM0190001 запросить цену → | BUSH EARTH |

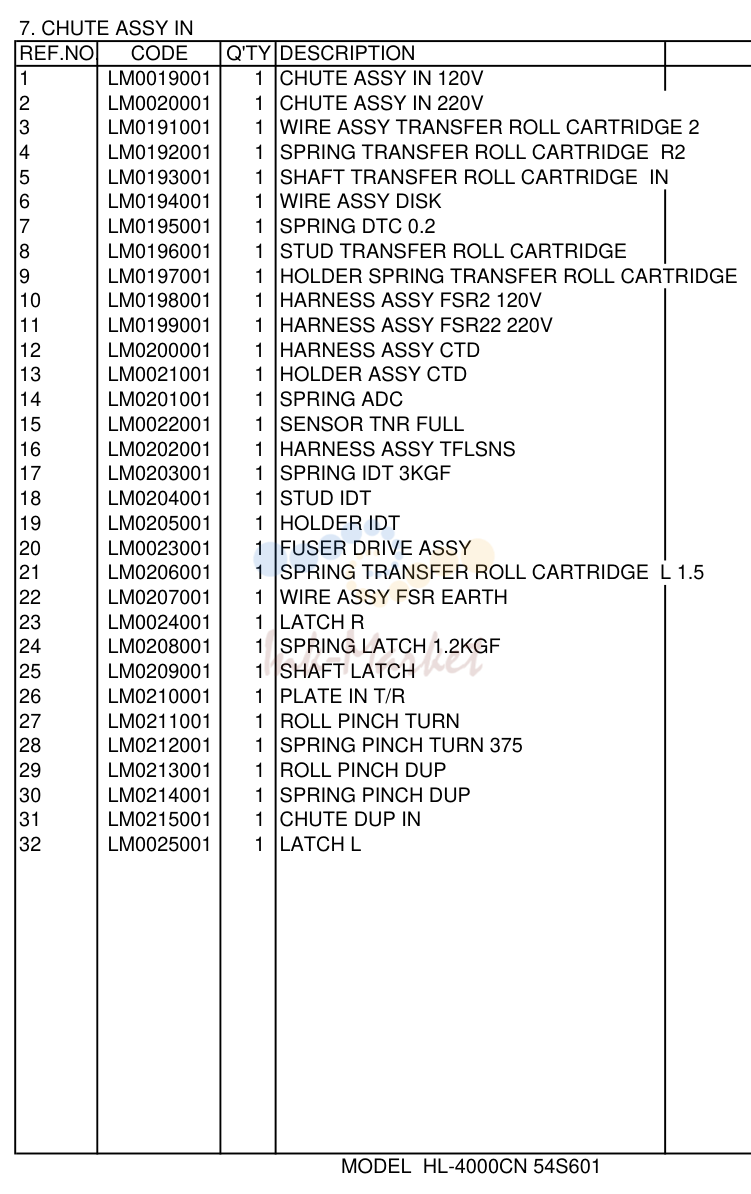

CHUTE в сборе IN
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0019001 запросить цену → | CHUTE в сборе IN 120V |
| 2 | LM0020001 запросить цену → | CHUTE в сборе IN 220V |
| 3 | LM0191001 запросить цену → | WIRE в сборе TRANSFER ROLL картридж 2 |
| 4 | LM0192001 запросить цену → | пружина TRANSFER ROLL картридж R2 |
| 5 | LM0193001 запросить цену → | вал TRANSFER ROLL картридж IN |
| 6 | LM0194001 запросить цену → | WIRE в сборе DISK |
| 7 | LM0195001 запросить цену → | пружина DTC 0.2 |
| 8 | LM0196001 запросить цену → | STUD TRANSFER ROLL картридж |
| 9 | LM0197001 запросить цену → | держатель пружина TRANSFER ROLL картридж |
| 10 | LM0198001 запросить цену → | жгут в сборе FSR2 120V |
| 11 | LM0199001 запросить цену → | жгут в сборе FSR22 220V |
| 12 | LM0200001 запросить цену → | жгут в сборе CTD |
| 13 | LM0021001 запросить цену → | держатель в сборе CTD |
| 14 | LM0201001 запросить цену → | пружина ADC |
| 15 | LM0022001 запросить цену → | датчик TNR FULL |
| 16 | LM0202001 запросить цену → | жгут в сборе TFLSNS |
| 17 | LM0203001 запросить цену → | пружина IDT 3KGF |
| 18 | LM0204001 запросить цену → | STUD IDT |
| 19 | LM0205001 запросить цену → | держатель IDT |
| 20 | LM0023001 запросить цену → | FUSER DRIVE в сборе |
| 21 | LM0206001 запросить цену → | пружина TRANSFER ROLL картридж L 1.5 |
| 22 | LM0207001 запросить цену → | WIRE в сборе FSR EARTH |
| 23 | LM0024001 запросить цену → | LATCH R |
| 24 | LM0208001 запросить цену → | пружина LATCH 1.2KGF |
| 25 | LM0209001 запросить цену → | вал LATCH |
| 26 | LM0210001 запросить цену → | пластина IN T/R |
| 27 | LM0211001 запросить цену → | ROLL PINCH TURN |
| 28 | LM0212001 запросить цену → | пружина PINCH TURN 375 |
| 29 | LM0213001 запросить цену → | ROLL PINCH DUP |
| 30 | LM0214001 запросить цену → | пружина PINCH DUP |
| 31 | LM0215001 запросить цену → | CHUTE DUP IN |
| 32 | LM0025001 запросить цену → | LATCH L |

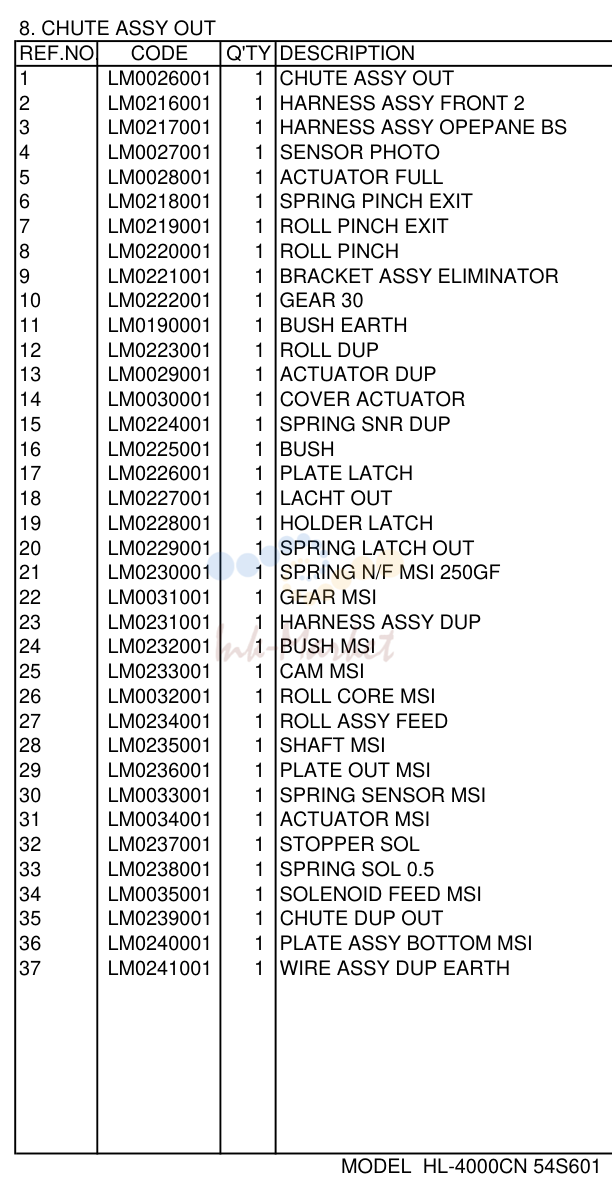

CHUTE в сборе OUT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0026001 запросить цену → | CHUTE в сборе OUT |
| 2 | LM0216001 запросить цену → | жгут в сборе передний 2 |
| 3 | LM0217001 запросить цену → | жгут в сборе OPEPANE BS |
| 4 | LM0027001 запросить цену → | датчик PHOTO |
| 5 | LM0028001 запросить цену → | ACTUATOR FULL |
| 6 | LM0218001 запросить цену → | пружина PINCH EXIT |
| 7 | LM0219001 запросить цену → | ROLL PINCH EXIT |
| 8 | LM0220001 запросить цену → | ROLL PINCH |
| 9 | LM0221001 запросить цену → | BRACKET в сборе ELIMINATOR |
| 10 | LM0222001 запросить цену → | шестерня 30 |
| 11 | LM0190001 запросить цену → | BUSH EARTH |
| 12 | LM0223001 запросить цену → | ROLL DUP |
| 13 | LM0029001 запросить цену → | ACTUATOR DUP |
| 14 | LM0030001 запросить цену → | крышка ACTUATOR |
| 15 | LM0224001 запросить цену → | пружина SNR DUP |
| 16 | LM0225001 запросить цену → | BUSH |
| 17 | LM0226001 запросить цену → | пластина LATCH |
| 18 | LM0227001 запросить цену → | LACHT OUT |
| 19 | LM0228001 запросить цену → | держатель LATCH |
| 20 | LM0229001 запросить цену → | пружина LATCH OUT |
| 21 | LM0230001 запросить цену → | пружина N/F MSI 250GF |
| 22 | LM0031001 запросить цену → | шестерня MSI |
| 23 | LM0231001 запросить цену → | жгут в сборе DUP |
| 24 | LM0232001 запросить цену → | BUSH MSI |
| 25 | LM0233001 запросить цену → | CAM MSI |
| 26 | LM0032001 запросить цену → | ROLL CORE MSI |
| 27 | LM0234001 ✓ в наличии | ROLL в сборе FEED |
| 28 | LM0235001 запросить цену → | вал MSI |
| 29 | LM0236001 запросить цену → | пластина OUT MSI |
| 30 | LM0033001 запросить цену → | пружина датчик MSI |
| 31 | LM0034001 запросить цену → | ACTUATOR MSI |
| 32 | LM0237001 запросить цену → | STOPPER SOL |
| 33 | LM0238001 запросить цену → | пружина SOL 0.5 |
| 34 | LM0035001 запросить цену → | соленоид FEED MSI |
| 35 | LM0239001 запросить цену → | CHUTE DUP OUT |
| 36 | LM0240001 запросить цену → | пластина в сборе BOTTOM MSI |
| 37 | LM0241001 запросить цену → | WIRE в сборе DUP EARTH |

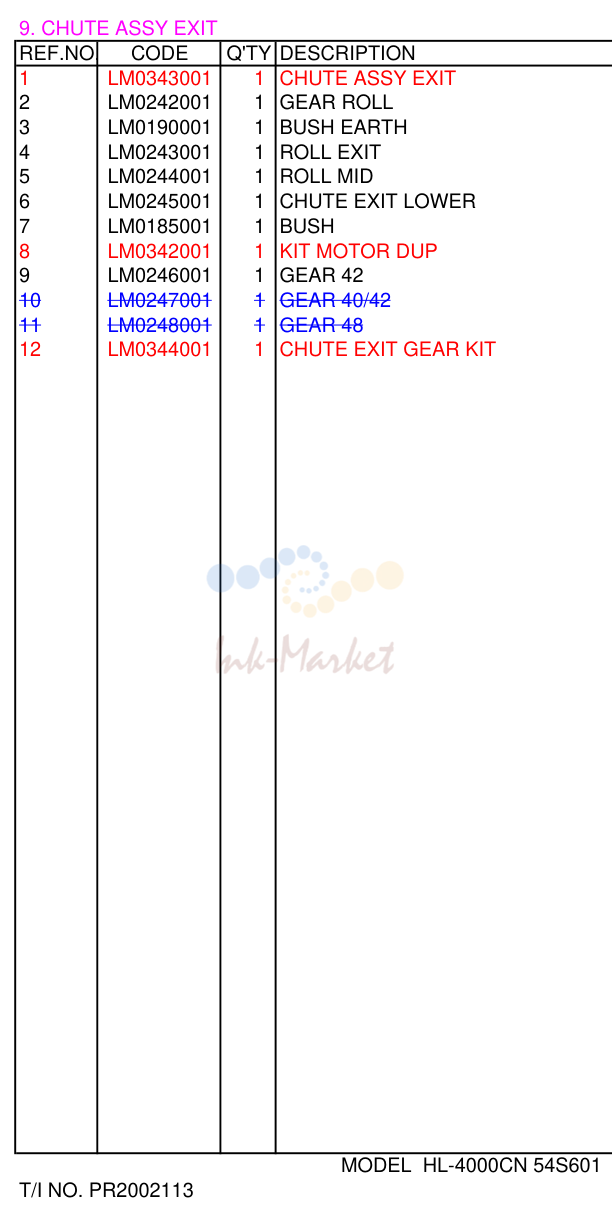

CHUTE в сборе EXIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0343001 запросить цену → | CHUTE в сборе EXIT CHNG |
| 2 | LM0242001 запросить цену → | шестерня ROLL |
| 3 | LM0190001 запросить цену → | BUSH EARTH |
| 4 | LM0243001 запросить цену → | ROLL EXIT |
| 5 | LM0244001 запросить цену → | ROLL MID |
| 6 | LM0245001 запросить цену → | CHUTE EXIT нижний |
| 7 | LM0185001 запросить цену → | BUSH |
| 8 | LM0342001 запросить цену → | KIT мотор DUP CHNG |
| 9 | LM0246001 запросить цену → | шестерня 42 |
| 10 | LM0247001 запросить цену → | шестерня 40/42 DELETE |
| 11 | LM0248001 запросить цену → | шестерня 48 DELETE |
| 12 | LM0344001 запросить цену → | CHUTE EXIT шестерня KIT ADD |

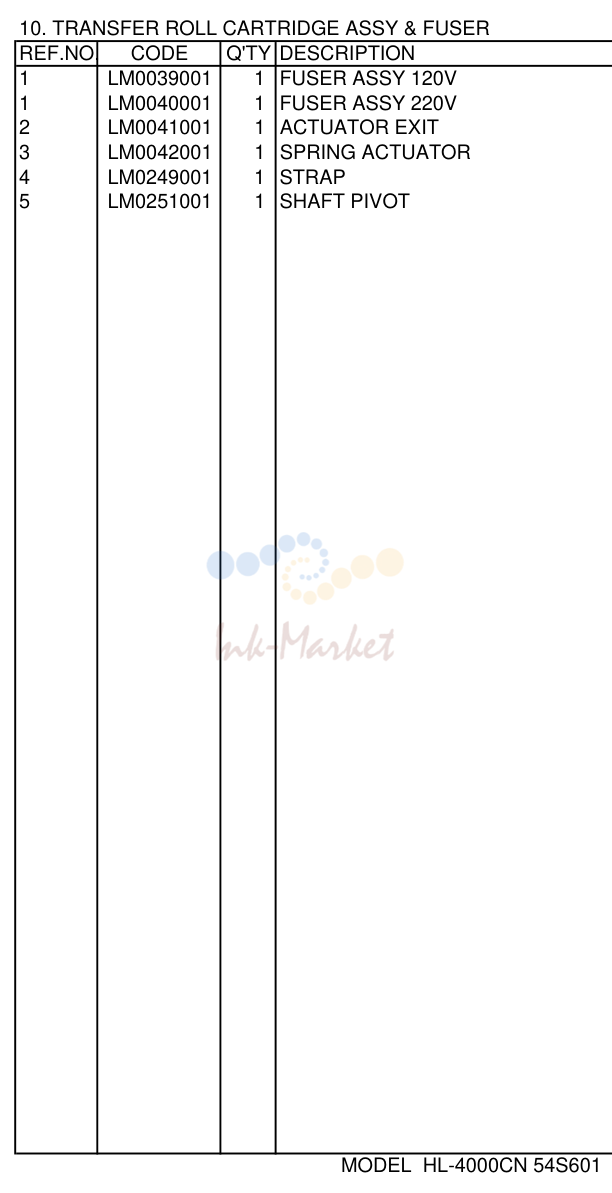

TRANSFER ROLL картридж в сборе & FUSER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0039001 запросить цену → | FUSER в сборе 120V |
| 1 | LM0040001 запросить цену → | FUSER в сборе 220V |
| 2 | LM0041001 запросить цену → | ACTUATOR EXIT |
| 3 | LM0042001 запросить цену → | пружина ACTUATOR |
| 4 | LM0249001 запросить цену → | STRAP |
| 5 | LM0251001 запросить цену → | вал PIVOT |

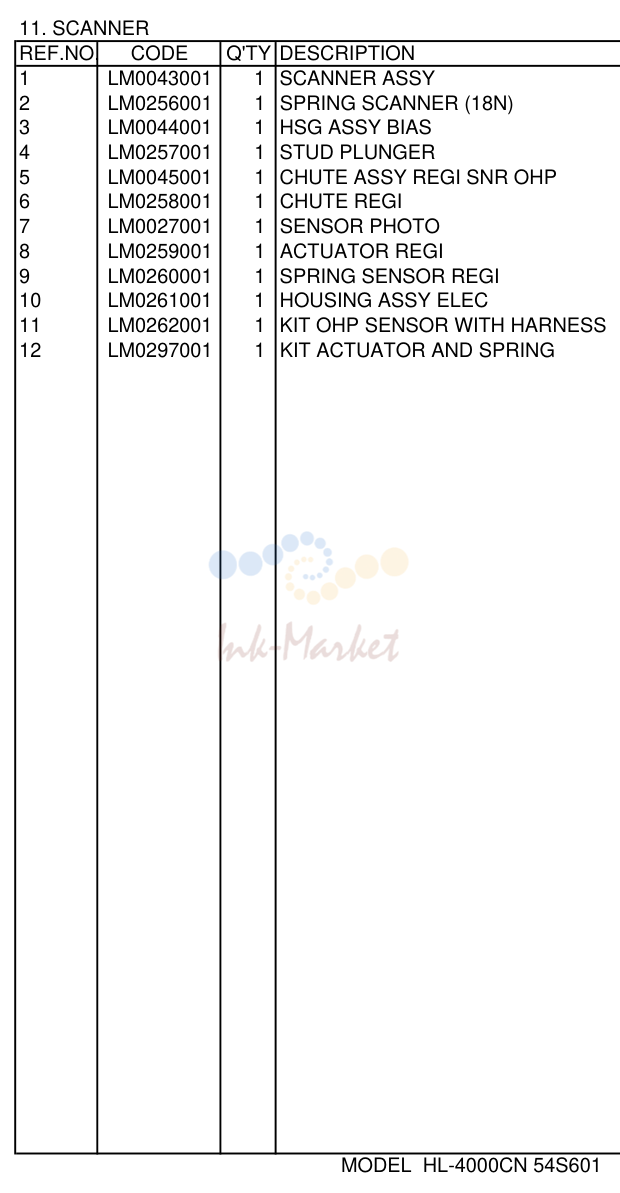

SCANNER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0043001 запросить цену → | SCANNER в сборе |
| 2 | LM0256001 запросить цену → | пружина SCANNER (18N) |
| 3 | LM0044001 запросить цену → | HSG в сборе BIAS |
| 4 | LM0257001 запросить цену → | STUD PLUNGER |
| 5 | LM0045001 запросить цену → | CHUTE в сборе REGI SNR OHP |
| 6 | LM0258001 запросить цену → | CHUTE REGI |
| 7 | LM0027001 запросить цену → | датчик PHOTO |
| 8 | LM0259001 запросить цену → | ACTUATOR REGI |
| 9 | LM0260001 запросить цену → | пружина датчик REGI |
| 10 | LM0261001 запросить цену → | HOUSING в сборе ELEC |
| 11 | LM0262001 запросить цену → | KIT OHP датчик WITH жгут |
| 12 | LM0297001 запросить цену → | KIT ACTUATOR AND пружина |

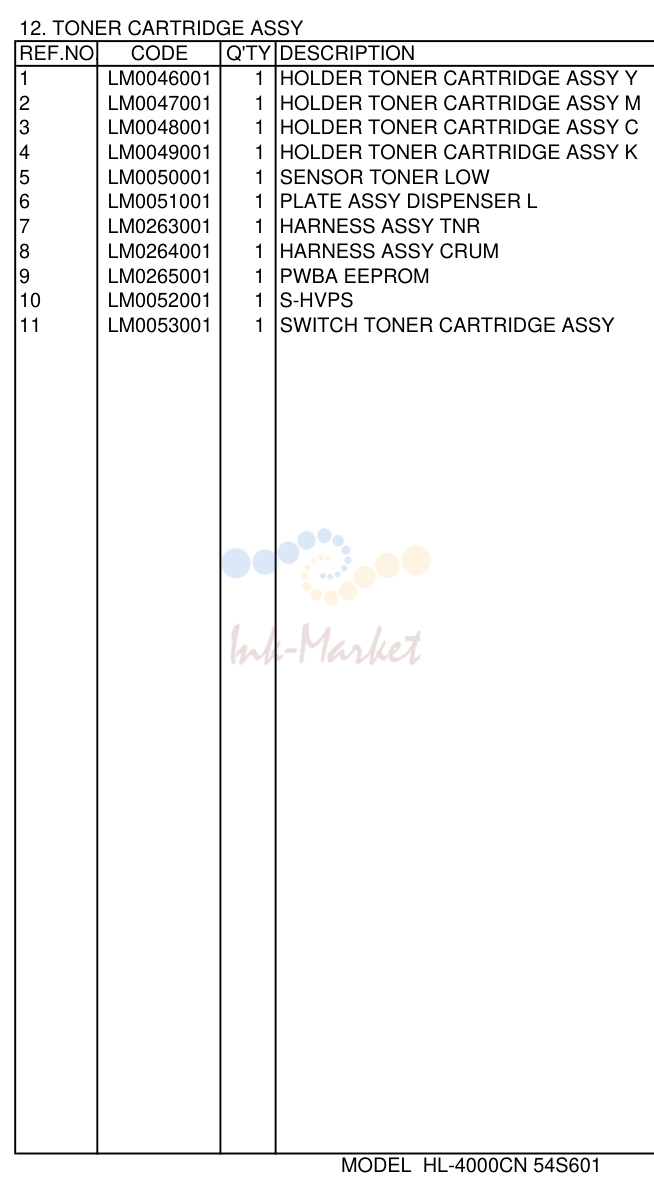

тонер картридж в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0046001 запросить цену → | держатель тонер картридж в сборе Y |
| 2 | LM0047001 запросить цену → | держатель тонер картридж в сборе M |
| 3 | LM0048001 запросить цену → | держатель тонер картридж в сборе C |
| 4 | LM0049001 запросить цену → | держатель тонер картридж в сборе K |
| 5 | LM0050001 запросить цену → | датчик тонер LOW |
| 6 | LM0051001 запросить цену → | пластина в сборе DISPENSER L |
| 7 | LM0263001 запросить цену → | жгут в сборе TNR |
| 8 | LM0264001 запросить цену → | жгут в сборе CRUM |
| 9 | LM0265001 запросить цену → | PWBA EEPROM |
| 10 | LM0052001 запросить цену → | S-HVPS |
| 11 | LM0053001 запросить цену → | SWITCH тонер картридж в сборе |

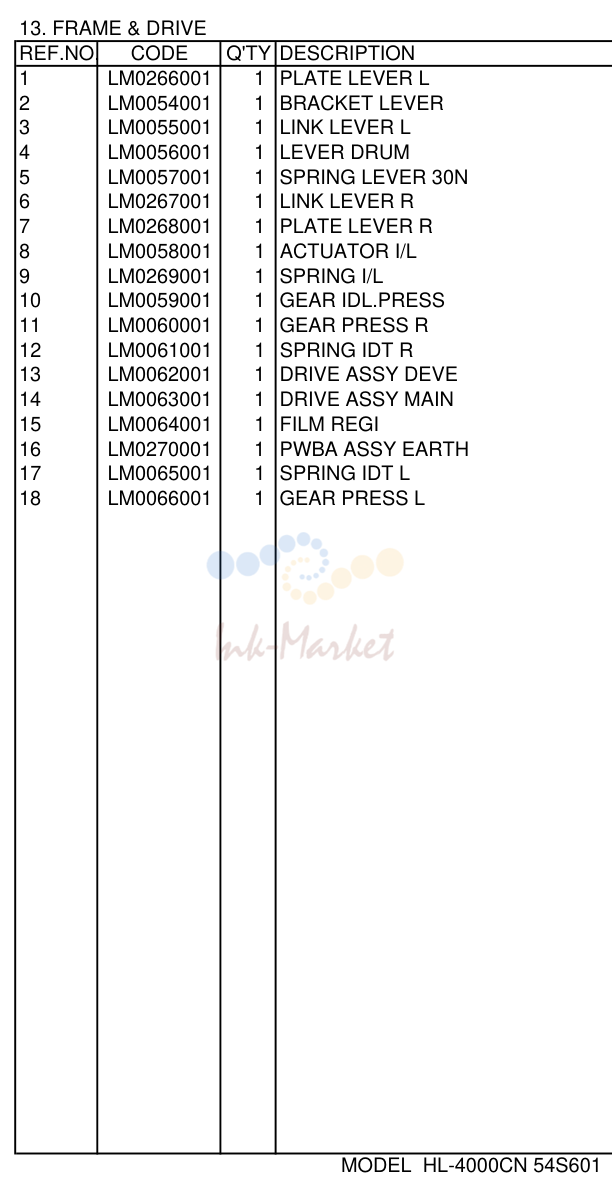

рама & DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0266001 запросить цену → | пластина рычаг L |
| 2 | LM0054001 запросить цену → | BRACKET рычаг |
| 3 | LM0055001 запросить цену → | LINK рычаг L |
| 4 | LM0056001 запросить цену → | рычаг барабан |
| 5 | LM0057001 запросить цену → | пружина рычаг 30N |
| 6 | LM0267001 запросить цену → | LINK рычаг R |
| 7 | LM0268001 запросить цену → | пластина рычаг R |
| 8 | LM0058001 запросить цену → | ACTUATOR I/L |
| 9 | LM0269001 запросить цену → | пружина I/L |
| 10 | LM0059001 запросить цену → | шестерня IDL.PRESS |
| 11 | LM0060001 запросить цену → | шестерня PRESS R |
| 12 | LM0061001 запросить цену → | пружина IDT R |
| 13 | LM0062001 запросить цену → | DRIVE в сборе DEVE |
| 14 | LM0063001 запросить цену → | DRIVE в сборе MAIN |
| 15 | LM0064001 запросить цену → | плёнка REGI |
| 16 | LM0270001 запросить цену → | PWBA в сборе EARTH |
| 17 | LM0065001 запросить цену → | пружина IDT L |
| 18 | LM0066001 запросить цену → | шестерня PRESS L |
ELECTRICAL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8951001 запросить цену → | PKG SERVICE MCU HL-4000 |
| 2 | LM0067001 запросить цену → | вентилятор задний |
| 3 | LM0271001 запросить цену → | CALMP направляющая жгут |
| 4 | LJ8952001 запросить цену → | CONTROLLER BOARD PS 220V 160K85919 chg |
| 4 | LJ9142001 запросить цену → | CONTROLLER BOARD PS 110V 160K88097 chg |
| 5 | LM0068001 запросить цену → | пластина задний ESS |
| 6 | LM0272001 запросить цену → | пружина EARTH ESS |
| 7 | LM0273001 запросить цену → | направляющая R ESS |
| 8 | LM0274001 запросить цену → | направляющая L ESS |
| 9 | LJ8953001 запросить цену → | LVPS 120V |
| 10 | LJ8954001 запросить цену → | LVPS 230V |
| 11 | LM0275001 запросить цену → | жгут в сборе AC SW |
| 12 | LM0069001 запросить цену → | PWBA HNB DRV |
| 13 | LM0276001 запросить цену → | POWER CORD 120V |
| 14 | LM0277001 запросить цену → | HOUSING в сборе CONTACT |
| 15 | LJ8955001 запросить цену → | NIC PWB 160K85935 chg |
| 16 | LM0370001 запросить цену → | PWBA FONT CARD ADD |
жгут
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0279001 запросить цену → | жгут в сборе LVNC |
| 2 | LM0280001 запросить цену → | жгут в сборе DRV 1 |
| 3 | LM0281001 запросить цену → | жгут в сборе DRV 2 |
| 4 | LM0282001 запросить цену → | жгут в сборе LVRPG |
| 5 | LM0283001 запросить цену → | жгут в сборе ROSKA |
| 6 | LM0284001 запросить цену → | жгут в сборе 24V |
| 7 | LM0285001 запросить цену → | жгут в сборе передний 1A |
| 8 | LM0286001 запросить цену → | жгут в сборе OPF MAIN |
| 9 | LM0070001 запросить цену → | жгут в сборе OPEPANE AS |
| 10 | LM0287001 запросить цену → | жгут в сборе EEPROM |
| 11 | LM0288001 запросить цену → | жгут в сборе TMPB |

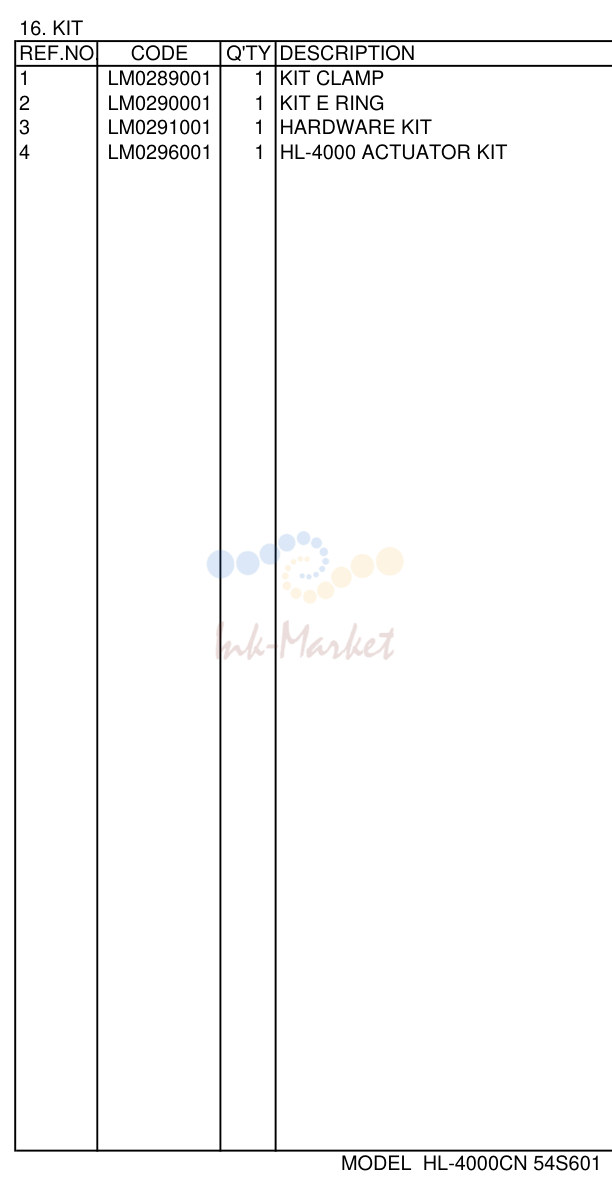

KIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0289001 запросить цену → | KIT CLAMP |
| 2 | LM0290001 запросить цену → | KIT E RING |
| 3 | LM0291001 запросить цену → | HARDWARE KIT |
| 4 | LM0296001 запросить цену → | HL-4000 ACTUATOR KIT |
PACKING
| № | Артикул | Наименование |
|---|---|---|
| 16 | LM0292001 запросить цену → | KIT REPACK BOX IOT (10 PCS) chg |
| 16 | LM0365001 запросить цену → | KIT REPACK BOX IOT (1 PIECE) add |
| 17 | LM0294001 запросить цену → | KIT PACKING IOT |
| 18 | LM0293001 запросить цену → | KIT REPACK BOX FDR del |
| 19 | LM0295001 запросить цену → | KIT PACKING FDR del |
| 20 | LM0348001 запросить цену → | TRAY BOTTOM add |
| 21 | LM0349001 запросить цену → | PAD BOTTOM в сборе add |
| 22 | LM0350001 запросить цену → | PAD TOP в сборе add |
| 23 | LM0351001 запросить цену → | PAD TOP PHD add |
| 24 | LM0352001 запросить цену → | PAD передний add |
| 25 | LM0353001 запросить цену → | JOINT add |
| 26 | LM0934001 запросить цену → | KIT RETURN BOX 1PCS CHG |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8927001 запросить цену → | CD в сборе WIN Ver.B chg |
| 1 | LJ9102001 запросить цену → | CD в сборе MAC |
| 2 | LJ3855001 запросить цену → | SET направляющая, ENG |
| 2 | LJ3856001 запросить цену → | SET направляющая, FRA |
| 3 | LJ3857001 запросить цену → | DRIVER SET направляющая WIN, ENG |
| 3 | LJ3858001 запросить цену → | DRIVER SET направляющая WIN, FRA |
| 3 | LM0110001 запросить цену → | DRIVER SET направляющая MAC, ENG |
| 3 | LM0111001 запросить цену → | DRIVER SET направляющая MAC, FRA |
| 4 | LM0130001 запросить цену → | READ ME FIRST SHEET |
| 5 | LJ4961001 запросить цену → | BAG, 215X350H |
| 6 | LM0929001 запросить цену → | CLN-RTC в сборе del |
| 7 | LM0950001 запросить цену → | CLN-RTC KIT ADD |
комментарии
