Brother HL 3400CN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- DRIVE
- рама
- лазер-узел
- TRANSFER узел
- FUSING узел
- крышка
- MCTL PWB
- LOW-VOLTAGE POWER SUPPLY узел
- AC CORDS
- PACKING MATERIALS

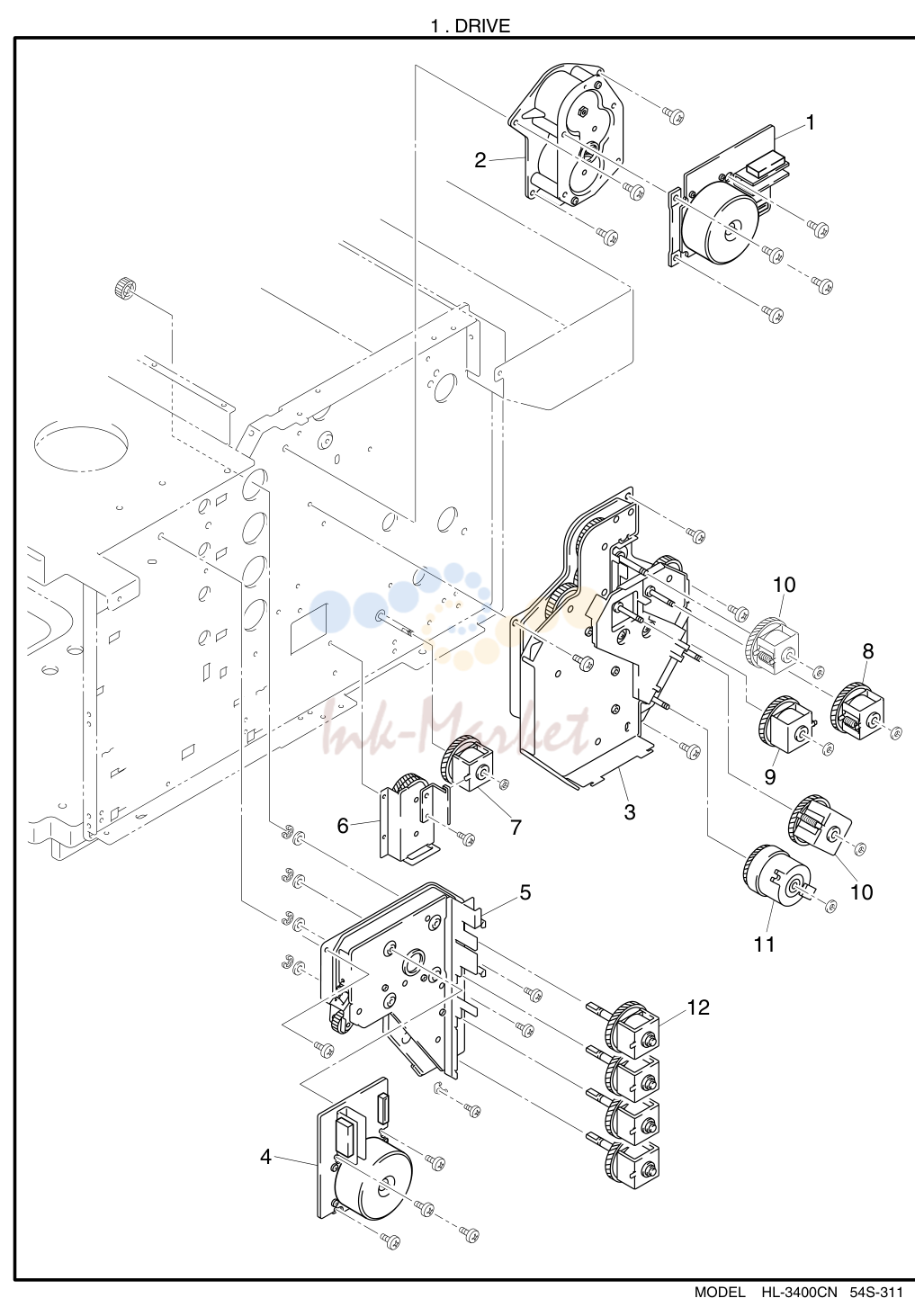

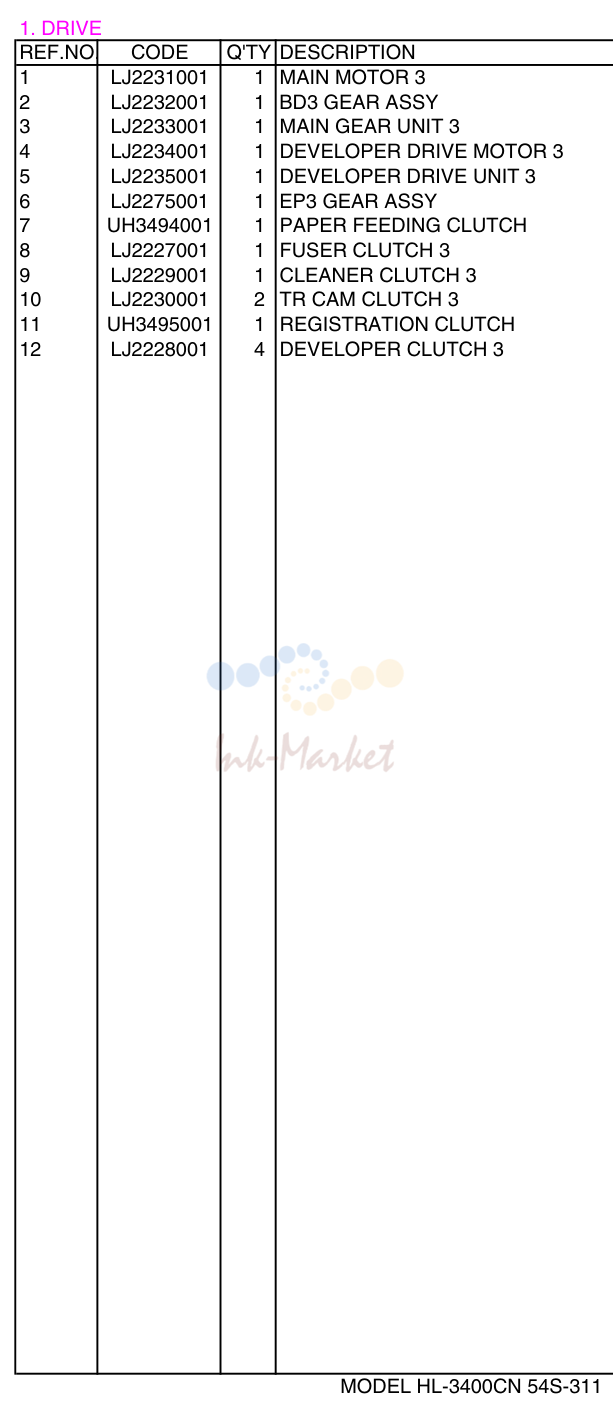

DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2231001 запросить цену → | главный мотор 3 |
| 2 | LJ2232001 запросить цену → | BD3 шестерня в сборе |
| 3 | LJ2233001 запросить цену → | MAIN шестерня узел 3 |
| 4 | LJ2234001 запросить цену → | DEVELOPER DRIVE мотор 3 |
| 5 | LJ2235001 запросить цену → | DEVELOPER DRIVE узел 3 |
| 6 | LJ2275001 запросить цену → | EP3 шестерня в сборе |
| 7 | UH3494001 запросить цену → | PAPER FEEDING муфта |
| 8 | LJ2227001 запросить цену → | FUSER муфта 3 |
| 9 | LJ2229001 запросить цену → | CLEANER муфта 3 |
| 10 | LJ2230001 запросить цену → | TR CAM муфта 3 |
| 11 | UH3495001 запросить цену → | REGISTRATION муфта |
| 12 | LJ2228001 запросить цену → | DEVELOPER муфта 3 |

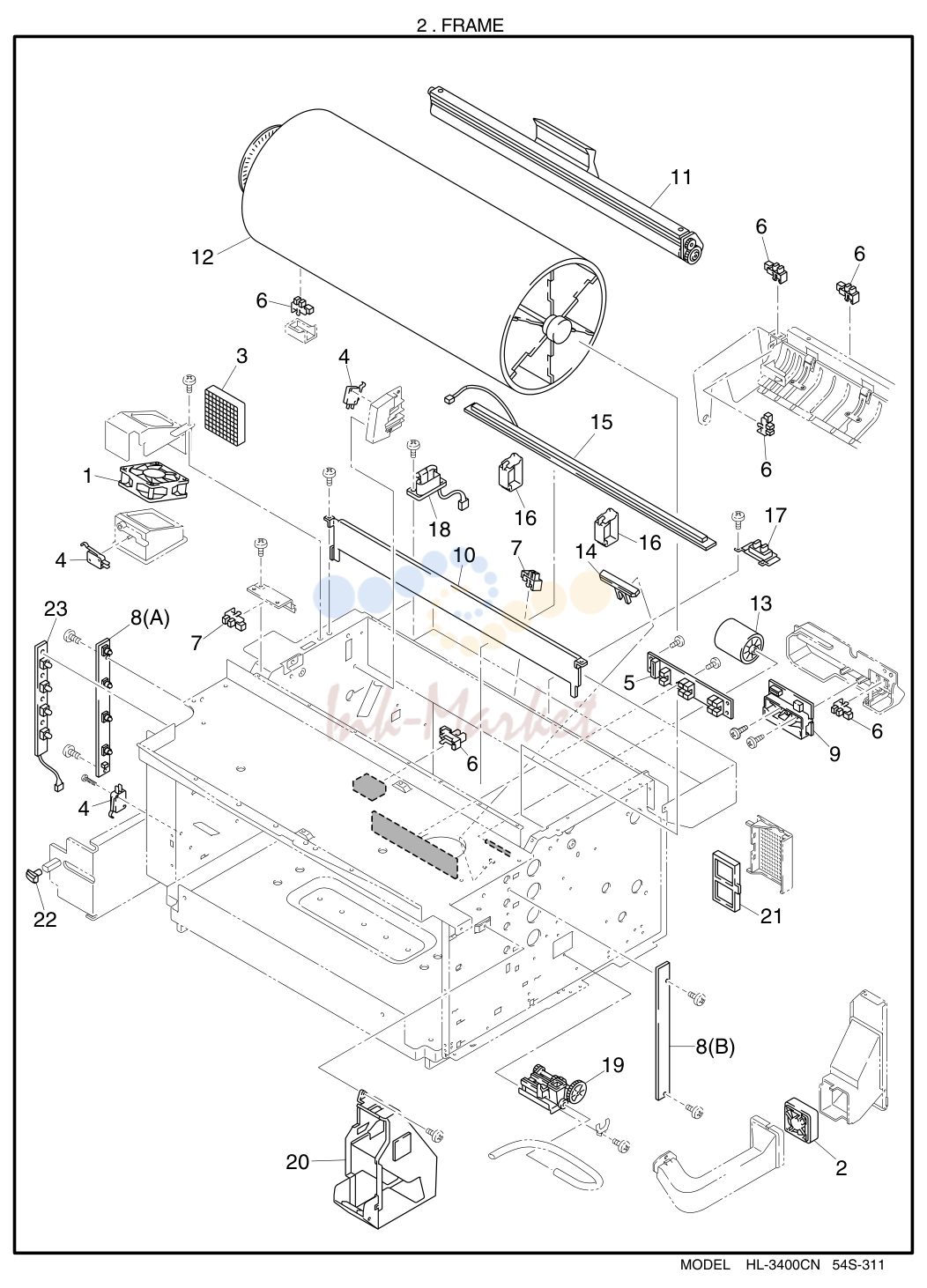

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2251001 запросить цену → | COOLING вентилятор (PS) |
| 2 | LJ2236001 запросить цену → | COOLING вентилятор (OZ) |
| 3 | LJ2272001 запросить цену → | OZONE FILTER PS |
| 4 | UH1946001 запросить цену → | INTERLOCK SWITCH |
| 5 | LJ2239001 запросить цену → | PAPER SIZE датчик 3 |
| 6 | UH1948001 запросить цену → | PAPER датчик |
| 7 | UH1949001 запросить цену → | ремень датчик |
| 8 | LJ2242001 запросить цену → | тонер датчик в сборе 3 A: Toner sensor (TTR) + B: Toner sensor (TPD) |
| 9 | LJ2243001 запросить цену → | OHP датчик 3 |
| 10 | LJ2204001 запросить цену → | WASTE тонер FEEDER 3 (U) |
| 11 | LJ2214001 запросить цену → | барабан CLEANER 3 |
| 12 | LJ2215001 запросить цену → | TRANSFER барабан 3 |
| 13 | UH3485001 под заказ | PAPER FEEDING ролик |
| 14 | LJ2317001 запросить цену → | SEPARATOR PAD (2) |
| 15 | LJ2218001 запросить цену → | ERASE лампа 3 |
| 16 | LJ2274001 запросить цену → | ERASE держатель |
| 17 | UH3488001 запросить цену → | OIL датчик |
| 18 | LJ2224001 запросить цену → | FUSER CONNECTOR 3 |
| 19 | LJ2248001 запросить цену → | WASTE тонер FEEDER 3 (L) |
| 20 | LJ2252001 запросить цену → | WT держатель в сборе |
| 21 | UH1945001 запросить цену → | OZONE FILTER |
| 22 | LJ2254001 запросить цену → | SW BUTTON 3 |
| 23 | LJ2271001 запросить цену → | тонер KEY датчик |
лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2213001 запросить цену → | OPTICAL узел 3 |
| 1 | LJ2273001 запросить цену → | PAPER кассета A3 |
| 2 | LJ2318001 запросить цену → | ENVELOPE ADAPTOR 3 |
TRANSFER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2209001 запросить цену → | TRANSFER узел 3 |
| 1-1 | LJ2210001 запросить цену → | TR узел крышка 3 |
| 1-2 | LJ2211001 запросить цену → | TRANSFER ролик 3 |
| 1-3 | LJ2212001 запросить цену → | PAPER DISCHARGER 3 |

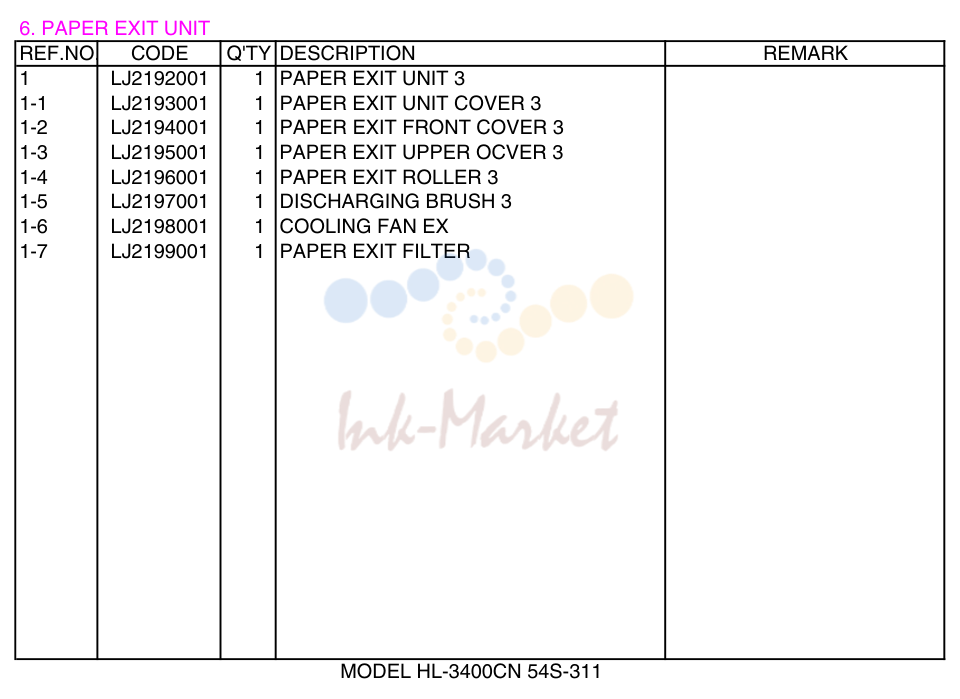

| 1 | LJ2192001 запросить цену → | PAPER EXIT узел 3 |
| 1-1 | LJ2193001 запросить цену → | PAPER EXIT узел крышка 3 |
| 1-2 | LJ2194001 запросить цену → | PAPER EXIT передний крышка 3 |
| 1-3 | LJ2195001 запросить цену → | PAPER EXIT верхний OCVER 3 |
| 1-4 | LJ2196001 запросить цену → | PAPER EXIT ролик 3 |
| 1-5 | LJ2197001 запросить цену → | DISCHARGING BRUSH 3 |
| 1-6 | LJ2198001 запросить цену → | COOLING вентилятор EX |
| 1-7 | LJ2199001 запросить цену → | PAPER EXIT FILTER |

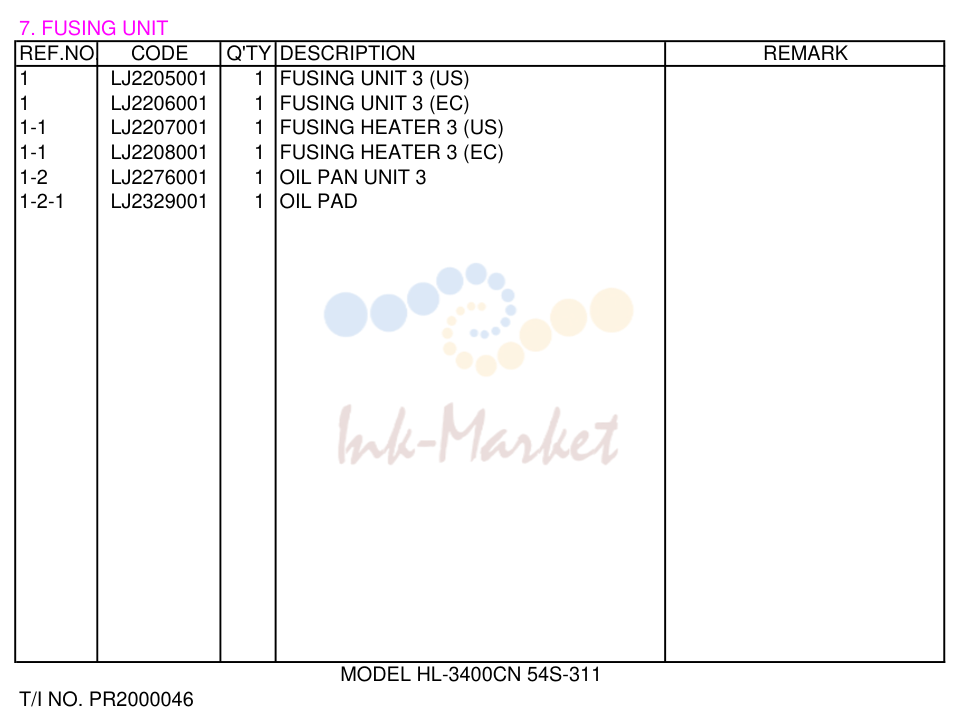

FUSING узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2205001 запросить цену → | FUSING узел 3 (US) |
| 1 | LJ2206001 запросить цену → | FUSING узел 3 (EC) |
| 1-1 | LJ2207001 запросить цену → | FUSING HEATER 3 (US) |
| 1-1 | LJ2208001 запросить цену → | FUSING HEATER 3 (EC) |
| 1-2 | LJ2276001 запросить цену → | OIL PAN узел 3 |
| LJ2329001 запросить цену → | OIL PAD | |
| 1 | LJ8230001 запросить цену → | MAIN плата в сборе HLC3 B512050-101F |
| 1-1 | LJ8265001 запросить цену → | MROM23L3211-2 |
| 1-2 | LJ8264001 запросить цену → | MROM23L3211-1 |
| 2 | UK3902001 запросить цену → | MIO CONNECTOR плата в сборе B48K300-100 |
| 3 | LJ8214001 запросить цену → | MAIN плата пластина |
| 4 | UH1903001 запросить цену → | MIO RAIL R |
| 5 | UH1940001 запросить цену → | MIO RAIL L |
| 6 | UH1904001 запросить цену → | CONNECTOR плата держатель |
| 7 | UH1924001 запросить цену → | CARD BLIND |
| 8 | LJ8283001 запросить цену → | BRNET плата в сборе (SP) B512058-100A |

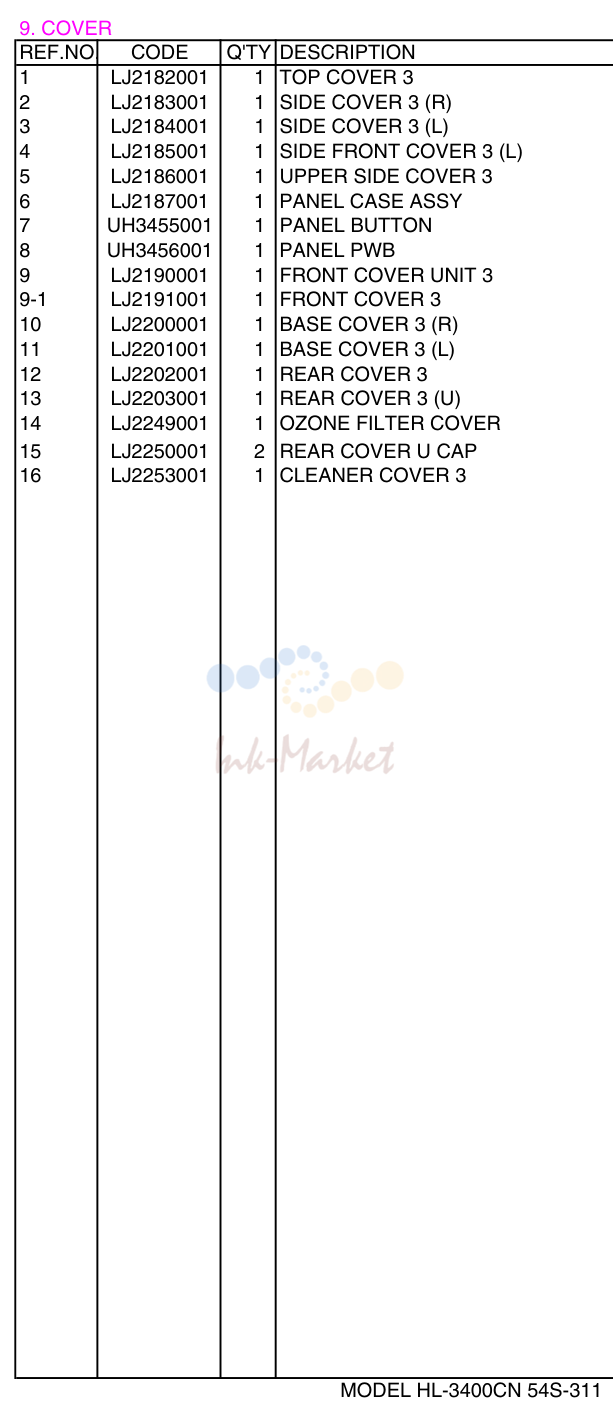

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2182001 запросить цену → | TOP крышка 3 |
| 2 | LJ2183001 запросить цену → | SIDE крышка 3 (R) |
| 3 | LJ2184001 запросить цену → | SIDE крышка 3 (L) |
| 4 | LJ2185001 запросить цену → | SIDE передний крышка 3 (L) |
| 5 | LJ2186001 запросить цену → | верхний SIDE крышка 3 |
| 6 | LJ2187001 запросить цену → | PANEL CASE в сборе |
| 7 | UH3455001 запросить цену → | PANEL BUTTON |
| 8 | UH3456001 запросить цену → | PANEL PWB |
| 9 | LJ2190001 запросить цену → | передний крышка узел 3 |
| 9-1 | LJ2191001 запросить цену → | передний крышка 3 |
| 10 | LJ2200001 запросить цену → | BASE крышка 3 (R) |
| 11 | LJ2201001 запросить цену → | BASE крышка 3 (L) |
| 12 | LJ2202001 запросить цену → | задний крышка 3 |
| 13 | LJ2203001 запросить цену → | задний крышка 3 (U) |
| 14 | LJ2249001 запросить цену → | OZONE FILTER крышка |
| 15 | LJ2250001 запросить цену → | задний крышка U CAP |
| 16 | LJ2253001 запросить цену → | CLEANER крышка 3 |

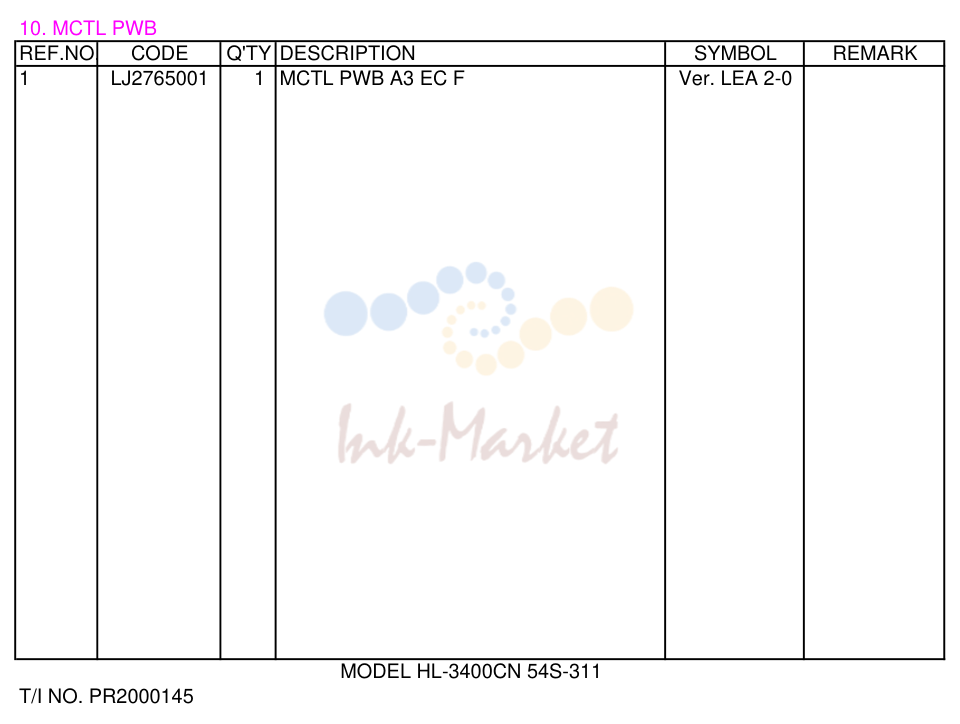

MCTL PWB
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2765001 запросить цену → | MCTL PWB A3 EC F Ver. LEA 2-0 |
| 1 | LJ2245001 запросить цену → | IOD1 PWB 3 |
| 2 | LJ2246001 запросить цену → | IOD2 PWB 3 |

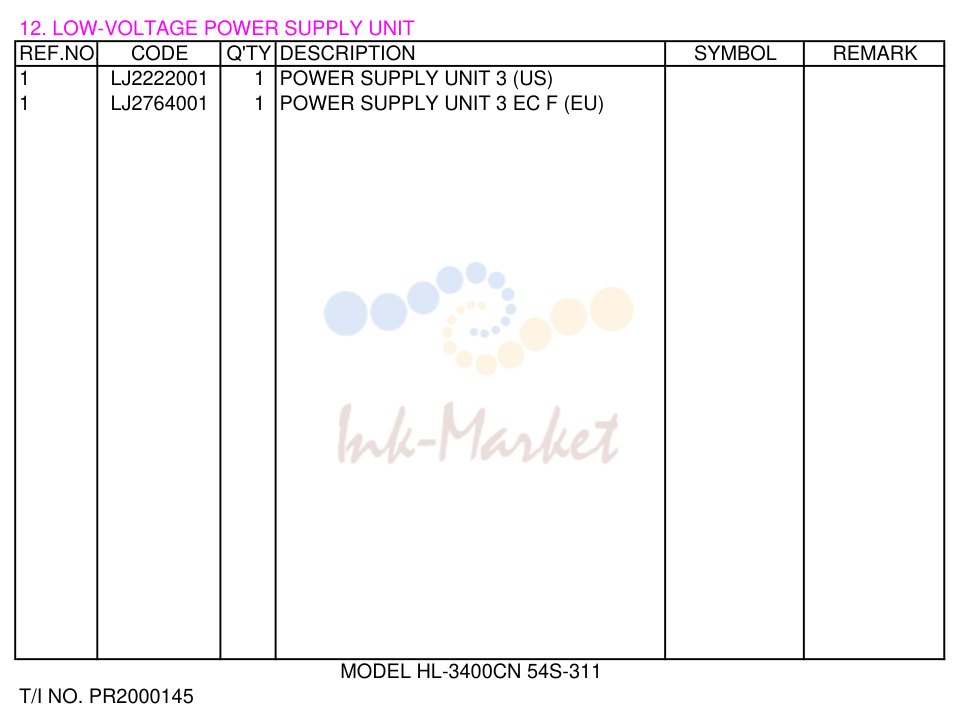

LOW-VOLTAGE POWER SUPPLY узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2222001 запросить цену → | POWER SUPPLY узел 3 (US) |
| 1 | LJ2764001 запросить цену → | POWER SUPPLY узел 3 EC F (EU) |
| 1 | LJ2247001 запросить цену → | HIGH VOLTAGE узел 3 |
AC CORDS
| № | Артикул | Наименование |
|---|---|---|
| UH1933001 запросить цену → | AC CORD US/CSA | |
| UH1052001 запросить цену → | AC CORD VDE | |
| UH1053001 запросить цену → | AC CORD SEV | |
| UH1054001 запросить цену → | AC CORD BS | |
| UH1055001 запросить цену → | AC CORD SAA | |
| UK4094001 запросить цену → | AC CORD #5, DEMKO | |

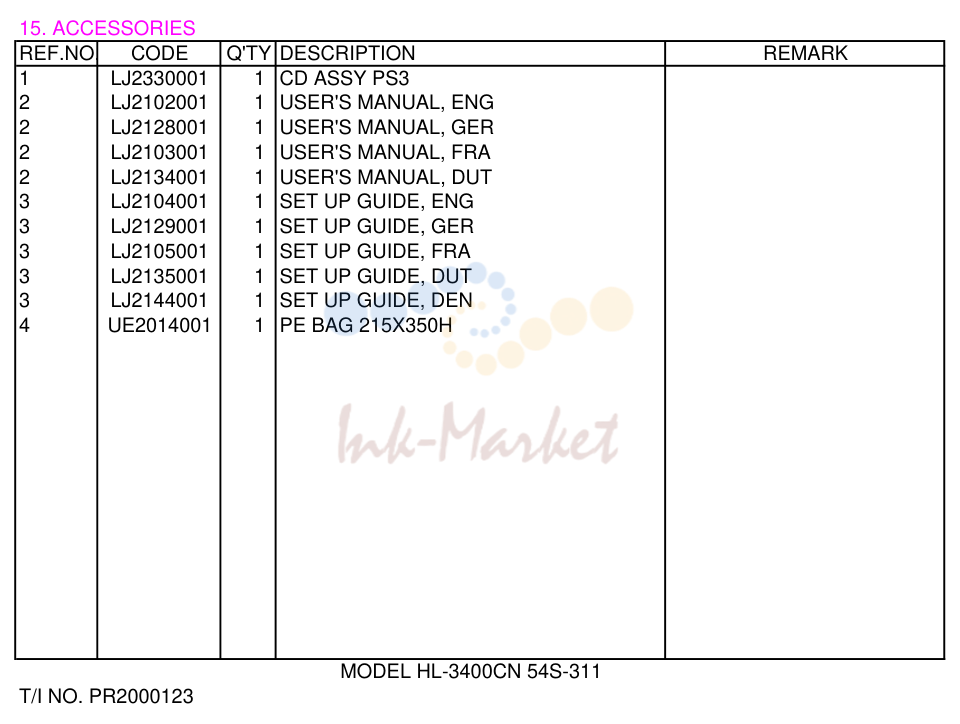

| 1 | LJ2330001 запросить цену → | CD в сборе PS3 |
| 2 | LJ2102001 запросить цену → | USER'S MANUAL, ENG |
| 2 | LJ2128001 запросить цену → | USER'S MANUAL, GER |
| 2 | LJ2103001 запросить цену → | USER'S MANUAL, FRA |
| 2 | LJ2134001 запросить цену → | USER'S MANUAL, DUT |
| 3 | LJ2104001 запросить цену → | SET UP направляющая, ENG |
| 3 | LJ2129001 запросить цену → | SET UP направляющая, GER |
| 3 | LJ2105001 запросить цену → | SET UP направляющая, FRA |
| 3 | LJ2135001 запросить цену → | SET UP направляющая, DUT |
| 3 | LJ2144001 запросить цену → | SET UP направляющая, DEN |
| 4 | UE2014001 запросить цену → | PE BAG 215X350H |

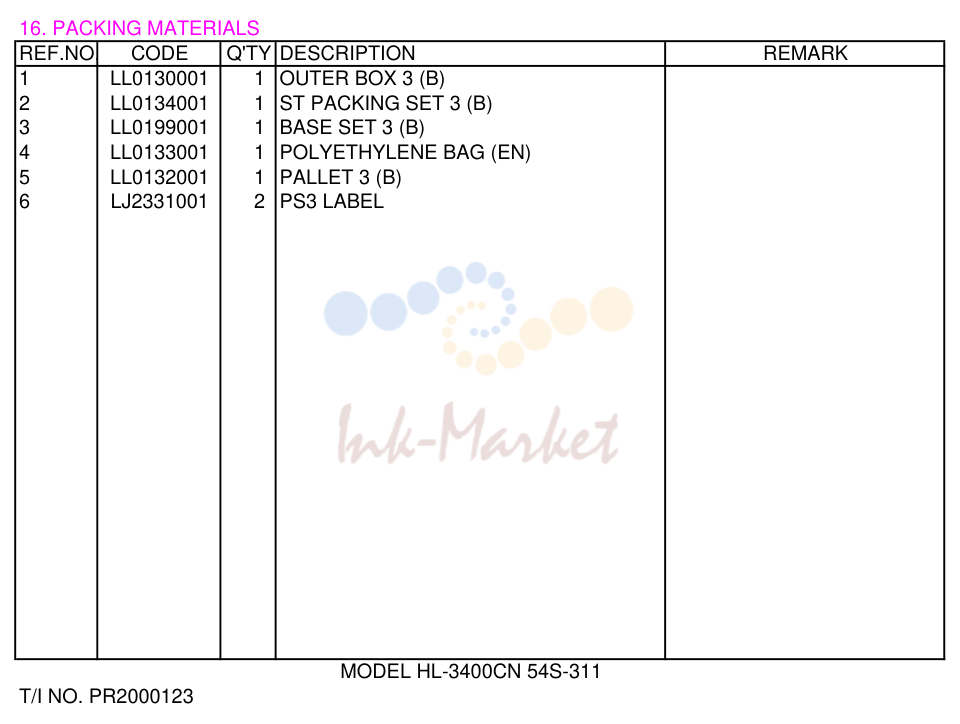

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LL0130001 запросить цену → | OUTER BOX 3 (B) |
| 2 | LL0134001 запросить цену → | ST PACKING SET 3 (B) |
| 3 | LL0199001 запросить цену → | BASE SET 3 (B) |
| 4 | LL0133001 запросить цену → | POLYETHYLENE BAG (EN) |
| 5 | LL0132001 запросить цену → | PALLET 3 (B) |
| 6 | LJ2331001 запросить цену → | PS3 LABEL |
| 1 | LJ2319001 запросить цену → | 240K KIT |
| 2 | LJ2320001 запросить цену → | 120K KIT |
| 3 | LJ2321001 запросить цену → | PAPER FEEDING KIT |
| 4 | LJ2322001 запросить цену → | 70K KIT (US) |
| 4 | LJ2323001 запросить цену → | 70K KIT (EC) |
