Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L & DRIVE узел

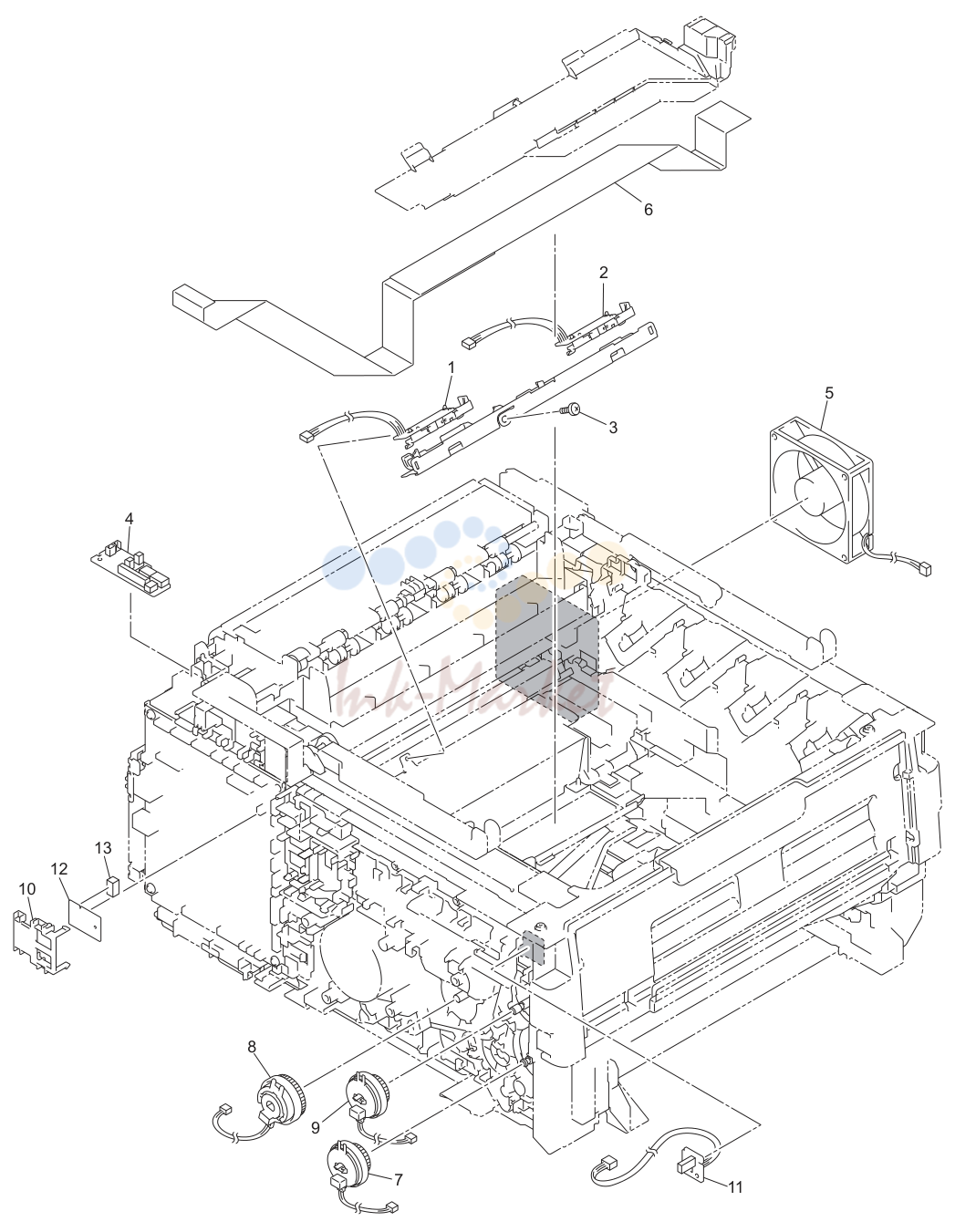

- рама
- LED JOINT крышка

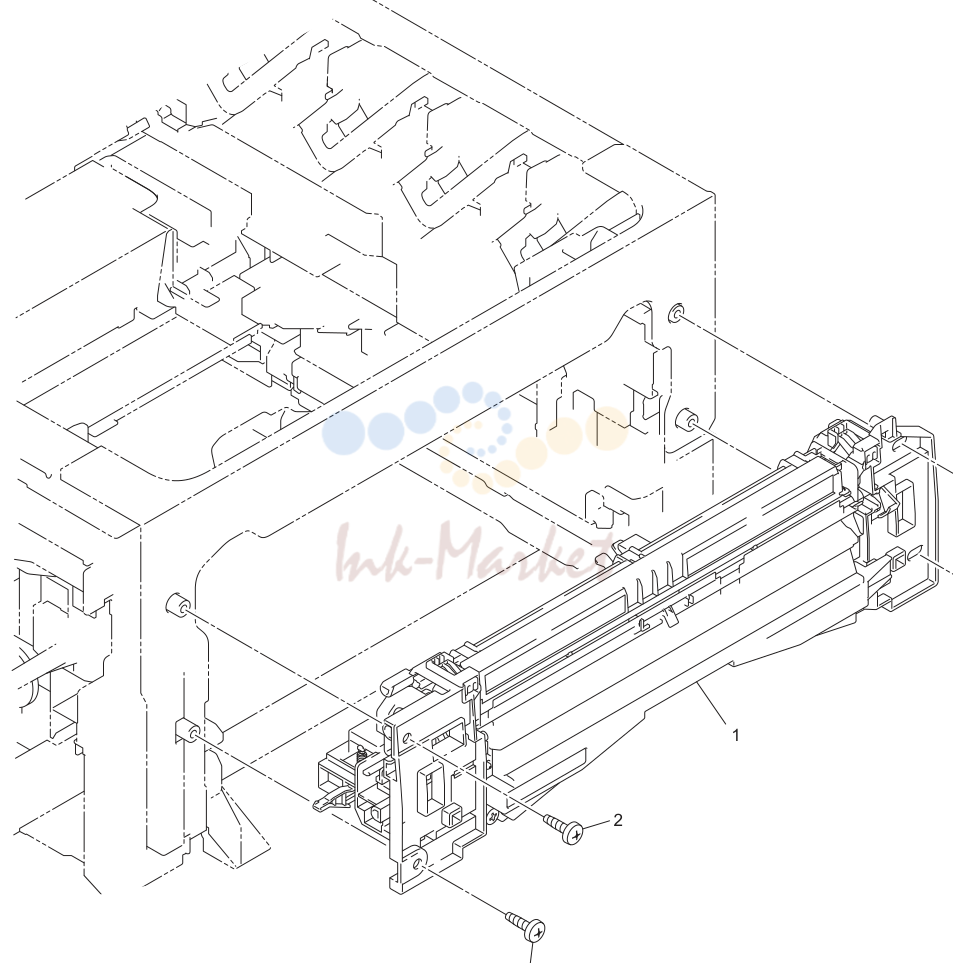

- PAPER FEEDER

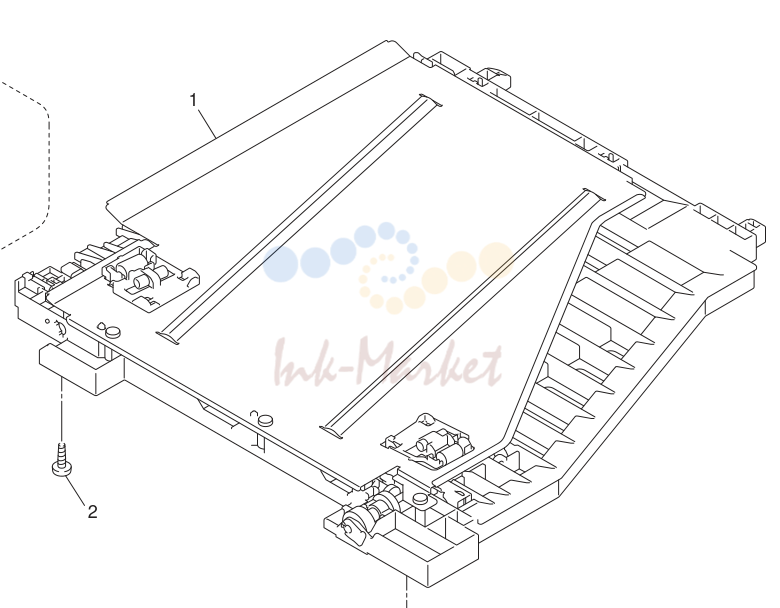

- DUPLEX
- лоток бумаги

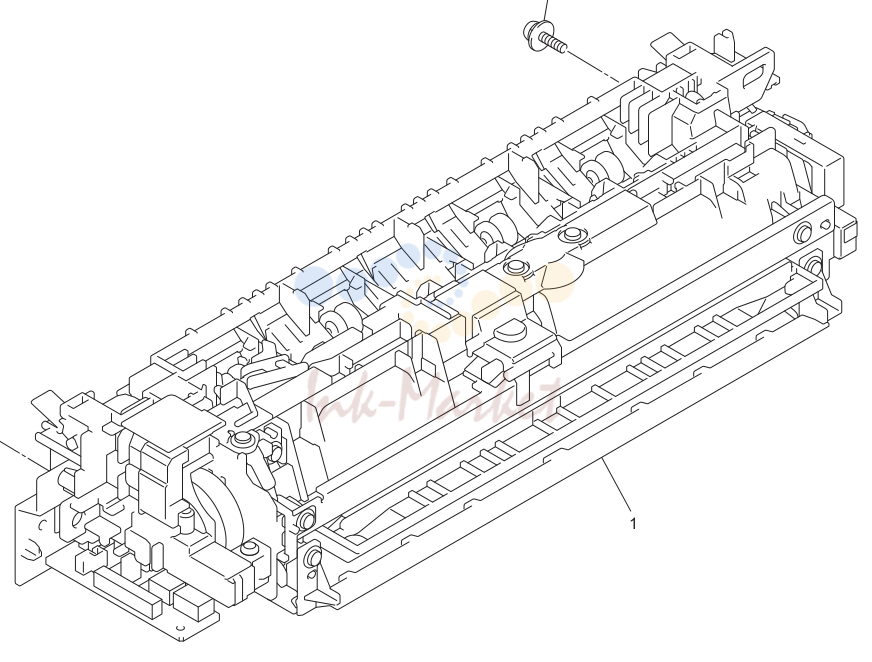

- FUSER узел
- PAPER EJECT

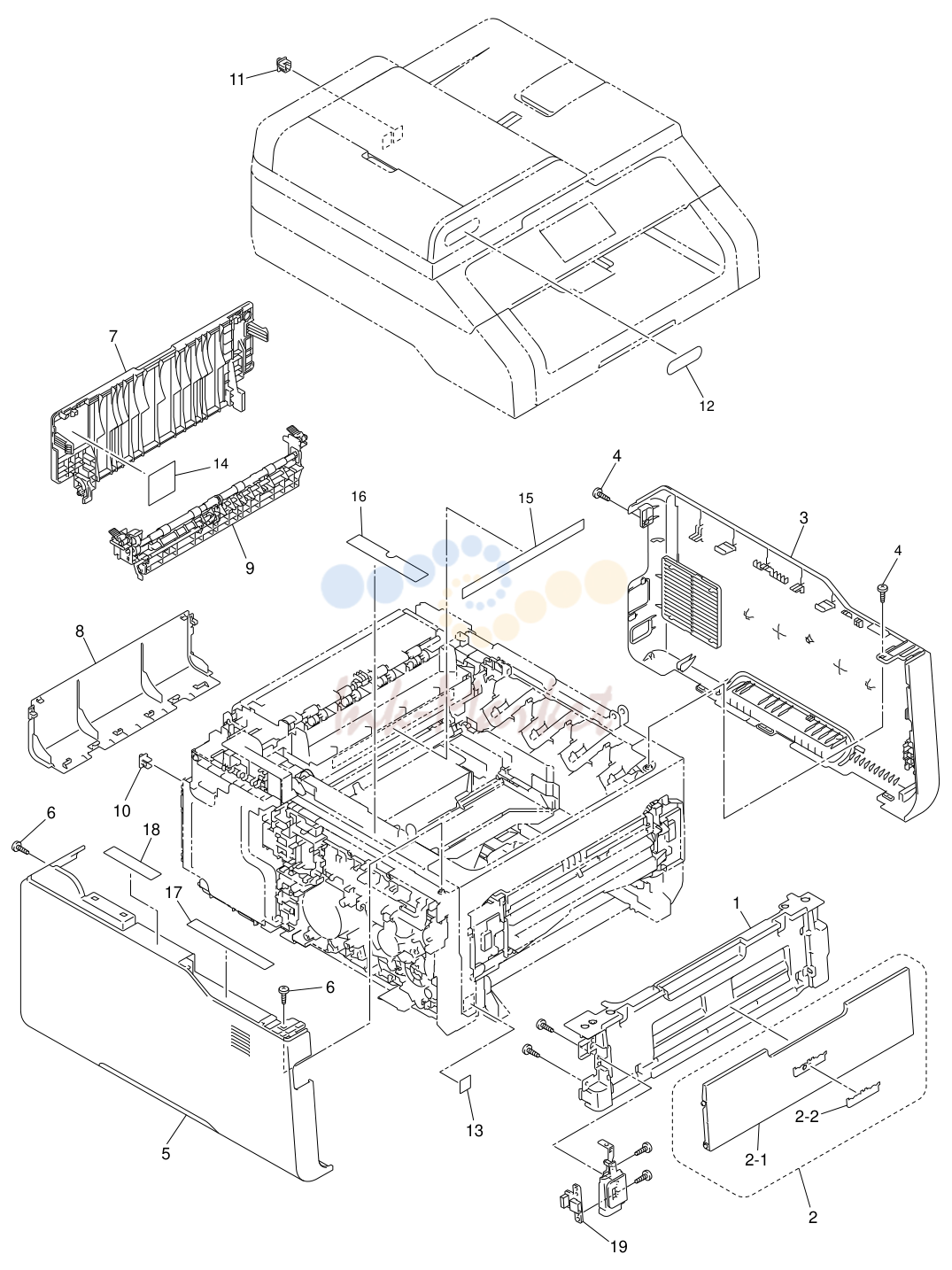

- COVERS & LABELS
- сканер

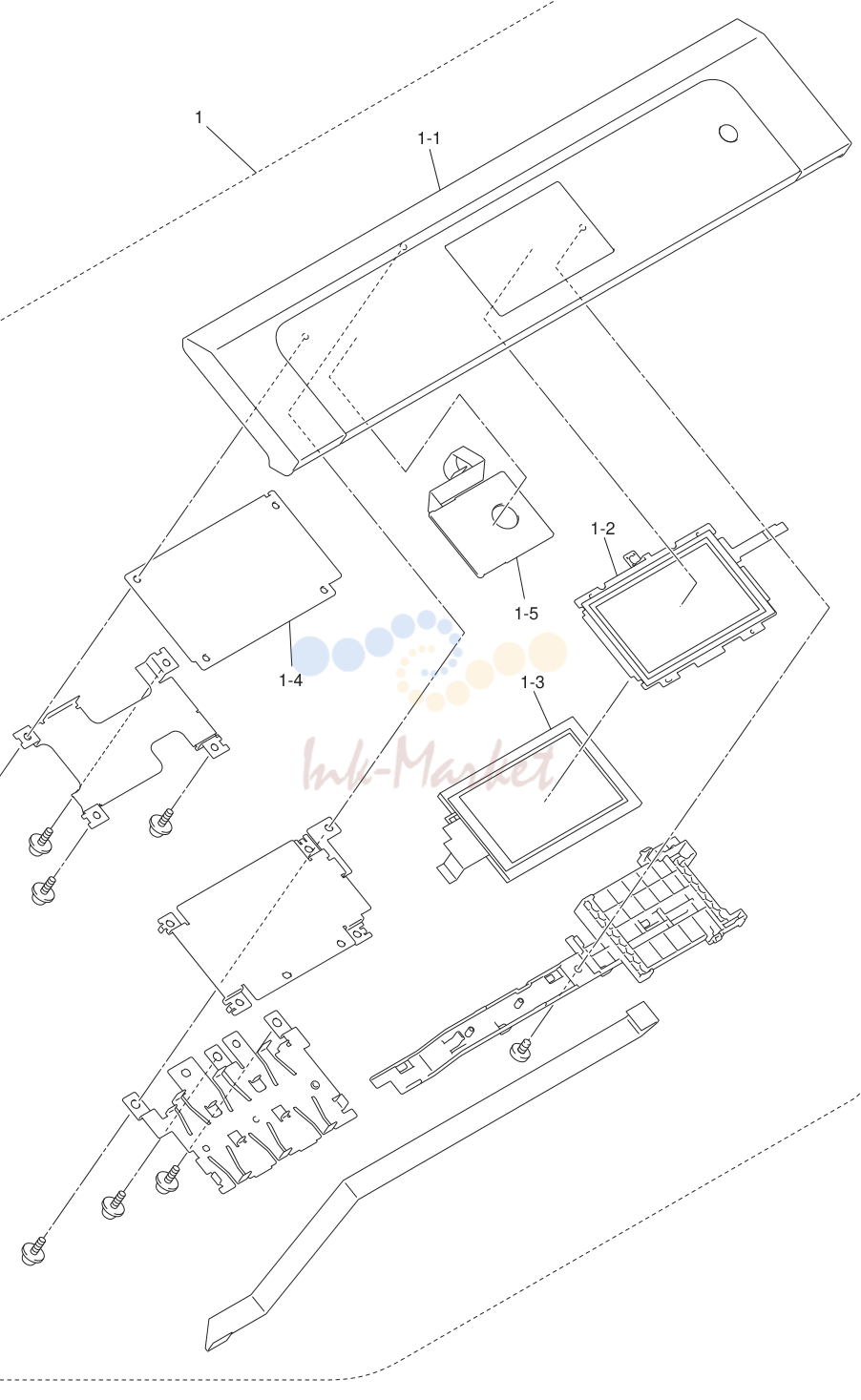

- PANEL
- плата

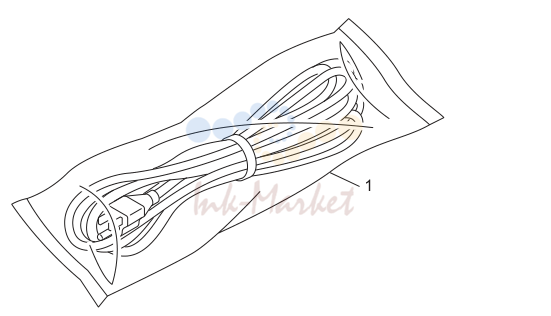

- ACCESSORIES

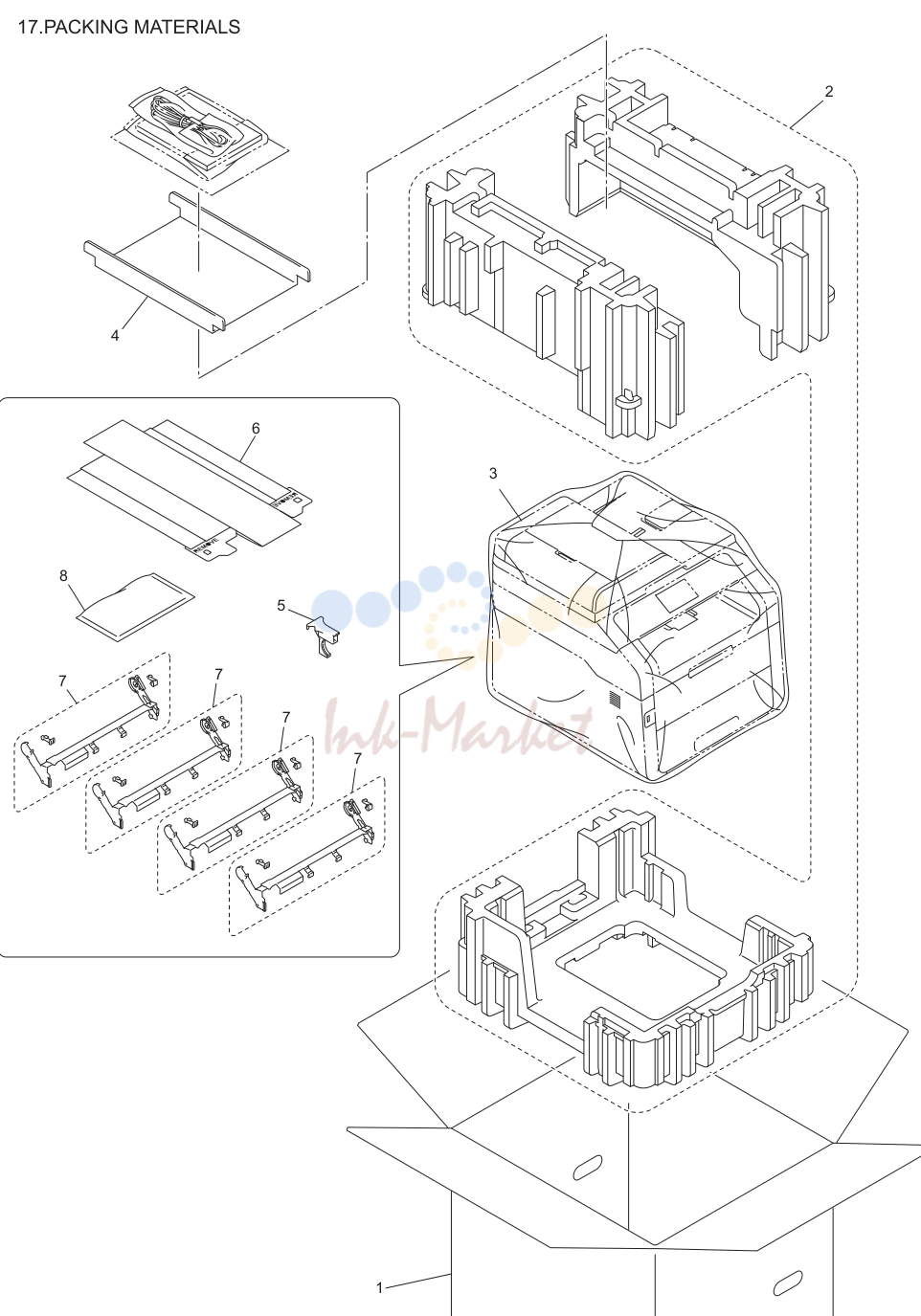

- PACKING MATERIALS

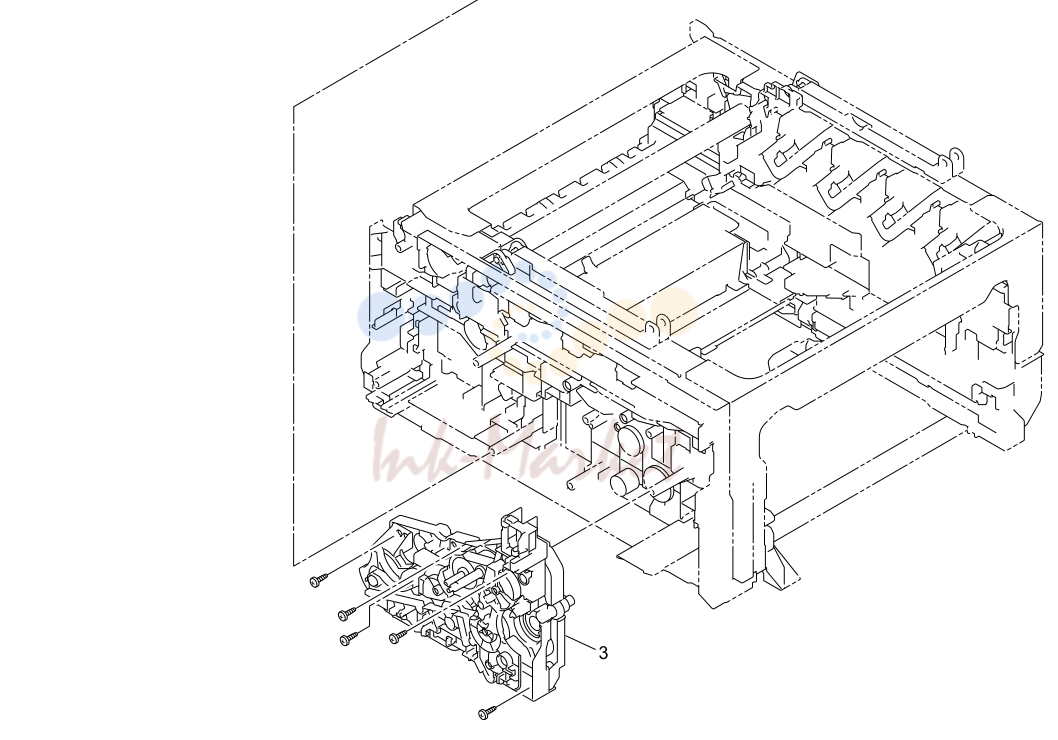

рама L & DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LY0233001 под заказ | FUSER DRIVE шестерня Z25 |
| 2 | LU6109001 запросить цену → | саморез PAN B M4X12DA |
рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV0905001 запросить цену → | REGISTRATION MARK L плата в сборе |
| 2 | LV0903001 запросить цену → | REGISTRATION MARK R плата в сборе |
| 3 | 085320516 запросить цену → | саморез BIND S M3X5 |
| 4 | LV0890001 запросить цену → | EJECT датчик плата в сборе |
| 5 | LY6770001 запросить цену → | MAIN вентилятор |
| 6 | LV0918001 запросить цену → | HVPS FLAT шлейф |
| 7 | LY6134001 запросить цену → | PAPER FEED муфта |
| 8 | LR2302001 запросить цену → | DEVELOP RELEASE муфта CHG |
| 9 | LY6136001 запросить цену → | REGISTRATION муфта |
| 10 | LY6139001 запросить цену → | WIRELESS LAN CAP DCP-9015CDW |
| 12 | LT3808001 запросить цену → | WIRELESS LAN плата в сборе DCP-9015CDW |
| 13 | LT2604001 запросить цену → | SPACER SPONGE DCP-9015CDW |

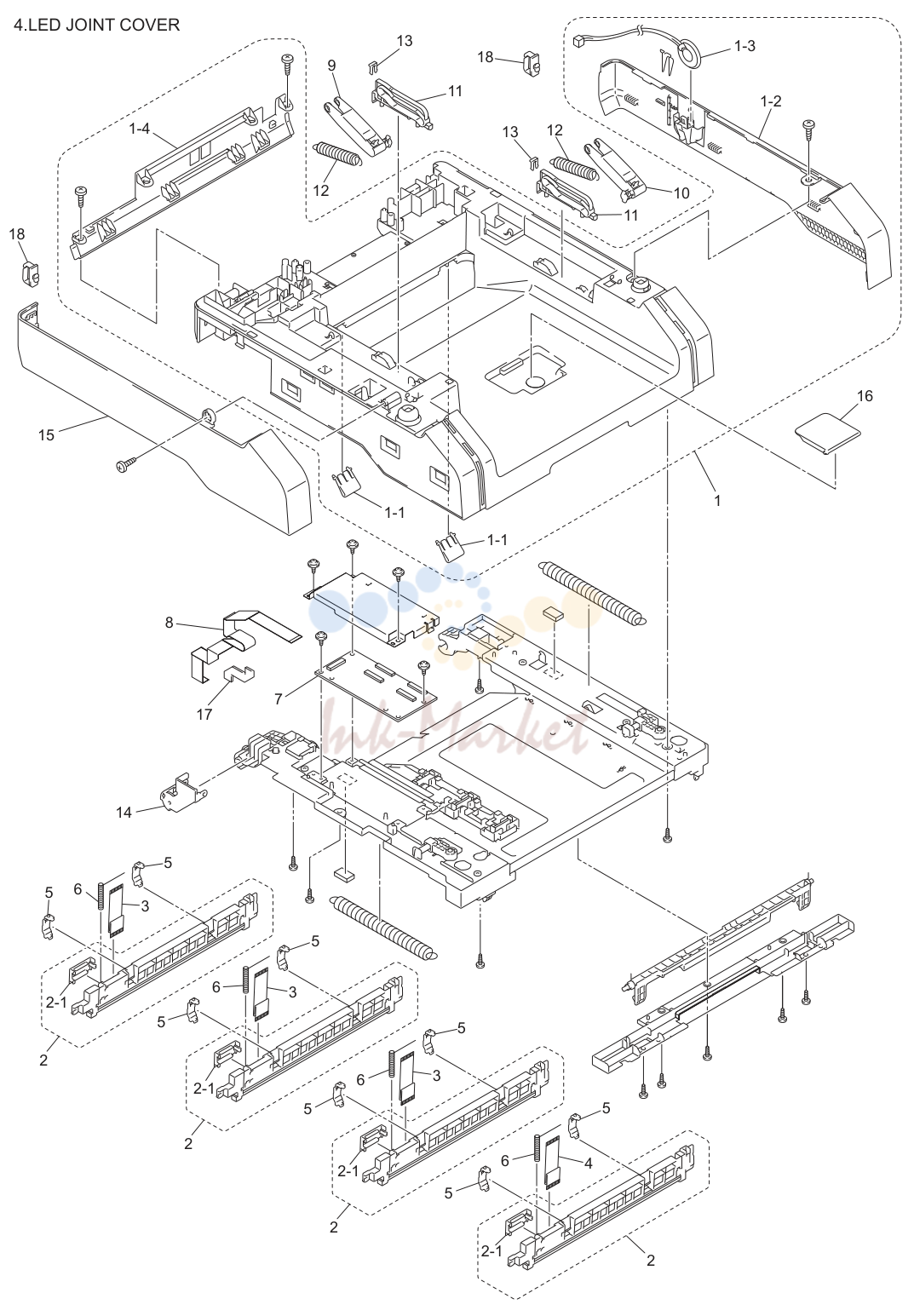

LED JOINT крышка
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LY6255001 запросить цену → | PAPER STACK рычаг |
| 1-3 | LT2218001 запросить цену → | SPEAKER узел |
| 2 | LY7951001 запросить цену → | LED в сборе (SP) CHG |
| 2-1 | LY6272001 запросить цену → | FLAT шлейф крышка |
| 3 | LV0921001 запросить цену → | LED FLAT шлейф |
| 4 | LV0945001 запросить цену → | LED(Y) FLAT шлейф |
| 5 | LY6277001 запросить цену → | держатель HOOK |
| 6 | LY6274001 запросить цену → | Z пружина L |
| 7 | LV0907001 запросить цену → | LED CONTROL плата в сборе |
| 8 | LT2220001 запросить цену → | LED CONTROL FLAT шлейф |
| 9 | LP2727001 запросить цену → | PULL ARM L |
| 10 | LP2728001 запросить цену → | PULL ARM R |
| 11 | LS7023001 запросить цену → | PULL ARM направляющая |
| 12 | LX4020001 запросить цену → | PULL ARM пружина |
| 13 | LF6148001 запросить цену → | LOCK CLAW |
| 16 | LY6250002 запросить цену → | SUPPORT FLAP DCP-9015CDW |
| 16 | LY6250001 запросить цену → | SUPPORT FLAP MFC-9140CDN |
| 18 | LP2612002 запросить цену → | CORD HOOK MFC-9130CW |
PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY7536002 запросить цену → | PAPER FEED узел (SP) DCP-9015CDW |
| 1 | LY7536001 запросить цену → | PAPER FEED узел (SP) MFC-9140CDN |
DUPLEX
| № | Артикул | Наименование |
|---|---|---|
| 1 | LR2158001 запросить цену → | DUPLEX TRAY A4 DCP-9015CDW |
| LR2158001 запросить цену → | CHG | |
| 1 | LR2155001 запросить цену → | DUPLEX TRAY LTR DCP-9020CDN FOR ARG/CHL/BRA CHG |
| 2 | LU5693001 запросить цену → | саморез BIND B M4X12 DCP-9015CDW |
| 3 | LR2161001 запросить цену → | DUPLEX TRAY SIDE направляющая A4 DCP-9015CDW |
| 3 | LR2160001 запросить цену → | DUPLEX TRAY SIDE направляющая LTR DCP-9020CDN FOR ARG/CHL/BRA ADD |

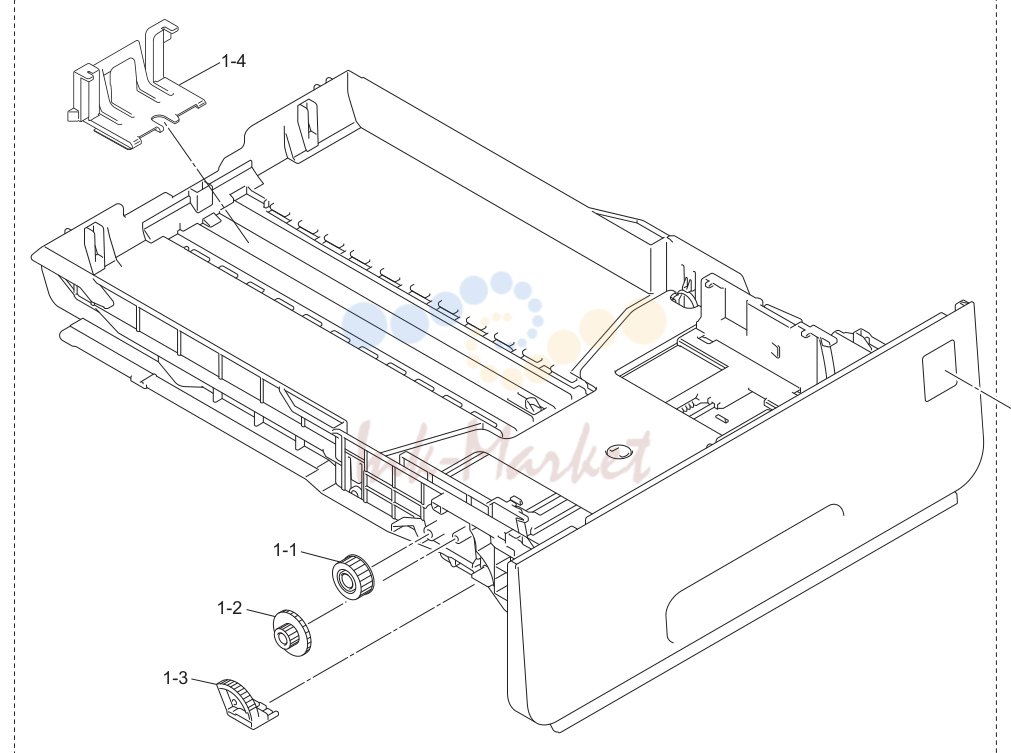

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6602002 запросить цену → | лоток бумаги DCP-9015CDW |
| 1 | LY6342002 запросить цену → | лоток бумаги MFC-9130CW |
| 1 | LY6602001 под заказ | лоток бумаги MFC-9140CDN EXCEPT FOR KOR |
| 1-1 | LR0252001 запросить цену → | шестерня Z19M10 |
| 1-2 | LR0253001 запросить цену → | шестерня Z23M10Z14M75 |
| 1-3 | LY2202001 запросить цену → | LIFT шестерня 46 |
| 1-4 | LY2204001 запросить цену → | PAPER задний направляющая ADD |
| 2 | LY6986001 запросить цену → | COLOR LABEL DCP-9015CDW |
| 2 | LY6423001 запросить цену → | COLOR LABEL MFC-9140CDN |
FUSER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LR2232001 ✓ в наличии | FUSER узел 230V (SP)* DCP-9015CDW |
| 1 | LR2233001 запросить цену → | FUSER узел 230V (SP)* DCP-9015CDWE |
| 1 | LR2231001 запросить цену → | FUSER узел 115V (SP)* DCP-9020CDN FOR BRA CHG |

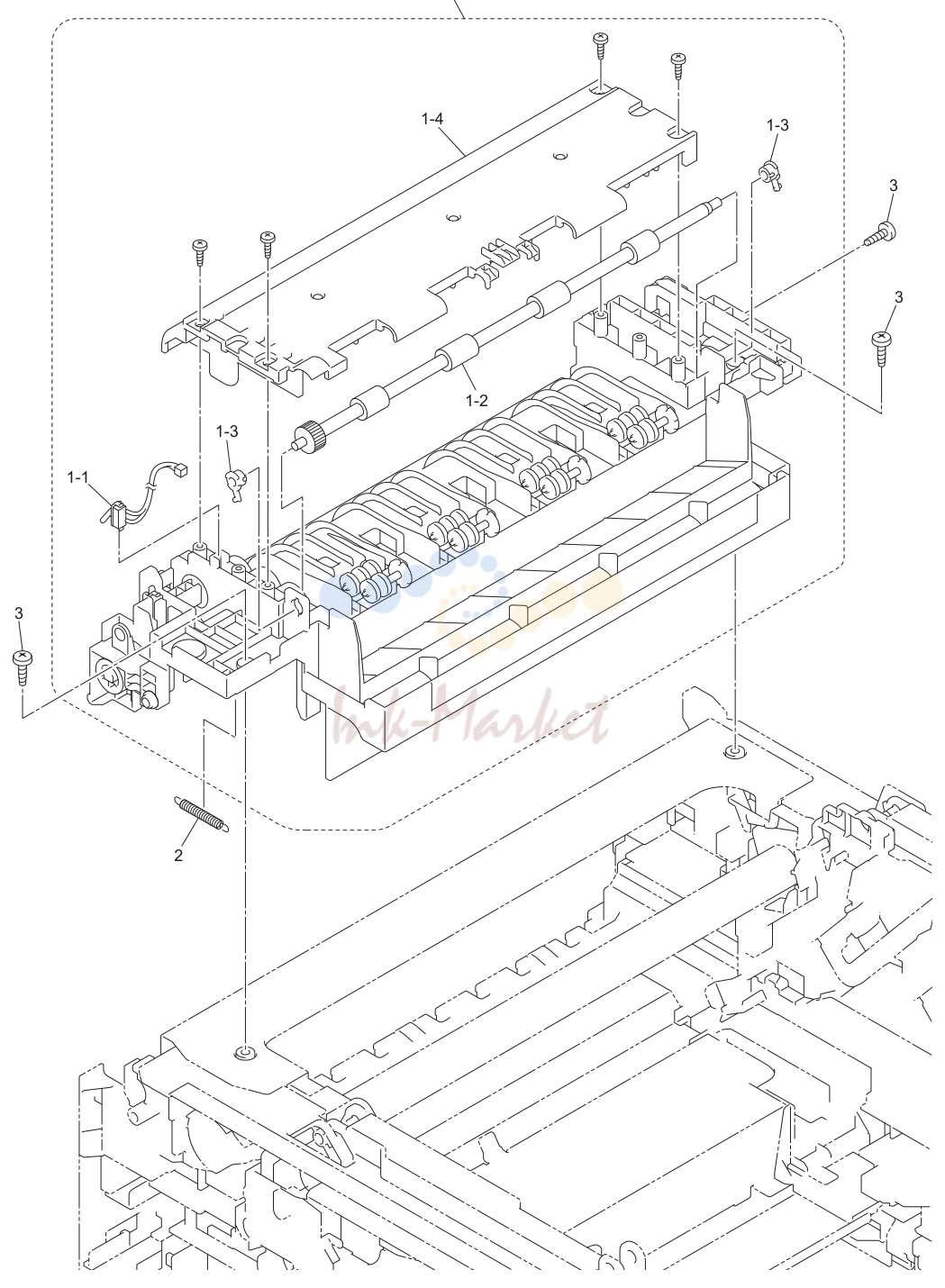

PAPER EJECT
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY6603002 запросить цену → | PAPER EJECT в сборе DCP-9015CDW |
| 1 | LY6385002 запросить цену → | PAPER EJECT в сборе MFC-9130CW |
| 1 | LY6603001 запросить цену → | PAPER EJECT в сборе MFC-9140CDN |
| 1-1 | LV0927001 запросить цену → | BACK крышка датчик жгут |
| 1-2 | LY6397001 запросить цену → | EJECT ролик в сборе |
| 1-3 | LY0790001 запросить цену → | EXIT ролик втулка R |
| 1-4 | LY6401001 запросить цену → | BACK крышка верхний |
| 2 | LY6964001 запросить цену → | COOLING ролик пружина L DCP-9015CDW |
| 3 | LU5693001 запросить цену → | саморез BIND B M4X12 |
COVERS & LABELS
| № | Артикул | Наименование |
|---|---|---|
| 2 | LY7419002 запросить цену → | передний крышка в сборе (SP) DCP-9015CDW |
| 2 | LY7419001 запросить цену → | передний крышка в сборе (SP) MFC-9140CDN |
| 2-1 | LY6403002 запросить цену → | MANUAL FEED SLOT крышка в сборе DCP-9015CDW |
| 2-1 | LY6403001 запросить цену → | MANUAL FEED SLOT крышка в сборе MFC-9140CDN |
| 2-2 | LY4852004 запросить цену → | EMBLEM BROTHER SHEET DCP-9015CDW |
| 2-2 | LY4852002 запросить цену → | EMBLEM BROTHER SHEET MFC-9140CDN |
| 2-3 | LT2221001 запросить цену → | USB HOST плата в сборе MFC-9330CDW |
| 2-4 | LU5694001 запросить цену → | саморез BIND B M3X10 MFC-9330CDW |
| 4 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| 6 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| 7 | LY6613001 запросить цену → | BACK крышка в сборе DCP-9015CDW |
| 7 | LY6409001 запросить цену → | BACK крышка в сборе MFC-9130CW |
| 8 | LY6412001 запросить цену → | BACK крышка нижний |
| 9 | LY6413001 запросить цену → | FUSER крышка в сборе |
| 10 | LY0872001 запросить цену → | LAN PORT CAP DCP-9020CDN |
| 11 | LE8842001 запросить цену → | EXT CAP MFC-9130CW |
| 11 | UF5745000 запросить цену → | MJ крышка EXT MFC-9140CDN FOR GER/UK/ITA/CHN/FRA/BEL/NLD |
| 12 | LX4197003 запросить цену → | DCP EMBLEM DCP-9020CDN |
| 12 | LX4202004 запросить цену → | MFC EMBLEM MFC-9130CW |
| 12 | LX4196001 запросить цену → | MFC EMBLEM MFC-9140CDN |
| 12 | LX4202001 запросить цену → | MFC EMBLEM MFC-9330CDW FOR US/CAN/CHL/BRA |
| 13 | LY6425001 запросить цену → | LABEL передний JAM 25X21 |
| 14 | LY6426001 запросить цену → | LABEL H/SP CAUTION задний 44X41 |
| 15 | LY6780001 запросить цену → | LABEL HEAT CAUTION F200 DCP-9015CDW |
| 15 | LR2032001 запросить цену → | LABEL HEAT CAUTION F200 DCP-9017CDW |
| 15 | LY6782001 запросить цену → | LABEL HEAT CAUTION F200 DCP-9020CDN FOR CHN |
| 15 | LY6427001 запросить цену → | LABEL HEAT CAUTION F200 DCP-9020CDN FOR ARG/CHL/BRA |
| 15 | LY6781001 запросить цену → | LABEL HEAT CAUTION F200 MFC-9140CDN FOR ARL/NZ add |
| 15 | LY6824001 запросить цену → | LABEL HEAT CAUTION F200 MFC-9140CDN FOR PHL/ASA/GUL/KOR/IND |
| 16 | LY6428001 запросить цену → | LABEL DR OPERATION 118X24 |
| 19 | LT2221001 запросить цену → | USB HOST плата в сборе MFC-9330CDW |

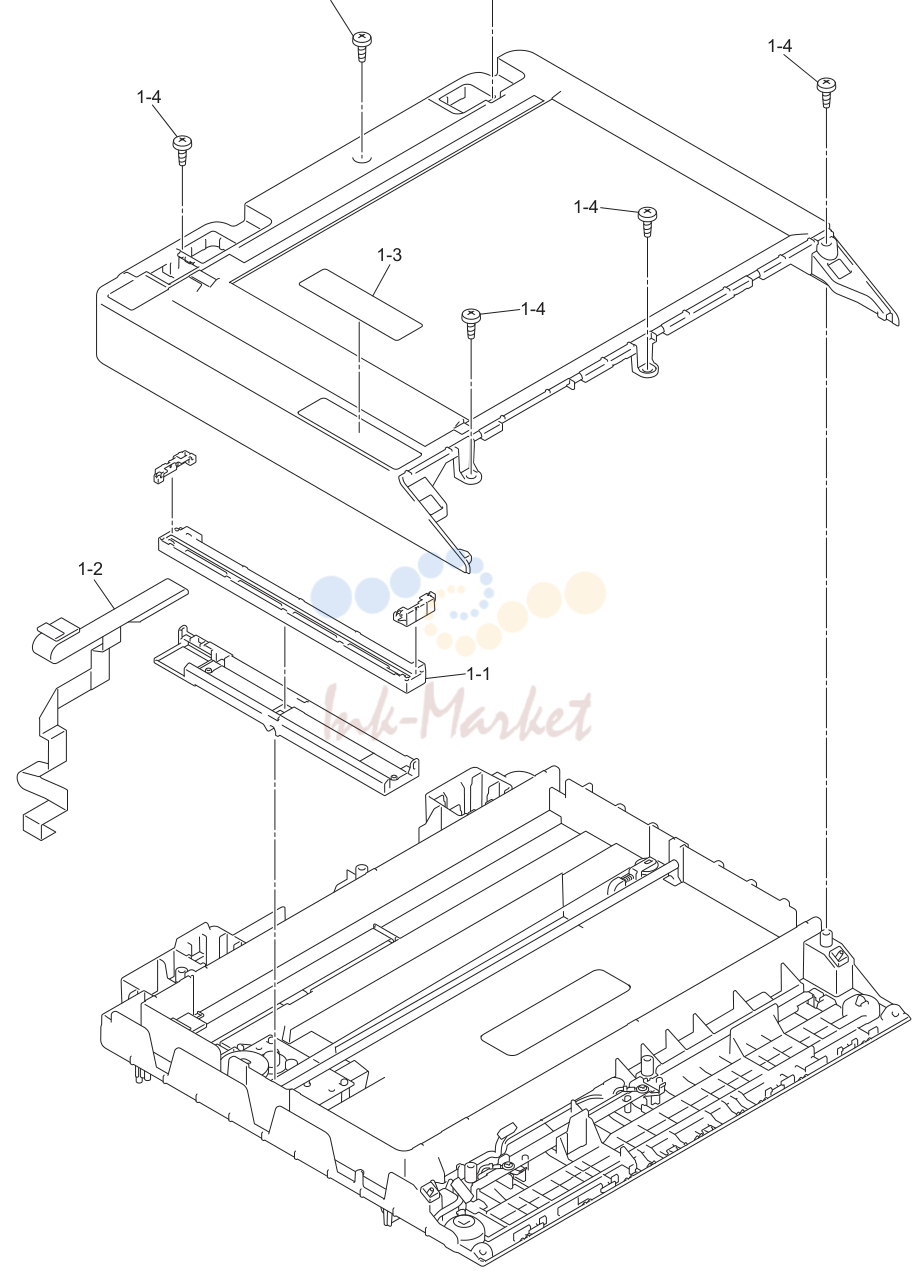

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LT3667001 ✓ в наличии | FIRST SIDE CIS узел |
| 1-2 | LT2224001 запросить цену → | FIRST SIDE CIS FLAT шлейф |
| 1-3 | LX5186001 запросить цену → | ADF CLEAN UP LABEL DCP-9020CDN |
| 1-3 | LX7422001 запросить цену → | ADF CLEAN UP LABEL MFC-9340CDW |
| 1-4 | LU5693001 запросить цену → | саморез BIND B M4X12 |
PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1-4 | LT2237001 запросить цену → | PANEL CONTROL плата в сборе DCP-9015CDW |
| 1-4 | LT2237021 запросить цену → | PANEL CONTROL плата в сборе DCP-9020CDN FOR CHN |
| 1-4 | LT2237002 запросить цену → | PANEL CONTROL плата в сборе MFC-9335CDW |
| 1-5 | LT2354004 запросить цену → | NFC плата в сборе MFC-9335CDW |

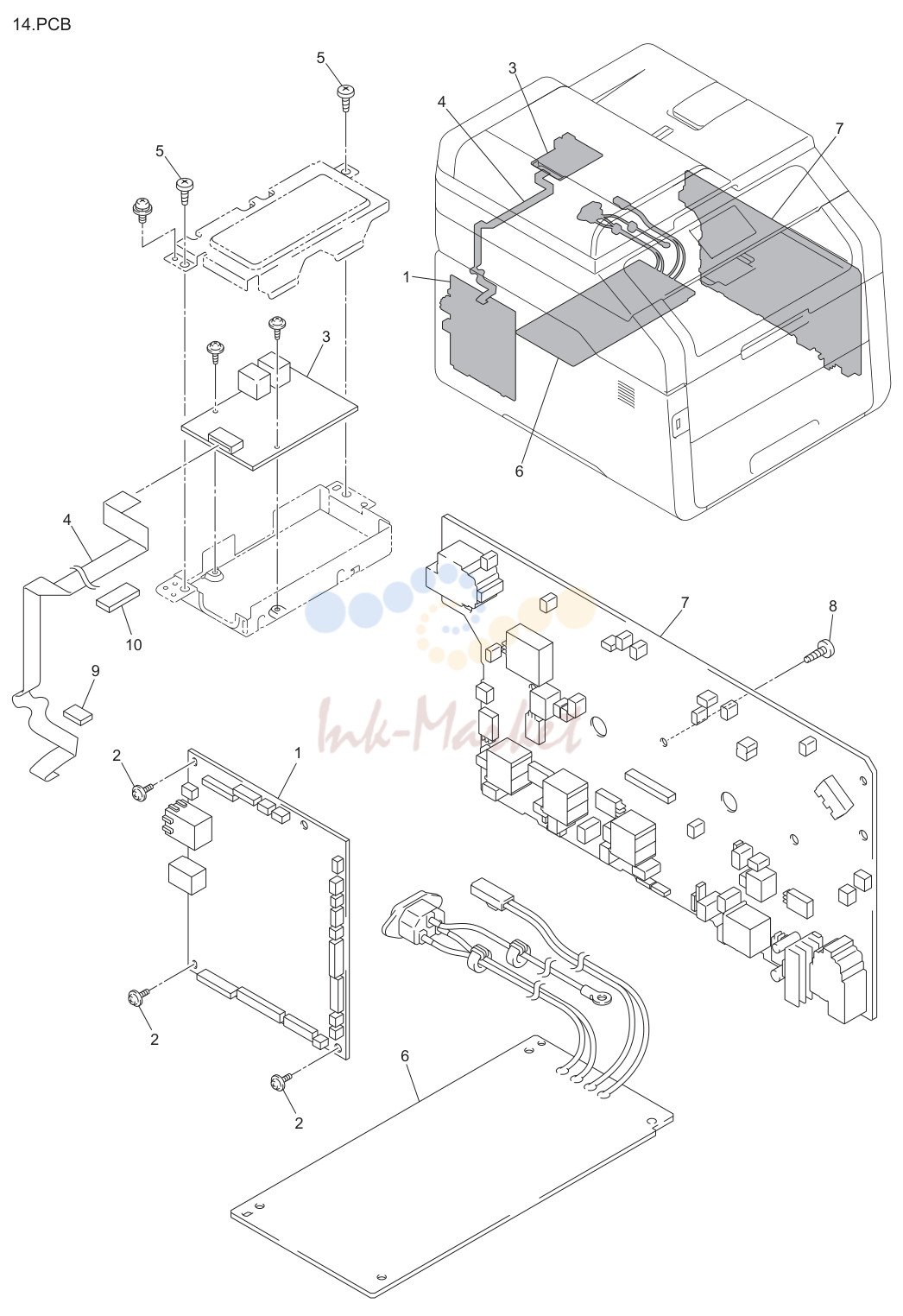

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT3849001 запросить цену → | MAIN плата B57T054 ASSY7 DCLFB DCP-9015CDW |
| 1 | LT3849002 запросить цену → | MAIN плата B57T054 ASSY7 DCLFB DCP-9017CDW |
| 1 | LT2285020 запросить цену → | MAIN плата B57T054 ASSY6 DCLFB DCP-9020CDN FOR CHN |
| 1 | LT2285001 запросить цену → | MAIN плата B57T054 ASSY6 DCLFB DCP-9020CDN FOR ARG/CHL/BRA |
| 1 | LT2481001 запросить цену → | MAIN плата B57T054 ASSY5 DCLFB DCP-9020CDW |
| 1 | LT2481002 запросить цену → | MAIN плата B57T054 ASSY5 DCLFB DCP-9022CDW |
| 1 | LT3850001 запросить цену → | MAIN плата B57T054 ASSY8 DCLFB HL-3180CDW |
| 1 | LT2282001 запросить цену → | MAIN плата B57T054 ASSY1 DCLFB MFC-9130CW |
| 2 | LP2378001 запросить цену → | саморез CUP S M3X8 SR |
| 3 | LT2758021 запросить цену → | MODEM плата B57T093 в сборе MFC-9130CW |
| 3 | LT2759031 запросить цену → | MODEM плата B57T093 в сборе MFC-9140CDN FOR GER/UK/CHE/ITA/GUL/FRA/ |
| 3 | LT2714001 запросить цену → | MODEM плата B57T055 в сборе MFC-9140CDN FOR CHN |
| 4 | LT2246001 запросить цену → | MODEM FLAT шлейф MFC-9130CW |
| 5 | LU5693001 запросить цену → | саморез BIND B M4X12 MFC-9130CW |
| 6 | LT2249001 запросить цену → | LOW-VOLTAGE POWER SUPPLY DCP-9015CDW |
| 6 | LT2686001 под заказ | LOW-VOLTAGE POWER SUPPLY DCP-9020CDN FOR CHN |
| 6 | LT2247001 запросить цену → | LOW-VOLTAGE POWER SUPPLY DCP-9020CDN FOR BRA |
| 7 | LV0928001 запросить цену → | HIGHT-VOLTAGE POWER SUPPLY |
| 8 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| LT2283020 запросить цену → | D00EFV020 | |
| LT2283001 запросить цену → | D00EFV001 | |
| LT2283002 запросить цену → | D00EFV002 | |
| LT2284001 запросить цену → | D00EFW001 | |
| LT2284002 запросить цену → | D00EFW002 | |
| LT2242020 запросить цену → | D00EFX020 | |
| LT2242001 запросить цену → | D00EFX001 | |
| LT2242002 запросить цену → | D00EFX002 |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV0368001 запросить цену → | AC CORD BAG в сборе LF BS/PSB S DCP-9015CDW FOR UK |
| 1 | LT2259001 запросить цену → | AC CORD BAG в сборе LF SEV DCP-9015CDW FOR CHE |
| 1 | LV0364001 запросить цену → | AC CORD BAG в сборе LF VDE S DCP-9015CDW FOR ITA/IBR/FRA/BEL/NLD/PND/CEE |
| 1 | LV1093001 запросить цену → | AC CORD BAG в сборе LF CHN S/BRODCP-9020CDN FOR CHN |
| 1 | LT0925001 запросить цену → | AC CORD BAG в сборе LF IRAM DCP-9020CDN FOR ARG |
| 1 | LG6207001 запросить цену → | AC CORD BAG в сборе LF CHILE DCP-9020CDN FOR CHL |
| 1 | LT2346001 запросить цену → | AC CORD BAG в сборе LF BRZ DCP-9020CDN FOR BRA |
| 1 | LV0388001 запросить цену → | AC CORD BAG в сборе LF PERU DCP-9020CDN FOR CHL/PER |
| 1 | LG4720001 запросить цену → | AC CORD BAG в сборе LF DEMKO DCP-9020CDW FOR PND del |
| 1 | LM9362001 запросить цену → | AC CORD BAG в сборе LF UL/CSA HL-3180CDW |
| 1 | LG6404001 запросить цену → | AC CORD BAG в сборе LF SAF MFC-9140CDN FOR GUL |
| 1 | LT0935001 запросить цену → | AC CORD BAG в сборе LF KOR S MFC-9140CDN FOR KOR |
| 1 | LT0613001 запросить цену → | AC CORD BAG в сборе LF IND MFC-9140CDN FOR IND |
| 1 | LV0366001 запросить цену → | AC CORD BAG в сборе LF SAA S MFC-9140CDN FOR ARL/NZ |
| 1 | LT1833001 запросить цену → | AC CORD BAG в сборе LF TWN MFC-9330CDW FOR TWN |
| 2 | LG3077001 запросить цену → | TELEPHONE LINE CORD CSA MFC-9130CW |
| 2 | LT3878001 запросить цену → | TELEPHONE LINE CORD KOR MFC-9140CDN FOR KOR DEL |
| 2 | UG3625001 запросить цену → | TELEPHONE LINE CORD в сборе GER MFC-9140CDN FOR GER |
| 2 | LG7202001 запросить цену → | TELEPHONE LINE CORD в сборе SWI MFC-9140CDN FOR CHE |
| 2 | UG3634001 запросить цену → | TELEPHONE LINE CORD ITA MFC-9140CDN FOR ITA |
| 2 | UG4205001 запросить цену → | TELEPHONE LINE CORD в сборе AUS MFC-9140CDN FOR GER |
| 2 | UG3626001 запросить цену → | TELEPHONE LINE CORD UK6P MFC-9140CDN FOR UK |
| 2 | UG3627001 запросить цену → | TELEPHONE LINE CORD в сборе FRA MFC-9140CDN FOR FRA/BEL/NLD |
| 2 | UG3290001 запросить цену → | TELEPHONE LINE CORD NZ MFC-9140CDN FOR ARL/NZ |
| 2 | LG5827001 запросить цену → | TELEPHONE LINE CORD RJ45 MFC-9330CDW FOR PND |
| UG1575001 запросить цену → | TELEPHONE LINE CORD BEL MFC-9140CDN FOR FRA/BEL/NLD | |
| LG3622001 запросить цену → | TELEPHONE PLUG DUT MFC-9140CDN FOR FRA/BEL/NLD del | |
| LT3927001 запросить цену → | TELEPHONE PLUG ARL MFC-9140CDN FOR ARL/NZ chg | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN MFC-9330CDW FOR PND | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN MFC-9330CDW FOR PND | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE MFC-9330CDW FOR PND | |
| 5 | LJ9803001 запросить цену → | USB шлейф 2.0 FOR US/CAN/GER/UK/CHE/ITA/ |
| 5 | LV1518001 запросить цену → | USB шлейф 2.0 KOR FOR KOR DEL |
| 6 | XA9940051 запросить цену → | STYRUS |
PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 3 | LY1721001 запросить цену → | PE BAG 1000X1000 |
| 5 | LU6110001 запросить цену → | CLEANER LOCK |
| 6 | LY6767001 запросить цену → | REMOVE SHEET в сборе |
| 7 | LU6840001 запросить цену → | барабан STOPPER в сборе chg |
| 8 | LY6785001 запросить цену → | SILICA GEL DCP-9015CDW |
| 8 | LY6670001 запросить цену → | SILICA GEL DCP-9020CDN FOR ARG/CHL/BRA |
комментарии
