Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

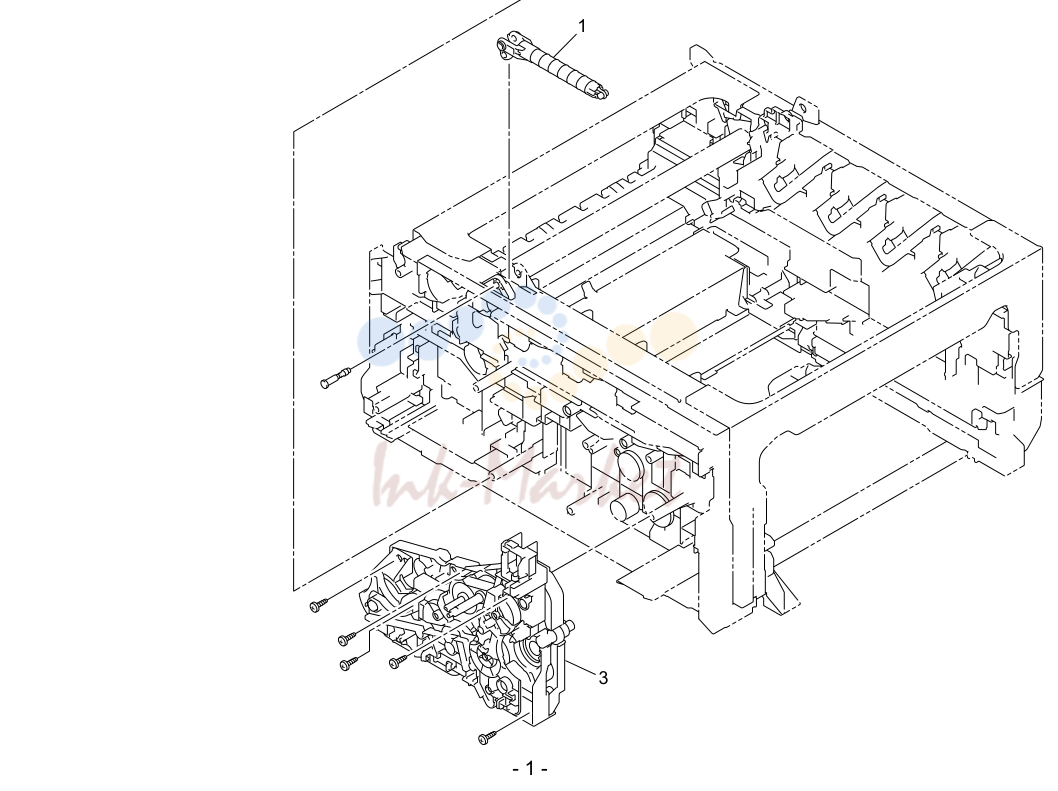

рама L & DRIVE узел

рама L & DRIVE узел

№АртикулНаименование
1LY6038001 запросить цену →DAMPER L в сборе
2LY6045001 запросить цену →PROCESS DRIVE узел
2-1LY0233001 под заказFUSER DRIVE шестерня Z25
3LY6100001 запросить цену →MAIN DRIVE узел

рама R узел

рама R узел

№АртикулНаименование
1LV0885001 запросить цену →DEVELOP RELEASE датчик плата
2LY6174001 запросить цену →DAMPER R в сборе

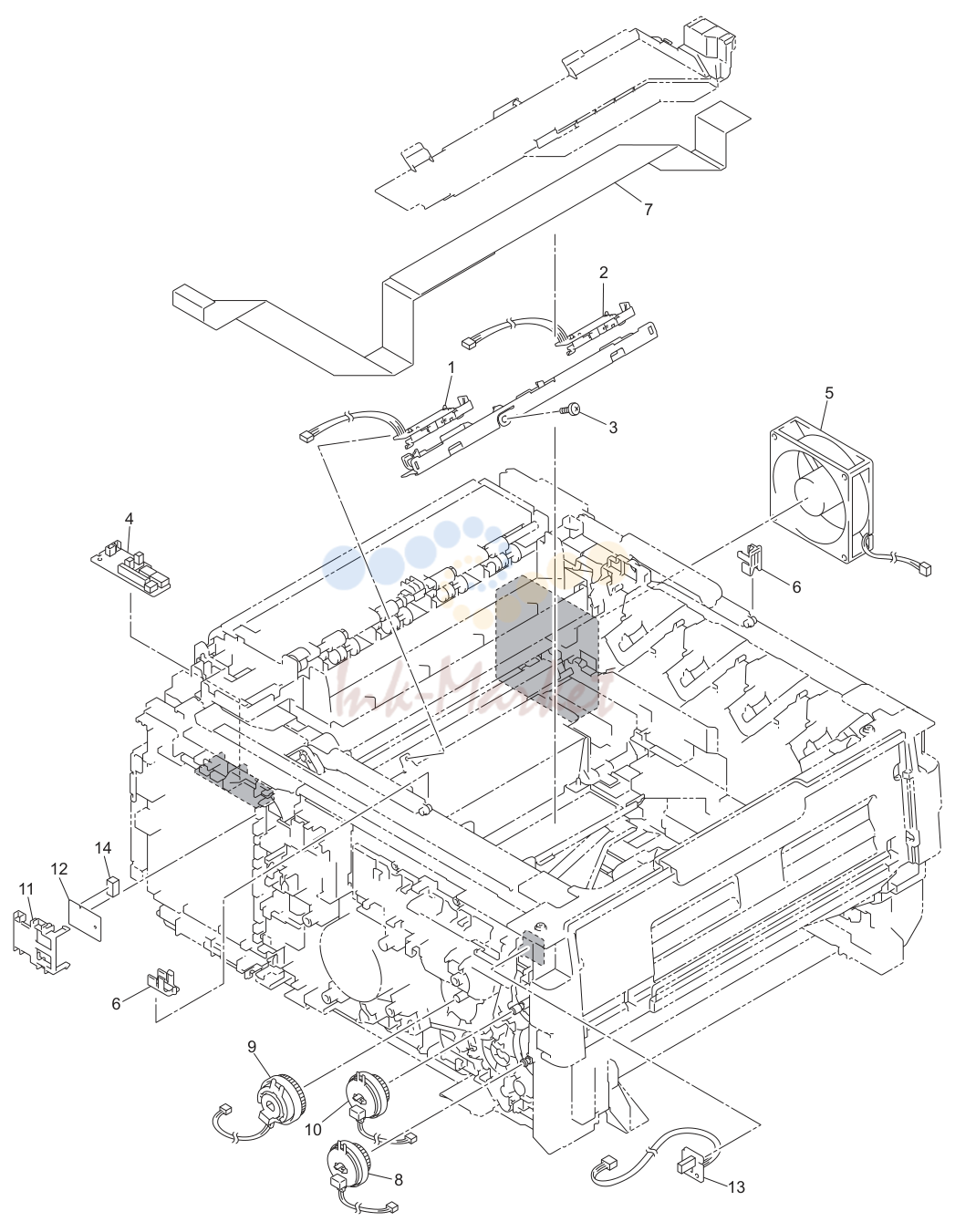

рама

рама

№АртикулНаименование
1LV0905001 запросить цену →REGISTRATION MARK L плата в сборе
2LV0903001 запросить цену →REGISTRATION MARK R плата в сборе
3085320516 запросить цену →саморез BIND S M3X5
4LV0890001 запросить цену →EJECT датчик плата в сборе
5LY6770001 запросить цену →MAIN вентилятор
6LY6230001 запросить цену →DAMPER STOPPER
7LV0918001 запросить цену →HVPS FLAT шлейф
8LY6134001 запросить цену →PAPER FEED муфта
9LY6135001 запросить цену →DEVELOP RELEASE муфта
10LY6136001 запросить цену →REGISTRATION муфта
11LY6139001 запросить цену →WIRELESS LAN CAP HL-3140CW
12LT3808001 запросить цену →WIRELESS LAN плата в сборе HL-3140CW CHG
13LV0942001 запросить цену →EXTERNAL TEMPERATURE/
14LT2604001 запросить цену →SPACER SPONGE HL-3140CW

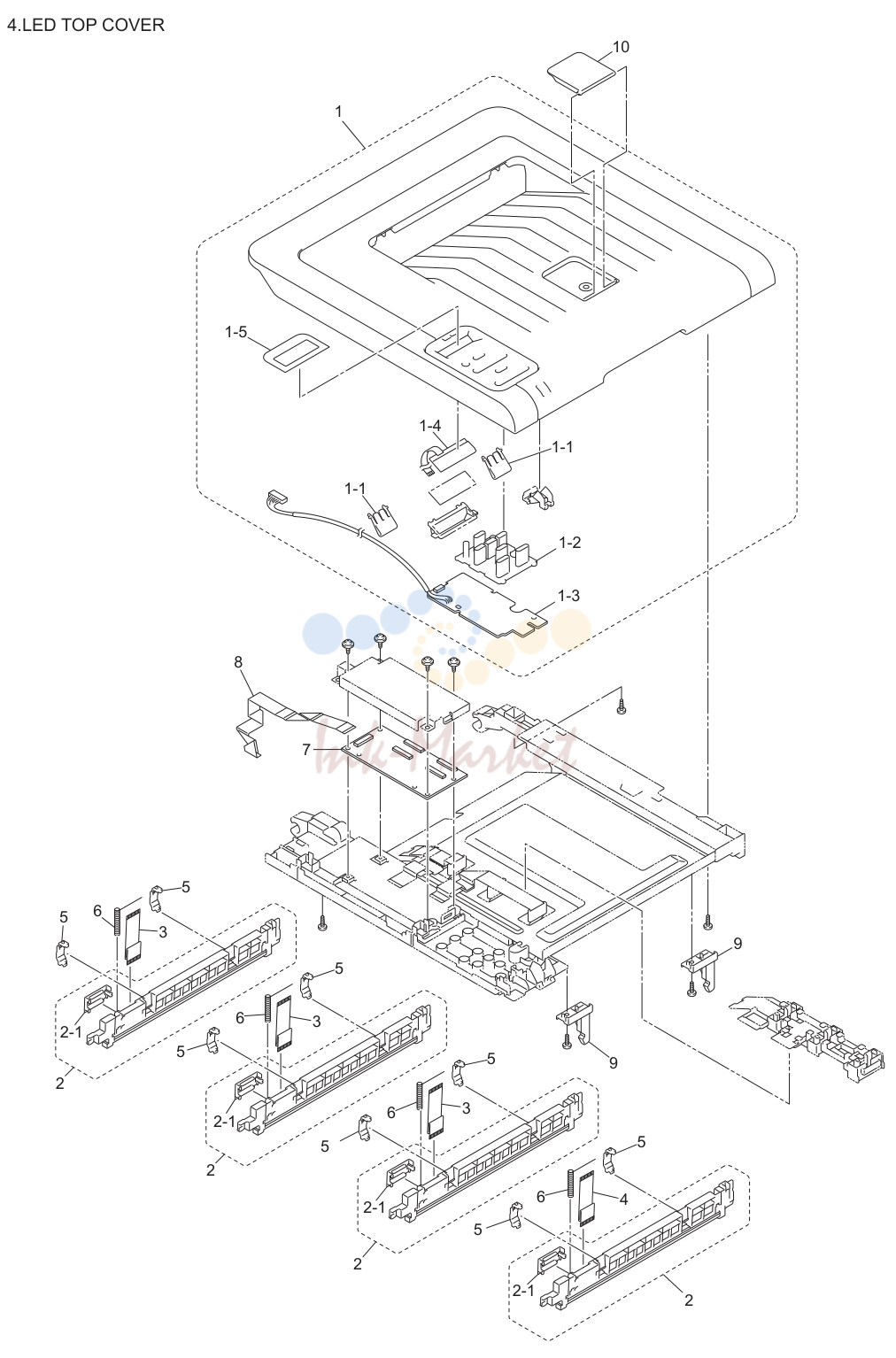

LED TOP крышка

LED TOP крышка

№АртикулНаименование
1LY6247001 запросить цену →TOP крышка в сборе HL-3140CW
1LR2057001 запросить цену →TOP крышка в сборе HL-3142CW
1LY7063001 запросить цену →TOP крышка в сборе HL-3150CDN
1LY7432001 запросить цену →TOP крышка в сборе HL-3150CDW
1LR2060001 запросить цену →TOP крышка в сборе HL-3152CDW
1LY6585001 запросить цену →TOP крышка в сборе HL-3170CDW
1LR2063001 запросить цену →TOP крышка в сборе HL-3172CDW
1-1LY6255002 запросить цену →PAPER STACK рычаг HL-3140CW
1-1LY6255001 запросить цену →PAPER STACK рычаг HL-3150CDN
1-2LY6256002 запросить цену →RUBBER KEY в сборе HL-3140CW
1-2LY6256001 запросить цену →RUBBER KEY в сборе HL-3150CDN
1-3LV0919001 запросить цену →PANEL плата в сборе HL-3140CW
1-3LV0919002 запросить цену →PANEL плата в сборе HL-3170CDW
1-5LY6260001 запросить цену →LCD SHEET PRINTED в сборе HL-3140CW
1-5LR2058001 запросить цену →LCD SHEET PRINTED в сборе HL-3142CW
1-5LY6825001 запросить цену →LCD SHEET PRINTED в сборе HL-3150CDN
1-5LY6826001 запросить цену →LCD SHEET PRINTED в сборе HL-3150CDW
1-5LR2061001 запросить цену →LCD SHEET PRINTED в сборе HL-3152CDW
1-5LY6586001 запросить цену →LCD SHEET PRINTED в сборе HL-3170CDW
1-5LR2064001 запросить цену →LCD SHEET PRINTED в сборе HL-3172CDW
2LY7951001 запросить цену →LED в сборе (SP) CHG
2-1LY6272001 запросить цену →FLAT шлейф крышка
3LV0921001 запросить цену →LED FLAT шлейф
4LV0945001 запросить цену →LED(Y) FLAT шлейф
5LY6277001 запросить цену →держатель HOOK
6LY6274001 запросить цену →Z пружина L
7LV0907001 запросить цену →LED CONTROL плата в сборе
8LV0934001 запросить цену →LED CONTROL FLAT шлейф
9LY6296001 запросить цену →TC LOCK ARM направляющая
10LY6250002 запросить цену →PAPER STOPPER HL-3140CW
10LY6250001 запросить цену →PAPER STOPPER HL-3150CDN

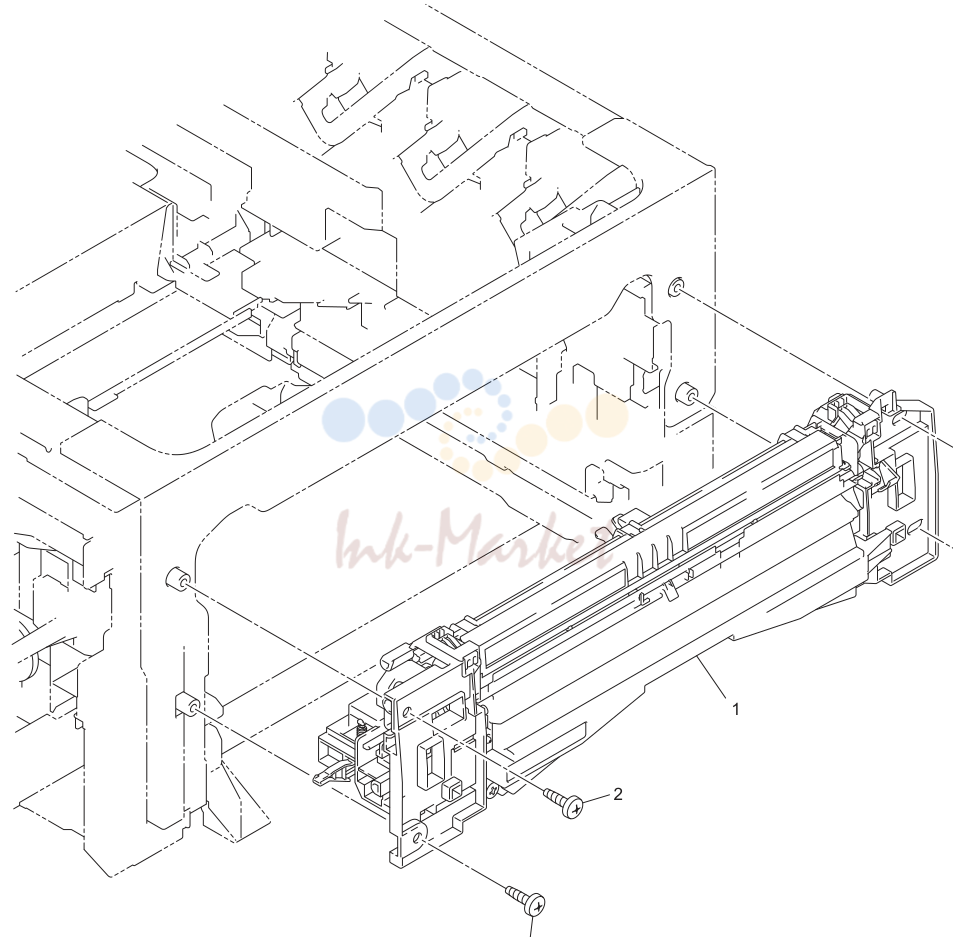

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LY7536002 запросить цену →PAPER FEED узел (SP) HL-3140CW
1LY7536001 запросить цену →PAPER FEED узел (SP) HL-3150CDN
2LU5693001 запросить цену →саморез BIND B M4X12

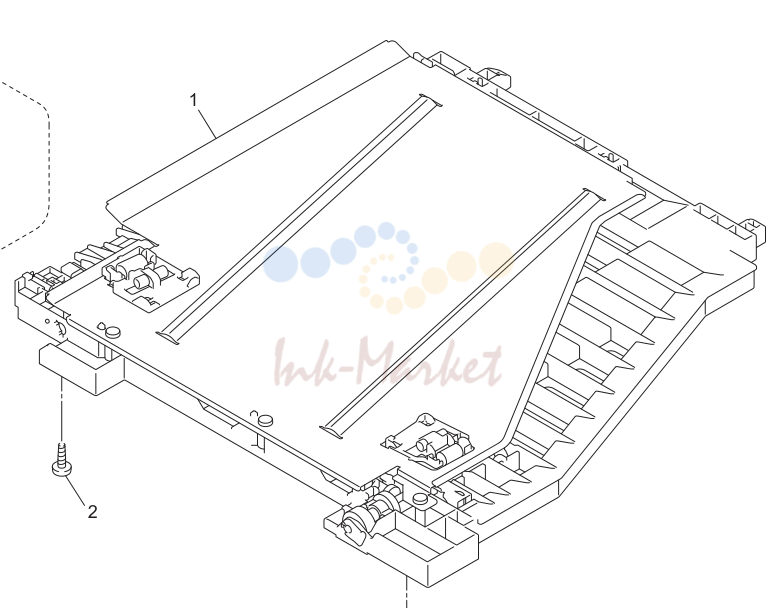

DUPLEX

DUPLEX

№АртикулНаименование
1LR2158001 запросить цену →DUPLEX TRAY A4 HL-3150CDN FOR ARL/CHN/GUL/SGP/KOR/IND CHG
1LR2155001 запросить цену →DUPLEX TRAY LTR HL-3150CDN FOR PHL/ARG/CHL CHG
2LU5693001 запросить цену →саморез BIND B M4X12 HL-3150CDN
3LR2161001 запросить цену →DUPLEX TRAY SIDE направляющая A4 HL-3150CDN FOR ARL/CHN/GUL/SGP/KOR/IND ADD
3LR2160001 запросить цену →DUPLEX TRAY SIDE направляющая LTR HL-3150CDN FOR PHL/ARG/CHL ADD

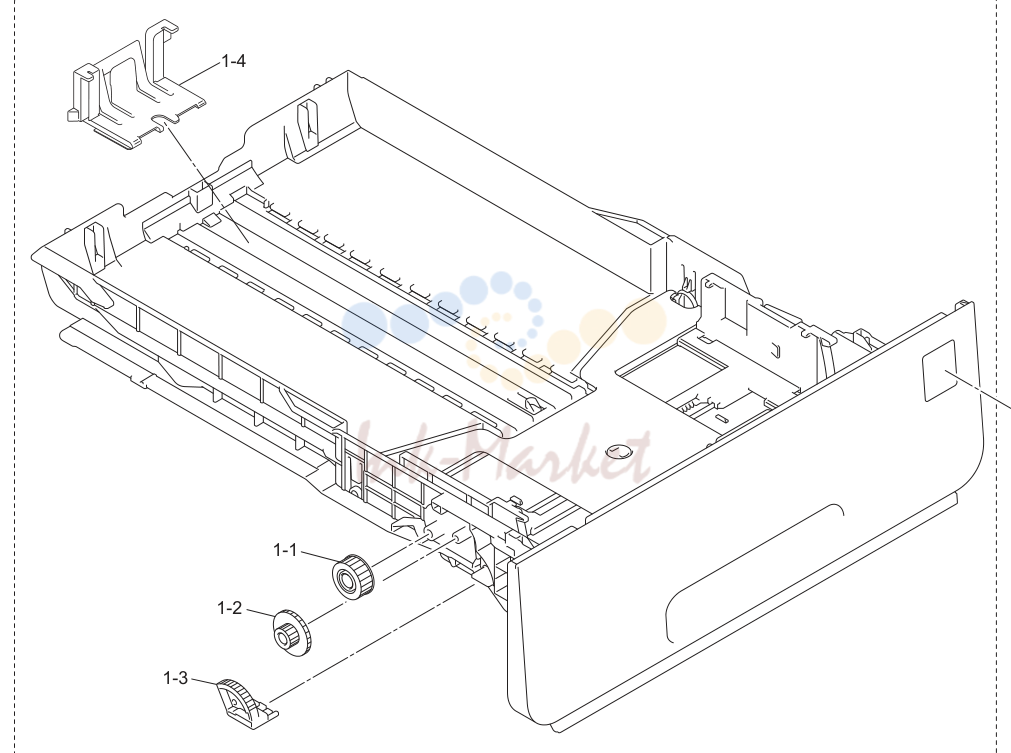

лоток бумаги

лоток бумаги

№АртикулНаименование
1LY6342002 запросить цену →лоток бумаги SX HL-3140CW
1LY6602001 под заказлоток бумаги DX HL-3150CDN
1-1LR0252001 запросить цену →шестерня Z19M10
1-2LR0253001 запросить цену →шестерня Z23M10Z14M75
1-3LY2202001 запросить цену →LIFT шестерня 46
1-4LY2204001 запросить цену →PAPER задний направляющая ADD
2LY6986001 запросить цену →COLOR LABEL HL-3140CW
2LY6423001 запросить цену →COLOR LABEL HL-3150CDN

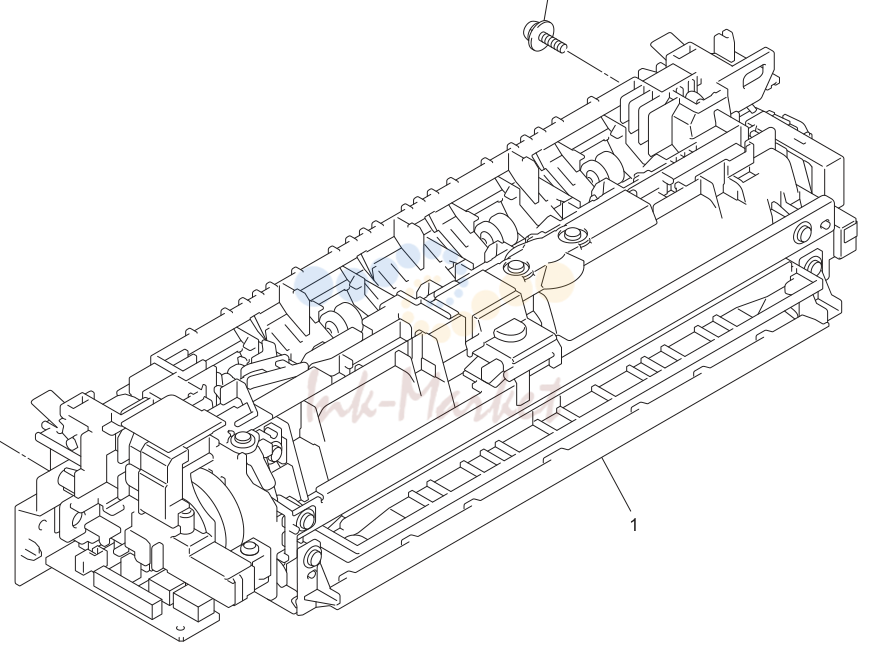

FUSER узел

FUSER узел

№АртикулНаименование
1LR2231001 запросить цену →FUSER узел 115V(SP)* HL-3140CW FOR US/CAN/BRZ CHG
1LR2232001 ✓ в наличииFUSER узел 230V(SP)* HL-3140CW FOR GER/UK/CHE/ITA/IBR/RUS/ CHG
1LR2233001 запросить цену →FUSER узел 230V(SP) HL-3142CW CHG
2LU6109001 запросить цену →саморез PAN(шайба)B M4X12DA

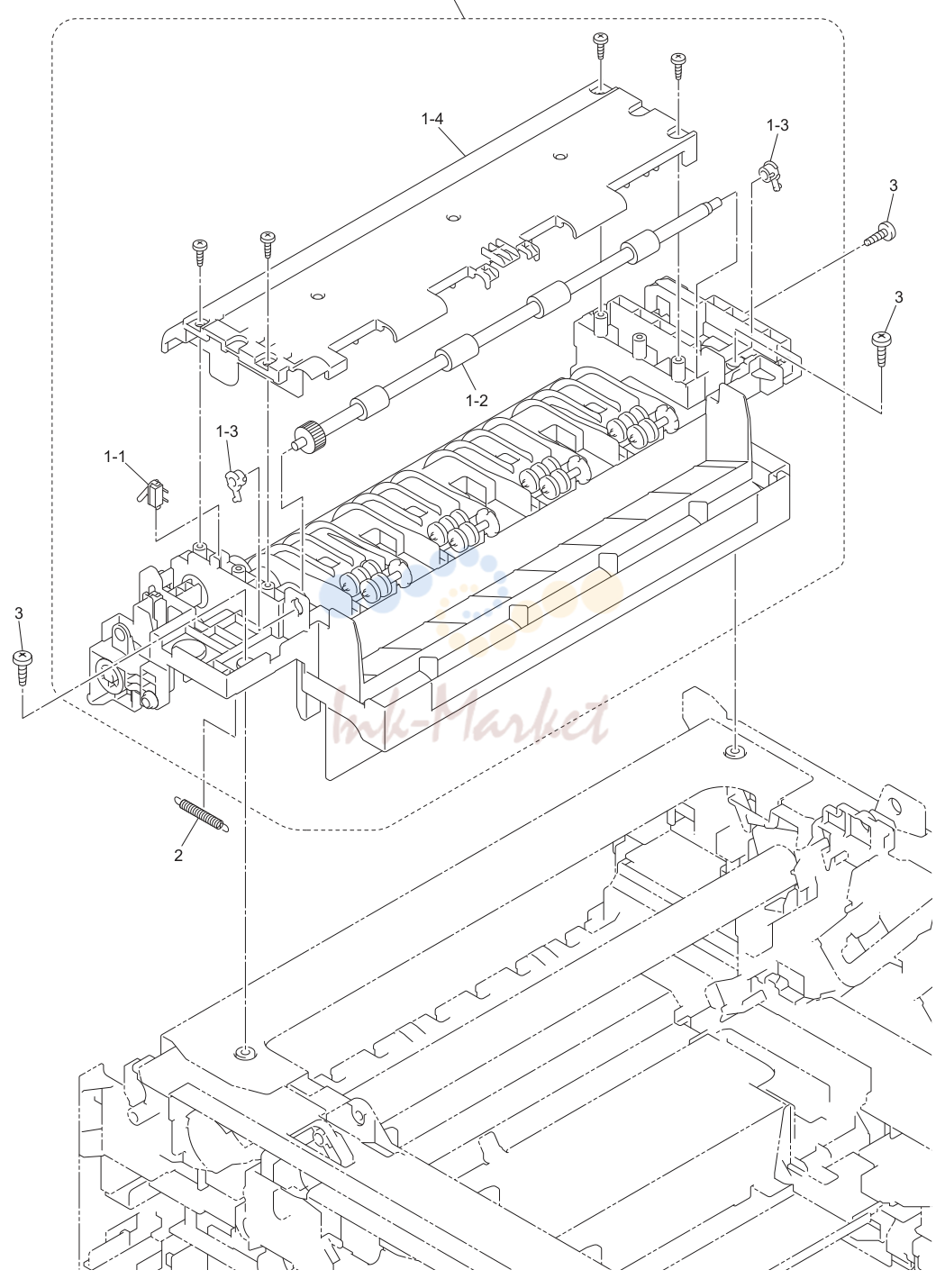

PAPER EJECT

PAPER EJECT

№АртикулНаименование
1LY6385002 запросить цену →PAPER EJECT в сборе SX HL-3140CW
1LY6603001 запросить цену →PAPER EJECT в сборе DX HL-3150CDN
1-1LV0927001 запросить цену →BACK крышка датчик жгут
1-2LY6397001 запросить цену →EJECT ролик в сборе
1-3LY0790001 запросить цену →EXIT ролик втулка R
1-4LY6401001 запросить цену →BACK крышка верхний
2LY6964001 запросить цену →COOLING ролик пружина L HL-3150CDN
3LU5693001 запросить цену →саморез BIND B M4X12

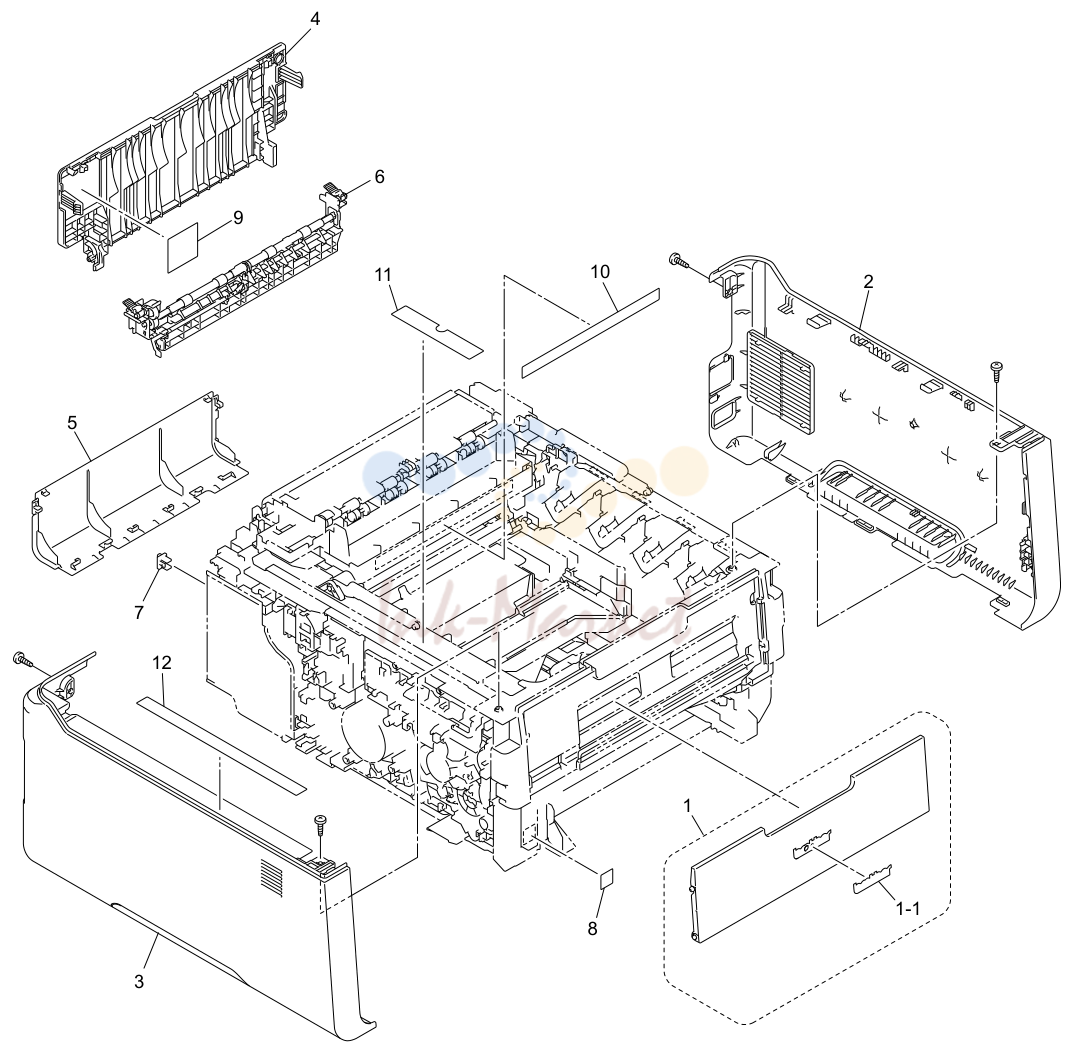

COVERS & LABELS

COVERS & LABELS

№АртикулНаименование
1LY7419002 запросить цену →передний крышка в сборе (SP) HL-3140CW
1LY7419001 запросить цену →передний крышка в сборе (SP) HL-3150CDN
1-1LY4852004 запросить цену →EMBLEM BROTHER SHEET BL HL-3140CW
1-1LY4852002 запросить цену →EMBLEM BROTHER SHEET BL HL-3150CDN
2LY6406001 запросить цену →SIDE крышка R
3LY6407001 запросить цену →SIDE крышка L HL-3140CW
3LY6612001 запросить цену →SIDE крышка L HL-3150CDN
4LY6409001 запросить цену →BACK крышка HL-3140CW
4LY6613001 запросить цену →BACK крышка в сборе HL-3150CDN
5LY6412001 запросить цену →BACK крышка нижний
6LY6413001 запросить цену →FUSER крышка в сборе
7LY0872001 запросить цену →LAN PORT CAP HL-3150CDN
8LY6425001 запросить цену →LABEL передний JAM 25X21
9LY6426001 запросить цену →LABEL H/SP CAUTION задний 44X41
10LR2032001 запросить цену →LABEL HEAT CAUTION F200 EU2 HL-3172CDW
10LY6427001 запросить цену →LABEL HEAT CAUTION F200 US HL-3140CW FOR US/CAN/BRZ
10LY6780001 запросить цену →LABEL HEAT CAUTION F200 EU HL-3140CW FOR GER/UK/CHE/ITA/RUS
10LY6782001 запросить цену →LABEL HEAT CAUTION F200 CHN HL-3150CDN FOR CHN
10LY6781001 запросить цену →LABEL HEAT CAUTION F200 OCE HL-3170CDW FOR ARL
10LY6824001 запросить цену →LABEL HEAT CAUTION F200 ASA HL-3150CDN FOR PHL/GUL/SGP/KOR/IND
11LY6428001 запросить цену →LABEL DR OPERATION 118X24
12LY6429001 запросить цену →LABEL SPRAY CAUTION 210

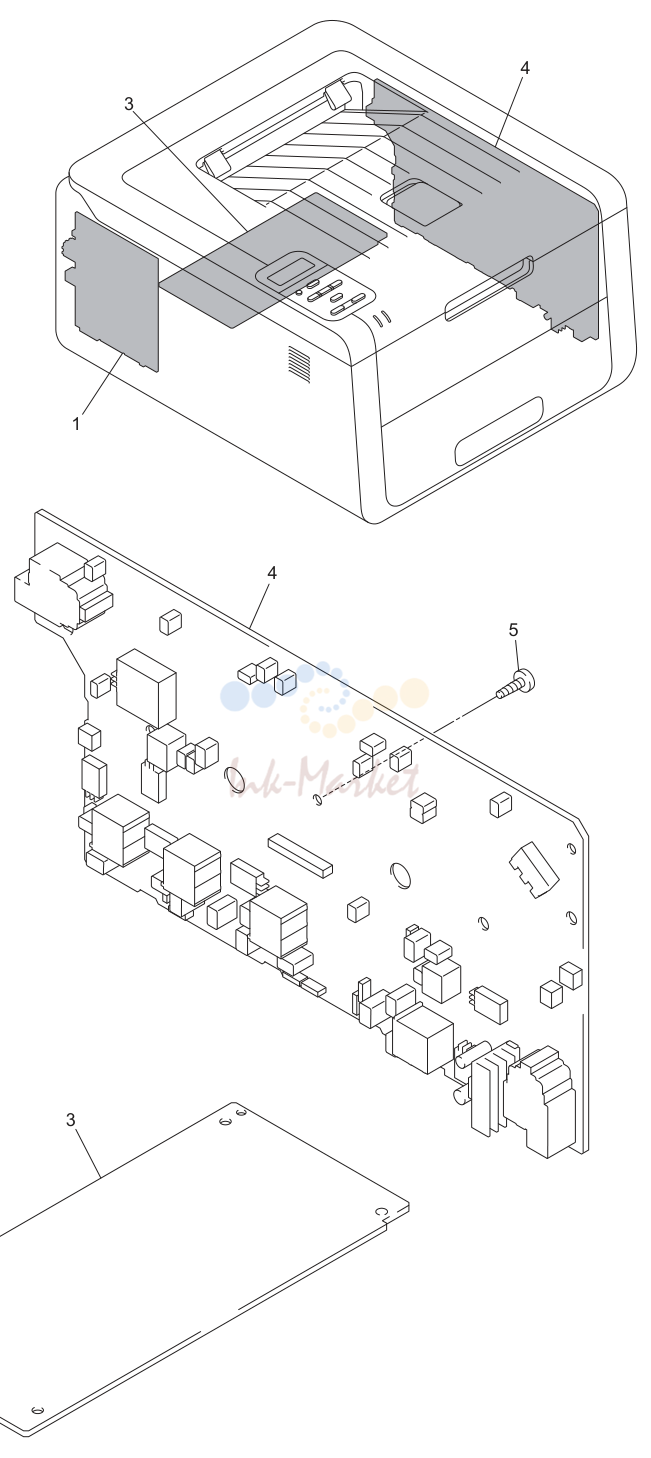

плата

плата

№АртикулНаименование
1LV0912001 запросить цену →MAIN плата B512348 ASSY1 DCL HL-3140CW EXCEPT FOR FSUS
1LV0912051 запросить цену →MAIN плата B512348 ASSY1 DCL (*) HL-3140CW FOR FSUS
1LV0912002 запросить цену →MAIN плата B512348 ASSY1 DCL HL-3142CW
1LV0897001 запросить цену →MAIN плата B512348 ASSY2 DCL HL-3150CDN
1LV0897002 запросить цену →MAIN плата B512348 ASSY2 DCL HL-3150CDW
1LV0897003 запросить цену →MAIN плата B512348 ASSY2 DCL HL-3152CDW
1LV0900001 запросить цену →MAIN плата B512348 ASSY3 DCL HL-3170CDW EXCEPT FOR FSUS
1LV0900051 запросить цену →MAIN плата B512348 ASSY3 DCL (*) HL-3170CDW FOR FSUS
1LV0900002 запросить цену →MAIN плата B512348 ASSY3 DCL HL-3172CDW
2LP2378001 запросить цену →саморез CUP S M3X8 SR
3LV0929001 запросить цену →LOW-VOLTAGE POWER SUPPLY HL-3140CW FOR US/CAN/BRZ
3LV0939001 запросить цену →LOW-VOLTAGE POWER SUPPLY HL-3140CW FOR GER/UK/CHE/ITA/FRA/BEL/
3LV1078001 запросить цену →LOW-VOLTAGE POWER SUPPLY HL-3140CW FOR RUS
4LV0928001 запросить цену →HIGHT-VOLTAGE POWER SUPPLY
5LU5693001 запросить цену →саморез BIND B M4X12

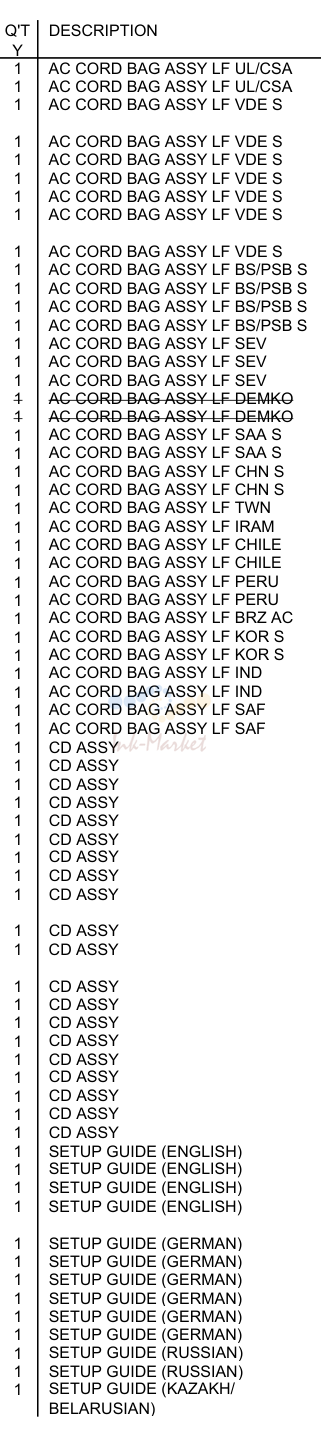

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LM9362001 запросить цену →AC CORD BAG в сборе LF UL/CSA HL-3140CW FOR US/CAN
1LV0364001 запросить цену →AC CORD BAG в сборе LF VDE S HL-3140CW FOR GER/ITA/RUS/FRA/BEL/NLD/
1LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S HL-3140CW FOR UK
1LT2259001 запросить цену →AC CORD BAG в сборе LF SEV HL-3140CW FOR CHE
1LG4720001 запросить цену →AC CORD BAG в сборе LF DEMKO HL-3140CW FOR PND del
1LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S HL-3150CDN FOR ARL
1LV1093001 запросить цену →AC CORD BAG в сборе LF CHN S HL-3150CDN FOR CHN chg
1LT1833001 запросить цену →AC CORD BAG в сборе LF TWN HL-3170CDW FOR TWN
1LT0925001 запросить цену →AC CORD BAG в сборе LF IRAM HL-3150CDN FOR ARG
1LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE HL-3150CDN FOR CHL
1LV0388001 запросить цену →AC CORD BAG в сборе LF PERU HL-3150CDN FOR CHL add
1LT0935001 запросить цену →AC CORD BAG в сборе LF KOR S HL-3150CDN FOR KOR
1LT0613001 запросить цену →AC CORD BAG в сборе LF IND HL-3170CDW FOR IND
1LG6404001 запросить цену →AC CORD BAG в сборе LF SAF HL-3150CDN FOR GUL
2LU6922001 запросить цену →CD в сборе HL-3142CW
2LY6830001 запросить цену →CD в сборе HL-3140CW FOR US
2LY7516001 запросить цену →CD в сборе HL-3140CW FOR CAN/BRZ
2LY6829001 запросить цену →CD в сборе HL-3140CW FOR GER/UK/CHE/ITA/FRA/BEL/ add
2LY7461001 запросить цену →CD в сборе HL-3170CDW FOR TWN
2LY6834001 запросить цену →CD в сборе HL-3150CDN FOR KOR
2LY6831001 запросить цену →CD в сборе HL-3140CW FOR RUS/CEE
2LY6833001 запросить цену →CD в сборе HL-3150CDN FOR CHN
2LY6835001 запросить цену →FOR GUL/SGP
3LY7162001 запросить цену →SETUP направляющая (ENGLISH) HL-3140CW FOR US/CAN/UK
3LR2038001 запросить цену →SETUP направляющая (GERMAN) HL-3140CW FOR GER/CHE chg
3LY7175001 запросить цену →SETUP направляющая (RUSSIAN) HL-3140CW FOR RUS
3LR2132001 запросить цену →HL-3140CW FOR RUS ADD
3LY7168001 запросить цену →SETUP направляющая (SPANISH) HL-3140CW FOR IBR
3LY7163001 запросить цену →SETUP направляющая (FRENCH) HL-3140CW FOR CAN
3LY7166001 запросить цену →SETUP направляющая (FRENCH) HL-3140CW FOR CHE/FRA/BEL/NLD
3LY7170001 запросить цену →SETUP направляющая (DUTCH) HL-3140CW FOR FRA/BEL/NLD
3LY7169001 запросить цену →SETUP направляющая (PORTUGUESE) HL-3140CW FOR IBR
3LY7176001 запросить цену →SETUP направляющая HL-3170CDW FOR CEE
3LY7177001 запросить цену →SETUP направляющая HL-3170CDW FOR CEE
3LY7167001 запросить цену →SETUP направляющая (ITALIAN) HL-3140CW FOR CHE/ITA
3LY7171001 запросить цену →SETUP направляющая (FINNISH) HL-3140CW FOR PND
3LY7172001 запросить цену →SETUP направляющая (DANISH) HL-3140CW FOR PND
3LY7173001 запросить цену →SETUP направляющая (NORWEGIAN) HL-3140CW FOR PND
3LY7174001 запросить цену →SETUP направляющая (SWEDISH) HL-3140CW FOR PND
3LY7182001 запросить цену →SETUP направляющая HL-3150CDN FOR CHN
3LY7183001 запросить цену →SETUP направляющая HL-3170CDW FOR TWN
3LY7164001 запросить цену →SETUP направляющая HL-3140CW FOR BRZ
3LY7181001 запросить цену →SETUP направляющая HL-3170CDW FOR KOR
3LY7178001 запросить цену →SETUP направляющая (TURKISH) HL-3150CDN FOR GUL
3LY7180001 запросить цену →SETUP направляющая HL-3150CDN FOR SGP
3LY7179001 запросить цену →SETUP направляющая (ARABIC) HL-3150CDN FOR GUL

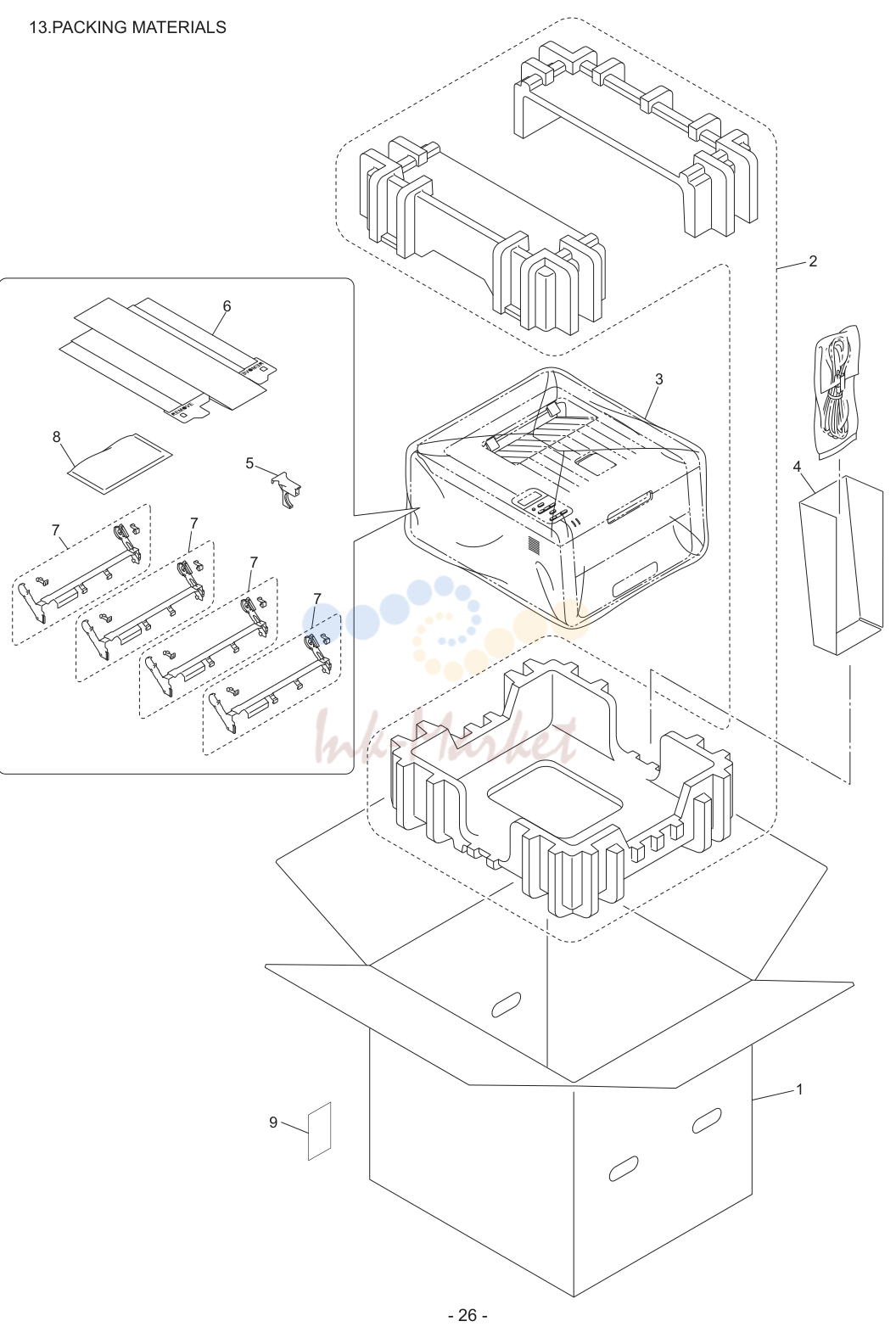

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LR2033001 запросить цену →CARTON HL-3142CW
1LR2034001 запросить цену →CARTON HL-3152CDW
1LR2035001 запросить цену →CARTON HL-3172CDW
1LY7071001 запросить цену →CARTON HL-3140CW FOR US
1LY7075001 запросить цену →CARTON HL-3140CW FOR CAN
1LY7099001 запросить цену →CARTON HL-3140CW FOR GER/UK/CHE/ITA/RUS/
1LY7105001 запросить цену →CARTON HL-3150CDN FOR PHL/GUL/SGP/KOR/IND
1LY7109001 запросить цену →CARTON HL-3170CDW FOR PHL/TWN/GUL/SGP/KOR/IND
1LY7077001 запросить цену →CARTON HL-3150CDN FOR ARG/CHL
1LY7100001 запросить цену →CARTON HL-3150CDW
1LY7080001 запросить цену →CARTON HL-3170CDW FOR US
1LY7084001 запросить цену →CARTON HL-3170CDW FOR CAN
1LY7101001 запросить цену →CARTON HL-3170CDW FOR GER/UK/CHE/ITA/IBR/RUS/
1LU6824001 запросить цену →CARTON HL-3150CDN FOR CHN chg
1LY7119001 запросить цену →CARTON HL-3170CDW FOR ARL
1LU6827001 запросить цену →chg
1LY7085001 запросить цену →CARTON HL-3170CDW FOR CHL
1LY7076001 запросить цену →CARTON HL-3140CW FOR BRZ
2LY6576001 запросить цену →POLYSTYRENE PAD в сборе HL-3140CW
2LY7067001 запросить цену →POLYSTYRENE PAD в сборе HL-3150CDN FOR CHN
4LY6745001 запросить цену →OPTION CARTON
5LU6110001 запросить цену →CLEANER LOCK
6LY6767001 запросить цену →REMOVE SHEET в сборе
7LU6840001 запросить цену →барабан STOPPER в сборе chg
8LY6785001 запросить цену →SILICA GEL HL-3140CW FOR GER/UK/CHE/ITA/RUS/
8LY6670001 запросить цену →SILICA GEL HL-3140CW FOR US/CAN/BRZ
LR2176001 запросить цену →CHINA ENERGY LABEL HL-3150CDN FOR CHN CHG
LR2177001 запросить цену →CHINA ENERGY LABEL HL-3170CDW FOR CHN CHG
Источник: Инк-Маркет.ру.
