Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

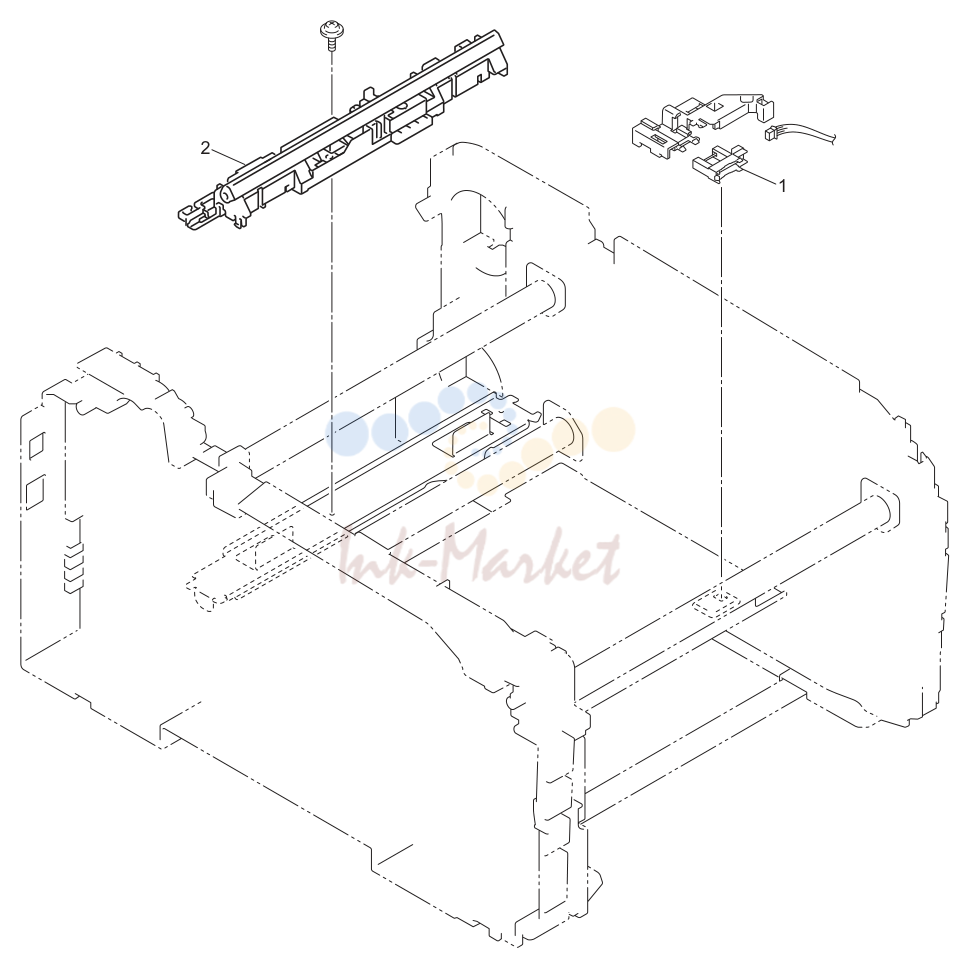

ENGINE рама узел

ENGINE рама узел

№АртикулНаименование
1LM9221001 запросить цену →WASTE тонер датчик
2LU6705001 запросить цену →REGISTRATION датчик держатель в сборе CHG
3LV0144001 запросить цену →REGISTRATION MARK R плата в сборе del
4LU5694001 запросить цену →саморез BIND B M3X10 del

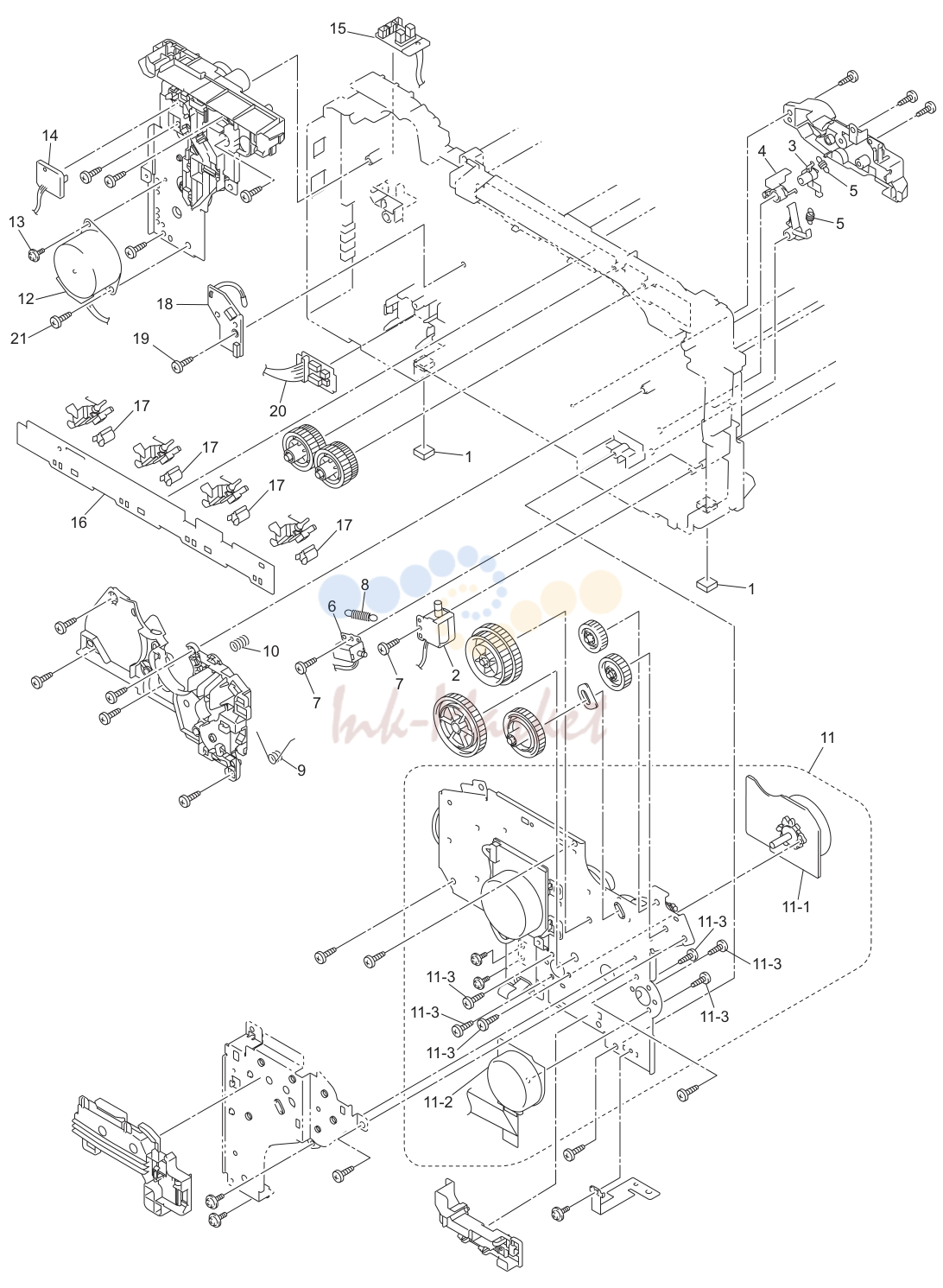

рама L & DRIVE узел

рама L & DRIVE узел

№АртикулНаименование
1LU5114001 запросить цену →RUBBER FOOT
2LU5084001 запросить цену →PF REGISTRATION соленоид
3LU6489001 запросить цену →LM HOOK B CHG
4LU5094001 запросить цену →LM HOOK C
5LR0910001 запросить цену →HOOK пружина BC10
6LU5102001 запросить цену →PICK-UP соленоид
7LU5694001 запросить цену →саморез BIND B M3X10
8LU2032001 запросить цену →PICK-UP соленоид рычаг пружина
9LU5104001 запросить цену →PICK-UP SECTOR шестерня пружина
10LU5098001 запросить цену →FRICTION пружина
11LU5115001 запросить цену →барабан DEVELOP DRIVE узел
11-1LU5123001 запросить цену →DEVELOP DRIVE мотор
11-2LU5160001 запросить цену →PAPER FEED мотор в сборе
11-3000300416 запросить цену →винт BIND M3X4
12LU5148001 запросить цену →FUSER/EJECT DRIVE мотор
13LU5691001 запросить цену →саморез CUP S M3X6 SR
14LV0140001 запросить цену →FUSER/EJECT DRIVE мотор датчик плата в сборе
15LV0136001 запросить цену →EJECT передний датчик плата в сборе
16LV0137001 запросить цену →тонер/NEW датчик плата в сборе
17UL9037001 запросить цену →PT датчик держатель
LV0138001 запросить цену →барабан мотор ORIGIN датчик плата в сборе
LU5694001 запросить цену →саморез BIND B M3X10
20LV0139001 запросить цену →REGISTRATION MARK RELAY плата в сборе
21LU5693001 запросить цену →саморез BIND B M4X12

рама R узел

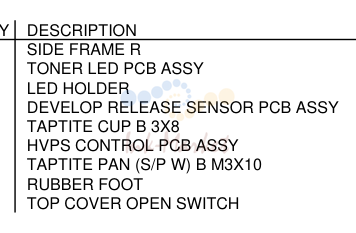

рама R узел

№АртикулНаименование
1LU5169001 запросить цену →SIDE рама R
2LV0152001 запросить цену →тонер LED плата в сборе
3LU5170001 запросить цену →LED держатель
4LV0188001 запросить цену →DEVELOP RELEASE датчик плата в сборе
5UU0552001 запросить цену →саморез CUP B 3X8
6LV0149001 запросить цену →HVPS CONTROL плата в сборе
8LU5114001 запросить цену →RUBBER FOOT
9LV0183001 запросить цену →TOP крышка OPEN SWITCH

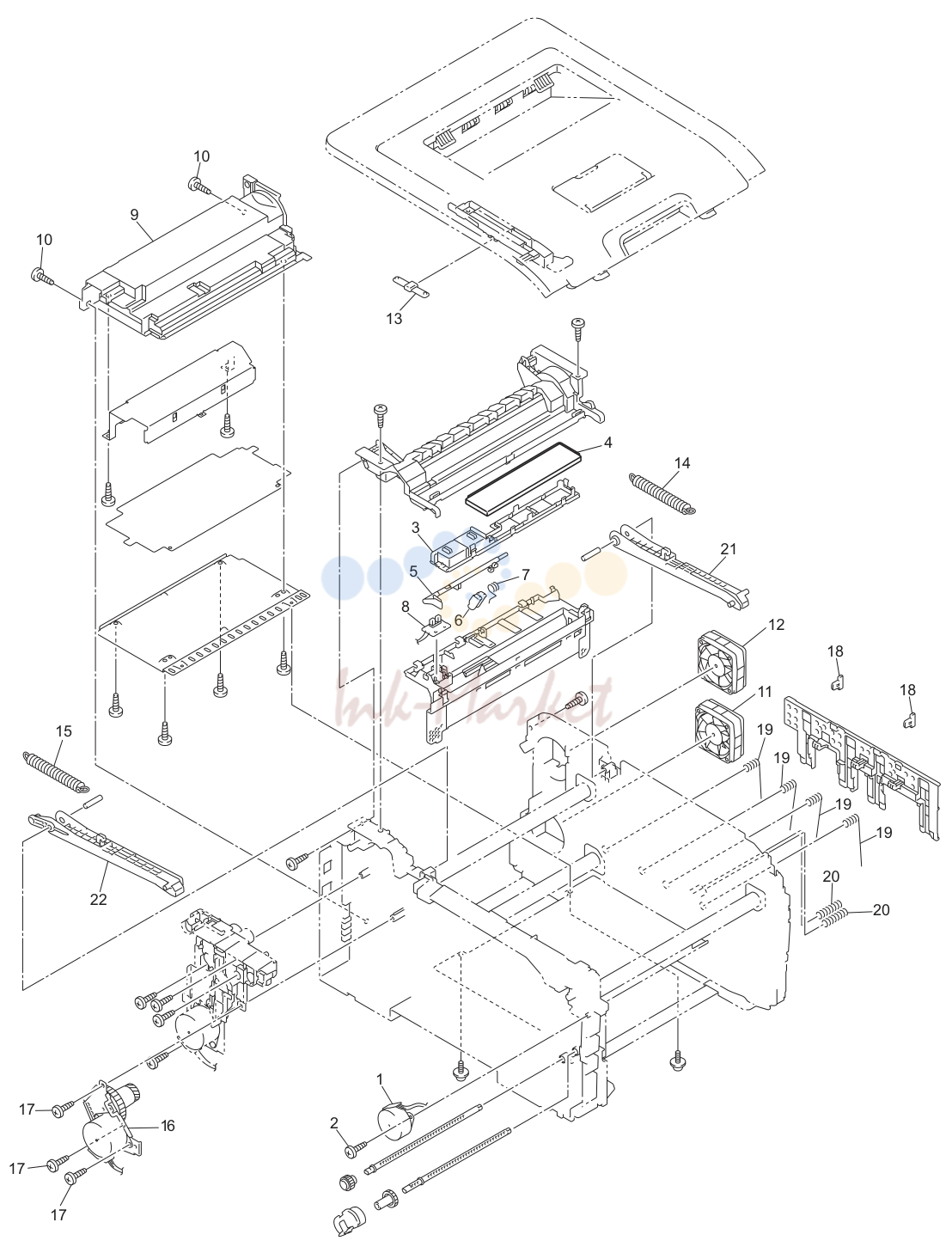

рама

рама

№АртикулНаименование
1LU5181001 запросить цену →DEVELOP RELEASE мотор в сборе
2085320516 запросить цену →саморез BIND S M3X5
3LU5190001 запросить цену →AIR FILTER держатель в сборе EXCEPT FOR IND CHG
3LU6525001 запросить цену →AIR FILTER держатель в сборе FOR IND
4LS8811001 запросить цену →OZONE FILTER в сборе chg
5LU5187001 запросить цену →PAPER EJECT задний ACTUATOR
6LU5188001 запросить цену →PAPER EJECT задний ACTUATOR TOP
7LU5189001 запросить цену →PAPER EJECT задний ACTUATOR пружина
8LV0141001 запросить цену →EJECT задний датчик плата в сборе
9LU5196001 запросить цену →LVPS крышка
10LU5693001 запросить цену →саморез BIND B M4X12
11LU5200001 запросить цену →LV вентилятор в сборе
12LU5202001 запросить цену →MAIN вентилятор в сборе
13LU5216001 запросить цену →ARM направляющая L крышка
14LU5217001 запросить цену →TC ARM пружина R
15LU6418001 запросить цену →TC ARM пружина L
16LU5227001 запросить цену →ремень DRIVE узел
17LU6109001 запросить цену →саморез PAN(шайба)B M4X12DA
18LU6330001 запросить цену →SPACER
19LU5172001 запросить цену →TR HEAD пружина
20LU5177001 запросить цену →ремень CLEANER пружина
21LU5180001 запросить цену →TOP крышка ARM R
22LU6009001 запросить цену →TOP крышка ARM L

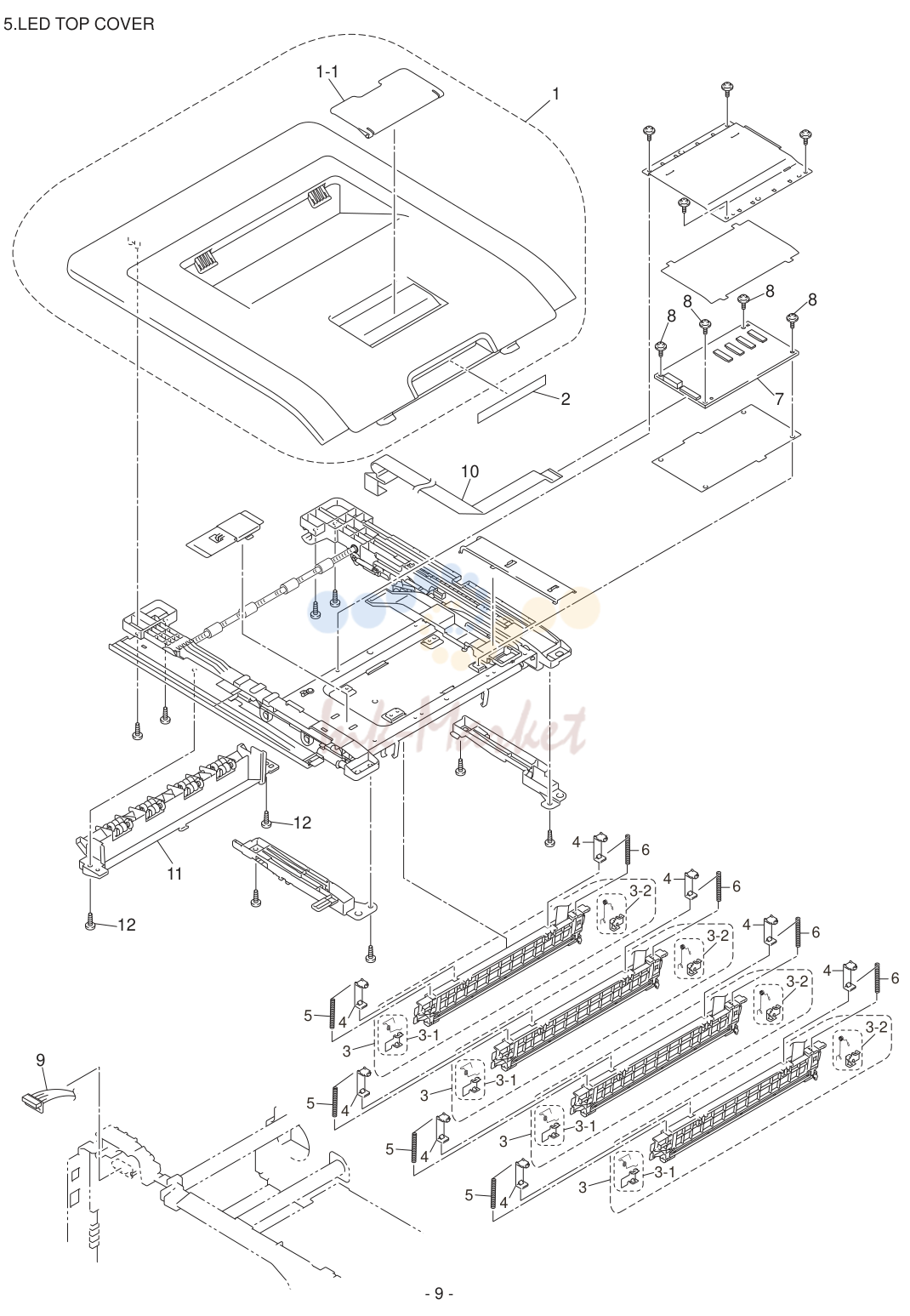

LED TOP крышка

LED TOP крышка

№АртикулНаименование
1LU5269001 запросить цену →TOP крышка SUB в сборе, HL-3040CN/3070CW
1LU5269002 запросить цену →TOP крышка SUB в сборе, HL-3045CN/3075CW
1-1LU5276001 запросить цену →SUPPORT FLAP, HL-3040CN/3070CW
1-1LU5276002 запросить цену →SUPPORT FLAP, HL-3045CN/3075CW
2LU5880001 запросить цену →LABEL DR OPERATION 175X21
3LU5831001 запросить цену →LED в сборе (SP)
3-1LU6592001 запросить цену →EARTH пружина L (SP) CHG
3-2LU6593001 запросить цену →EARTH пружина R (SP) CHG
4LU6238001 запросить цену →держатель HOOK, HL-3040CN/3070CW *1
4LU6535001 запросить цену →*1 add
5LU5253001 запросить цену →Z пружина L
6LU6063001 запросить цену →Z пружина R
7LV0441001 запросить цену →LED HEAD CONTROL плата в сборе
8LU5691001 запросить цену →саморез CUP S M3X6 SR
9LV0154001 запросить цену →LED POWER RELAY плата в сборе
10LV0170001 запросить цену →FFC жгут:MAIN-LED CTL
11LU5286001 запросить цену →INNER CHUTE 2 в сборе, HL-3040CN/3070CW
11LU5286002 запросить цену →INNER CHUTE 2 в сборе, HL-3045CN/3075CW
12LU5693001 запросить цену →саморез BIND B M4X12

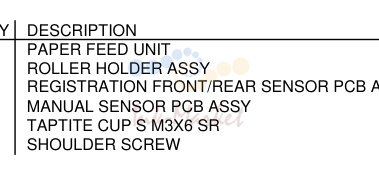

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LU5294001 запросить цену →PAPER FEED узел
1-1LU5311001 запросить цену →ролик держатель в сборе
1-2LV0151001 запросить цену →REGISTRATION передний/задний датчик плата в сборе
1-3LV0150001 запросить цену →MANUAL датчик плата в сборе
2LU5691001 запросить цену →саморез CUP S M3X6 SR
3LM3856001 запросить цену →SHOULDER винт

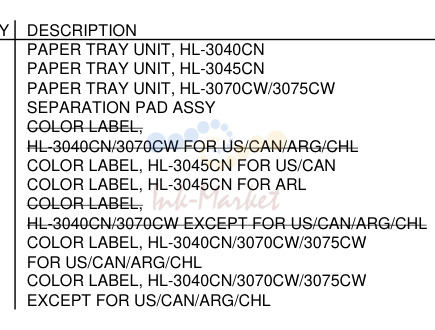

лоток бумаги

лоток бумаги

№АртикулНаименование
1LU5347001 запросить цену →лоток бумаги узел, HL-3040CN
1LU5347003 запросить цену →лоток бумаги узел, HL-3045CN
1LU5347002 запросить цену →лоток бумаги узел, HL-3070CW/3075CW
1-1LU5669001 запросить цену →отделения PAD в сборе
2LU6035001 запросить цену →COLOR LABEL, DEL
2LU6624001 запросить цену →COLOR LABEL, HL-3045CN FOR US/CAN
2LU6625001 запросить цену →COLOR LABEL, HL-3045CN FOR ARL
2LU6036001 запросить цену →COLOR LABEL, DEL
2LU6624002 запросить цену →COLOR LABEL, HL-3040CN/3070CW/3075CW
2LU6625002 запросить цену →COLOR LABEL, HL-3040CN/3070CW/3075CW

FUSER узел

FUSER узел

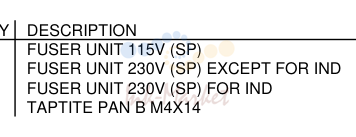

№АртикулНаименование
1LU5796001 запросить цену →FUSER узел 115V (SP)
1LU6566001 ✓ в наличииFUSER узел 230V (SP) EXCEPT FOR IND
1LU6500001 запросить цену →FUSER узел 230V (SP) FOR IND
2LJ0395001 запросить цену →саморез PAN B M4X14

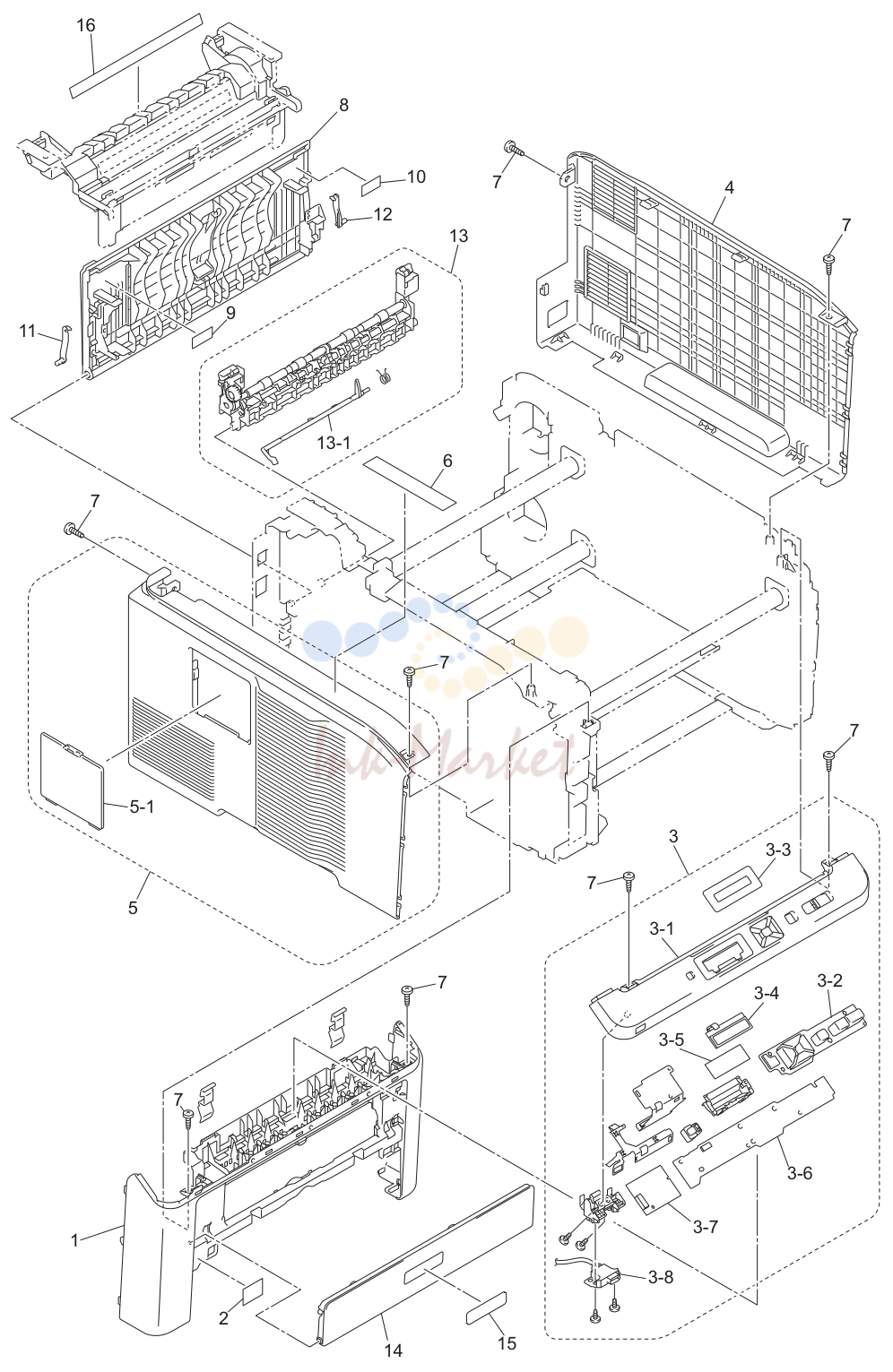

COVERS & LABELS

COVERS & LABELS

№АртикулНаименование
1LU6617001 запросить цену →передний крышка chg
2LU5877001 запросить цену →LABEL передний JAM 25X19
3LU5406001 запросить цену →панель управления крышка в сборе, HL-3040CN
3LU6618001 запросить цену →панель управления крышка в сборе, HL-3045CN
3LU5758001 запросить цену →панель управления крышка в сборе, HL-3070CW
3LU6621001 запросить цену →панель управления крышка в сборе, HL-3075CW
3-1LU5407001 запросить цену →PANEL крышка PRINTED в сборе, HL-3040CN
3-1LU6670001 запросить цену →PANEL крышка PRINTED в сборе, HL-3045CN
3-1LU5759001 запросить цену →PANEL крышка PRINTED в сборе, HL-3070CW
3-1LU6653001 запросить цену →PANEL крышка PRINTED в сборе, HL-3075CW
3-2LU5409001 запросить цену →RUBBER KEY PRINTED в сборе, HL-3040CN
3-2LU6622001 запросить цену →RUBBER KEY PRINTED в сборе, HL-3045CN/3075CW
3-2LU5780001 запросить цену →RUBBER KEY PRINTED в сборе, HL-3070CW
3-3LU5411001 запросить цену →LCD SHEET PRINTED в сборе, HL-3040CN
3-3LU6620001 запросить цену →LCD SHEET PRINTED в сборе, HL-3045CN
3-3LU5782001 запросить цену →LCD SHEET PRINTED в сборе, HL-3070CW
3-3LU6623001 запросить цену →LCD SHEET PRINTED в сборе, HL-3075CW
3-4LT0498001 запросить цену →LCD, HL-3040CN/3045CN
3-4LV0308001 запросить цену →LCD, HL-3070CW/3075CW
3-5LE7130001 запросить цену →BACK LIGHT плёнка, HL-3070CW/3075CW
3-6LV0153001 запросить цену →PANEL плата в сборе, HL-3040CN/3045CN
3-6LV0153002 запросить цену →PANEL плата в сборе, HL-3070CW/3075CW
3-7LT0963001 запросить цену →WIRELESS LAN плата в сборе, HL-3070CW/3075CW
3-8LV0261001 запросить цену →USB DIRECT INTERFACE RELAY плата в сборе, HL-3070CW/3075CW
4LU5419001 запросить цену →SIDE крышка R в сборе CHG
5LU5422001 запросить цену →SIDE крышка L в сборе
5-1LR0516002 запросить цену →ACCESS крышка
6LU5881001 запросить цену →LABEL SPRAY CAUTION F225
7LU5693001 запросить цену →саморез BIND B M4X12
8LU5426001 запросить цену →BACK крышка
9LU5876001 запросить цену →LABEL задний JAM48X22
10LU5878001 запросить цену →LABEL H/SP CAUTION задний 44X22
11LU5427001 запросить цену →BACK крышка STOPPER L
12LU6131001 запросить цену →BACK крышка STOPPER R
13LU5428001 запросить цену →FUSER крышка
13-1LU5440001 запросить цену →PAPER EJECT передний ACTUATOR
14LU5442001 запросить цену →MANUAL FEED SLOT в сборе, HL-3040CN
14LU5442003 запросить цену →MANUAL FEED SLOT в сборе, HL-3045CN
14LU5442002 запросить цену →MANUAL FEED SLOT в сборе, HL-3070CW/3075CW
15LU4163003 запросить цену →BROTHER EMBLEM 2, HL-3040CN
15LU4163005 запросить цену →BROTHER EMBLEM 2, HL-3045CN
15LU4163001 запросить цену →BROTHER EMBLEM 2, HL-3070CW/3075CW
16LU5879001 запросить цену →LABEL HEAT CAUTION FOR US/CAN/ARG/CHL add
16LU6173001 запросить цену →LABEL HEAT CAUTION add
16LU6385001 запросить цену →LABEL HEAT CAUTION FOR CHN
16LU6335001 запросить цену →LABEL HEAT CAUTION FOR ARL/TUR/GUL/SGP/KOR/IND add

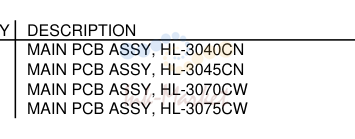

MAIN плата

MAIN плата

№АртикулНаименование
1LV0147073 запросить цену →MAIN плата в сборе, HL-3040CN B512293
1LV0147077 запросить цену →MAIN плата в сборе, HL-3045CN B512293
1LV0147074 запросить цену →MAIN плата в сборе, HL-3070CW B512293
1LV0147078 запросить цену →MAIN плата в сборе, HL-3075CW B512293

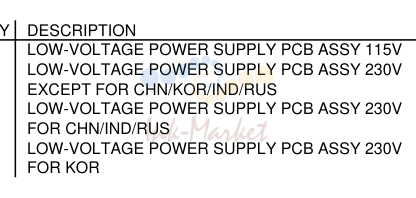

LVPS

LVPS

№АртикулНаименование
1LV0327001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 115V
1LV0320001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 230V
1LV0381001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 230V
1LV0665001 запросить цену →LOW-VOLTAGE POWER SUPPLY плата в сборе 230V

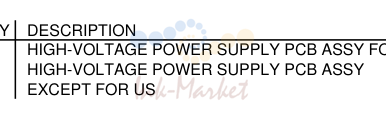

HVPS

HVPS

№АртикулНаименование
1LV0342001 запросить цену →HIGH-VOLTAGE POWER SUPPLY плата в сборе FOR US
1LV0146001 ✓ в наличииHIGH-VOLTAGE POWER SUPPLY плата в сборе

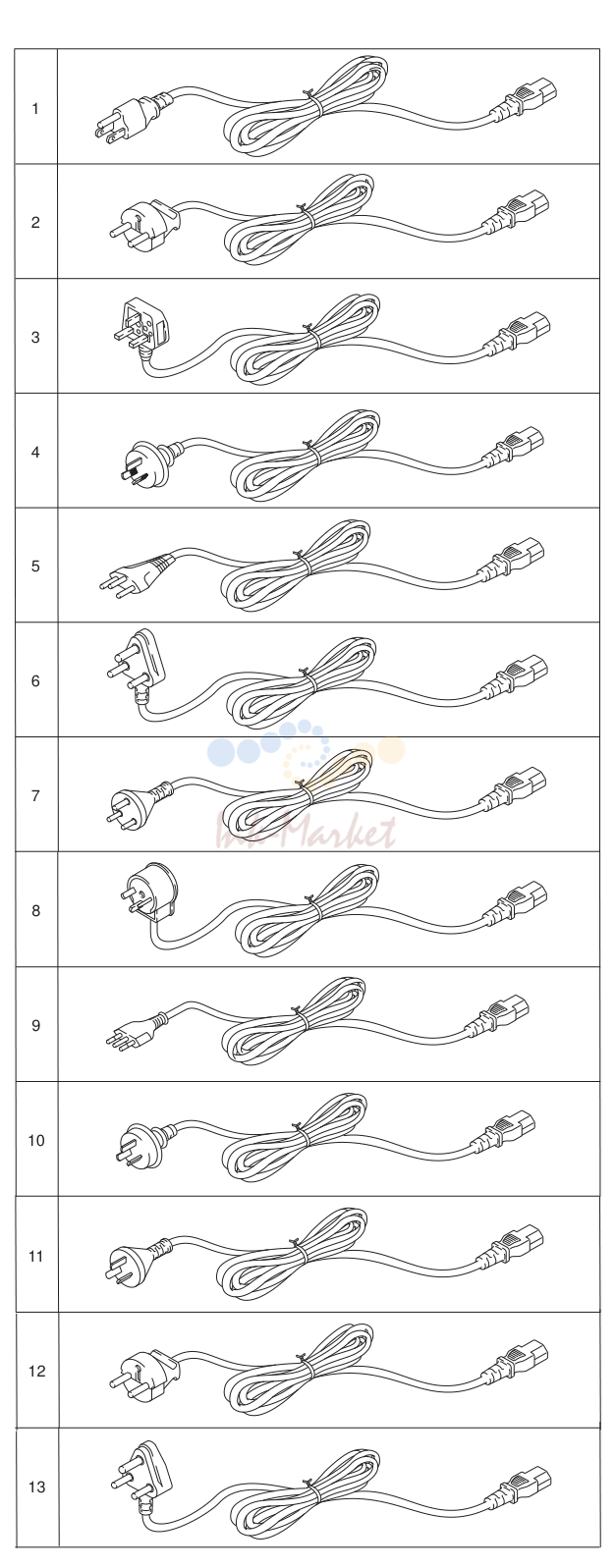

AC CORD

AC CORD

№АртикулНаименование
1LG4400001 запросить цену →AC CORD BAG в сборе LF UL/CSA
2LV0364001 запросить цену →AC CORD BAG в сборе LF VDE S chg
3LV0368001 запросить цену →AC CORD BAG в сборе LF BS/PSB S chg
4LV0366001 запросить цену →AC CORD BAG в сборе LF SAA S chg
5LT2259001 запросить цену →AC CORD BAG в сборе LF SEV chg
6LG6404001 запросить цену →AC CORD BAG в сборе LF SAF
7LG4720001 запросить цену →AC CORD BAG в сборе LF DEMKO
8LG7005001 запросить цену →AC CORD BAG в сборе LF ISRAEL
9LG6207001 запросить цену →AC CORD BAG в сборе LF CHILE
10LT0925001 запросить цену →AC CORD BAG в сборе LF IRAM
11LV1093001 запросить цену →AC CORD BAG в сборе LF CHN S CHG
12LV0667001 запросить цену →AC CORD BAG в сборе LF KOR S
13LT0613001 запросить цену →AC CORD BAG в сборе LF IND

ACCESSORIES

ACCESSORIES

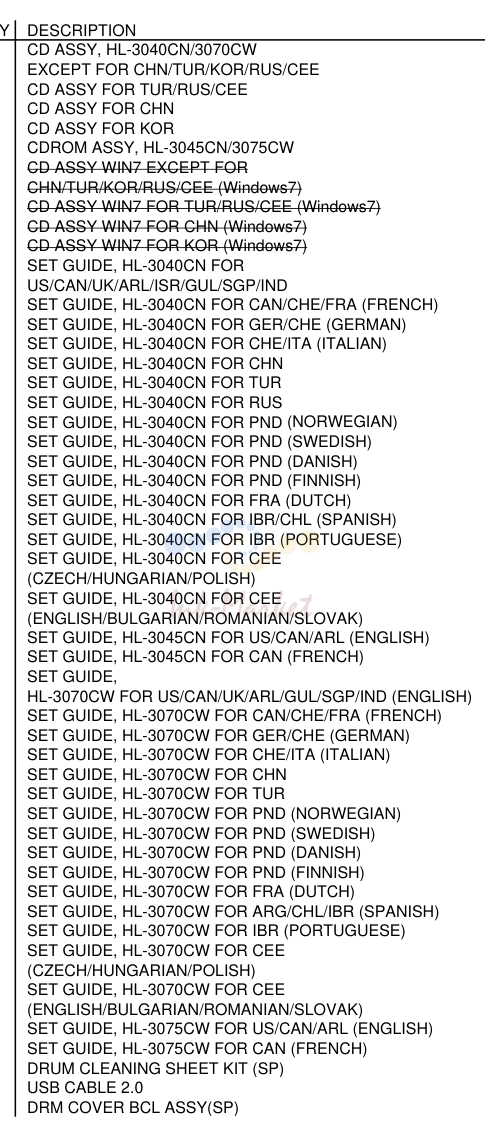

№АртикулНаименование
1LU6628001 запросить цену →CD в сборе, HL-3040CN/3070CW chg
1LU6629001 запросить цену →CD в сборе FOR TUR/RUS/CEE chg
1LU6630001 запросить цену →CD в сборе FOR CHN chg
1LU6632001 запросить цену →CD в сборе FOR KOR chg
1LU6627001 запросить цену →CDROM в сборе, HL-3045CN/3075CW
1LU6425001 запросить цену →CD в сборе WIN7 EXCEPT FOR del
1LU6426001 запросить цену →CD в сборе WIN7 FOR TUR/RUS/CEE (Windows7) del
1LU6428001 запросить цену →CD в сборе WIN7 FOR CHN (Windows7) del
1LU6430001 запросить цену →CD в сборе WIN7 FOR KOR (Windows7) del
2LU6077001 запросить цену →SET направляющая, HL-3040CN FOR
2LU6079001 запросить цену →SET направляющая, HL-3040CN FOR CAN/CHE/FRA (FRENCH)
2LU6078001 запросить цену →SET направляющая, HL-3040CN FOR GER/CHE (GERMAN)
2LU6081001 запросить цену →SET направляющая, HL-3040CN FOR CHE/ITA (ITALIAN)
2LU6225001 запросить цену →SET направляющая, HL-3040CN FOR CHN
2LU6091001 запросить цену →SET направляющая, HL-3040CN FOR TUR
2LU6088001 запросить цену →SET направляющая, HL-3040CN FOR RUS
2LU6084001 запросить цену →SET направляющая, HL-3040CN FOR PND (NORWEGIAN)
2LU6085001 запросить цену →SET направляющая, HL-3040CN FOR PND (SWEDISH)
2LU6086001 запросить цену →SET направляющая, HL-3040CN FOR PND (DANISH)
2LU6087001 запросить цену →SET направляющая, HL-3040CN FOR PND (FINNISH)
2LU6080001 запросить цену →SET направляющая, HL-3040CN FOR FRA (DUTCH)
2LU6082001 запросить цену →SET направляющая, HL-3040CN FOR IBR/CHL (SPANISH)
2LU6083001 запросить цену →SET направляющая, HL-3040CN FOR IBR (PORTUGUESE)
2LU6089001 запросить цену →SET направляющая, HL-3040CN FOR CEE
2LU6090001 запросить цену →SET направляющая, HL-3040CN FOR CEE
2LU6635001 запросить цену →SET направляющая, HL-3045CN FOR US/CAN/ARL (ENGLISH)
2LU6636001 запросить цену →SET направляющая, HL-3045CN FOR CAN (FRENCH)
2LU6092001 запросить цену →SET направляющая
2LU6094001 запросить цену →SET направляющая, HL-3070CW FOR CAN/CHE/FRA (FRENCH)
2LU6093001 запросить цену →SET направляющая, HL-3070CW FOR GER/CHE (GERMAN)
2LU6096001 запросить цену →SET направляющая, HL-3070CW FOR CHE/ITA (ITALIAN)
2LU6226001 запросить цену →SET направляющая, HL-3070CW FOR CHN
2LU6106001 запросить цену →SET направляющая, HL-3070CW FOR TUR
2LU6099001 запросить цену →SET направляющая, HL-3070CW FOR PND (NORWEGIAN)
2LU6100001 запросить цену →SET направляющая, HL-3070CW FOR PND (SWEDISH)
2LU6101001 запросить цену →SET направляющая, HL-3070CW FOR PND (DANISH)
2LU6102001 запросить цену →SET направляющая, HL-3070CW FOR PND (FINNISH)
2LU6095001 запросить цену →SET направляющая, HL-3070CW FOR FRA (DUTCH)
2LU6097001 запросить цену →SET направляющая, HL-3070CW FOR ARG/CHL/IBR (SPANISH)
2LU6098001 запросить цену →SET направляющая, HL-3070CW FOR IBR (PORTUGUESE)
2LU6104001 запросить цену →SET направляющая, HL-3070CW FOR CEE
2LU6105001 запросить цену →SET направляющая, HL-3070CW FOR CEE
2LU6655001 запросить цену →SET направляющая, HL-3075CW FOR US/CAN/ARL (ENGLISH)
2LU6656001 запросить цену →SET направляющая, HL-3075CW FOR CAN (FRENCH)
3LU6123001 запросить цену →барабан CLEANING SHEET KIT (SP)
4LJ9803001 запросить цену →USB шлейф 2.0
5LU6542001 запросить цену →DRM крышка BCL в сборе(SP) add

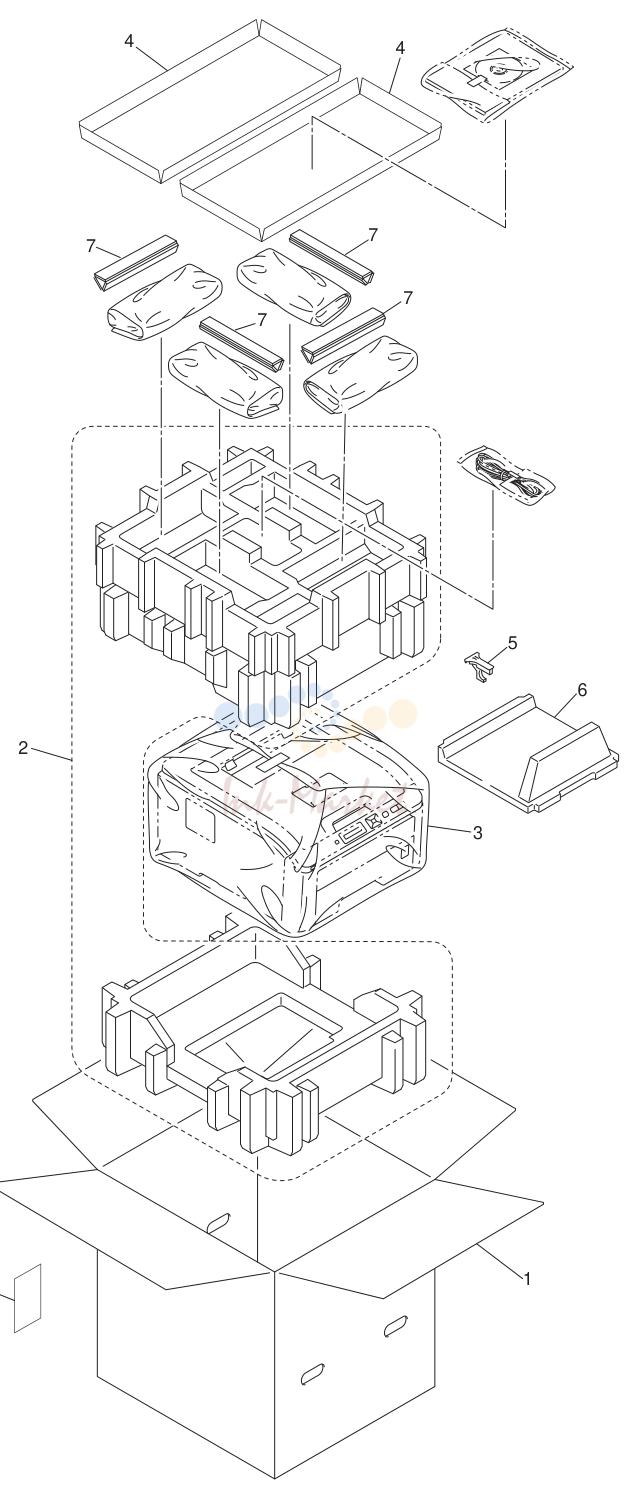

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LU6163001 запросить цену →CARTON, HL-3040CN FOR US
1LU6167001 запросить цену →CARTON, HL-3040CN FOR CAN
1LU6211001 запросить цену →CARTON, HL-3040CN FOR GER/CHE
1LU6174001 запросить цену →CARTON, HL-3040CN FOR UK/ISR/RUS/PND/CEE
1LU6336001 запросить цену →CARTON, HL-3040CN FOR ARL
1LU6550001 запросить цену →CARTON, HL-3040CN FOR SGP/GUL/IND add
1LU6213001 запросить цену →CARTON, HL-3040CN FOR ITA/IBR
1LU6391001 запросить цену →CARTON, HL-3040CN FOR CHN
1LU6387001 запросить цену →CARTON, HL-3040CN FOR TUR
1LU6172001 запросить цену →CARTON, HL-3040CN FOR CHL
1LU6448001 запросить цену →CARTON, HL-3040CN FOR KOR
1LU6590001 запросить цену →CARTON, HL-3040CN FOR IND DEL
1LU6212001 запросить цену →CARTON, HL-3040CN FOR FRA
1LU6639001 запросить цену →CARTON, HL-3045CN FOR US
1LU6649001 запросить цену →CARTON, HL-3045CN FOR CAN
1LU6647001 запросить цену →CARTON, HL-3045CN FOR ARL
1LU6287001 запросить цену →CARTON, HL-3070CW FOR US
1LU6291001 запросить цену →CARTON, HL-3070CW FOR CAN
1LU6325001 запросить цену →CARTON, HL-3070CW FOR GER/UK/CHE/ITA/PND/FRA/IBR/CEE
1LU6407001 запросить цену →CARTON, HL-3070CW FOR ARL
1LU6551001 запросить цену →CARTON, HL-3070CW FOR SGP/GUL/IND add
1LU6397001 запросить цену →CARTON, HL-3070CW FOR CHN
1LU6411001 запросить цену →CARTON, HL-3070CW FOR TUR
1LU6293001 запросить цену →CARTON, HL-3070CW FOR ARG/CHL
1LU6589001 запросить цену →CARTON, HL-3070CW FOR IND DEL
1LU6657001 запросить цену →CARTON, HL-3075CW FOR US
1LU6665001 запросить цену →CARTON, HL-3075CW FOR CAN
1LU6668001 запросить цену →CARTON, HL-3075CW FOR ARL
2LU5659001 запросить цену →POLYSTYRENE PAD в сборе
3LU6051001 запросить цену →PE BAG 900X900H
4LU5662001 запросить цену →OPTION CARTON
5LU6110001 запросить цену →WASTE тонер BOX LOCK
6LU6235001 запросить цену →PAD PAPER chg
7LU6423001 запросить цену →FIXING CARTON
8LU6700001 запросить цену →CHINA ENERGY LABEL, HL-3040CN FOR CHN ADD
8LU6701001 запросить цену →CHINA ENERGY LABEL, HL-3070CW FOR CHN ADD
8LY1694001 запросить цену →CHINA ENERGY LABEL, HL-4150CDN FOR CHN ADD
8LY1695001 запросить цену →CHINA ENERGY LABEL, HL-4570CDW FOR CHN ADD
Источник: Инк-Маркет.ру.
