Brother HL 2700CN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- TOP AND RIGHT SIDE PARTS
- LEFT SIDE PARTS
- задний SIDE PARTS
- FUSER узел PARTS
- PAPER EXIT узел PARTS
- ACCESSORIES & PACKING
- AC CORD
- DUPLEX узел
- нижний FEEDER

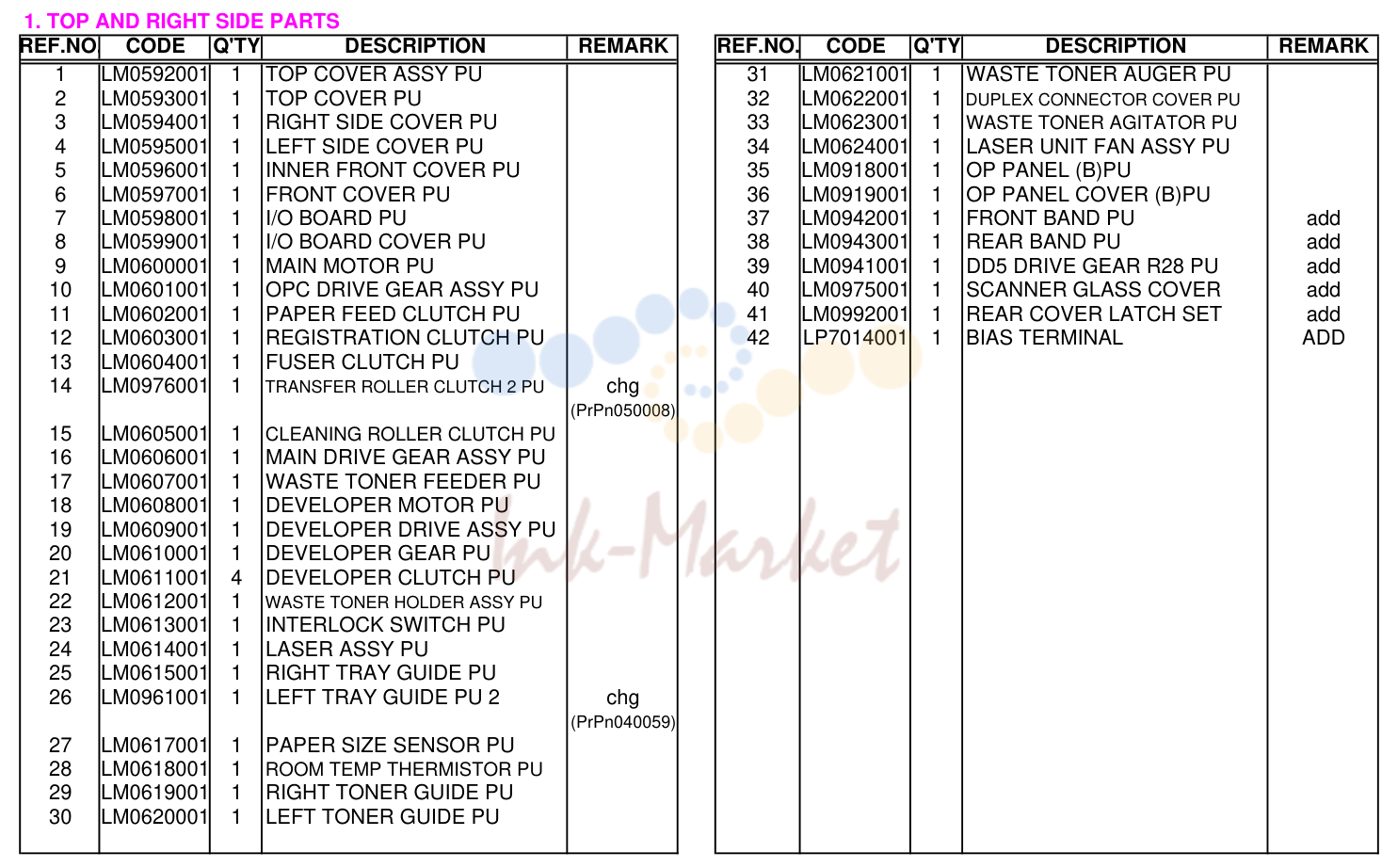

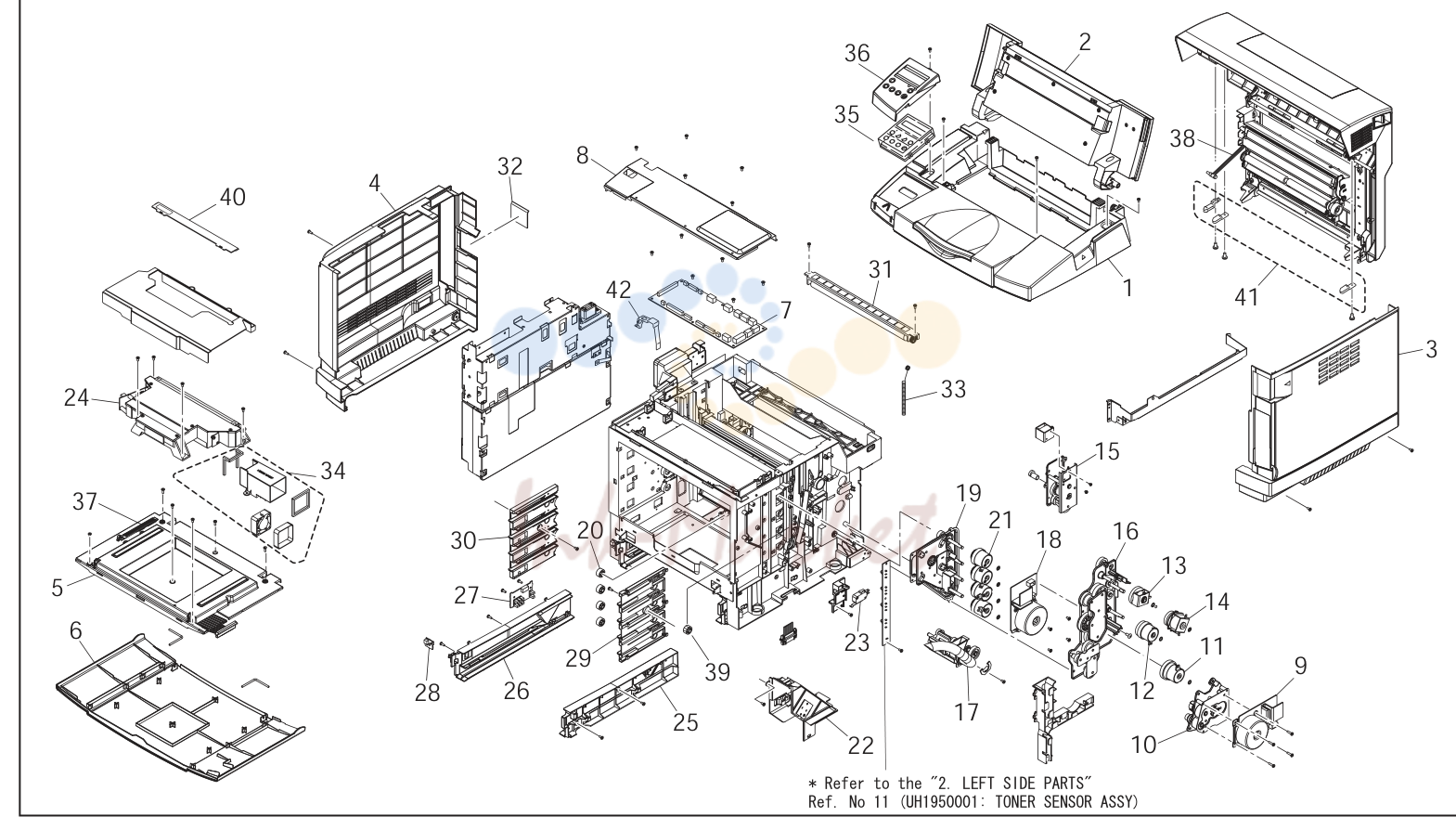

TOP AND RIGHT SIDE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0592001 запросить цену → | TOP крышка в сборе PU 31 LM0621001 1 WASTE тонер AUGER PU |
| 2 | LM0593001 запросить цену → | TOP крышка PU 32 LM0622001 1 |
| 3 | LM0594001 запросить цену → | RIGHT SIDE крышка PU 33 LM0623001 1 |
| 4 | LM0595001 запросить цену → | LEFT SIDE крышка PU 34 LM0624001 1 лазер-узел вентилятор в сборе PU |
| 5 | LM0596001 запросить цену → | INNER передний крышка PU 35 LM0918001 1 OP PANEL (B)PU |
| 6 | LM0597001 запросить цену → | передний крышка PU 36 LM0919001 1 OP PANEL крышка (B)PU |
| 7 | LM0598001 запросить цену → | I/O BOARD PU 37 LM0942001 1 передний BAND PU add |
| 8 | LM0599001 запросить цену → | I/O BOARD крышка PU 38 LM0943001 1 задний BAND PU add |
| 9 | LM0600001 запросить цену → | главный мотор PU 39 LM0941001 1 DD5 DRIVE шестерня R28 PU add |
| 10 | LM0601001 запросить цену → | OPC DRIVE шестерня в сборе PU 40 LM0975001 1 SCANNER GLASS крышка add |
| 11 | LM0602001 под заказ | PAPER FEED муфта PU 41 LM0992001 1 задний крышка LATCH SET add |
| 12 | LM0603001 запросить цену → | REGISTRATION муфта PU 42 LP7014001 1 BIAS TERMINAL ADD |
| 13 | LM0604001 запросить цену → | FUSER муфта PU |
| 14 | LM0976001 запросить цену → | chg |
| 15 | LM0605001 запросить цену → | CLEANING ролик муфта PU |
| 16 | LM0606001 запросить цену → | MAIN DRIVE шестерня в сборе PU |
| 17 | LM0607001 запросить цену → | WASTE тонер FEEDER PU |
| 18 | LM0608001 запросить цену → | DEVELOPER мотор PU |
| 19 | LM0609001 запросить цену → | DEVELOPER DRIVE в сборе PU |
| 20 | LM0610001 запросить цену → | DEVELOPER шестерня PU |
| 21 | LM0611001 запросить цену → | DEVELOPER муфта PU |
| 23 | LM0613001 запросить цену → | INTERLOCK SWITCH PU |
| 24 | LM0614001 запросить цену → | LASER в сборе PU |
| 25 | LM0615001 запросить цену → | RIGHT TRAY направляющая PU |
| 26 | LM0961001 запросить цену → | LEFT TRAY направляющая PU 2 chg |
| 27 | LM0617001 запросить цену → | PAPER SIZE датчик PU |
| 28 | LM0618001 запросить цену → | ROOM TEMP термистор PU |
| 29 | LM0619001 запросить цену → | RIGHT тонер направляющая PU |
| 30 | LM0620001 запросить цену → | LEFT тонер направляющая PU |

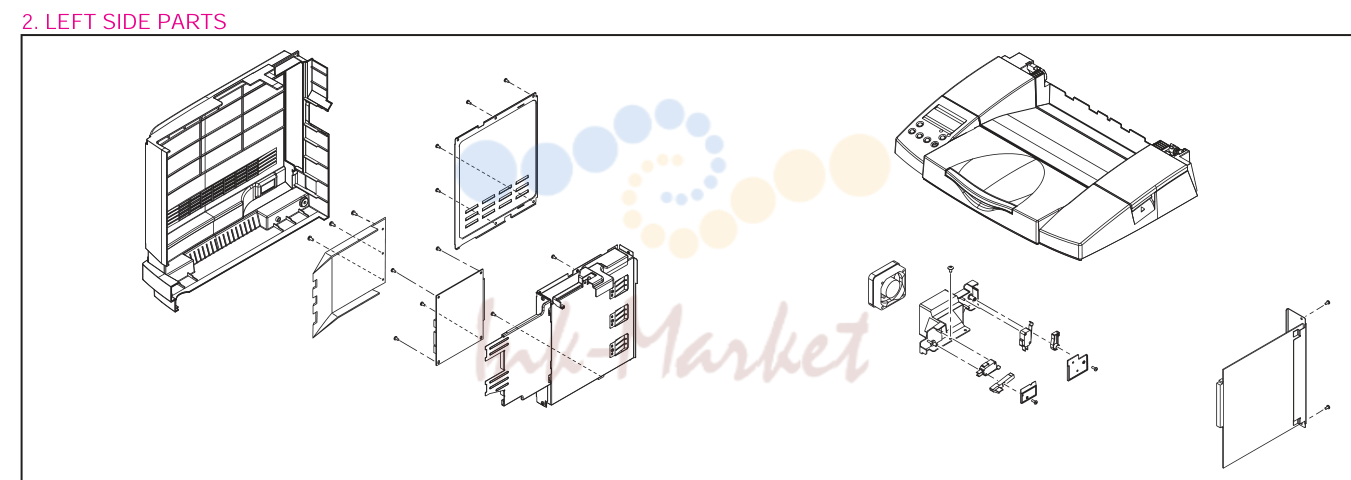

LEFT SIDE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM9499001 запросить цену → | ENGINE CONTROLLER BOARD CHG |
| 2 | LJ9521001 запросить цену → | HV POWER SUPPLY PU |
| 3 | LG6735001 запросить цену → | LV POWER SUPPLY (110V) ROHS chg |
| 3 | LG6736001 запросить цену → | LV POWER SUPPLY (220V) ROHS chg |
| 4 | LM0625001 запросить цену → | POWER SUPPLY BRACKET |
| 4 | LM0626001 запросить цену → | POWER SUPPLY BRACKET |
| 5 | LM0627001 запросить цену → | POWER SUPPLY вентилятор PU |
| 6 | LM0613001 запросить цену → | INTERLOCK SWITCH PU |
| 8 | LM0630001 запросить цену → | FUSER CONNECTOR PU |
| 9 | LM0631001 запросить цену → | тонер RETRACT соленоид PU |
| 10 | LM0632001 запросить цену → | тонер RETRACT CAM PU |
| 11 | UH1950001 запросить цену → | тонер датчик в сборе |
| 12 | LM0633001 запросить цену → | тонер PRESENT датчик PU |
| 13 | UH1949001 запросить цену → | ремень датчик |
| 14 | LM0928001 запросить цену → | EARTH TERMINAL (L) PU add |
| 15 | LM0963001 запросить цену → | SL5 PS воздуховод del |
задний SIDE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0634001 запросить цену → | PAPER направляющая (A) PU |
| 2 | LM0635001 запросить цену → | PAPER направляющая (B) PU |
| 3 | UH1948001 запросить цену → | PAPER датчик |
| 4 | LJ2243001 запросить цену → | OHP датчик |
| 5 | UH1948001 запросить цену → | PAPER датчик |
| 6 | LM0637001 запросить цену → | PAPER направляющая (C) PU |
| 7 | LM0638001 запросить цену → | TRAY EMPTY ACTUATOR PU |
| 8 | UH3485001 под заказ | PAPER FEED ролик |
| 9 | LM0965001 запросить цену → | SEPARATOR PAD 5 PU CHG |
| 10 | LM0639001 запросить цену → | ERASE лампа PU |
| 11 | LM0640001 запросить цену → | PAPER направляющая (D) PU |
| 13 | UH1949001 запросить цену → | MARKER датчик |
| 14 | LM0590001 запросить цену → | CLEANING ролик PU |

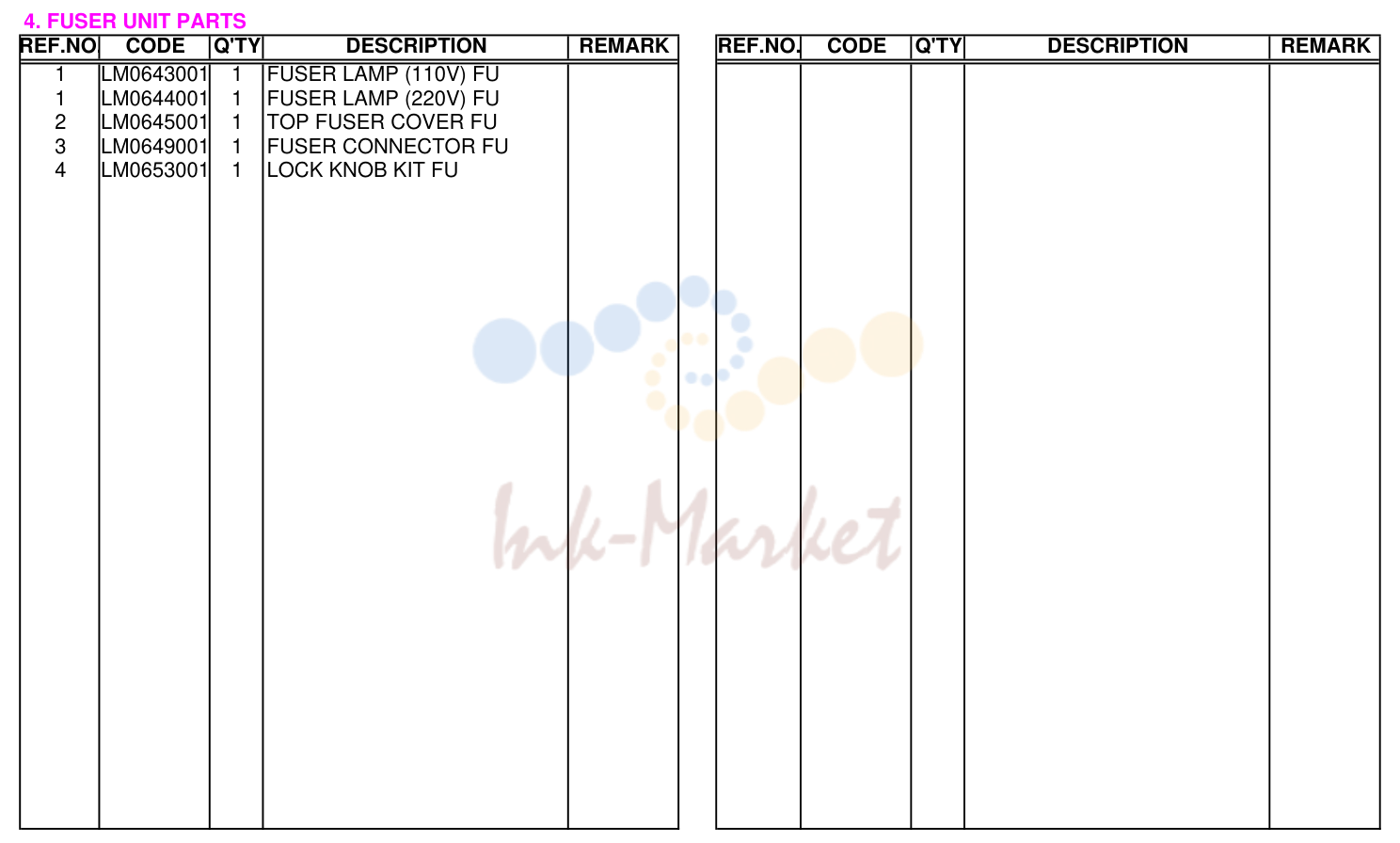

FUSER узел PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0643001 запросить цену → | FUSER лампа (110V) FU |
| 1 | LM0644001 запросить цену → | FUSER лампа (220V) FU |
| 2 | LM0645001 запросить цену → | TOP FUSER крышка FU |
| 3 | LM0649001 запросить цену → | FUSER CONNECTOR FU |
| 4 | LM0653001 запросить цену → | LOCK KNOB KIT FU |

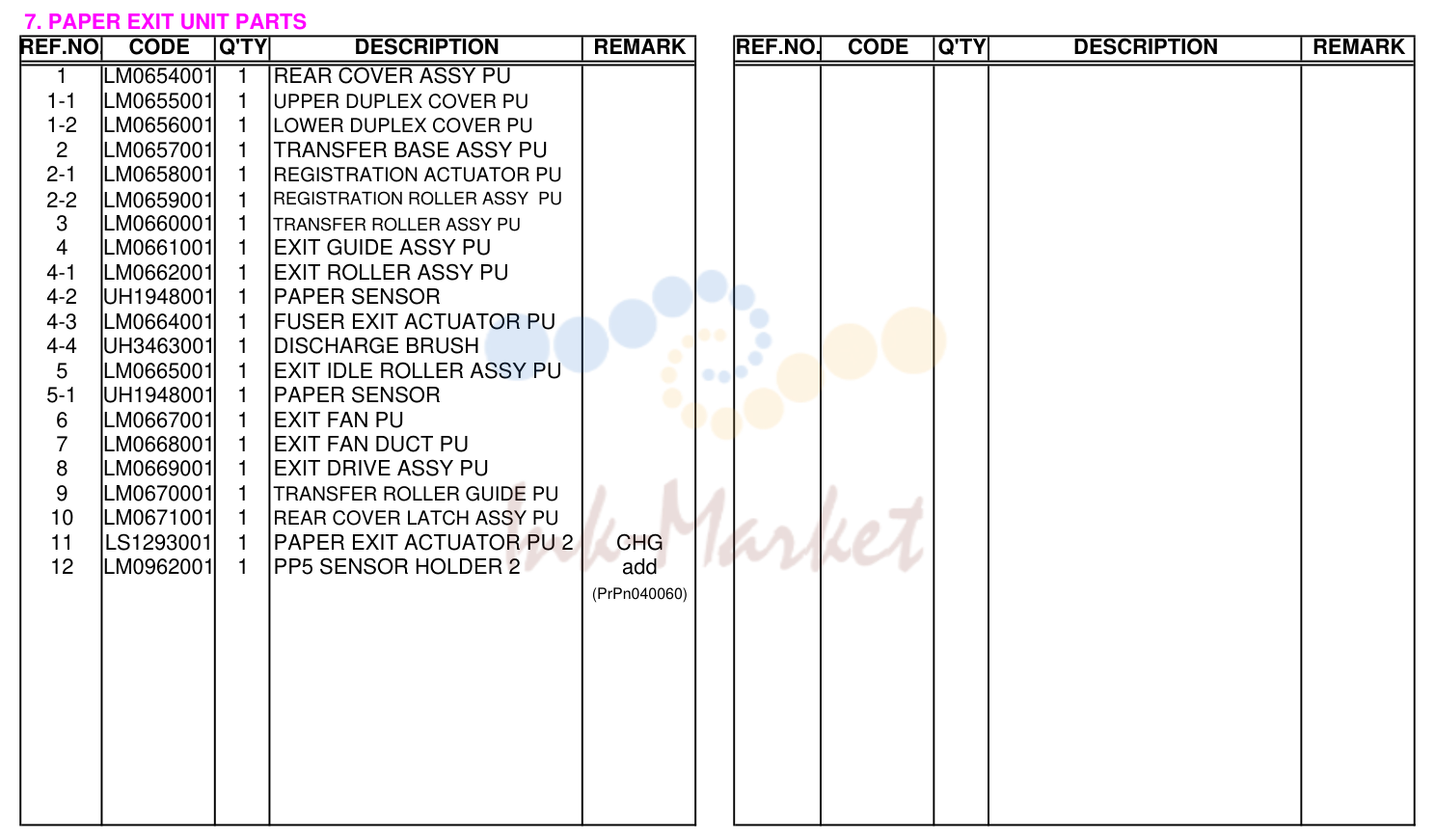

PAPER EXIT узел PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0654001 запросить цену → | задний крышка в сборе PU |
| 2 | LM0657001 запросить цену → | TRANSFER BASE в сборе PU |
| 2-1 | LM0658001 запросить цену → | REGISTRATION ACTUATOR PU |
| 2-2 | LM0659001 запросить цену → | REGISTRATION ролик в сборе PU |
| 3 | LM0660001 запросить цену → | TRANSFER ролик в сборе PU |
| 4 | LM0661001 запросить цену → | EXIT направляющая в сборе PU |
| 4-1 | LM0662001 запросить цену → | EXIT ролик в сборе PU |
| 4-2 | UH1948001 запросить цену → | PAPER датчик |
| 4-3 | LM0664001 запросить цену → | FUSER EXIT ACTUATOR PU |
| 4-4 | UH3463001 запросить цену → | DISCHARGE BRUSH |
| 5 | LM0665001 запросить цену → | EXIT IDLE ролик в сборе PU |
| 5-1 | UH1948001 запросить цену → | PAPER датчик |
| 6 | LM0667001 запросить цену → | EXIT вентилятор PU |
| 7 | LM0668001 запросить цену → | EXIT вентилятор воздуховод PU |
| 8 | LM0669001 запросить цену → | EXIT DRIVE в сборе PU |
| 9 | LM0670001 запросить цену → | TRANSFER ролик направляющая PU |
| 10 | LM0671001 запросить цену → | задний крышка LATCH в сборе PU |
| 11 | LS1293001 запросить цену → | PAPER EXIT ACTUATOR PU 2 CHG |
| 12 | LM0962001 запросить цену → | PP5 датчик держатель 2 add |

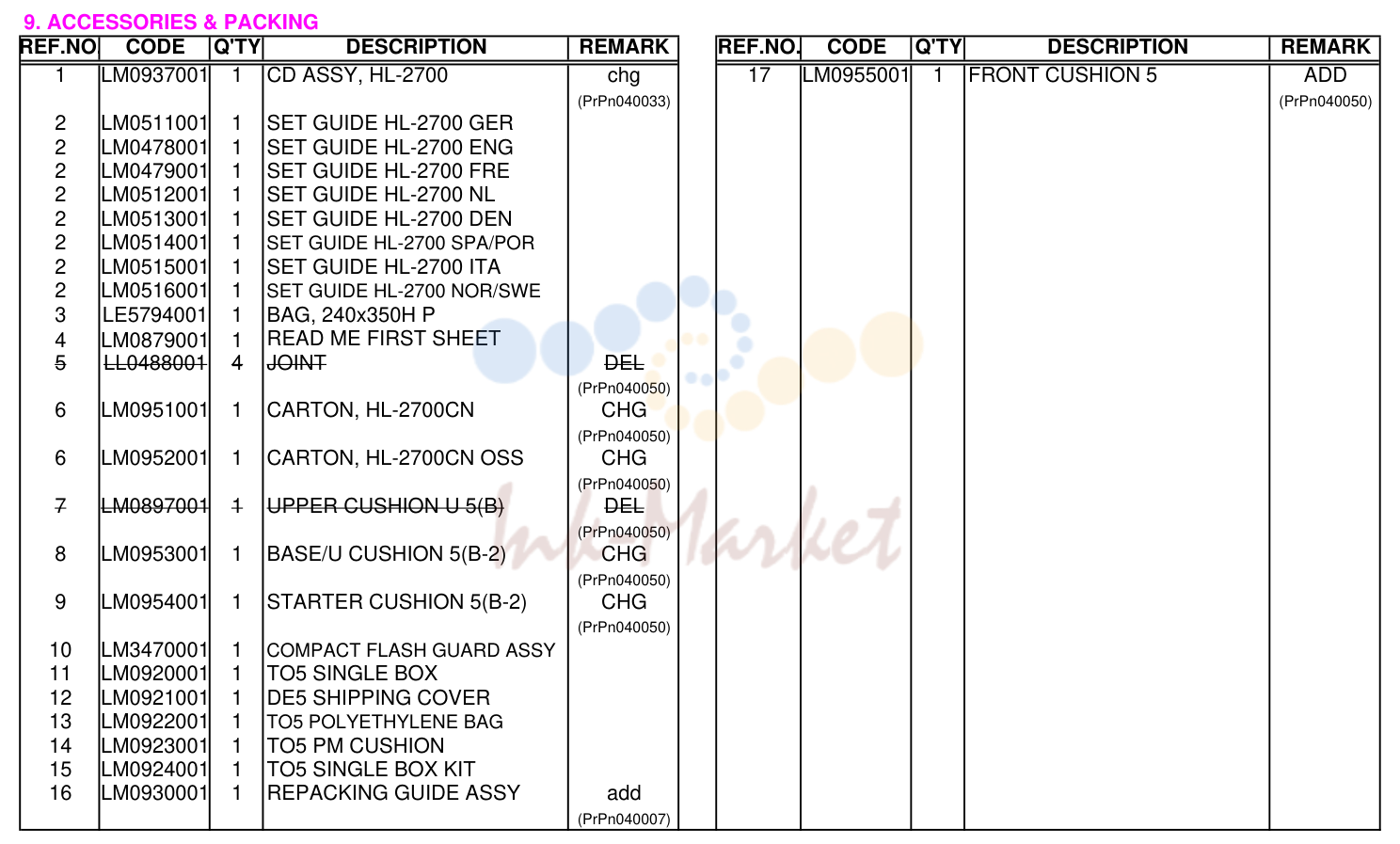

ACCESSORIES & PACKING
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0937001 запросить цену → | CD в сборе, HL-2700 chg 17 LM0955001 1 передний CUSHION 5 ADD |
| 2 | LM0511001 запросить цену → | SET направляющая HL-2700 GER |
| 2 | LM0478001 запросить цену → | SET направляющая HL-2700 ENG |
| 2 | LM0479001 запросить цену → | SET направляющая HL-2700 FRE |
| 2 | LM0512001 запросить цену → | SET направляющая HL-2700 NL |
| 2 | LM0513001 запросить цену → | SET направляющая HL-2700 DEN |
| 2 | LM0514001 запросить цену → | SET направляющая HL-2700 SPA/POR |
| 2 | LM0515001 запросить цену → | SET направляющая HL-2700 ITA |
| 2 | LM0516001 запросить цену → | SET направляющая HL-2700 NOR/SWE |
| 3 | LE5794001 запросить цену → | BAG, 240x350H P |
| 5 | LL0488001 запросить цену → | JOINT DEL |
| 6 | LM0951001 запросить цену → | CARTON, HL-2700CN CHG |
| 6 | LM0952001 запросить цену → | CARTON, HL-2700CN OSS CHG |
| 7 | LM0897001 запросить цену → | верхний CUSHION U 5(B) DEL |
| 8 | LM0953001 запросить цену → | BASE/U CUSHION 5(B-2) CHG |
| 9 | LM0954001 запросить цену → | STARTER CUSHION 5(B-2) CHG |
| 11 | LM0920001 запросить цену → | TO5 SINGLE BOX |
| 12 | LM0921001 запросить цену → | DE5 SHIPPING крышка |
| 13 | LM0922001 запросить цену → | TO5 POLYETHYLENE BAG |
| 14 | LM0923001 запросить цену → | TO5 PM CUSHION |
| 15 | LM0924001 запросить цену → | TO5 SINGLE BOX KIT |
| 16 | LM0930001 запросить цену → | REPACKING направляющая в сборе add |

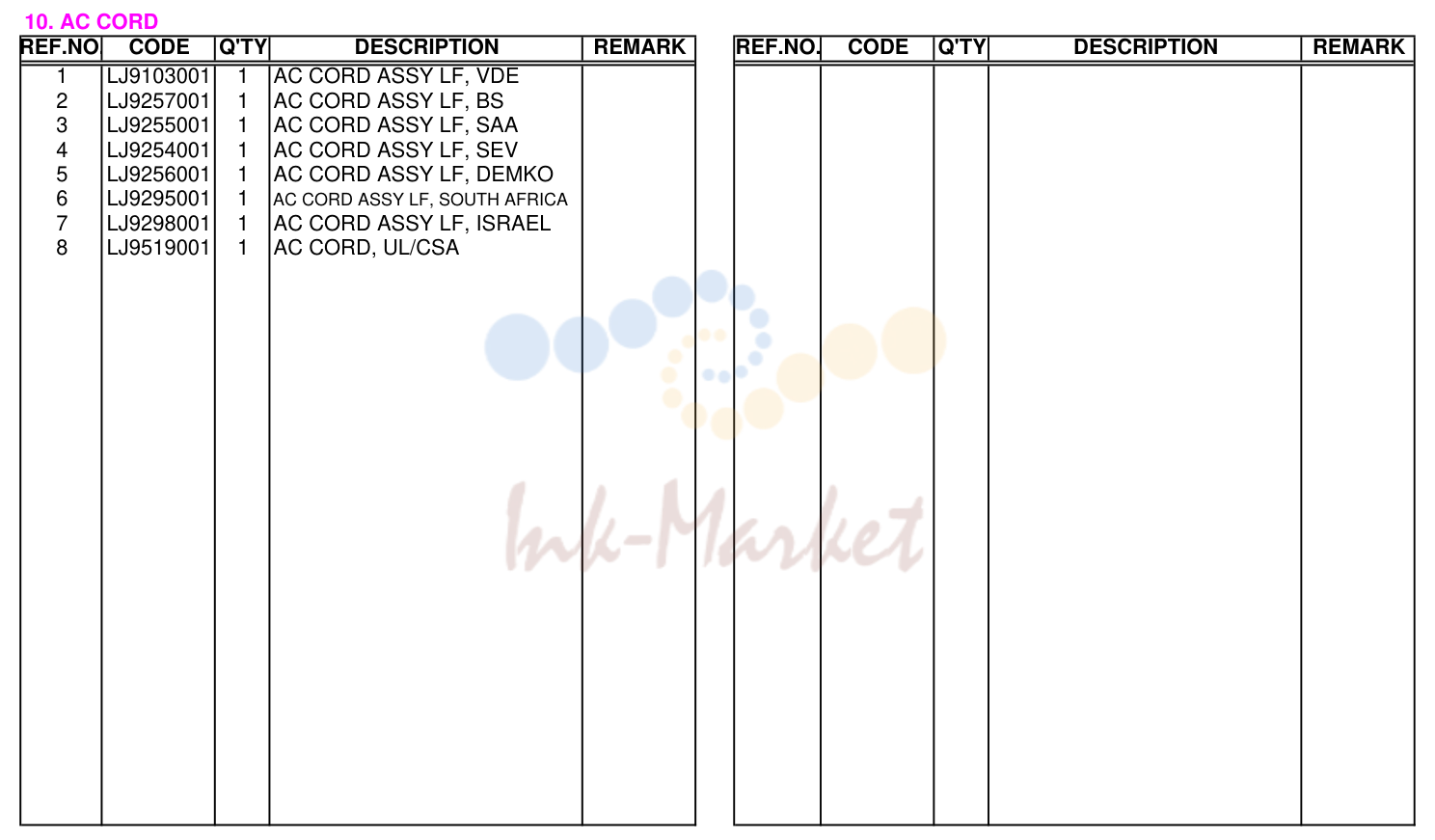

AC CORD
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9103001 запросить цену → | AC CORD в сборе LF, VDE |
| 2 | LJ9257001 запросить цену → | AC CORD в сборе LF, BS |
| 3 | LJ9255001 запросить цену → | AC CORD в сборе LF, SAA |
| 4 | LJ9254001 запросить цену → | AC CORD в сборе LF, SEV |
| 5 | LJ9256001 запросить цену → | AC CORD в сборе LF, DEMKO |
| 6 | LJ9295001 запросить цену → | AC CORD в сборе LF, SOUTH AFRICA |
| 7 | LJ9298001 запросить цену → | AC CORD в сборе LF, ISRAEL |
| 8 | LJ9519001 запросить цену → | AC CORD, UL/CSA |

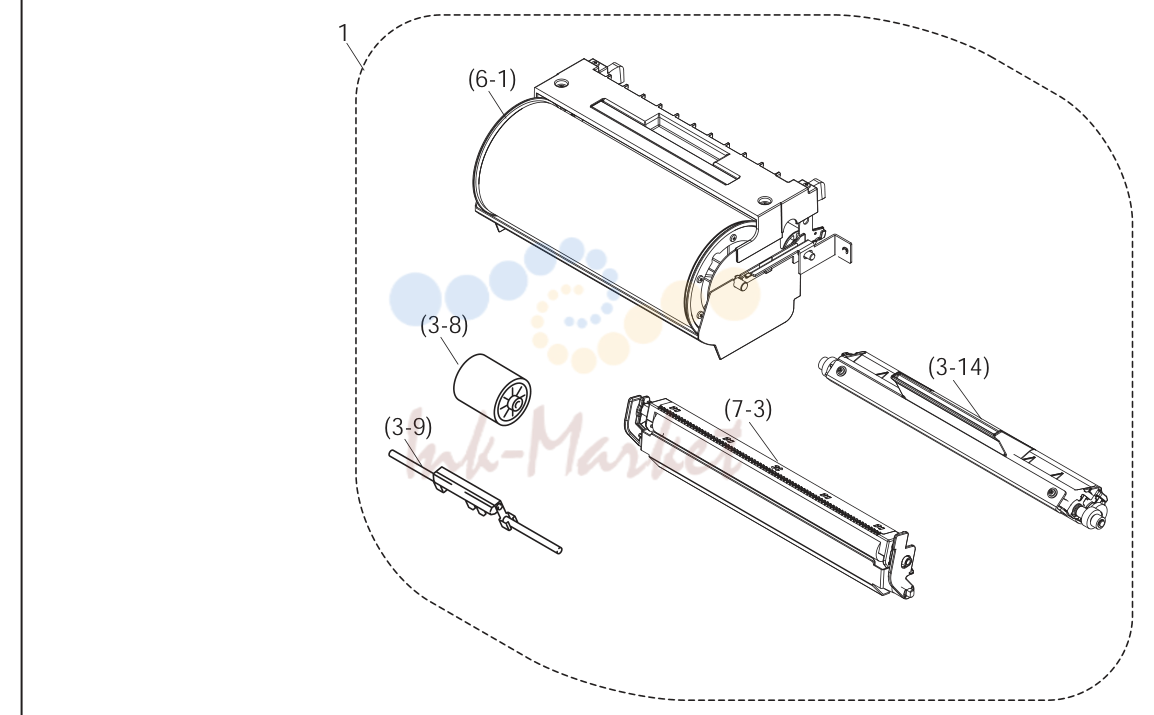

DUPLEX узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0673001 запросить цену → | LEFT SIDE крышка DU 31 LM0901001 1 DUP OUTER BOX 5(B) |
| 2 | LM0674001 запросить цену → | RIGHT SIDE крышка DU |
| 3 | LM0675001 запросить цену → | TOP крышка DU |
| 4 | LM0676001 запросить цену → | задний крышка DU |
| 5 | LM0677001 запросить цену → | INNER PAPER направляющая в сборе DU |
| 6 | LM0678001 запросить цену → | нижний PAPER направляющая в сборе DU |
| 7 | LM0679001 запросить цену → | EXIT ролик в сборе DU |
| 8 | LJ9524001 запросить цену → | CONTROLLER BOARD DU |
| 9 | LM0680001 запросить цену → | DRIVE мотор DU |
| 10 | LM0681001 запросить цену → | DRIVE ремень KIT DU |
| 11 | LM0682001 запросить цену → | задний крышка INTERLOCK DU |
| 12 | LM0683001 запросить цену → | OPTICAL PAPER датчик DU |
| 13 | LM0684001 запросить цену → | DIVERTER соленоид DU |
| 14 | LM0685001 запросить цену → | HINGE RESTRAINT DU |
| 15 | LM0686001 запросить цену → | жгут KIT DU |
| 17 | LM0688001 запросить цену → | PAPER FEED ролик (3) DU |
| 18 | LM0689001 запросить цену → | PAPER FEED ролик (4) DU |
| 19 | LM0690001 запросить цену → | MEDIAN. PAPER направляющая в сборе DU |
| 20 | LM0691001 запросить цену → | PAPER FEED ролик (5) DU |
| 21 | LM0692001 запросить цену → | COMMUNICATION шлейф DU |
| 22 | LM0693001 запросить цену → | верхний PAPER направляющая в сборе DU |
| 23 | LM0694001 запросить цену → | DIVERTER рычаг DU |
| 24 | LM0695001 запросить цену → | COMPOUND шестерня KIT DU |
| 25 | LM0696001 запросить цену → | ремень шестерня (A) KIT DU |
| 26 | LM0697001 запросить цену → | ремень шестерня (B) DU |
| 27 | LM0698001 запросить цену → | LOCK винт KIT DU |
| 28 | LM0699001 запросить цену → | PAPER FEED KNOB DU |
| 29 | LM0700001 запросить цену → | задний крышка ARM DU |
| 30 | LM0701001 запросить цену → | PAPER FEED ролик (1) DU |

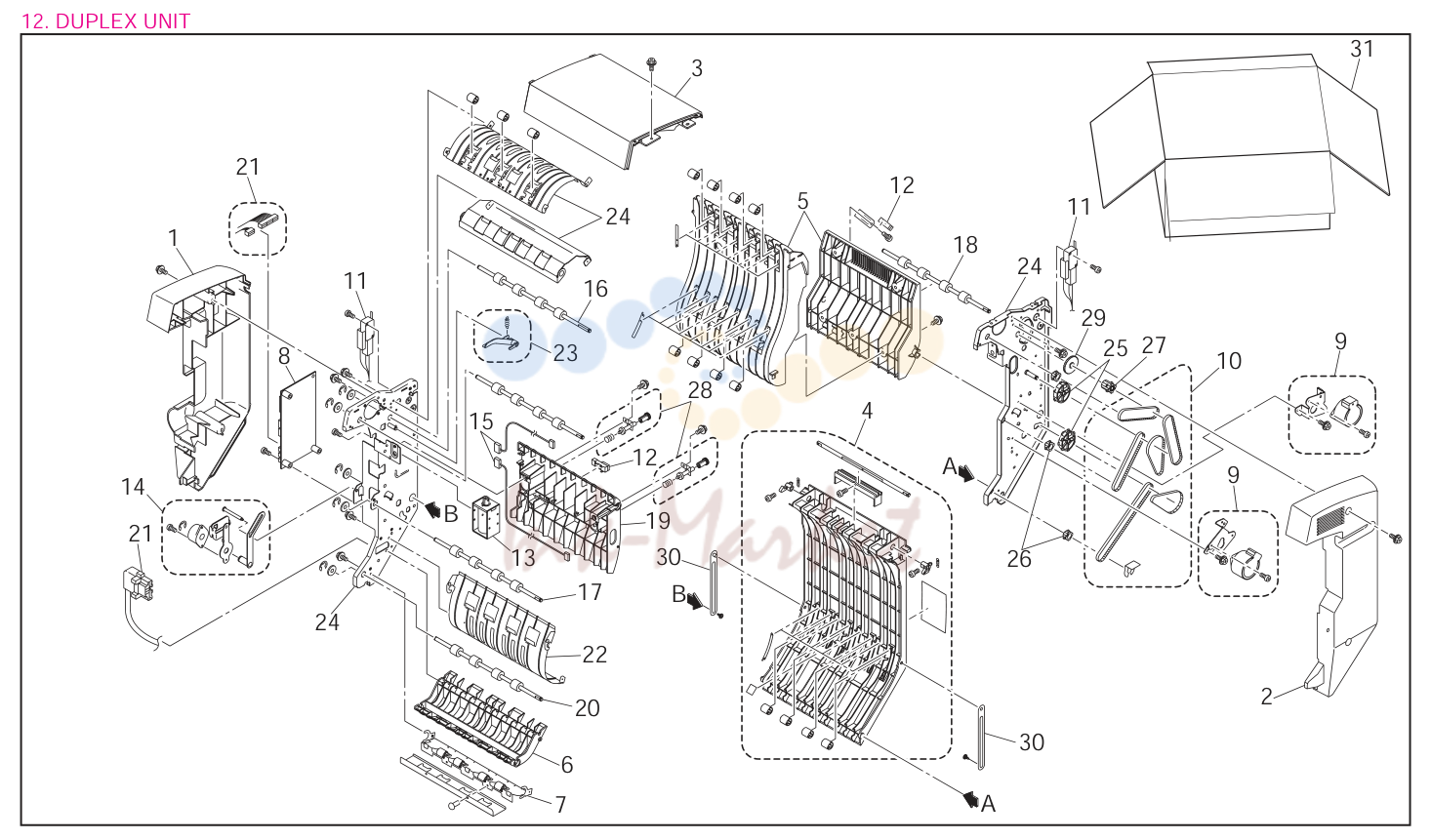

нижний FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM0702001 запросить цену → | TRAY EMPTY датчик LFU |
| 2 | LM0703001 запросить цену → | PAPER SIZE датчик LFU |
| 3 | LM0704001 запросить цену → | PAPER FEED в сборе LFU |
| 4 | LM0705001 запросить цену → | PAPER FEED муфта LFU |
| 5 | LM0706001 запросить цену → | DRIVE шестерня в сборе LFU |
| 6 | LM0707001 запросить цену → | задний крышка LFU |
| 7 | LM0708001 запросить цену → | RIGHT SIDE крышка LFU |
| 8 | LM0709001 запросить цену → | LEFT SIDE крышка LFU |
| 9 | LM0710001 под заказ | PAPER FEED ролик LFU |
| 10 | LM0711001 запросить цену → | SEPARATOR PAD LFU |
| 11 | LM0712001 запросить цену → | PAPER FEED DRIVE LFU |
| 12 | LM0713001 запросить цену → | TRAY EMPTY LINKAGE LFU |
| 13 | LM0714001 запросить цену → | GROUND пластина LFU |
| 14 | LM0715001 запросить цену → | TOP крышка LFU |
| 15 | LM0716001 запросить цену → | COMMUNICATION CONNECTOR LFU |
| 16 | LM0717001 запросить цену → | STABILIZING STUD KIT LFU |
| 17 | LM0718001 запросить цену → | STABILIZING FOOT KIT LFU |
| 18 | LM0900001 под заказ | PAPER FEED KIT LFU |
| 19 | LM0902001 запросить цену → | LF OUTER BOX 5(B) |
| 20 | LM0903001 запросить цену → | LF5 PAPER кассета |
