Brother HL 2600CN — каталог запчастей со схемами

Brother HL 2600CN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

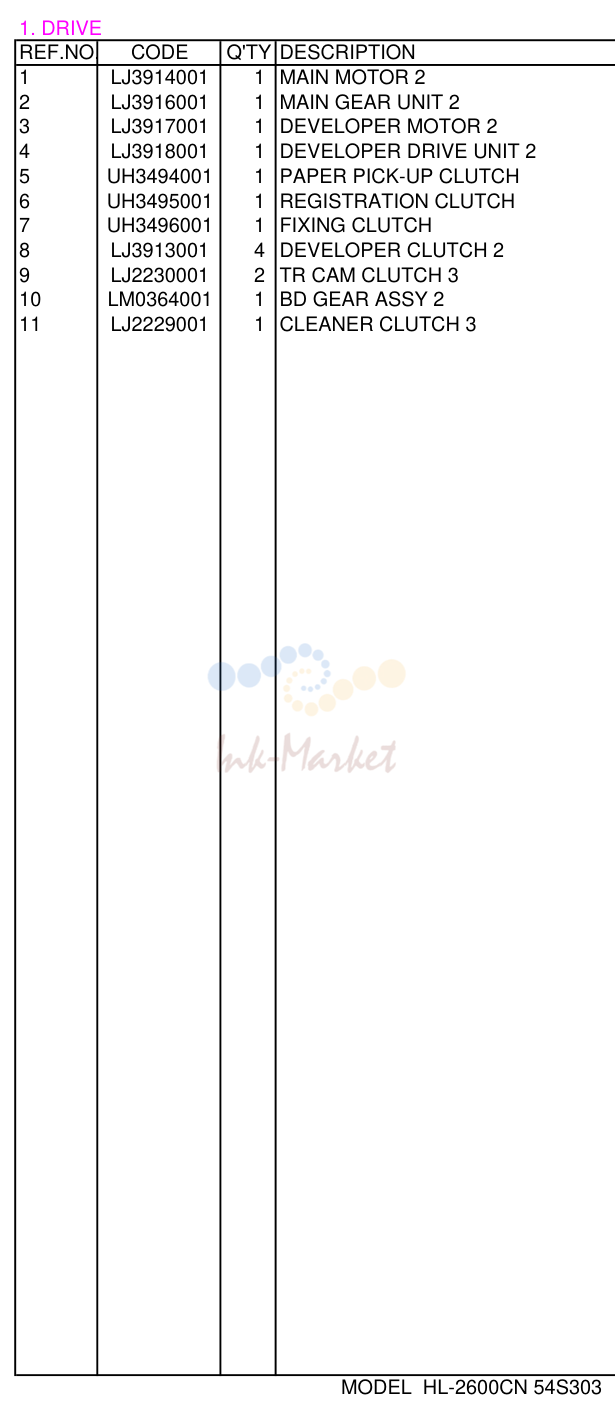

DRIVE

№	Артикул	Наименование
1	LJ3914001 запросить цену →	главный мотор 2
2	LJ3916001 запросить цену →	MAIN шестерня узел 2
3	LJ3917001 запросить цену →	DEVELOPER мотор 2
4	LJ3918001 запросить цену →	DEVELOPER DRIVE узел 2
5	UH3494001 запросить цену →	PAPER PICK-UP муфта
6	UH3495001 запросить цену →	REGISTRATION муфта
7	UH3496001 запросить цену →	FIXING муфта
8	LJ3913001 запросить цену →	DEVELOPER муфта 2 CHG
9	LJ2230001 запросить цену →	TR CAM муфта 3
10	LM0364001 запросить цену →	BD шестерня в сборе 2 CODE CHNG
11	LJ2229001 запросить цену →	CLEANER муфта 3 ADD

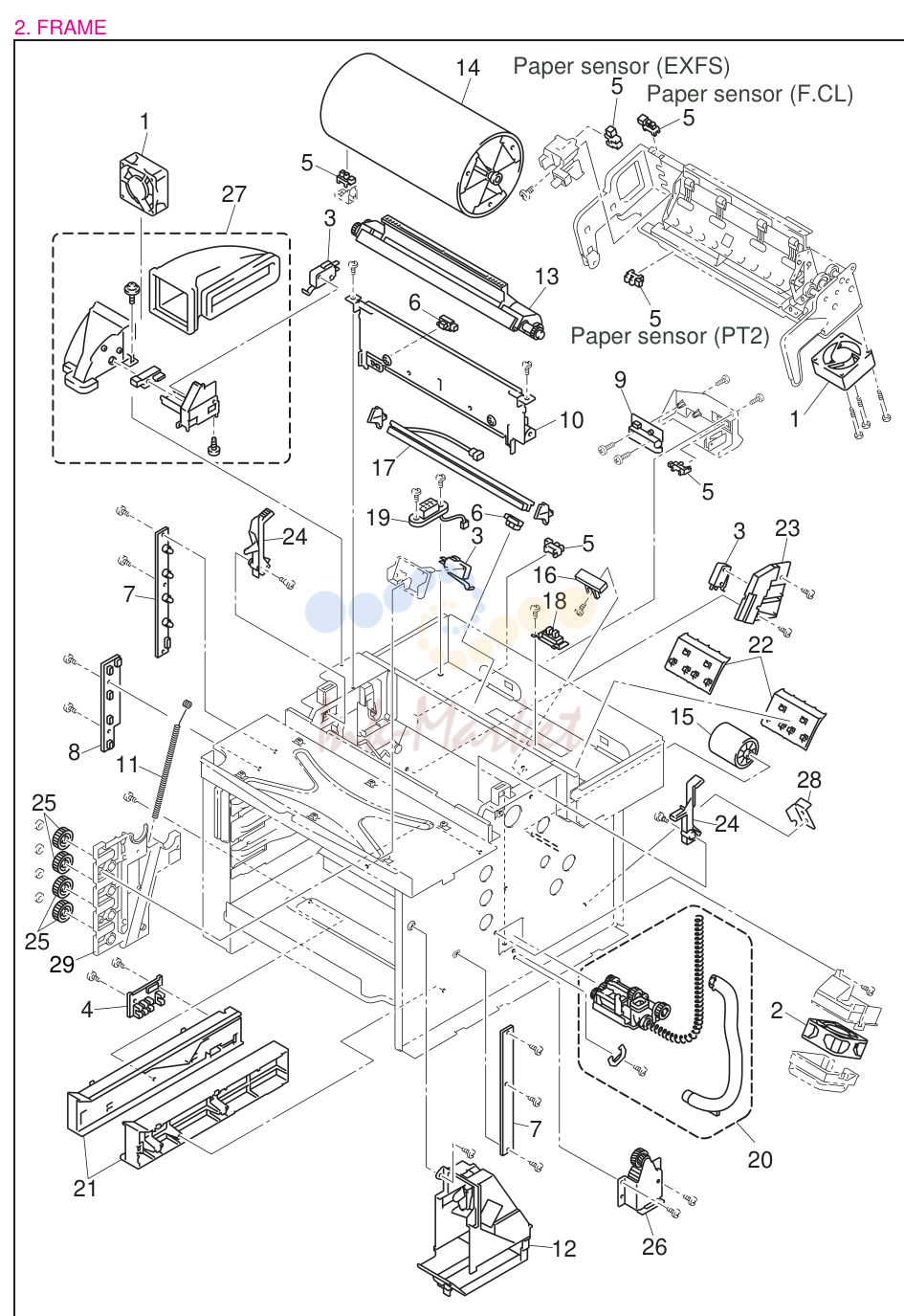

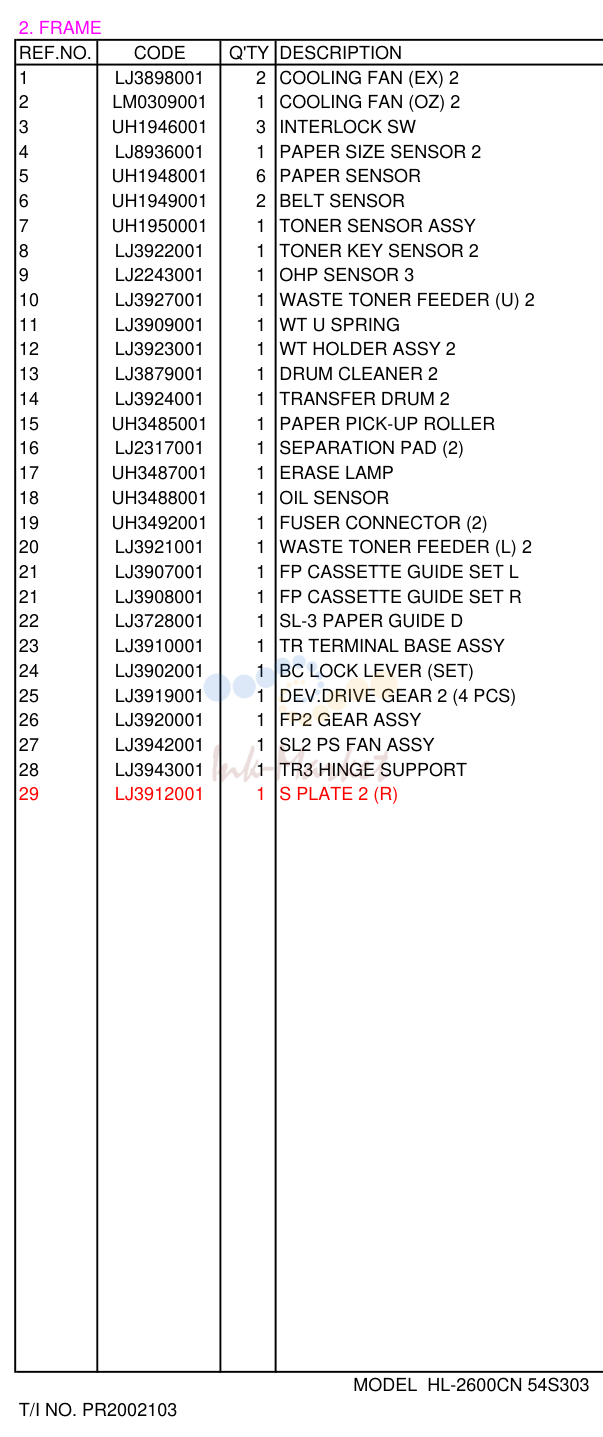

рама

№	Артикул	Наименование
1	LJ3898001 запросить цену →	COOLING вентилятор (EX) 2
2	LM0309001 запросить цену →	COOLING вентилятор (OZ) 2
3	UH1946001 запросить цену →	INTERLOCK SW
4	LJ8936001 запросить цену →	PAPER SIZE датчик 2
5	UH1948001 запросить цену →	PAPER датчик
6	UH1949001 запросить цену →	ремень датчик
7	UH1950001 запросить цену →	тонер датчик в сборе
8	LJ3922001 запросить цену →	тонер KEY датчик 2
9	LJ2243001 запросить цену →	OHP датчик 3
10	LJ3927001 запросить цену →	WASTE тонер FEEDER (U) 2
11	LJ3909001 запросить цену →	WT U пружина
12	LJ3923001 запросить цену →	WT держатель в сборе 2
13	LJ3879001 запросить цену →	барабан CLEANER 2
14	LJ3924001 запросить цену →	TRANSFER барабан 2
15	UH3485001 под заказ	PAPER PICK-UP ролик
16	LJ2317001 запросить цену →	отделения PAD (2)
17	UH3487001 запросить цену →	ERASE лампа
18	UH3488001 запросить цену →	OIL датчик
19	UH3492001 запросить цену →	FUSER CONNECTOR (2)
20	LJ3921001 запросить цену →	WASTE тонер FEEDER (L) 2
21	LJ3907001 запросить цену →	FP кассета направляющая SET L
21	LJ3908001 запросить цену →	FP кассета направляющая SET R
22	LJ3728001 запросить цену →	SL-3 PAPER направляющая D
23	LJ3910001 запросить цену →	TR TERMINAL BASE в сборе
24	LJ3902001 запросить цену →	BC LOCK рычаг (SET)
25	LJ3919001 запросить цену →	DEV.DRIVE шестерня 2 (4 PCS)
26	LJ3920001 запросить цену →	FP2 шестерня в сборе
27	LJ3942001 запросить цену →	SL2 PS вентилятор в сборе
28	LJ3943001 запросить цену →	TR3 HINGE SUPPORT
29	LJ3912001 запросить цену →	S пластина 2 (R) ADD

SCANNER узел

№	Артикул	Наименование
1	LJ3928001 запросить цену →	OPTICAL узел 2
1	LJ3880001 запросить цену →	PAPER кассета 2

TRANSFER узел

№	Артикул	Наименование
1	LJ3881001 запросить цену →	TRANSFER узел 2
1-1	LJ3877001 запросить цену →	TRANSFER ролик 2
1-2	LJ3878001 запросить цену →	PAPER DISCHARGER 2
1-3	LJ3882001 запросить цену →	REGISTRATION ролик 2

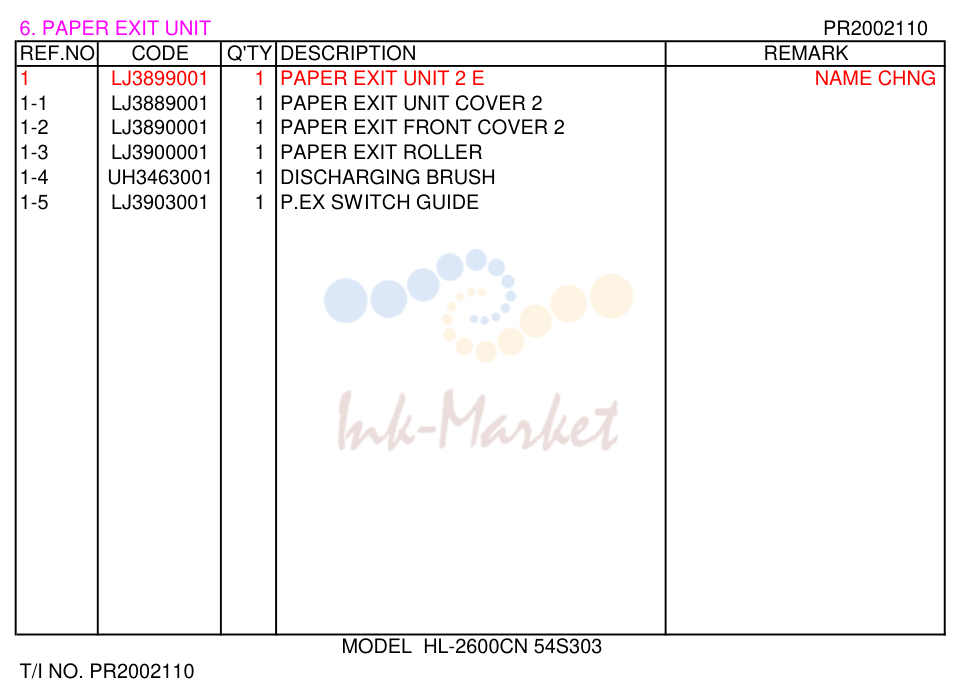

1	LJ3899001 запросить цену →	PAPER EXIT узел 2 E NAME CHNG
1-1	LJ3889001 запросить цену →	PAPER EXIT узел крышка 2
1-2	LJ3890001 запросить цену →	PAPER EXIT передний крышка 2
1-3	LJ3900001 запросить цену →	PAPER EXIT ролик
1-4	UH3463001 запросить цену →	DISCHARGING BRUSH
1-5	LJ3903001 запросить цену →	P.EX SWITCH направляющая

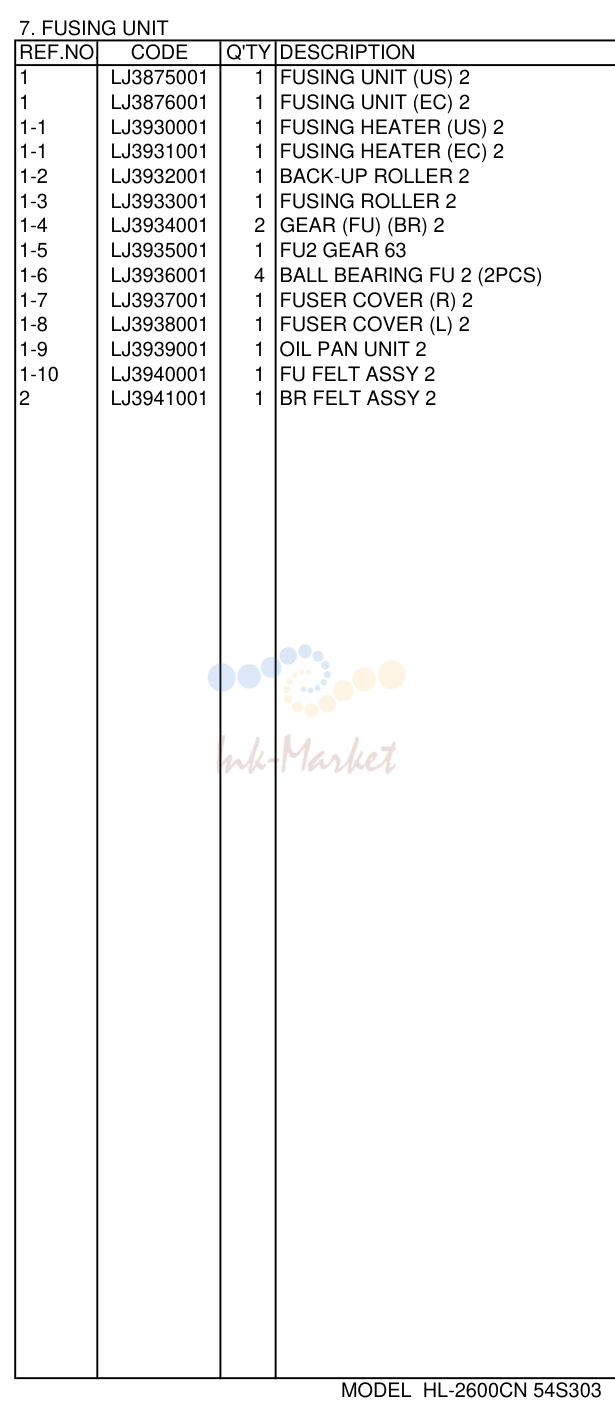

FUSING узел

№	Артикул	Наименование
1	LJ3875001 запросить цену →	FUSING узел (US) 2
1	LJ3876001 запросить цену →	FUSING узел (EC) 2
1-1	LJ3930001 запросить цену →	FUSING HEATER (US) 2
1-1	LJ3931001 запросить цену →	FUSING HEATER (EC) 2
1-2	LJ3932001 запросить цену →	BACK-UP ролик 2
1-3	LJ3933001 запросить цену →	FUSING ролик 2
1-4	LJ3934001 запросить цену →	шестерня (FU) (BR) 2
1-5	LJ3935001 запросить цену →	FU2 шестерня 63
1-6	LJ3936001 запросить цену →	BALL подшипник FU 2 (2PCS)
1-7	LJ3937001 запросить цену →	FUSER крышка (R) 2
1-8	LJ3938001 запросить цену →	FUSER крышка (L) 2
1-9	LJ3939001 запросить цену →	OIL PAN узел 2
1-10	LJ3940001 запросить цену →	FU FELT в сборе 2
2	LJ3941001 запросить цену →	BR FELT в сборе 2

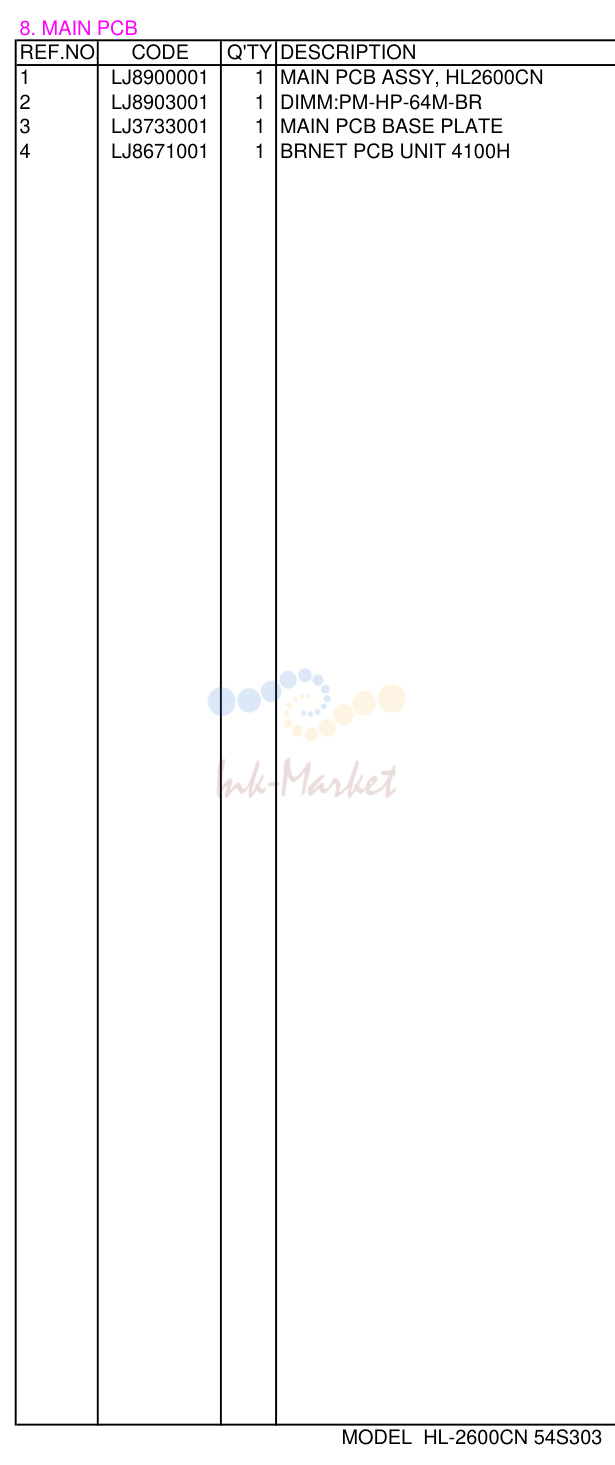

MAIN плата

№	Артикул	Наименование
1	LJ8900001 запросить цену →	MAIN плата в сборе, HL2600CN 100L Ver.CHG
2	LJ8903001 запросить цену →	DIMM:PM-HP-64M-BR
3	LJ3733001 запросить цену →	MAIN плата BASE пластина
4	LJ8671001 запросить цену →	BRNET плата узел 4100H

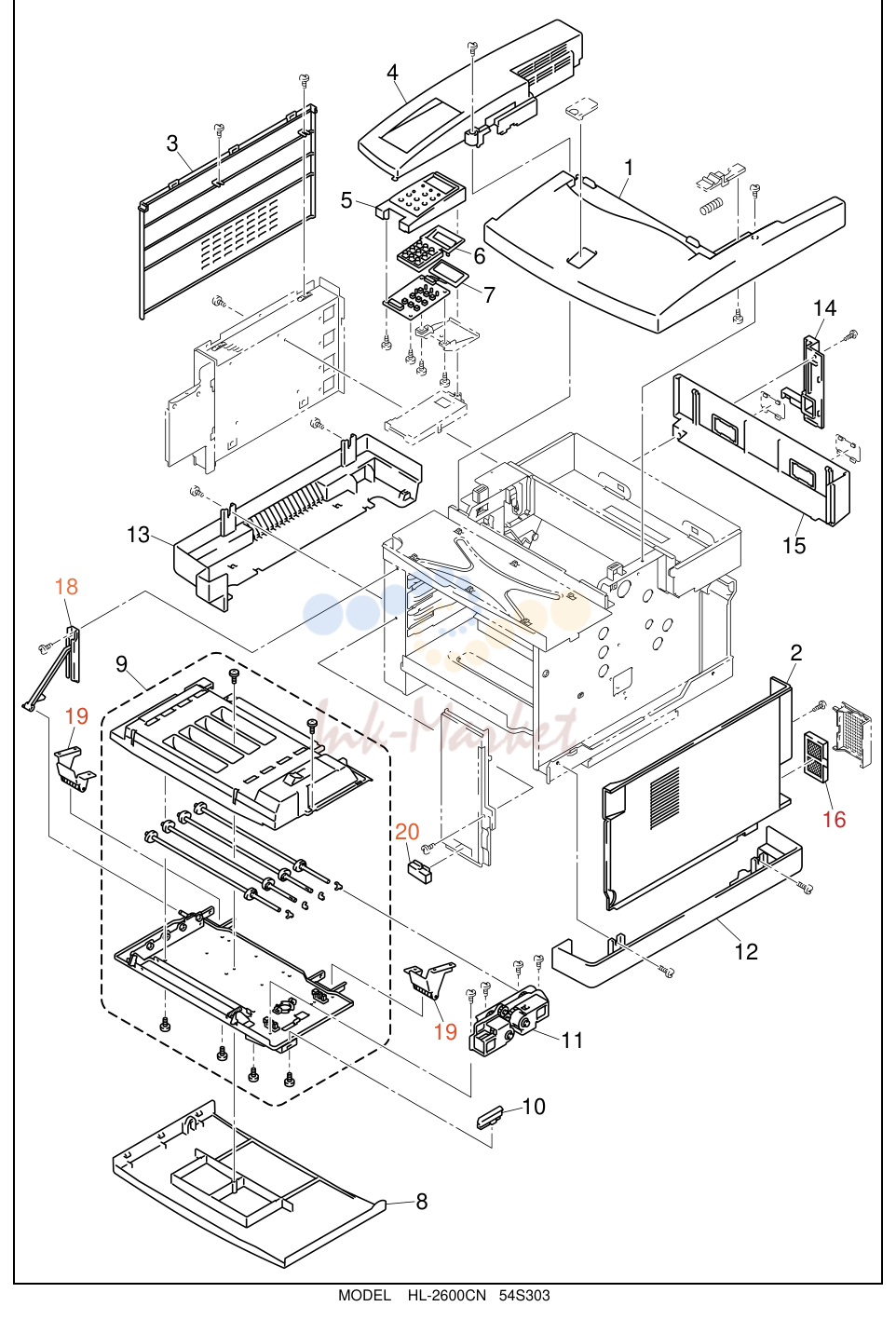

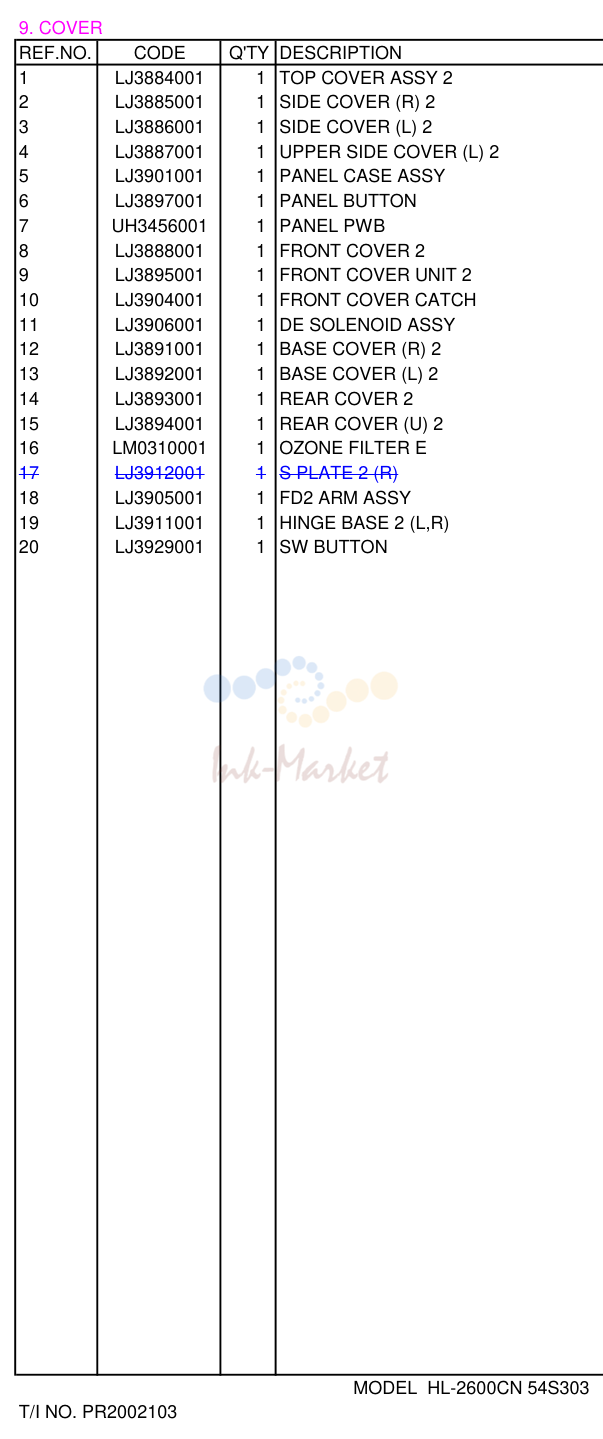

крышка

№	Артикул	Наименование
1	LJ3884001 запросить цену →	TOP крышка в сборе 2
2	LJ3885001 запросить цену →	SIDE крышка (R) 2
3	LJ3886001 запросить цену →	SIDE крышка (L) 2
4	LJ3887001 запросить цену →	верхний SIDE крышка (L) 2
5	LJ3901001 запросить цену →	PANEL CASE в сборе
6	LJ3897001 запросить цену →	PANEL BUTTON
7	UH3456001 запросить цену →	PANEL PWB
8	LJ3888001 запросить цену →	передний крышка 2
9	LJ3895001 запросить цену →	передний крышка узел 2
10	LJ3904001 запросить цену →	передний крышка CATCH
11	LJ3906001 запросить цену →	DE соленоид в сборе
12	LJ3891001 запросить цену →	BASE крышка (R) 2
13	LJ3892001 запросить цену →	BASE крышка (L) 2
14	LJ3893001 запросить цену →	задний крышка 2
15	LJ3894001 запросить цену →	задний крышка (U) 2
16	LM0310001 запросить цену →	OZONE FILTER E
17	LJ3912001 запросить цену →	S пластина 2 (R) DELETE
18	LJ3905001 запросить цену →	FD2 ARM в сборе
19	LJ3911001 запросить цену →	HINGE BASE 2 (L,R)
20	LJ3929001 запросить цену →	SW BUTTON

MCTL плата

№	Артикул	Наименование
1	LJ8935001 запросить цену →	MCTL PWB 2
1	LJ8937001 запросить цену →	IOD1 PWB 2
2	LJ9360001 запросить цену →	IOD2 PWB CHG

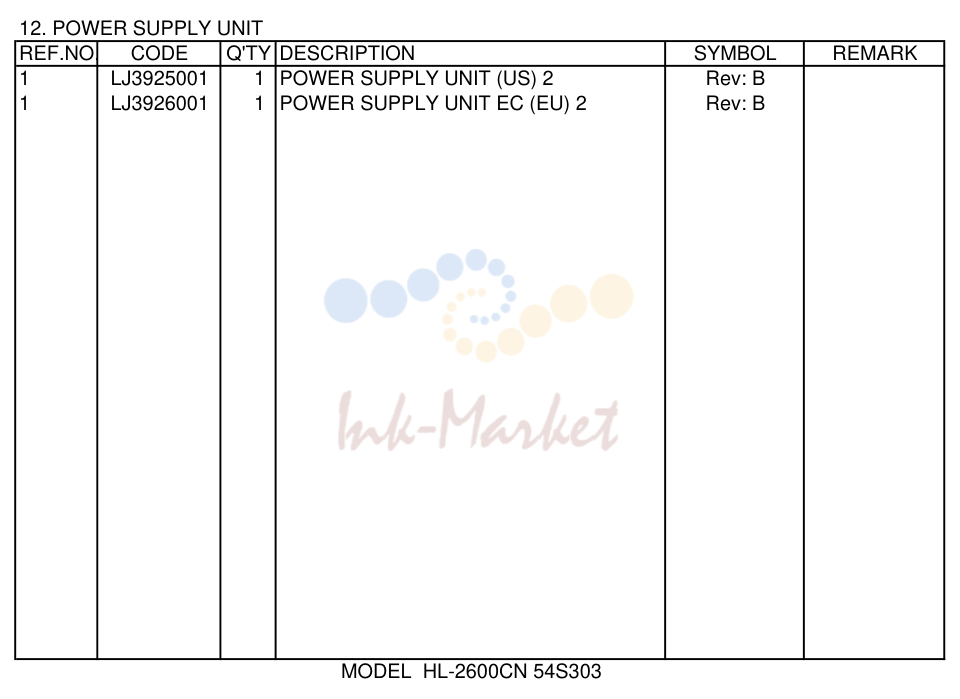

POWER SUPPLY узел

№	Артикул	Наименование
1	LJ3925001 запросить цену →	POWER SUPPLY узел (US) 2 Rev: B
1	LJ3926001 запросить цену →	POWER SUPPLY узел EC (EU) 2 Rev: B
1	LJ3896001 запросить цену →	HIGH VOLTAGE узел

AC CORDS

№	Артикул	Наименование
	UH1933001 запросить цену →	AC CORD US/CSA
	UH1052001 запросить цену →	AC CORD, VDE
	UH1054001 запросить цену →	AC CORD, BS
	LJ9666001 запросить цену →	AC CORD LF, SAA CHG
	UH1053001 запросить цену →	AC CORD, SEV
	UK4094001 запросить цену →	AC CORD, DEMKO
	LJ8288001 запросить цену →	AC CORD в сборе, SOUTH AFRICA
1	LJ8911001 запросить цену →	CD в сборе PS3 Ver.B
1	LM0129001 запросить цену →	BC-1000 CD в сборе
2	LJ3746001 запросить цену →	SET направляющая, ENG
2	LJ3747001 запросить цену →	SET направляющая, FRA
2	LJ3802001 запросить цену →	SET направляющая, GER
2	LJ3803001 запросить цену →	SET направляющая, NL
2	LJ3804001 запросить цену →	SET направляющая, DEN
2	LJ3805001 запросить цену →	SET направляющая, SPA
2	LJ3806001 запросить цену →	SET направляющая, ITA
3	LM0334001 запросить цену →	NETWORK SET направляющая, ENG chg
3	LM0335001 запросить цену →	NETWORK SET направляющая, FRA chg
3	LM0336001 запросить цену →	NETWORK SET направляющая, GER chg
3	LM0337001 запросить цену →	NETWORK SET направляющая, NL chg
3	LM0338001 запросить цену →	NETWORK SET направляющая, DEN chg
3	LM0339001 запросить цену →	NETWORK SET направляющая, SPA chg
3	LM0340001 запросить цену →	NETWORK SET направляющая, ITA chg
4	LJ4961001 запросить цену →	BAG, 215X350H

PACKING MATERIALS

№	Артикул	Наименование
1	LL0485001 запросить цену →	CARTON,HL2600CN
2	UH1277001 запросить цену →	READ ME FIRST SHEET
3	LL0486001 запросить цену →	BASE/верхний PACKING MATERIALS
4	LL0487001 запросить цену →	CARTON, STARTER KIT
5	LL0488001 запросить цену →	JOINT

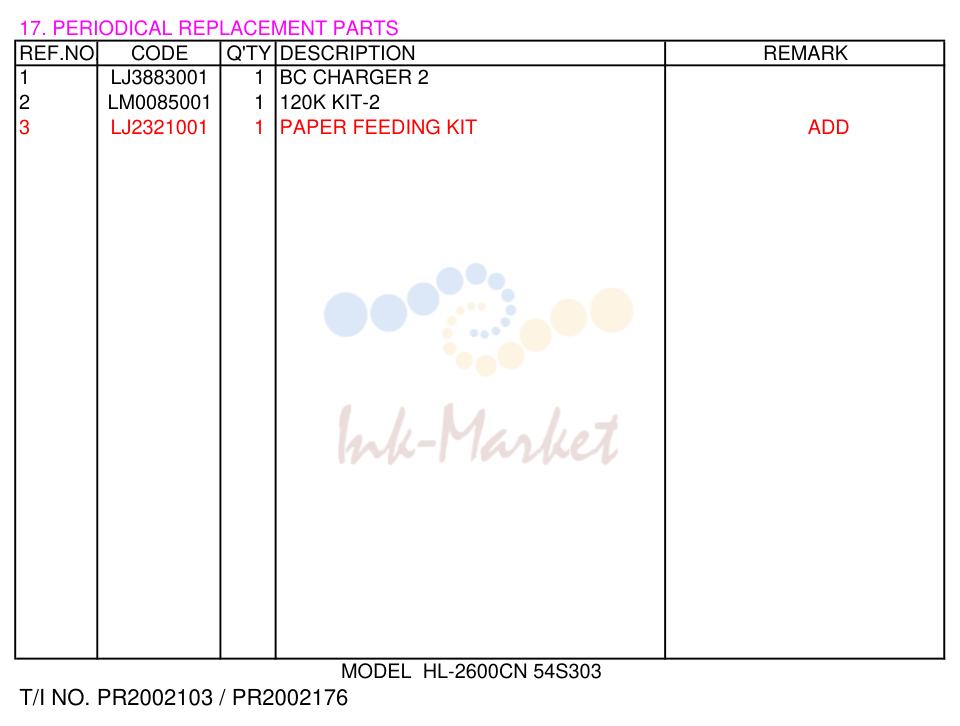

1	LJ3883001 запросить цену →	BC CHARGER 2
2	LM0085001 запросить цену →	120K KIT-2
3	LJ2321001 запросить цену →	PAPER FEEDING KIT ADD
	PR2002103 запросить цену →	/ PR2002176

Источник: Инк-Маркет.ру.
