Brother HL 2460 HL 2460N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама
- лоток бумаги
- узел закрепления (печь)
- COVERS / LABELS
- SWITCH PANEL
- LOW-VOLTAGE POWER SUPPLY плата
- ACCESSORIES

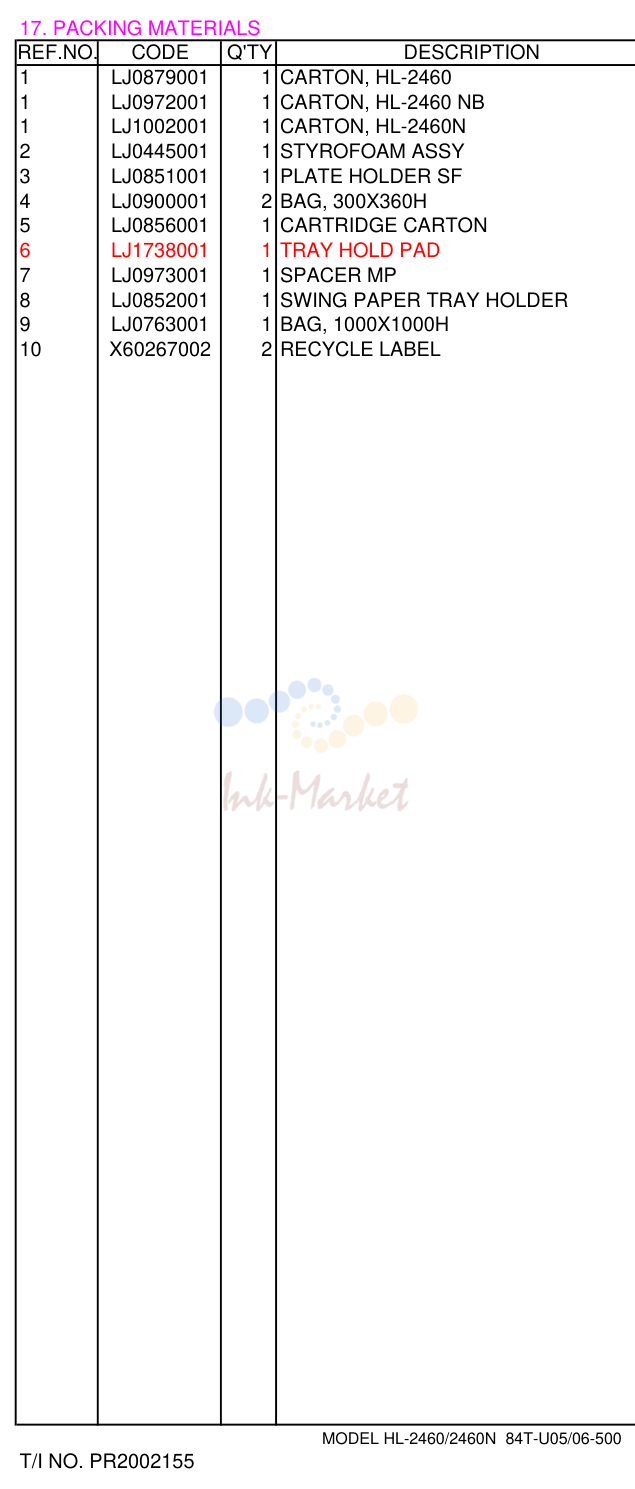

- PACKING MATERIALS

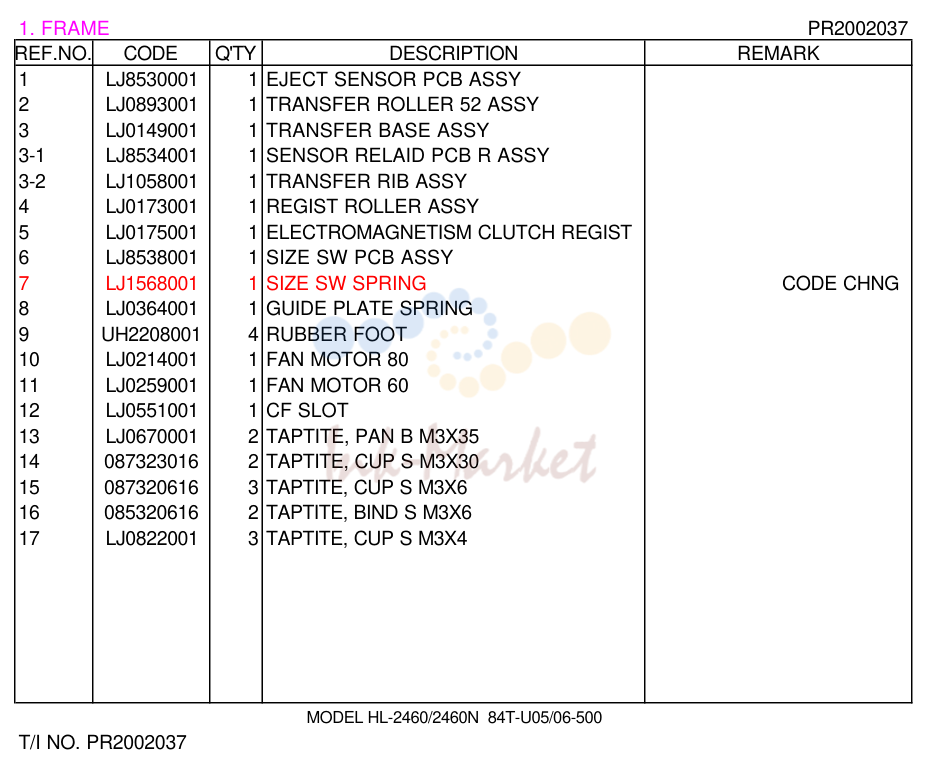

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8530001 запросить цену → | EJECT датчик плата в сборе |
| 2 | LJ0893001 запросить цену → | TRANSFER ролик 52 в сборе |
| 3 | LJ0149001 запросить цену → | TRANSFER BASE в сборе |
| 3-1 | LJ8534001 запросить цену → | датчик RELAID плата R в сборе |
| 3-2 | LJ1058001 запросить цену → | TRANSFER RIB в сборе |
| 4 | LJ0173001 запросить цену → | REGIST ролик в сборе |
| 5 | LJ0175001 запросить цену → | ELECTROMAGNETISM муфта REGIST |
| 6 | LJ8538001 запросить цену → | SIZE SW плата в сборе |
| 7 | LJ1568001 запросить цену → | SIZE SW пружина CODE CHNG |
| 8 | LJ0364001 запросить цену → | направляющая пластина пружина |
| 9 | UH2208001 запросить цену → | RUBBER FOOT |
| 10 | LJ0214001 запросить цену → | вентилятор мотор 80 |
| 11 | LJ0259001 запросить цену → | вентилятор мотор 60 |
| 12 | LJ0551001 запросить цену → | CF SLOT |
| 13 | LJ0670001 запросить цену → | саморез, PAN B M3X35 |
| 14 | 087323016 запросить цену → | саморез, CUP S M3X30 |
| 15 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 16 | 085320616 запросить цену → | саморез, BIND S M3X6 |
| 17 | LJ0822001 запросить цену → | саморез, CUP S M3X4 |
| 1 | LJ0227001 запросить цену → | главный мотор в сборе |
| 2 | LJ0232001 запросить цену → | барабан шестерня LINK |
| 3 | LJ0244001 запросить цену → | соленоид рычаг |
| 4 | UH2378000 запросить цену → | пружина HOOK |
| 5 | LJ0247001 запросить цену → | SECTOR шестерня 35 пружина |
| 6 | LJ0264001 запросить цену → | FRICTION пружина |
| 7 | LJ0265001 запросить цену → | соленоид в сборе |
| 8 | LJ0309001 запросить цену → | соленоид пружина MP |
| 9 | LJ0267001 запросить цену → | FEEDING мотор в сборе |
| 10 | 087320616 запросить цену → | саморез, CUP S M3X6 |

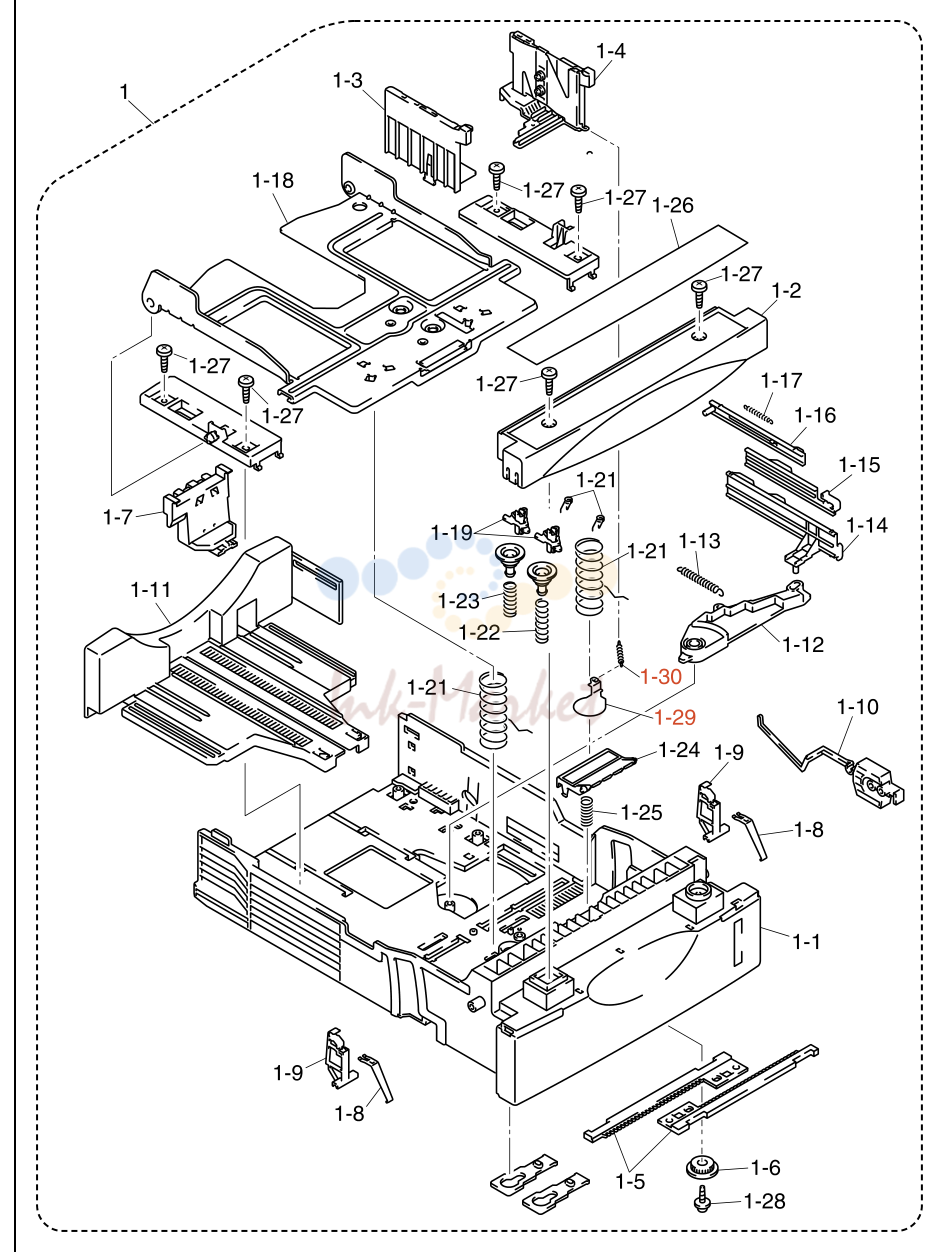

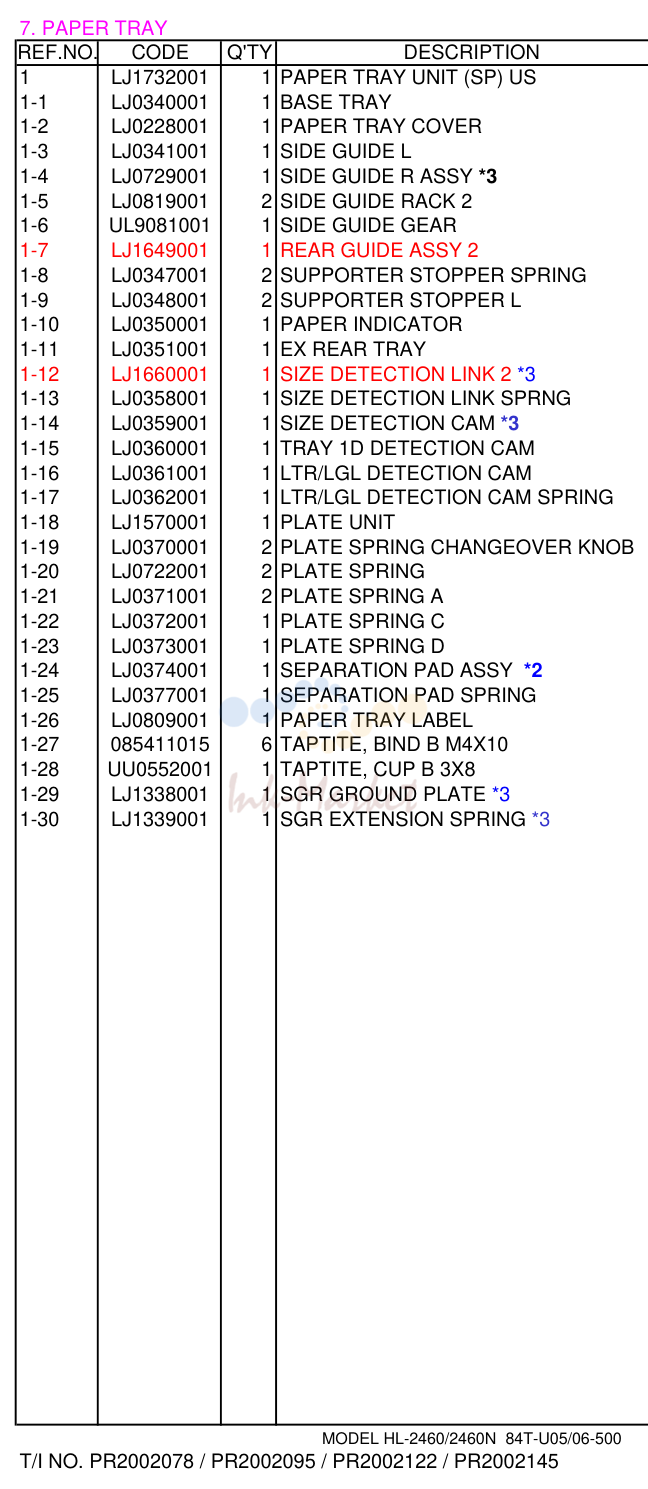

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ1732001 запросить цену → | лоток бумаги узел (SP) US CODE CHNG |
| 1-1 | LJ0340001 запросить цену → | BASE TRAY |
| 1-2 | LJ0228001 запросить цену → | лоток бумаги крышка |
| 1-3 | LJ0341001 запросить цену → | SIDE направляющая L |
| 1-4 | LJ0729001 запросить цену → | SIDE направляющая R в сборе *3 CODE CHNG |
| 1-5 | LJ0819001 запросить цену → | SIDE направляющая RACK 2 |
| 1-6 | UL9081001 запросить цену → | SIDE направляющая шестерня |
| 1-7 | LJ1649001 запросить цену → | задний направляющая в сборе 2 CODE CHNG |
| 1-8 | LJ0347001 запросить цену → | SUPPORTER STOPPER пружина |
| 1-9 | LJ0348001 запросить цену → | SUPPORTER STOPPER L |
| 1-10 | LJ0350001 запросить цену → | PAPER INDICATOR |
| 1-11 | LJ0351001 запросить цену → | EX задний TRAY |
| 1-12 | LJ1660001 запросить цену → | SIZE DETECTION LINK 2 *3 CODE CHNG |
| 1-13 | LJ0358001 запросить цену → | SIZE DETECTION LINK SPRNG |
| 1-14 | LJ0359001 запросить цену → | SIZE DETECTION CAM *3 |
| 1-15 | LJ0360001 запросить цену → | TRAY 1D DETECTION CAM |
| 1-16 | LJ0361001 запросить цену → | LTR/LGL DETECTION CAM |
| 1-17 | LJ0362001 запросить цену → | LTR/LGL DETECTION CAM пружина |
| 1-18 | LJ1570001 запросить цену → | пластина узел |
| 1-19 | LJ0370001 запросить цену → | пластина пружина CHANGEOVER KNOB |
| 1-20 | LJ0722001 запросить цену → | пластина пружина |
| 1-21 | LJ0371001 запросить цену → | пластина пружина A |
| 1-22 | LJ0372001 запросить цену → | пластина пружина C |
| 1-23 | LJ0373001 запросить цену → | пластина пружина D |
| 1-24 | LJ0374001 ✓ в наличии | отделения PAD в сборе *2 *2 A component part of the |
| 1-25 | LJ0377001 запросить цену → | отделения PAD пружина PAPER FEEDING KIT. |
| 1-26 | LJ0809001 запросить цену → | лоток бумаги LABEL Refer to "18. PERIODICAL |
| 1-27 | 085411015 запросить цену → | саморез, BIND B M4X10 MAINTENCE PARTS". |
| 1-28 | UU0552001 запросить цену → | саморез, CUP B 3X8 |
| 1-29 | LJ1338001 запросить цену → | SGR GROUND пластина *3 |
| 1-30 | LJ1339001 запросить цену → | SGR EXTENSION пружина *3 |
| PR2002078 запросить цену → | / PR2002095 / PR2002122 / PR2002145 |
узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ0959001 запросить цену → | узел закрепления (печь), 115V (SP) |
| 1 | LJ0963001 запросить цену → | узел закрепления (печь), 230V (SP) |
| 1-1 | LJ0994001 запросить цену → | термистор в сборе B |
| 1-2 | LJ0402001 запросить цену → | THERMOSTAT |
| 1-3 | LJ1751001 запросить цену → | вал нагрева 34 (SP) |
| 1-4 | LJ0411001 запросить цену → | H/R подшипник 34 |
| 1-5 | LJ0412001 запросить цену → | вал нагрева STOP RING |
| 1-6 | LJ0413001 запросить цену → | H/R шестерня 30 |
| 1-7 | LJ0966001 запросить цену → | FIXING HEATER 115 в сборе (SP) |
| 1-7 | LJ0967001 запросить цену → | FIXING HEATER 230 в сборе (SP) |
| 1-8 | LJ0415001 запросить цену → | POWER FEED пластина |
| 1-9 | LJ0772001 запросить цену → | EJECT PRESSURE ролик F |
| 1-10 | LJ0424001 запросить цену → | PRESSURE пружина |
| 1-11 | LJ0427001 запросить цену → | SEPARATE PAWL |
| 1-12 | LJ0428001 запросить цену → | SEPARATE PAWL пружина |
| 1-13 | LJ0429001 запросить цену → | FU ACTUATOR |
| 1-14 | LJ0430001 запросить цену → | FU ACTUATOR пружина |
| 1-15 | LJ0773001 запросить цену → | CLEANER ролик в сборе |
| 1-16 | LJ0109001 запросить цену → | EJECT ролик в сборе |
| 1-17 | 087311415 запросить цену → | саморез, CUP B M3X14 |
| 1-18 | LJ0435001 запросить цену → | PRESSURE ролик |
| 1-19 | LJ1775001 запросить цену → | CENTER SEAL ADD |
| 1-20 | LJ1776001 запросить цену → | SIDE SEAL ADD |
| PR2002146 запросить цену → | / PR2002162 |

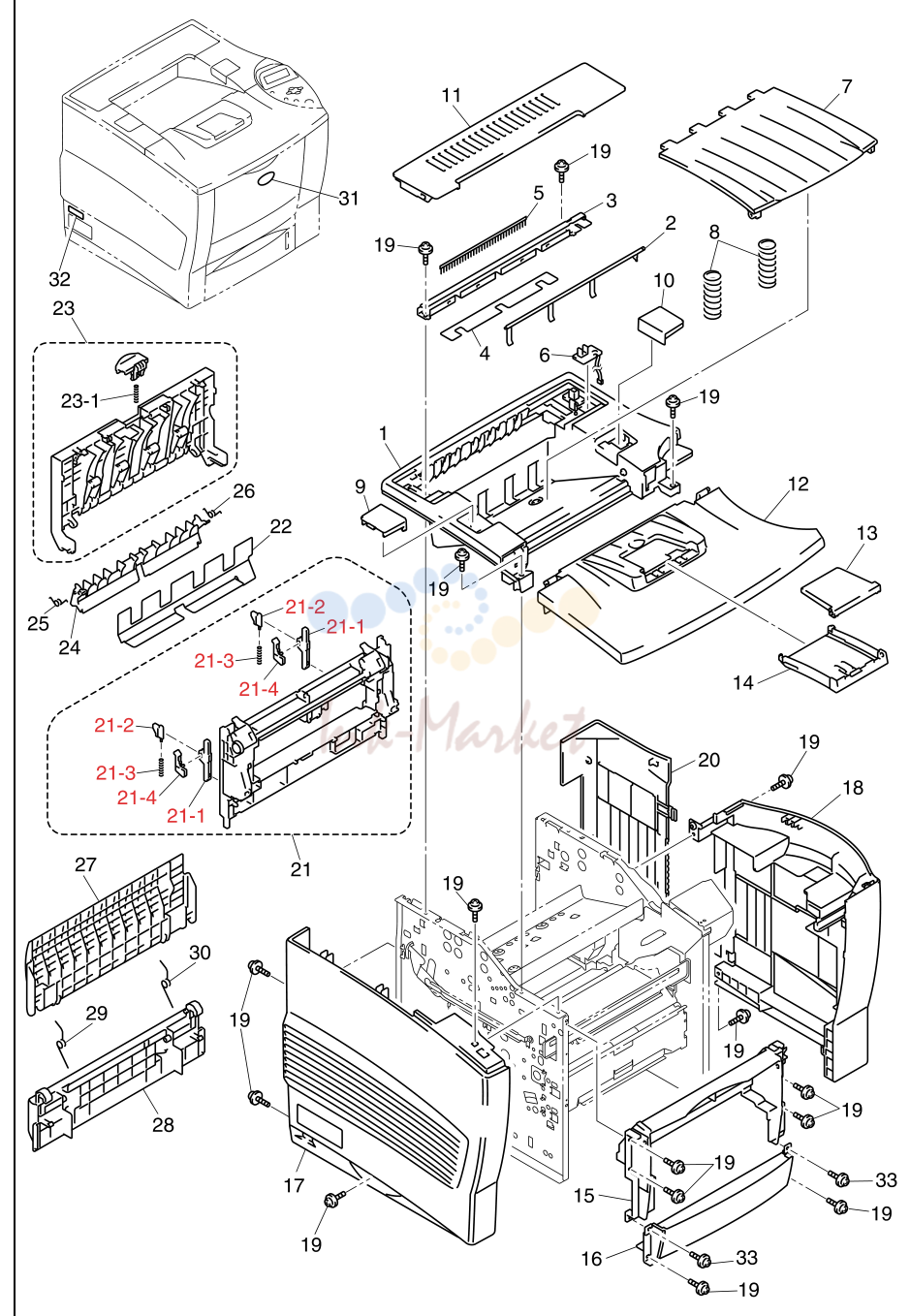

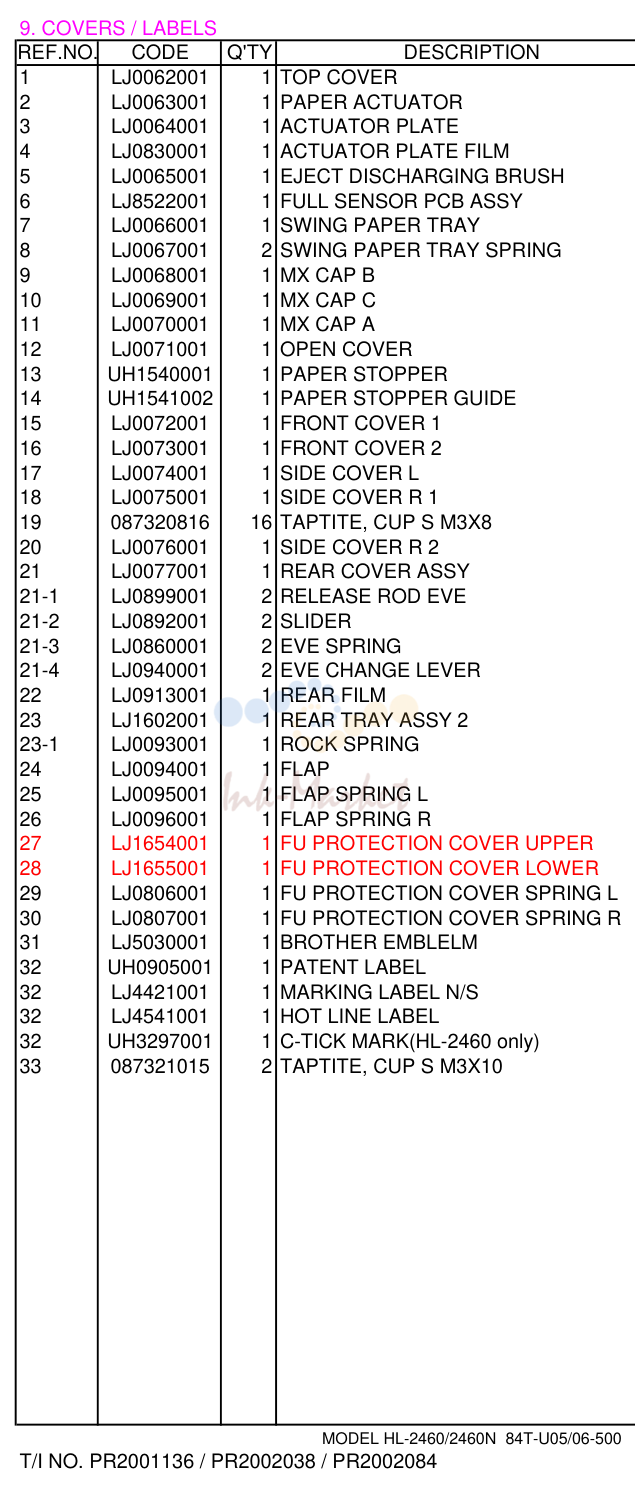

COVERS / LABELS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ0062001 запросить цену → | TOP крышка |
| 2 | LJ0063001 запросить цену → | PAPER ACTUATOR |
| 3 | LJ0064001 запросить цену → | ACTUATOR пластина |
| 4 | LJ0830001 запросить цену → | ACTUATOR пластина плёнка |
| 5 | LJ0065001 запросить цену → | EJECT DISCHARGING BRUSH |
| 6 | LJ8522001 запросить цену → | FULL датчик плата в сборе |
| 7 | LJ0066001 запросить цену → | SWING лоток бумаги |
| 8 | LJ0067001 запросить цену → | SWING лоток бумаги пружина |
| 9 | LJ0068001 запросить цену → | MX CAP B |
| 10 | LJ0069001 запросить цену → | MX CAP C |
| 11 | LJ0070001 запросить цену → | MX CAP A |
| 12 | LJ0071001 запросить цену → | OPEN крышка |
| 13 | UH1540001 запросить цену → | PAPER STOPPER |
| 14 | UH1541002 запросить цену → | PAPER STOPPER направляющая |
| 15 | LJ0072001 запросить цену → | передний крышка 1 |
| 16 | LJ0073001 запросить цену → | передний крышка 2 |
| 17 | LJ0074001 запросить цену → | SIDE крышка L |
| 18 | LJ0075001 запросить цену → | SIDE крышка R 1 |
| 19 | 087320816 запросить цену → | саморез, CUP S M3X8 |
| 20 | LJ0076001 запросить цену → | SIDE крышка R 2 |
| 21 | LJ0077001 запросить цену → | задний крышка в сборе |
| 21-1 | LJ0899001 запросить цену → | RELEASE ROD EVE |
| 21-2 | LJ0892001 запросить цену → | SLIDER |
| 21-3 | LJ0860001 запросить цену → | EVE пружина |
| 21-4 | LJ0940001 запросить цену → | EVE CHANGE рычаг |
| 22 | LJ0913001 запросить цену → | задний плёнка |
| 23 | LJ1602001 запросить цену → | задний TRAY в сборе 2 |
| 23-1 | LJ0093001 запросить цену → | ROCK пружина |
| 24 | LJ0094001 запросить цену → | FLAP |
| 25 | LJ0095001 запросить цену → | FLAP пружина L |
| 26 | LJ0096001 запросить цену → | FLAP пружина R |
| 27 | LJ1654001 запросить цену → | FU PROTECTION крышка верхний CODE CHNG |
| 28 | LJ1655001 запросить цену → | FU PROTECTION крышка нижний CODE CHNG |
| 29 | LJ0806001 запросить цену → | FU PROTECTION крышка пружина L |
| 30 | LJ0807001 запросить цену → | FU PROTECTION крышка пружина R |
| 31 | LJ5030001 запросить цену → | BROTHER EMBLELM |
| 32 | UH0905001 запросить цену → | PATENT LABEL |
| 32 | LJ4421001 запросить цену → | MARKING LABEL N/S |
| 32 | LJ4541001 запросить цену → | HOT LINE LABEL |
| 32 | UH3297001 запросить цену → | C-TICK MARK(HL-2460 only) |
| 33 | 087321015 запросить цену → | саморез, CUP S M3X10 |
| PR2001136 запросить цену → | / PR2002038 / PR2002084 |
SWITCH PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ0098001 запросить цену → | SW PANEL узел (HL-2460 only) |
| 1 | LJ1004001 запросить цену → | SW PANEL N узел (HL-2460N only) |
| 1 | LJ0982001 запросить цену → | SW PANEL узел NB (HL-2460 only) |
| 1-1 | LJ0849001 запросить цену → | PRINTED PANEL крышка |
| 1-2 | LJ0100001 запросить цену → | LCD держатель |
| 1-3 | LJ0456001 запросить цену → | DIFFUSION плёнка |
| 1-4 | LJ5296001 запросить цену → | PANEL LIGHT направляющая |
| 1-5 | LJ5297001 запросить цену → | KEY |
| 1-6 | LJ5298001 запросить цену → | KEY TOP A |
| 1-7 | LJ5299001 запросить цену → | KEY TOP B |
| 1-8 | LJ0103001 запросить цену → | PANEL задний крышка |
| 1-9 | LJ8525001 запросить цену → | PANEL плата в сборе 200C |
| 1-10 | LJ8529001 запросить цену → | LCD:LMG16D2 |
| 1-11 | LJ8362001 запросить цену → | BACK LIGHT плата в сборе |
| 1-12 | LJ0730001 запросить цену → | CLEAR PANEL в сборе (HL-2460 only) |
| 1-12 | LJ0983001 запросить цену → | CLEAR PANEL в сборе NB (HL-2460 only) |
| 1-12 | LJ1005001 запросить цену → | CLEAR PANEL N в сборе (HL-2460N only) |
| 1-13 | 087310816 запросить цену → | саморез, CUP B M3X8 |
| 1 | LJ8926001 запросить цену → | MAIN плата в сборе, HL-2460 B512088-201B V.CHNG |
| 2 | LJ8905001 запросить цену → | DIMM 16M |

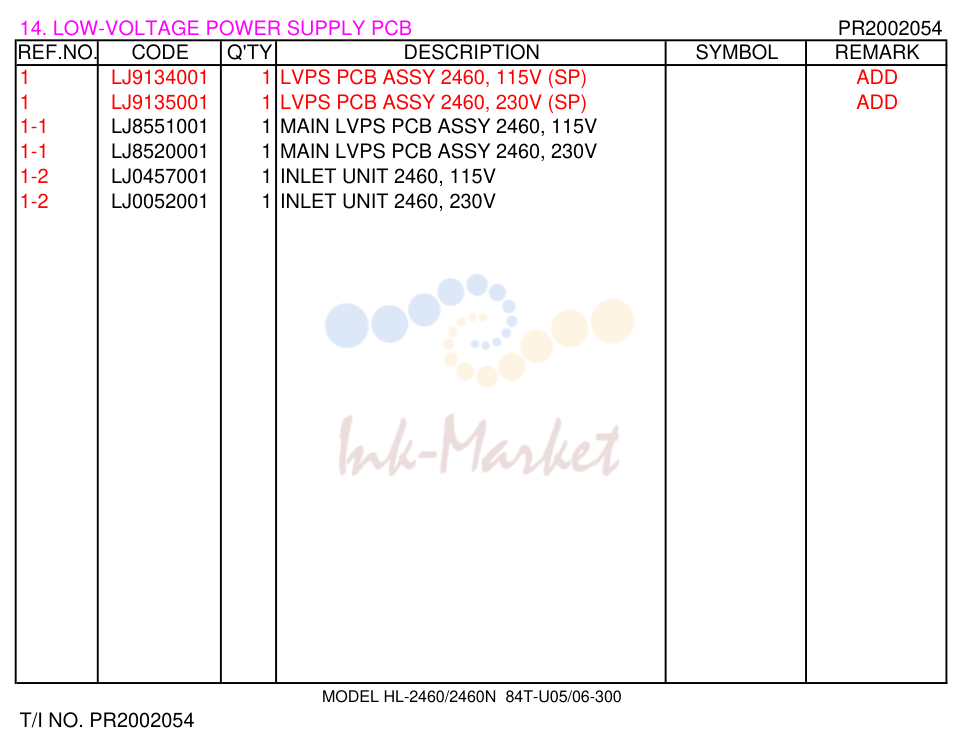

LOW-VOLTAGE POWER SUPPLY плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ9134001 запросить цену → | LVPS плата в сборе 2460, 115V (SP) ADD |
| 1 | LJ9135001 запросить цену → | LVPS плата в сборе 2460, 230V (SP) ADD |
| 1-1 | LJ8551001 запросить цену → | MAIN LVPS плата в сборе 2460, 115V |
| 1-1 | LJ8520001 запросить цену → | MAIN LVPS плата в сборе 2460, 230V |
| 1-2 | LJ0457001 запросить цену → | INLET узел 2460, 115V |
| 1-2 | LJ0052001 запросить цену → | INLET узел 2460, 230V |
| UH1051001 запросить цену → | AC CORD, UL/CSA | |
| UK4503001 запросить цену → | AC CORD в сборе, SAA | |
| UK4502001 запросить цену → | AC CORD в сборе, SEV | |
| UK4099001 запросить цену → | AC CORD, CHLI (HL-2460 only) | |
| UH1054001 запросить цену → | AC CORD, BS | |
| UK4094001 запросить цену → | AC CORD, DEMKO | |
| UK4501001 запросить цену → | AC CORD в сборе, VDE | |
| LJ8288001 запросить цену → | AC CORD в сборе, SOUTH AFRICA (HL-2460 only) |

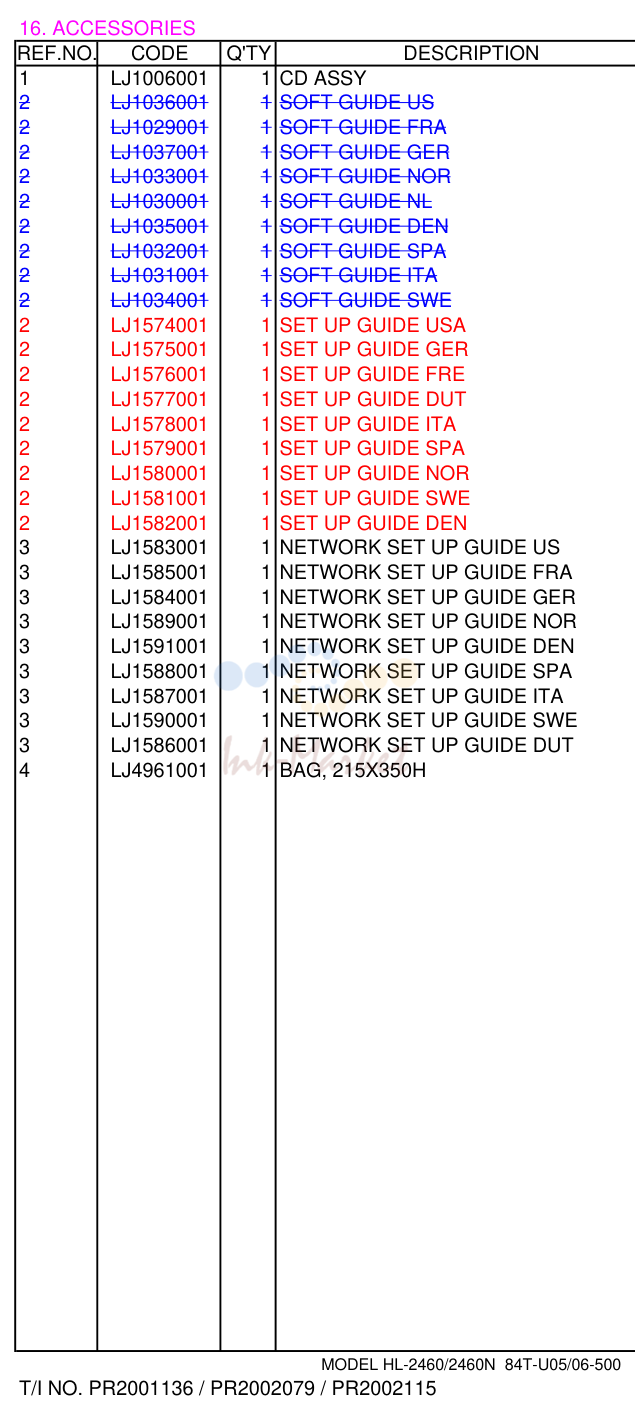

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ1006001 запросить цену → | CD в сборе Ver.C |
| 2 | LJ1036001 запросить цену → | SOFT направляющая US DEL |
| 2 | LJ1029001 запросить цену → | SOFT направляющая FRA DEL |
| 2 | LJ1037001 запросить цену → | SOFT направляющая GER DEL |
| 2 | LJ1033001 запросить цену → | SOFT направляющая NOR DEL |
| 2 | LJ1030001 запросить цену → | SOFT направляющая NL DEL |
| 2 | LJ1035001 запросить цену → | SOFT направляющая DEN DEL |
| 2 | LJ1032001 запросить цену → | SOFT направляющая SPA DEL |
| 2 | LJ1031001 запросить цену → | SOFT направляющая ITA DEL |
| 2 | LJ1034001 запросить цену → | SOFT направляющая SWE DEL |
| 2 | LJ1574001 запросить цену → | SET UP направляющая USA ADD |
| 2 | LJ1575001 запросить цену → | SET UP направляющая GER ADD |
| 2 | LJ1576001 запросить цену → | SET UP направляющая FRE ADD |
| 2 | LJ1577001 запросить цену → | SET UP направляющая DUT ADD |
| 2 | LJ1578001 запросить цену → | SET UP направляющая ITA ADD |
| 2 | LJ1579001 запросить цену → | SET UP направляющая SPA ADD |
| 2 | LJ1580001 запросить цену → | SET UP направляющая NOR ADD |
| 2 | LJ1581001 запросить цену → | SET UP направляющая SWE ADD |
| 2 | LJ1582001 запросить цену → | SET UP направляющая DEN ADD |
| 3 | LJ1583001 запросить цену → | NETWORK SET UP направляющая US |
| 3 | LJ1585001 запросить цену → | NETWORK SET UP направляющая FRA |
| 3 | LJ1584001 запросить цену → | NETWORK SET UP направляющая GER |
| 3 | LJ1589001 запросить цену → | NETWORK SET UP направляющая NOR |
| 3 | LJ1591001 запросить цену → | NETWORK SET UP направляющая DEN |
| 3 | LJ1588001 запросить цену → | NETWORK SET UP направляющая SPA |
| 3 | LJ1587001 запросить цену → | NETWORK SET UP направляющая ITA |
| 3 | LJ1590001 запросить цену → | NETWORK SET UP направляющая SWE |
| 3 | LJ1586001 запросить цену → | NETWORK SET UP направляющая DUT |
| 4 | LJ4961001 запросить цену → | BAG, 215X350H |
| PR2001136 запросить цену → | / PR2002079 / PR2002115 |
PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ0879001 запросить цену → | CARTON, HL-2460 |
| 1 | LJ0972001 запросить цену → | CARTON, HL-2460 NB |
| 1 | LJ1002001 запросить цену → | CARTON, HL-2460N |
| 2 | LJ0445001 запросить цену → | STYROFOAM в сборе |
| 3 | LJ0851001 запросить цену → | пластина держатель SF |
| 4 | LJ0900001 запросить цену → | BAG, 300X360H |
| 5 | LJ0856001 запросить цену → | картридж CARTON |
| 6 | LJ1738001 запросить цену → | TRAY HOLD PAD CODE CHNG |
| 7 | LJ0973001 запросить цену → | SPACER MP |
| 8 | LJ0852001 запросить цену → | SWING лоток бумаги держатель |
| 9 | LJ0763001 запросить цену → | BAG, 1000X1000H |
комментарии
