Brother HL 2400C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- DRIVE
- рама
- SCANNER узел
- TRANSFER узел
- FUSING узел
- крышка
- MCTL плата
- POWER SUPPLY узел
- AC CORDS
- PACKING MATERIALS

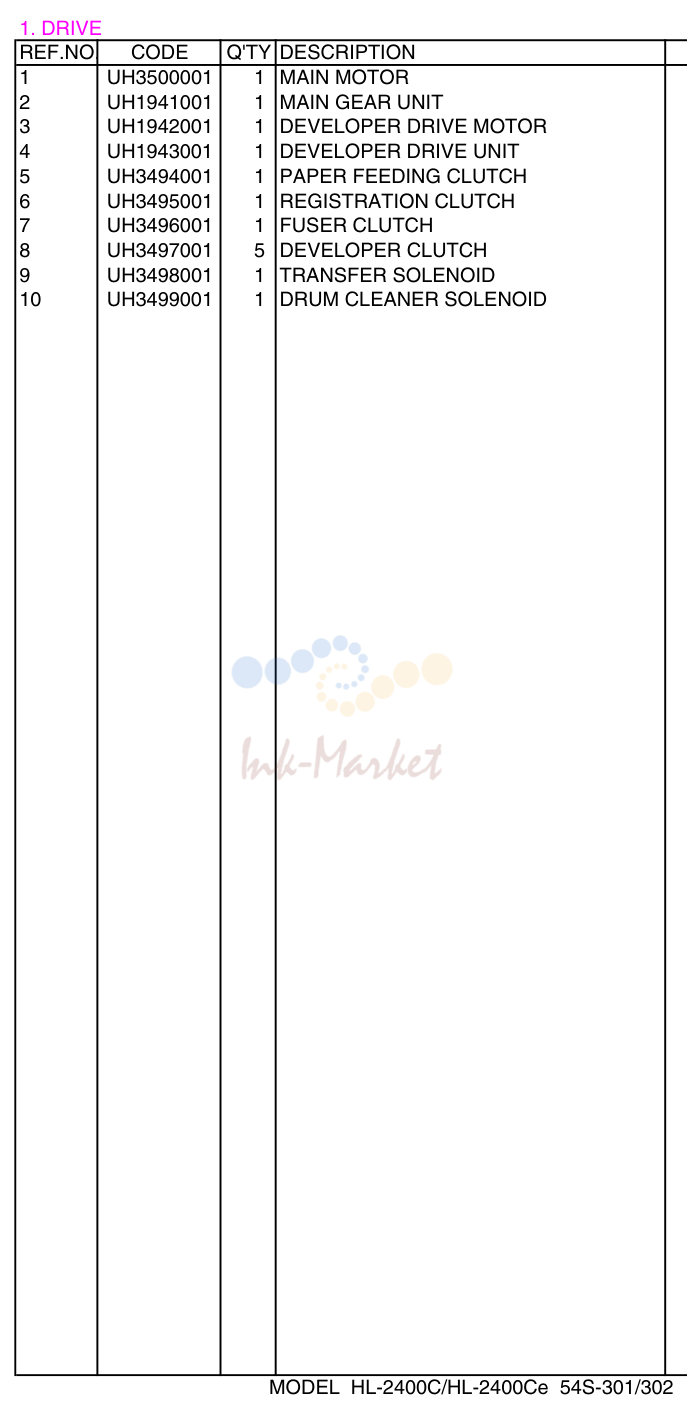

DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3500001 запросить цену → | главный мотор |
| 2 | UH1941001 запросить цену → | MAIN шестерня узел |
| 3 | UH1942001 запросить цену → | DEVELOPER DRIVE мотор |
| 4 | UH1943001 запросить цену → | DEVELOPER DRIVE узел |
| 5 | UH3494001 запросить цену → | PAPER FEEDING муфта |
| 6 | UH3495001 запросить цену → | REGISTRATION муфта |
| 7 | UH3496001 запросить цену → | FUSER муфта |
| 8 | UH3497001 запросить цену → | DEVELOPER муфта |
| 9 | UH3498001 запросить цену → | TRANSFER соленоид |
| 10 | UH3499001 запросить цену → | барабан CLEANER соленоид |

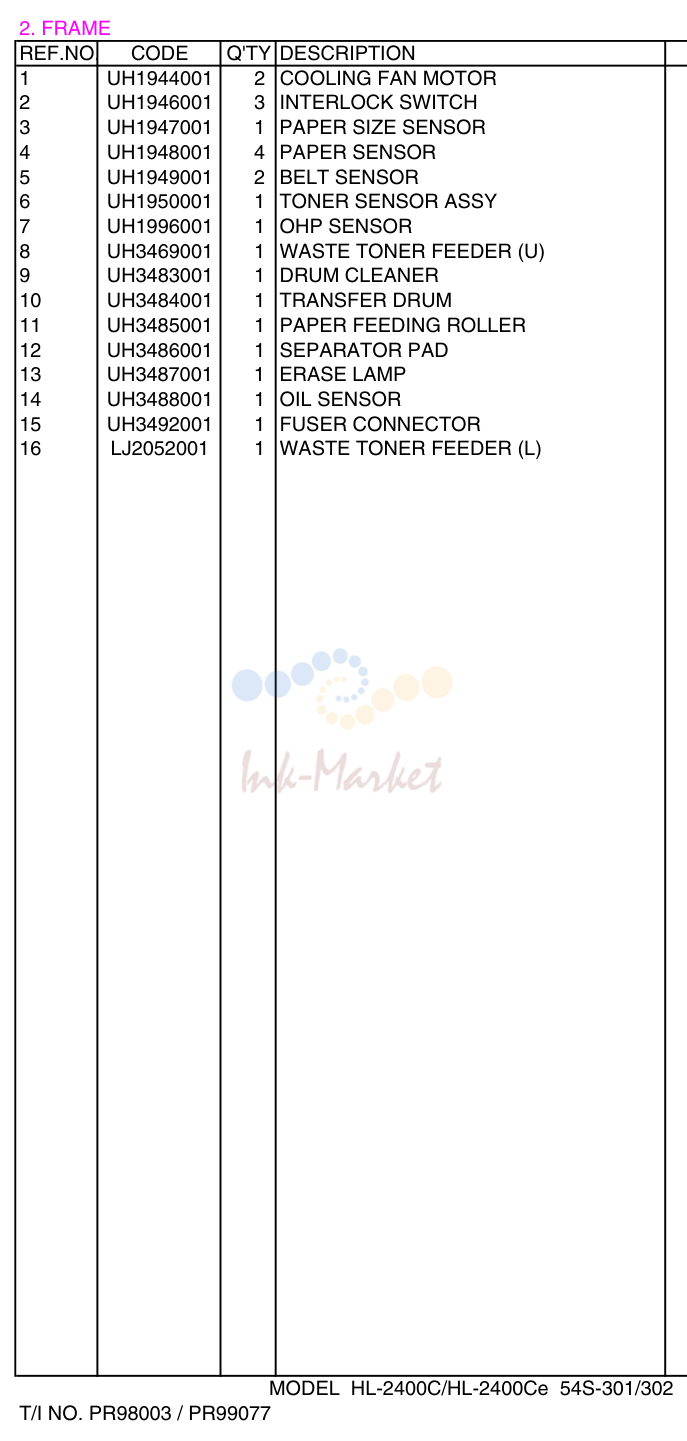

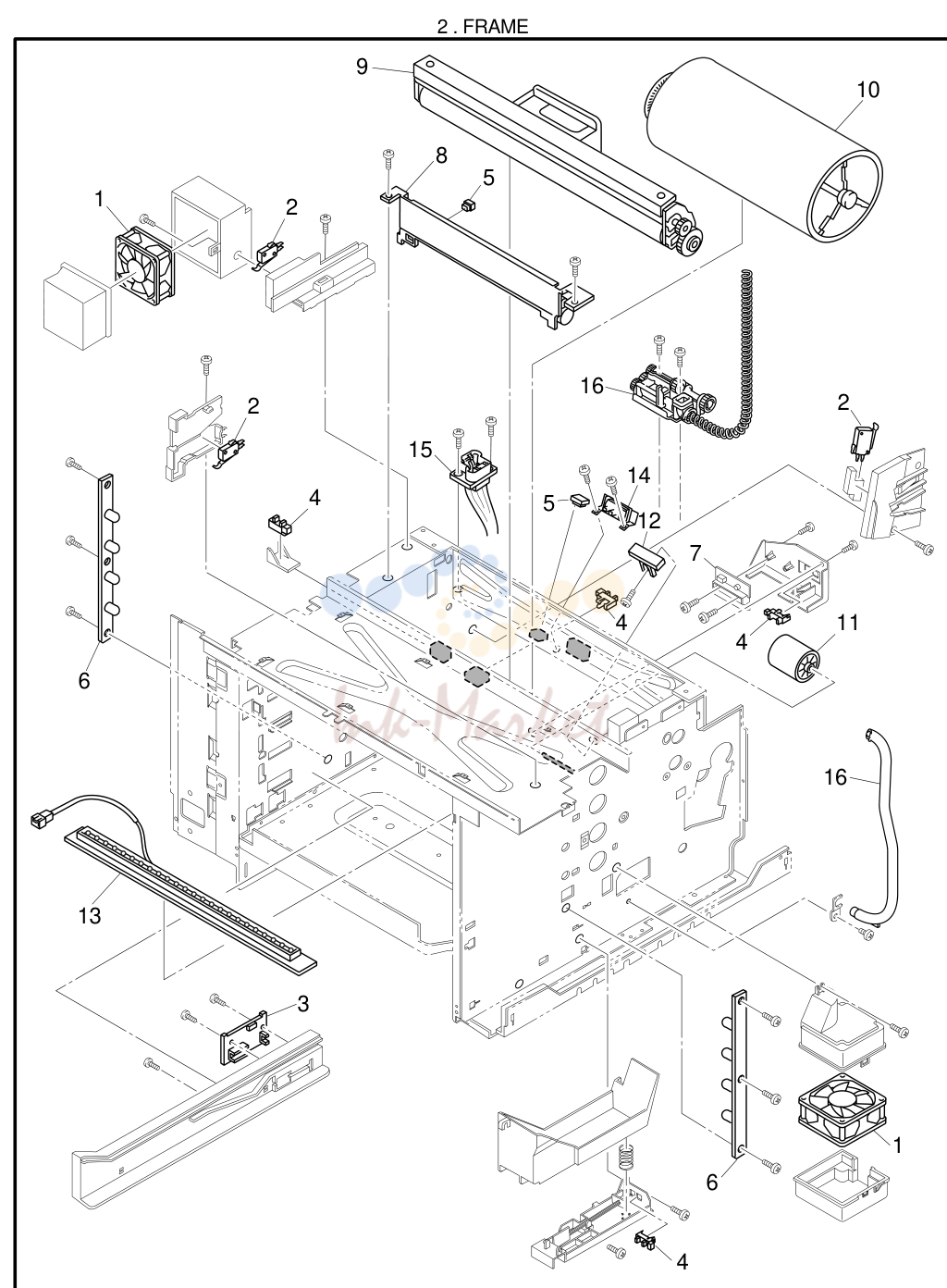

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH1944001 запросить цену → | COOLING вентилятор мотор |
| 2 | UH1946001 запросить цену → | INTERLOCK SWITCH |
| 3 | UH1947001 запросить цену → | PAPER SIZE датчик |
| 4 | UH1948001 запросить цену → | PAPER датчик |
| 5 | UH1949001 запросить цену → | ремень датчик |
| 6 | UH1950001 запросить цену → | тонер датчик в сборе |
| 7 | UH1996001 запросить цену → | OHP датчик |
| 8 | UH3469001 запросить цену → | WASTE тонер FEEDER (U) |
| 9 | UH3483001 запросить цену → | барабан CLEANER |
| 10 | UH3484001 запросить цену → | TRANSFER барабан |
| 11 | UH3485001 под заказ | PAPER FEEDING ролик |
| 12 | UH3486001 запросить цену → | SEPARATOR PAD |
| 13 | UH3487001 запросить цену → | ERASE лампа |
| 14 | UH3488001 запросить цену → | OIL датчик |
| 15 | UH3492001 запросить цену → | FUSER CONNECTOR |
| 16 | LJ2052001 запросить цену → | WASTE тонер FEEDER (L) |
SCANNER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3482001 запросить цену → | OPTICAL узел |
| 1 | UH3493001 запросить цену → | PAPER кассета |

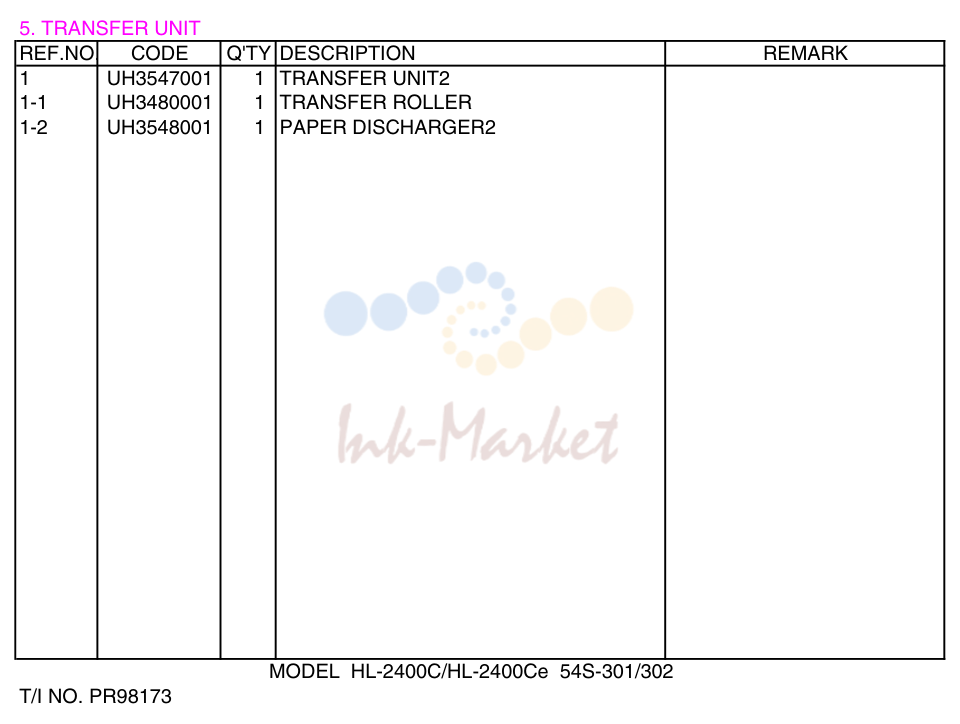

TRANSFER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3547001 запросить цену → | TRANSFER UNIT2 |
| 1-1 | UH3480001 запросить цену → | TRANSFER ролик |
| 1-2 | UH3548001 запросить цену → | PAPER DISCHARGER2 |
| 1 | UH3459001 запросить цену → | PAPER EXIT узел |
| 1-1 | UH3460001 запросить цену → | PAPER EXIT узел крышка |
| 1-2 | UH3461001 запросить цену → | PAPER EXIT передний крышка |
| 1-3 | UH3462001 запросить цену → | PAPER EXIT ролик |
| 1-4 | UH3463001 запросить цену → | DISCHARGING BRUSH |
| 1-5 | UH1944001 запросить цену → | COOLING вентилятор мотор |
| 1-6 | UH1948001 запросить цену → | PAPER датчик |

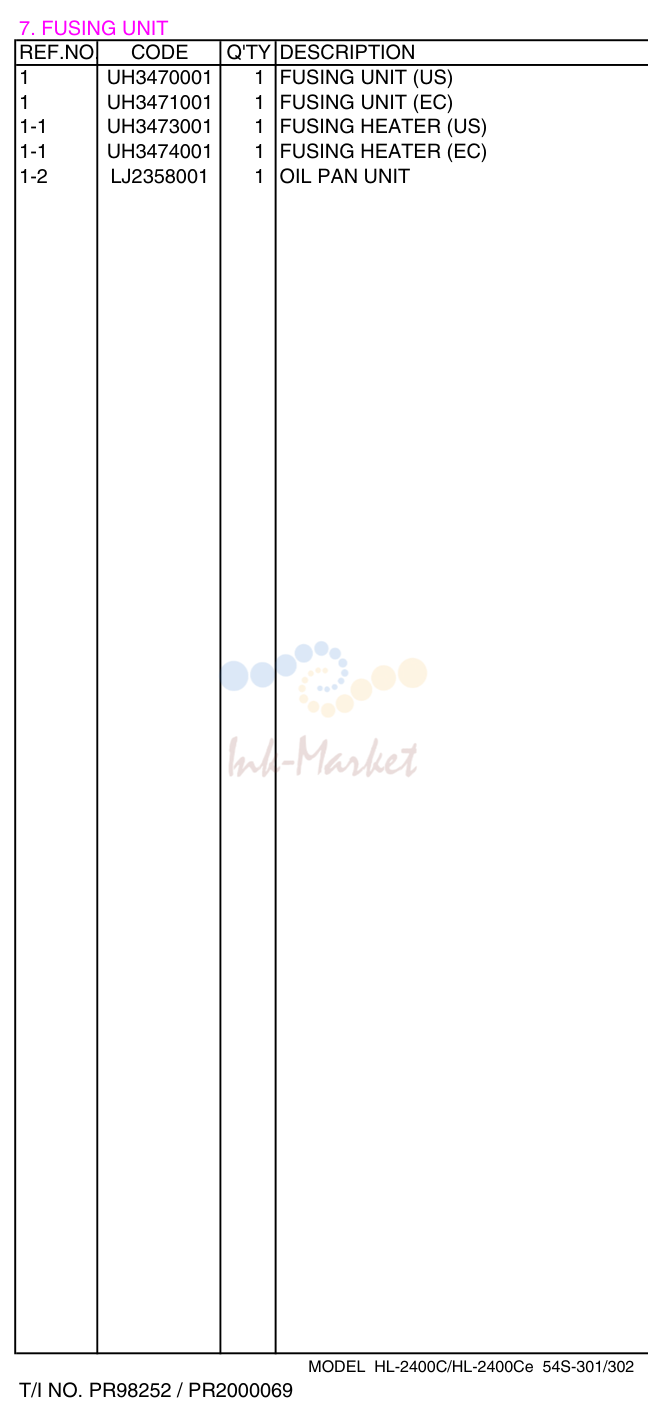

FUSING узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3470001 запросить цену → | FUSINGUNIT(US) |
| 1 | UH3471001 запросить цену → | FUSINGUNIT(EC) |
| 1-1 | UH3473001 запросить цену → | FUSINGHEATER(US) |
| 1-1 | UH3474001 запросить цену → | FUSINGHEATER(EC) |
| 1-2 | LJ2358001 запросить цену → | OIL PAN узел |

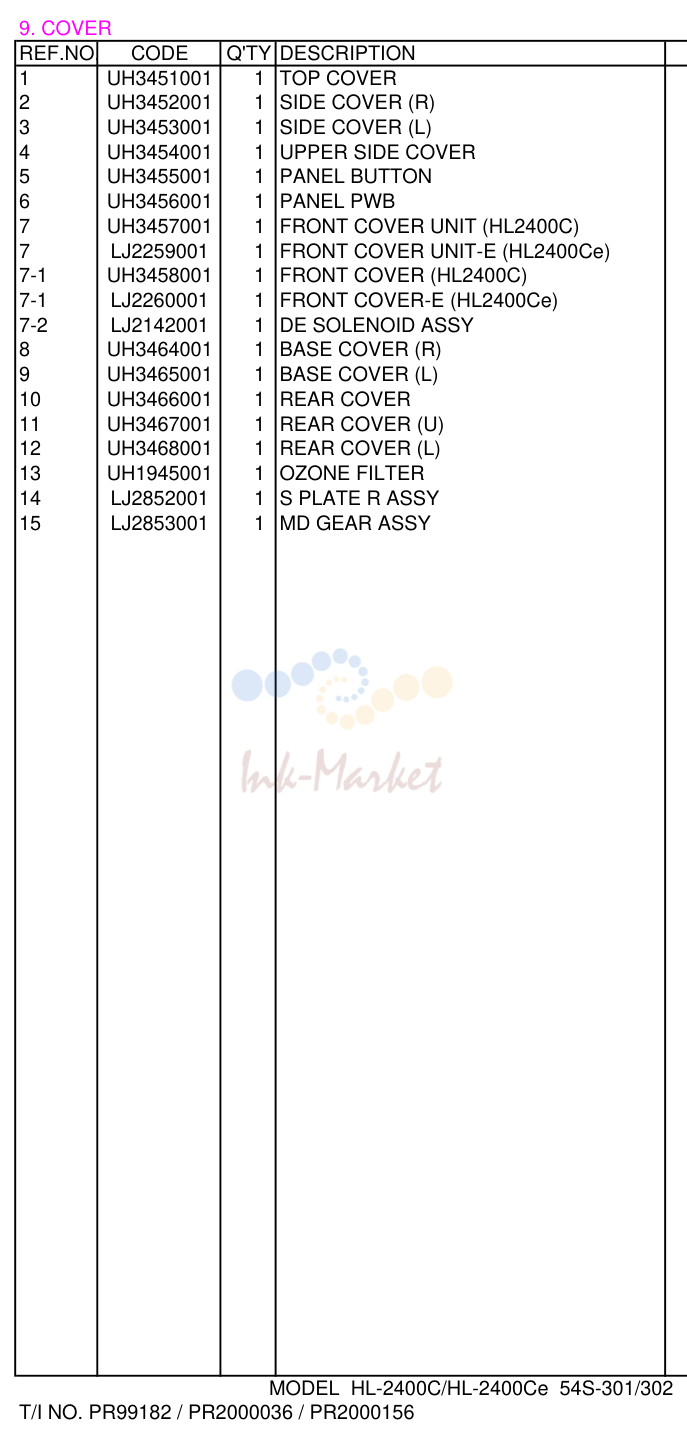

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3451001 запросить цену → | TOP крышка |
| 2 | UH3452001 запросить цену → | SIDE крышка (R) |
| 3 | UH3453001 запросить цену → | SIDE крышка (L) |
| 4 | UH3454001 запросить цену → | верхний SIDE крышка |
| 5 | UH3455001 запросить цену → | PANEL BUTTON |
| 6 | UH3456001 запросить цену → | PANEL PWB |
| 7 | UH3457001 запросить цену → | передний крышка узел (HL2400C) |
| 7 | LJ2259001 запросить цену → | передний крышка узел-E (HL2400Ce) |
| 7-1 | UH3458001 запросить цену → | передний крышка (HL2400C) |
| 7-1 | LJ2260001 запросить цену → | передний крышка-E (HL2400Ce) |
| 7-2 | LJ2142001 запросить цену → | DE соленоид в сборе |
| 8 | UH3464001 запросить цену → | BASE крышка (R) |
| 9 | UH3465001 запросить цену → | BASE крышка (L) |
| 10 | UH3466001 запросить цену → | задний крышка |
| 11 | UH3467001 запросить цену → | задний крышка (U) |
| 12 | UH3468001 запросить цену → | задний крышка (L) |
| 13 | UH1945001 запросить цену → | OZONE FILTER |
| 14 | LJ2852001 запросить цену → | S пластина R в сборе |
| 15 | LJ2853001 запросить цену → | MD шестерня в сборе |
| PR2000036 запросить цену → | / PR2000156 |

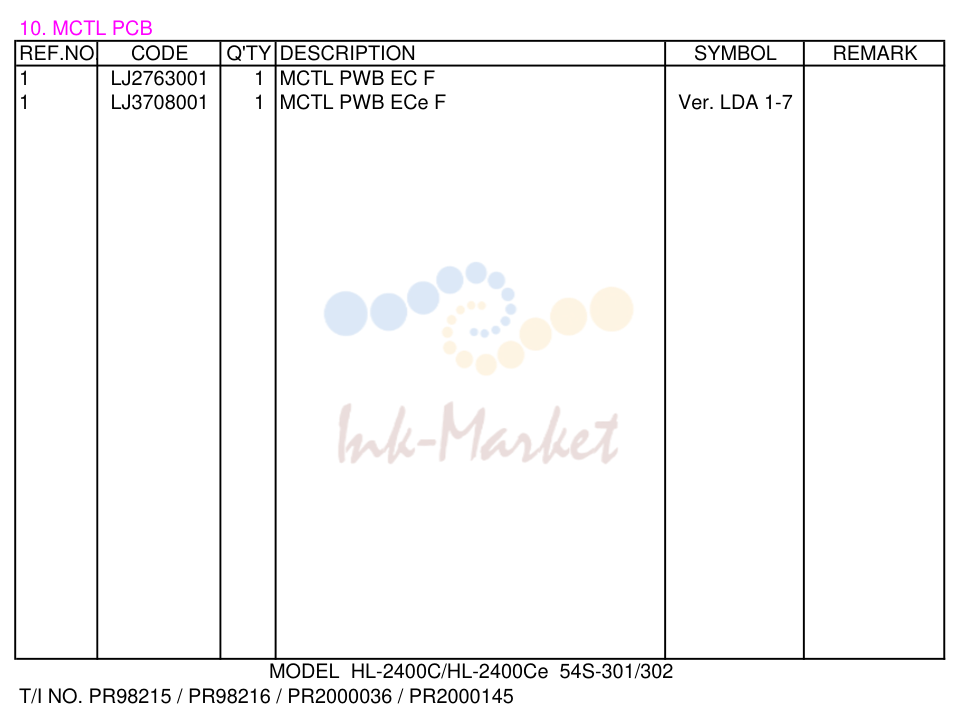

MCTL плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ2763001 запросить цену → | MCTL PWB EC F |
| 1 | LJ3708001 запросить цену → | MCTL PWB ECe F Ver. LDA 1-7 |
| PR2000036 запросить цену → | / PR2000145 | |
| 1 | UH1998001 запросить цену → | IOD1 PWB |
| 2 | UH1999001 запросить цену → | IOD2 PWB |

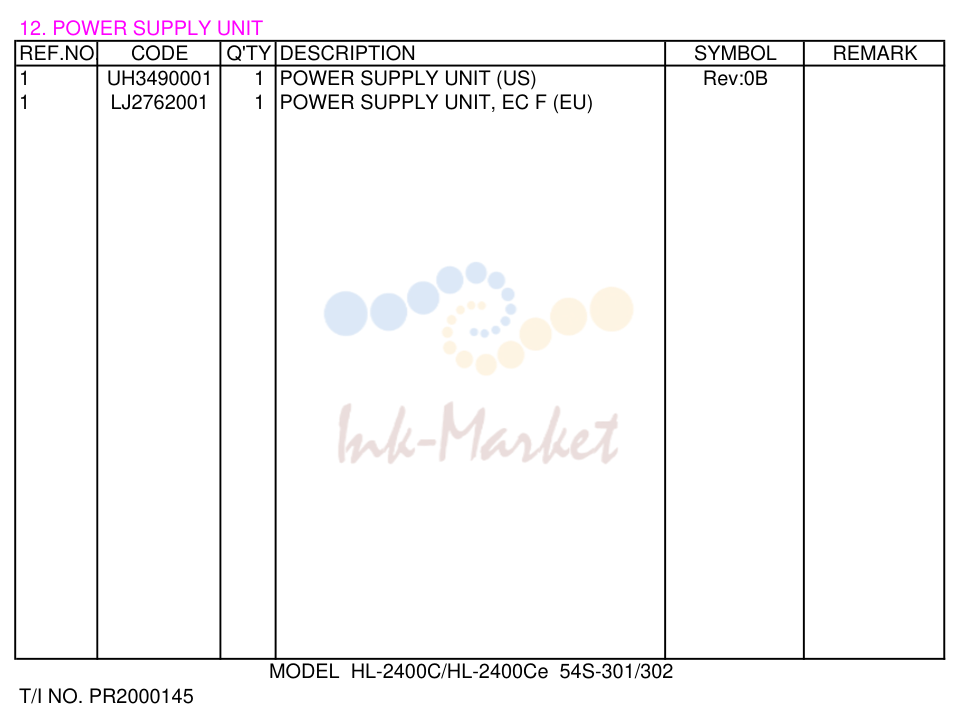

POWER SUPPLY узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH3490001 запросить цену → | POWER SUPPLY узел (US) Rev:0B |
| 1 | LJ2762001 запросить цену → | POWER SUPPLY узел, EC F (EU) |
| 1 | UH2000001 запросить цену → | HIGH VOLTAGE узел |

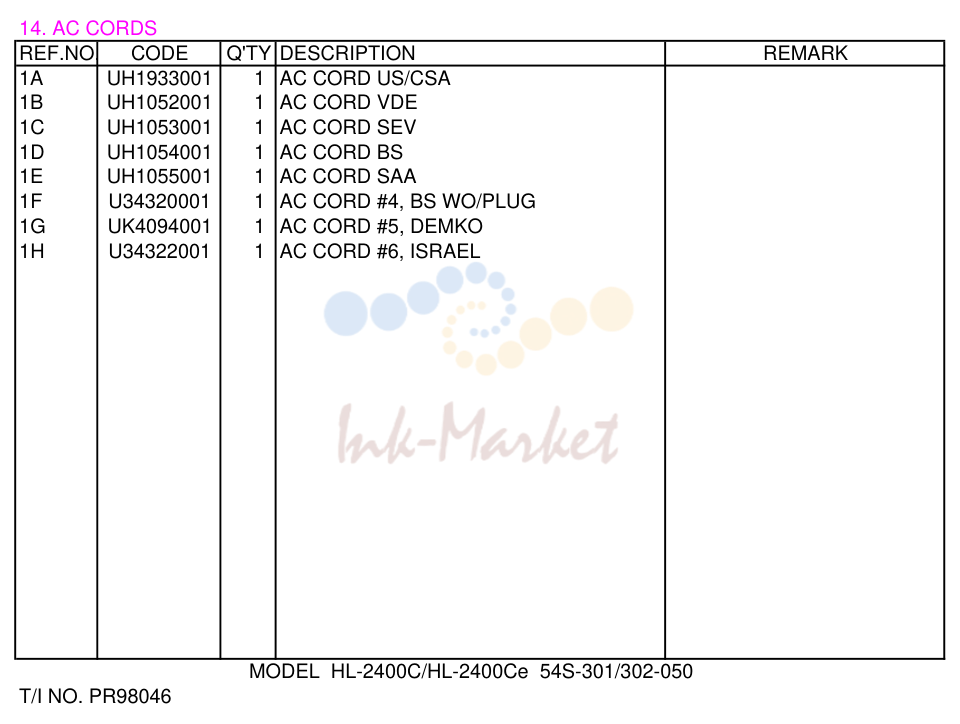

AC CORDS
| № | Артикул | Наименование |
|---|---|---|
| UH1933001 запросить цену → | AC CORD US/CSA | |
| UH1052001 запросить цену → | AC CORD VDE | |
| UH1053001 запросить цену → | AC CORD SEV | |
| UH1054001 запросить цену → | AC CORD BS | |
| UH1055001 запросить цену → | AC CORD SAA | |
| UK4094001 запросить цену → | AC CORD #5, DEMKO | |
| 1 | UK3850001 запросить цену → | P DRIVER DISK #1 (HL-2400C) |
| 2 | UK3851001 запросить цену → | P DRIVER DISK #2 (HL-2400C) |
| 3 | UK3852001 запросить цену → | P DRIVER DISK #3 (HL-2400C) |
| 4 | UK3864001 запросить цену → | P DRIVER DISK PS (HL-2400C) |
| 5 | UK3870001 запросить цену → | P DRIVER DISK MAC (HL-2400C) |
| 6 | UK3866001 запросить цену → | P DRIVER DISK NT (HL-2400C) |
| 7 | LJ2330001 запросить цену → | CD в сборе PS3 (HL-2400Ce) |
| 8 | UK3854001 запросить цену → | USER'S MANUAL ENG. (HL-2400C) |
| 8 | LJ2081001 запросить цену → | USER'S MANUAL ENG (HL-2400Ce) |
| 8 | UK3855001 запросить цену → | USER'S MANUAL GER. (HL-2400C) |
| 8 | LJ2112001 запросить цену → | USER'S MANUAL GER. (HL-2400Ce) |
| 8 | UK3856001 запросить цену → | USER'S MANUAL FRA. (HL-2400C) |
| 8 | LJ2082001 запросить цену → | USER'S MANUAL FRA. (HL-2400Ce) |
| 8 | UK3857001 запросить цену → | USER'S MANUAL DUT. (HL-2400C) |
| 8 | LJ2118001 запросить цену → | USER'S MANUAL DUT. (HL-2400Ce) |
| 9 | UE2014001 запросить цену → | PE BAG 215X350H |
| 10 | UK3676001 запросить цену → | P DRIVER DISK (E-MAIL PRINTING) (HL-2400C) |
| 11 | UK4125001 запросить цену → | P DRIVER DISK NT #2 (HL-2400C) |
| 12 | UK3928001 запросить цену → | PANTONE DISK PCL (HL-2400C) |
| PR2000036 запросить цену → | / PR2000123 |

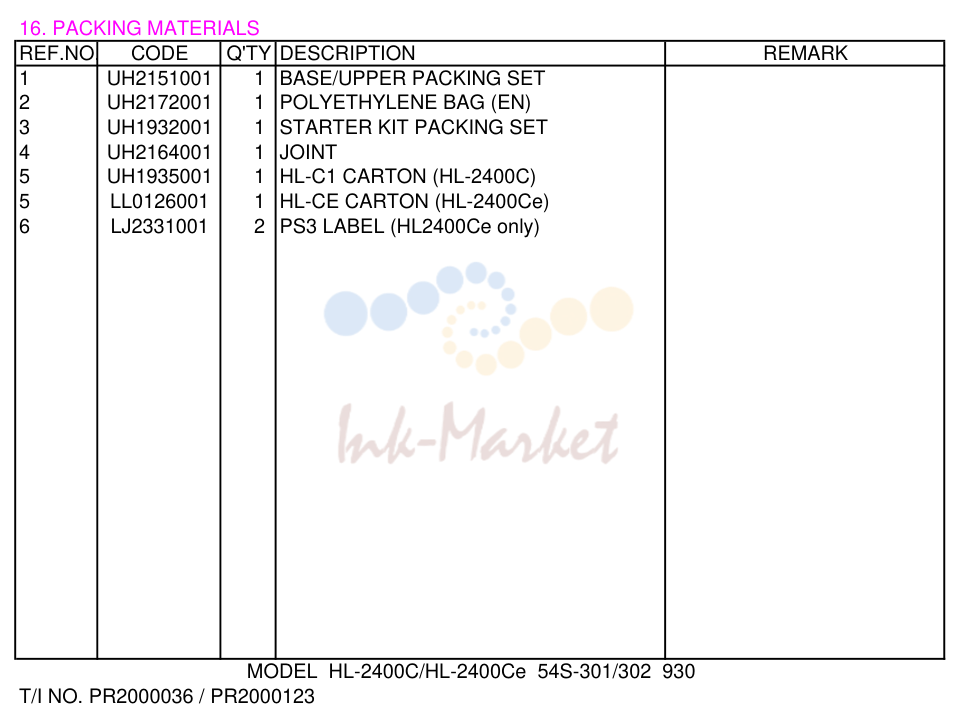

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | UH2151001 запросить цену → | BASE/верхний PACKING SET |
| 2 | UH2172001 запросить цену → | POLYETHYLENE BAG (EN) |
| 3 | UH1932001 запросить цену → | STARTER KIT PACKING SET |
| 4 | UH2164001 запросить цену → | JOINT |
| 5 | UH1935001 запросить цену → | HL-C1 CARTON (HL-2400C) |
| 5 | LL0126001 запросить цену → | HL-CE CARTON (HL-2400Ce) |
| 6 | LJ2331001 запросить цену → | PS3 LABEL (HL2400Ce only) |
| PR2000036 запросить цену → | / PR2000123 | |
| 1 | UH3508001 запросить цену → | 40K KIT (US) |
| 1 | UH3509001 запросить цену → | 40K KIT (EC) |
| 2 | UH3510001 запросить цену → | 120K KIT |
