Brother HL 2140 HL 2170W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

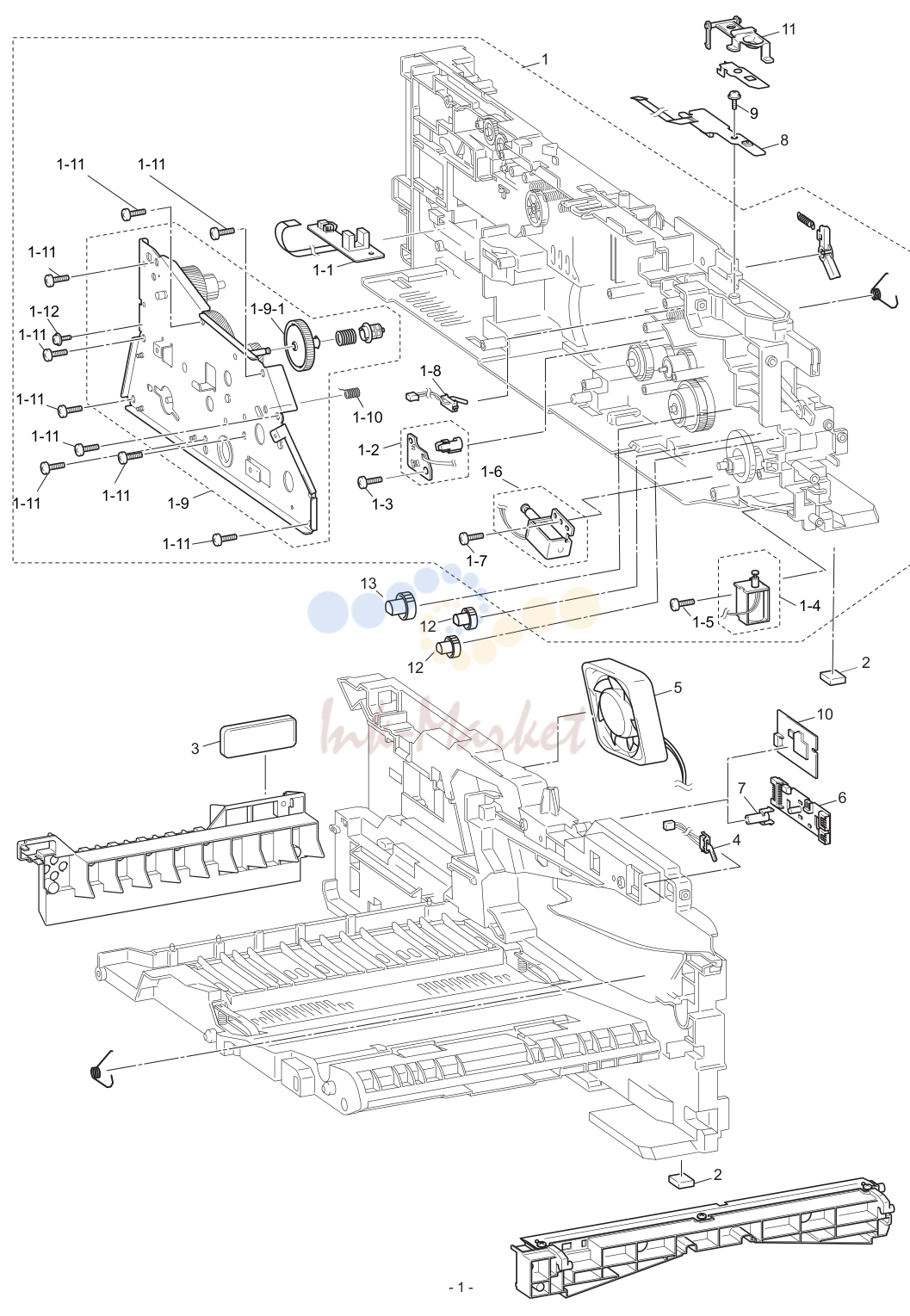

рама узел

рама узел

№АртикулНаименование
1LU2001001 запросить цену →основная рама L в сборе (HL-2140/2142)
1LU2345001 запросить цену →основная рама L в сборе (HL-2150N/2170W)
1-1LV0060001 запросить цену →EJECT датчик плата в сборе ALL2
1-2LV0063001 ✓ в наличиитонер датчик плата узел в сборе
1-3085311016 запросить цену →саморез BIND B M3X10
1-4LU2030001 запросить цену →T1 соленоид ALL2
1-5085311016 запросить цену →саморез BIND B M3X10
1-6LU2036001 под заказREGISTRATION соленоид ALL2
1-7085311016 запросить цену →саморез BIND B M3X10
1-8LM4262001 запросить цену →NEW тонер датчик жгут в сборе
1-9LU2704001 запросить цену →DRIVE SUB в сборе ALL2 del
1-9LU3074001 запросить цену →DRIVE SUB в сборе ALL2 S VA (SP) add
LU2067001 ✓ в наличииDEV шестерня JOINT/53R
1-10LU2060001 запросить цену →REGISTRATION PENDULUM шестерня пружина
1-11085411216 запросить цену →саморез BIND B M4X12
1-12LM5867001 запросить цену →саморез CUP S M3X6 SR
2LJ7403001 запросить цену →RUBBER FOOT
3LM4570001 запросить цену →FILTER в сборе del
3LU0922001 запросить цену →FILTER 2 в сборе add
4LU2125001 запросить цену →крышка датчик жгут в сборе
5LU2126001 под заказвентилятор мотор 60 узел
6LV0066001 запросить цену →тонер LED плата в сборе ALL2
7LM4267001 запросить цену →LED держатель
8LV0067001 запросить цену →PANEL плата в сборе ALL2
9087310816 запросить цену →саморез CUP B M3X8
10LT0963001 запросить цену →WIRELESS LAN плата в сборе (HL-2170W) CHG
LU2132001 запросить цену →SW SUPPORTER
LU2128001 запросить цену →FEEDER шестерня 17 TERMINAL add
13LU2129001 запросить цену →REGISTRATION шестерня 25 TERMINAL add

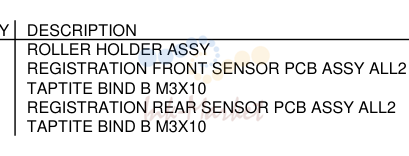

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LU2088001 под заказролик держатель в сборе
2LV0061001 запросить цену →REGISTRATION передний датчик плата в сборе ALL2
3085311016 запросить цену →саморез BIND B M3X10
4LV0062001 запросить цену →REGISTRATION задний датчик плата в сборе ALL2
5085311016 запросить цену →саморез BIND B M3X10

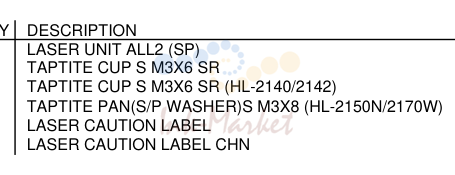

лазер-узел

лазер-узел

№АртикулНаименование
1LU2375001 запросить цену →лазер-узел ALL2 (SP)
2LM5867001 запросить цену →саморез CUP S M3X6 SR
3LM5867001 запросить цену →саморез CUP S M3X6 SR (HL-2140/2142)
3LJ0748001 запросить цену →саморез PAN(S/P шайба)S M3X8 (HL-2150N/2170W)
4LJ0908001 запросить цену →LASER CAUTION LABEL
4UL7931001 запросить цену →LASER CAUTION LABEL CHN

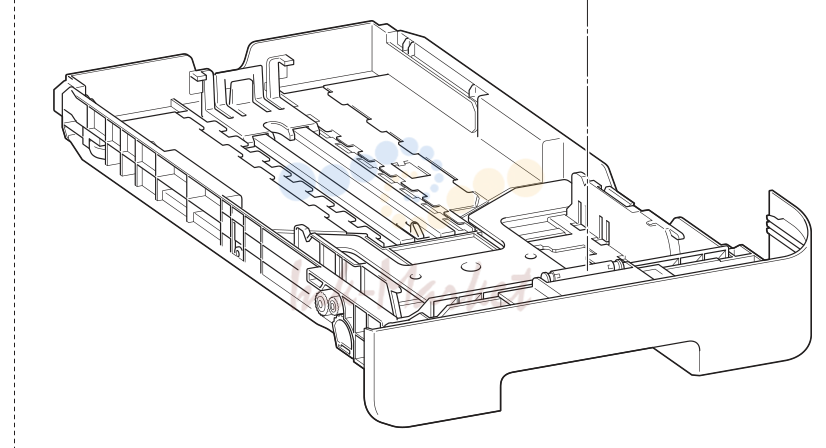

лоток бумаги

лоток бумаги

№АртикулНаименование
1LU2463002 запросить цену →лоток бумаги узел (HL-2140 US/CAN/ARL/NZ/SGP/
1LU2464002 запросить цену →лоток бумаги узел A4
1LU2463001 запросить цену →лоток бумаги узел
1LU2464001 запросить цену →лоток бумаги узел A4
1-1LU3046001 запросить цену →отделения PAD пружина 2 chg
1-2LU3157001 под заказотделения PAD в сборе (SP) CHG

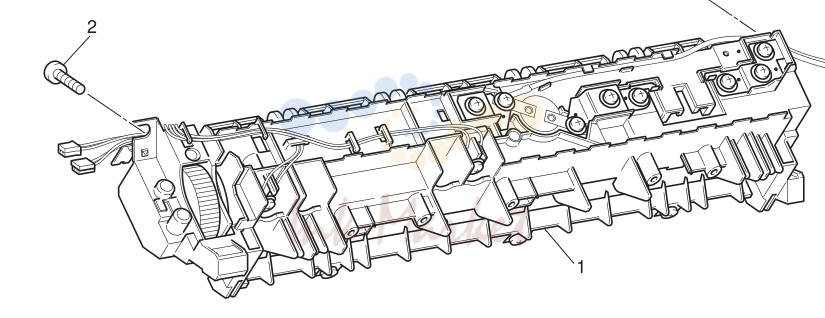

FUSER узел

FUSER узел

№АртикулНаименование
1LU2373001 запросить цену →FUSER узел 115V (SP)
1LU2374001 под заказFUSER узел 230V (SP) (EXCEPT IND)
1LU2854001 запросить цену →FUSER узел 230V IND (SP)
2LJ0395001 запросить цену →саморез PAN B M4X14 CHG

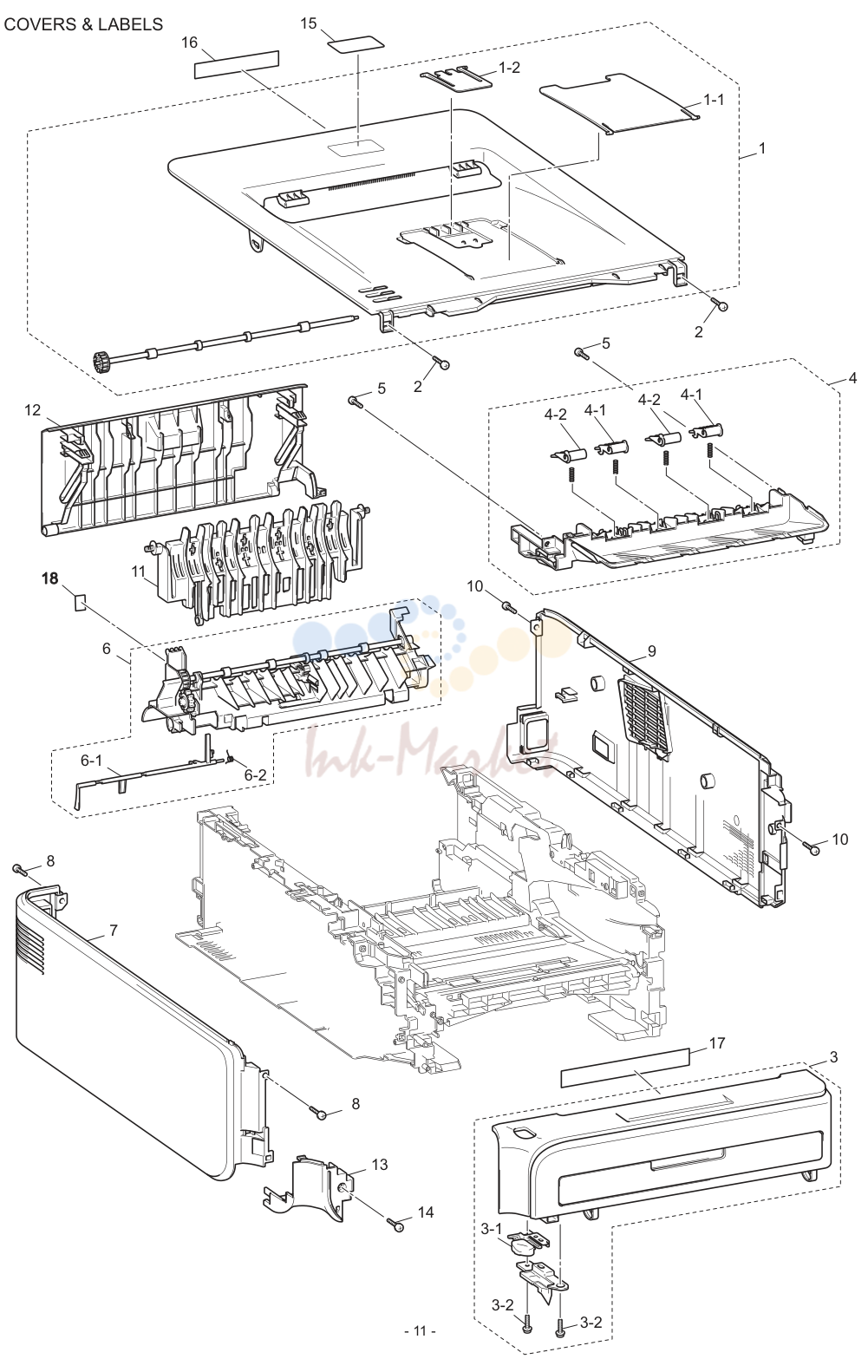

COVERS & LABELS

COVERS & LABELS

№АртикулНаименование
1LU2259002 запросить цену →TOP крышка в сборе (HL-2140/2142)
1LU2259001 запросить цену →TOP крышка в сборе (HL-2150N/2170W)
1-1LU2222002 запросить цену →SUPPORT FLAP 1 (HL-2140/2142)
1-1LU2222001 запросить цену →SUPPORT FLAP 1 (HL-2150N/2170W)
1-2LU2365002 запросить цену →SUPPORT FLAP 2 (HL-2140/2142)
1-2LU2365001 запросить цену →SUPPORT FLAP 2 (HL-2150N/2170W)
2085411216 запросить цену →саморез BIND B M4X12
3LU2223002 запросить цену →передний крышка в сборе (HL-2140 EXCEPT CHN/RUS)
3LU2661002 запросить цену →передний крышка в сборе (HL-2140 CHN)
3LU2802002 запросить цену →передний крышка в сборе (HL-2140 RUS)
3LU2223003 запросить цену →передний крышка в сборе (HL-2142 ARL/NZ)
3LU2802003 запросить цену →передний крышка в сборе (HL-2142 RUS)
3LU2223001 запросить цену →передний крышка в сборе
3LU2661001 запросить цену →передний крышка в сборе (HL-2150N/2170W CHN)
3LU2802001 запросить цену →передний крышка в сборе (HL-2150N/2170W RUS)
3-1LU2225001 запросить цену →SW KEY
3-2087310816 запросить цену →саморез CUP B M3X8
4LU2232002 запросить цену →INNER CHUTE ALL2 в сборе (HL-2140/2142)
4LU2232001 запросить цену →INNER CHUTE ALL2 в сборе (HL-2150N/2170W)
4-1LU2234001 запросить цену →прижимной ролик R в сборе ALL2 ADD
4-2LU2237001 запросить цену →прижимной ролик L в сборе ALL2 ADD
5085411216 запросить цену →саморез BIND B M4X12
6LU2241001 запросить цену →FUSER крышка в сборе
6-1LU2243001 запросить цену →EJECT ACTUATOR
6-2LM5282001 запросить цену →EJECT ACTUATOR пружина
7LU2247002 запросить цену →SIDE крышка L в сборе (HL-2140)
7LU2247001 запросить цену →SIDE крышка L в сборе (HL-2142/2150N/2170W)
8085411216 запросить цену →саморез BIND B M4X12
9LU2249002 запросить цену →SIDE крышка R в сборе (HL-2140)
9LU2249001 запросить цену →SIDE крышка R в сборе (HL-2142/2150N/2170W)
10085411216 запросить цену →саморез BIND B M4X12
11LU0335001 запросить цену →OUTER CHUTE ALL2 в сборе
12LU2811002 запросить цену →BACK крышка ALL2 (SP) (HL-2140) chg
12LU2811001 запросить цену →BACK крышка ALL2 (SP) (HL-2142/2150N/2170W) chg
13LU2252002 запросить цену →CORNER крышка (HL-2140/2142)
13LU2252001 запросить цену →CORNER крышка (HL-2150N/2170W)
14085411216 запросить цену →саморез BIND B M4X12
15LU2326001 запросить цену →MODEL пластина 2140 (EXCEPT RUS)
15LU2932001 запросить цену →MODEL пластина 2140R add
15LU2822001 запросить цену →MODEL пластина 2140L
15LU3065001 запросить цену →MODEL пластина 2142 ARL/NZ
15LU2956001 запросить цену →MODEL пластина 2142R
15LU2400001 запросить цену →MODEL пластина 2150N (EXCEPT RUS)
15LU2933001 запросить цену →MODEL пластина 2150NR add
15LU2401001 запросить цену →MODEL пластина 2170W (EXCEPT CHN/RUS)
15LU2778001 запросить цену →MODEL пластина 2170W CHN chg
15LU2934001 запросить цену →MODEL пластина 2170WR add
16LU2257001 запросить цену →PROCESS узел OP LABEL ALL2 (US/CAN/ARG/CHI)
16LU2523001 запросить цену →PROCESS узел OP LABEL ALL2
16LU2660001 запросить цену →PROCESS узел OP LABEL ALL2 (CHN) del
17LU2330001 запросить цену →HEATER CAUTION LABEL задний ALL2
18LU2935001 запросить цену →LABEL задний CHUTE add

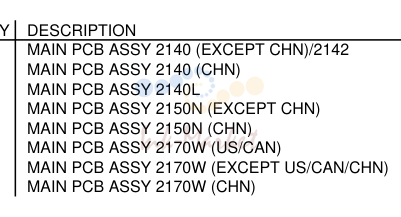

MAIN плата

MAIN плата

№АртикулНаименование
1LV0050001 запросить цену →MAIN плата в сборе 2140 (EXCEPT CHN)/2142 B512256
1LV0127001 запросить цену →MAIN плата в сборе 2140 (CHN) B512256
1LV0200001 запросить цену →MAIN плата в сборе 2140L B512256
1LV0080001 ✓ в наличииMAIN плата в сборе 2150N (EXCEPT CHN) B512257
1LV0128001 запросить цену →MAIN плата в сборе 2150N (CHN) B512257
1LV0051001 запросить цену →MAIN плата в сборе 2170W (US/CAN) B512257
1LV0094001 запросить цену →MAIN плата в сборе 2170W (EXCEPT US/CAN/CHN) B512257
1LV0129001 запросить цену →MAIN плата в сборе 2170W (CHN) B512257

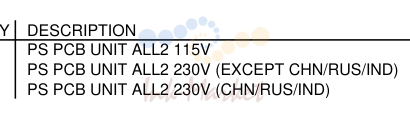

LVPS

LVPS

№АртикулНаименование
1LV0056001 запросить цену →PS плата узел ALL2 115V
1LV0074001 запросить цену →PS плата узел ALL2 230V (EXCEPT CHN/RUS/IND)
1LV0107001 запросить цену →PS плата узел ALL2 230V (CHN/RUS/IND)

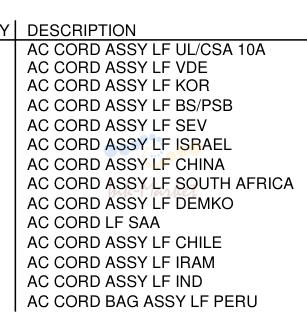

AC CORD

AC CORD

№АртикулНаименование
1LJ9271001 запросить цену →AC CORD в сборе LF UL/CSA 10A
1LJ9103001 запросить цену →AC CORD в сборе LF VDE
1LV0392001 запросить цену →AC CORD в сборе LF KOR chg
1LJ9921001 запросить цену →AC CORD в сборе LF BS/PSB
1LJ9254001 запросить цену →AC CORD в сборе LF SEV
1LM9288001 запросить цену →AC CORD в сборе LF ISRAEL
1LJ9338001 запросить цену →AC CORD в сборе LF CHINA
1LJ9295001 запросить цену →AC CORD в сборе LF SOUTH AFRICA
1LJ9256001 запросить цену →AC CORD в сборе LF DEMKO
1LJ9666001 запросить цену →AC CORD LF SAA
1LJ9294001 запросить цену →AC CORD в сборе LF CHILE
1LV0377001 запросить цену →AC CORD в сборе LF IRAM chg
1LV0213001 запросить цену →AC CORD в сборе LF IND chg
1LV0388001 запросить цену →AC CORD BAG в сборе LF PERU ADD

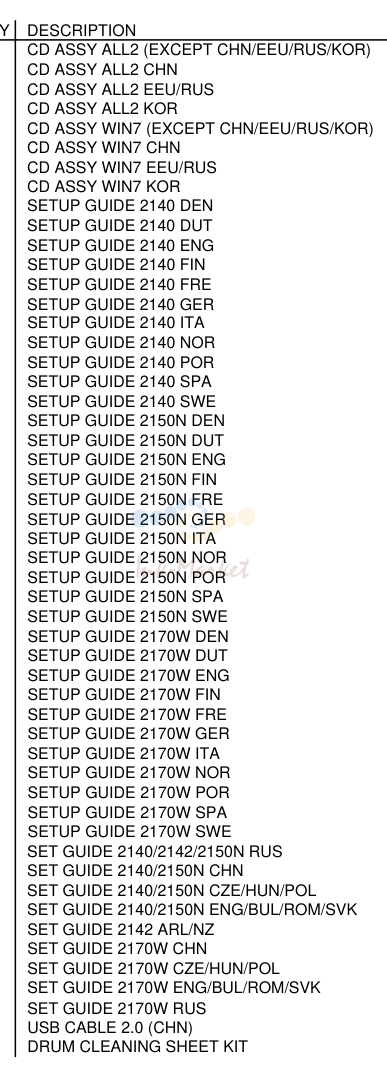

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LU2442001 запросить цену →CD в сборе ALL2 (EXCEPT CHN/EEU/RUS/KOR)
1LU2644001 запросить цену →CD в сборе ALL2 CHN
1LU2547001 запросить цену →CD в сборе ALL2 EEU/RUS
1LU2808001 запросить цену →CD в сборе ALL2 KOR
2LU3154001 запросить цену →CD в сборе WIN7 (EXCEPT CHN/EEU/RUS/KOR) ADD
2LU4370001 запросить цену →CD в сборе WIN7 CHN ADD
2LU4369001 запросить цену →CD в сборе WIN7 EEU/RUS ADD
2LU3155001 запросить цену →CD в сборе WIN7 KOR ADD
3LU2479001 запросить цену →SETUP направляющая 2140 DEN
3LU2473001 запросить цену →SETUP направляющая 2140 DUT
3LU2470001 запросить цену →SETUP направляющая 2140 ENG
3LU2480001 запросить цену →SETUP направляющая 2140 FIN
3LU2472001 запросить цену →SETUP направляющая 2140 FRE
3LU2471001 запросить цену →SETUP направляющая 2140 GER
3LU2474001 запросить цену →SETUP направляющая 2140 ITA
LU2477001 запросить цену →SETUP направляющая 2140 NOR
LU2476001 запросить цену →SETUP направляющая 2140 POR
3LU2475001 запросить цену →SETUP направляющая 2140 SPA
3LU2478001 запросить цену →SETUP направляющая 2140 SWE
3LU2490001 запросить цену →SETUP направляющая 2150N DEN
3LU2484001 запросить цену →SETUP направляющая 2150N DUT
3LU2481001 запросить цену →SETUP направляющая 2150N ENG
3LU2491001 запросить цену →SETUP направляющая 2150N FIN
3LU2483001 запросить цену →SETUP направляющая 2150N FRE
3LU2482001 запросить цену →SETUP направляющая 2150N GER
3LU2485001 запросить цену →SETUP направляющая 2150N ITA
3LU2488001 запросить цену →SETUP направляющая 2150N NOR
LU2487001 запросить цену →SETUP направляющая 2150N POR
LU2486001 запросить цену →SETUP направляющая 2150N SPA
3LU2489001 запросить цену →SETUP направляющая 2150N SWE
3LU2501001 запросить цену →SETUP направляющая 2170W DEN
3LU2495001 запросить цену →SETUP направляющая 2170W DUT
3LU2492001 запросить цену →SETUP направляющая 2170W ENG
3LU2502001 запросить цену →SETUP направляющая 2170W FIN
3LU2494001 запросить цену →SETUP направляющая 2170W FRE
3LU2493001 запросить цену →SETUP направляющая 2170W GER
3LU2496001 запросить цену →SETUP направляющая 2170W ITA
3LU2499001 запросить цену →SETUP направляющая 2170W NOR
LU2498001 запросить цену →SETUP направляющая 2170W POR
LU2497001 запросить цену →SETUP направляющая 2170W SPA
LU2500001 запросить цену →SETUP направляющая 2170W SWE
3LU2700001 запросить цену →SET направляющая 2140/2142/2150N RUS
3LU2635001 запросить цену →SET направляющая 2140/2150N CHN
3LU2535001 запросить цену →SET направляющая 2140/2150N CZE/HUN/POL
3LU2536001 запросить цену →SET направляющая 2140/2150N ENG/BUL/ROM/SVK
3LU3064001 запросить цену →SET направляющая 2142 ARL/NZ
3LU2636001 запросить цену →SET направляющая 2170W CHN
3LU2638001 запросить цену →SET направляющая 2170W CZE/HUN/POL
3LU2639001 запросить цену →SET направляющая 2170W ENG/BUL/ROM/SVK
3LU2701001 запросить цену →SET направляющая 2170W RUS
LJ9803001 запросить цену →USB шлейф 2.0 (CHN) add
LU3100001 запросить цену →барабан CLEANING SHEET KIT ADD

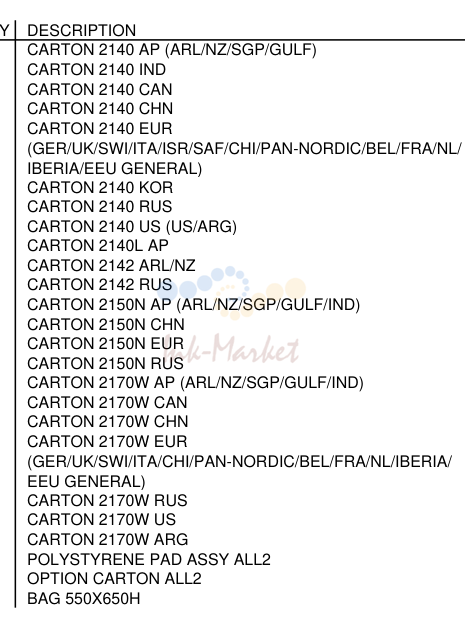

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LU2543001 запросить цену →CARTON 2140 AP (ARL/NZ/SGP/GULF)
1LU3173001 запросить цену →CARTON 2140 IND ADD
1LU2517001 запросить цену →CARTON 2140 CAN
1LU2647001 запросить цену →CARTON 2140 CHN
1LU2526001 запросить цену →CARTON 2140 EUR
1LU2809001 запросить цену →CARTON 2140 KOR
1LU2786001 запросить цену →CARTON 2140 RUS
1LU2357001 запросить цену →CARTON 2140 US (US/ARG) chg
1LU2825001 запросить цену →CARTON 2140L AP
1LU3067001 запросить цену →CARTON 2142 ARL/NZ
1LU2957001 запросить цену →CARTON 2142 RUS
1LU2610001 запросить цену →CARTON 2150N AP (ARL/NZ/SGP/GULF/IND)
1LU2649001 запросить цену →CARTON 2150N CHN
1LU2607001 запросить цену →CARTON 2150N EUR
1LU2787001 запросить цену →CARTON 2150N RUS
1LU2604001 запросить цену →CARTON 2170W AP (ARL/NZ/SGP/GULF/IND)
1LU2585001 запросить цену →CARTON 2170W CAN
1LU2651001 запросить цену →CARTON 2170W CHN
1LU2599001 запросить цену →CARTON 2170W EUR
1LU2788001 запросить цену →CARTON 2170W RUS
1LU2588001 запросить цену →CARTON 2170W US chg
1LU3153001 запросить цену →CARTON 2170W ARG add
2LU2321001 запросить цену →POLYSTYRENE PAD в сборе ALL2
3LU2324001 запросить цену →OPTION CARTON ALL2
Источник: Инк-Маркет.ру.
