Brother HL 1850 HL 1870N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама / DRIVE узел
- PAPER FEEDER / MP узел
- DUPLEX
- PAPER кассета
- узел закрепления (печь)
- COVERS

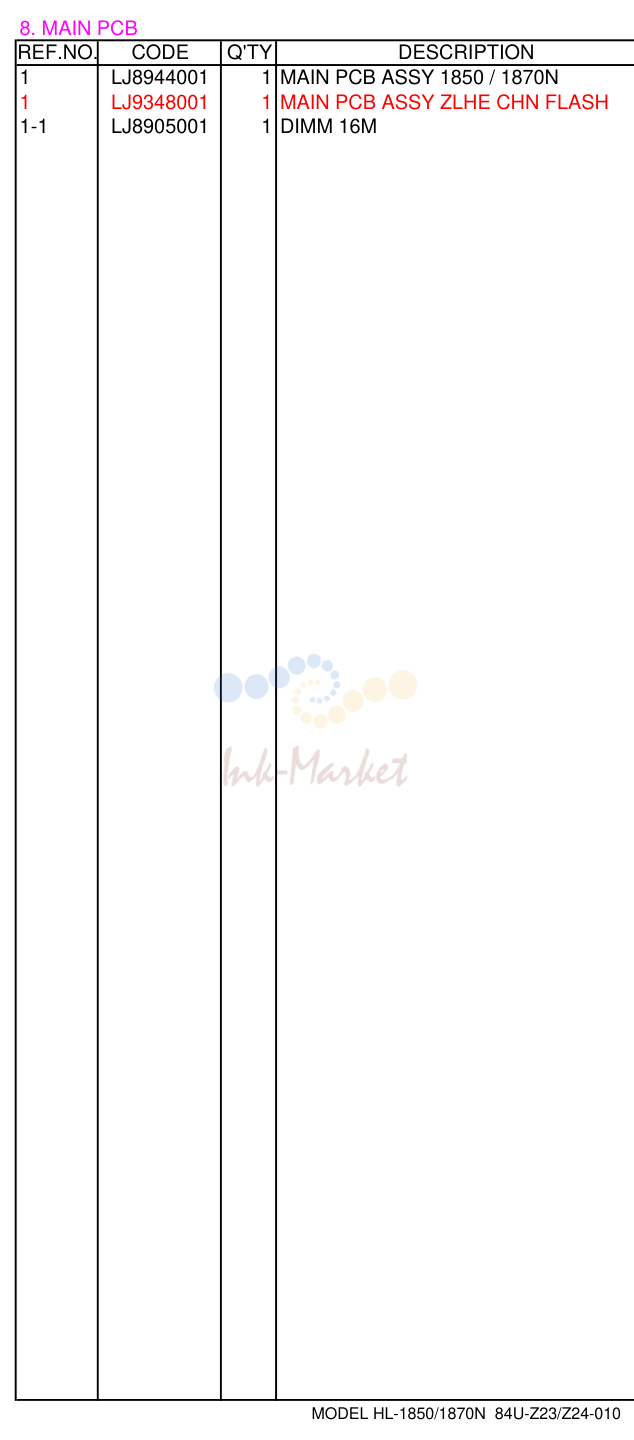

- MAIN плата
- ENGINE плата

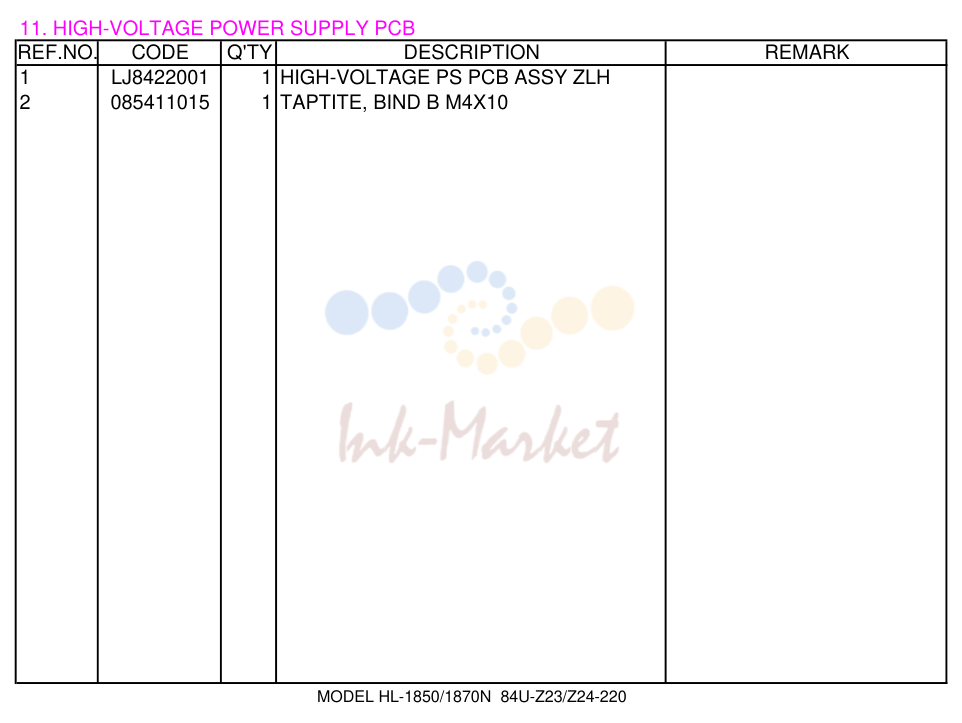

- HIGH-VOLTAGE POWER SUPPLY плата

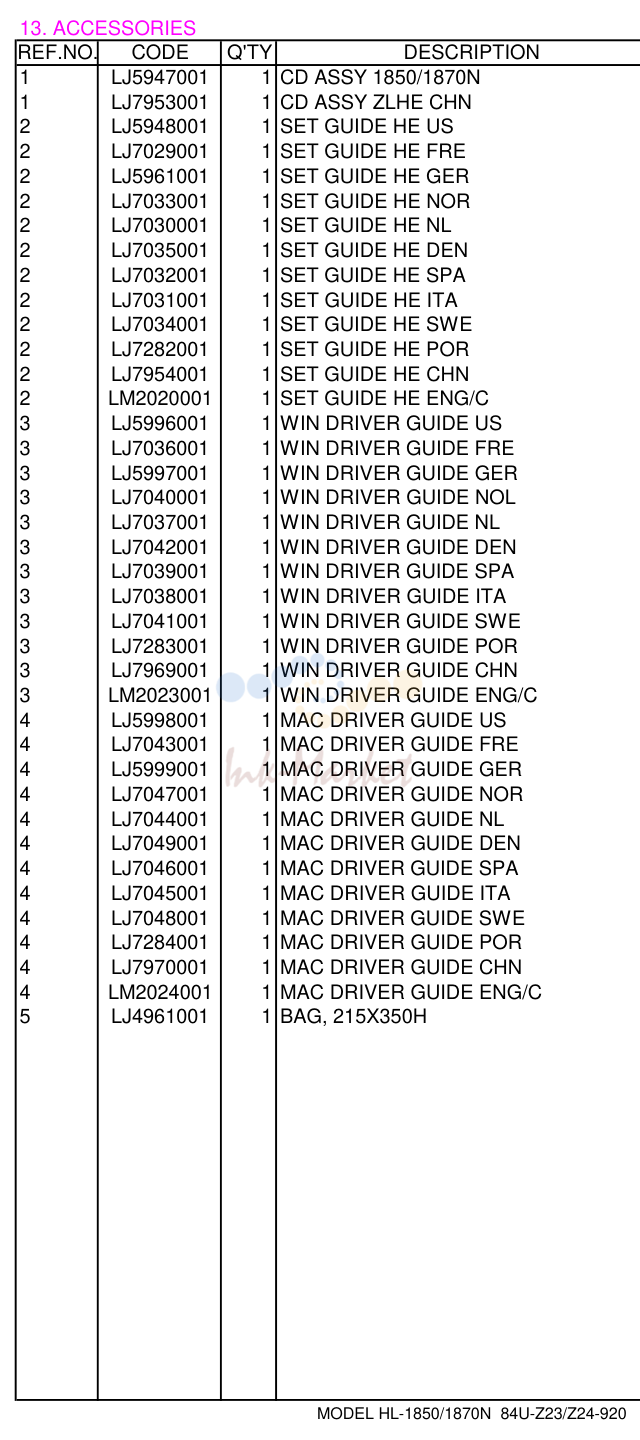

- ACCESSORIES

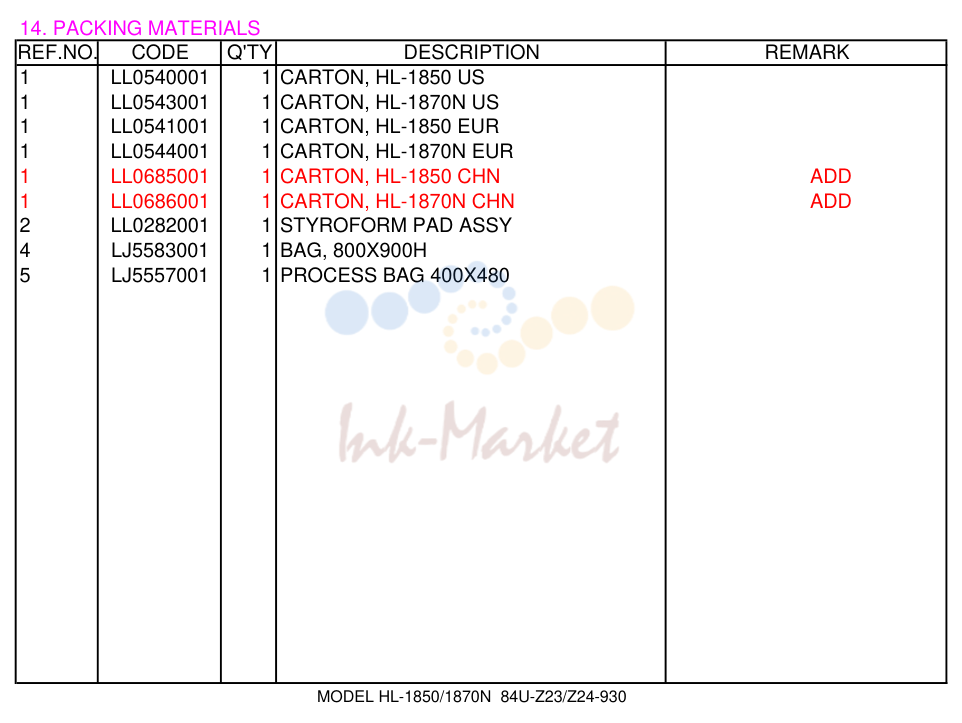

- PACKING MATERIALS

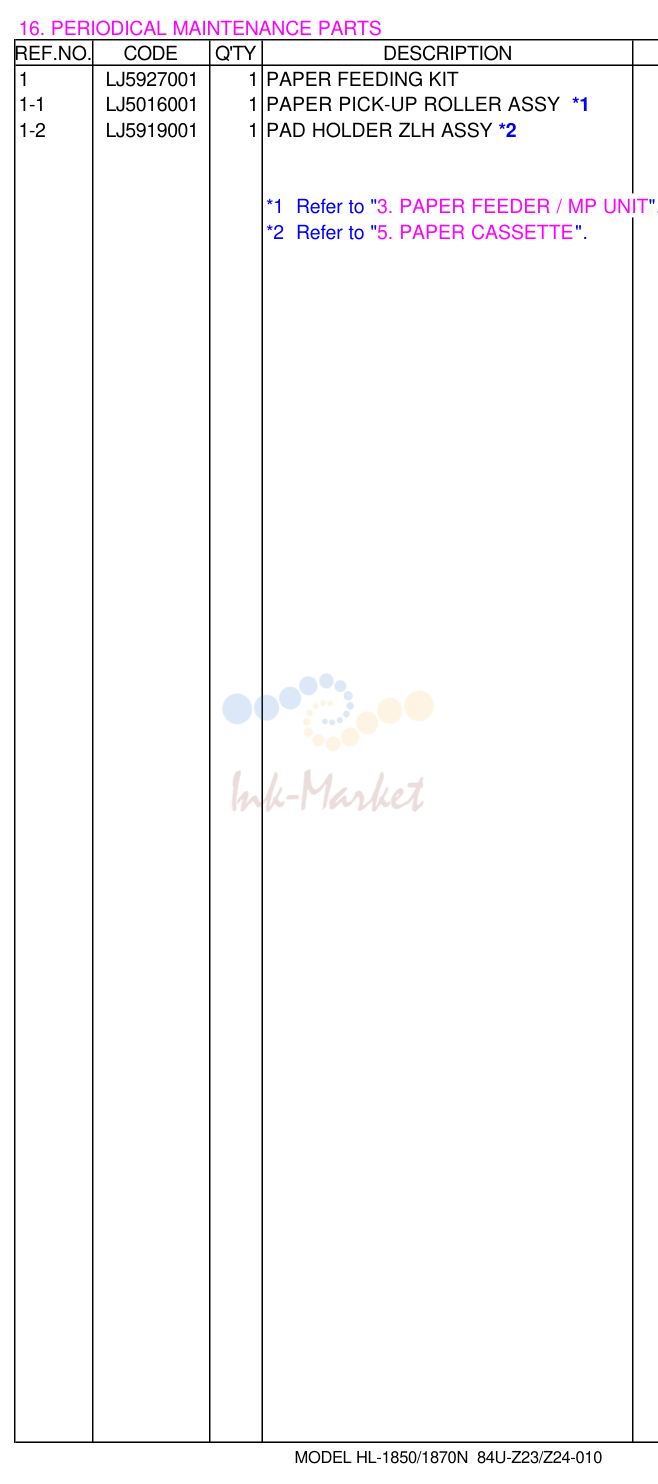

- PERIODICAL MAINTENANCE PARTS

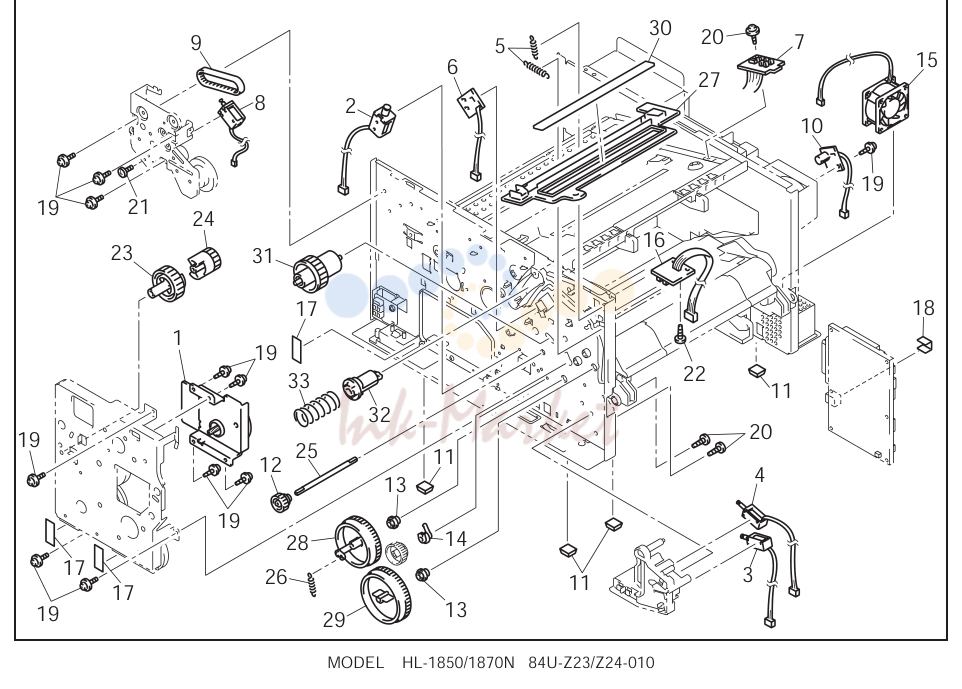

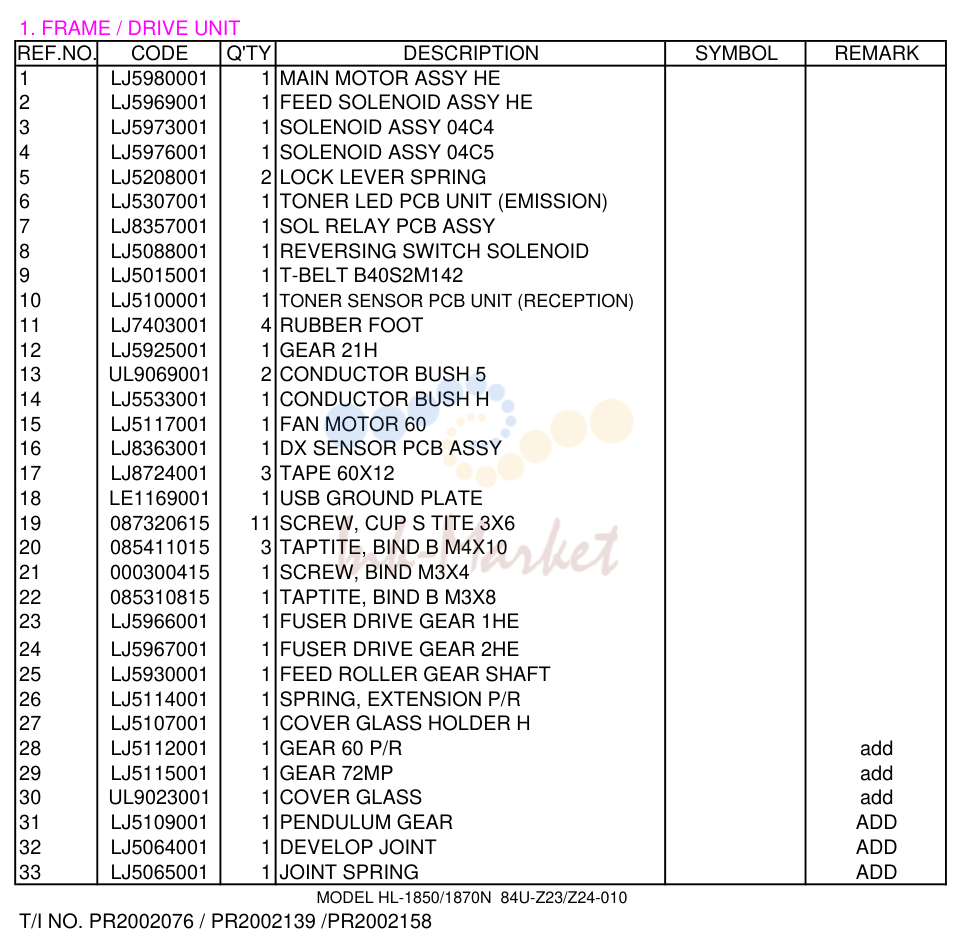

рама / DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5980001 запросить цену → | главный мотор в сборе HE |
| 2 | LJ5969001 запросить цену → | FEED соленоид в сборе HE |
| 3 | LJ5973001 запросить цену → | соленоид в сборе 04C4 |
| 4 | LJ5976001 запросить цену → | соленоид в сборе 04C5 |
| 5 | LJ5208001 запросить цену → | LOCK рычаг пружина |
| 6 | LJ5307001 запросить цену → | тонер LED плата узел (EMISSION) |
| 7 | LJ8357001 запросить цену → | SOL RELAY плата в сборе |
| 8 | LJ5088001 запросить цену → | REVERSING SWITCH соленоид |
| 9 | LJ5015001 запросить цену → | T-ремень B40S2M142 |
| 10 | LJ5100001 запросить цену → | тонер датчик плата узел (RECEPTION) |
| 11 | LJ7403001 запросить цену → | RUBBER FOOT |
| 12 | LJ5925001 запросить цену → | шестерня 21H |
| 13 | UL9069001 запросить цену → | CONDUCTOR BUSH 5 |
| 14 | LJ5533001 запросить цену → | CONDUCTOR BUSH H |
| 15 | LJ5117001 запросить цену → | вентилятор мотор 60 |
| 16 | LJ8363001 запросить цену → | DX датчик плата в сборе |
| 17 | LJ8724001 запросить цену → | TAPE 60X12 |
| 18 | LE1169001 запросить цену → | USB GROUND пластина |
| 19 | 087320615 запросить цену → | винт, CUP S TITE 3X6 |
| 20 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| 21 | 000300415 запросить цену → | винт, BIND M3X4 |
| 22 | 085310815 запросить цену → | саморез, BIND B M3X8 |
| 23 | LJ5966001 запросить цену → | FUSER DRIVE шестерня 1HE |
| 24 | LJ5967001 запросить цену → | FUSER DRIVE шестерня 2HE |
| 25 | LJ5930001 запросить цену → | FEED ролик шестерня вал |
| 26 | LJ5114001 запросить цену → | пружина, EXTENSION P/R |
| 27 | LJ5107001 запросить цену → | крышка GLASS держатель H |
| 28 | LJ5112001 запросить цену → | шестерня 60 P/R add |
| 29 | LJ5115001 запросить цену → | шестерня 72MP add |
| 30 | UL9023001 запросить цену → | крышка GLASS add |
| 31 | LJ5109001 запросить цену → | PENDULUM шестерня ADD |
| 32 | LJ5064001 запросить цену → | DEVELOP JOINT ADD |
| 33 | LJ5065001 запросить цену → | JOINT пружина ADD |
| PR2002076 запросить цену → | / PR2002139 /PR2002158 | |
| 1 | LJ7004001 запросить цену → | лазер-узел (SP) |
| 2 | 087321615 запросить цену → | саморез, CUP S M3X16 |
PAPER FEEDER / MP узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UL9059001 запросить цену → | JOINT 5 |
| 2 | UL9060001 запросить цену → | FEED ролик в сборе |
| 3 | UL9062001 запросить цену → | BUSH 5 |
| 4 | LJ5146001 запросить цену → | FIRST FEED ролик в сборе |
| LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе *1 *1 A component part of the | |
| 6 | LJ5020001 запросить цену → | BUSH L Refer to "16. PERIODICAL |
| 7 | LJ5021001 запросить цену → | BUSH R MAINTENCE PARTS". |
| 8 | LJ5184001 ✓ в наличии | отделения пластина в сборе |
| 9 | LJ5188001 запросить цену → | MP PRESSURE пластина в сборе |
| 10 | LJ5197001 запросить цену → | MP крышка |
| 11 | LJ5199001 запросить цену → | MP PAPER направляющая 1 |
| 12 | LJ5200001 запросить цену → | MP SIDE направляющая L |
| 13 | LJ5201001 запросить цену → | MP SIDE направляющая R |
| 14 | LJ5203001 запросить цену → | MP PAPER направляющая 2 |
| 15 | LJ5204001 запросить цену → | MP PAPER направляющая 3 |
| 16 | LJ5013001 запросить цену → | PROCESS узел крышка в сборе |
| 16 | LJ7947001 запросить цену → | PROCESS узел крышка в сборе CHN ADD |
| 16-1 | LJ5205001 запросить цену → | PROCESS узел крышка |
| 16-2 | LJ5206001 запросить цену → | P крышка LOCK рычаг L |
| 16-3 | LJ5207001 запросить цену → | P крышка LOCK рычаг R |
| 16-4 | LJ5208001 запросить цену → | LOCK рычаг пружина |
| 17 | LJ8365001 запросить цену → | кассета датчик плата в сборе |
| 18 | LJ8367001 запросить цену → | MP датчик плата в сборе |
| 19 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 20 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |
| 21 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 22 | LJ5131001 запросить цену → | RESIST передний ACTUATOR |
| 23 | LJ5132001 запросить цену → | RESIST передний ACTUATOR пружина |
| 24 | LJ5626001 запросить цену → | STOPPER H |
| 25 | LJ5133001 запросить цену → | RESIST задний ACTUATOR |
| 26 | LJ5134001 запросить цену → | RESIST задний ACTUATOR пружина |
| 27 | LJ7073001 запросить цену → | PE ACTUATOR H |
| 28 | LJ5155001 запросить цену → | CA ACTUATOR |
| 29 | LJ5162001 запросить цену → | MP-PE датчик ACTUATOR 1 |
| 30 | LJ5163001 запросить цену → | MP-PE датчик ACTUATOR 2 |
| 31 | LJ5915001 запросить цену → | ролик COLLAR пружина |
| 32 | LJ5916001 запросить цену → | ролик COLLAR шайба |
| LJ5150001 ✓ в наличии | ролик COLLAR | |
| 34 | LJ5211001 запросить цену → | PE датчик крышка ADD |

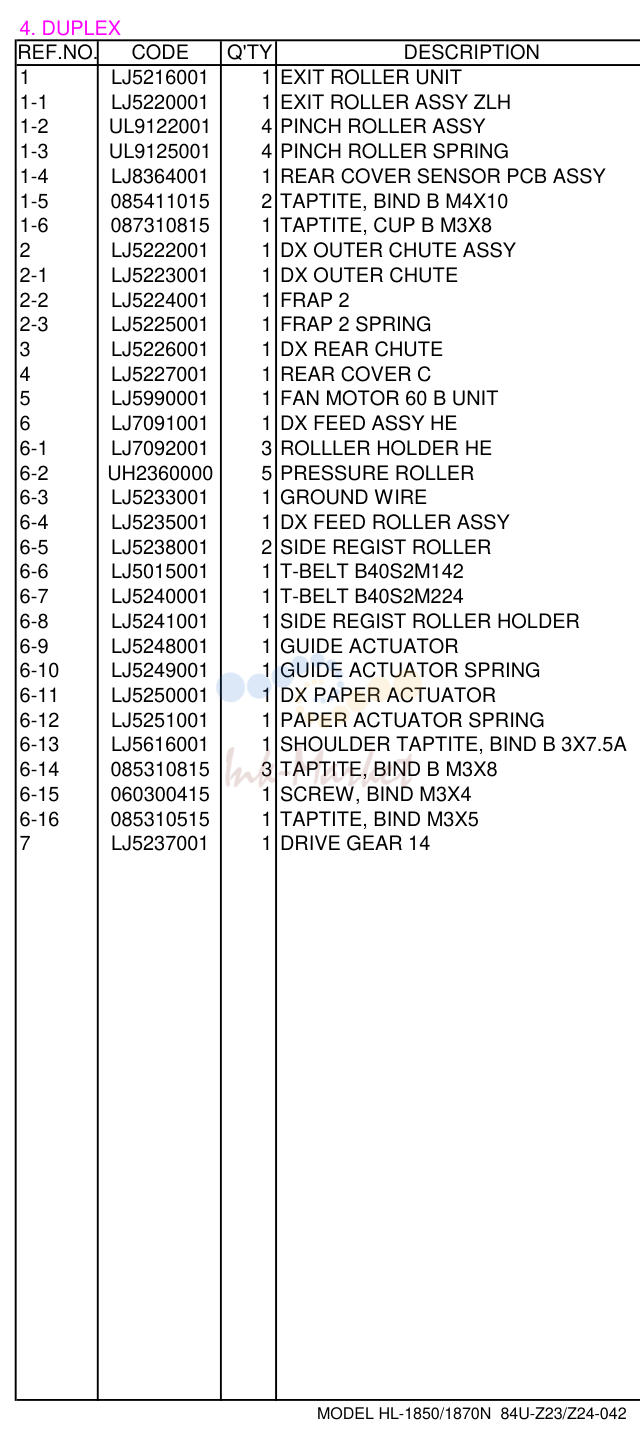

DUPLEX
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5216001 запросить цену → | EXIT ролик узел |
| 1-1 | LJ5220001 запросить цену → | EXIT ролик в сборе ZLH |
| 1-2 | UL9122001 запросить цену → | прижимной ролик в сборе |
| 1-3 | UL9125001 запросить цену → | прижимной ролик пружина |
| 1-4 | LJ8364001 запросить цену → | задний крышка датчик плата в сборе |
| 1-5 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| 1-6 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 2 | LJ5222001 запросить цену → | DX OUTER CHUTE в сборе |
| 2-1 | LJ5223001 запросить цену → | DX OUTER CHUTE |
| 2-2 | LJ5224001 запросить цену → | FRAP 2 |
| 2-3 | LJ5225001 запросить цену → | FRAP 2 пружина |
| 3 | LJ5226001 запросить цену → | DX задний CHUTE |
| 4 | LJ5227001 запросить цену → | задний крышка C |
| 5 | LJ5990001 запросить цену → | вентилятор мотор 60 B узел |
| 6 | LJ7091001 запросить цену → | DX FEED в сборе HE |
| 6-1 | LJ7092001 запросить цену → | ROLLLER держатель HE |
| 6-2 | UH2360000 запросить цену → | PRESSURE ролик |
| 6-3 | LJ5233001 запросить цену → | GROUND WIRE |
| 6-4 | LJ5235001 запросить цену → | DX FEED ролик в сборе |
| 6-5 | LJ5238001 запросить цену → | SIDE REGIST ролик |
| 6-6 | LJ5015001 запросить цену → | T-ремень B40S2M142 |
| 6-7 | LJ5240001 запросить цену → | T-ремень B40S2M224 |
| 6-8 | LJ5241001 запросить цену → | SIDE REGIST ролик держатель |
| 6-9 | LJ5248001 запросить цену → | направляющая ACTUATOR |
| 6-10 | LJ5249001 запросить цену → | направляющая ACTUATOR пружина |
| 6-11 | LJ5250001 запросить цену → | DX PAPER ACTUATOR |
| 6-12 | LJ5251001 запросить цену → | PAPER ACTUATOR пружина |
| 6-13 | LJ5616001 запросить цену → | SHOULDER саморез, BIND B 3X7.5A |
| 6-14 | 085310815 запросить цену → | саморез, BIND B M3X8 |
| 6-15 | 060300415 запросить цену → | винт, BIND M3X4 |
| 6-16 | 085310515 запросить цену → | саморез, BIND M3X5 |
| 7 | LJ5237001 запросить цену → | DRIVE шестерня 14 |

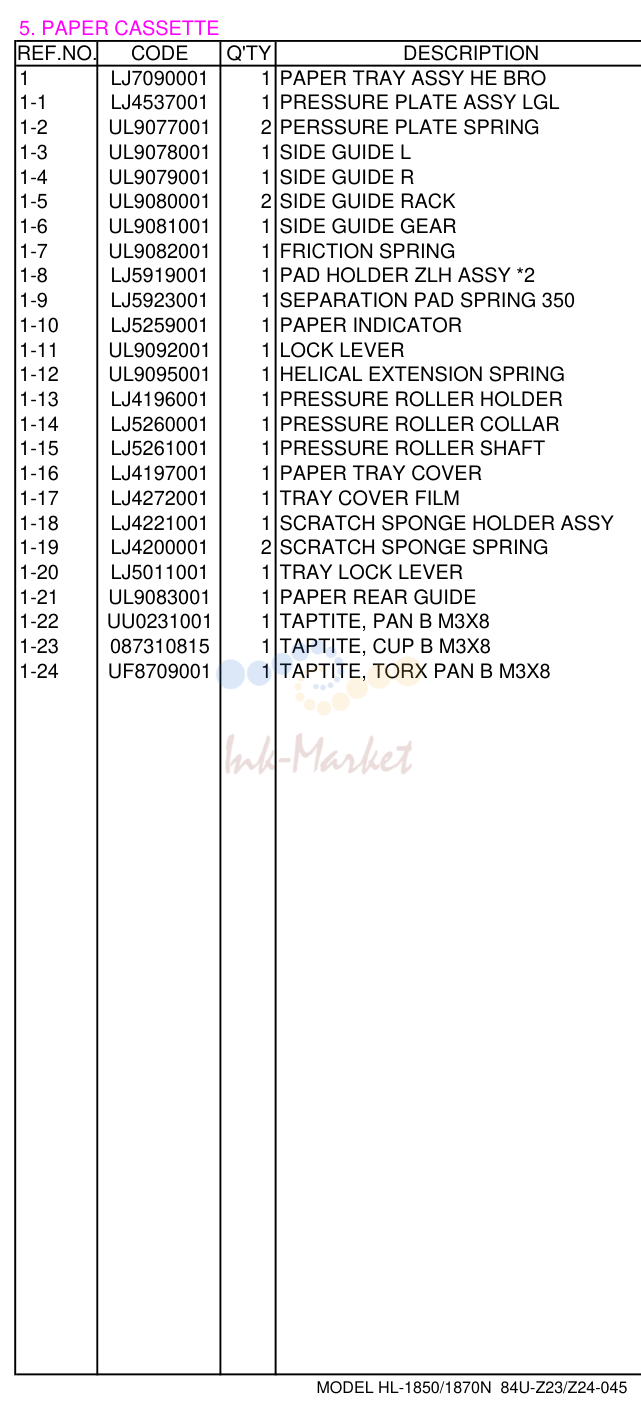

PAPER кассета
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7090001 запросить цену → | лоток бумаги в сборе HE BRO CHNG |
| 1-1 | LJ4537001 запросить цену → | PRESSURE пластина в сборе LGL |
| 1-2 | UL9077001 запросить цену → | PERSSURE пластина пружина |
| 1-3 | UL9078001 запросить цену → | SIDE направляющая L |
| 1-4 | UL9079001 запросить цену → | SIDE направляющая R |
| 1-5 | UL9080001 запросить цену → | SIDE направляющая RACK |
| 1-6 | UL9081001 запросить цену → | SIDE направляющая шестерня |
| 1-7 | UL9082001 запросить цену → | FRICTION пружина |
| 1-8 | LJ5919001 запросить цену → | PAD держатель ZLH в сборе *2 *2 A component part of the |
| 1-9 | LJ5923001 запросить цену → | отделения PAD пружина 350 PAPER FEEDING KIT. |
| 1-10 | LJ5259001 запросить цену → | PAPER INDICATOR Refer to "16. PERIODICAL |
| 1-11 | UL9092001 запросить цену → | LOCK рычаг |
| 1-12 | UL9095001 запросить цену → | HELICAL EXTENSION пружина |
| 1-13 | LJ4196001 запросить цену → | PRESSURE ролик держатель |
| 1-14 | LJ5260001 запросить цену → | PRESSURE ролик COLLAR |
| 1-15 | LJ5261001 запросить цену → | PRESSURE ролик вал |
| 1-16 | LJ4197001 запросить цену → | лоток бумаги крышка |
| 1-17 | LJ4272001 запросить цену → | TRAY крышка плёнка |
| 1-18 | LJ4221001 запросить цену → | SCRATCH SPONGE держатель в сборе |
| 1-19 | LJ4200001 запросить цену → | SCRATCH SPONGE пружина |
| 1-20 | LJ5011001 запросить цену → | TRAY LOCK рычаг |
| 1-21 | UL9083001 запросить цену → | PAPER задний направляющая |
| 1-22 | UU0231001 запросить цену → | саморез, PAN B M3X8 |
| 1-23 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 1-24 | UF8709001 запросить цену → | саморез, TORX PAN B M3X8 |

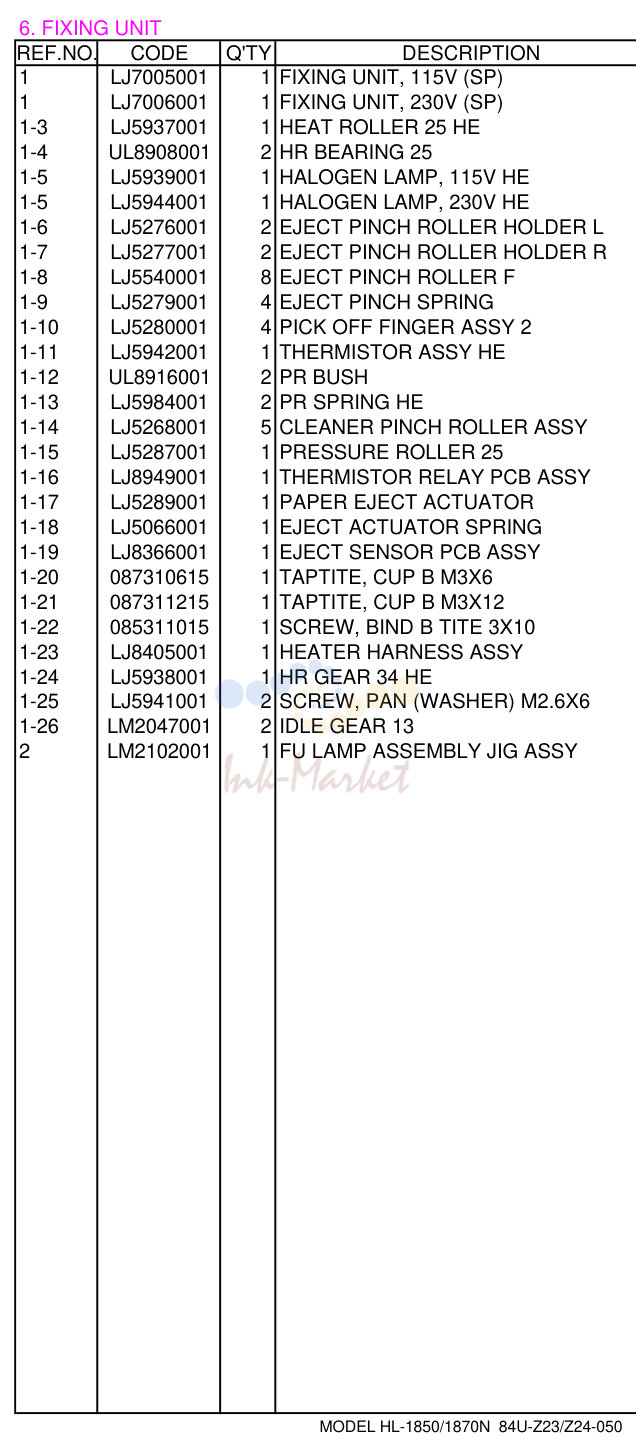

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7005001 запросить цену → | узел закрепления (печь), 115V (SP) |
| 1 | LJ7006001 запросить цену → | узел закрепления (печь), 230V (SP) |
| 1-3 | LJ5937001 запросить цену → | вал нагрева 25 HE |
| 1-4 | UL8908001 запросить цену → | HR подшипник 25 |
| 1-5 | LJ5939001 запросить цену → | галогенная лампа, 115V HE |
| 1-5 | LJ5944001 запросить цену → | галогенная лампа, 230V HE |
| 1-6 | LJ5276001 запросить цену → | EJECT прижимной ролик держатель L |
| 1-7 | LJ5277001 запросить цену → | EJECT прижимной ролик держатель R |
| 1-8 | LJ5540001 запросить цену → | EJECT прижимной ролик F |
| 1-9 | LJ5279001 запросить цену → | EJECT PINCH пружина |
| 1-10 | LJ5280001 запросить цену → | сепаратор в сборе 2 |
| 1-11 | LJ5942001 запросить цену → | термистор в сборе HE |
| 1-12 | UL8916001 запросить цену → | PR BUSH |
| 1-13 | LJ5984001 запросить цену → | PR пружина HE |
| 1-14 | LJ5268001 запросить цену → | CLEANER прижимной ролик в сборе |
| 1-15 | LJ5287001 запросить цену → | PRESSURE ролик 25 |
| 1-16 | LJ8949001 запросить цену → | термистор RELAY плата в сборе |
| 1-17 | LJ5289001 запросить цену → | PAPER EJECT ACTUATOR |
| 1-18 | LJ5066001 запросить цену → | EJECT ACTUATOR пружина |
| 1-19 | LJ8366001 запросить цену → | EJECT датчик плата в сборе |
| 1-20 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 1-21 | 087311215 запросить цену → | саморез, CUP B M3X12 |
| 1-22 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |
| 1-23 | LJ8405001 запросить цену → | HEATER жгут в сборе |
| 1-24 | LJ5938001 запросить цену → | HR шестерня 34 HE |
| 1-25 | LJ5941001 запросить цену → | винт, PAN (шайба) M2.6X6 |
| 1-26 | LM2047001 ✓ в наличии | IDLE шестерня 13 chg |
| 2 | LM2102001 запросить цену → | FU лампа ASSEMBLY JIG в сборе ADD |

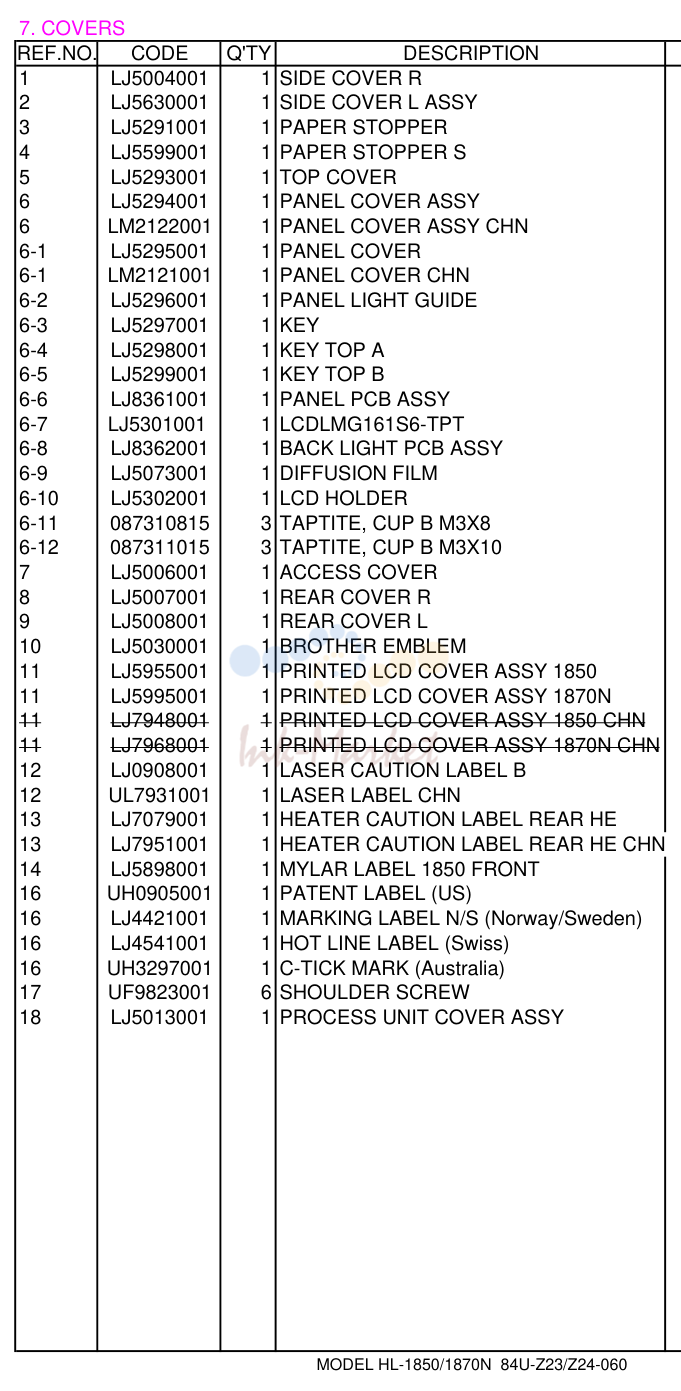

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5004001 запросить цену → | SIDE крышка R |
| 2 | LJ5630001 запросить цену → | SIDE крышка L в сборе |
| 3 | LJ5291001 запросить цену → | PAPER STOPPER |
| 4 | LJ5599001 запросить цену → | PAPER STOPPER S |
| 5 | LJ5293001 запросить цену → | TOP крышка |
| 6 | LJ5294001 запросить цену → | PANEL крышка в сборе |
| 6 | LM2122001 запросить цену → | PANEL крышка в сборе CHN add |
| 6-1 | LJ5295001 запросить цену → | PANEL крышка |
| 6-1 | LM2121001 запросить цену → | PANEL крышка CHN add |
| 6-2 | LJ5296001 запросить цену → | PANEL LIGHT направляющая |
| 6-3 | LJ5297001 запросить цену → | KEY |
| 6-4 | LJ5298001 запросить цену → | KEY TOP A |
| 6-5 | LJ5299001 запросить цену → | KEY TOP B |
| 6-6 | LJ8361001 запросить цену → | PANEL плата в сборе |
| 6-7 | LJ5301001 запросить цену → | LCDLMG161S6-TPT |
| 6-8 | LJ8362001 запросить цену → | BACK LIGHT плата в сборе |
| 6-9 | LJ5073001 запросить цену → | DIFFUSION плёнка |
| 6-10 | LJ5302001 запросить цену → | LCD держатель |
| 6-11 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 6-12 | 087311015 запросить цену → | саморез, CUP B M3X10 |
| 7 | LJ5006001 запросить цену → | ACCESS крышка |
| 8 | LJ5007001 запросить цену → | задний крышка R |
| 9 | LJ5008001 запросить цену → | задний крышка L |
| 10 | LJ5030001 запросить цену → | BROTHER EMBLEM |
| 11 | LJ5955001 запросить цену → | PRINTED LCD крышка в сборе 1850 |
| 11 | LJ5995001 запросить цену → | PRINTED LCD крышка в сборе 1870N |
| 11 | LJ7948001 запросить цену → | PRINTED LCD крышка в сборе 1850 CHN delete |
| 11 | LJ7968001 запросить цену → | PRINTED LCD крышка в сборе 1870N CHN delete |
| 12 | LJ0908001 запросить цену → | LASER CAUTION LABEL B CHG |
| 12 | UL7931001 запросить цену → | LASER LABEL CHN chg |
| 13 | LJ7079001 запросить цену → | HEATER CAUTION LABEL задний HE chg |
| 13 | LJ7951001 запросить цену → | HEATER CAUTION LABEL задний HE CHN add |
| 14 | LJ5898001 запросить цену → | MYLAR LABEL 1850 передний |
| 16 | UH0905001 запросить цену → | PATENT LABEL (US) |
| 16 | LJ4421001 запросить цену → | MARKING LABEL N/S (Norway/Sweden) |
| 16 | LJ4541001 запросить цену → | HOT LINE LABEL (Swiss) |
| 16 | UH3297001 запросить цену → | C-TICK MARK (Australia) |
| 17 | UF9823001 запросить цену → | SHOULDER винт |
| 18 | LJ5013001 запросить цену → | PROCESS узел крышка в сборе add |
MAIN плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8944001 запросить цену → | MAIN плата в сборе 1850 / 1870N B512078-460D chg |
| 1 | LJ9348001 запросить цену → | MAIN плата в сборе ZLHE CHN FLASH ADD |
| 1-1 | LJ8905001 запросить цену → | DIMM 16M |
ENGINE плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8947001 запросить цену → | ENGINE плата в сборе 1850 / 1870N B512079-211 |

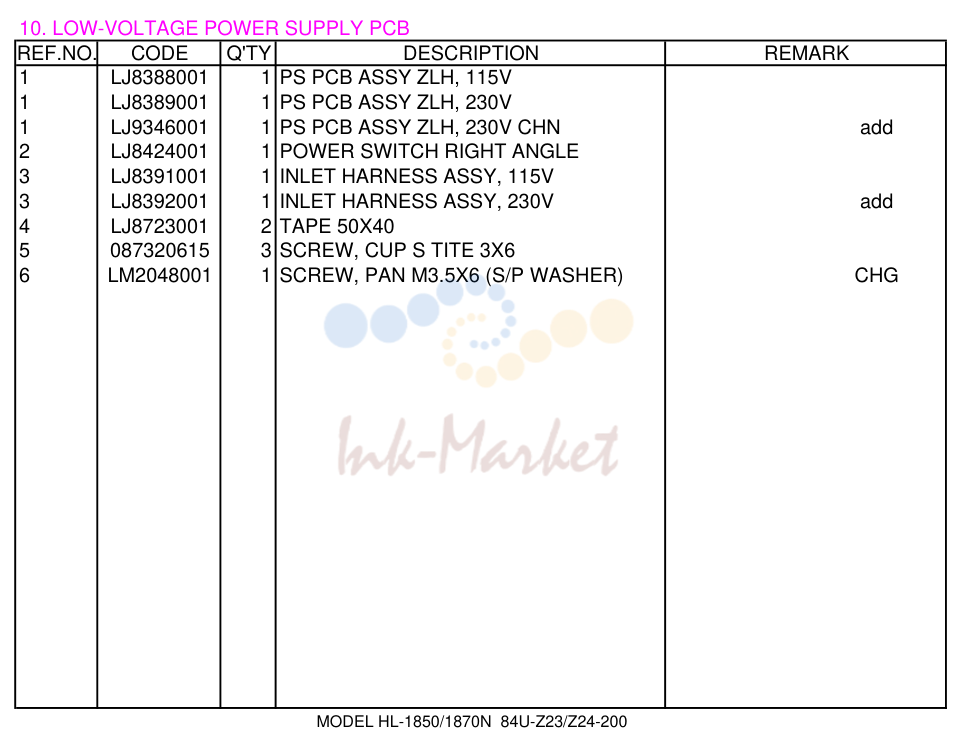

| 1 | LJ8388001 запросить цену → | PS плата в сборе ZLH, 115V |
| 1 | LJ8389001 запросить цену → | PS плата в сборе ZLH, 230V |
| 1 | LJ9346001 запросить цену → | PS плата в сборе ZLH, 230V CHN add |
| 2 | LJ8424001 запросить цену → | POWER SWITCH RIGHT ANGLE |
| 3 | LJ8391001 запросить цену → | INLET жгут в сборе, 115V |
| 3 | LJ8392001 запросить цену → | INLET жгут в сборе, 230V add |
| 4 | LJ8723001 запросить цену → | TAPE 50X40 |
| 5 | 087320615 запросить цену → | винт, CUP S TITE 3X6 |
| 6 | LM2048001 запросить цену → | винт, PAN M3.5X6 (S/P шайба) CHG |
HIGH-VOLTAGE POWER SUPPLY плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8422001 запросить цену → | HIGH-VOLTAGE PS плата в сборе ZLH |
| 2 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| LJ8875001 запросить цену → | AC CORD, UL/CSA | |
| LJ8879001 запросить цену → | AC CORD в сборе, SAA | |
| LJ8877001 запросить цену → | AC CORD в сборе, SEV | |
| UH1054001 запросить цену → | AC CORD, BS | |
| UK4094001 запросить цену → | AC CORD, DEMKO | |
| LJ8876001 запросить цену → | AC CORD в сборе, VDE | |
| LJ8288001 запросить цену → | AC CORD в сборе, SOUTH AFRICA | |
| LJ9338001 запросить цену → | AC CORD в сборе LF, CHINA CHG |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5947001 запросить цену → | CD в сборе 1850/1870N Ver.C Ver.CHNG |
| 1 | LJ7953001 запросить цену → | CD в сборе ZLHE CHN add |
| 2 | LJ5948001 запросить цену → | SET направляющая HE US |
| 2 | LJ7029001 запросить цену → | SET направляющая HE FRE |
| 2 | LJ5961001 запросить цену → | SET направляющая HE GER |
| 2 | LJ7033001 запросить цену → | SET направляющая HE NOR |
| 2 | LJ7030001 запросить цену → | SET направляющая HE NL |
| 2 | LJ7035001 запросить цену → | SET направляющая HE DEN |
| 2 | LJ7032001 запросить цену → | SET направляющая HE SPA |
| 2 | LJ7031001 запросить цену → | SET направляющая HE ITA |
| 2 | LJ7034001 запросить цену → | SET направляющая HE SWE |
| 2 | LJ7282001 запросить цену → | SET направляющая HE POR |
| 2 | LJ7954001 запросить цену → | SET направляющая HE CHN add |
| 2 | LM2020001 запросить цену → | SET направляющая HE ENG/C ADD |
| 3 | LJ5996001 запросить цену → | WIN DRIVER направляющая US |
| 3 | LJ7036001 запросить цену → | WIN DRIVER направляющая FRE |
| 3 | LJ5997001 запросить цену → | WIN DRIVER направляющая GER |
| 3 | LJ7040001 запросить цену → | WIN DRIVER направляющая NOL |
| 3 | LJ7037001 запросить цену → | WIN DRIVER направляющая NL |
| 3 | LJ7042001 запросить цену → | WIN DRIVER направляющая DEN |
| 3 | LJ7039001 запросить цену → | WIN DRIVER направляющая SPA |
| 3 | LJ7038001 запросить цену → | WIN DRIVER направляющая ITA |
| 3 | LJ7041001 запросить цену → | WIN DRIVER направляющая SWE |
| 3 | LJ7283001 запросить цену → | WIN DRIVER направляющая POR |
| 3 | LJ7969001 запросить цену → | WIN DRIVER направляющая CHN add |
| 3 | LM2023001 запросить цену → | WIN DRIVER направляющая ENG/C ADD |
| 4 | LJ5998001 запросить цену → | MAC DRIVER направляющая US |
| 4 | LJ7043001 запросить цену → | MAC DRIVER направляющая FRE |
| 4 | LJ5999001 запросить цену → | MAC DRIVER направляющая GER |
| 4 | LJ7047001 запросить цену → | MAC DRIVER направляющая NOR |
| 4 | LJ7044001 запросить цену → | MAC DRIVER направляющая NL |
| 4 | LJ7049001 запросить цену → | MAC DRIVER направляющая DEN |
| 4 | LJ7046001 запросить цену → | MAC DRIVER направляющая SPA |
| 4 | LJ7045001 запросить цену → | MAC DRIVER направляющая ITA |
| 4 | LJ7048001 запросить цену → | MAC DRIVER направляющая SWE |
| 4 | LJ7284001 запросить цену → | MAC DRIVER направляющая POR |
| 4 | LJ7970001 запросить цену → | MAC DRIVER направляющая CHN add |
| 4 | LM2024001 запросить цену → | MAC DRIVER направляющая ENG/C ADD |
| 5 | LJ4961001 запросить цену → | BAG, 215X350H |
PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LL0540001 запросить цену → | CARTON, HL-1850 US |
| 1 | LL0543001 запросить цену → | CARTON, HL-1870N US |
| 1 | LL0541001 запросить цену → | CARTON, HL-1850 EUR |
| 1 | LL0544001 запросить цену → | CARTON, HL-1870N EUR |
| 1 | LL0685001 запросить цену → | CARTON, HL-1850 CHN ADD |
| 1 | LL0686001 запросить цену → | CARTON, HL-1870N CHN ADD |
| 2 | LL0282001 запросить цену → | STYROFORM PAD в сборе |
| 4 | LJ5583001 запросить цену → | BAG, 800X900H |
| 5 | LJ5557001 запросить цену → | PROCESS BAG 400X480 |
| 1 | LJ8671001 запросить цену → | BRNET плата узел 4100H B512058-211A |
| 1-1 | 087320616 запросить цену → | саморез, CUP S M3X6 |
PERIODICAL MAINTENANCE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5927001 запросить цену → | PAPER FEEDING KIT |
| 1-1 | LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе *1 |
| 1-2 | LJ5919001 запросить цену → | PAD держатель ZLH в сборе *2 |
комментарии
