Brother HL 1650 HL 1670N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама / DRIVE узел
- PAPER FEEDER / MP узел
- DUPLEX
- PAPER кассета
- узел закрепления (печь)
- COVERS

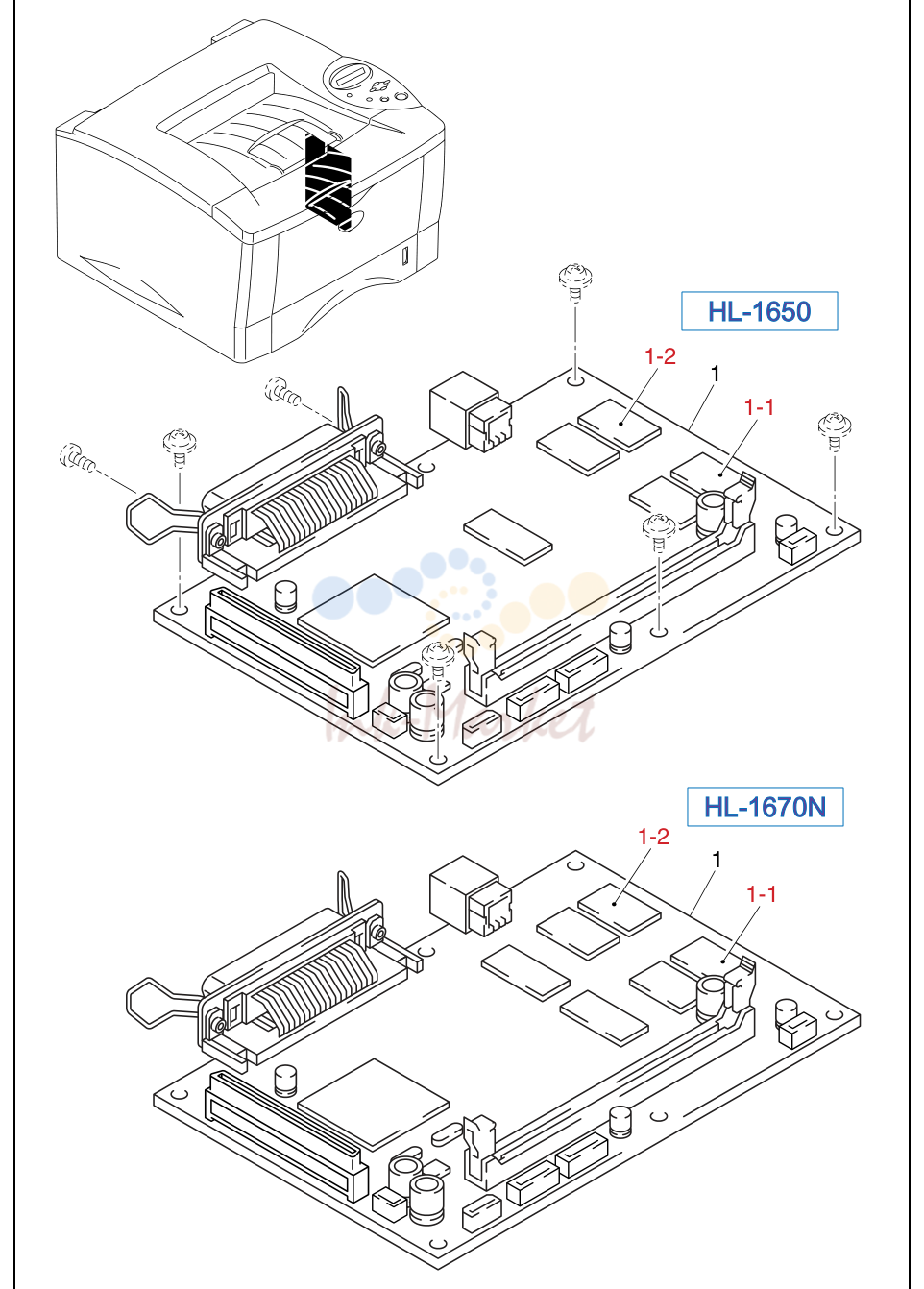

- MAIN плата

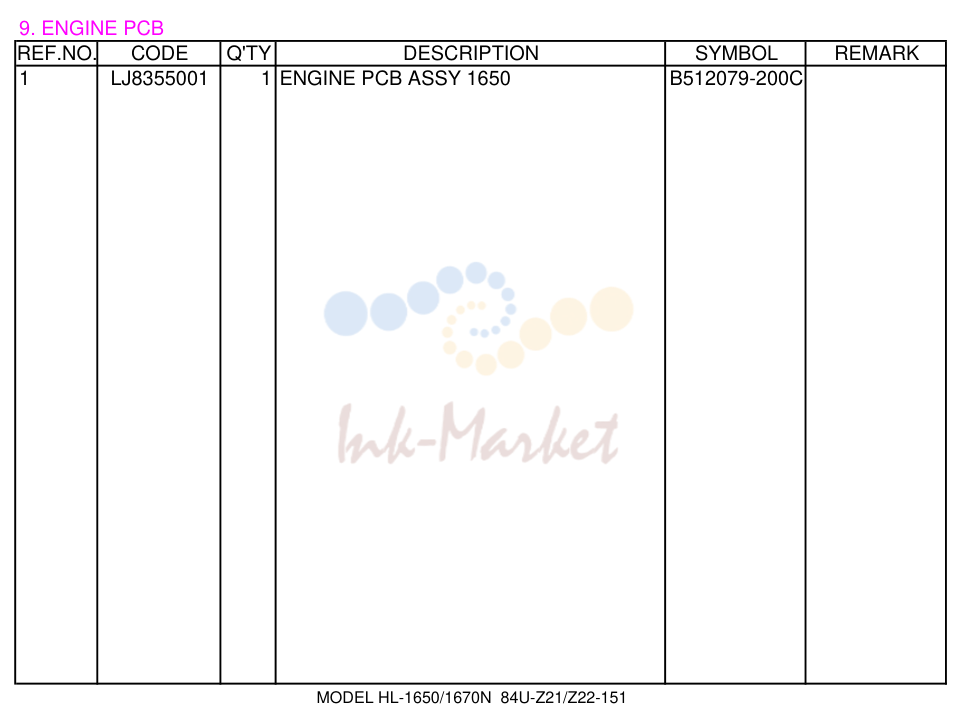

- ENGINE плата

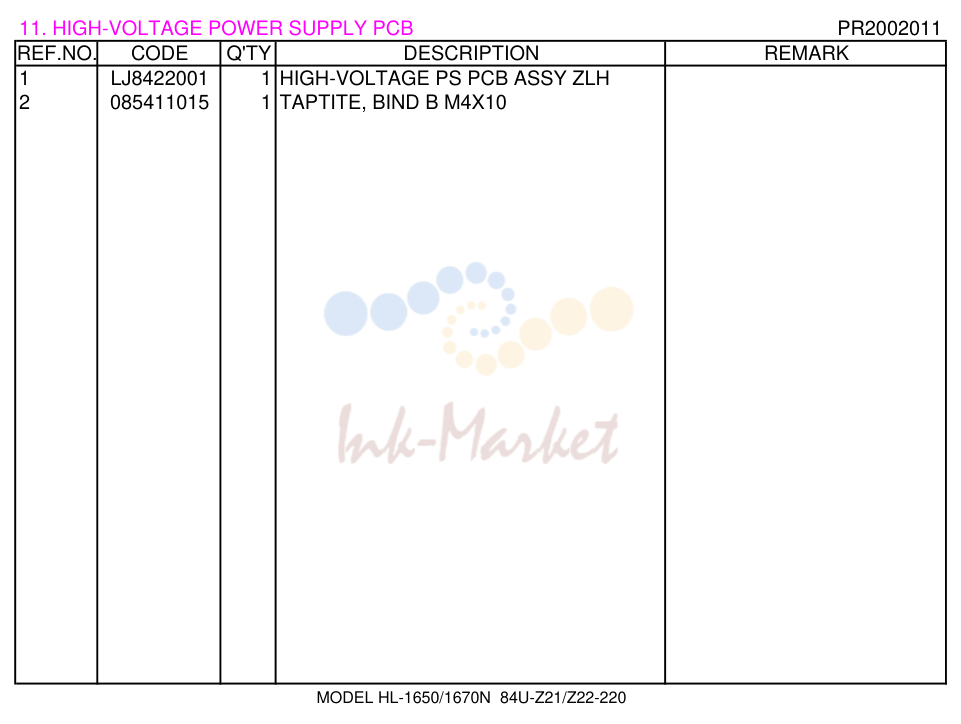

- HIGH-VOLTAGE POWER SUPPLY плата

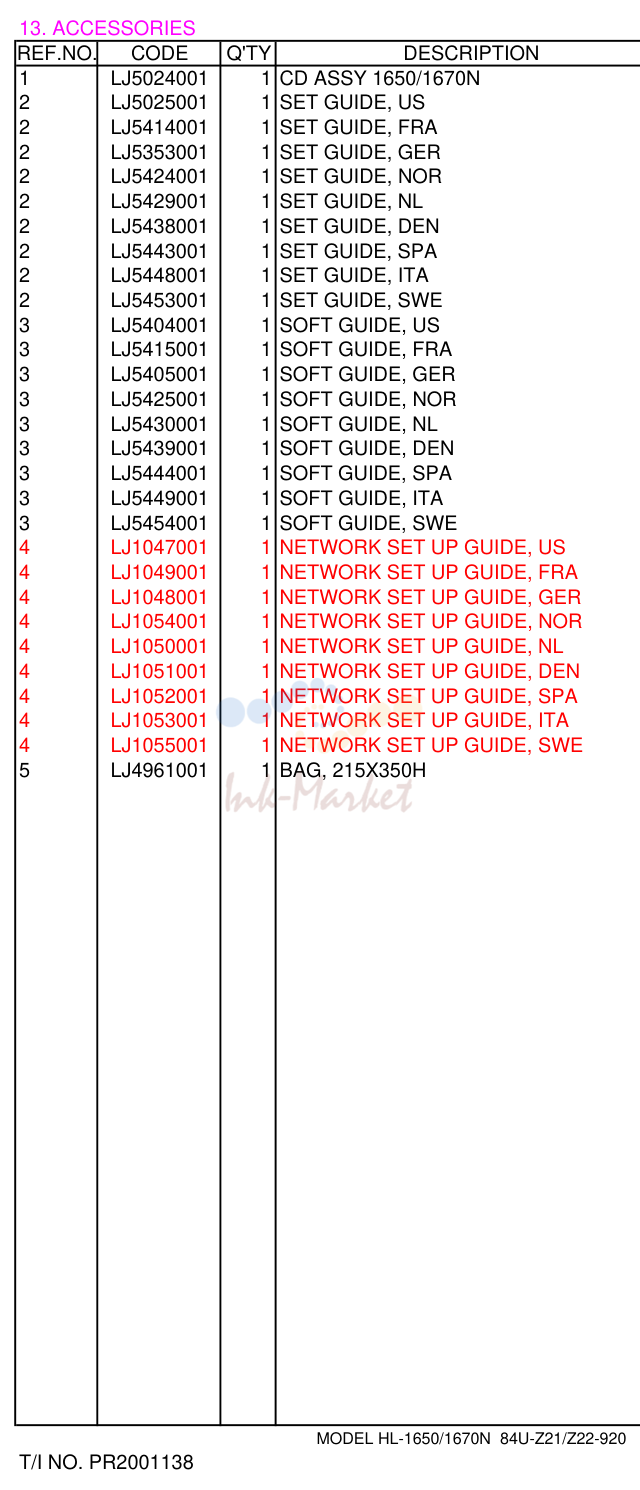

- ACCESSORIES

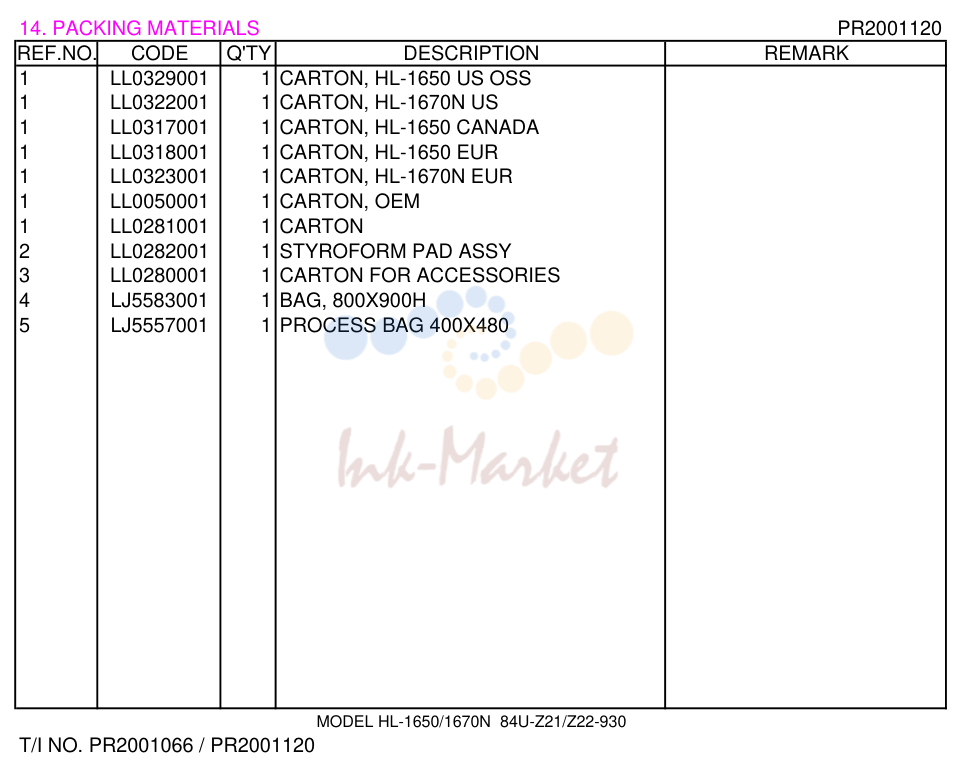

- PACKING MATERIALS

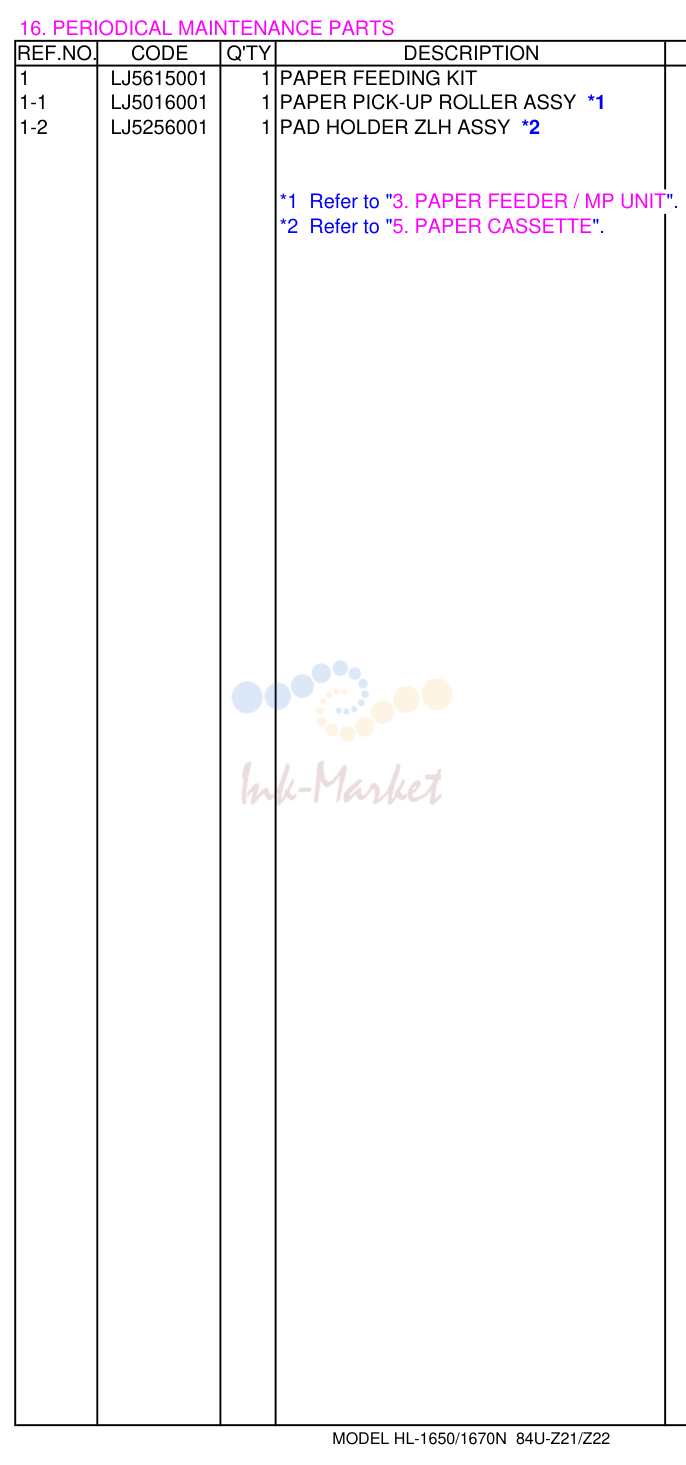

- PERIODICAL MAINTENANCE PARTS

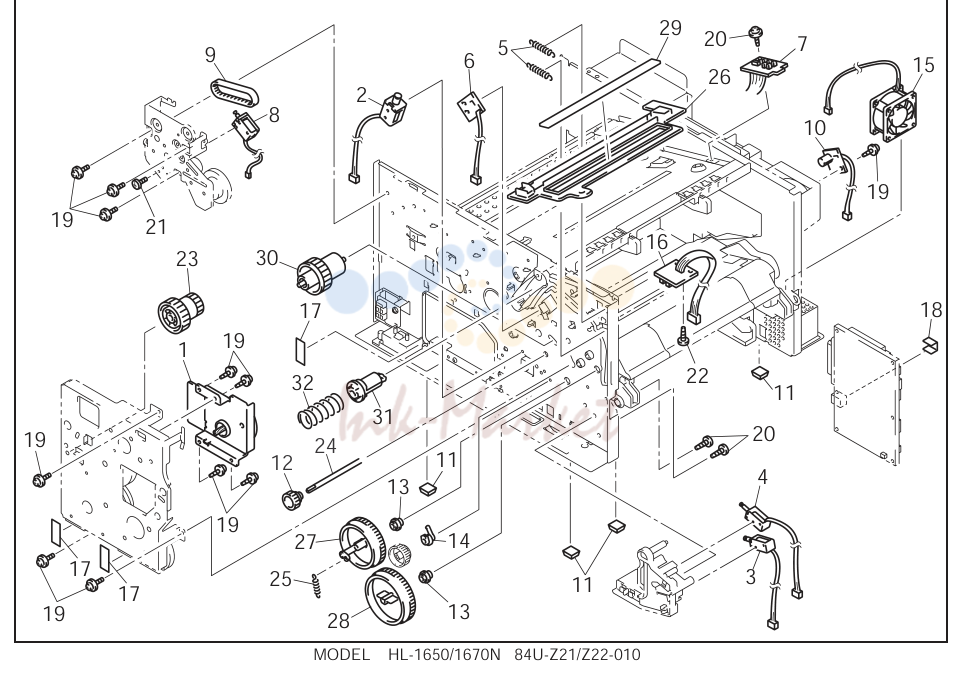

рама / DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5052001 запросить цену → | главный мотор в сборе |
| 2 | LJ5053001 запросить цену → | FEED соленоид в сборе |
| 3 | LJ5058001 запросить цену → | соленоид в сборе P/R |
| 4 | LJ5060001 запросить цену → | соленоид в сборе MP |
| 5 | LJ5208001 запросить цену → | LOCK рычаг пружина |
| 6 | LJ5307001 запросить цену → | тонер LED плата узел (EMISSION) |
| 7 | LJ8357001 запросить цену → | SOL RELAY плата в сборе |
| 8 | LJ5088001 запросить цену → | REVERSING SWITCH соленоид |
| 9 | LJ5015001 запросить цену → | T-ремень B40S2M142 |
| 10 | LJ5100001 запросить цену → | тонер датчик плата узел (RECEPTION) |
| 11 | LJ7403001 запросить цену → | RUBBER FOOT |
| 12 | LJ5925001 запросить цену → | шестерня 21 H |
| 13 | UL9069001 запросить цену → | CONDUCTOR подшипник 5 |
| 14 | LJ5533001 запросить цену → | CONDUCTOR подшипник H |
| 15 | LJ5117001 запросить цену → | вентилятор мотор 60 |
| 16 | LJ8363001 запросить цену → | DX датчик плата в сборе |
| 17 | LJ8724001 запросить цену → | TAPE 60X12 |
| 18 | LE1169001 запросить цену → | USB GROUND пластина |
| 19 | 087320615 запросить цену → | винт, CUP S TITE 3X6 |
| 20 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| 21 | 000300415 запросить цену → | винт, BIND M3X4 |
| 22 | 085310815 запросить цену → | саморез, BIND B M3X8 |
| 23 | LJ5051001 запросить цену → | FUSER DRIVE шестерня |
| 24 | LJ5930001 запросить цену → | FEED ролик шестерня вал |
| 25 | LJ5114001 запросить цену → | пружина, EXTENSIONS P/R |
| 26 | LJ5107001 запросить цену → | крышка GLASS держатель H |
| 27 | LJ5112001 запросить цену → | шестерня 60 P/R add |
| 28 | LJ5115001 запросить цену → | шестерня 72MP add |
| 29 | UL9023001 запросить цену → | крышка GLASS add |
| 30 | LJ5109001 запросить цену → | PENDULUM шестерня ADD |
| 31 | LJ5064001 запросить цену → | DEVELOP JOINT ADD |
| 32 | LJ5065001 запросить цену → | JOINT пружина ADD |
| PR2001114 запросить цену → | / PR2002063 / PR2002076 / PR2002139 /PR2002158 | |
| 1 | LJ5604001 запросить цену → | лазер-узел (SP) |
| 2 | 087321615 запросить цену → | саморез, CUP S M3X16 |

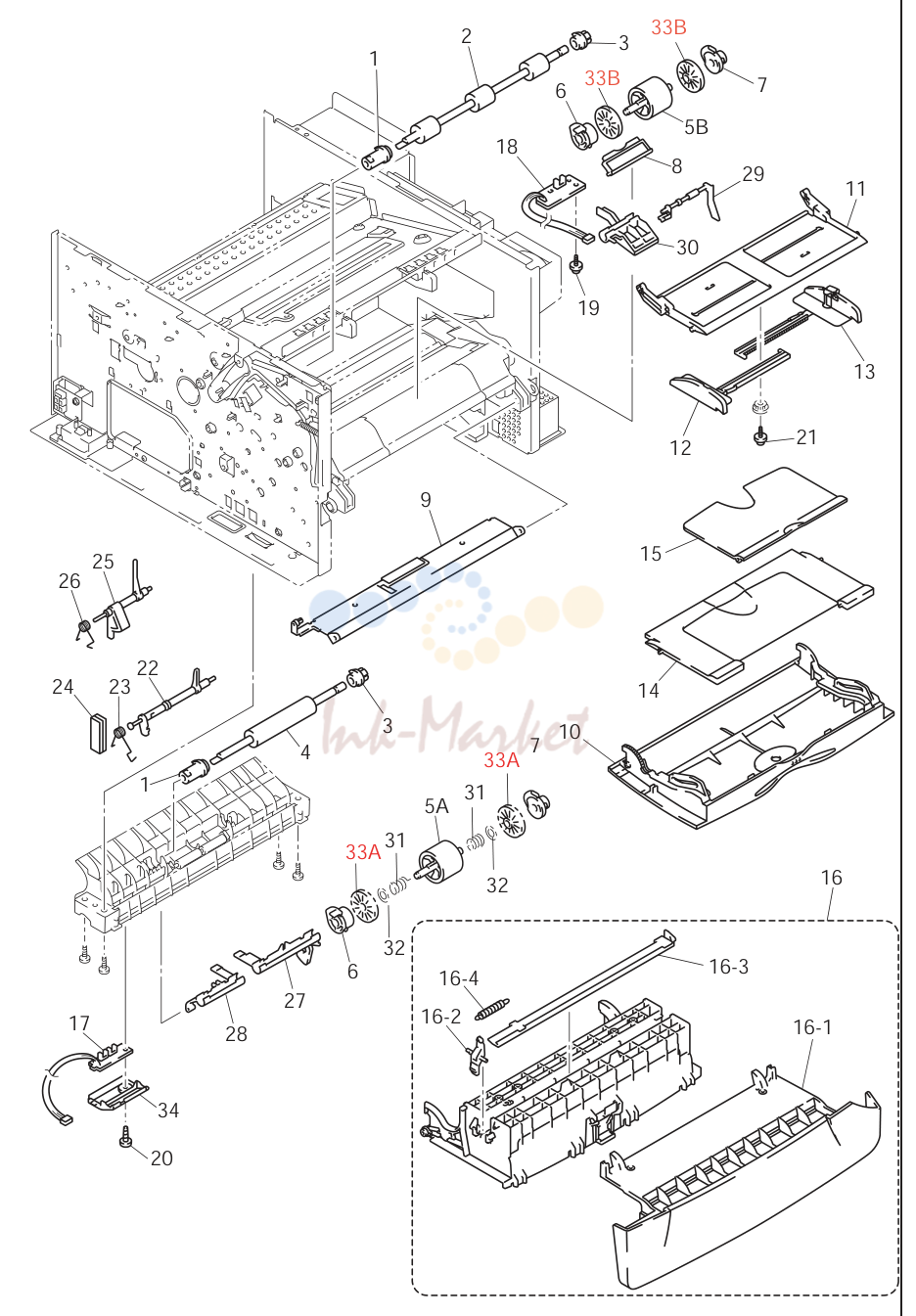

PAPER FEEDER / MP узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | UL9059001 запросить цену → | JOINT 5 |
| 2 | UL9060001 запросить цену → | FEED ролик в сборе |
| 3 | UL9062001 запросить цену → | подшипник 5 |
| 4 | LJ5146001 запросить цену → | FIRST FEED ролик в сборе |
| LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе *1 *1 A component part of the | |
| 6 | LJ5020001 запросить цену → | подшипник L Refer to "16. PERIODICAL |
| 7 | LJ5021001 запросить цену → | подшипник R MAINTENCE PARTS". |
| 8 | LJ5184001 ✓ в наличии | отделения пластина в сборе |
| 9 | LJ5188001 запросить цену → | MP PRESSURE пластина в сборе |
| 10 | LJ5197001 запросить цену → | MP крышка |
| 11 | LJ5199001 запросить цену → | MP PAPER направляющая 1 |
| 12 | LJ5200001 запросить цену → | MP SIDE направляющая L |
| 13 | LJ5201001 запросить цену → | MP SIDE направляющая R |
| 14 | LJ5203001 запросить цену → | MP PAPER направляющая 2 |
| 15 | LJ5204001 запросить цену → | MP PAPER направляющая 3 |
| 16 | LJ5013001 запросить цену → | PROCESS узел крышка в сборе |
| 16-1 | LJ5205001 запросить цену → | PROCESS узел крышка |
| 16-2 | LJ5206001 запросить цену → | P крышка LOCK рычаг L |
| 16-3 | LJ5207001 запросить цену → | P крышка LOCK рычаг R |
| 16-4 | LJ5208001 запросить цену → | LOCK рычаг пружина |
| 17 | LJ8365001 запросить цену → | кассета датчик плата в сборе |
| 18 | LJ8367001 запросить цену → | MP датчик плата в сборе |
| 19 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 20 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |
| 21 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 22 | LJ5131001 запросить цену → | RESIST передний ACTUATOR |
| 23 | LJ5132001 запросить цену → | RESIST передний ACTUATOR пружина |
| 24 | LJ5626001 запросить цену → | STOPPER H |
| 25 | LJ5133001 запросить цену → | RESIST задний ACTUATOR |
| 26 | LJ5134001 запросить цену → | RESIST задний ACTUATOR пружина |
| 27 | LJ7073001 запросить цену → | PE ACTUATOR H |
| 28 | LJ5155001 запросить цену → | CA ACTUATOR |
| 29 | LJ5162001 запросить цену → | MP-PE датчик ACTUATOR 1 |
| 30 | LJ5163001 запросить цену → | MP-PE датчик ACTUATOR 2 |
| 31 | LJ5915001 запросить цену → | ролик COLLAR пружина |
| 32 | LJ5916001 запросить цену → | ролик COLLAR шайба |
| LJ5150001 ✓ в наличии | ролик COLLAR | |
| 34 | LJ5211001 запросить цену → | PE датчик крышка ADD |

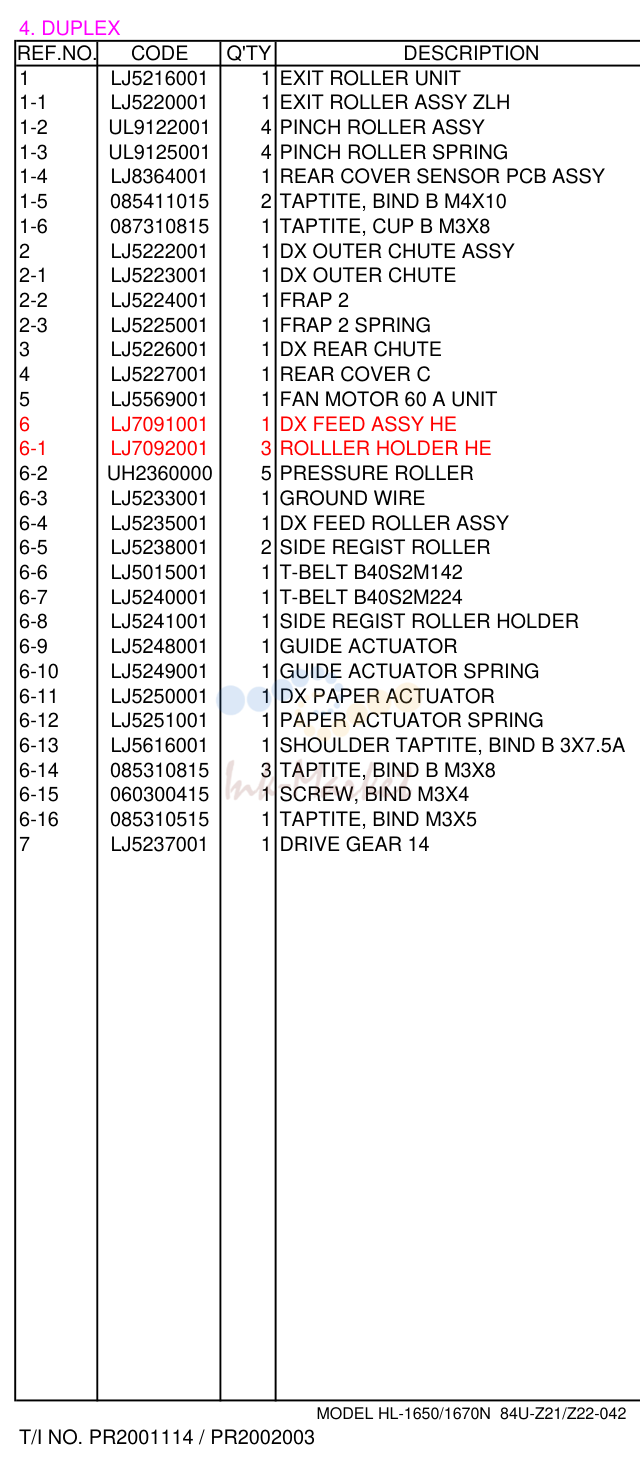

DUPLEX
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5216001 запросить цену → | EXIT ролик узел |
| 1-1 | LJ5220001 запросить цену → | EXIT ролик в сборе ZLH |
| 1-2 | UL9122001 запросить цену → | прижимной ролик в сборе |
| 1-3 | UL9125001 запросить цену → | прижимной ролик пружина |
| 1-4 | LJ8364001 запросить цену → | задний крышка датчик плата в сборе |
| 1-5 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| 1-6 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 2 | LJ5222001 запросить цену → | DX OUTER CHUTE в сборе |
| 2-1 | LJ5223001 запросить цену → | DX OUTER CHUTE |
| 2-2 | LJ5224001 запросить цену → | FRAP 2 |
| 2-3 | LJ5225001 запросить цену → | FRAP 2 пружина |
| 3 | LJ5226001 запросить цену → | DX задний CHUTE |
| 4 | LJ5227001 запросить цену → | задний крышка C |
| 5 | LJ5569001 запросить цену → | вентилятор мотор 60 A узел |
| 6 | LJ7091001 запросить цену → | DX FEED в сборе HE CHNG |
| 6-1 | LJ7092001 запросить цену → | ROLLLER держатель HE CHNG |
| 6-2 | UH2360000 запросить цену → | PRESSURE ролик |
| 6-3 | LJ5233001 запросить цену → | GROUND WIRE |
| 6-4 | LJ5235001 запросить цену → | DX FEED ролик в сборе |
| 6-5 | LJ5238001 запросить цену → | SIDE REGIST ролик |
| 6-6 | LJ5015001 запросить цену → | T-ремень B40S2M142 |
| 6-7 | LJ5240001 запросить цену → | T-ремень B40S2M224 |
| 6-8 | LJ5241001 запросить цену → | SIDE REGIST ролик держатель |
| 6-9 | LJ5248001 запросить цену → | направляющая ACTUATOR |
| 6-10 | LJ5249001 запросить цену → | направляющая ACTUATOR пружина |
| 6-11 | LJ5250001 запросить цену → | DX PAPER ACTUATOR |
| 6-12 | LJ5251001 запросить цену → | PAPER ACTUATOR пружина |
| 6-13 | LJ5616001 запросить цену → | SHOULDER саморез, BIND B 3X7.5A |
| 6-14 | 085310815 запросить цену → | саморез, BIND B M3X8 |
| 6-15 | 060300415 запросить цену → | винт, BIND M3X4 |
| 6-16 | 085310515 запросить цену → | саморез, BIND M3X5 |
| 7 | LJ5237001 запросить цену → | DRIVE шестерня 14 |
| PR2001114 запросить цену → | / PR2002003 |

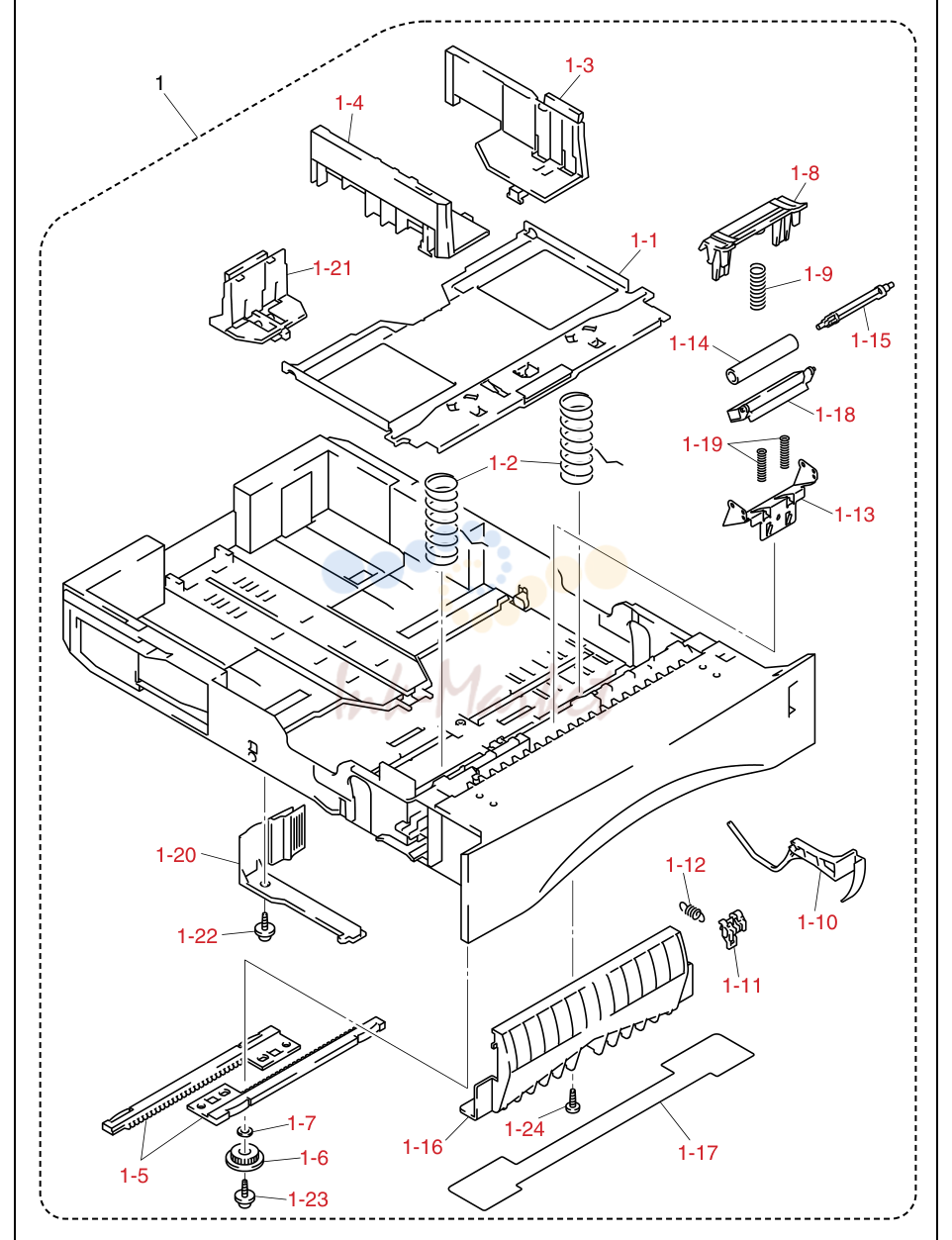

PAPER кассета
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5002001 запросить цену → | лоток бумаги в сборе H2 BRO |
| 1-1 | LJ4537001 запросить цену → | PRESSURE пластина в сборе LGL |
| 1-2 | UL9077001 запросить цену → | PERSSURE пластина пружина |
| 1-3 | UL9078001 запросить цену → | SIDE направляющая L |
| 1-4 | UL9079001 запросить цену → | SIDE направляющая R |
| 1-5 | UL9080001 запросить цену → | SIDE направляющая RACK |
| 1-6 | UL9081001 запросить цену → | SIDE направляющая шестерня |
| 1-7 | UL9082001 запросить цену → | FRICTION пружина |
| 1-8 | LJ5256001 запросить цену → | PAD держатель ZLH в сборе *2 |
| 1-9 | LJ5923001 запросить цену → | отделения PAD пружина 350 |
| 1-10 | LJ5259001 запросить цену → | PAPER INDICATOR |
| 1-11 | UL9092001 запросить цену → | LOCK рычаг |
| 1-12 | UL9095001 запросить цену → | RELEASE рычаг EXTENSION пружина |
| 1-13 | LJ4196001 запросить цену → | PRESSURE ролик держатель |
| 1-14 | LJ5260001 запросить цену → | PRESSURE ролик COLLAR |
| 1-15 | LJ5261001 запросить цену → | PRESSURE ролик вал |
| 1-16 | LJ4197001 запросить цену → | лоток бумаги крышка |
| 1-17 | LJ4272001 запросить цену → | TRAY крышка плёнка |
| 1-18 | LJ4221001 запросить цену → | SCRATCH SPONGE держатель в сборе |
| 1-19 | LJ4200001 запросить цену → | SCRATCH SPONGE пружина |
| 1-20 | LJ5011001 запросить цену → | TRAY LOCK рычаг |
| 1-21 | UL9083001 запросить цену → | PAPER задний направляющая |
| 1-22 | UU0231001 запросить цену → | саморез, PAN B M3X8 |
| 1-23 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 1-24 | UF8709001 запросить цену → | саморез, TORX PAN B M3X8 |
| PR2001032 запросить цену → | / PR2001135 |

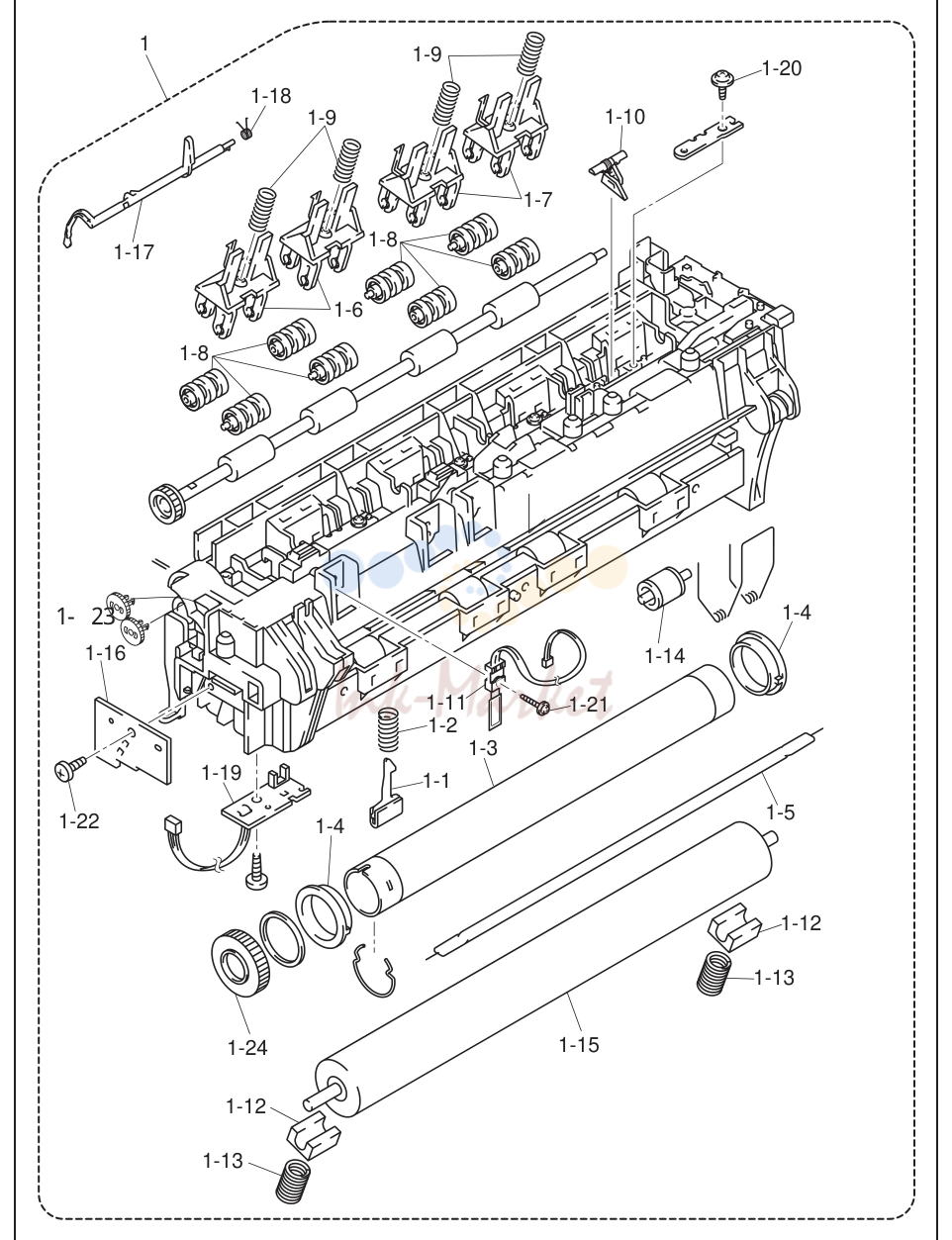

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7747001 запросить цену → | узел закрепления (печь), 115V (SP) chg |
| 1 | LJ7753001 запросить цену → | узел закрепления (печь), 230V (SP) chg |
| 1-1 | LJ5621001 запросить цену → | CLEANER в сборе H |
| 1-2 | UH3635001 запросить цену → | CLEANER пружина 30 |
| 1-3 | LJ7748001 запросить цену → | вал нагрева 25 chg |
| 1-4 | UL8908001 запросить цену → | HR подшипник 25 |
| 1-5 | LJ5274001 запросить цену → | галогенная лампа, 115V |
| 1-5 | LJ5351001 запросить цену → | галогенная лампа, 230V |
| 1-6 | LJ5276001 запросить цену → | EJECT прижимной ролик держатель L |
| 1-7 | LJ5277001 запросить цену → | EJECT прижимной ролик держатель R |
| 1-8 | LJ5540001 запросить цену → | EJECT прижимной ролик F |
| 1-9 | LJ5279001 запросить цену → | EJECT PINCH пружина |
| 1-10 | LJ7750001 запросить цену → | сепаратор в сборе 3 chg |
| 1-11 | LJ7749001 запросить цену → | термистор в сборе chg |
| 1-12 | UL8916001 запросить цену → | PR подшипник |
| 1-13 | LJ5286001 запросить цену → | PR пружина |
| 1-14 | LJ5268001 запросить цену → | CLEANER прижимной ролик в сборе |
| 1-15 | LJ5287001 запросить цену → | PRESSURE ролик 25 |
| 1-16 | LJ8356001 запросить цену → | термистор RELAY плата в сборе |
| 1-17 | LJ5289001 запросить цену → | PAPER EJECT ACTUATOR |
| 1-18 | LJ5066001 запросить цену → | EJECT ACTUATOR пружина |
| 1-19 | LJ8366001 запросить цену → | EJECT датчик плата в сборе |
| 1-20 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 1-21 | 087311215 запросить цену → | саморез, CUP B M3X12 |
| 1-22 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |
| 1-23 | LM2047001 ✓ в наличии | IDLE шестерня 13 CHG |
| 1-24 | UL8910001 запросить цену → | HR шестерня 34 add |

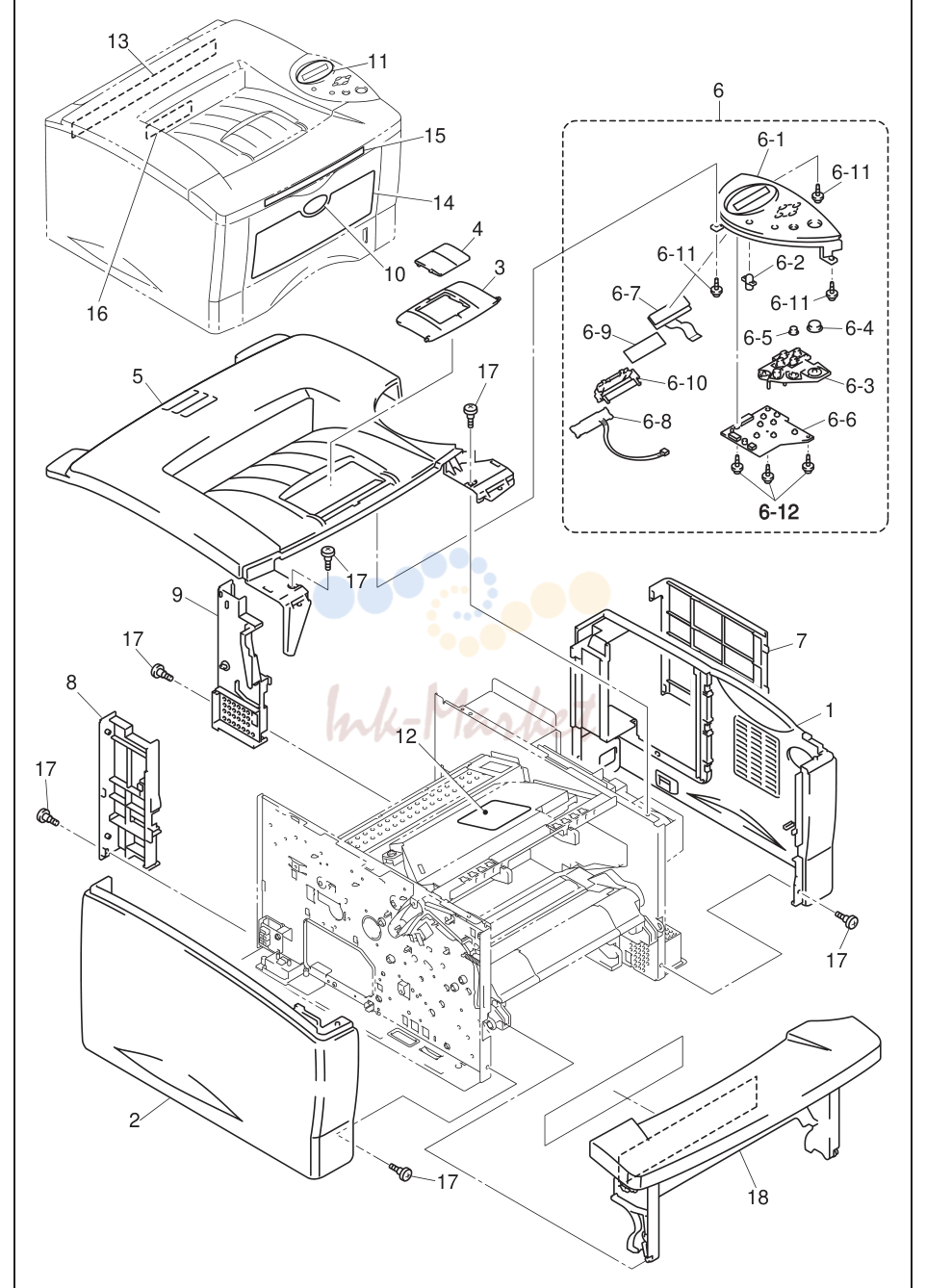

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5004001 запросить цену → | SIDE крышка R |
| 2 | LJ5630001 запросить цену → | SIDE крышка L в сборе |
| 3 | LJ5291001 запросить цену → | PAPER STOPPER |
| 4 | LJ5599001 запросить цену → | PAPER STOPPER S |
| 5 | LJ5293001 запросить цену → | TOP крышка |
| 6 | LJ5294001 запросить цену → | PANEL крышка в сборе |
| 6-1 | LJ5295001 запросить цену → | PANEL крышка |
| 6-2 | LJ5296001 запросить цену → | PANEL LIGHT направляющая |
| 6-3 | LJ5297001 запросить цену → | KEY |
| 6-4 | LJ5298001 запросить цену → | KEY TOP A |
| 6-5 | LJ5299001 запросить цену → | KEY TOP B |
| 6-6 | LJ8361001 запросить цену → | PANEL плата в сборе |
| 6-7 | LJ5301001 запросить цену → | LCDLMG161S6-TPT |
| 6-8 | LJ8362001 запросить цену → | BACK LIGHT плата в сборе |
| 6-9 | LJ5073001 запросить цену → | DIFFUSION плёнка |
| 6-10 | LJ5302001 запросить цену → | LCD держатель |
| 6-11 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 6-12 | 087311015 запросить цену → | саморез, CUP B M3X10 |
| 7 | LJ5006001 запросить цену → | ACCESS крышка |
| 8 | LJ5007001 запросить цену → | задний крышка R |
| 9 | LJ5008001 запросить цену → | задний крышка L |
| 10 | LJ5030001 запросить цену → | BROTHER EMBLEM |
| 11 | LJ5472001 запросить цену → | PRINTED LCD крышка в сборе 1650 |
| 11 | LJ5467001 запросить цену → | PRINTED LCD крышка в сборе 1670N |
| 11 | LJ5563001 запросить цену → | PRINTED LCD крышка в сборе OEM add |
| 12 | LJ0908001 запросить цену → | LASER CAUTION LABEL B CHG |
| 13 | LJ5306001 запросить цену → | HEATER CAUTION LABEL задний |
| 14 | LJ5575001 запросить цену → | MYLAR LABEL 1650 передний (US) |
| 15 | LJ5576001 запросить цену → | MYLAR LABEL 1650 A (US) |
| 16 | UH0905001 запросить цену → | PATENT LABEL (US) |
| 16 | LJ4421001 запросить цену → | MARKING LABEL N/S (Norway/Sweden) |
| 16 | LJ4541001 запросить цену → | HOT LINE LABEL (Swiss) |
| 16 | UH3297001 запросить цену → | C-TICK MARK (Australia) |
| 17 | UF9823001 запросить цену → | SHOULDER винт |
| 18 | LJ5013001 запросить цену → | PROCESS узел крышка в сборе add |
MAIN плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8451001 запросить цену → | MAIN плата в сборе 1650 (US) B512078-400L chg |
| 1 | LJ8451005 запросить цену → | MAIN плата в сборе 1650 (EU) B512078-407L chg |
| 1 | LJ8451008 запросить цену → | MAIN плата в сборе 1650 (ISRAEL) B512078-401L chg |
| 1 | LJ8650001 запросить цену → | MAIN плата в сборе 1670N (US) B512078-420J chg |
| 1 | LJ8650005 запросить цену → | MAIN плата в сборе 1670N (EU) B512078-427J chg |
| 1 | LJ8650008 запросить цену → | MAIN плата в сборе 1670N (ISRAEL) B512078-421J chg |
| 1 | LJ9349001 запросить цену → | MAIN плата в сборе ZLH FLASH B512078-430Z ADD |
| 1-1 | LJ8865001 запросить цену → | MASK ROM: MX23L6411TC-12 1650L chg |
| 1-2 | LJ8866001 запросить цену → | MASK ROM: MX23L6411TC-12 1650H chg |
ENGINE плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8355001 запросить цену → | ENGINE плата в сборе 1650 B512079-200C |
| 1 | LJ8388001 запросить цену → | PS плата в сборе ZLH, 115V |
| 1 | LJ8389001 запросить цену → | PS плата в сборе ZLH, 230V |
| 2 | LJ8424001 запросить цену → | POWER SWITCH RIGHT ANGLE |
| 3 | LJ8391001 запросить цену → | INLET жгут в сборе, 115V |
| 4 | LJ8723001 запросить цену → | TAPE 50X40 |
| 5 | 087320615 запросить цену → | винт, CUP S TITE 3X6 |
| 6 | LM2048001 запросить цену → | винт, PAN M3.5X6 (S/P шайба) CHG |
HIGH-VOLTAGE POWER SUPPLY плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ8422001 запросить цену → | HIGH-VOLTAGE PS плата в сборе ZLH |
| 2 | 085411015 запросить цену → | саморез, BIND B M4X10 |
| LJ8875001 запросить цену → | AC CORD, UL/CSA CODE CHNG | |
| LJ8879001 запросить цену → | AC CORD в сборе, SAA CODE CHNG | |
| LJ8877001 запросить цену → | AC CORD в сборе, SEV CODE CHNG | |
| UK4099001 запросить цену → | AC CORD, CHLI | |
| UH1054001 запросить цену → | AC CORD, BS | |
| UK4094001 запросить цену → | AC CORD, DEMKO | |
| LJ8876001 запросить цену → | AC CORD в сборе, VDE CODE CHNG | |
| LJ8288001 запросить цену → | AC CORD в сборе, SOUTH AFRICA |
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5024001 запросить цену → | CD в сборе 1650/1670N |
| 2 | LJ5025001 запросить цену → | SET направляющая, US |
| 2 | LJ5414001 запросить цену → | SET направляющая, FRA |
| 2 | LJ5353001 запросить цену → | SET направляющая, GER |
| 2 | LJ5424001 запросить цену → | SET направляющая, NOR |
| 2 | LJ5429001 запросить цену → | SET направляющая, NL |
| 2 | LJ5438001 запросить цену → | SET направляющая, DEN |
| 2 | LJ5443001 запросить цену → | SET направляющая, SPA |
| 2 | LJ5448001 запросить цену → | SET направляющая, ITA |
| 2 | LJ5453001 запросить цену → | SET направляющая, SWE |
| 3 | LJ5404001 запросить цену → | SOFT направляющая, US |
| 3 | LJ5415001 запросить цену → | SOFT направляющая, FRA |
| 3 | LJ5405001 запросить цену → | SOFT направляющая, GER |
| 3 | LJ5425001 запросить цену → | SOFT направляющая, NOR |
| 3 | LJ5430001 запросить цену → | SOFT направляющая, NL |
| 3 | LJ5439001 запросить цену → | SOFT направляющая, DEN |
| 3 | LJ5444001 запросить цену → | SOFT направляющая, SPA |
| 3 | LJ5449001 запросить цену → | SOFT направляющая, ITA |
| 3 | LJ5454001 запросить цену → | SOFT направляющая, SWE |
| 4 | LJ1047001 запросить цену → | NETWORK SET UP направляющая, US CHNG |
| 4 | LJ1049001 запросить цену → | NETWORK SET UP направляющая, FRA CHNG |
| 4 | LJ1048001 запросить цену → | NETWORK SET UP направляющая, GER CHNG |
| 4 | LJ1054001 запросить цену → | NETWORK SET UP направляющая, NOR CHNG |
| 4 | LJ1050001 запросить цену → | NETWORK SET UP направляющая, NL CHNG |
| 4 | LJ1051001 запросить цену → | NETWORK SET UP направляющая, DEN CHNG |
| 4 | LJ1052001 запросить цену → | NETWORK SET UP направляющая, SPA CHNG |
| 4 | LJ1053001 запросить цену → | NETWORK SET UP направляющая, ITA CHNG |
| 4 | LJ1055001 запросить цену → | NETWORK SET UP направляющая, SWE CHNG |
| 5 | LJ4961001 запросить цену → | BAG, 215X350H |
PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LL0329001 запросить цену → | CARTON, HL-1650 US OSS |
| 1 | LL0322001 запросить цену → | CARTON, HL-1670N US |
| 1 | LL0317001 запросить цену → | CARTON, HL-1650 CANADA |
| 1 | LL0318001 запросить цену → | CARTON, HL-1650 EUR |
| 1 | LL0323001 запросить цену → | CARTON, HL-1670N EUR |
| 1 | LL0050001 запросить цену → | CARTON, OEM |
| 1 | LL0281001 запросить цену → | CARTON |
| 2 | LL0282001 запросить цену → | STYROFORM PAD в сборе |
| 3 | LL0280001 запросить цену → | CARTON FOR ACCESSORIES |
| 4 | LJ5583001 запросить цену → | BAG, 800X900H |
| 5 | LJ5557001 запросить цену → | PROCESS BAG 400X480 |
| PR2001066 запросить цену → | / PR2001120 | |
| 1 | LJ8671001 запросить цену → | BRNET плата узел 4100H B512058-211A |
| 1-1 | 087320616 запросить цену → | саморез, CUP S M3X6 |
PERIODICAL MAINTENANCE PARTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5615001 запросить цену → | PAPER FEEDING KIT |
| 1-1 | LJ5016001 ✓ в наличии | PAPER PICK-UP ролик в сборе *1 |
| 1-2 | LJ5256001 запросить цену → | PAD держатель ZLH в сборе *2 |
комментарии
