Brother HL 1040 HL 1050 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

DRIVE узел

DRIVE узел

№АртикулНаименование
1UL8747001 запросить цену →DRIVE узел в сборе (SP)
2087412016 запросить цену →саморез, CUP B M4X20
3085411215 запросить цену →саморез, BIND B M4X12
4UL7964001 запросить цену →главный мотор в сборе
5UL7968001 запросить цену →SUB мотор в сборе
6085320616 запросить цену →саморез, BIND S M3X6

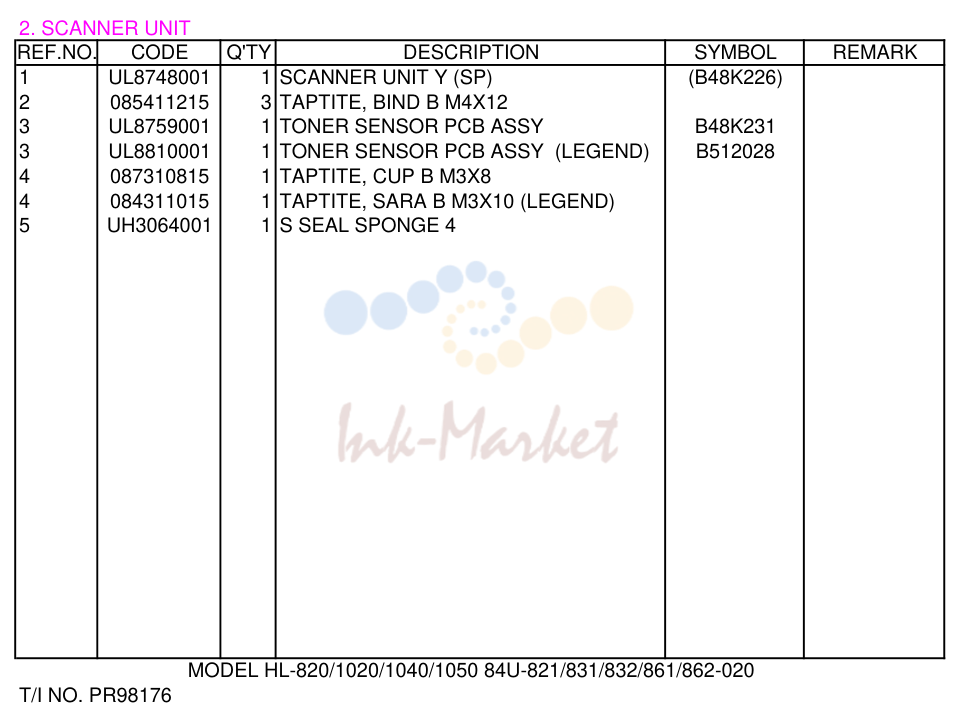

1UL8748001 запросить цену →SCANNER узел Y (SP) (B48K226)
2085411215 запросить цену →саморез, BIND B M4X12
3UL8759001 запросить цену →тонер датчик плата в сборе B48K231
3UL8810001 запросить цену →тонер датчик плата в сборе (LEGEND) B512028
4087310815 запросить цену →саморез, CUP B M3X8
4084311015 запросить цену →саморез, SARA B M3X10 (LEGEND)
5UH3064001 запросить цену →S SEAL SPONGE 4

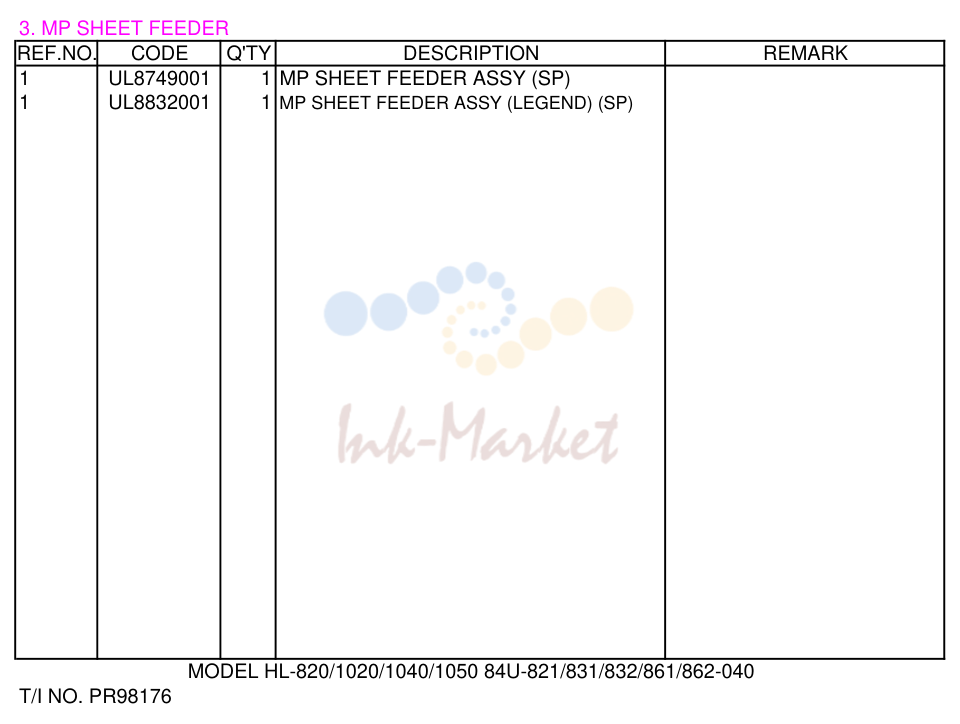

MP SHEET FEEDER

MP SHEET FEEDER

№АртикулНаименование
1UL8749001 запросить цену →MP SHEET FEEDER в сборе (SP)
1-1UL8750001 запросить цену →узел закрепления (печь), 120V (SP)
1-1UL8751001 запросить цену →узел закрепления (печь), 230V (SP)
1-1UL8833001 запросить цену →узел закрепления (печь) (LEGEND) (SP)
1UH3306001 запросить цену →галогенная лампа Y, 120V (SP)
1UH3307001 запросить цену →галогенная лампа Y, 230V (SP)
2087411616 запросить цену →саморез, CUP B M4X16
3085311216 запросить цену →саморез, BIND B M3X12
4083311017 запросить цену →саморез, PAN B M3X10
5UL8757001 запросить цену →вал нагрева YS (SP)
5UL8834001 запросить цену →вал нагрева (LEGEND) (SP)
6UH3178000 запросить цену →H/R подшипник Y
7UL8758001 запросить цену →H/R CLEANER
7UL8855001 запросить цену →H/R CLEANER (LEGEND)
8UL8754001 запросить цену →H/R шайба

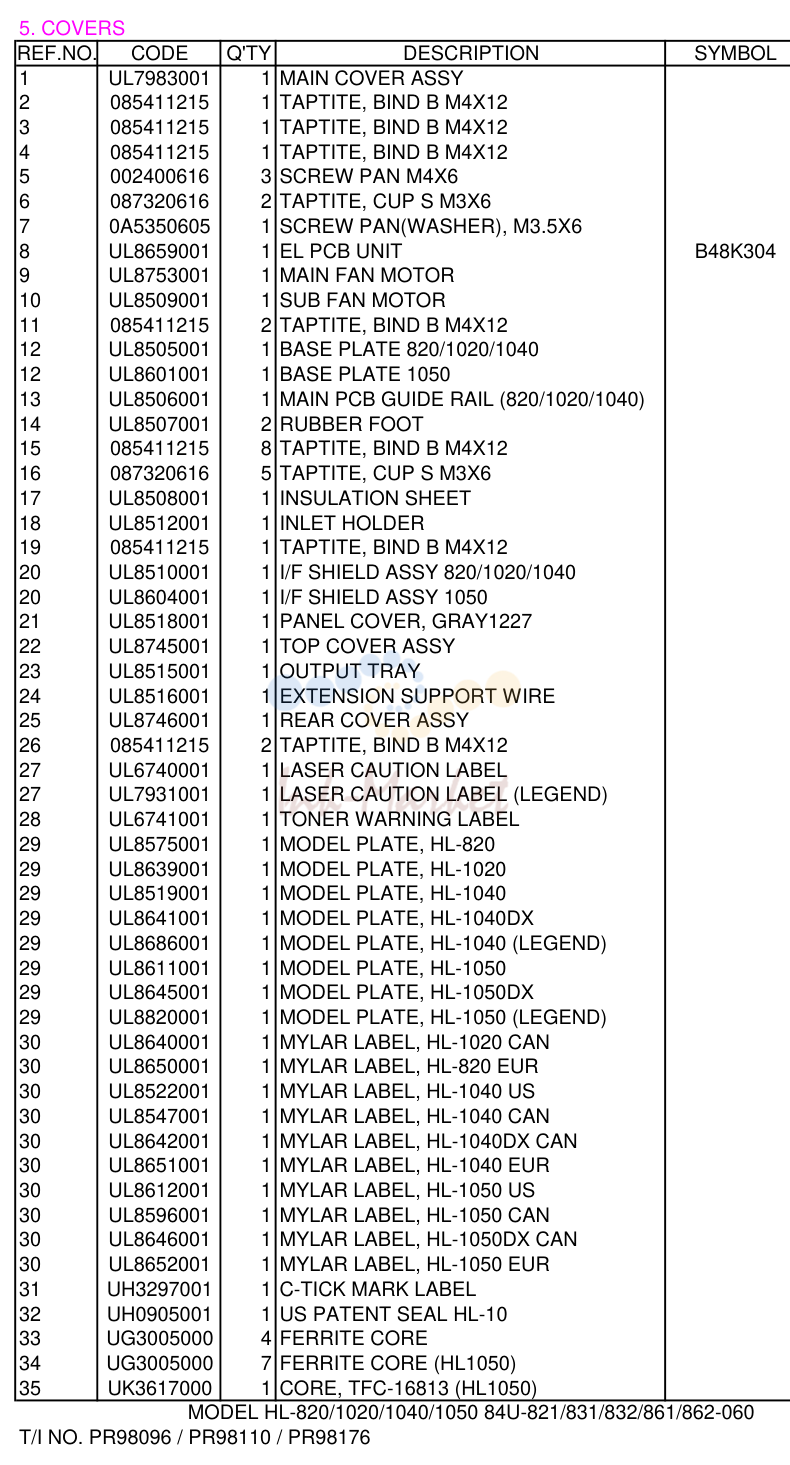

COVERS

COVERS

№АртикулНаименование
1UL7983001 запросить цену →MAIN крышка в сборе
2085411215 запросить цену →саморез, BIND B M4X12
3085411215 запросить цену →саморез, BIND B M4X12
4085411215 запросить цену →саморез, BIND B M4X12
5002400616 запросить цену →винт PAN M4X6
6087320616 запросить цену →саморез, CUP S M3X6
8UL8659001 запросить цену →EL плата узел B48K304
9UL8753001 запросить цену →MAIN вентилятор мотор
10UL8509001 запросить цену →SUB вентилятор мотор
11085411215 запросить цену →саморез, BIND B M4X12
12UL8505001 запросить цену →BASE пластина 820/1020/1040
12UL8601001 запросить цену →BASE пластина 1050
13UL8506001 запросить цену →MAIN плата направляющая RAIL (820/1020/1040)
14UL8507001 запросить цену →RUBBER FOOT
15085411215 запросить цену →саморез, BIND B M4X12
16087320616 запросить цену →саморез, CUP S M3X6
17UL8508001 запросить цену →INSULATION SHEET
18UL8512001 запросить цену →INLET держатель
19085411215 запросить цену →саморез, BIND B M4X12
20UL8510001 запросить цену →I/F SHIELD в сборе 820/1020/1040
20UL8604001 запросить цену →I/F SHIELD в сборе 1050
21UL8518001 запросить цену →PANEL крышка, GRAY1227
22UL8745001 запросить цену →TOP крышка в сборе
23UL8515001 запросить цену →OUTPUT TRAY
24UL8516001 запросить цену →EXTENSION SUPPORT WIRE
25UL8746001 запросить цену →задний крышка в сборе
26085411215 запросить цену →саморез, BIND B M4X12
27UL6740001 запросить цену →LASER CAUTION LABEL
27UL7931001 запросить цену →LASER CAUTION LABEL (LEGEND)
28UL6741001 запросить цену →тонер WARNING LABEL
29UL8575001 запросить цену →MODEL пластина, HL-820
29UL8639001 запросить цену →MODEL пластина, HL-1020
29UL8519001 запросить цену →MODEL пластина, HL-1040
29UL8641001 запросить цену →MODEL пластина, HL-1040DX
29UL8686001 запросить цену →MODEL пластина, HL-1040 (LEGEND)
29UL8611001 запросить цену →MODEL пластина, HL-1050
29UL8645001 запросить цену →MODEL пластина, HL-1050DX
29UL8820001 запросить цену →MODEL пластина, HL-1050 (LEGEND)
30UL8640001 запросить цену →MYLAR LABEL, HL-1020 CAN
30UL8650001 запросить цену →MYLAR LABEL, HL-820 EUR
30UL8522001 запросить цену →MYLAR LABEL, HL-1040 US
30UL8547001 запросить цену →MYLAR LABEL, HL-1040 CAN
30UL8642001 запросить цену →MYLAR LABEL, HL-1040DX CAN
30UL8651001 запросить цену →MYLAR LABEL, HL-1040 EUR
30UL8612001 запросить цену →MYLAR LABEL, HL-1050 US
30UL8596001 запросить цену →MYLAR LABEL, HL-1050 CAN
30UL8646001 запросить цену →MYLAR LABEL, HL-1050DX CAN
30UL8652001 запросить цену →MYLAR LABEL, HL-1050 EUR
31UH3297001 запросить цену →C-TICK MARK LABEL
32UH0905001 запросить цену →US PATENT SEAL HL-10
33UG3005000 запросить цену →FERRITE CORE
34UG3005000 запросить цену →FERRITE CORE (HL1050)
35UK3617000 запросить цену →CORE, TFC-16813 (HL1050)
1-1UK4202001 запросить цену →MAIN плата в сборе, HL-820 (SP) B48K312-350E
1-1UK4229001 запросить цену →MAIN плата в сборе, HL-1020 (SP) B48K312-360E
1UK4245000 запросить цену →MROM HL1040 #3
1-1UK4200001 запросить цену →MAIN плата в сборе, HL-1040 (SP) B48K312-300F
1-1UK4165001 запросить цену →MAIN плата в сборе, HL-1040 (LEGEND) (SP) B48K312-303F
1-1UK4201001 запросить цену →MAIN плата в сборе, HL-1040 HEB (SP) B48K312-301B
1UK3995000 запросить цену →MROM HL1040H #3
1-1UK4203001 запросить цену →MAIN плата в сборе, HL-1050 100V (SP) B512001-200C
1-1UK4167001 запросить цену →MAIN плата в сборе, HL-1050 200V (SP) B512030-140A
1-1UK4174001 запросить цену →B512030-143A
1UK4168000 запросить цену →MROM1050-EVEN #11
2UK4169000 запросить цену →MROM1050-ODD #7
1-1UK4204001 запросить цену →MAIN плата в сборе, HL-1050 (SP) B512030-141C
1UK3998000 запросить цену →MROM1050H-EVEN #11
2UK3999000 запросить цену →MROM1050H-ODD #7

PANEL датчик плата

PANEL датчик плата

№АртикулНаименование
1UK4205001 запросить цену →PANEL датчик плата в сборе (SP) B48K303

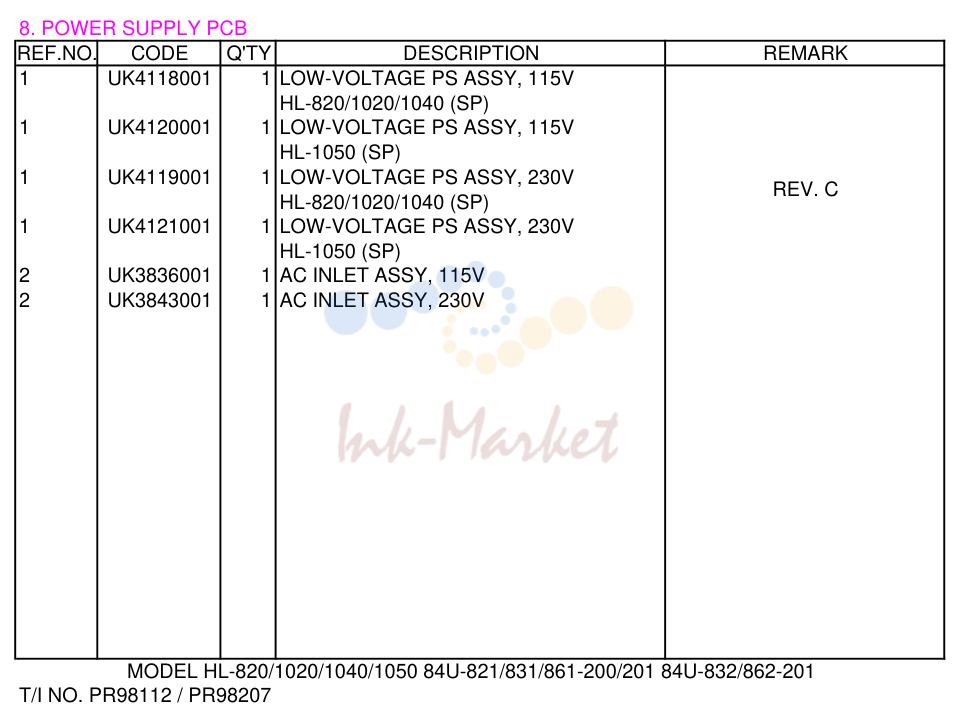

1UK4118001 запросить цену →LOW-VOLTAGE PS в сборе, 115V
1UK4120001 запросить цену →LOW-VOLTAGE PS в сборе, 115V
1UK4119001 запросить цену →LOW-VOLTAGE PS в сборе, 230V
1UK4121001 запросить цену →LOW-VOLTAGE PS в сборе, 230V
2UK3836001 запросить цену →AC INLET в сборе, 115V
2UK3843001 запросить цену →AC INLET в сборе, 230V

HIGH VOLTAGE POWER SUPPLY

HIGH VOLTAGE POWER SUPPLY

№АртикулНаименование
1UK4122001 запросить цену →HIGH-VOLTAGE PS в сборе (SP)

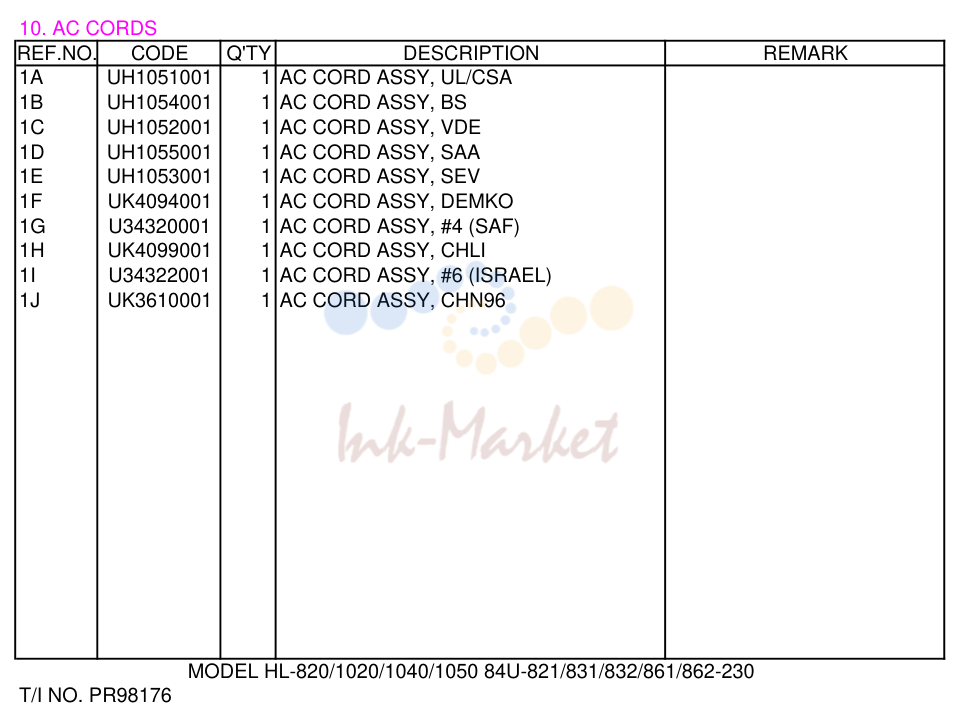

UH1051001 запросить цену →AC CORD в сборе, UL/CSA
UH1054001 запросить цену →AC CORD в сборе, BS
UH1052001 запросить цену →AC CORD в сборе, VDE
UH1055001 запросить цену →AC CORD в сборе, SAA
UH1053001 запросить цену →AC CORD в сборе, SEV
UK4094001 запросить цену →AC CORD в сборе, DEMKO
UK4099001 запросить цену →AC CORD в сборе, CHLI
UK3610001 запросить цену →AC CORD в сборе, CHN96

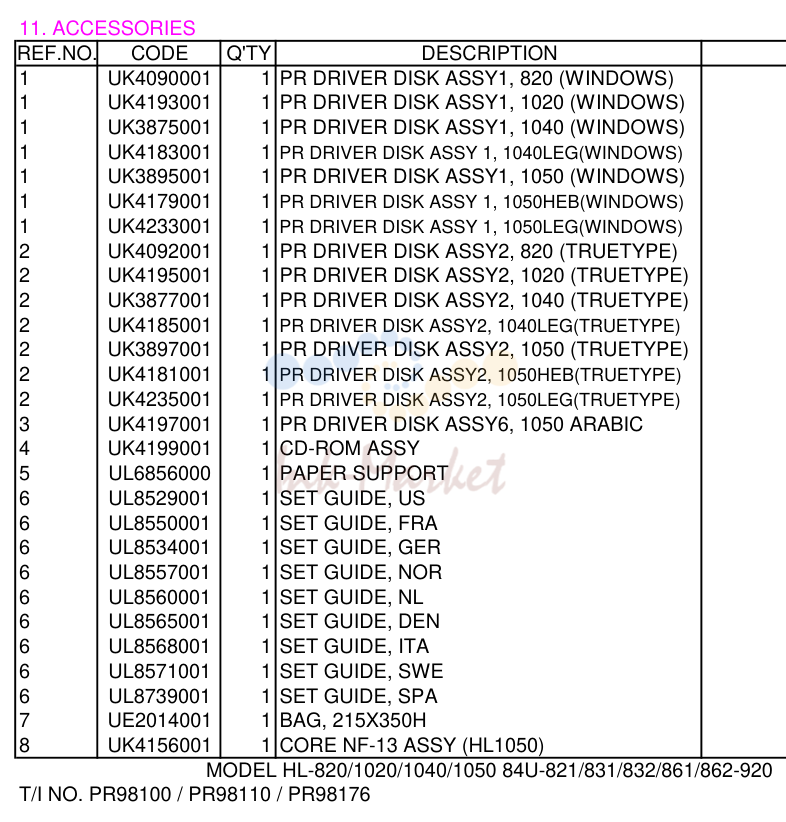

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1UK4090001 запросить цену →PR DRIVER DISK ASSY1, 820 (WINDOWS)
1UK4193001 запросить цену →PR DRIVER DISK ASSY1, 1020 (WINDOWS)
1UK3875001 запросить цену →PR DRIVER DISK ASSY1, 1040 (WINDOWS)
1UK4183001 запросить цену →PR DRIVER DISK в сборе 1, 1040LEG(WINDOWS)
1UK3895001 запросить цену →PR DRIVER DISK ASSY1, 1050 (WINDOWS)
1UK4179001 запросить цену →PR DRIVER DISK в сборе 1, 1050HEB(WINDOWS)
1UK4233001 запросить цену →PR DRIVER DISK в сборе 1, 1050LEG(WINDOWS)
2UK4092001 запросить цену →PR DRIVER DISK ASSY2, 820 (TRUETYPE)
2UK4195001 запросить цену →PR DRIVER DISK ASSY2, 1020 (TRUETYPE)
2UK3877001 запросить цену →PR DRIVER DISK ASSY2, 1040 (TRUETYPE)
2UK4185001 запросить цену →PR DRIVER DISK ASSY2, 1040LEG(TRUETYPE)
2UK3897001 запросить цену →PR DRIVER DISK ASSY2, 1050 (TRUETYPE)
2UK4181001 запросить цену →PR DRIVER DISK ASSY2, 1050HEB(TRUETYPE)
2UK4235001 запросить цену →PR DRIVER DISK ASSY2, 1050LEG(TRUETYPE)
3UK4197001 запросить цену →PR DRIVER DISK ASSY6, 1050 ARABIC
4UK4199001 запросить цену →CD-ROM в сборе
5UL6856000 запросить цену →PAPER SUPPORT
6UL8529001 запросить цену →SET направляющая, US
6UL8550001 запросить цену →SET направляющая, FRA
6UL8534001 запросить цену →SET направляющая, GER
6UL8557001 запросить цену →SET направляющая, NOR
6UL8560001 запросить цену →SET направляющая, NL
6UL8565001 запросить цену →SET направляющая, DEN
6UL8568001 запросить цену →SET направляющая, ITA
6UL8571001 запросить цену →SET направляющая, SWE
6UL8739001 запросить цену →SET направляющая, SPA
7UE2014001 запросить цену →BAG, 215X350H
8UK4156001 запросить цену →CORE NF-13 в сборе (HL1050)

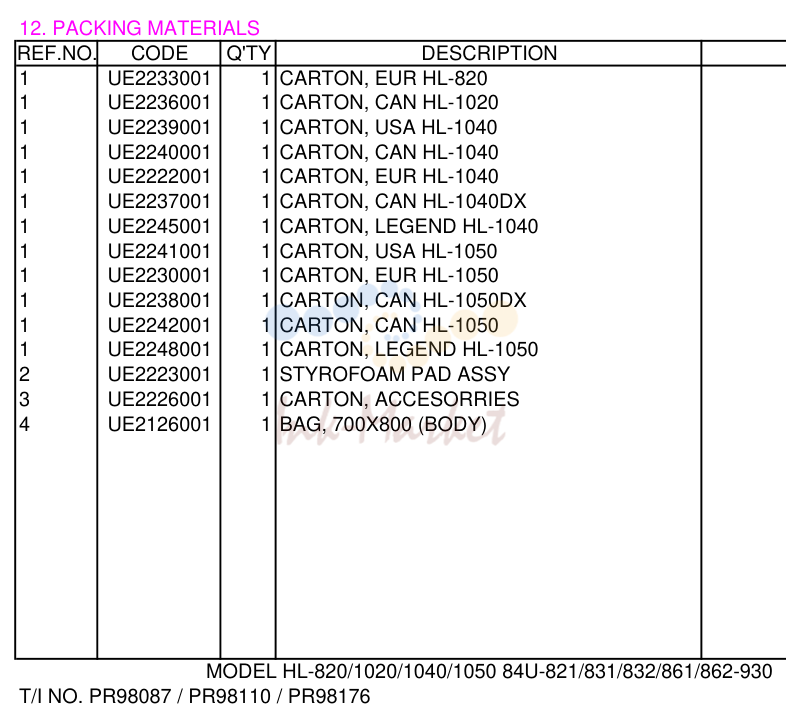

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1UE2233001 запросить цену →CARTON, EUR HL-820
1UE2236001 запросить цену →CARTON, CAN HL-1020
1UE2239001 запросить цену →CARTON, USA HL-1040
1UE2240001 запросить цену →CARTON, CAN HL-1040
1UE2222001 запросить цену →CARTON, EUR HL-1040
1UE2237001 запросить цену →CARTON, CAN HL-1040DX
1UE2245001 запросить цену →CARTON, LEGEND HL-1040
1UE2241001 запросить цену →CARTON, USA HL-1050
1UE2230001 запросить цену →CARTON, EUR HL-1050
1UE2238001 запросить цену →CARTON, CAN HL-1050DX
1UE2242001 запросить цену →CARTON, CAN HL-1050
1UE2248001 запросить цену →CARTON, LEGEND HL-1050
2UE2223001 запросить цену →STYROFOAM PAD в сборе
3UE2226001 запросить цену →CARTON, ACCESORRIES
4UE2126001 запросить цену →BAG, 700X800 (BODY)
