Brother FAX 750 FAX 770 FAX 870MC MFC 970MC — каталог запчастей со схемами

Brother FAX 750 FAX 770 FAX 870MC MFC 970MC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

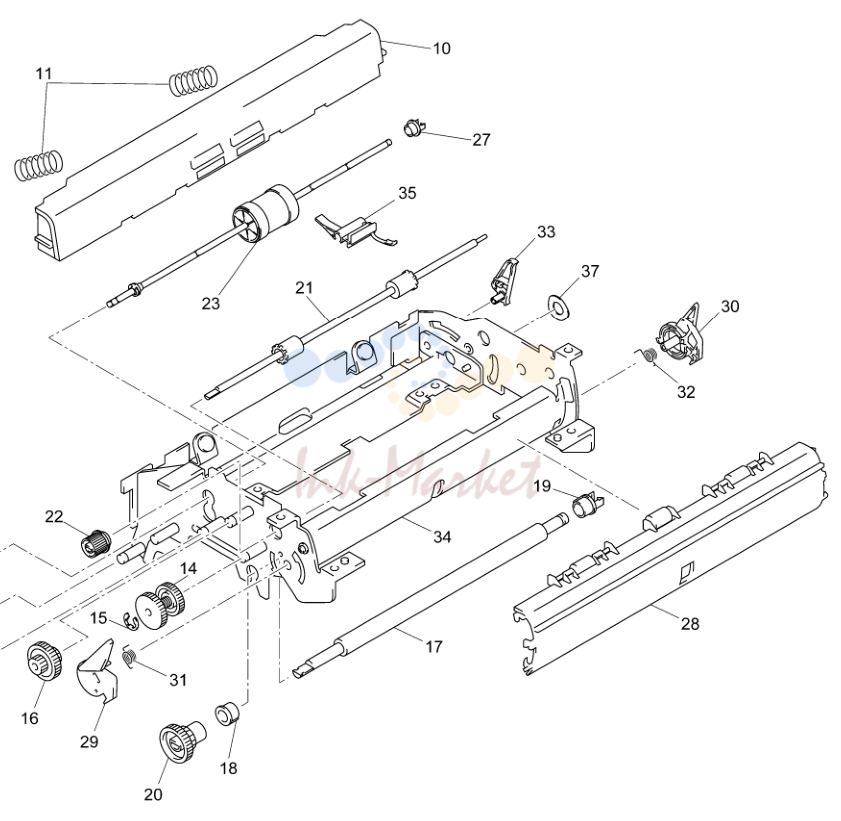

PLATEN рама ATTACHMENT

PLATEN рама ATTACHMENT

№	Артикул	Наименование
1	UF9736001 запросить цену →	PAPER FEED CHUTE
2	UF9737001 запросить цену →	отделения PAD
3	UF9740001 запросить цену →	отделения PAD пружина
4	UG6609001 запросить цену →	датчик плата
5	UF9741001 запросить цену →	PAPER EDGE датчик ACTUATOR
6	UF9742001 запросить цену →	PAPER EJECTION датчик ACTUATOR
7	UF9744001 запросить цену →	CHUTE плёнка
9	UF9750001 запросить цену →	PRESSURE пластина LINK
10	UF9746001 запросить цену →	PRESSURE пластина
11	UF9745001 запросить цену →	PRESSURE пластина пружина
12	UF9712001 запросить цену →	шестерня 24/28, SUN шестерня
13	UF9713001 запросить цену →	ARM P в сборе
14	UF9715001 запросить цену →	муфта шестерня 37 в сборе
15	048030346 запросить цену →	RETAINING RING, E3
16	UF9719001 запросить цену →	шестерня 19/38
17	UF9720001 запросить цену →	PLATEN
18	UF9722001 запросить цену →	PLATEN вал втулка, L
19	UF9723001 запросить цену →	PLATEN вал втулка, R
20	UF9724001 запросить цену →	шестерня 25/27
21	UF9725001 запросить цену →	PAPER EJECTION ролик
22	UF9727001 запросить цену →	PAPER EJECTION ролик шестерня
23	UF9728001 запросить цену →	PAPER FEED ролик в сборе
24	UF9730001 запросить цену →	шестерня 43 в сборе
25	UF9734001 запросить цену →	COLLAR STOPPER
26	048040346 запросить цену →	RETAINING RING, E4
27	UF0026001 запросить цену →	PAWLED втулка
28	UF9751001 запросить цену →	CHUTE B в сборе
29	UF9755001 запросить цену →	LOCK рычаг L, BLUE(6155)
30	UF9756001 запросить цену →	LOCK рычаг R, BLUE(6155)
31	UF9757001 запросить цену →	LOCK рычаг пружина, L
32	UF9758001 запросить цену →	LOCK рычаг пружина, R
33	UF9792001 запросить цену →	PRESSURE пластина RELEASE CAM
34	UF9701001 запросить цену →	PLATEN рама
35	UF9873001 запросить цену →	передний крышка SENSING ACTUATOR
36	048050346 запросить цену →	RETAINING RING, E5
37	UU0078001 запросить цену →	пружина шайба
38	UG6612001 запросить цену →	MAIN-датчик жгут
