Brother FAX 560 FAX 580MC MFC 660MC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

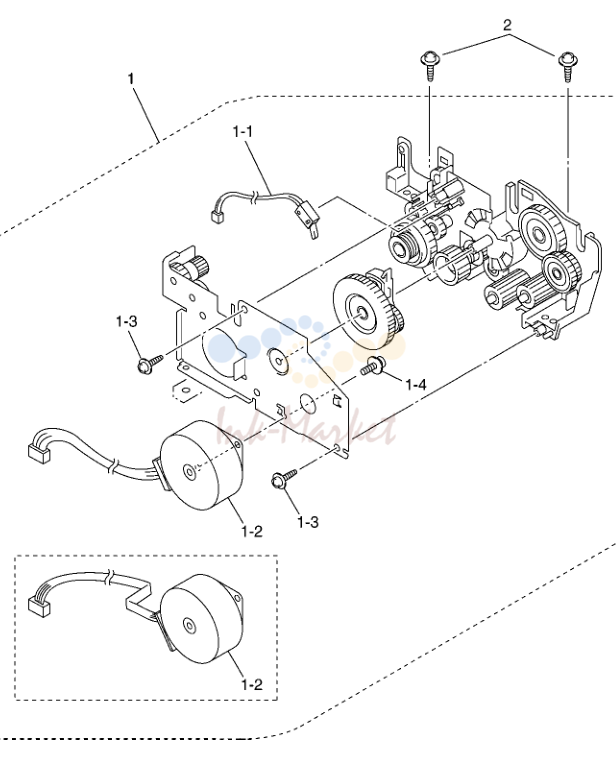

DRIVING

DRIVING

№АртикулНаименование
LE4001001 запросить цену →DRIVE узел [FOR THE EARLY LOT]
LE5262001 запросить цену →DRIVE узел [FOR THE LATER LOT]
1-1LG2581001 запросить цену →ARM HP SWITCH в сборе
1-2LE4028001 запросить цену →мотор
1-3087310815 запросить цену →саморез, CUP B M3X8
LE5629001 запросить цену →PLANETARY шестерня SUPPLY в сборе
2087311016 запросить цену →саморез, CUP B M3X10

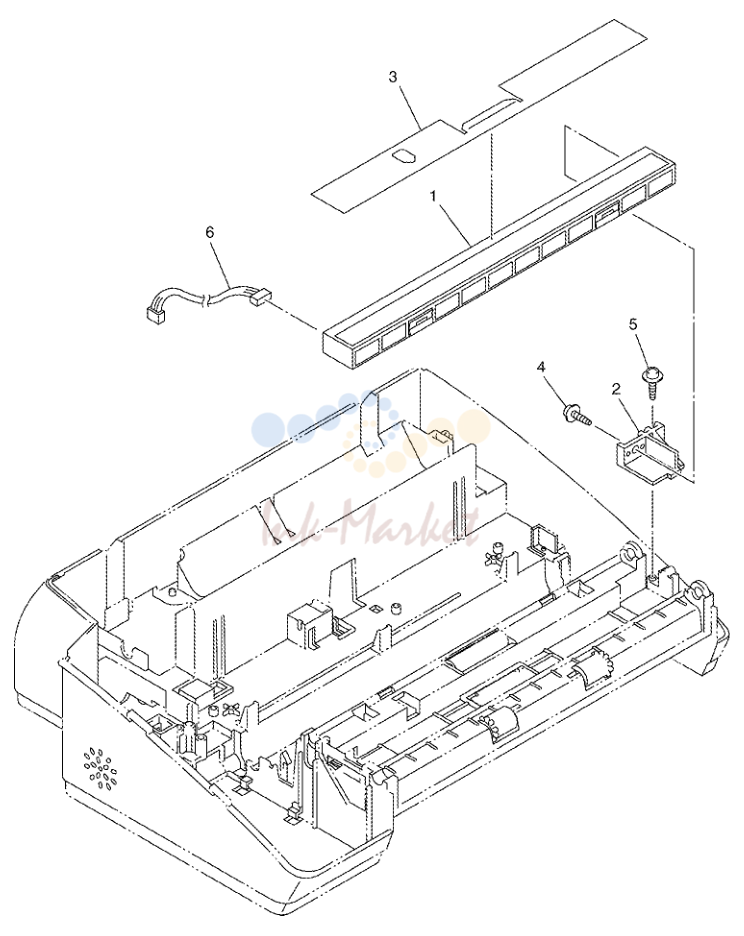

SCANNING

SCANNING

№АртикулНаименование
1LG2629001 запросить цену →CIS узел
2LE4029001 запросить цену →CIS держатель
3LE4030001 запросить цену →CIS плёнка
4085310815 запросить цену →саморез, BIND B M3X8
5087310815 запросить цену →саморез, CUP B M3X8
6LG2557001 запросить цену →CIS-MAIN жгут

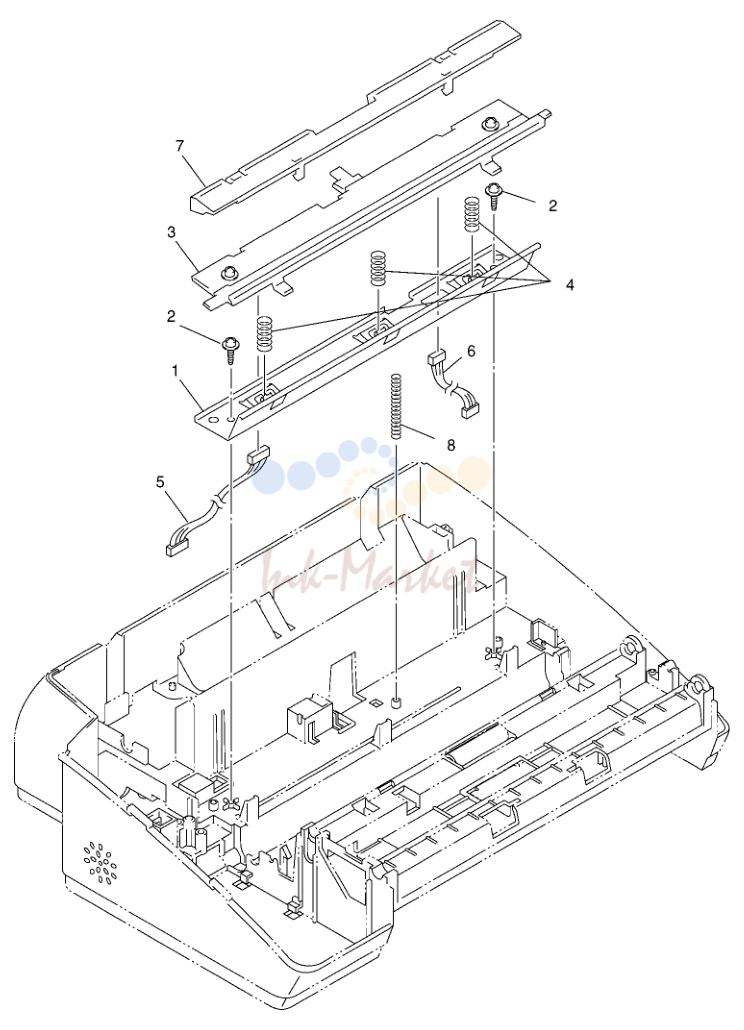

RECORDING

RECORDING

№АртикулНаименование
1LE4031001 запросить цену →RECORDER рама
2087310815 запросить цену →саморез, CUP B M3X8
3UF9852001 запросить цену →RECORDING HEAD в сборе
4UF8072001 запросить цену →HEAD пружина
5LG2558001 запросить цену →MAIN-HEAD жгут
6LG2559001 запросить цену →HEAD-POWER жгут
7UF9856001 запросить цену →HEAD PROTECTOR
8LE4034001 запросить цену →GROUNDING пружина

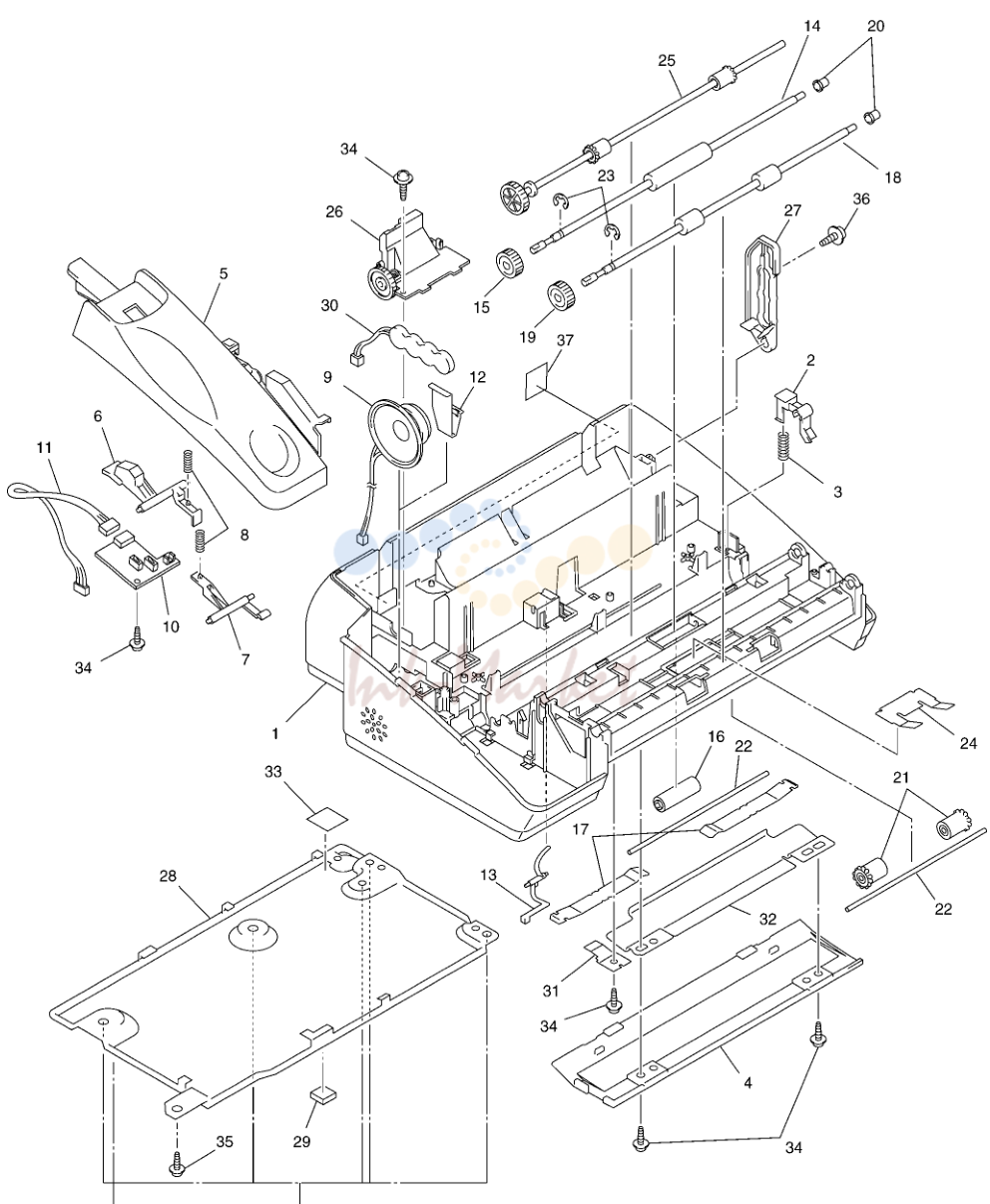

крышка

крышка

№АртикулНаименование
1LE4035001 запросить цену →основная рама, FAX560
1LE4156001 запросить цену →основная рама, FAX580MC/MFC660MC
2LE4036001 запросить цену →RIBBON вал STOPPER
3LE4037001 запросить цену →RIBBON STOPPER пружина
4LE4038001 запросить цену →нижний крышка
5LE4039001 запросить цену →HANDSET MOUNT, FAX560/580MC
5LE4039002 запросить цену →HANDSET MOUNT, MFC660MC
6LE4040001 запросить цену →HOOK SWITCH ACTUATOR
7LE4041001 запросить цену →крышка датчик ACTUATOR
8LE4042001 запросить цену →ACTUATOR пружина
9LG2630001 запросить цену →SPEAKER
10LG2576001 запросить цену →датчик плата в сборе
11LG2560001 запросить цену →датчик-MAIN жгут
12UF9847001 запросить цену →SPEAKER SUPPORT пружина
13LE4043001 запросить цену →RIBBON датчик ACTUATOR
14LE4044001 запросить цену →DOCUMENT LF ролик
15LE4047001 запросить цену →шестерня, 23
16LE4501001 запросить цену →DOCUMENT прижимной ролик
17LE4048001 запросить цену →прижимной ролик пружина
18LE4049001 запросить цену →DOCUMENT EJECTION ролик в сборе
19LE4047001 запросить цену →шестерня, 23
20UF9949001 запросить цену →ролик втулка
21UL6244002 ✓ в наличииDOCUMENTPRESSURE ролик
22UF6267000 запросить цену →PRESSURE ролик вал
23048050346 запросить цену →RETAINING RING
24LE4051001 запросить цену →DOCUMENT PRESSURE ролик пружина
25LE4052001 запросить цену →PAPER EJECTION ролик
26LE4054001 запросить цену →ROM крышка
27LE4061001 запросить цену →крышка STOPPER LINK
28LE4062001 запросить цену →BOTTOM пластина
29UF6761001 запросить цену →RUBBER FOOT
30LG2861001 запросить цену →BATTERY в сборе, FAX580MC/MFC660MC
31LE4204001 запросить цену →CIS пружина
32LE4205001 запросить цену →SUPPORT пластина
33LE4214001 запросить цену →INSULATION SHEET
34087310815 запросить цену →саморез, CUP B M3X8
36LE4199001 запросить цену →саморез, PAN B M4X6D10
37LE0542001 запросить цену →PCIF плёнка, FAX580MC

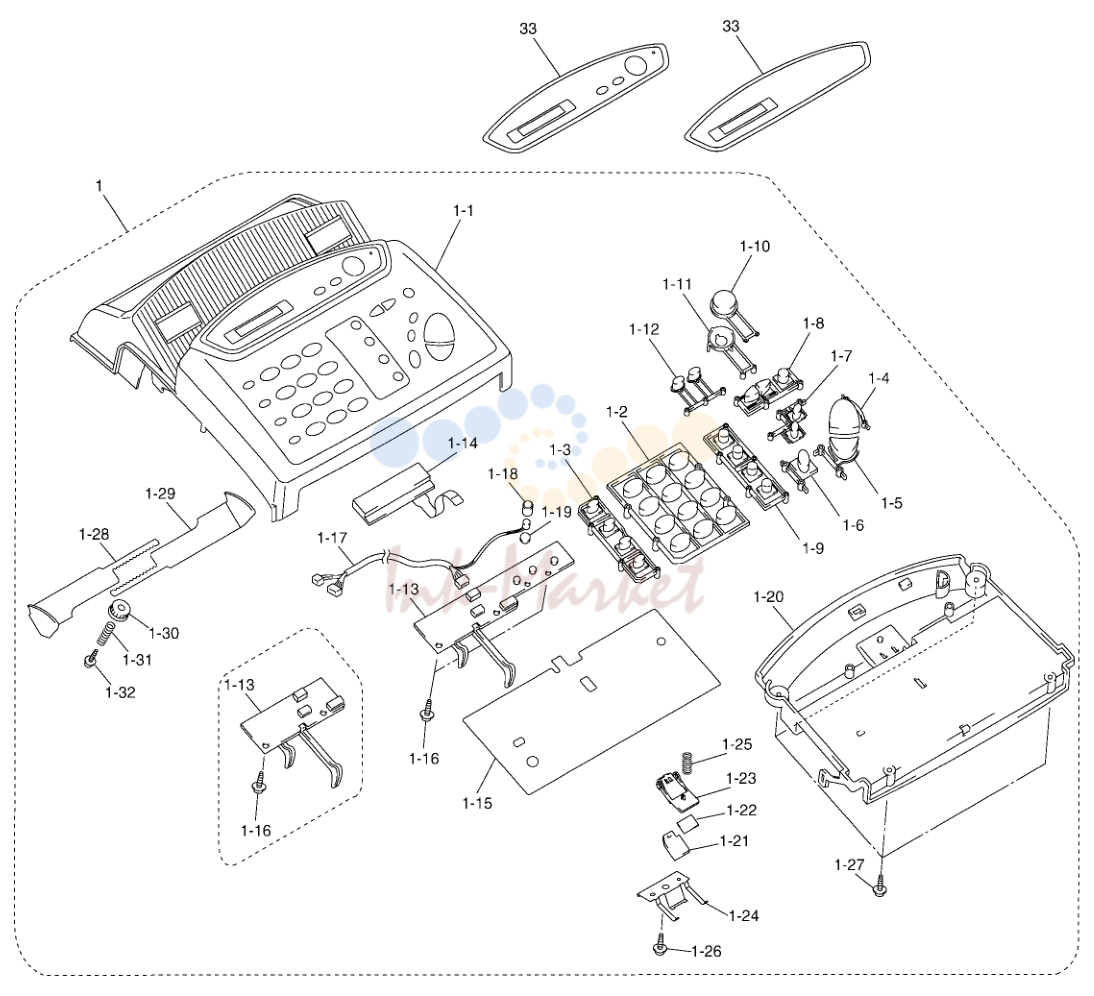

панель управления

панель управления

№АртикулНаименование
1LE4069001 запросить цену →панель управления в сборе, WHITE(1485), FAX560 FOR USA/CAN
1LE5627002 запросить цену →панель управления в сборе, WHITE(1485), FAX560A FOR USA
1LE4162001 запросить цену →панель управления в сборе, WHITE(1485), FAX580MC FOR USA/CAN
1LE4162002 запросить цену →панель управления в сборе, GRAY(1495), MFC660MC FOR USA
1LE4270001 запросить цену →панель управления в сборе, WHITE(1485), FAX560 FOR ARG/CHL/MEX
1LE4293001 запросить цену →панель управления в сборе, WHITE(1485), FAX580MC FOR ARG
1LE4277001 запросить цену →панель управления в сборе, WHITE(1485), FAX560 FOR BRA
1LE4293002 запросить цену →панель управления в сборе, GRAY(1495), MFC660MC FOR MEX
1-1LE4071001 запросить цену →PRINTED PANEL крышка, WHITE(1485), FAX560 FOR USA/CAN
1-1LE4164001 запросить цену →PRINTED PANEL крышка, WHITE(1485), FAX580MC FOR USA/CAN
1-1LE4164002 запросить цену →PRINTED PANEL крышка, GRAY(1495), MFC660MC FOR USA
1-1LE4272001 запросить цену →PRINTED PANEL крышка, WHITE(1485), FAX560 FOR ARG/CHL/MEX
1-1LE4295001 запросить цену →PRINTED PANEL крышка, WHITE(1485), FAX580MC FOR ARG
1-1LE4279001 запросить цену →PRINTED PANEL крышка, WHITE(1485), FAX560 FOR BRA
1-1LE4295002 запросить цену →PRINTED PANEL крышка, GRAY(1495), MFC660MC FOR MEX
1-2LE4073001 запросить цену →KEY, TEN, WHITE(1485), FAX560/580MC
1-2LE4073003 запросить цену →KEY, TEN, GRAY(1495), MFC660MC
1-3LE4146001 запросить цену →KEY, REDIAL, WHITE(1485), FAX560/580MC
1-3LE4146002 запросить цену →KEY, REDIAL, GRAY(1495), MFC660MC
1-4LE4074001 запросить цену →KEY, START, PURPLE(6255)
1-5LE4075001 запросить цену →KEY, COPY, WHITE(1485), FAX560/580MC
1-5LE4075002 запросить цену →KEY, COPY, GRAY(1495), MFC660MC
1-6LE4076001 запросить цену →KEY, STOP, PINK(2205)
1-7LE4077001 запросить цену →KEY, MODE, WHITE(1485), FAX560/580MC
1-7LE4077002 запросить цену →KEY, MODE, GRAY(1495), MFC660MC
1-8LE4078001 запросить цену →KEY, FUNCTION, PURPLE(6255)
1-9LE4079001 запросить цену →KEY, ONE TOUCH, WHITE(1485), FAX560/580MC
1-9LE4079002 запросить цену →KEY, ONE TOUCH, GRAY(1495), MFC660MC
1-10LE4165001 запросить цену →KEY, PRINTED FLASH, FAX580MC/MFC660MC
1-11LE4150001 запросить цену →FLASH KEY SUPPORTER, FAX580MC/MFC660MC
1-12LE4151001 запросить цену →KEY, REP, GRAY(1509), FAX580MC
1-12LE4151002 запросить цену →KEY, REP, BL(6314), MFC660MC
1-13LG2561001 запросить цену →панель управления плата в сборе, FAX560
1-13LG3549002 запросить цену →панель управления плата в сборе, FAX560A
1-13LG2585001 запросить цену →панель управления плата в сборе, FAX580MC/MFC660MC
1-14LG2567001 запросить цену →LCD
1-15LG2568001 запросить цену →FPC KEY
1-16087310815 запросить цену →саморез, CUP B M3X8, FAX580MC/MFC660MC
1-17LG2569001 запросить цену →PANEL MAIN жгут, FAX560
1-17LG2580001 запросить цену →PANEL MAIN жгут, FAX580MC/MFC660MC (W/ MICROPHONE)
1-18UF6916001 запросить цену →MIC крышка, FAX580MC/MFC660MC
1-19UF9993001 запросить цену →MIC RUBBER, FAX580MC/MFC660MC
1-20LE4081001 запросить цену →PANEL задний крышка
1-21LE4082001 запросить цену →ADF отделения RUBBER
1-22LE4190001 запросить цену →отделения RUBBER плёнка
1-23LE4083001 запросить цену →ADF держатель
1-24LE4084001 запросить цену →ADF пружина пластина
1-25LE4085001 запросить цену →ADF пружина
1-26UF6116001 запросить цену →саморез, PAN B M3X6
1-27087310815 запросить цену →саморез, CUP B M3X8
1-28LE4090001 запросить цену →DOCUMENT направляющая B-L, WHITE(1485), FAX560/580MC
1-28LE4090002 запросить цену →DOCUMENT направляющая B-L, GRAY(1495), MFC660MC
1-29LE4091001 запросить цену →DOCUMENT направляющая B-R, WHITE(1485), FAX560/580MC
1-29LE4091002 запросить цену →DOCUMENT направляющая B-R, GRAY(1495), MFC660MC
1-30UF4417000 запросить цену →направляющая шестерня
1-31UF4418001 запросить цену →пружина, COMPRESSION
1-32UF6116001 запросить цену →саморез, PAN B M3X6
2LE4092001 запросить цену →ACF отделения RUBBER
3LE4093001 запросить цену →ACF пластина
4LE4094001 запросить цену →ACF держатель
5LE4187001 запросить цену →ACF LEAF пружина
6LE4096001 запросить цену →ACF пружина
7085310815 запросить цену →саморез, BIND B M3X8
8LE4098001 запросить цену →CHUTE крышка, WHITE(1485)
9LE4102001 запросить цену →PLATEN
10LE4104001 запросить цену →PLATEN вал втулка L, (BLACK)
11LE4105001 запросить цену →PLATEN вал втулка R, (WHITE)
12LE4111001 запросить цену →шестерня, 24
13LE4047001 запросить цену →шестерня, 23
14LE4106001 запросить цену →PAPER FEED ролик 32
15LE4108001 запросить цену →PAPER FEED ролик шестерня 37
16UF6613001 под заказотделения ролик
17LE4109001 запросить цену →отделения ролик шестерня 46
18LE4147001 запросить цену →PAPER PRESSURE ролик
19LE4110001 запросить цену →PRESSURE ролик вал
20UF9781001 запросить цену →PRESSURE ролик пружина
21LE4012001 запросить цену →шестерня, 32
22LE4099001 запросить цену →REGISTRATION датчик ACTUATOR
23LE4113001 запросить цену →LOCK BAR
24LE4114001 запросить цену →LOCK рычаг L
25LE4115001 запросить цену →LOCK рычаг R, GRAY(1473)
26LE4373001 запросить цену →LOCK пружина
27LE4117001 запросить цену →CHUTE плёнка
28LE4203001 запросить цену →ADF плёнка
29087310815 запросить цену →саморез, CUP B M3X8
30LE4087001 запросить цену →DOCUMENT PRESSURE BAR
31LE4088001 запросить цену →WHITE плёнка
32UF9781001 запросить цену →пружина
33LE4118001 запросить цену →LCD SHEET, FAX560 FOR USA/CAN
33LE4166001 запросить цену →LCD SHEET, FAX580MC FOR USA/CAN
33LE4172001 запросить цену →LCD SHEET, MFC660MC FOR USA
33LE4273001 запросить цену →LCD SHEET, FAX560 FOR ARG/CHL/MEX
33LE4296001 запросить цену →LCD SHEET, FAX580MC FOR ARG
33LE4280001 запросить цену →LCD SHEET, FAX560 FOR BRA
33LE4304001 запросить цену →LCD SHEET, MFC660MC FOR MEX

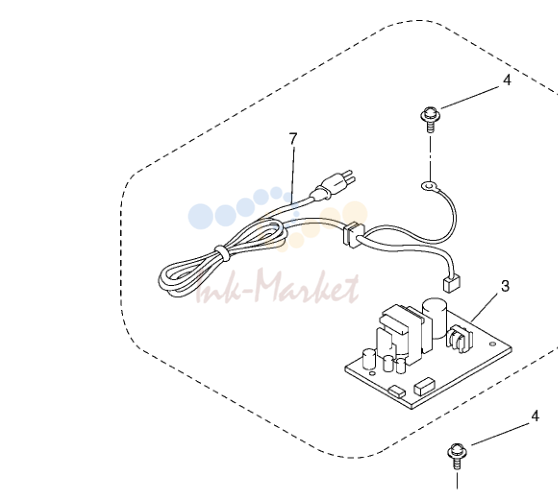

плата

плата

№АртикулНаименование
1LG2572001 запросить цену →MAIN плата в сборе, FAX560
1LG3088001 запросить цену →MAIN плата в сборе, FAX560A
1LG2671011 запросить цену →MAIN плата в сборе, FAX580MC/MFC660MC
2LG2586001 запросить цену →NCU плата в сборе, FAX560 USA
2LG3090001 запросить цену →NCU плата в сборе, FAX560A USA
2LG2586011 запросить цену →NCU плата в сборе, FAX580MC/MFC660MC FOR USA
2LG2586002 запросить цену →NCU плата в сборе, FAX560 FOR CAN/ARG/CHL/BRA/MEX
2LG2586012 запросить цену →NCU плата в сборе, FAX580MC/MFC660MC FOR CAN/ARG/MEX
3LG2574001 запросить цену →POWER SUPPLY плата в сборе FOR USA/CAN/BRA/MEX (INCLUDING AC CORD)
3LG2840031 запросить цену →POWER SUPPLY плата в сборе FOR ARG (INCLUDING AC CORD)
3LG2840035 запросить цену →POWER SUPPLY плата в сборе FOR CHL (INCLUDING AC CORD)
4UF4444001 запросить цену →винт, PAN(P шайба) M4X6
LG0121001 запросить цену →MASK ROM, FAX560 FOR USA/CAN
LG0225001 запросить цену →MASK ROM, FAX560 FOR USA/CAN [FOR NEW DRIVE узел]
LG0130031 запросить цену →OTPROM, FAX560 FOR ARG/CHL/MEX
LG0237031 запросить цену →OTPROM, FAX560 FOR ARG/CHL/MEX [FOR NEW DRIVE узел]
LG0132042 запросить цену →OTPROM, FAX560 FOR BRA
LG0239042 запросить цену →OTPROM, FAX560 FOR BRA [FOR NEW DRIVE узел]
LG0100001 запросить цену →MASK ROM, FAX580/MFC660MC FOR USA/CAN
LG0226001 запросить цену →MASK ROM, FAX580/MFC660MC FOR USA/CAN [FOR NEW DRIVE узел]
5LG0134031 запросить цену →OTPROM, FAX580/MFC660MC FOR ARG/MEX
5LG0251031 запросить цену →OTPROM, FAX580/MFC660MC FOR ARG/MEX [FOR NEW DRIVE узел]
6087310815 запросить цену →саморез, CUP B M3X8

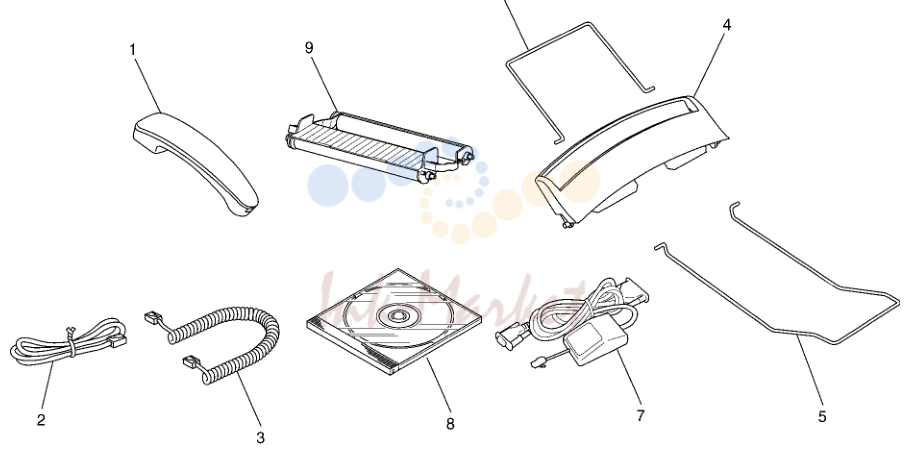

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LE0446010 запросить цену →HANDSET в сборе, FAX560/580MC
1LE0446011 запросить цену →HANDSET в сборе, MFC660MC
2LG3077001 запросить цену →TELEPHONE LINE CORD FOR USA/CAN/ARG/CHL/BRA/MEX
2UG1570001 запросить цену →TELEPHONE LINE CORD FOR ARG/CHL/BRA/MEX
3UG3543009 запросить цену →HANDSET CURLED CORD в сборе, FAX560/580MC
3UG3543011 запросить цену →HANDSET CURLED CORD в сборе, MFC660MC
4LE4126001 запросить цену →лоток бумаги в сборе, FOR USA <Eliminated>
4LE4325001 запросить цену →лоток бумаги в сборе, FOR CAN/ARG/CHL/BRA/MEX
5LE4129001 запросить цену →EJECTION WIRE
6UF9869001 запросить цену →PAPER SUPPORT WIRE
7UU0039001 запросить цену →MFL PC I/F в сборе, MFC660MC
8UU0041001 запросить цену →MFL CD ROM в сборе, MFC660MC FOR USA <Eliminated>
8LE4502001 запросить цену →MFL CD ROM в сборе, MFC660MC FOR MEX
9LE4120001 запросить цену →PRINTING картридж
LE4121001 запросить цену →PRINTING картридж рама
LE4143001 запросить цену →REFILL ROLL (10M)

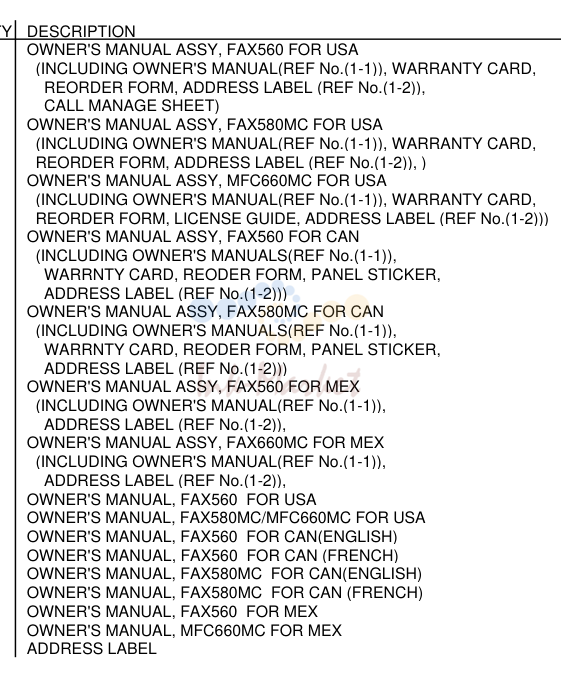

PRINTED MATERIAL

PRINTED MATERIAL

№АртикулНаименование
LE4130001 запросить цену →OWNER'S MANUAL в сборе, FAX560 FOR USA
LE4167001 запросить цену →OWNER'S MANUAL в сборе, FAX580MC FOR USA
LE4209001 запросить цену →OWNER'S MANUAL в сборе, MFC660MC FOR USA
LE4262002 запросить цену →OWNER'S MANUAL в сборе, FAX560 FOR CAN
LE4636002 запросить цену →OWNER'S MANUAL в сборе, FAX580MC FOR CAN
LE4282046 запросить цену →OWNER'S MANUAL в сборе, FAX560 FOR MEX
LE4305046 запросить цену →OWNER'S MANUAL в сборе, FAX660MC FOR MEX
LE4131001 запросить цену →OWNER'S MANUAL, FAX560 FOR USA
LE4171001 запросить цену →OWNER'S MANUAL, FAX580MC/MFC660MC FOR USA
LE4263001 запросить цену →OWNER'S MANUAL, FAX560 FOR CAN(ENGLISH)
LE4264001 запросить цену →OWNER'S MANUAL, FAX560 FOR CAN (FRENCH)
LE4637001 запросить цену →OWNER'S MANUAL, FAX580MC FOR CAN(ENGLISH)
LE4638001 запросить цену →OWNER'S MANUAL, FAX580MC FOR CAN (FRENCH)
LE4283001 запросить цену →OWNER'S MANUAL, FAX560 FOR MEX
LE4306001 запросить цену →OWNER'S MANUAL, MFC660MC FOR MEX
LE4135001 запросить цену →ADDRESS LABEL

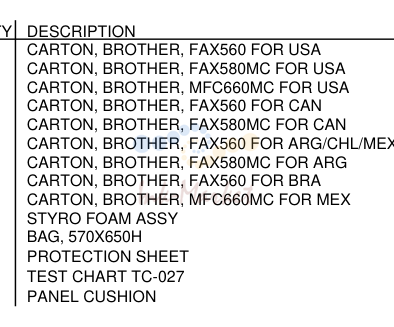

PACKING

PACKING

№АртикулНаименование
LE4136001 запросить цену →CARTON, BROTHER, FAX560 FOR USA
LE4168001 запросить цену →CARTON, BROTHER, FAX580MC FOR USA
LE4210001 запросить цену →CARTON, BROTHER, MFC660MC FOR USA
LE4266001 запросить цену →CARTON, BROTHER, FAX560 FOR CAN
LE4639001 запросить цену →CARTON, BROTHER, FAX580MC FOR CAN
LE4275001 запросить цену →CARTON, BROTHER, FAX560 FOR ARG/CHL/MEX
LE4297001 запросить цену →CARTON, BROTHER, FAX580MC FOR ARG
LE4281001 запросить цену →CARTON, BROTHER, FAX560 FOR BRA
LE4307001 запросить цену →CARTON, BROTHER, MFC660MC FOR MEX
LE4137001 запросить цену →STYRO FOAM в сборе
UE1172001 запросить цену →BAG, 570X650H
LE4544001 запросить цену →PROTECTION SHEET
UF8263001 запросить цену →TEST CHART TC-027
LE4219001 запросить цену →PANEL CUSHION
Источник: Инк-Маркет.ру.
