Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- основная рама
- сканер
- лазер-узел
- тракт бумаги
- лоток бумаги
- HEAT узел закрепления (печь)
- крышка
- плата в сборе
- ACCESSORIES
- PRINTED MATERIAL
- CARTON

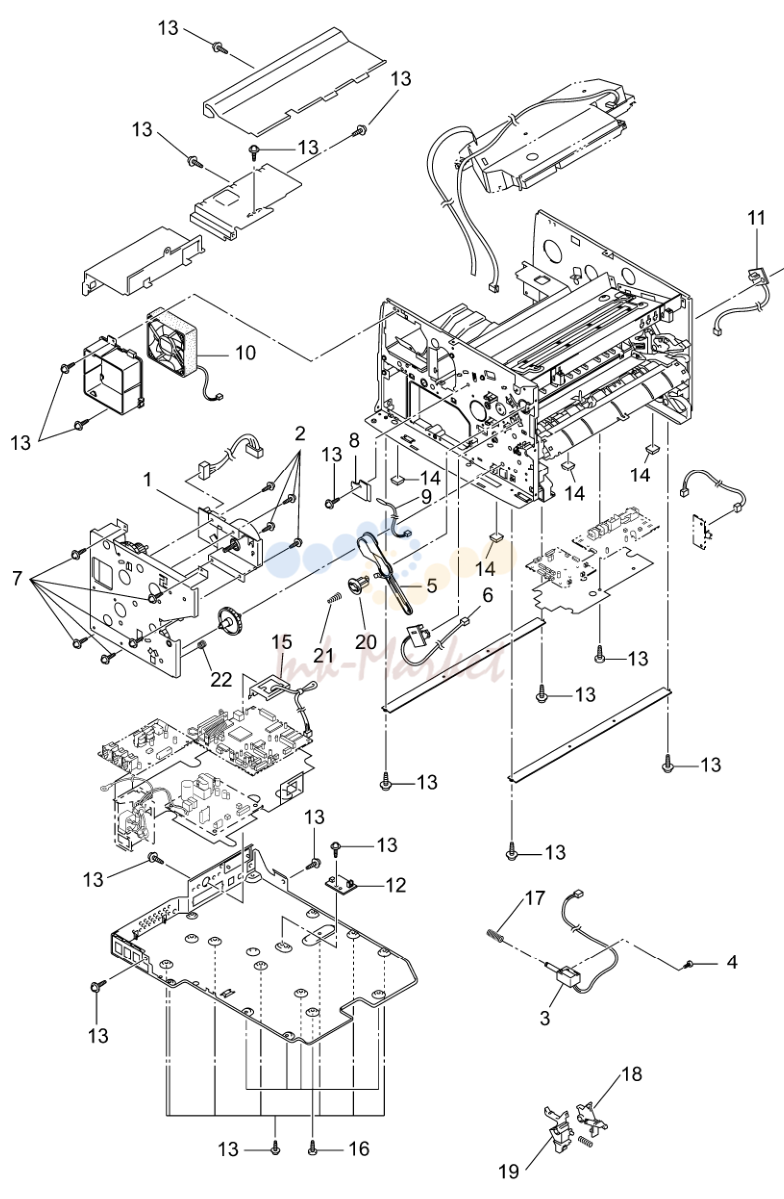

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LE1744001 запросить цену → | главный мотор в сборе |
| 2 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 3 | LJ5701001 запросить цену → | соленоид в сборе |
| 4 | 000300415 запросить цену → | винт, BIND M3X4 |
| 5 | UL8984001 запросить цену → | передний крышка LINK |
| 6 | LJ5704001 запросить цену → | тонер датчик (LED) плата |
| 7 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 8 | LE1166001 запросить цену → | термистор плёнка |
| 9 | LG2423001 запросить цену → | термистор в сборе |
| 10 | LM2688001 запросить цену → | вентилятор мотор узел CHG |
| 11 | UL9104001 запросить цену → | тонер датчик (RECEIVER) плата |
| 12 | UG6217001 запросить цену → | PAPER EJECTION датчик плата |
| 13 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 14 | LJ7403001 запросить цену → | RUBBER FOOT |
| 15 | LJ8031001 запросить цену → | 2ND кассета RELAY плата |
| 16 | 085411215 запросить цену → | винт, BIND B TITE M4X12 |
| 17 | LJ5703001 запросить цену → | соленоид RELEASE пружина |
| 18 | UL8972001 запросить цену → | P/R муфта рычаг |
| 19 | UL8971001 запросить цену → | F/R муфта рычаг |
| 20 | UL8982001 запросить цену → | DEVELOP JOINT |
| 21 | UL8983001 запросить цену → | JOINT пружина |
| 22 | UL8959001 запросить цену → | FRICTION пружина |

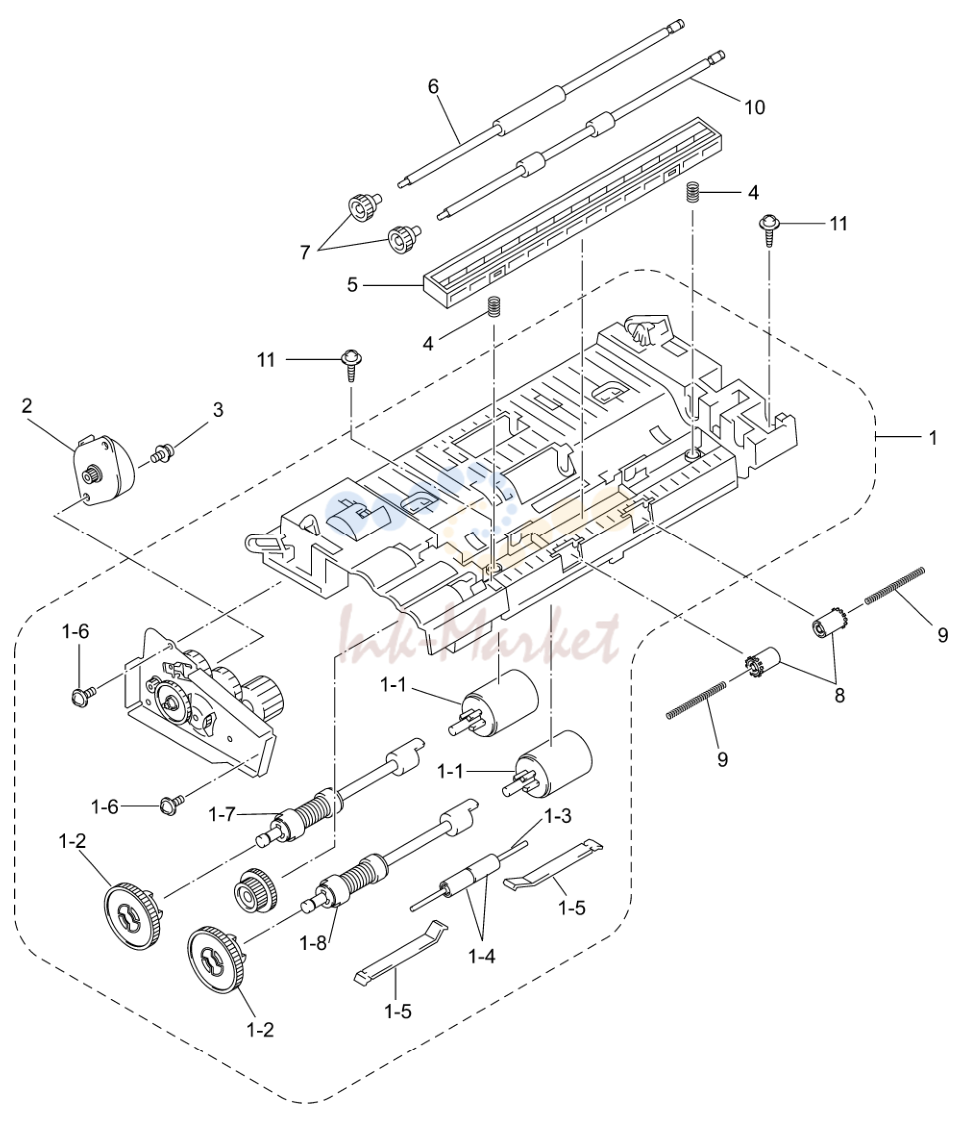

сканер
| № | Артикул | Наименование |
|---|---|---|
| 1 | LE1164001 запросить цену → | сканер в сборе |
| 1-1 | LE1072001 ✓ в наличии | DOCUMENT отделения ролик |
| 1-2 | UL5632000 запросить цену → | DOCUMENT отделения ролик шестерня 43 |
| 1-3 | UF4369000 запросить цену → | PRESSURE ролик вал |
| 1-4 | UF9009001 под заказ | PRESSER ролик |
| 1-5 | UU7032001 запросить цену → | PRESSER ролик LEAF пружина |
| 1-6 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 1-7 | UU2006001 запросить цену → | DOCUMENT TAKE-IN ролик вал в сборе, WHITE |
| 1-8 | UU2008001 запросить цену → | отделения ролик вал в сборе, BLACK |
| 2 | UU2027001 запросить цену → | SCANNER мотор |
| 4 | UU2028001 запросить цену → | CIS пружина |
| 5 | LE7949001 запросить цену → | CIS узел SUPPLY в сборе |
| 6 | UU2029001 запросить цену → | DOCUMENT FEED ролик |
| 7 | LE1196001 ✓ в наличии | DOCUMENT FEED ролик шестерня |
| 8 | UL6244002 ✓ в наличии | прижимной ролик |
| 9 | UU2009001 запросить цену → | прижимной ролик пружина |
| 10 | UU2031001 запросить цену → | EJECTION ролик |
| 11 | 087311016 запросить цену → | саморез, CUP B M3X10 |

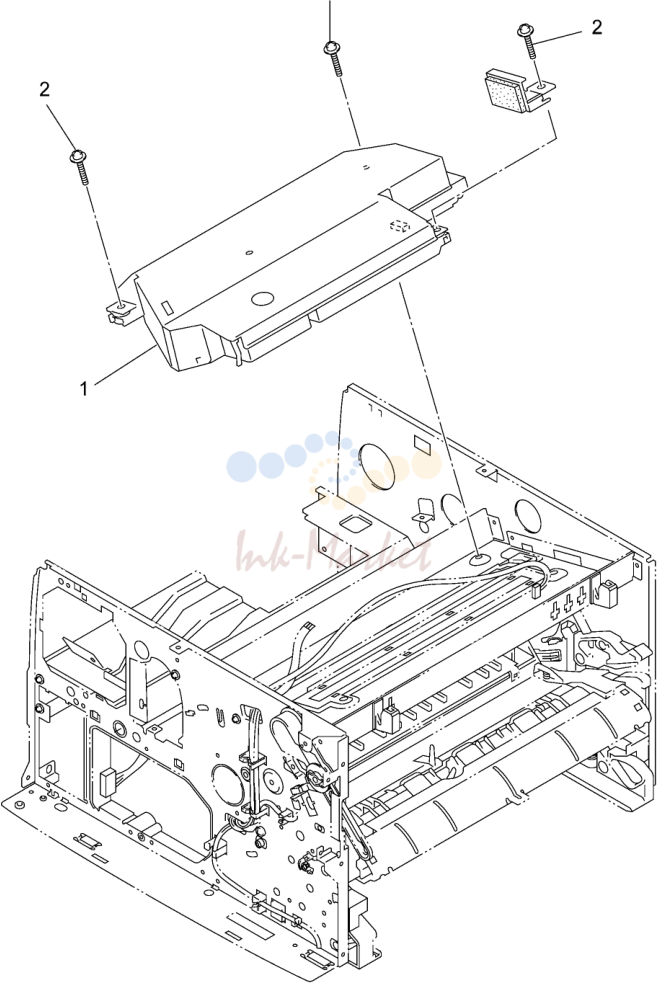

лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5828001 запросить цену → | лазер-узел в сборе(SP) |
| 2 | 087321615 запросить цену → | саморез, CUP S M3X16 |

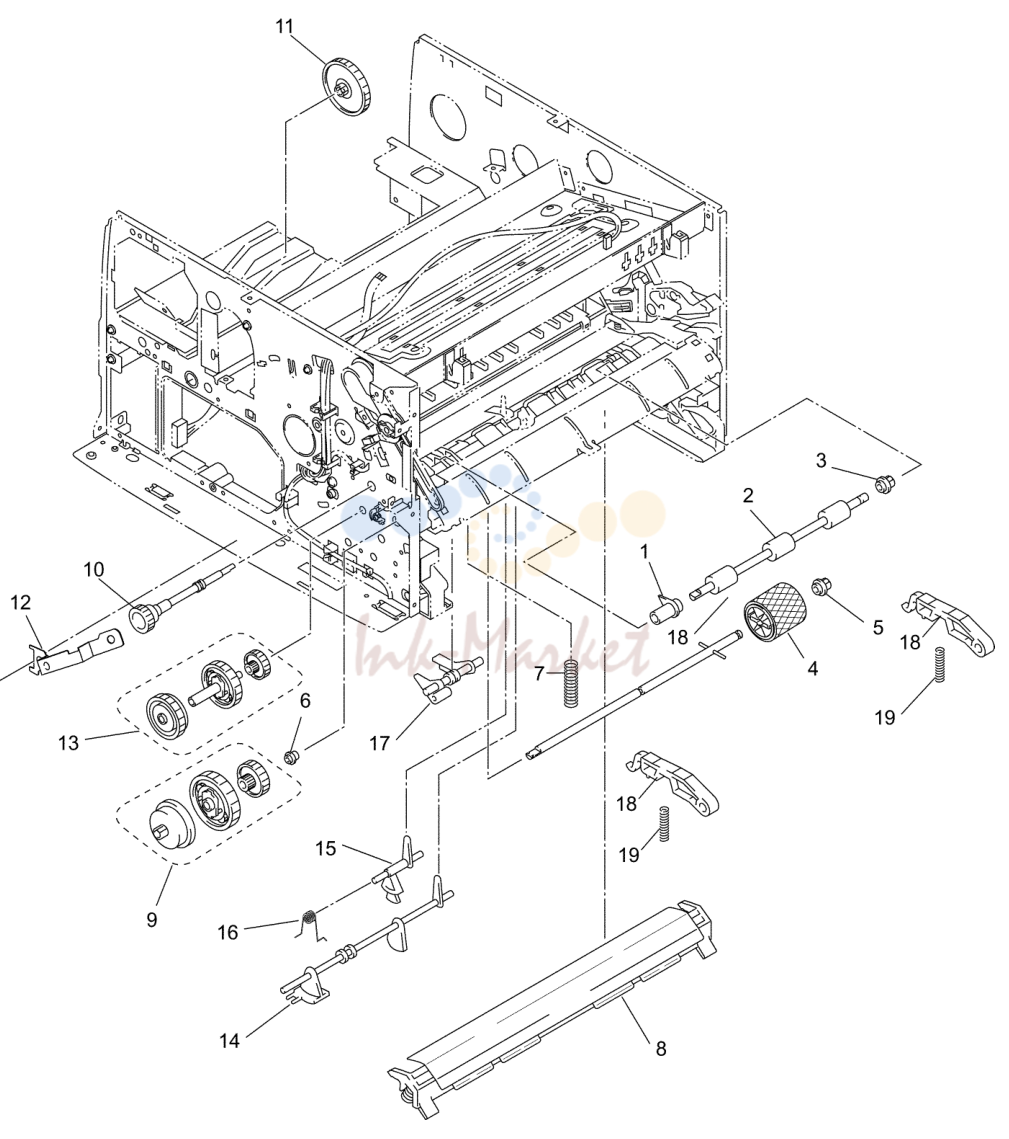

тракт бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | UL9059001 запросить цену → | JOINT |
| 2 | UL9060001 запросить цену → | PAPER FEED ролик в сборе |
| 3 | UL9062001 запросить цену → | PAWLED втулка |
| 4 | UL9066001 под заказ | PAPER PICK-UP ролик в сборе |
| 5 | UL9062001 запросить цену → | PAWLED втулка |
| 6 | UL9069001 запросить цену → | CONDUCTIVE втулка |
| 7 | LJ4499001 запросить цену → | ELECTRODE пружина |
| 8 | LJ4843001 запросить цену → | OUTER CHUTE 1 SUPPLY в сборе |
| 9 | LJ5591001 запросить цену → | PLANET шестерня в сборе (SP) |
| 10 | UL9070001 запросить цену → | шестерня 21 |
| 11 | UL8985001 запросить цену → | шестерня 59 |
| 12 | LJ5705001 запросить цену → | шестерня 21 PRESSURE пластина |
| 13 | LJ5838001 запросить цену → | PLANET шестерня в сборе B (SP) |
| 14 | UL9049001 запросить цену → | MANUAL INSERTION датчик ACTUATOR |
| 15 | UL9050001 запросить цену → | REGISTRATION датчик ACTUATOR |
| 16 | UL9051001 запросить цену → | REGISTRATION датчик пружина |
| 17 | UU2042001 запросить цену → | кассета датчик ACTUATOR |
| 18 | UL9053001 запросить цену → | TRANSFER ARM ADD |
| 19 | UL9052001 запросить цену → | TRANSFER пружина ADD |

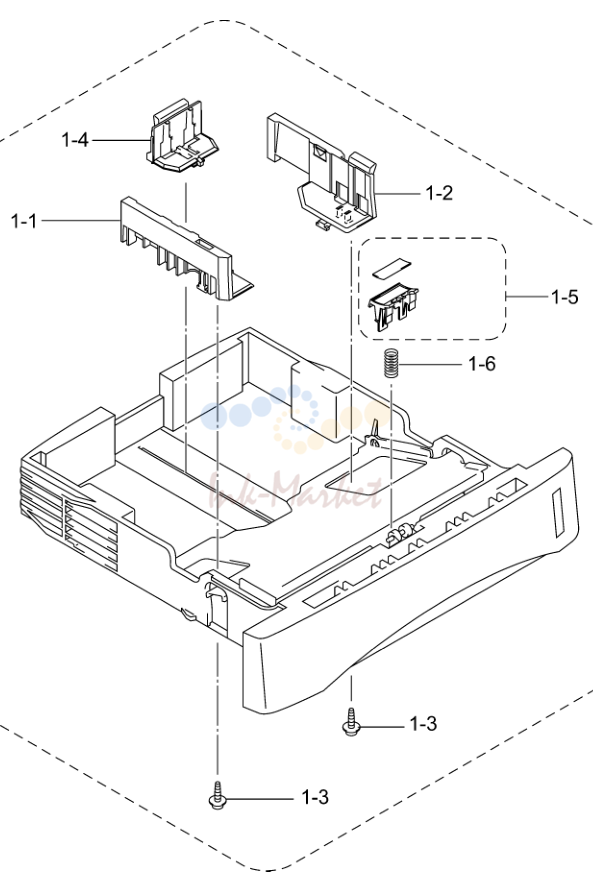

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LE1162001 запросить цену → | лоток бумаги в сборе, LEGAL (SP) |
| 1-1 | UL9078001 запросить цену → | SIDE направляющая L, BLUE(6155) |
| 1-2 | UL9079001 запросить цену → | SIDE направляющая R, BLUE(6155) |
| 1-4 | UL9083001 запросить цену → | PAPER задний направляющая, BLUE(6155) |
| 1-5 | UL9084001 запросить цену → | отделения PAD SUPPORT в сборе |
| 1-6 | UL9090001 запросить цену → | отделения PAD пружина |

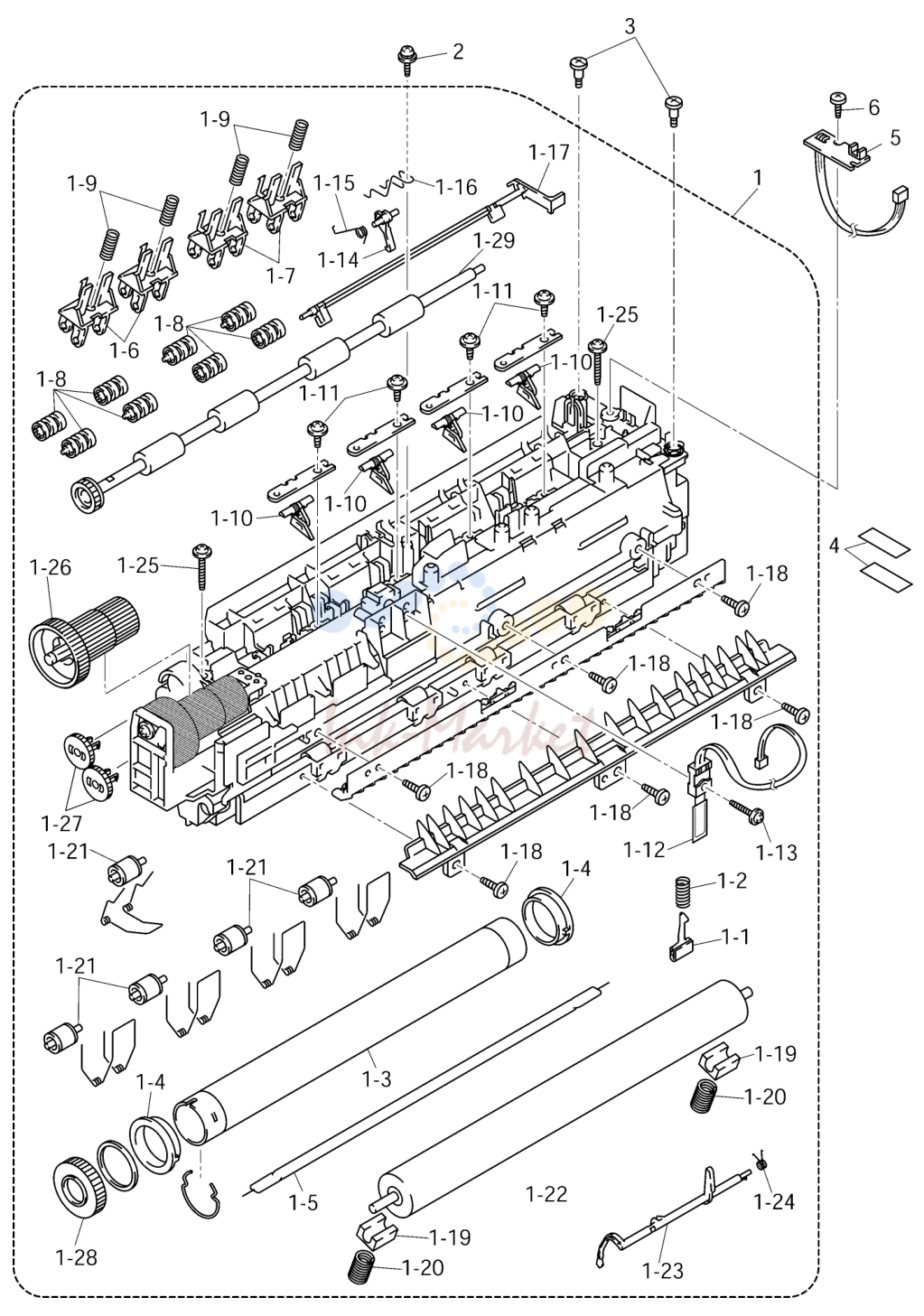

HEAT узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7161001 запросить цену → | узел закрепления (печь), 115V (SP) |
| 1-1 | LJ5682001 запросить цену → | CLEANER в сборе |
| 1-2 | UH3635001 запросить цену → | CLEANER пружина 30 |
| 1-3 | LJ5684001 под заказ | вал нагрева 25 |
| 1-4 | UL8908001 запросить цену → | HR подшипник 25 |
| 1-5 | LJ5685001 запросить цену → | галогенная лампа, 115V |
| 1-6 | LJ5276001 запросить цену → | EJECT прижимной ролик держатель L |
| LJ5277001 запросить цену → | EJECT прижимной ролик держатель R | |
| 1-8 | LJ5278001 запросить цену → | EJECT прижимной ролик |
| 1-9 | LJ5279001 запросить цену → | EJECT PINCH пружина |
| 1-10 | LJ7877001 ✓ в наличии | сепаратор в сборе C chg |
| 1-11 | 087310615 запросить цену → | саморез, CUP B M3X6 |
| 1-12 | LJ5686001 запросить цену → | термистор в сборе |
| 1-13 | 085311216 запросить цену → | винт, BIND B TITE 3X12 |
| 1-14 | LJ5734001 запросить цену → | EJECT ACTUATOR 2 |
| 1-15 | LJ5732001 запросить цену → | EJECT ACTUATOR пружина 2 |
| 1-16 | LJ5736001 запросить цену → | ACTUATOR держатель |
| 1-17 | LJ5735001 запросить цену → | EJECT ACTUATOR 3 |
| 1-18 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |
| 1-19 | UL8916001 запросить цену → | PR подшипник |
| 1-20 | LJ5690001 запросить цену → | PR пружина |
| 1-21 | LJ5268001 запросить цену → | CLEANER прижимной ролик в сборе |
| 1-22 | LJ5287001 запросить цену → | PRESSURE ролик 25 |
| 1-23 | UL8920001 запросить цену → | PAPER EJECT ACTUATOR |
| UL8921001 запросить цену → | EJECT ACTUATOR пружина | |
| 1-25 | 087312015 запросить цену → | саморез, CUP B M3X20 |
| 1-26 | UL8923001 запросить цену → | FU DRIVER шестерня |
| 1-27 | LM2047001 ✓ в наличии | IDLE шестерня 13 chg |
| 1-28 | UL8910001 запросить цену → | HR шестерня 34 add |
| 1-29 | LJ4118001 запросить цену → | EJECT ролик в сборе ADD |
| 2 | 087320815 запросить цену → | саморез, CUP S M3X8 |
| 3 | LJ4740001 запросить цену → | SHOULDER винт |
| 4 | LJ4432001 запросить цену → | TAPE 32X12 |
| 5 | LJ8841001 запросить цену → | JAM датчик плата в сборе |
| 6 | 085311015 запросить цену → | винт, BIND B TITE 3X10 |

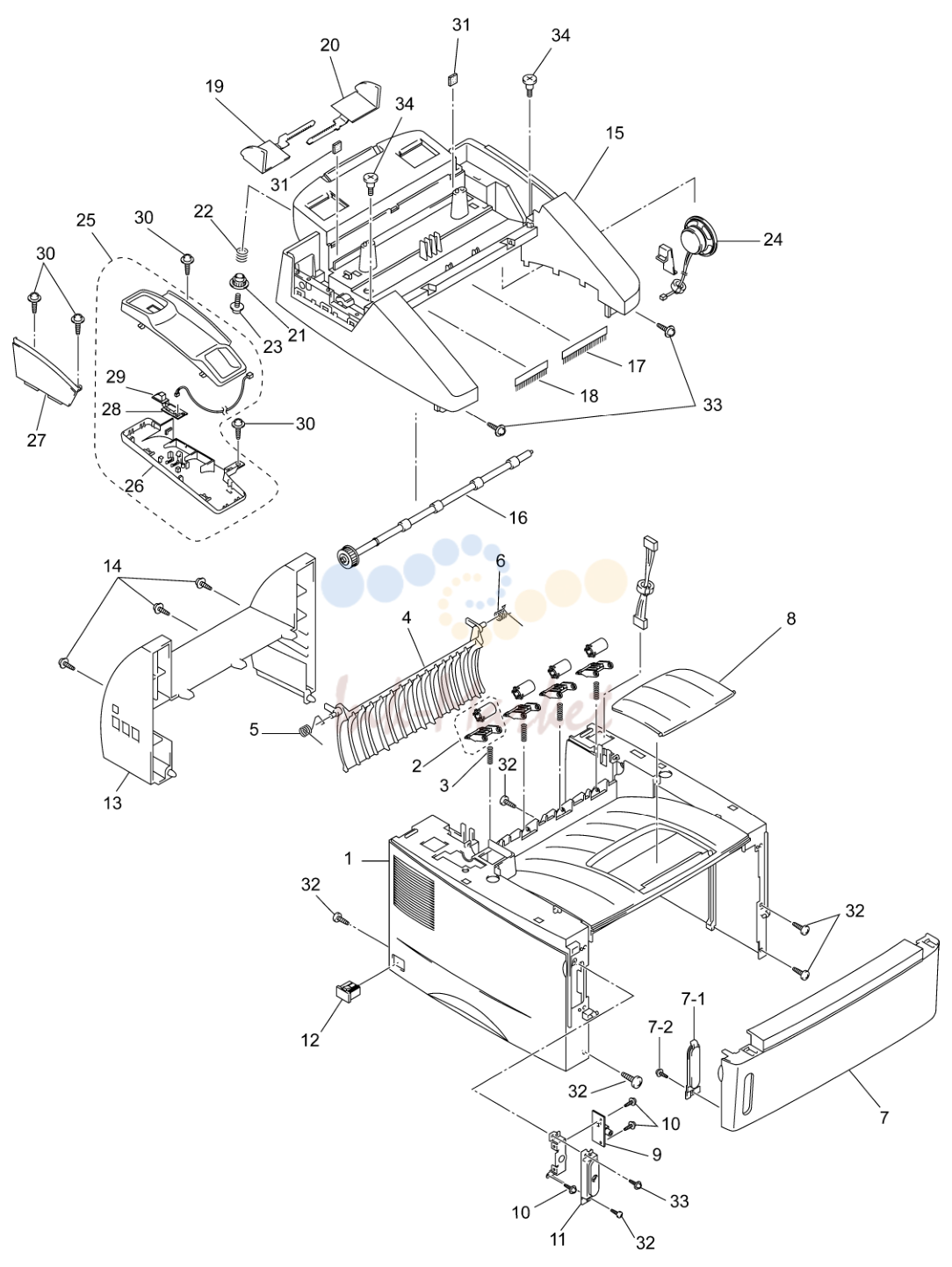

крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ5751001 запросить цену → | MAIN крышка в сборе, GRAY(1495) |
| 2 | UL9122001 запросить цену → | прижимной ролик в сборе |
| 3 | UL9125001 запросить цену → | прижимной ролик пружина |
| 4 | LJ5763001 запросить цену → | OUTER CHUTE, GRAY(1495) |
| 5 | UL9127001 запросить цену → | CHUTE пружина L |
| 6 | UL9128001 запросить цену → | CHUTE пружина R |
| 7 | UU2102003 запросить цену → | передний крышка в сборе, GRAY(1495) |
| 7-1 | UU2094001 запросить цену → | передний SUB крышка, GRAY(1495) |
| 7-2 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 8 | UL9140001 запросить цену → | PAPER SUB TRAY, GRAY(1495) |
| 12 | UU2045001 запросить цену → | SWITCH крышка, GRAY(1495) |
| 13 | UU2002001 запросить цену → | задний крышка, GRAY(1495) |
| 15 | UU2003001 запросить цену → | TOP крышка, GRAY(1495) |
| 16 | UL9142001 запросить цену → | EXIT ролик в сборе |
| 17 | LJ4125001 запросить цену → | ANTI-STATIC BRUSH (LONG) |
| 18 | LE1242001 запросить цену → | ANTI-STATIC BRUSH (SHORT) |
| 19 | UF6114008 запросить цену → | DOCUMENT направляющая, L, GRAY(1495) |
| 20 | UF6115008 запросить цену → | DOCUMENT направляющая, R, GRAY(1495) |
| 21 | UF4417000 запросить цену → | направляющая шестерня |
| 22 | UF4418001 запросить цену → | пружина, COMPRESSION |
| 23 | UF5034001 запросить цену → | саморез, B 3X6 |
| 24 | LG2210001 запросить цену → | SPEAKER узел |
| 25 | LS0173001 запросить цену → | HANDSET держатель в сборе CHG |
| 30 | 087311016 запросить цену → | саморез, CUP B M3X10 |
| 31 | LE1126001 запросить цену → | HOOK RUBBER |
| 32 | 085320816 запросить цену → | саморез, BIND S M3X8 |
| 33 | 087321015 запросить цену → | саморез, CUP S M3X10 |
| 34 | UF9823001 запросить цену → | SHOULDER винт |

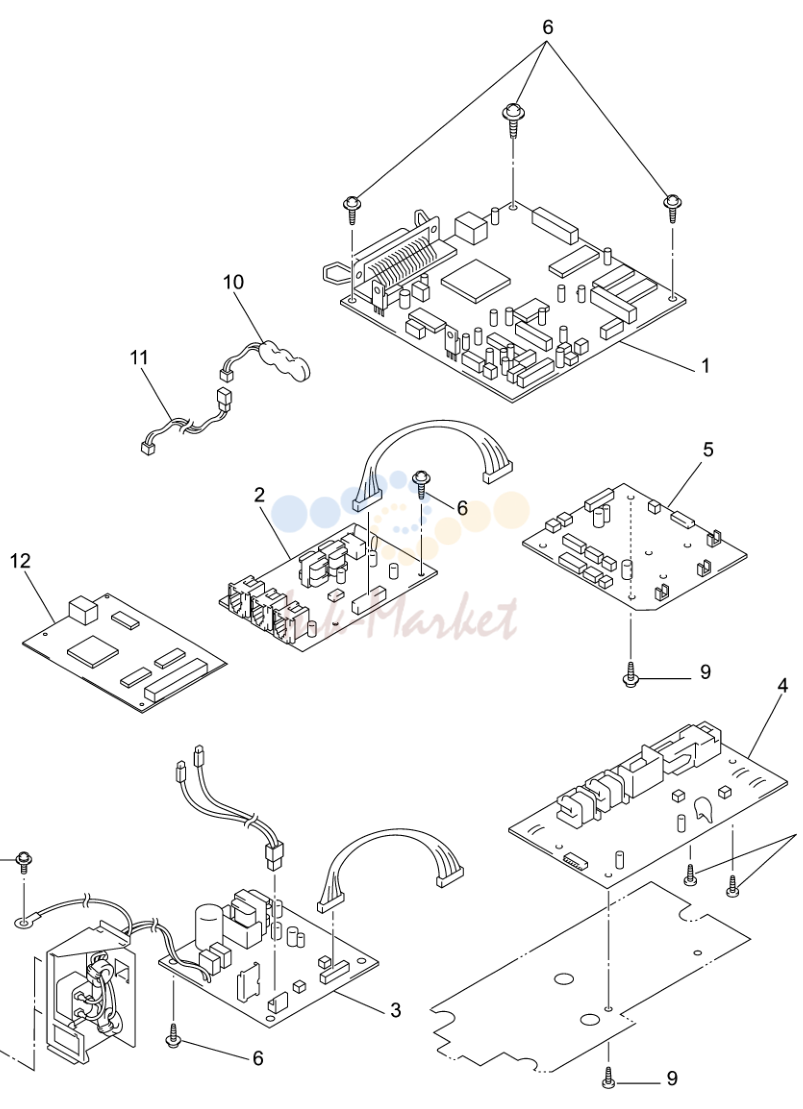

плата в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG3918001 запросить цену → | MAIN плата в сборе FOR FAX4100 |
| 1 | LG3783001 запросить цену → | MAIN плата ASSYFOR FAX4750e |
| 1 | LG3709001 запросить цену → | MAIN плата ASSYFOR FAX5750e |
| 1 | LG3288001 запросить цену → | MAIN плата ASSYFOR MFC8500 |
| 2 | LG2405022 запросить цену → | NCU плата ASSYFOR FAX4100/4750e/5750e |
| 2 | UG6235001 запросить цену → | NCU плата в сборе FOR MFC8500 |
| 3 | LJ9608001 запросить цену → | LOW VOLTAGE POWER SUPPLY плата в сборе,115V |
| 4 | LF2609001 запросить цену → | HIGH-VOLTAGE POWER SUPPLY в сборе (SP) |
| 5 | LG3256001 запросить цену → | ENGINE плата в сборе |
| 6 | 087320616 запросить цену → | саморез, CUP S M3X6 |
| 7 | 084320815 запросить цену → | винт, FLAT S M3X8 |
| 8 | LM2048001 запросить цену → | винт, PAN(шайба)M3.5X6 chg |
| 9 | 085411215 запросить цену → | винт, BIND B TITE M4X12 |
| 10 | LG3623001 запросить цену → | BATTERY FOR FAX4750e/5750e |
| 11 | LG3624001 запросить цену → | BATTERY жгут FOR FAX4750e/5750e |

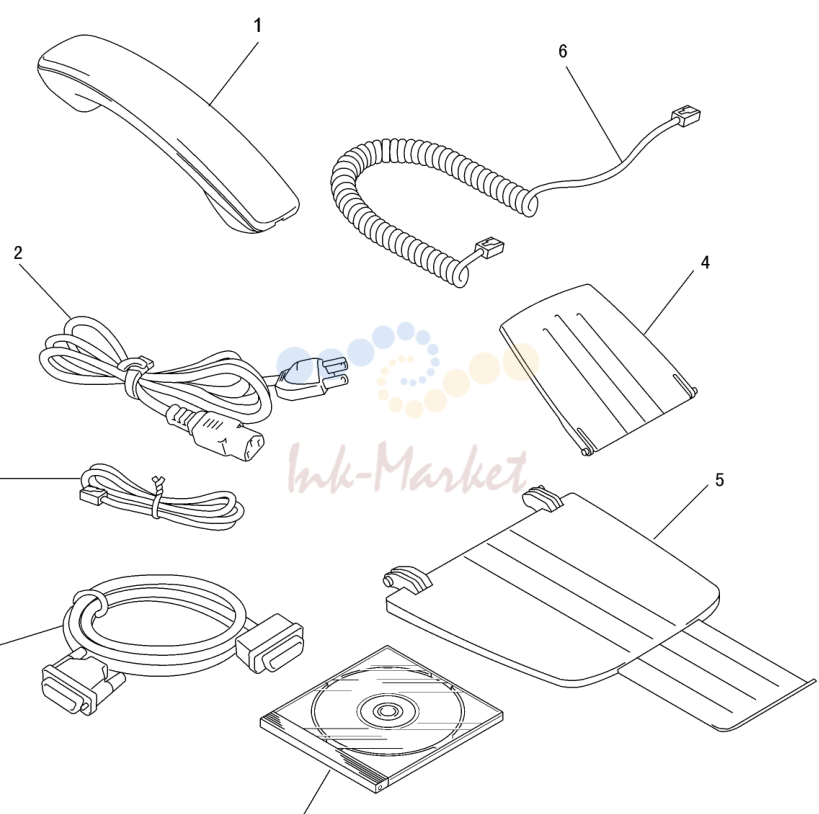

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF6857010 запросить цену → | HANDSET в сборе, GRAY(1495) |
| 2 | UG6121001 запросить цену → | AC CORD в сборе |
| 3 | LG3077001 запросить цену → | TELEPHONE LINE CORD |
| 4 | UU2080008 запросить цену → | DOCUMENT SUPPORT, CLEAR PURPLE(6342) |
| 5 | UU2069008 запросить цену → | DOCUMENT TRAY, CLEAR PURPLE(6342) |
| 6 | LF2519008 запросить цену → | HANDSET CURLED CORD GRAY(1495) add |
| 6 | UF7204008 запросить цену → | HANDSET CURLED CORD EXCEPT FOR US, GRAY(1495) DEL |
| 7 | LE8158001 запросить цену → | CD-ROM в сборе, FAX5750e |
| 7 | LE7570001 запросить цену → | CD-ROM в сборе, MFC8500 |

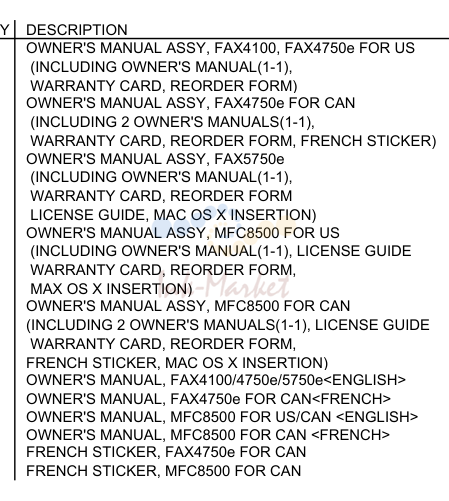

PRINTED MATERIAL
| № | Артикул | Наименование |
|---|---|---|
| LE8117001 запросить цену → | OWNER'S MANUAL в сборе, FAX4100, FAX4750e FOR US | |
| LE8245001 запросить цену → | OWNER'S MANUAL в сборе, FAX4750e FOR CAN | |
| LE8168001 запросить цену → | OWNER'S MANUAL в сборе, FAX5750e | |
| LE1761001 запросить цену → | OWNER'S MANUAL в сборе, MFC8500 FOR US | |
| LE7190001 запросить цену → | OWNER'S MANUAL в сборе, MFC8500 FOR CAN | |
| LE8118001 запросить цену → | OWNER'S MANUAL, FAX4100/4750e/5750e<ENGLISH> | |
| LF2555001 запросить цену → | OWNER'S MANUAL, FAX4750e FOR CAN<FRENCH> CHG | |
| LE1762001 запросить цену → | OWNER'S MANUAL, MFC8500 FOR US/CAN <ENGLISH> | |
| LE7191001 запросить цену → | OWNER'S MANUAL, MFC8500 FOR CAN <FRENCH> | |
| LF2560001 запросить цену → | FRENCH STICKER, FAX4750e FOR CAN chg | |
| LE7193001 запросить цену → | FRENCH STICKER, MFC8500 FOR CAN |

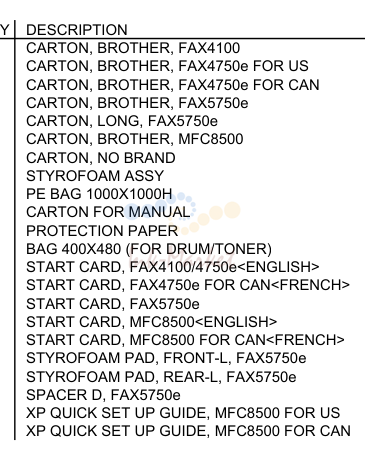

CARTON
| № | Артикул | Наименование |
|---|---|---|
| LE8167001 запросить цену → | CARTON, BROTHER, FAX4100 | |
| LE8119001 запросить цену → | CARTON, BROTHER, FAX4750e FOR US | |
| LE8194001 запросить цену → | CARTON, BROTHER, FAX4750e FOR CAN | |
| LE8129001 запросить цену → | CARTON, BROTHER, FAX5750e | |
| LL0018001 запросить цену → | CARTON, LONG, FAX5750e | |
| LE1764001 запросить цену → | CARTON, BROTHER, MFC8500 | |
| LE1165001 запросить цену → | CARTON, NO BRAND | |
| UE3119001 запросить цену → | STYROFOAM в сборе | |
| UE1688001 запросить цену → | PE BAG 1000X1000H | |
| UE3122001 запросить цену → | CARTON FOR MANUAL | |
| UU0456001 запросить цену → | PROTECTION PAPER | |
| LJ5557001 запросить цену → | BAG 400X480 (FOR барабан/тонер) | |
| LE8122001 запросить цену → | START CARD, FAX4100/4750e<ENGLISH> | |
| LE8249001 запросить цену → | START CARD, FAX4750e FOR CAN<FRENCH> | |
| LE8171001 запросить цену → | START CARD, FAX5750e | |
| LE1767001 запросить цену → | START CARD, MFC8500<ENGLISH> | |
| LE7195001 запросить цену → | START CARD, MFC8500 FOR CAN<FRENCH> | |
| LL0019001 запросить цену → | STYROFOAM PAD, передний-L, FAX5750e | |
| LL0020001 запросить цену → | STYROFOAM PAD, задний-L, FAX5750e | |
| LE1142001 запросить цену → | SPACER D, FAX5750e | |
| LE8484001 запросить цену → | XP QUICK SET UP направляющая, MFC8500 FOR US | |
| LE8485001 запросить цену → | XP QUICK SET UP направляющая, MFC8500 FOR CAN |
комментарии
