Brother FAX 3550 MFC 4550 MFC 6550MC MFC 7550MC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

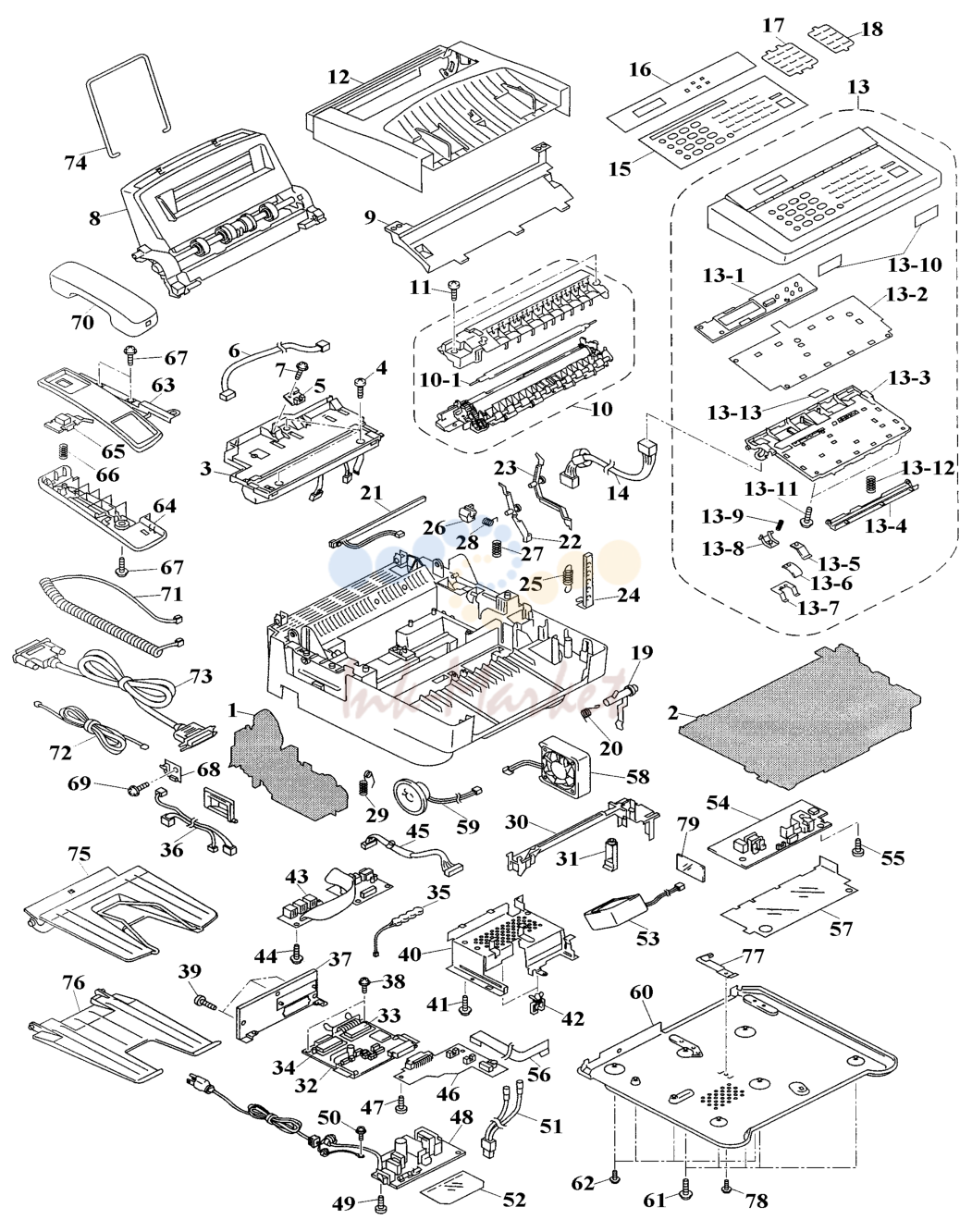

DRIVE узел

DRIVE узел

№АртикулНаименование
3UL6875001 запросить цену →SCANNER узел
4085411215 запросить цену →саморез, BIND B M4X12
5UG4142001 запросить цену →тонер датчик плата в сборе
6UG4144001 запросить цену →тонер датчик жгут
7087310815 запросить цену →саморез, CUP B M3X8
8UF7309002 запросить цену →MP TRAY в сборе, GRAY(1267) FOR FAX3550
8UF7309004 запросить цену →MP TRAY в сборе, WHITE(1138) FOR MFC4550/6550MC/7550MC
9UF7067001 запросить цену →INSULATION крышка, BLACK
10UL6877001 запросить цену →узел закрепления (печь), 120V FOR USA/CAN
10UL6878001 запросить цену →узел закрепления (печь), 240V FOR SOUTH AMERICA
10-1UL6879001 запросить цену →FU лампа, 120V FOR USA/CAN
10-1UL6880001 запросить цену →FU лампа, 240V FOR SOUTH AMERICA
11085411215 запросить цену →саморез, BIND B M4X12
12UF7069001 запросить цену →OPEN крышка в сборе, GRAY(1267) FOR FAX3550
12UF7069004 запросить цену →OPEN крышка в сборе, WHITE(1138) FOR MFC4550/6550MC/7550MC
13UF7322001 запросить цену →панель управления в сборе FOR FAX3550
13UF7326001 запросить цену →панель управления в сборе FOR MFC4550
13UF7306001 запросить цену →панель управления в сборе FOR MFC6550MC/7550MC
13-1UF7325001 запросить цену →PANEL плата в сборе FOR FAX3550
13-1UF7325002 запросить цену →PANEL плата в сборе FOR FAX4550
13-1UF7325003 запросить цену →PANEL плата в сборе FOR FAX6550MC/7550MC
13-2UF7321001 запросить цену →FPC KEY в сборе FOR FAX3550 & MFC4550
13-2UF7305001 запросить цену →FPC KEY в сборе FOR MFC6550MC/7550MC
13-3UF7154001 запросить цену →PANEL задний крышка в сборе, GRAY(1267)
13-4UF7155001 запросить цену →DOCUMENT PRESSURE BAR
13-5UF7159001 запросить цену →ADF пружина пластина
13-6UF7158000 запросить цену →отделения RUBBER
13-7UF7160001 запросить цену →пружина пластина, ADF передний
13-8UF7161000 запросить цену →DOCUMENT INHALER
13-9UF7162001 запросить цену →пружина, COMPRESSION
13-10UF7163001 запросить цену →ANTI-STATIC плёнка
13-11087310815 запросить цену →саморез, CUP B M3X8
13-12UF4404001 запросить цену →пружина, COMPRESSION
13-13UF7150001 запросить цену →INSULATION SHEET
14UG4033001 запросить цену →PANEL-MAIN жгут
15UF7176001 запросить цену →PANEL SHEET FOR FAX3550
15UF7164001 запросить цену →PANEL SHEET FOR MFC4550
15UF7168001 запросить цену →PANEL SHEET FOR MFC6550MC/7550MC
16UF7177001 запросить цену →LCD пластина FOR FAX3550
16UF7165001 запросить цену →LCD пластина FOR MFC4550
16UF7173001 запросить цену →LCD пластина FOR MFC6550MC
16UF7170001 запросить цену →LCD пластина FOR MFC7550MC
17UL5771001 запросить цену →ADDRESS LABEL FOR FAX3550
17UL6123004 запросить цену →ADDRESS LABEL FOR MFC4550/6550MC/7550MC
18UL6122001 запросить цену →PANEL SPACER FOR MFC4550/6550MC/7550MC
19UL6936001 запросить цену →PAPER EJECT ACTUATOR в сборе, BLACK
20UL6931001 запросить цену →пружина, TORSION EX
21UL6887001 запросить цену →EL плата в сборе
22UF7055001 запросить цену →REGISTRATION датчик рычаг
23UF7056001 запросить цену →TC датчик рычаг
24UF7057000 запросить цену →крышка OPEN рычаг
25UF7058001 запросить цену →пружина, COIL
26UL6721000 запросить цену →LOCK рычаг
27UL6722001 запросить цену →пружина, COMPRESSION
28UL6723001 запросить цену →PR LOCK пружина
29UL6730000 запросить цену →барабан GROUND пружина
30UF7054001 запросить цену →DOCT крышка, BLACK
31UL6853001 запросить цену →DENSITY DIAL, GRAY(1252)
32UF7324001 запросить цену →MAIN плата в сборе FOR FAX3550
32UF7324002 запросить цену →MAIN плата в сборе FOR MFC4550
32UF7310001 запросить цену →MAIN плата в сборе FOR MFC6550MC
32UF7310002 запросить цену →MAIN плата в сборе FOR MFC7550MC
33UG4072001 запросить цену →PROM FOR FAX3550
33UG4177001 запросить цену →PROM-1 FOR MFC6550MC/7550MC
34UG4074001 запросить цену →PROM FOR MFC4550
34UG4179001 запросить цену →PROM-2 FOR MFC6550MC/7550MC
35UG4090001 запросить цену →BATTERY в сборе FOR MFC6550MC/7550MC
36UG4086001 запросить цену →MAIN жгут в сборе (HOOK-MAIN & LVP-MAIN жгут)
37UF7081000 запросить цену →I/F SHIELD в сборе FOR FAX3550
37UF7062001 запросить цену →I/F SHIELD в сборе FOR MFC4550/6550MC/7550MC
38087320616 запросить цену →саморез, CUP S M3X6
39002300616 запросить цену →винт, PAN M3X6
40UF7059000 запросить цену →MAIN SHIELD
41087311016 запросить цену →саморез, CUP B M3X10
42UG4163000 запросить цену →CLAMP:LWS-1S
43UF7311001 запросить цену →NCU плата в сборе
44087311016 запросить цену →саморез, CUP B M3X10
45UG4034001 запросить цену →NCU-MAIN жгут
46UF7314001 запросить цену →RELAY плата в сборе
47085411215 запросить цену →саморез, BIND B M4X12
48UF7312001 запросить цену →PS плата в сборе, 115V FOR USA/CAN
48UK3191001 запросить цену →PS плата в сборе, 230V FOR SOUTH AMERICA
49085411215 запросить цену →саморез, BIND B M4X12
50UF6559001 запросить цену →винт, PAN (шайба) M4X8DB
51UK3062001 запросить цену →HEATER жгут в сборе
52UF7078001 запросить цену →MAIN плёнка
53UF7090001 запросить цену →MAIN вентилятор MOTER
54UK3192001 запросить цену →HIGH-VOLTAGE PS плата в сборе
55085411215 запросить цену →саморез, BIND B M4X12
56UK3059000 запросить цену →HV FLAT шлейф
57UF7060001 запросить цену →INSULATION SHEET
58UF7097001 запросить цену →SUB вентилятор мотор
59UG4036001 запросить цену →SPEAKER узел
60UF7065001 запросить цену →BOTTOM пластина
61087411215 запросить цену →саморез, CUP B M4X12
62087320616 запросить цену →саморез, CUP S M3X6
63UF7073001 запросить цену →верхний HANDSET крышка, GRAY(1267) FOR FAX3550
63UF7073004 запросить цену →верхний HANDSET крышка, WHITE(1138) FOR MFC4550/6550MC/7550MC
64UF7074001 запросить цену →нижний HANDSET крышка, GRAY(1267) FOR FAX3550
64UF7074004 запросить цену →нижний HANDSET крышка, WHITE(1138) FOR MFC4550/6550MC/7550MC
65UF7075001 запросить цену →ACTUATOR HOOK
66UF7076001 запросить цену →пружина, COMPRESSION
67087311016 запросить цену →саморез, CUP B M3X10
68UF7329001 запросить цену →HOOK плата в сборе
69087310616 запросить цену →саморез, CUP B M3X6
70UF6400001 запросить цену →HANDSET, GRAY(1267) FOR FAX3550
70UF6400003 запросить цену →HANDSET, WHITE(1138) FOR MFC4550/6550MC/7550MC
71UF7204010 запросить цену →HANDSET CURLED CORD, GRAY(1267) FOR FAX3550
71UF7204009 запросить цену →HANDSET CURLED CORD, WHITE(1255) FOR MFC4550/6550MC/7550MC
72UG1570001 запросить цену →TELEPHONE LINE CORD FOR USA
73UG4166001 запросить цену →I/F шлейф:IQ-5257 FOR MFC4550/6550MC/7550MC
74UF7201001 запросить цену →WIRE EXTENSION
75UF7206001 запросить цену →DOCUMENT TRAY
76UF7209001 запросить цену →лоток бумаги
77UF7092001 запросить цену →GROUNDING пластина
78087320616 запросить цену →саморез, CUP S M3X6
79UL6928001 запросить цену →вентилятор мотор плёнка
UL6955001 запросить цену →MP TRAY DUST крышка
UL6611001 запросить цену →SEAL SPONGE A (234X55)
UF7085001 запросить цену →SEAL SPONGE B (30X40)
UF7086001 запросить цену →SEAL SPONGE C (42X55)
UF7089001 запросить цену →SEAL SPONGE D (25X25)
UF5077001 запросить цену →ISC/ICES LABEL FOR CAN
UL6740001 запросить цену →LASER CAUTION LABEL
UL6741001 запросить цену →тонер CAUTION LABEL
UL5738003 запросить цену →PAPER SET LABEL
UL6688001 запросить цену →HV CAUTION LABEL
UF7242001 запросить цену →MANUAL в сборе, FAX3550 FOR USA
UF7278001 запросить цену →MANUAL в сборе, FAX3550 FOR CAN
UF7211001 запросить цену →MANUAL в сборе, MFC4550 FOR USA
UF7252001 запросить цену →MANUAL в сборе, MFC4550 FOR CAN
UF7233001 запросить цену →MANUAL в сборе, MFC6550MC/7550MC FOR USA
UF7264001 запросить цену →MANUAL в сборе, MFC6550MC/7550MC FOR CAN
UF7225001 запросить цену →OPERATIONS MANUAL, FAX3550 FOR USA
UF7279001 запросить цену →OPERATIONS MANUAL, FAX3550 FOR CAN (ENGLISH)
UF7283001 запросить цену →OPERATIONS MANUAL, FAX3550 FOR CAN (FRENCH)
UF7244001 запросить цену →OPERATIONS MANUAL, MFC4500/6550MC/7550MC FOR USA
UF7263001 запросить цену →OPERATIONS MANUAL, MFC4500/6550MC/7550MC FOR CAN (ENGLISH)
UF7246001 запросить цену →OPERATIONS MANUAL, MFC4550/6550MC/7550MC FOR CAN (FRENCH)
UF7228001 запросить цену →SET UP MANUAL, MFC4550/6550MC/7550MC (ENGLISH)
UF7258001 запросить цену →SET UP MANUAL, MFC4550/6550MC/7550MC FOR CAN (FRENCH)
UF7226001 запросить цену →MULTI FUNCTION MANUAL, MFC4550/6550MC/7550MC (ENGLISH)
UF7261001 запросить цену →MULTI FUNCTION MANUAL, MFC4550/6550MC/7550MC FOR CAN (FRENCH)
UF7212001 запросить цену →FLOPPY DISK в сборе FOR MFC4500
UF7249001 запросить цену →FLOPPY DISK в сборе FOR MFC6550MC/7550MC
UE1432001 запросить цену →CARTON, BROTHER FAX3550
UE1476001 запросить цену →CARTON, BROTHER FAX3550 FOR CAN
UE1423001 запросить цену →CARTON, BROTHER MFC4550 FOR USA
UE1455001 запросить цену →CARTON, BROTHER MFC4550 FOR CAN
UE1436001 запросить цену →CARTON, BROTHER MFC6550MC FOR USA
UE1457001 запросить цену →CARTON, BROTHER MFC6550MC FOR CAN
UE1447001 запросить цену →CARTON, BROTHER MFC7550MC FOR USA
UE1469001 запросить цену →CARTON, BROTHER MFC7550MC FOR CAN
UE1424001 запросить цену →STYROFOAM в сборе
UE1427000 запросить цену →CARTON FOR MANUAL
