Brother FAX 2840 FAX 2940 MFC 7240 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама L & DRIVE узел
- PAPER FEEDER
- рама
- лазер-узел
- лоток бумаги
- FUSER узел
- COVERS & LABELS
- TOP крышка
- PANEL
- плата
- ACCESSORIES
- PACKING MATERIALS

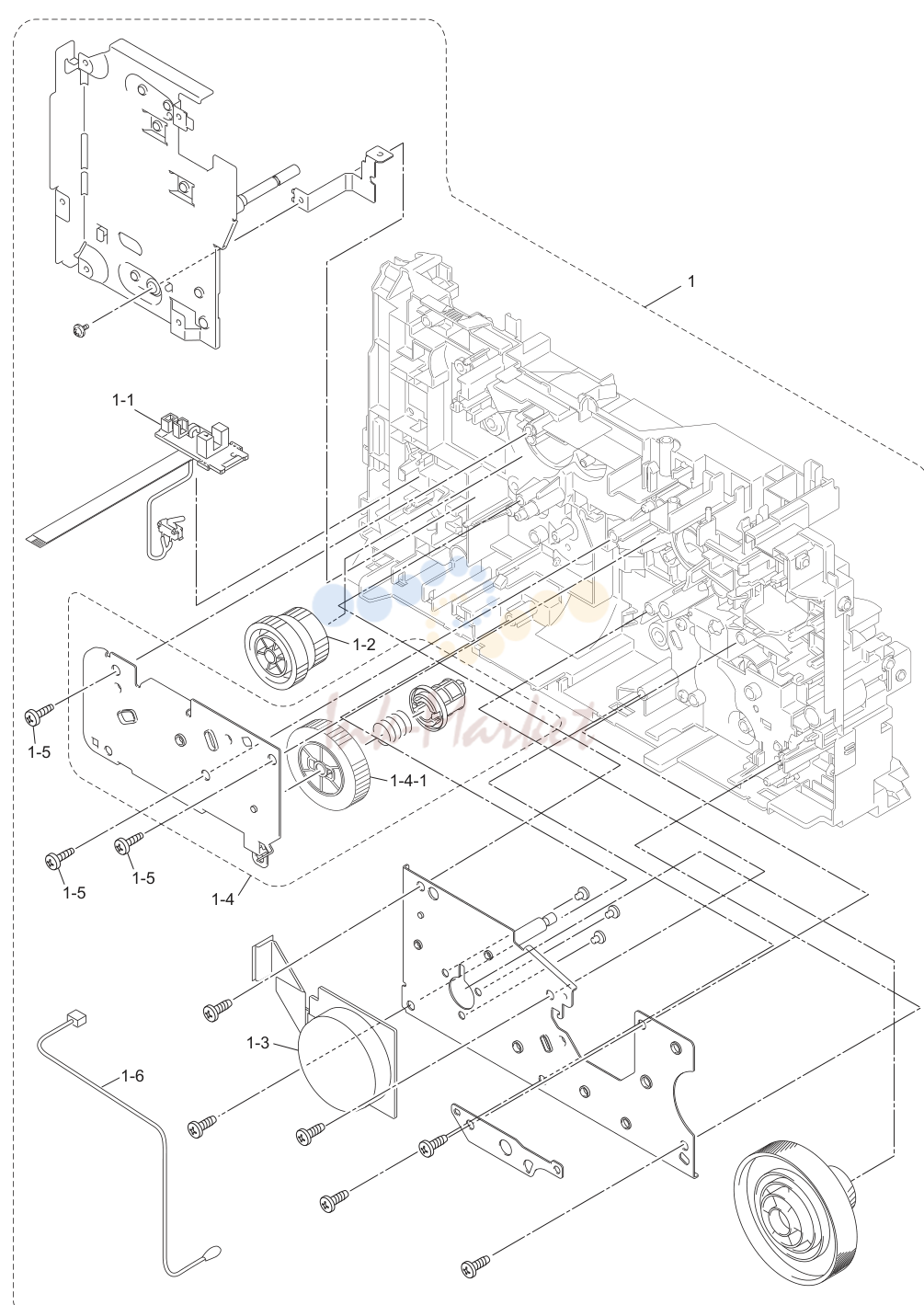

рама L & DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1-1 | LV0579001 запросить цену → | EJECT датчик плата в сборе |
| 1-2 | LY2010001 запросить цену → | FUSER шестерня 28/34 |
| 1-3 | LY2054001 запросить цену → | главный мотор |
| 1-4 | LY2067001 запросить цену → | DEVELOP DRIVE SUB в сборе |
| LY2070001 запросить цену → | DEVELOP шестерня JOINT/52 | |
| 1-5 | LU5693001 запросить цену → | саморез BIND B M4X12 |
| 1-6 | LT1130001 запросить цену → | INTERNAL TEMPERATURE термистор |

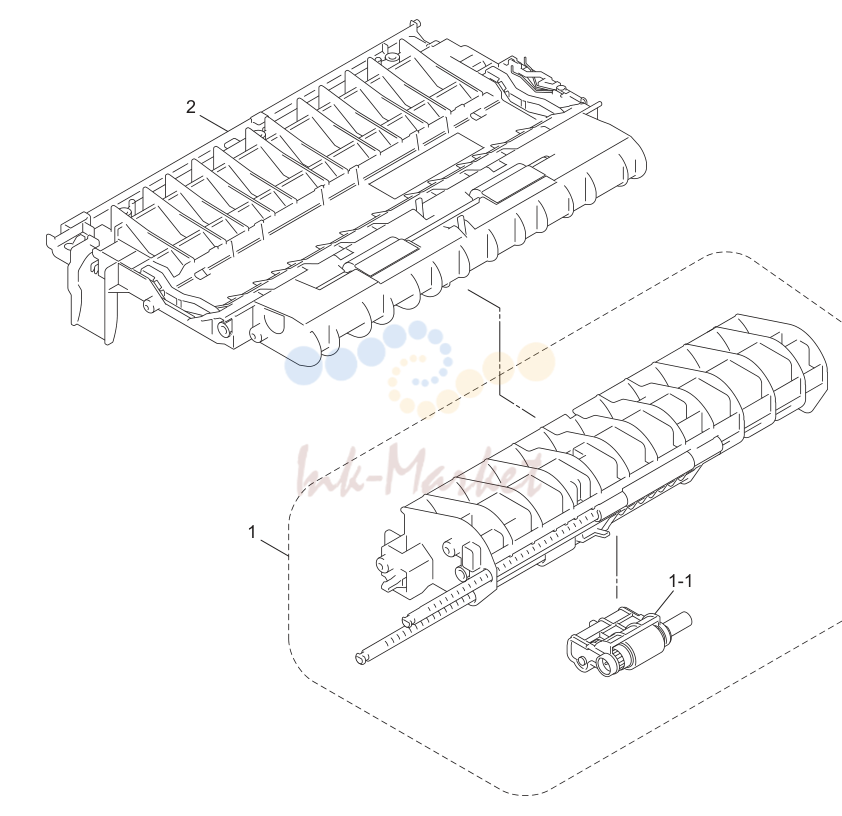

PAPER FEEDER
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY2087001 ✓ в наличии | PF рама в сборе |
| 1-1 | LY2093001 ✓ в наличии | PICK-UP ролик в сборе |
| 2 | LY2482001 запросить цену → | REGIST рама в сборе |

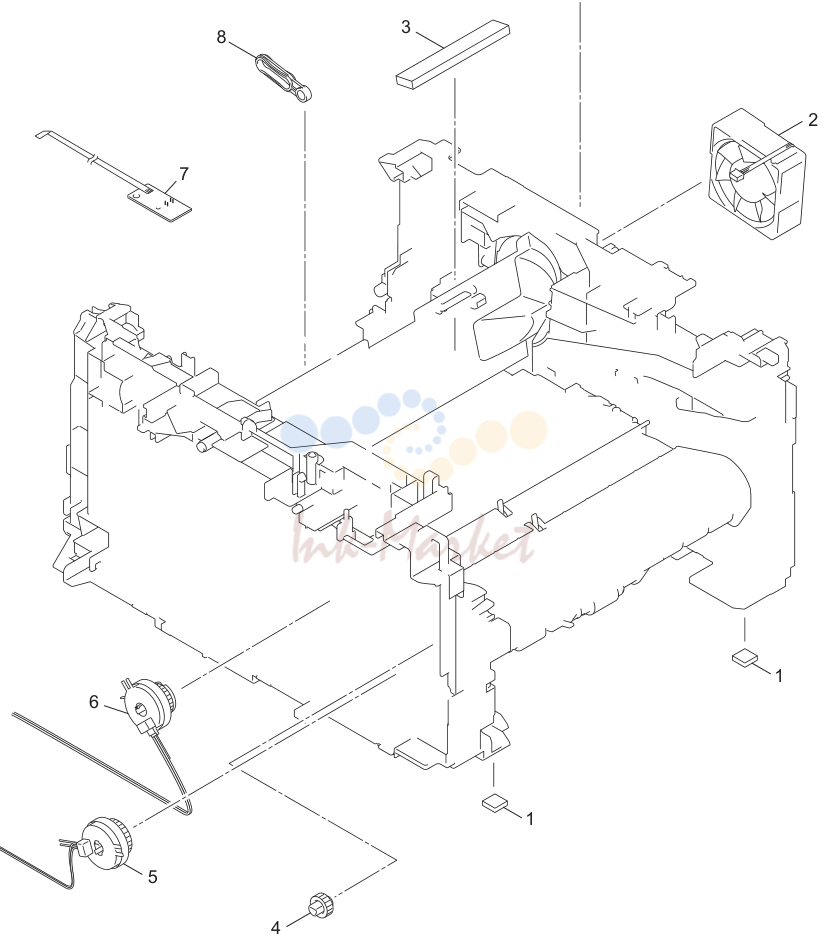

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | LJ7403001 запросить цену → | RUBBER FOOT |
| 2 | LY2136001 под заказ | MAIN вентилятор |
| 3 | LY2141001 запросить цену → | FILTER |
| 4 | LY2584001 под заказ | FEEDER GEAR17 |
| 5 | LY2144001 ✓ в наличии | T1 муфта в сборе |
| 6 | LY2150001 ✓ в наличии | REGISTRATION муфта в сборе |
| 7 | LT1475001 запросить цену → | NEW тонер датчик плата в сборе |

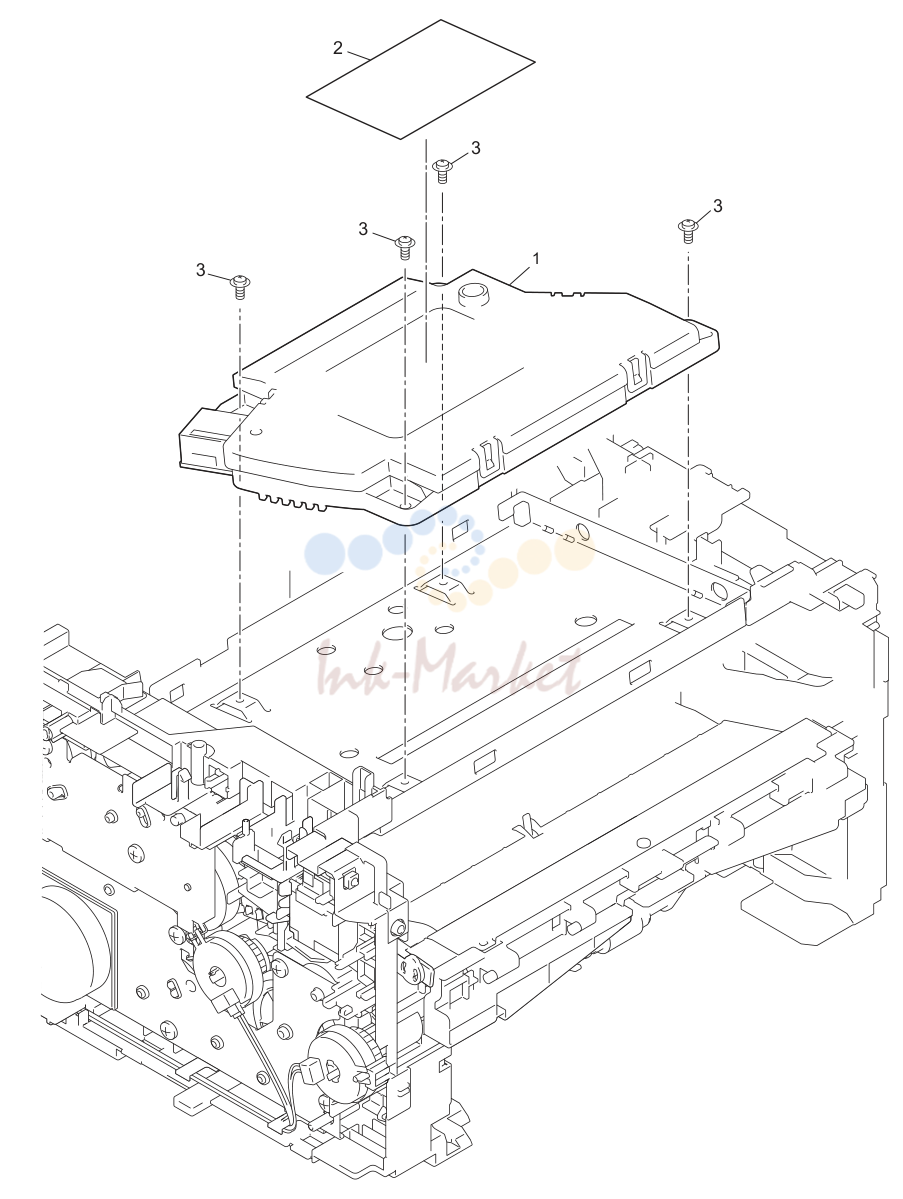

лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LX5198001 запросить цену → | лазер-узел (SP), FAX-2890/2950/2990/MFC-7290, FAX-2940 FOR US |
| 2 | LU1259001 запросить цену → | LABEL LASER CAUTION |
| 3 | LP2378001 запросить цену → | саморез CUP S M3X8 SR |

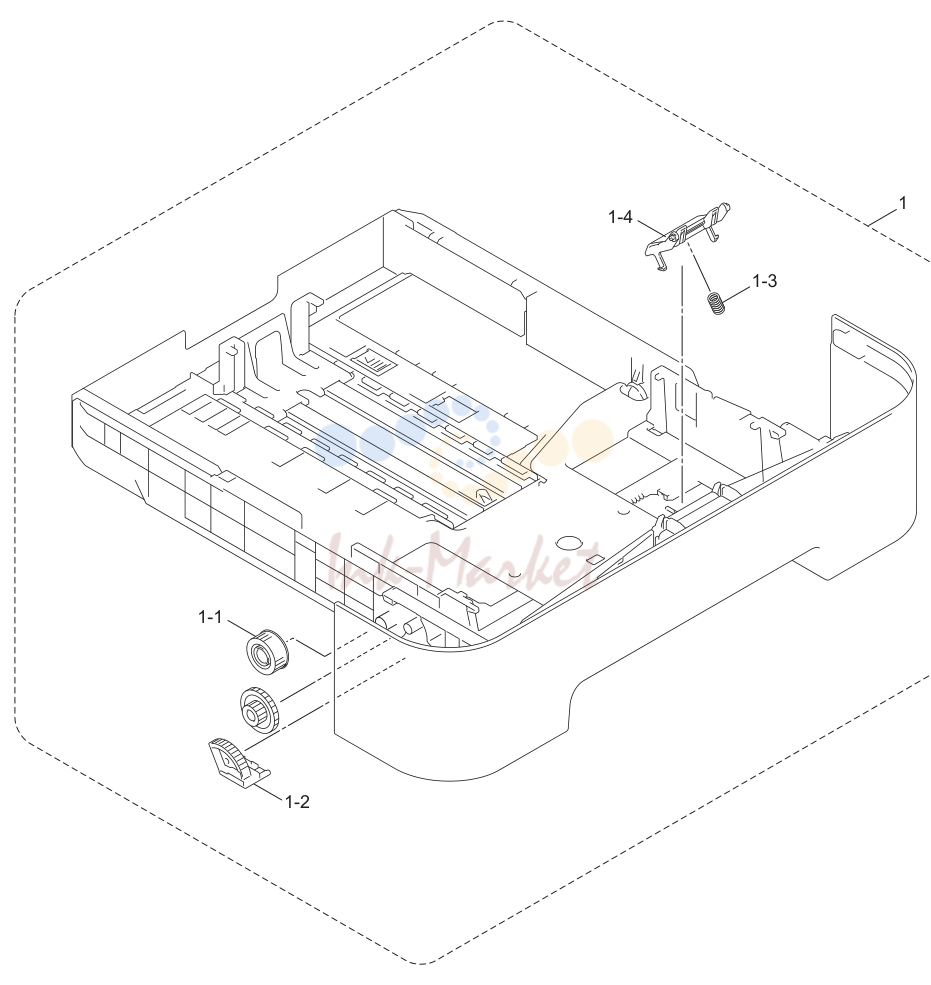

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY2190003 запросить цену → | лоток бумаги FOR US/CAN/ZAF/ARG/CHL/ASA/GUL/IND |
| 1 | LY2567003 запросить цену → | лоток бумаги EXCEPT FOR US/CAN/ZAF/ARG/CHL/ASA/GUL/IND |
| 1-1 | LR0252001 запросить цену → | шестерня Z19M10 |
| 1-2 | LY2202001 запросить цену → | LIFT GEAR46 |
| 1-3 | LY2207001 запросить цену → | отделения PAD пружина |
| 1-4 | LY2208001 ✓ в наличии | отделения PAD в сборе |

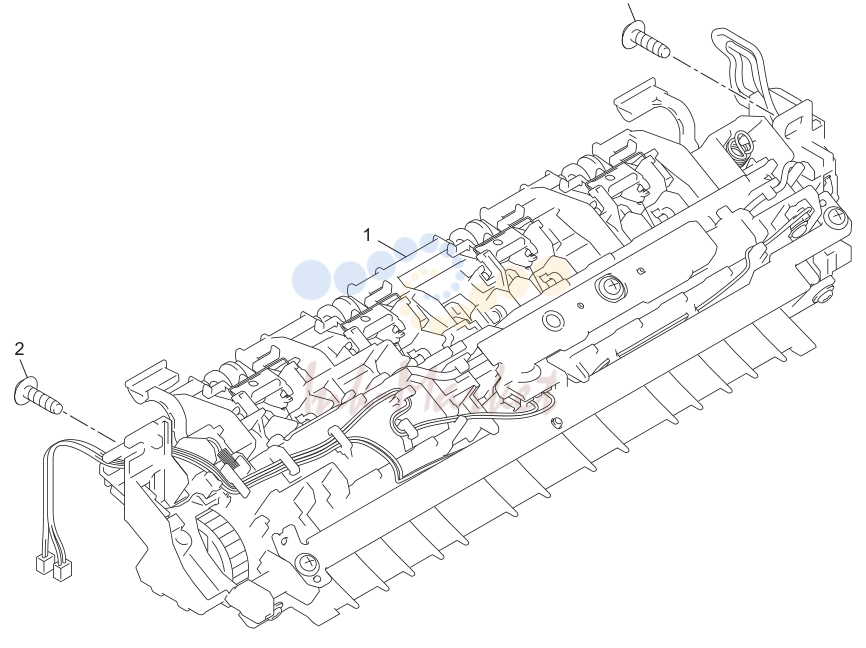

FUSER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LY2487001 запросить цену → | FUSER узел 115V (SP) FOR US/CAN |
| 1 | LY3704001 ✓ в наличии | FUSER узел 230V (SP) EXCEPT FOR US/CAN/CHN |
| 1 | LY3454001 запросить цену → | FUSER узел 230V (SP) FOR CHN |
| 2 | LJ0395001 запросить цену → | саморез PAN B M4X14 |

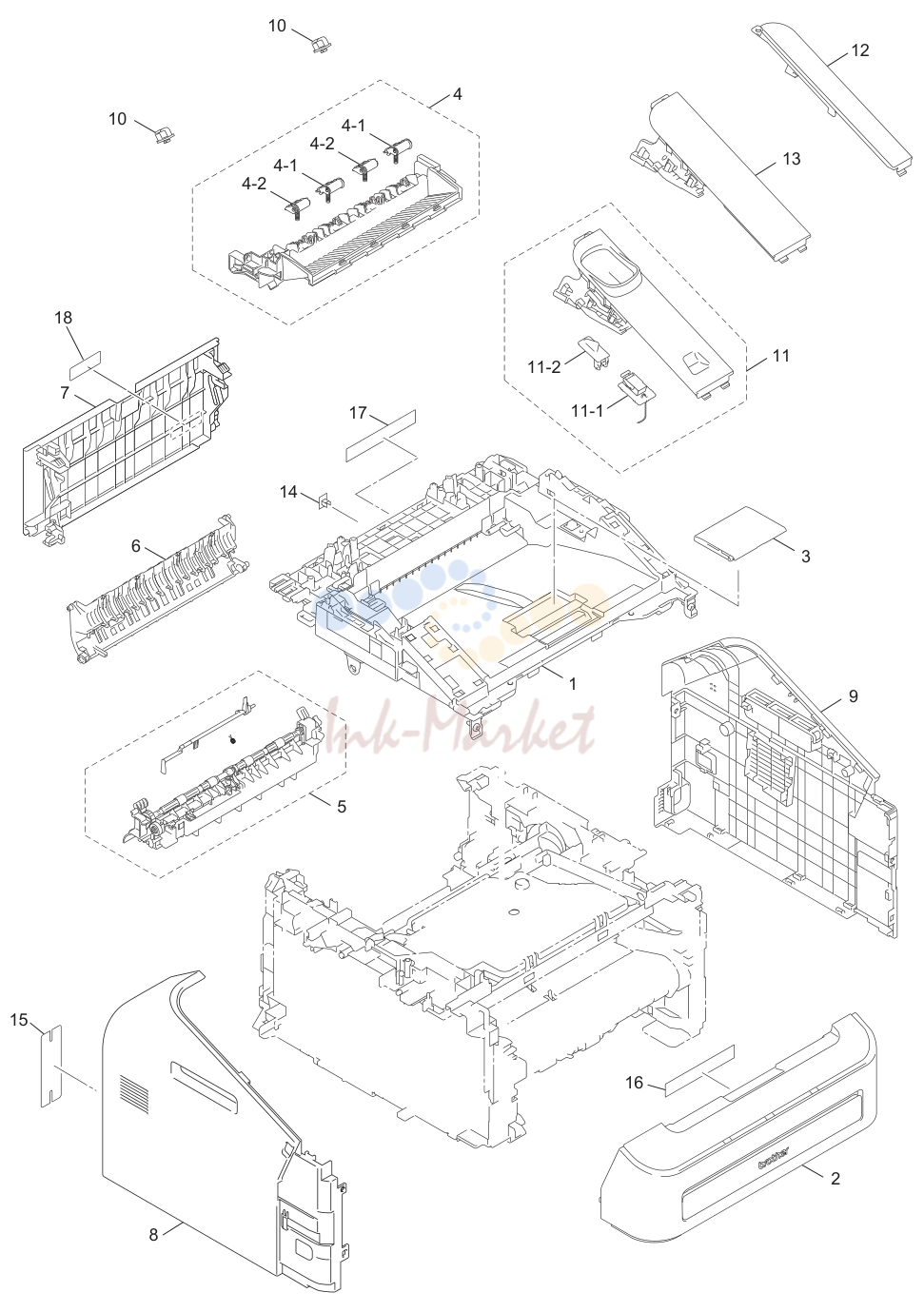

COVERS & LABELS
| № | Артикул | Наименование |
|---|---|---|
| 4 | LY2275002 запросить цену → | INNER CHUTE в сборе, FAX-2840/2845/2845R/2890/2940/2940R/2950/2990 |
| 4 | LY2275001 запросить цену → | INNER CHUTE в сборе, MFC-7240/7290 |
| 4-1 | LU2234001 запросить цену → | EJECT прижимной ролик R в сборе |
| 4-2 | LU2237001 запросить цену → | EJECT прижимной ролик L в сборе |
| 5 | LY2317001 запросить цену → | FUSER узел крышка в сборе |
| 6 | LY2285001 запросить цену → | OUTER CHUTE в сборе |
| 7 | LX5318003 запросить цену → | BACK крышка в сборе |
| 10 | LX9044002 запросить цену → | CORD HOOK |
| 11-1 | LT1764001 запросить цену → | HOOK SWITCH плата в сборе, FAX-2840/2845/2845R/2890/2940/2940R/2950/2990/ |
| 11-2 | LS0018008 запросить цену → | HOOK ACTUATOR, FAX-2840/2845/2845R/2890/2940/2940R/2950/2990/ |
| 14 | LE8842001 запросить цену → | EXT CAP FOR |
| 14 | UF5745000 запросить цену → | MJ крышка EXT FOR GER/UK/FRA/BEL/ITA/CHN |
| 17 | LY2439001 запросить цену → | LABEL H CAUTION задний 13X95 |
| 18 | LU9003001 запросить цену → | LABEL AC CORD CAUTION FOR CHN |

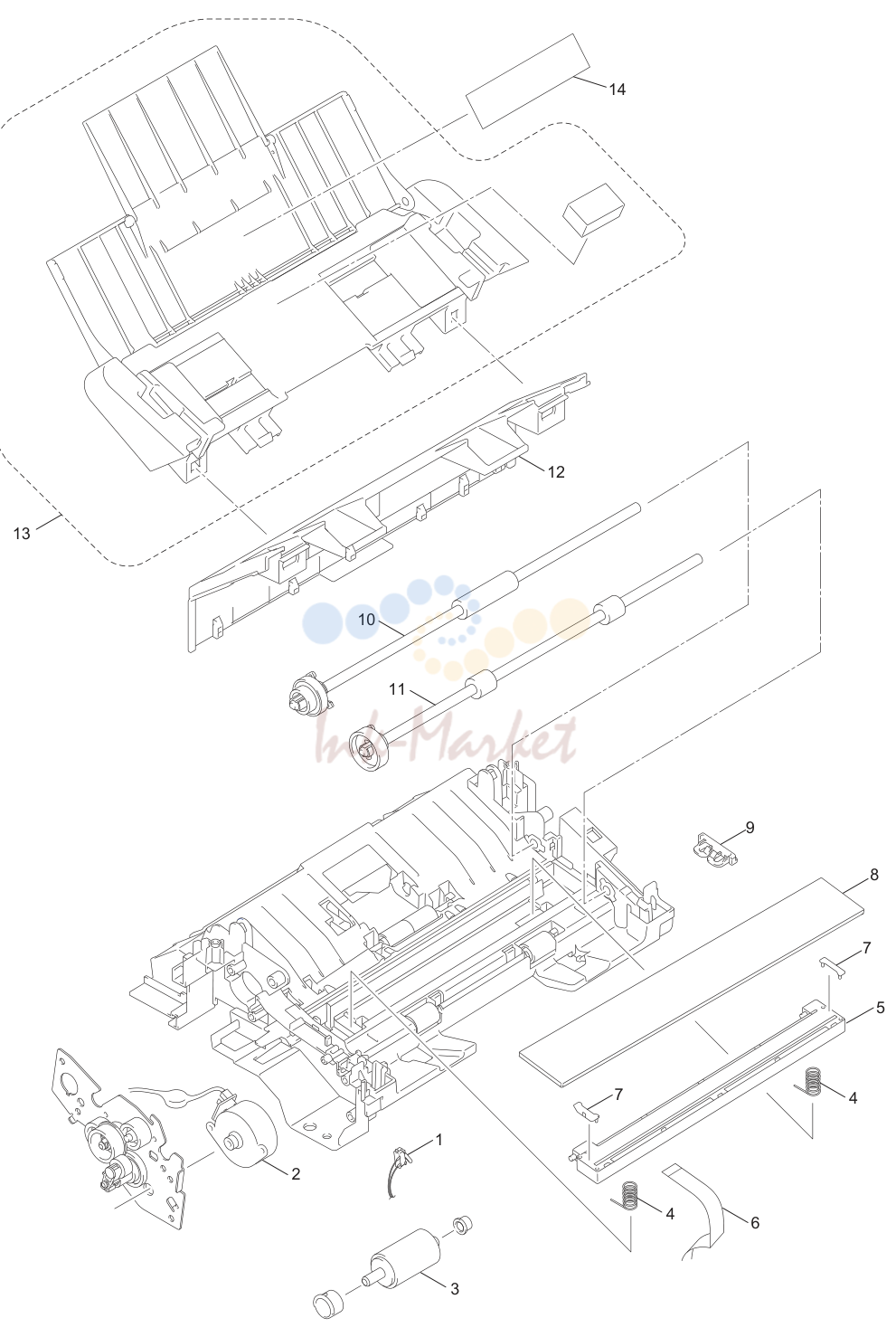

TOP крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LV0538001 запросить цену → | панель управления крышка датчик |
| 3 | UF5511001 ✓ в наличии | DOCUMENT SEPARATE ролик |
| 4 | LX4099001 запросить цену → | CIS пружина |
| 5 | LT2193001 запросить цену → | CIS узел |
| 6 | LT2100001 запросить цену → | CIS FLAT шлейф |
| 7 | LX3856001 запросить цену → | CIS SPACER |
| 9 | LX4098001 запросить цену → | CIS GLASS STOPPER |

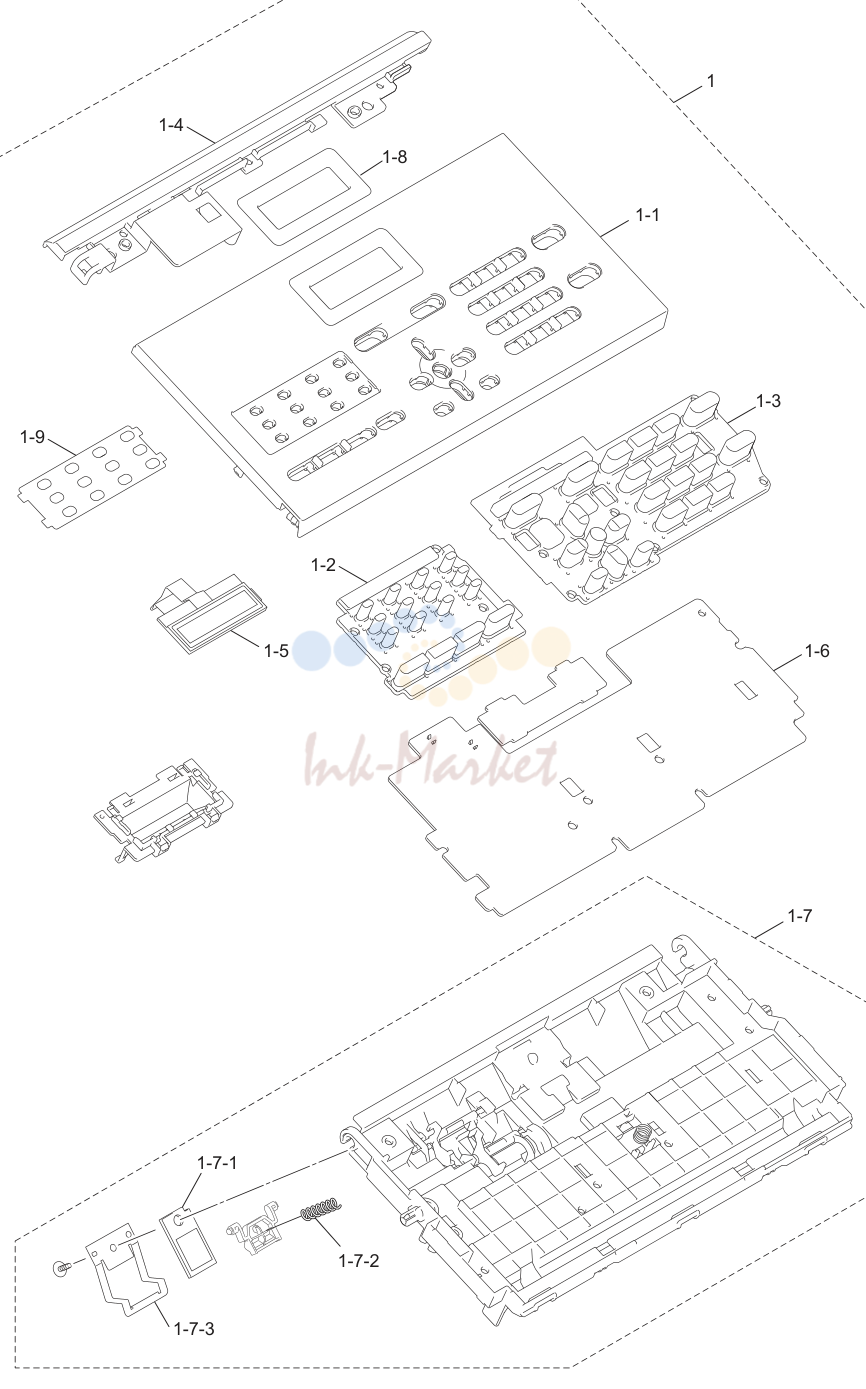

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1-5 | LT0149001 запросить цену → | LCD, FAX-2840/2845/2845R/MFC-7240 |
| 1-5 | LT0502001 запросить цену → | LCD, FAX-2890/2990/MFC-7290 FOR CHN |
| 1-5 | LT0533001 запросить цену → | LCD, FAX-2940/2940R/2950, MFC-7290 EXCEPT FOR CHN |
| 1-6 | LT2095004 запросить цену → | PANEL плата в сборе, FAX-2840/2845/2845R |
| 1-6 | LT2211002 запросить цену → | PANEL плата в сборе, FAX-2890/2990 |
| 1-6 | LT2095002 запросить цену → | PANEL плата в сборе, FAX-2940/2940R |
| 1-6 | LT2095001 запросить цену → | PANEL плата в сборе, FAX-2950, MFC-7290 EXCEPT FOR CHN |
| 1-6 | LT2095003 запросить цену → | PANEL плата в сборе, MFC-7240 |
| 1-6 | LT2211001 запросить цену → | PANEL плата в сборе, MFC-7290 FOR CHN |

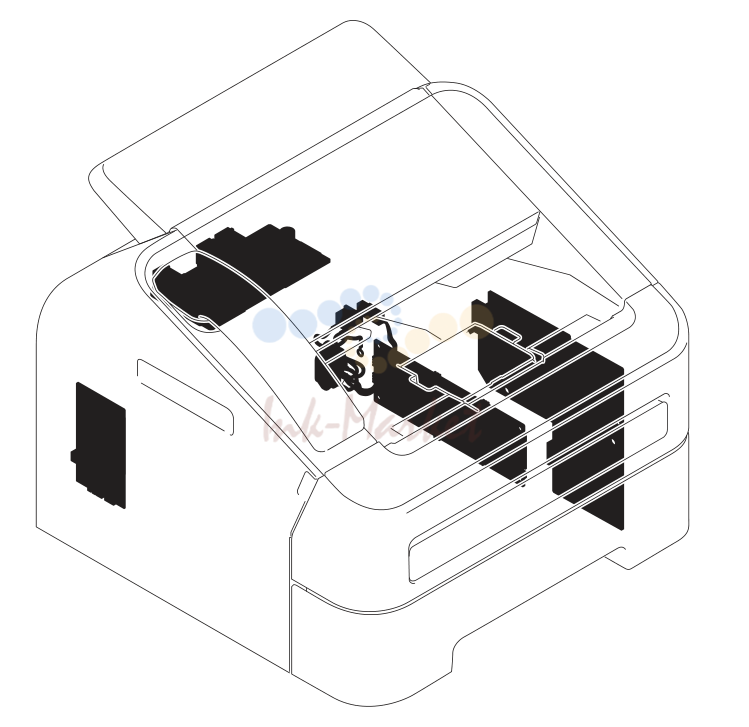

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LT2134001 запросить цену → | MAIN плата в сборе, FAX-2840/MFC-7240 FOR US/CAN/ARG/CHL/ASA/GUL/IND/OCE |
| 1 | LT2134002 запросить цену → | MAIN плата в сборе, FAX-2840 EXCEPT FOR US/CAN/ASA/GUL/IND/OCE |
| 1 | LT2135001 запросить цену → | MAIN плата в сборе, FAX-2940/MFC-7290 FOR US/ASA, FAX-2950 |
| 1 | LT2135002 запросить цену → | MAIN плата в сборе, FAX-2940 EXCEPT FOR US |
| 1 | LT2208001 запросить цену → | MAIN плата в сборе, FAX-2890 |
| 1 | LT2135003 запросить цену → | MAIN плата в сборе, FAX-2940R |
| 1 | LT2209001 запросить цену → | MAIN плата в сборе, FAX-2990/MFC-7290 FOR CHN |
| 2 | LT2092001 запросить цену → | MODEM плата в сборе, FAX-2840/2940/2950/2990/MFC-7290 FOR |
| 2 | LT2092002 запросить цену → | MODEM плата в сборе, FAX-2890/MFC-7240 |
| 2 | LT1171001 запросить цену → | MODEM плата в сборе, FAX-2840/2940 EXCEPT FOR US/CAN/ASA/GUL/IND/OCE |
| 2 | LT2093001 запросить цену → | MODEM плата в сборе, FAX-2840/2950 FOR GUL, FAX-2845/2845R/2940R |
| LT2325001 запросить цену → | LOW VOLTAGE POWER SUPPLY FOR US/CAN | |
| LT1281001 запросить цену → | LOW VOLTAGE POWER SUPPLY FOR CHN/IND/RUS | |
| LT1812001 запросить цену → | LOW VOLTAGE POWER SUPPLY EXCEPT FOR US/CAN/CHN/IND/RUS | |
| 4 | LV0564001 запросить цену → | HIGH VOLTAGE POWER SUPPLY плата в сборе |

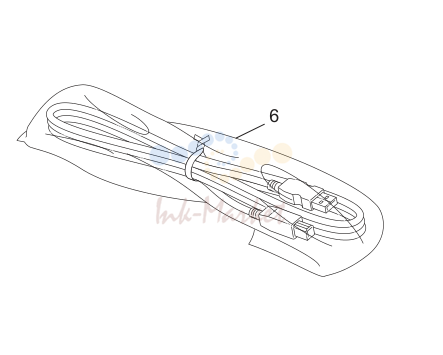

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | UF6857016 запросить цену → | HANDSET WEIGHT в сборе, FAX-2840/2940 FOR US/CAN/ASA/GUL/IND/OCE |
| 1 | UF6857017 запросить цену → | HANDSET WEIGHT в сборе, MFC-7240/7290 |
| 2 | LM9362001 запросить цену → | AC CORD BAG в сборе LF UL/CSA 13A FOR US/CAN |
| 2 | LV0364001 запросить цену → | AC CORD BAG в сборе LF VDE S FOR GER/FRA/BEL/NLD/ITA/ASA/GUL/ |
| 2 | LV0368001 запросить цену → | AC CORD BAG в сборе LF BS/PSB S FOR UK/ASA/GUL |
| 2 | LT2259001 запросить цену → | AC CORD BAG в сборе LF SEV FOR CHE |
| 2 | LG7005001 запросить цену → | AC CORD в сборе LF ISRAEL FOR ISR |
| 2 | LV0362001 запросить цену → | AC CORD в сборе LF CHN S FOR CHN |
| 2 | LG6404001 запросить цену → | AC CORD BAG в сборе LF SAF FOR ZAF |
| 2 | LT0925001 запросить цену → | AC CORD BAG в сборе LF IRAM FOR ARG |
| 2 | LG6207001 запросить цену → | AC CORD BAG в сборе LF CHILE FOR CHL |
| 2 | LT0613001 запросить цену → | AC CORD BAG в сборе LF IND FOR IND |
| 2 | LV0366001 запросить цену → | AC CORD BAG в сборе LF SAA S FOR OCE |
| 2 | LG4720001 запросить цену → | AC CORD в сборе LF DEMKO FOR PND |
| 3 | LG3077001 запросить цену → | TELEPHONE LINE CORD в сборе FOR |
| 3 | UG3625001 запросить цену → | TELEPHONE LINE CORD в сборе FOR GER |
| 3 | UG3626001 запросить цену → | TELEPHONE LINE CORD в сборе FOR UK |
| 3 | UG3627001 запросить цену → | TELEPHONE LINE CORD в сборе FOR FRA |
| 3 | UG1575001 запросить цену → | TELEPHONE LINE CORD в сборе FOR BEL |
| 3 | LG7202001 запросить цену → | TELEPHONE LINE CORD в сборе FOR CHE |
| 3 | UG3634001 запросить цену → | TELEPHONE LINE CORD в сборе FOR ITA |
| 3 | UG3290001 запросить цену → | TELEPHONE LINE CORD в сборе FOR OCE, EXCEPT FOR MFC-7240 FOR OCE |
| 3 | LG5827001 запросить цену → | TELEPHONE LINE CORD в сборе FOR PND |
| 4 | LG6156005 запросить цену → | CURLED CORD в сборе, FAX-2840/2940 FOR US/CAN/ASA/GUL/IND/OCE |
| 4 | LG6156006 запросить цену → | CURLED CORD в сборе, MFC-7240/7290 |
| 6 | LJ9803001 запросить цену → | USB шлейф 2.0 |
| LG3622001 запросить цену → | TELEPHONE PLUG DUT, FAX-2840/2940 FOR NLD | |
| LG6573001 запросить цену → | TELEPHONE PLUG ARL, FAX-2840/2950/MFC-7240 FOR OCE | |
| LG5830001 запросить цену → | TELEPHONE PLUG SWE, FAX-2840 FOR PND | |
| LG5829001 запросить цену → | TELEPHONE PLUG FIN, FAX-2840 FOR PND | |
| LG5828001 запросить цену → | TELEPHONE PLUG DEN, FAX-2840 FOR PND |

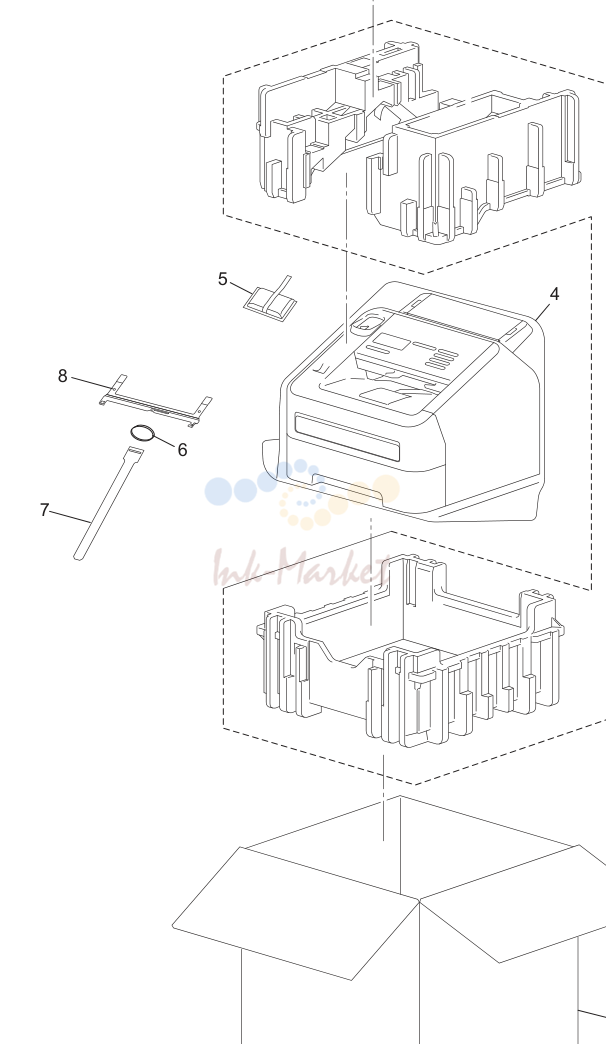

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 5 | LY3886001 запросить цену → | SILICA GEL FOR US/CAN/ARG/CHL |
| 5 | LY3887001 запросить цену → | SILICA GEL EXCEPT FOR US/CAN/ARG/CHL |
| 6 | LY3797001 запросить цену → | ELASTIC BAND |
| 8 | LY3057001 запросить цену → | PROTECTIVE MATERIAL |
