Brother FAX 2820 FAX 2910 FAX 2920 MFC 7220 MFC 7225N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- рама узел
- лазер-узел
- лоток бумаги
- узел закрепления (печь)
- COVERS
- TOP крышка
- PANEL
- плата
- ACCESSORIES
- PRINTED MATERIALS
- PACKING MATERIALS
- OTHERS

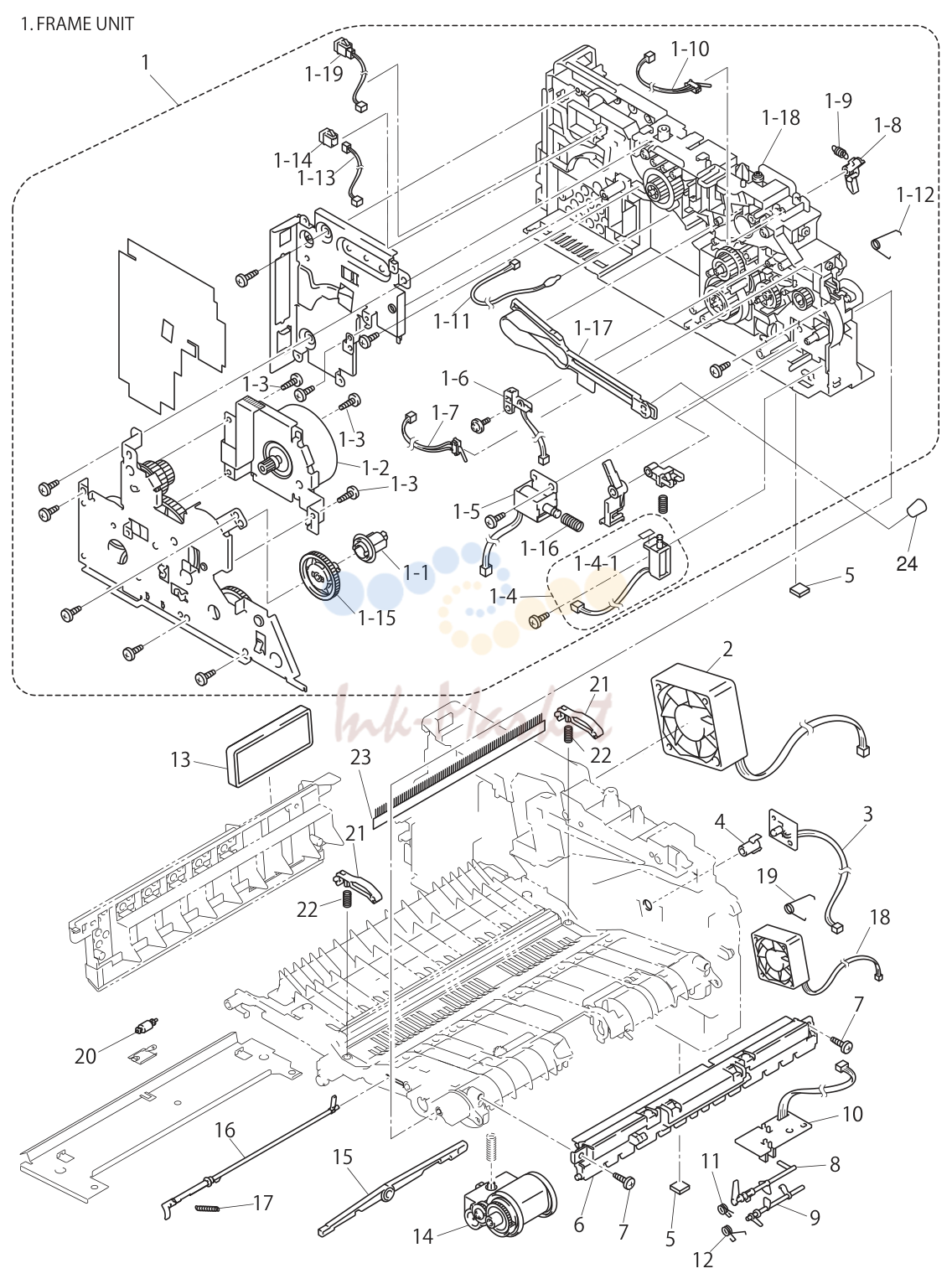

рама узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LS3987001 запросить цену → | основная рама L в сборе, FAX2820 CHG |
| 1 | LS3988001 запросить цену → | основная рама L в сборе, FAX2910/FAX2920 CHG |
| 1 | LS3991001 запросить цену → | основная рама L в сборе-S, FAX2820 CHG |
| 1 | LS3992001 запросить цену → | основная рама L в сборе-S, FAX2910/FAX2920 CHG |
| 1 | LS3986001 запросить цену → | основная рама L в сборе, MFC7220 CHG |
| 1 | LS3990001 запросить цену → | основная рама L в сборе-S, MFC7220 CHG |
| 1 | LS3985001 запросить цену → | основная рама L в сборе, MFC7225N CHG |
| 1 | LS3989001 запросить цену → | основная рама L в сборе-S, MFC7225N CHG |
| 1 | LS3998001 запросить цену → | основная рама L в сборе-SV, MFC7225N CHG |
| 1-1 | LM4227001 ✓ в наличии | DEVELOP JOINT |
| 1-2 | LM4341001 запросить цену → | главный мотор в сборе |
| 1-3 | 087320616 запросить цену → | саморез CUP S M3X6 |
| 1-4 | LM4238001 запросить цену → | P/R соленоид в сборе chg |
| LU7353001 запросить цену → | SOL DAMPER SHEET add | |
| 1-5 | LM4234001 под заказ | F/R соленоид в сборе chg |
| 1-6 | LJ9740001 ✓ в наличии | тонер датчик плата в сборе |
| 1-7 | LG5845001 запросить цену → | крышка датчик в сборе |
| 1-8 | LM4260001 ✓ в наличии | NEW тонер ACTUATOR |
| 1-9 | LM4261001 запросить цену → | NEW тонер ACTUATOR пружина |
| 1-10 | LG5832001 запросить цену → | NEW тонер датчик в сборе |
| 1-12 | LM6480001 запросить цену → | PINCH пружина L chg |
| 1-13 | LJ9744001 запросить цену → | термистор RELAY жгут add |
| 1-13 | LM9014001 ✓ в наличии | термистор RELAY жгут-S del |
| 1-14 | LJ9745001 запросить цену → | термистор жгут JOINT add |
| 1-14 | LM9013001 запросить цену → | термистор жгут JOINT-S del |
| 1-15 | LM4225001 под заказ | DEVELOP DRIVE шестерня add |
| 1-16 | LM4633001 запросить цену → | соленоид RELEASE пружина ALL add |
| 1-17 | LM4249001 запросить цену → | DRIVE RELEASE CAM add |
| 1-18 | LM4733001 запросить цену → | основная рама L SUB в сборе (WITHOUT GEARS) add |
| 1-19 | LT0974001 запросить цену → | термистор жгут узел add |
| 2 | LF6856001 запросить цену → | вентилятор мотор 60 узел |
| 3 | LJ9747001 запросить цену → | тонер LED плата в сборе |
| 4 | LM4267001 запросить цену → | LED держатель |
| 5 | LJ7403001 запросить цену → | RUBBER FOOT |
| 6 | LM4275001 под заказ | SUB CHUTE в сборе |
| 7 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 8 | LM4282001 ✓ в наличии | REGIST передний ACTUATOR |
| 9 | LM4283001 запросить цену → | TAIL EDGE ACTUATOR |
| 10 | LJ9751001 запросить цену → | REGIST датчик плата в сборе |
| 11 | LM4285001 запросить цену → | REGIST передний пружина |
| 12 | LM4287001 запросить цену → | TAIL EDGE пружина |
| 13 | LU0922001 запросить цену → | FILTER 2 в сборе chg |
| 14 | LM4300001 под заказ | PICKUP ролик держатель в сборе |
| 15 | LM6482001 запросить цену → | LINK рычаг chg |
| 16 | LM4284001 ✓ в наличии | REGIST задний ACTUATOR |
| 17 | LM4286001 запросить цену → | REGIST задний пружина |
| 18 | LF9087001 запросить цену → | вентилятор 40 SPONGE в сборе |
| 19 | LM6481001 запросить цену → | PINCH пружина R chg |
| 20 | LJ7432001 под заказ | CLEANER прижимной ролик в сборе L add |
| 21 | LM4357001 запросить цену → | TRANSFER ARM add |
| 22 | LM4358001 запросить цену → | TRANSFER ARM пружина add |
| 23 | LM4595001 ✓ в наличии | ANTI-STATIC BRUSH ALL JPS add |
| 24 | LU1323001 запросить цену → | RUBBER SPACER ALL ADD |

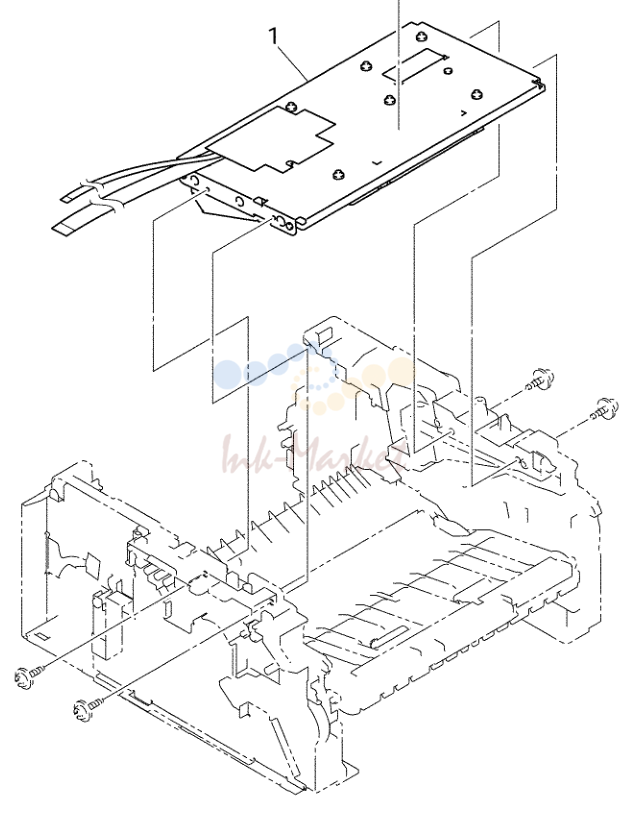

лазер-узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM4578001 запросить цену → | лазер-узел(SP) |
| 2 | LJ0908001 запросить цену → | LASER CAUTION LABEL |

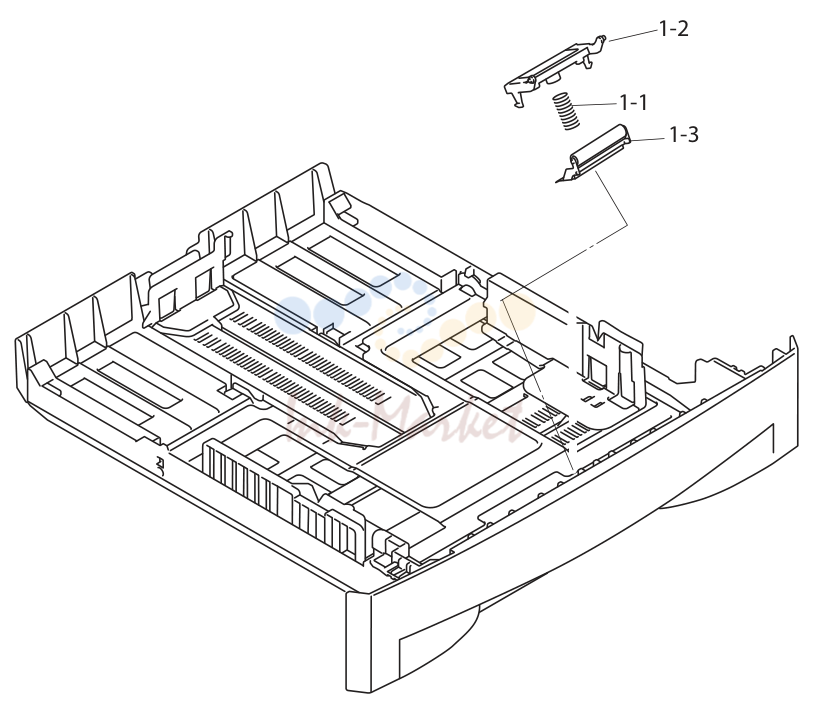

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM6331003 запросить цену → | лоток бумаги в сборе, GRAY(1737), chg |
| 1 | LM6331001 запросить цену → | лоток бумаги в сборе, GRAY(1581), MFC7220/MFC7225N chg |
| 1-1 | LM4146001 ✓ в наличии | отделения PAD пружина |
| 1-2 | LM4143001 запросить цену → | отделения PAD держатель в сборе |
| 1-3 | LM4615001 запросить цену → | PAPER ролик пружина пластина в сборе ADD |

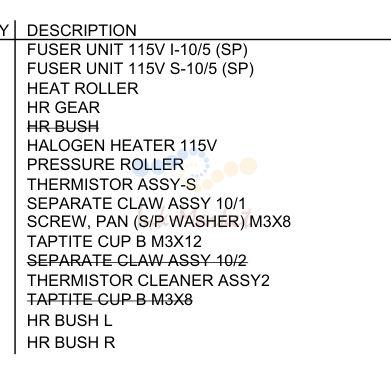

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM6721001 запросить цену → | FUSER узел 115V I-10/5 (SP) |
| 1 | LM6722001 запросить цену → | FUSER узел 115V S-10/5 (SP) |
| 1-1 | LM4009001 под заказ | вал нагрева |
| 1-2 | LM4010001 ✓ в наличии | HR шестерня |
| 1-3 | LM4011001 запросить цену → | HR BUSH DEL |
| 1-4 | LM4012001 запросить цену → | HALOGEN HEATER 115V |
| 1-5 | LM4013001 запросить цену → | PRESSURE ролик |
| 1-6 | LM4865001 запросить цену → | термистор в сборе-S chg |
| 1-7 | LM4994001 ✓ в наличии | SEPARATE CLAW в сборе 10/1 chg |
| 1-8 | LM3855001 запросить цену → | винт, PAN (S/P шайба) M3X8 |
| 1-9 | 087311216 запросить цену → | саморез CUP B M3X12 |
| 1-10 | LM4997001 запросить цену → | SEPARATE CLAW в сборе 10/2 del |
| 1-11 | LM6305001 запросить цену → | термистор CLEANER ASSY2 chg |
| 1-12 | 087310816 запросить цену → | саморез CUP B M3X8 del |
| 1-13 | LM6735001 ✓ в наличии | HR BUSH L ADD |
| 1-14 | LM6736001 ✓ в наличии | HR BUSH R ADD |

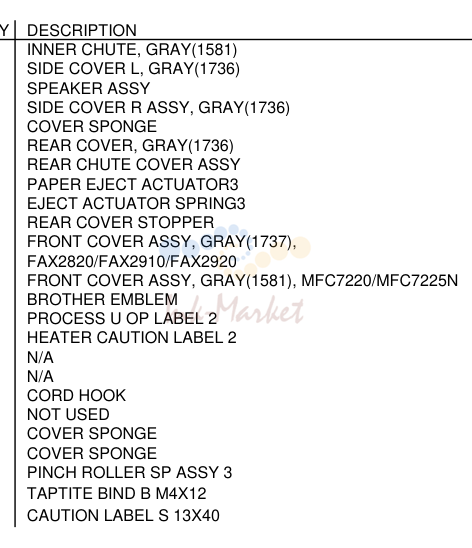

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM4113001 запросить цену → | INNER CHUTE, GRAY(1581) |
| 2 | LF6434001 запросить цену → | SIDE крышка L, GRAY(1736) |
| 3 | LG6047001 запросить цену → | SPEAKER в сборе |
| 4 | LF9089001 запросить цену → | SIDE крышка R в сборе, GRAY(1736) |
| 4-1 | LM4625001 запросить цену → | крышка SPONGE add |
| 5 | LM6229001 запросить цену → | задний крышка, GRAY(1736) chg |
| 6 | LM6321001 ✓ в наличии | задний CHUTE крышка в сборе CHG |
| 7 | LM6320001 запросить цену → | PAPER EJECT ACTUATOR3 chg |
| 8 | LM6309001 запросить цену → | EJECT ACTUATOR SPRING3 chg |
| 9 | LM4568001 запросить цену → | задний крышка STOPPER |
| 10 | LM4124003 запросить цену → | передний крышка в сборе, GRAY(1737) |
| 10 | LM4124001 запросить цену → | передний крышка в сборе, GRAY(1581), MFC7220/MFC7225N |
| 11 | LM4162001 запросить цену → | BROTHER EMBLEM |
| 12 | LM7049001 запросить цену → | PROCESS U OP LABEL 2 chg |
| 13 | LM7050001 запросить цену → | HEATER CAUTION LABEL 2 chg |
| 16 | LF6745001 запросить цену → | CORD HOOK add |
| 18 | LM4625001 запросить цену → | крышка SPONGE add |
| 19 | LM4626001 запросить цену → | крышка SPONGE add |
| 20 | LM6598001 под заказ | прижимной ролик SP в сборе 3 chg |
| 21 | 085411216 запросить цену → | саморез BIND B M4X12 add |
| 22 | LU0233001 запросить цену → | CAUTION LABEL S 13X40 add |

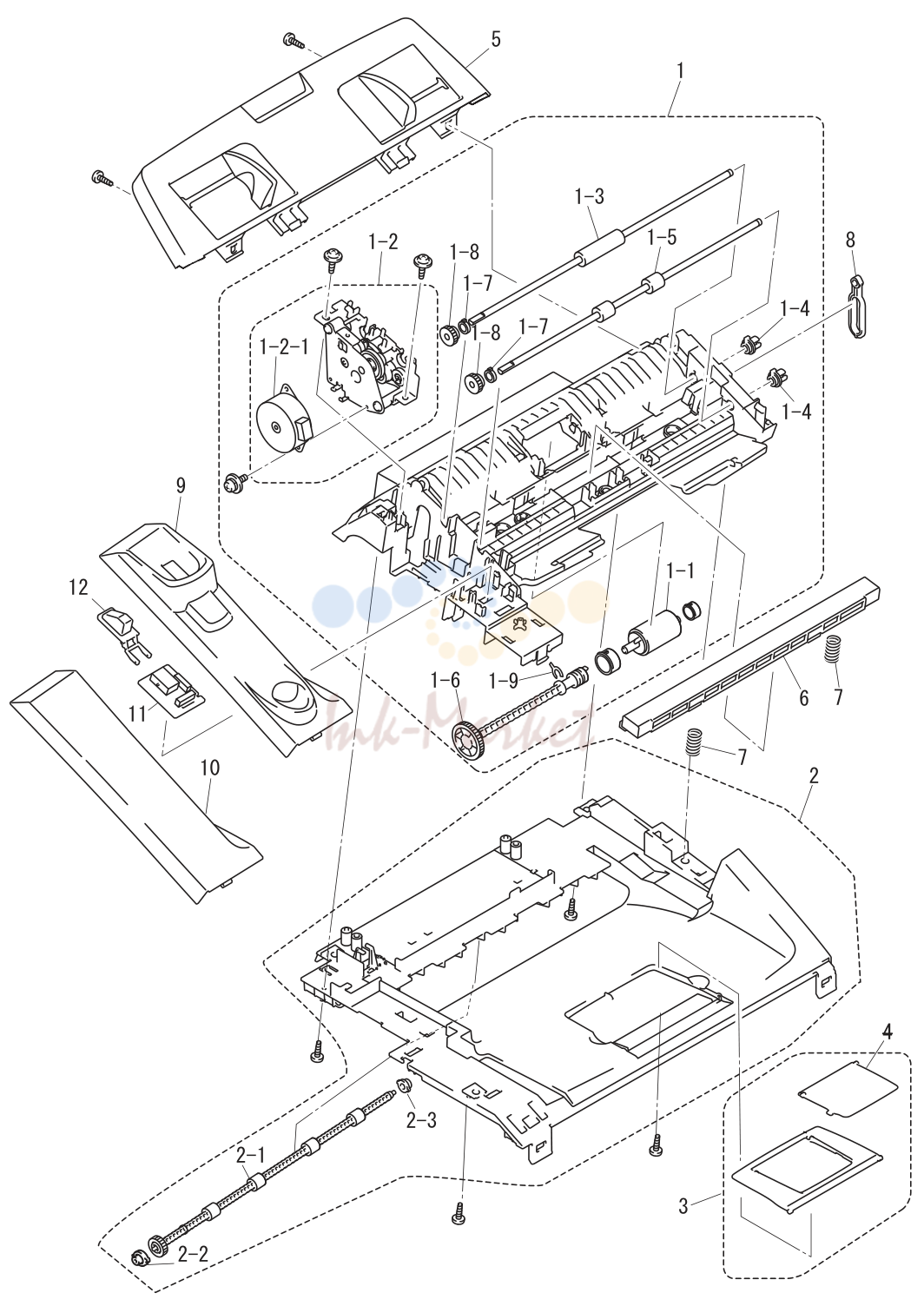

TOP крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | LS0292002 запросить цену → | DOCUMENT CHUTE в сборе, GRAY(1737), chg |
| 1 | LS0292001 запросить цену → | DOCUMENT CHUTE в сборе, GRAY(1581), chg |
| 1-1 | UF5511001 ✓ в наличии | отделения ролик |
| 1-2 | LF6442001 запросить цену → | SCANNING DRIVE в сборе |
| 1-3 | LF6449001 под заказ | LF ролик |
| 1-4 | LF6451001 запросить цену → | BUSHING5 chg |
| 1-5 | LF6452001 под заказ | EJECTION ролик в сборе |
| 1-6 | LF6441001 запросить цену → | отделения ролик шестерня chg |
| 1-7 | LF9115001 запросить цену → | LF ролик COLLAR add |
| 1-8 | LF6455001 запросить цену → | LF ролик шестерня add |
| 1-9 | LP2341001 запросить цену → | PLASTIC RETAINING RING E7 add |
| 2 | LF9422002 запросить цену → | INNER CHUTE крышка в сборе, GRAY(1737), chg |
| 2 | LF9422001 запросить цену → | INNER CHUTE крышка в сборе, GRAY(1581), chg |
| 2-1 | LM4105001 под заказ | EJECT ролик в сборе |
| 2-2 | LM4108001 запросить цену → | BUSH L add |
| 2-3 | LM4107001 запросить цену → | BUSH R add |
| 3 | LS3960002 запросить цену → | PAPER STOPPER в сборе, GRAY(1737), chg |
| 3 | LS3960001 запросить цену → | PAPER STOPPER в сборе, GRAY(1581), chg |
| 4 | LF6463002 запросить цену → | PAPER STOPPER S, GRAY(1737), del |
| 4 | LF6463001 запросить цену → | PAPER STOPPER S, GRAY(1581), del |
| 5 | LF6469001 запросить цену → | DOCUMENT BASE в сборе, GRAY(1736) |
| 6 | LG3157001 запросить цену → | CIS CHG |
| 7 | UU2028001 запросить цену → | CIS пружина |
| 8 | LF6465001 запросить цену → | LINK STOPPER |
| 9 | LS0184002 запросить цену → | HANDSET держатель PL, GRAY(1737), chg |
| 9 | LS0184001 запросить цену → | HANDSET держатель PL, GRAY(1581), chg |
| 11 | LG6052001 запросить цену → | HOOK плата в сборе B53K803 |
| 12 | LS0018008 запросить цену → | ACTUATOR HOOK PL, GRAY(1495), chg |
| 12 | LS0018009 запросить цену → | ACTUATOR HOOK PL, GRAY(1581), chg |

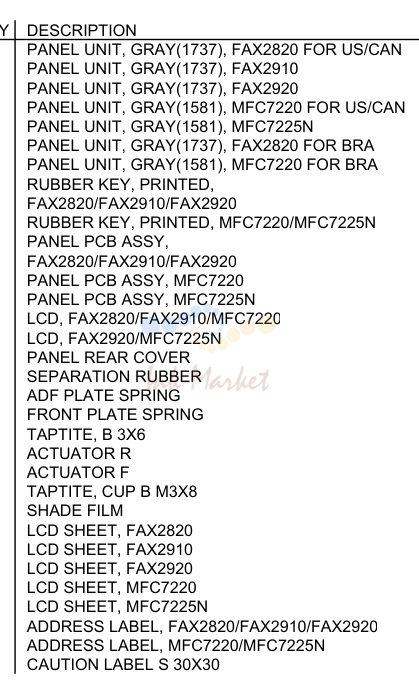

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6708001 запросить цену → | PANEL узел, GRAY(1737), FAX2820 FOR US/CAN |
| 1 | LS0051001 запросить цену → | PANEL узел, GRAY(1737), FAX2910 |
| 1 | LF6711001 запросить цену → | PANEL узел, GRAY(1737), FAX2920 |
| 1 | LF6514001 запросить цену → | PANEL узел, GRAY(1581), MFC7220 FOR US/CAN |
| 1 | LF6473001 запросить цену → | PANEL узел, GRAY(1581), MFC7225N |
| 1 | LF6872001 запросить цену → | PANEL узел, GRAY(1737), FAX2820 FOR BRA |
| 1 | LF6998001 запросить цену → | PANEL узел, GRAY(1581), MFC7220 FOR BRA |
| 1-1 | LF6669001 запросить цену → | RUBBER KEY, PRINTED |
| 1-1 | LF6476001 запросить цену → | RUBBER KEY, PRINTED, MFC7220/MFC7225N |
| 1-2 | LG6091002 запросить цену → | PANEL плата в сборе, B53K805 |
| 1-2 | LG6091001 запросить цену → | PANEL плата в сборе, MFC7220 B53K805 |
| 1-2 | LG6057001 запросить цену → | PANEL плата в сборе, MFC7225N B53K805 |
| 1-3 | LG5355001 запросить цену → | LCD, FAX2820/FAX2910/MFC7220 |
| 1-3 | LG6059001 запросить цену → | LCD, FAX2920/MFC7225N |
| 1-4 | LF6479001 запросить цену → | PANEL задний крышка |
| 1-5 | LF9097001 запросить цену → | отделения RUBBER |
| 1-6 | LF6485001 запросить цену → | ADF пластина пружина |
| 1-7 | LF6486001 запросить цену → | передний пластина пружина |
| 1-8 | UF5034001 запросить цену → | саморез, B 3X6 |
| 1-9 | LF6488001 запросить цену → | ACTUATOR R chg |
| 1-10 | LF6487001 запросить цену → | ACTUATOR F chg |
| 1-11 | 087310815 запросить цену → | саморез, CUP B M3X8 |
| 1-12 | LP2219001 запросить цену → | SHADE плёнка add |
| 2 | LF6696001 запросить цену → | LCD SHEET, FAX2820 |
| 2 | LS0052001 запросить цену → | LCD SHEET, FAX2910 |
| 2 | LF6697001 запросить цену → | LCD SHEET, FAX2920 |
| 2 | LF6516001 запросить цену → | LCD SHEET, MFC7220 |
| 2 | LF6490001 запросить цену → | LCD SHEET, MFC7225N |
| 3 | LF6662001 запросить цену → | ADDRESS LABEL, FAX2820/FAX2910/FAX2920 |
| 3 | LF6704001 запросить цену → | ADDRESS LABEL, MFC7220/MFC7225N |
| 4 | LU0234001 запросить цену → | CAUTION LABEL S 30X30 ADD |

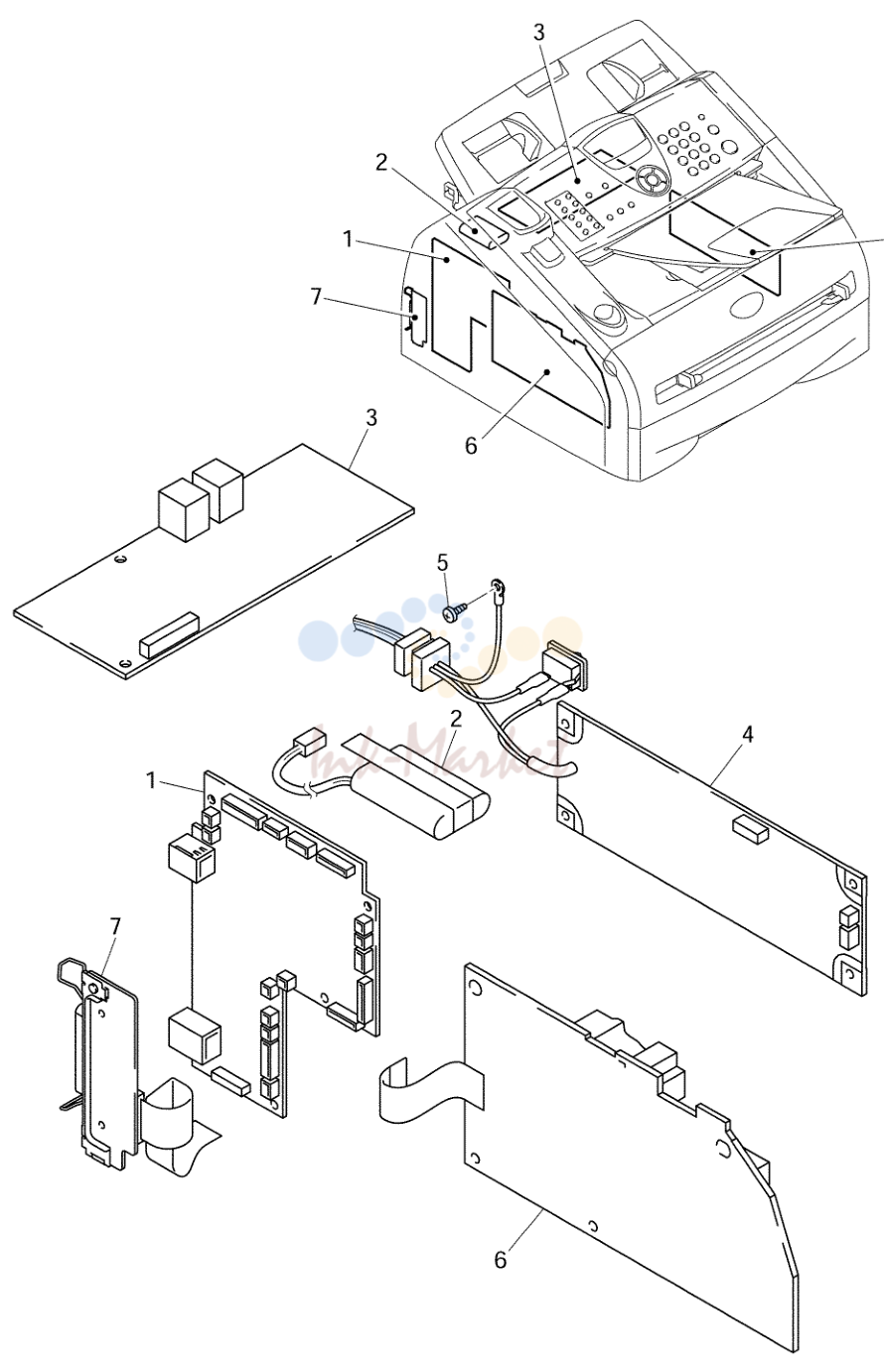

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG6141001 запросить цену → | MAIN плата в сборе, FAX2820 FOR US/CAN B53K795 |
| 1 | LG6434001 запросить цену → | MAIN плата в сборе-S, FAX2820 FOR US/CAN B53K795 add |
| 1 | LG6617001 запросить цену → | MAIN плата в сборе-SV, FAX2820 FOR US/CAN B53K832 add |
| 1 | LG6140001 запросить цену → | MAIN плата в сборе, FAX2920 B53K802 |
| 1 | LG6436001 запросить цену → | MAIN плата в сборе-S, FAX2920 B53K802 add |
| 1 | LG6815001 запросить цену → | MAIN плата в сборе-SV, FAX2910/FAX2920 B53K833 add |
| 1 | LG6086001 запросить цену → | MAIN плата в сборе, MFC7220 FOR US/CAN B53K795 |
| 1 | LG6433001 запросить цену → | MAIN плата в сборе-S, MFC7220 FOR US/CAN B53K795 add |
| 1 | LG6618001 запросить цену → | MAIN плата в сборе-SV, MFC7220 FOR US/CAN B53K832 add |
| 1 | LG6065001 запросить цену → | MAIN плата в сборе, MFC7225N B53K802 |
| 1 | LG6435001 запросить цену → | MAIN плата в сборе-S, MFC7225N B53K802 add |
| 1 | LG6816001 запросить цену → | MAIN плата в сборе-SV, MFC7225N B53K833 add |
| 1 | LG6086002 запросить цену → | MAIN плата в сборе, MFC7220 FOR CAN B53K795 del |
| 1 | LG6141003 запросить цену → | MAIN плата в сборе, FAX2820 FOR BRA B53K795 |
| 1 | LG6434003 запросить цену → | MAIN плата в сборе-S, FAX2820 FOR BRA B53K795 add |
| 1 | LG6617003 запросить цену → | MAIN плата в сборе-SV, FAX2820 FOR BRA B53K832 add |
| 1 | LG6086003 запросить цену → | MAIN плата в сборе, MFC7220 FOR BRA B53K795 |
| 1 | LG6433003 запросить цену → | MAIN плата в сборе-S, MFC7220 FOR BRA B53K795 add |
| 1 | LG6618003 запросить цену → | MAIN плата в сборе-SV, MFC7220 FOR BRA B53K832 add |
| 2 | LG6167001 запросить цену → | BATTERY в сборе, FAX2910/FAX2920/MFC7225N |
| 3 | LT0868001 запросить цену → | NCU плата в сборе, FAX2820/MFC7220 FOR US B57T013 chg |
| 3 | LT0868011 запросить цену → | NCU плата в сборе, FAX2910/FAX2920/MFC7225N B57T013 chg |
| 3 | LT0868002 запросить цену → | NCU плата в сборе FOR CAN B57T013 chg |
| 3 | LG6233003 запросить цену → | NCU плата в сборе FAX2820/MFC7220 FOR BRA B53K786 chg |
| 4 | LG6271001 запросить цену → | PS плата узел, 115V FOR US/CAN |
| 4 | LT1011001 запросить цену → | PS плата узел, 115V FOR BRA chg |
| 5 | LM2048001 запросить цену → | винт, PAN (S/P шайба) M3.5X6 |
| 6 | LV0439001 под заказ | HIGH-VOLTAGE PS плата в сборе FOR US/CAN add |
| 6 | LJ9708001 запросить цену → | HIGH-VOLTAGE PS плата в сборе FOR BRA DEL |
| 7 | LG6068001 запросить цену → | CDCC плата в сборе, MFC7220/MFC7225N B53K801 |

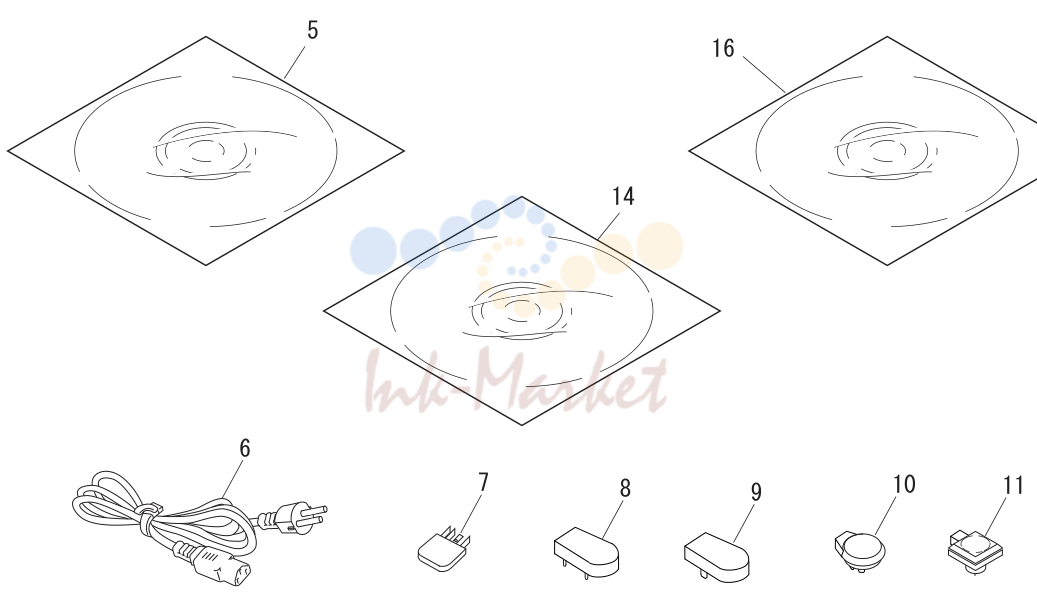

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LE5803016 запросить цену → | HANDSET в сборе, GRAY(1737) |
| 1 | LE5803003 запросить цену → | HANDSET в сборе, GRAY(1581), MFC7220/MFC7225N FOR |
| 1 | LF1518016 запросить цену → | HANDSET в сборе, GRAY(1737), FAX2820 FOR BRA |
| 1 | LF1518003 запросить цену → | HANDSET в сборе, GRAY(1581), MFC7220 FOR BRA |
| 2 | LG3077001 запросить цену → | TELEPHONE LINE CORD |
| 3 | LG6156001 запросить цену → | HANDSET CURLED CORD в сборе, GRAY(1495) |
| 3 | LG6156003 запросить цену → | HANDSET CURLED CORD в сборе, GRAY(1581) |
| 4 | LF6496002 запросить цену → | PAPER EJECT TRAY в сборе, GRAY(1737) |
| 4 | LF6496001 запросить цену → | PAPER EJECT TRAY в сборе, GRAY(1581) |
| 5 | LS0306001 запросить цену → | CD-ROM в сборе, MFC7220/MFC7225N FOR US/CAN chg |
| 5 | LF6786001 запросить цену → | CD-ROM в сборе, MFC7220/MFC7225N FOR US/CAN del |
| 5 | LS0308001 запросить цену → | CD-ROM в сборе, MFC7220 FOR BRA <Windows> chg |
| 5 | LF9093001 запросить цену → | CD-ROM в сборе, MFC7220 FOR BRA <Macintosh> del |
| 5 | LS0307001 запросить цену → | CD-ROM в сборе, MFC7220/MFC7225N FOR US/CAN/BRA chg |
| 13 | LG6592001 запросить цену → | FILTER в сборе, FAX2820/MFC7220 FOR BRA add |
| 14 | LS0492001 запросить цену → | CD-ROM в сборе VISTA, MFC7220/7225N FOR US/CAN chg |
| 14 | LS0278001 запросить цену → | CD-ROM в сборе VISTA, MFC7220 FOR BRA chg |
| LU1185001 запросить цену → | add | |
| 16 | LS3655001 запросить цену → | CD-ROM в сборе(Windows7), MFC7220, 7225N FOR US ADD |

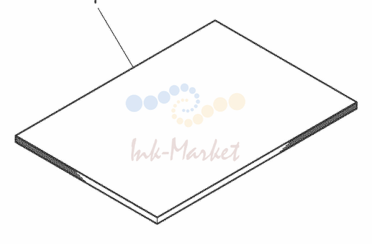

PRINTED MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6772001 запросить цену → | USER'S направляющая FOR US/CAN <ENGLISH> del |
| 1 | LS0087001 запросить цену → | USER'S направляющая, FOR US/CAN <ENGLISH> CHG |
| 1 | LS0087002 запросить цену → | USER'S направляющая FOR CAN <FRENCH> CHG |
| LF9447001 запросить цену → | FRENCH STICKER, FAX2820 FOR CAN add | |
| LF9448001 запросить цену → | FRENCH STICKER, MFC7220 FOR CAN add |

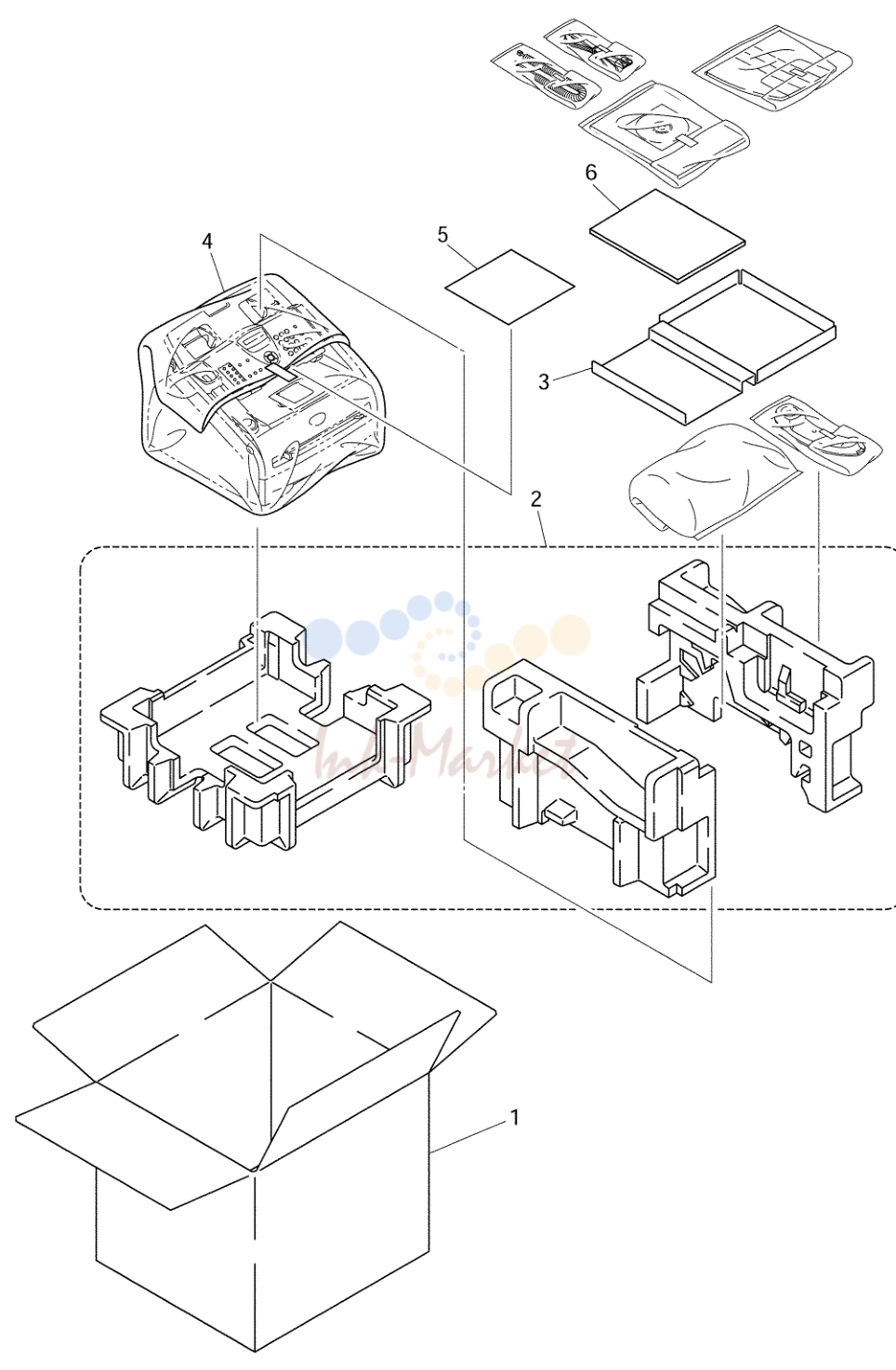

PACKING MATERIALS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6774001 запросить цену → | CARTON, BROTHER, FAX2820 |
| 1 | LS0088001 запросить цену → | CARTON, BROTHER VN, FAX2820 |
| 1 | LS0056001 запросить цену → | CARTON, BROTHER, FAX2910 |
| 1 | LS0259001 запросить цену → | CARTON, BROTHER VN, FAX2910 |
| 1 | LF6779001 запросить цену → | CARTON, BROTHER, FAX2920 |
| 1 | LS0107001 запросить цену → | CARTON, BROTHER VN, FAX2920 |
| 1 | LF6788001 запросить цену → | CARTON, BROTHER, MFC7220 |
| 1 | LS0091001 запросить цену → | CARTON, BROTHER VN, MFC7220 |
| 1 | LF9004001 запросить цену → | CARTON, BROTHER, MFC7225N |
| 1 | LS0102001 запросить цену → | CARTON, BROTHER VN, MFC7225N |
| 2 | LF6500001 запросить цену → | POLYSTYRENE PAD в сборе |
| 3 | LF6748001 запросить цену → | OPTION CARTON |
| 4 | LC0540001 запросить цену → | BAG, 700X800H chg |
| 5 | UU0456001 запросить цену → | PROTECTION PAPER |
| 6 | LF6777001 запросить цену → | QUICK SETUP направляющая, FAX2820/FAX2920 FOR US/CAN del |
| 6 | LS0096001 запросить цену → | QUICK SETUP направляющая, FAX2820/FAX2910/FAX2920 FOR CHG |
| 6 | LS0097001 запросить цену → | QUICK SETUP направляющая, MFC7220/MFC7225N FOR US/CAN CHG |
| 6 | LS0096002 запросить цену → | QUICK SETUP направляющая, FAX2820 FOR CAN <FRENCH> CHG |
| 6 | LS0097002 запросить цену → | QUICK SETUP направляющая, MFC7220 FOR CAN <FRENCH> CHG |

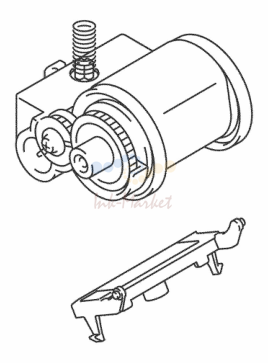

OTHERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM4726001 запросить цену → | CHECK JIG |
| 2 | LM6291001 запросить цену → | PAPER FEEDING KIT CHG |
комментарии
