Brother FAX 1350M FAX 1450MC FAX 1550MC FAX 1850MC FAX 1950MC — каталог запчастей со схемами

Brother FAX 1350M FAX 1450MC FAX 1550MC FAX 1850MC FAX 1950MC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

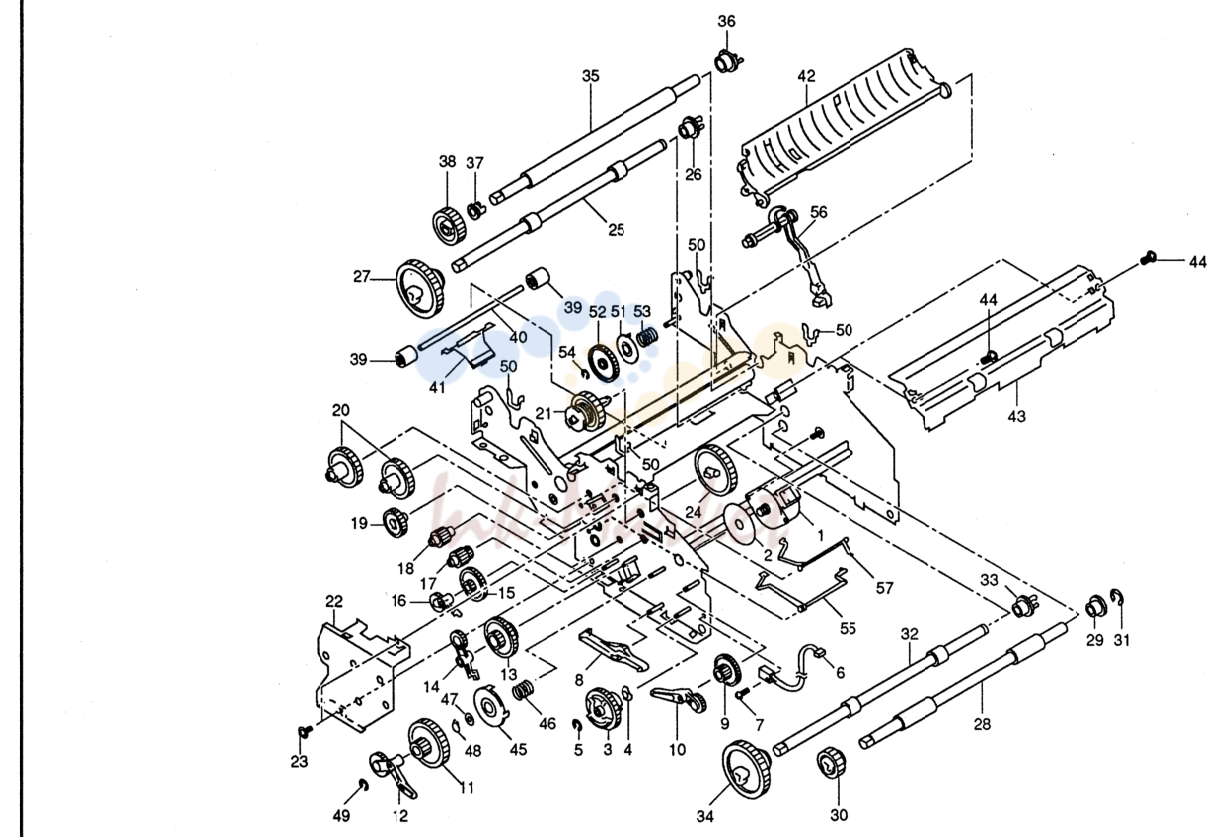

MAIN FRAMEATTACHMENT

№	Артикул	Наименование
2	UF6019000 запросить цену →	RUBBER SHEET
3	UF6020000 запросить цену →	TRANSFER CAM
5	048025345 запросить цену →	RETAINING RING, E2.5
6	UG3016001 запросить цену →	PAPER датчик в сборе
7	UF6022001 запросить цену →	саморез, PAN BM1.6X6
8	UF6023000 запросить цену →	отделения рычаг
9	UF6024000 запросить цену →	шестерня, 82/24
10	UF6025001 запросить цену →	ARM 1 в сборе
11	UF6027000 запросить цену →	шестерня, 108/31
12	UF6028001 запросить цену →	ARM 2 в сборе
13	UF6031000 запросить цену →	шестерня, 96/48/34
14	UF6032001 запросить цену →	ARM 3 в сборе
15	UF6034000 запросить цену →	шестерня, 63/21
16	UF6035001 запросить цену →	ARM 4 в сборе
17	UF6037000 запросить цену →	шестерня, 34/18
18	UF6038000 запросить цену →	IDLE шестерня, 32
19	UF6039000 запросить цену →	IDLE шестерня, 60
20	UF6040000 запросить цену →	IDLE шестерня, 48
22	UF6044000 запросить цену →	шестерня вал пластина
23	087320516 запросить цену →	саморез, CUPS M3X5
24	UF3625000 запросить цену →	шестерня, 58
25	UF3066001 запросить цену →	EJECTION ролик
26	UF0026001 запросить цену →	RESIN подшипник
27	UF6045000 запросить цену →	шестерня, 74
28	UF6046001 запросить цену →	отделения ролик
29	UF0022000 запросить цену →	втулка
30	UF6048000 запросить цену →	шестерня, 40
31	048040345 запросить цену →	RETAINING RING, E4
32	UF6049000 запросить цену →	EJECTION ролик, G
33	UF0026001 запросить цену →	RESIN подшипник
34	UF6045000 запросить цену →	шестерня, 74
35	UF6051001 запросить цену →	PLATEN
36	UF6053001 запросить цену →	втулка
37	UF6054000 запросить цену →	втулка
38	UF6055000 запросить цену →	шестерня, 25
40	UF3542000 запросить цену →	PRESSURE ролик вал
41	UF6057001 запросить цену →	пружина пластина
42	UF6058001 запросить цену →	верхний SHOOT
43	UF6059000 запросить цену →	нижний EJECTION SHOOT
44	087320516 запросить цену →	саморез, CUPS M3X5
46	UF6074001 запросить цену →	пружина, FRICTION, C
48	048040142 запросить цену →	RETAINING RING, C4
49	048025345 запросить цену →	RETAINING RING, E2.5
50	UF3665000 запросить цену →	RIBBON BUSH
51	UF6067001 запросить цену →	FRICTION пластина в сборе, B
52	UF6069000 запросить цену →	SLIP шестерня, 40
54	048030345 запросить цену →	RETAINING RING, E3
55	UF6063001 запросить цену →	ACTUATOR PE
56	UF6061001 запросить цену →	ACTUATOR T
57	UF6065001 запросить цену →	ACTUATOR E

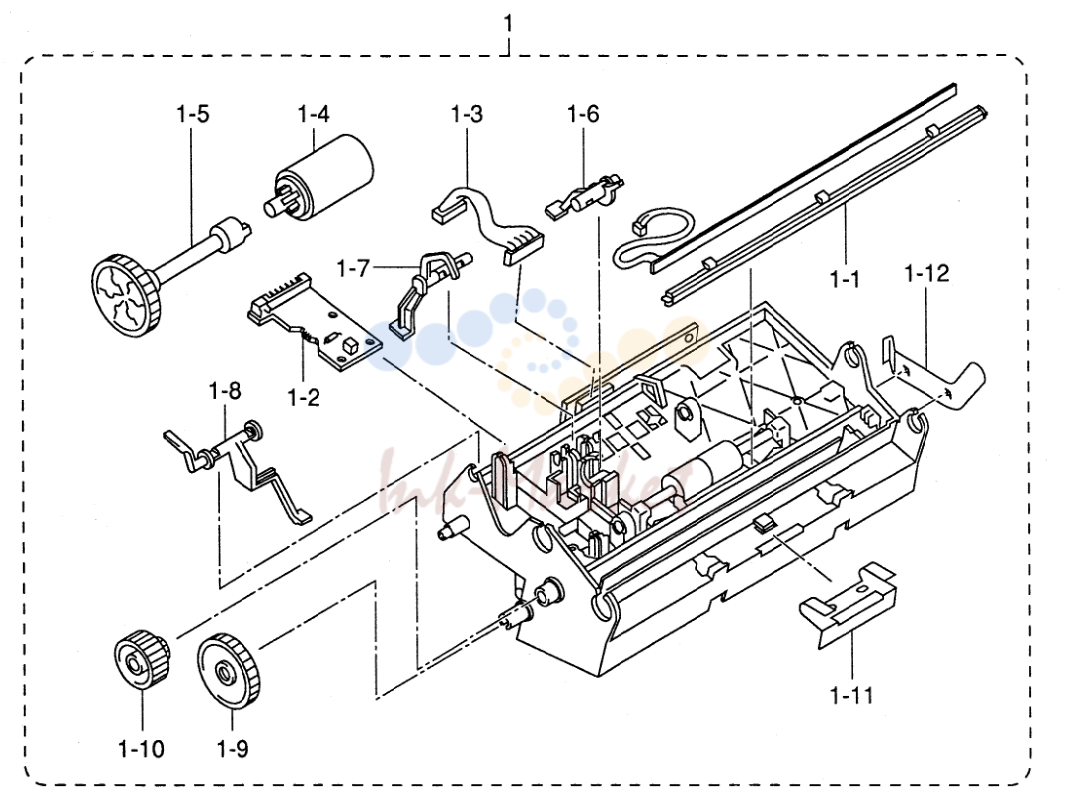

SCANNING рама

№	Артикул	Наименование
1	UF6453001 запросить цену →	SCANNING рама в сборе
1-1	UF6455001 запросить цену →	LED
1-2	UF6474001 запросить цену →	SENSER плата в сборе
1-3	UG3014001 запросить цену →	датчик-CCD жгут
1-4	UF6259001 запросить цену →	отделения ролик
1-5	UF4368000 запросить цену →	отделения ролик шестерня
1-6	UF6262001 запросить цену →	ACTUATOR R
1-7	UF6263001 запросить цену →	ACTUATOR F
1-8	UF6264001 запросить цену →	ACTUATOR C
1-9	UF4331000 запросить цену →	шестерня, 39
1-10	UF6253000 запросить цену →	шестерня, 50/15
1-11	UF6261001 запросить цену →	EJECTION пластина
1-12	UF6268000 запросить цену →	SCANNING GROUND пластина
