Brother FAX 1170 FAX 1270 FAX 1570MC MFC 1770 MFC 1870MC MFC 1970MC — каталог запчастей со схемами

Brother FAX 1170 FAX 1270 FAX 1570MC MFC 1770 MFC 1870MC MFC 1970MC — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

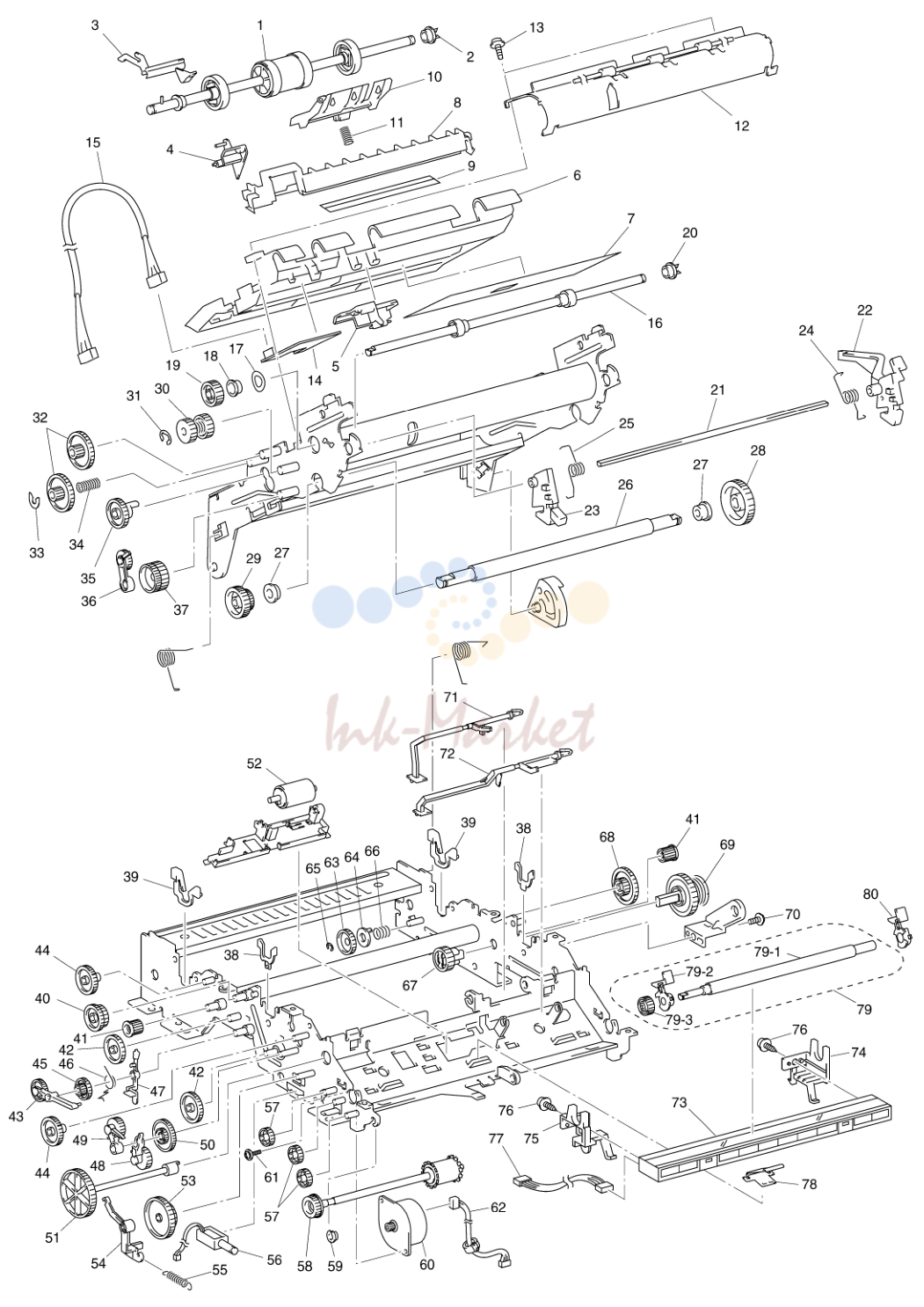

PLATEN рама & основная рама ATTACHMENT

PLATEN рама & основная рама ATTACHMENT

№	Артикул	Наименование
1	UF8116001 запросить цену →	PAPER FEED ролик в сборе
2	UF0026001 запросить цену →	PAWLED втулка
3	UF8118001 запросить цену →	PAPER передний крышка SENSING ACTUATOR
4	UF8111001 запросить цену →	PAPER-EDGE датчик ACTUATOR
5	UF8112001 запросить цену →	PAPER EJECTION датчик ACTUATOR
6	UF8109001 запросить цену →	PAPER FEED CHUTE в сборе
7	UF8139001 запросить цену →	CHUTE плёнка
8	UF8104001 запросить цену →	PAPER FEED SUB CHUTE
9	UF8249001 запросить цену →	SUB CHUTE плёнка
10	UF8265001 запросить цену →	отделения PAD
11	UL5184001 запросить цену →	пружина, COMPRESSION
12	UF8086001 запросить цену →	CHUTE в сборе
13	087320815 запросить цену →	саморез, CUP S M3X8
14	UG5000001 запросить цену →	датчик плата в сборе
15	UG5014001 запросить цену →	датчик-MAIN жгут
16	UF0761001 запросить цену →	PAPER EJECTION ролик
17	UF8090001 запросить цену →	CURVED шайба
18	UF8105001 запросить цену →	втулка
19	UF6048000 запросить цену →	шестерня, 40
20	UF0026001 запросить цену →	PAWLED втулка
21	UF8505001 запросить цену →	LOCK рычаг вал
22	UF8506001 запросить цену →	LOCK рычаг R
23	UF8504001 запросить цену →	LOCK рычаг L
24	UF8126001 запросить цену →	LOCK пружина R
25	UF8125001 запросить цену →	LOCK пружина L
26	UF8095001 запросить цену →	PLATEN
27	UF8097001 запросить цену →	втулка
28	UF8101001 запросить цену →	шестерня,33 RB
29	UF8098001 запросить цену →	шестерня,23
30	UF8076001 запросить цену →	муфта шестерня в сборе
31	048030345 запросить цену →	RETAINING RING, E3
32	UF8094001 запросить цену →	шестерня,18/41
33	UF8088001 запросить цену →	PLASTIC RETAINING RING
34	UF8087001 запросить цену →	пружина, COMPRESSION
35	UF8122001 запросить цену →	шестерня,55
36	UF8123001 запросить цену →	PLATEN шестерня, 34
37	UF8093001 запросить цену →	шестерня,39/24
38	UF3665000 запросить цену →	RIBBON втулка
39	UF8013001 запросить цену →	PAWLED RIBBON втулка B
40	UF8039001 запросить цену →	шестерня,33/45
41	UF8025001 запросить цену →	шестерня,18
42	UF8034001 запросить цену →	шестерня,39
43	UF8046001 запросить цену →	ARM C в сборе
44	UF8036001 запросить цену →	шестерня,33
45	UF8040001 запросить цену →	шестерня,36/27
46	UF8149001 запросить цену →	ACTUATOR пружина
47	UF8148001 запросить цену →	крышка датчик ACTUATOR
48	UF8030001 запросить цену →	ARM A в сборе
49	UF8032001 запросить цену →	ARM B в сборе
50	UF8029001 запросить цену →	шестерня,20/90
51	UF8035001 запросить цену →	отделения ролик шестерня
52	UF5511001 ✓ в наличии	отделения ролик
53	UF8037001 запросить цену →	шестерня,20/40
54	UF8038001 запросить цену →	муфта рычаг
55	UF6664001 запросить цену →	пружина, EXTENSION
56	UG3086001 запросить цену →	соленоид
57	UF6616000 запросить цену →	шестерня, 14/20
58	UF8144001 запросить цену →	DOCUMENT EJECTION ролик
59	UF8146001 запросить цену →	втулка
62	UG5012001 запросить цену →	мотор-MAIN жгут
63	UF6069000 запросить цену →	SLIP шестерня, 40
64	UF6067001 запросить цену →	FRICTION PAD
65	048030345 запросить цену →	RETAINING RING, E3
66	UF8043001 запросить цену →	BACK TENSION пружина
67	UF8028001 запросить цену →	шестерня,24
68	UF8037001 запросить цену →	шестерня,20/40
69	UF8023001 запросить цену →	FRICTION TORQUE TRANSMISSION в сборе (шестерня,46 в сборе)
71	UF8022001 запросить цену →	DOCUMENT передний датчик ACTUATOR
72	UF8024001 запросить цену →	DOCUMENT задний датчик ACTUATOR
73	UG6683001 запросить цену →	CIS узел
74	UF8578001 запросить цену →	CIS держатель R
75	LF3617001 запросить цену →	CIS держатель L chg
76	087310815 запросить цену →	саморез, CUP B M3X8
77	UG5013001 запросить цену →	CIS-MAIN жгут
78	UF8041001 запросить цену →	CIS LEAF пружина
79	UF8053001 запросить цену →	WHITE PRESSURE ролик в сборе
79-1	UF8054001 запросить цену →	WHITE PRESSURE ролик
79-2	UF8056001 запросить цену →	втулка L
79-3	UF8057001 запросить цену →	WHITE PRESSURE ролик шестерня
80	UF8058001 запросить цену →	втулка R
