Brother FAX 1150 FAX 1250 MFC 1750 MFC 1950 PLUS — каталог запчастей со схемами

Brother FAX 1150 FAX 1250 MFC 1750 MFC 1950 PLUS — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

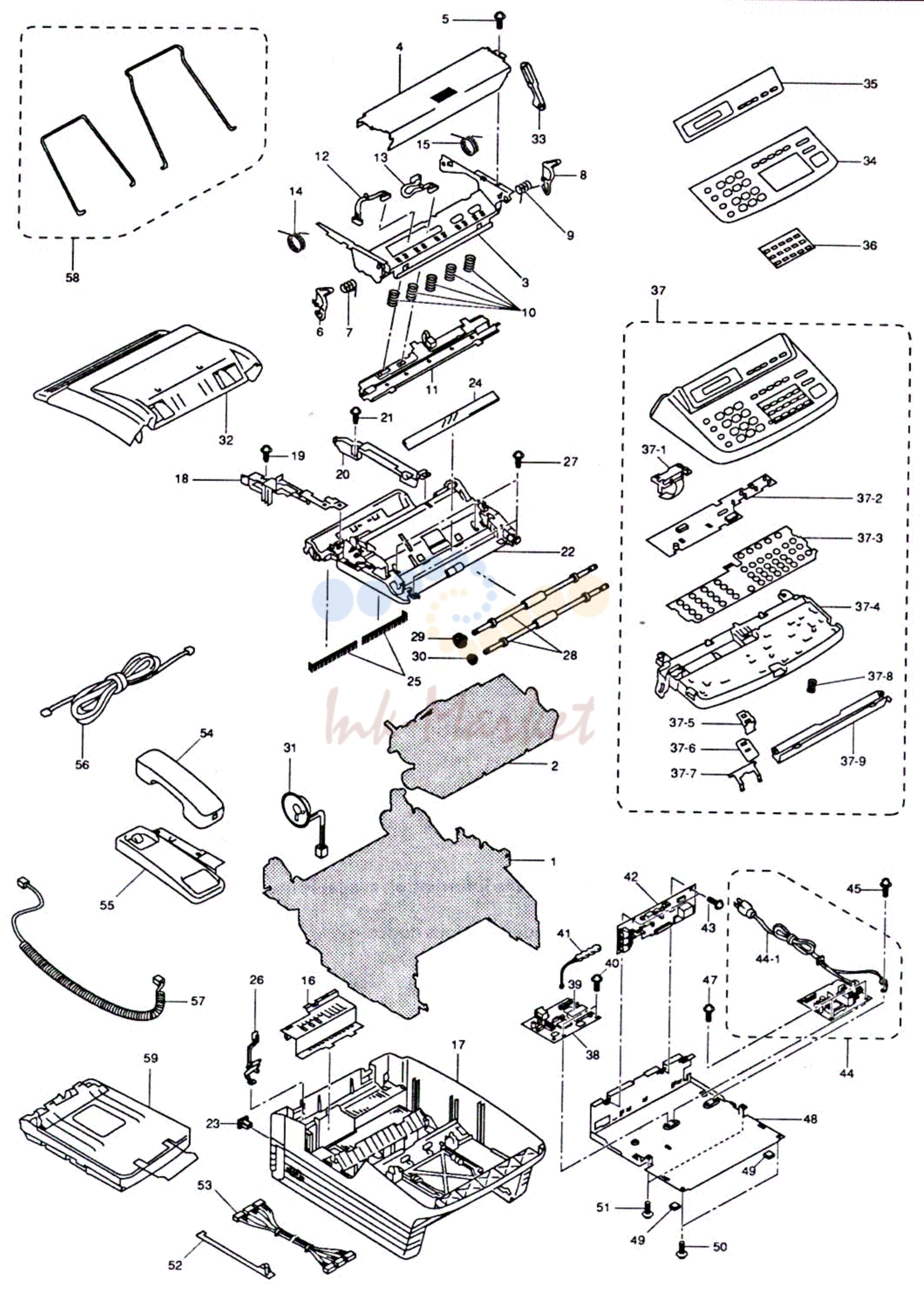

основная рама ATTACHMENT

№	Артикул	Наименование
3	UF6460001 запросить цену →	RECORDING рама в сборе
4	UF6096000 запросить цену →	BLIND пластина
6	UF6085001 запросить цену →	LOCK рычаг, L, BLUE(6155)
7	UF6088001 запросить цену →	LOCK пружина, L
8	UF6087001 запросить цену →	LOCK рычаг, R, BLUE(6155)
9	UF6086001 запросить цену →	LOCK пружина, R
10	UF6092001 запросить цену →	HEAD пружина
11	UF6458001 запросить цену →	RECORDING HEAD в сборе
12	UG3010001 запросить цену →	MAIN-HEAD жгут
13	UG3011001 запросить цену →	NCU-HEAD жгут
14	UF6093001 запросить цену →	OPEN пружина, L
15	UF6094001 запросить цену →	OPEN пружина, R
16	UF6107001 запросить цену →	ROM крышка, GRAY(1252) FOR FAX1150
16	UF6107002 запросить цену →	ROM крышка, GRAY(1267) FOR FAX1250
16	UF6107003 запросить цену →	ROM крышка, WHITE(1138) FOR MFC1750/1950
17	UF6193001 запросить цену →	нижний крышка узел, GRAY(1252) FOR FAX1150
17	UF6193002 запросить цену →	нижний крышка узел, GRAY(1267) FOR FAX1250
17	UF6193003 запросить цену →	нижний крышка узел, WHITE(1138) FOR MFC1750/1950
18	UF6121001 запросить цену →	SIDE крышка, L, GRAY(1252) FOR FAX1150
18	UF6121002 запросить цену →	SIDE крышка, L, GRAY(1267) FOR FAX1250
18	UF6121003 запросить цену →	SIDE крышка, L, WHITE(1138) FOR MFC1750/1950
19	087310815 запросить цену →	саморез, CUP B M3X8
20	UF6120001 запросить цену →	SIDE крышка, R, GRAY(1252) FOR FAX1150
20	UF6120002 запросить цену →	SIDE крышка, R, GRAY(1267) FOR FAX1250
20	UF6120003 запросить цену →	SIDE крышка, R, WHITE(1138) FOR MFC1750/1950
21	087310815 запросить цену →	саморез, CUP B M3X8
22	UF6155001 запросить цену →	верхний крышка в сборе, GRAY(1252) FOR FAX1150
22	UF6155002 запросить цену →	верхний крышка в сборе, GRAY(1267) FOR FAX1250
22	UF6155003 запросить цену →	верхний крышка в сборе, WHITE(1138) FOR MFC1750/1950
23	UF4759000 запросить цену →	PC I/F крышка FOR FAX1150/1250
24	UF4447001 запросить цену →	крышка GLASS
25	UF6105001 запросить цену →	ANTI-STATIC BRUSH
26	UF6194001 запросить цену →	ACTUATOR HOOK 2 в сборе
27	087310815 запросить цену →	саморез, CUP B M3X8
28	UF6265001 запросить цену →	LF ролик
29	UF4380001 запросить цену →	LF ролик шестерня, BLUE(6155)
30	UF4379000 запросить цену →	EJECTION ролик шестерня
31	UF6554001 запросить цену →	SPEAKER TAPE в сборе
32	UF6112001 запросить цену →	OPEN крышка в сборе, GRAY(1252) FOR FAX1150
32	UF6112002 запросить цену →	OPEN крышка в сборе, GRAY(1267) FOR FAX1250
32	UF6112003 запросить цену →	OPEN крышка в сборе, WHITE(1138) FOR MFC1750/1950
33	UF6117001 запросить цену →	крышка STOPPER
34	UF4155001 запросить цену →	PANEL SHEET FOR FAX1150
34	UF6282002 запросить цену →	PANEL SHEET FOR FAX1250
34	UF4213001 запросить цену →	PANEL SHEET FOR MFC1750/1950
35	UF4157001 запросить цену →	LCD SHEET FOR FAX1150
35	UF4177001 запросить цену →	LCD SHEET FOR FAX1250
35	UF4198001 запросить цену →	LCD SHEET FOR MFC1750
35	UF4205001 запросить цену →	LCD SHEET FOR MFC1950
36	UF6216001 запросить цену →	ADDRESS LABEL FOR FAX1150
36	UF6216002 запросить цену →	ADDRESS LABEL FOR FAX1250 & MFC1750/1950
37	UF6456001 запросить цену →	панель управления узел, GRAY(1252) FOR FAX1150
37	UF6456002 запросить цену →	панель управления узел, GRAY(1267) FOR FAX1250
37	UF6456003 запросить цену →	панель управления узел, WHITE(1138) FOR MFC1750/1950
37-1	UF6459001 запросить цену →	LCD
37-2	UF6457001 запросить цену →	PANEL плата в сборе
37-3	UF6454001 запросить цену →	FPC KEY
37-4	UF6274001 запросить цену →	PANEL задний крышка, GRAY(1267)
37-5	UF6275001 запросить цену →	ADF пружина пластина
37-6	UF6276000 запросить цену →	отделения RUBBER
37-7	UF6277001 запросить цену →	пружина пластина, ADF передний
37-8	UF4404001 запросить цену →	пружина, COMPRESSION
37-9	UF6279001 запросить цену →	DOCUMENT PRESSURE в сборе
38	UF4180001 запросить цену →	MAIN плата SUB в сборе FOR FAX1150
38	UF4181001 запросить цену →	MAIN плата SUB в сборе FOR FAX1250
38	UF4201001 запросить цену →	MAIN плата SUB в сборе FOR MFC1750
38	UF6473001 запросить цену →	MAIN плата SUB в сборе FOR MFC1950
39	UG2292001 запросить цену →	MASK ROM:T2-ALL-C
41	UF6477001 запросить цену →	BATTERY 4/V60H в сборе FOR MFC1950
42	UF6463001 запросить цену →	NCU плата в сборе
44	UF6464001 запросить цену →	POWER SUPPLY в сборе, 120V
44-1	UG3074001 запросить цену →	AC CORD в сборе
45	UF6559001 запросить цену →	винт, PAN (шайба) M4X8DB
48	UF6118000 запросить цену →	нижний пластина
49	UF6125001 запросить цену →	RUBBER 14X14
50	085310815 запросить цену →	саморез, BIND B M3X8
52	UF6122001 запросить цену →	жгут PRESSER
53	UG3033001 запросить цену →	жгут в сборе (MAIN-датчик, MAIN-PANEL AND MAIN-мотор жгут)
54	UF6400002 запросить цену →	HANDSET, GRAY(1252) FOR FAX1150
54	UF6400001 запросить цену →	HANDSET, GRAY(1267) FOR FAX1250
54	UF6400003 запросить цену →	HANDSET, WHITE(1138) FOR MFC1750/1950
55	UF6108001 запросить цену →	HANDSET держатель в сборе, GRAY(1252) FOR FAX1150
55	UF6108002 запросить цену →	HANDSET держатель в сборе, GRAY(1267) FOR FAX1250
55	UF6108003 запросить цену →	HANDSET держатель в сборе, WHITE(1138) FOR MFC1750/1950
56	UG1570001 запросить цену →	TELEPHONE LINE CORD FOR USA
57	UL8019013 запросить цену →	HANDSET CURLED CORD в сборе, GRAY(1252) FOR FAX1150
57	UL8019010 запросить цену →	HANDSET CURLED CORD в сборе, GRAY(1267) FOR FAX1250
57	UL8019009 запросить цену →	HANDSET CURLED CORD в сборе, WHITE(1255) FOR MFC1750/1950
58	UF6200001 запросить цену →	RECEIVE WIRE EXTENSION
59	UF6300001 запросить цену →	PAPER кассета узел, GRAY(1252) FOR FAX1150
59	UF6300002 запросить цену →	PAPER кассета узел, GRAY(1267) FOR FAX1250
59	UF6300003 запросить цену →	PAPER кассета узел, WHITE(1138) FOR MFC1750/1950
	UF6315001 запросить цену →	SETTING R-PAPER LABEL (ENGLISH)
	UF6319001 запросить цену →	SETTING R-PAPER LABEL FOR CAN (FRENCH)
	UF6132001 запросить цену →	RIBBON SETTING LABEL (ENGLISH)
	UF6152001 запросить цену →	RIBBON SETTING LABEL FOR CAN (FRENCH)
	UF5077001 запросить цену →	ISC/ICES LABEL FOR CAN
	UF4159001 запросить цену →	OWNER'S MANUAL FOR USA
	UF4160001 запросить цену →	OWNER'S MANUAL FOR CAN (ENGLISH)
	UF4161001 запросить цену →	OWNER'S MANUAL FOR CAN (FRENCH)
	UF4208001 запросить цену →	OWNER'S MANUAL, MFC1950 (ENGLISH)
	UF4209001 запросить цену →	OWNER'S MANUAL, MFC1950 FOR CAN (FRENCH)
	UF6569001 запросить цену →	MISSING LINK MANUAL, MFC1750/1950 (ENGLISH)
	UF4190001 запросить цену →	MISSING LINK MANUAL, MFC1750/1950 FOR CAN (FRENCH)
	UF0443001 запросить цену →	PROTECTION PAPER
	UD4034001 запросить цену →	CARRIER SHEET в сборе FOR MFC1950
	UF4162001 запросить цену →	WARRANTY CARD, FAX1150/1250 FOR USA
	UF4191001 запросить цену →	WARRANTY CARD, MFC1750/1950 FOR USA
	UF6212001 запросить цену →	TEST PATTERN SHEET FOR USA
	UF4628001 запросить цену →	TEST PATTERN SHEET FOR CAN
	UF6214001 запросить цену →	QUICK REFERENCE направляющая, FAX1150/1250 & MFC1750 (ENGLISH)
	UF6367001 запросить цену →	QUICK REFERENCE направляющая, FAX1150/1250 & MFC1750 FOR CAN (FRENCH)
	UF6226001 запросить цену →	QUICK REFERENCE направляющая, MFC1950 (ENGLISH)
	UF6368001 запросить цену →	QUICK REFERENCE направляющая, MFC1950 FOR CAN (FRENCH)
	UF6215001 запросить цену →	QUICK SET UP направляющая, FAX1150/1250 & MFC1750 (ENGLISH)
	UF6369001 запросить цену →	QUICK SET UP направляющая, FAX1150/1250 & MFC1750 FOR CAN (FRENCH)
	UF6227001 запросить цену →	QUICK SET UP направляющая, MFC1950 (ENGLISH)
	UF6370001 запросить цену →	QUICK SET UP направляющая, MFC1950 FOR CAN(FRENCH)
	UL5783001 запросить цену →	REMOTE CONTROL направляющая, FAX1150/1250 & MFC1750 (ENGLISH)
	UL5839001 запросить цену →	REMOTE CONTROL направляющая, FAX1150/1250 & MFC1750 FOR CAN (FRENCH)
	UF6221001 запросить цену →	REMOTE CONTROL направляющая, MFC1950 (ENGLISH)
	UF6366001 запросить цену →	REMOTE CONTROL направляющая, MFC1950 FOR CAN (FRENCH)
	UF4166001 запросить цену →	POP/FAX1150 FOR USA
	UF4167001 запросить цену →	POP/FAX1150 FOR CAN
	UF4178001 запросить цену →	POP/FAX1250 FOR USA
	UF4179001 запросить цену →	POP/FAX1250 FOR CAN
	UF4199001 запросить цену →	POP/MFC1750 FOR USA
	UF4200001 запросить цену →	POP/MFC1750 FOR CAN
	UF4206001 запросить цену →	POP/MFC1950 FOR USA
	UF4207001 запросить цену →	POP/MFC1950 FOR CAN
	UE1399001 запросить цену →	CARTON, BROTHER, FAX1150 FOR USA
	UE1400001 запросить цену →	CARTON, BROTHER, FAX1150 FOR CAN
	UE1404001 запросить цену →	CARTON, BROTHER, FAX1250 FOR USA
	UE1405001 запросить цену →	CARTON, BROTHER, FAX1250 FOR CAN
	UE1410001 запросить цену →	CARTON, BROTHER, MFC1750 FOR USA
	UE1411001 запросить цену →	CARTON, BROTHER, MFC1750 FOR CAN
	UE1413001 запросить цену →	CARTON, BROTHER, MFC1950 FOR USA
	UE1414001 запросить цену →	CARTON, BROTHER, MFC1950 FOR CAN
	UE1234001 запросить цену →	SF в сборе X4-20
	UE1238000 запросить цену →	CARTON, X4-2 (FOR ACCESSORY)

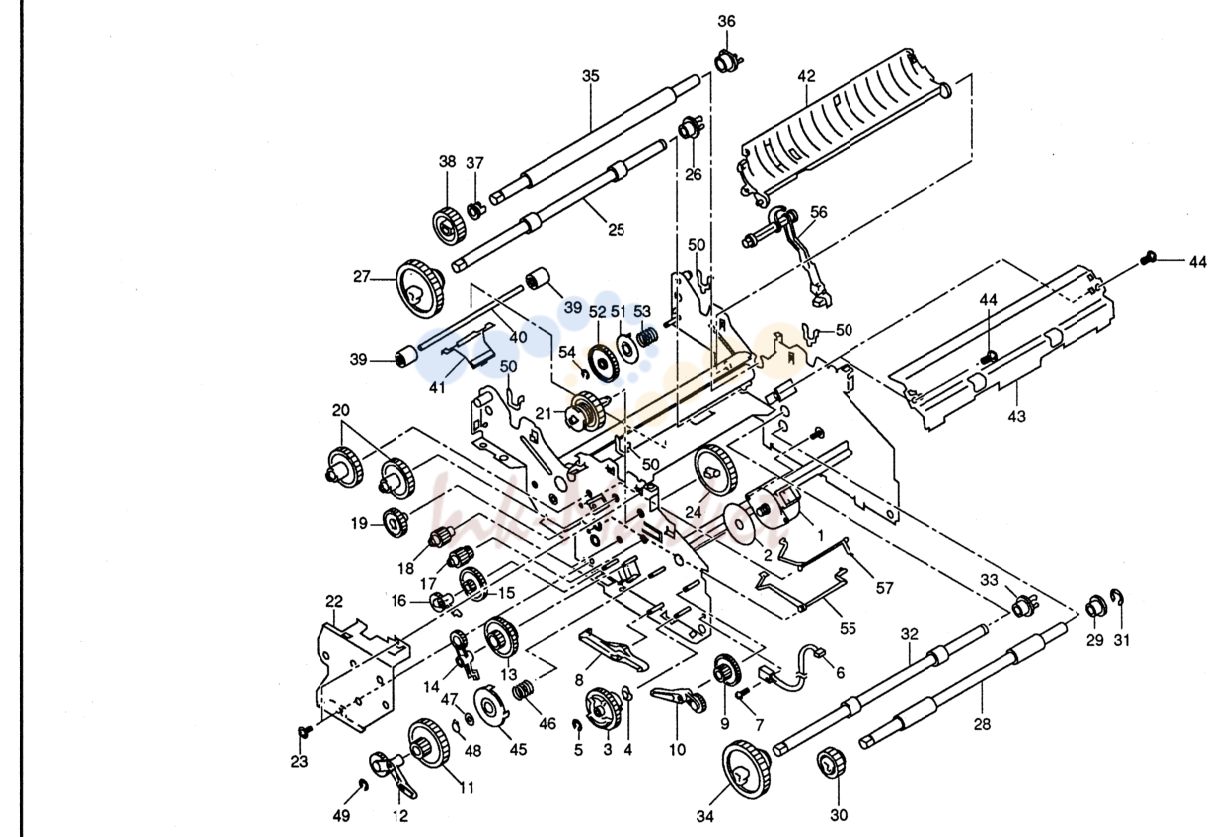

MAIN FRAMEATTACHMENT

№	Артикул	Наименование
2	UF6019000 запросить цену →	RUBBER SHEET
3	UF6020000 запросить цену →	TRANSFER CAM
5	048025345 запросить цену →	RETAINING RING, E2.5
6	UG3016001 запросить цену →	PAPER датчик в сборе
7	UF6022001 запросить цену →	саморез, PAN BM1.6X6
8	UF6023000 запросить цену →	отделения рычаг
9	UF6024000 запросить цену →	шестерня, 82/24
10	UF6025001 запросить цену →	ARM 1 в сборе
11	UF6027000 запросить цену →	шестерня, 108/31
12	UF6028001 запросить цену →	ARM 2 в сборе
13	UF6031000 запросить цену →	шестерня, 96/48/34
14	UF6032001 запросить цену →	ARM 3 в сборе
15	UF6034000 запросить цену →	шестерня, 63/21
16	UF6035001 запросить цену →	ARM 4 в сборе
17	UF6037000 запросить цену →	шестерня, 34/18
18	UF6038000 запросить цену →	IDLE шестерня, 32
19	UF6039000 запросить цену →	IDLE шестерня, 60
20	UF6040000 запросить цену →	IDLE шестерня, 48
22	UF6044000 запросить цену →	шестерня вал пластина
23	087320516 запросить цену →	саморез, CUPS M3X5
24	UF3625000 запросить цену →	шестерня, 58
25	UF3066001 запросить цену →	EJECTION ролик
26	UF0026001 запросить цену →	RESIN подшипник
27	UF6045000 запросить цену →	шестерня, 74
28	UF6046001 запросить цену →	отделения ролик
29	UF0022000 запросить цену →	втулка
30	UF6048000 запросить цену →	шестерня, 40
31	048040345 запросить цену →	RETAINING RING, E4
32	UF6049000 запросить цену →	EJECTION ролик, G
33	UF0026001 запросить цену →	RESIN подшипник
34	UF6045000 запросить цену →	шестерня, 74
35	UF6051001 запросить цену →	PLATEN
36	UF6053001 запросить цену →	втулка
37	UF6054000 запросить цену →	втулка
38	UF6055000 запросить цену →	шестерня, 25
40	UF3542000 запросить цену →	PRESSURE ролик вал
41	UF6057001 запросить цену →	пружина пластина
42	UF6058001 запросить цену →	верхний SHOOT
43	UF6059000 запросить цену →	нижний EJECTION SHOOT
44	087320516 запросить цену →	саморез, CUPS M3X5
46	UF6074001 запросить цену →	пружина, FRICTION, C
48	048040142 запросить цену →	RETAINING RING, C4
49	048025345 запросить цену →	RETAINING RING, E2.5
50	UF3665000 запросить цену →	RIBBON BUSH
51	UF6067001 запросить цену →	FRICTION пластина в сборе, B
52	UF6069000 запросить цену →	SLIP шестерня, 40
54	048030345 запросить цену →	RETAINING RING, E3
55	UF6063001 запросить цену →	ACTUATOR PE
56	UF6061001 запросить цену →	ACTUATOR T
57	UF6065001 запросить цену →	ACTUATOR E

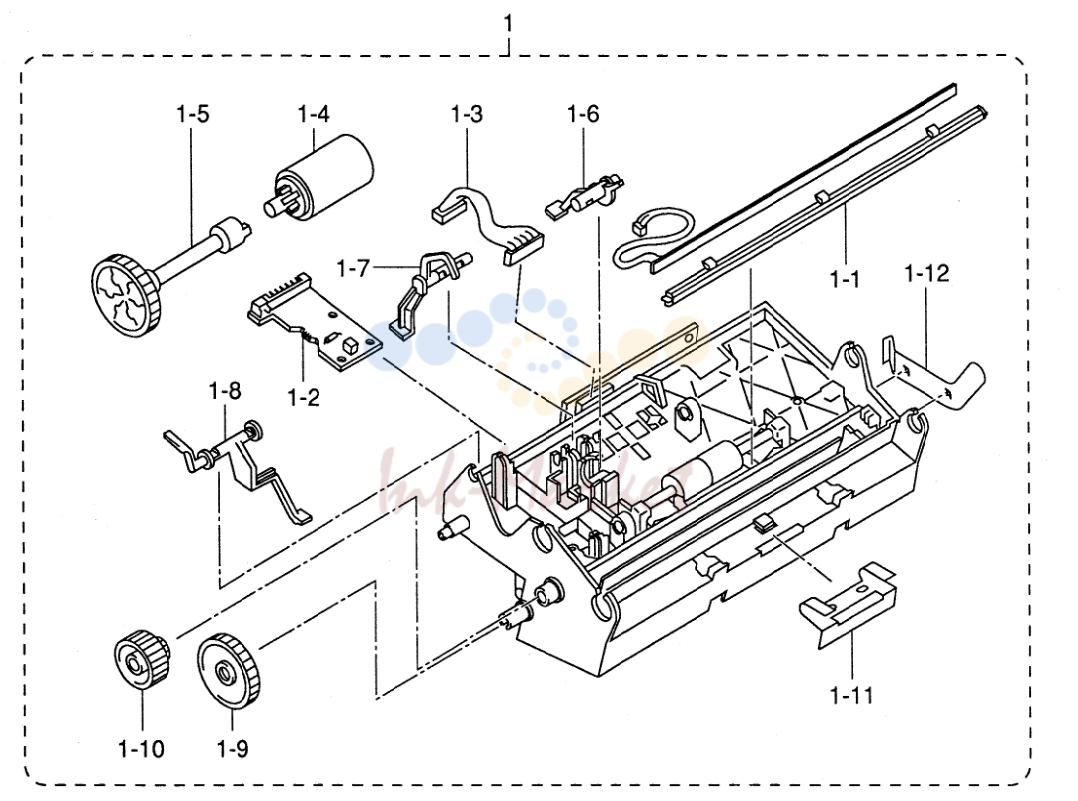

SCANNING рама

№	Артикул	Наименование
1	UF6453001 запросить цену →	SCANNING рама в сборе
1-1	UF6455001 запросить цену →	LED
1-2	UF6474001 запросить цену →	SENSER плата в сборе
1-3	UG3014001 запросить цену →	датчик-CCD жгут
1-4	UF6259001 запросить цену →	отделения ролик
1-5	UF4368000 запросить цену →	отделения ролик шестерня
1-6	UF6262001 запросить цену →	ACTUATOR R
1-7	UF6263001 запросить цену →	ACTUATOR F
1-8	UF6264001 запросить цену →	ACTUATOR C
1-9	UF4331000 запросить цену →	шестерня, 39
1-10	UF6253000 запросить цену →	шестерня, 50/15
1-11	UF6261001 запросить цену →	EJECTION пластина
1-12	UF6268000 запросить цену →	SCANNING GROUND пластина
